1 Windows Server 2003 R2 Gestión de Directorio Activo Julián Blázquez García Código: HOL-WIN01

2 Agenda Introducción Instalación Principales objetos del Directorio Activo Estrategias de implantación Roles de servidor Scripting Herramientas de diagnostico Planificación

3 Directorio Activo Centraliza el control de los recursos de red Centraliza y descentraliza la administración de recursos Almacena objetos de manera segura en una estructura lógica Optimiza el tráfico de red

4 Estructura Lógica AD Dominio OU Árbol Dominio Bosque Unidad Organizativa Objetos

5 Estructura Física AD Sitios Controladores de dominio Enlaces WAN Sitio Controlador de dominio Enlace WAN Sitio

6 Domain OU1 Computers Computer1 Users User1 Users User2 OU2 Printers Printer1 Servicio de Directorio Un repositorio organizado de información sobre personas y recursos KimYoshida AtributosValores Nombre Edificio Planta Kim Yoshida 117 1

7 Definición formal de todos los objetos Directorio Activo y sus atributos Cada tipo de objeto (clase) deriva de una clase principal TOP –Las clases heredan de otras clases su definición y comportamiento Cada objeto dispone de atributos obligatorios y atributos opcionales Schema (I)

8 Símil con una tabla de BBDD Relacional –Clase => Definición en una fila de un objeto –Atributos => Columnas que definen una clase Cada atributo a su vez puede verse como una colección de posibles valores El Esquema se puede ver en la consola de Active Directory Schema –Se pueden ver/añadir/modificar clases y atributos por separado Schema (II)

9 Schema (III) Ejemplos de atributos accountExpires department distinguishedName directReports dNSHostName operatingSystem repsFrom repsTo firstName lastName

10 Catálogo Global (I) Repositorio que contiene un subconjunto de atributos de todos los objetos del Directorio Activo Global Catalog Solo Lectura

11 Dentro de un dominio, cada DC dispone de una copia completa de la base de datos En un entorno multi-dominio se pueden designar servidores que mantengan copias parciales de los datos de todo el forest –Servidores de Catálogo Global Para disminuir tamaño sólo se almacenan los valores de ciertos atributos Catálogo Global (II)

12 Cualquier DC puede tomar el rol de Catálogo Global El servidor de GC se usa para facilitar consultas en entornos multidominio Es recomendable, en entornos multidominio, disponer de un servidor de GC en cada site Catálogo Global (III)

13 Herramientas Administrativas Consolas Administrativas –Usuarios y equipos del Directorio Activo –Dominios y confianzas Directorio Activo –Sitios y servicios del Directorio Activo –Schema del Directorio Activo Herramientas de línea de comando. –Dsadd –Dsmod –Dsquery –Dsmove Windows Scripting Host –DSrm –DSget –CSVDE –LDIFDE

14 Dsadd

15 Dsquery

16 Dsmod Modifica un objeto existente de un tipo específico del directorio –Para deshabilitar varias cuentas de equipo, dsmod computer CN=MemberServer1,CN=Computers,DC=Microsoft,DC=Com CN=MemberServer2,CN=Computers,DC=Microsoft,DC=Com - disabled yes –Para restablecer varias cuentas de equipo: dsmod computer CN=MemberServer1,CN=Computers,DC=Microsoft,DC=Com CN=MemberServer2,CN=Computers,DC=Microsoft,DC=Com -reset

17 Dsmove Mueve un objeto que se encuentra en un dominio desde su ubicación actual en el directorio a otra ubicación, o cambia el nombre de un solo objeto sin moverlo en el árbol del directorio –Para cambiar el nombre de un objeto de usuario de Claudia Ramírez a Claudia del Valle: dsmove "CN=Claudia Ramírez,OU=Ventas,DC=Microsoft,DC=Com" -newname "Claudia del Valle"

18 Dsmove –Para mover el usuario Claudia Ramírez desde la organización Ventas a la organización Marketing: dsmove "CN=Claudia Ramírez,OU=Ventas,DC=Microsoft,DC=Com" -newparent OU=Marketing,DC=Microsoft,DC=Com –Para combinar las operaciones de cambio de nombre y ubicación: dsmove "CN=Claudia Ramírez,OU=Ventas,DC=Microsoft,DC=Com" -newparent OU=Marketing,DC=Microsoft,DC=Com -newname "Claudia del Valle"

19 DSrm Elimina un objeto de un tipo específico o cualquier objeto general del directorio –Para eliminar una unidad organizativa llamada "Marketing" y todos los objetos situados por debajo de ella: dsrm -subtree -noprompt -c OU=Marketing,DC=Microsoft,DC=Com –Para eliminar todos los objetos bajo la unidad organizativa llamada "Marketing", pero sin eliminar la unidad organizativa: dsrm -subtree -exclude -noprompt -c "OU=Marketing,DC=Microsoft,DC=Com"

20 DSget Muestra las propiedades seleccionadas de un objeto específico del directorio –Para mostrar las descripciones de todos los equipos de una unidad organizativa determinada cuyo nombre comience por "tst": dsquery computer OU=Test,DC=Microsoft,DC=Com -name tst* | dsget computer -desc –Para mostrar la lista de grupos, expandida de manera recursiva, a los que pertenece el equipo "MiServidorBD: dsget computer CN=MiServidorBD,CN=computers,DC=Microsoft,DC=Com - memberof -expand

21 CSVDE Comma Separated Value Data Exchange

22 LDIFDE Lightweight Data Interchange Format, Data Exchange

23 Agenda Introducción Instalación Principales objetos del Directorio Activo Estrategias de implantación Roles de servidor Scripting Herramientas de diagnostico Planificación

24 Requisitos Instalación de AD Una máquina ejecutando Windows 2003 Server R2 250 MB de espacio libre en una partición formateada en NTFS Privilegios administrativos para la creación de un dominio TCP/IP instalado y configurado para utilizar DNS

25 Instalación AD

26

27

28

29

30

31

32

33

34

35 IFM (Install From Media) 1.Instalar un DC con Windows 2003 Server R2 en un dominio. 2.Realizar un Backup del system state de un DC 2003 en ese dominio. 3.Restaurar el system state a una ubicación alternativa en el Servidor 2003 que va debe ser promovido. 4.Ejecutar DCPROMO con el modificador /ADV y especificar el path en el disco local donde restauramos el system state How to use the Install from Media feature to promote Windows Server 2003-based domain controllers

36 Verificación de la Instalación Verificar la creación de SYSVOL Base de datos del directorio y archivos de transacciones Estructura básica del AD Verificación del visor de sucesos Verificar la creación de SYSVOL Base de datos del directorio y archivos de transacciones Estructura básica del AD Verificación del visor de sucesos

37 SYSVOL Es un recurso compartido que se genera en cada DC al realizar DCpromo. Contiene: Políticas de Sistema (Windows NT, 9X) GPO para los miembros del dominio Scripts de Logon y Logoff.

38 Niveles de funcionalidad (I) Modo Mixto –Maquinas permitidas: Windows 2000, Windows 2003, Windows Server 2003 R2 y BDC sobre NT –Cuando es útil: Entornos con aplicaciones de las que depende nuestro negocio instaladas en un BDC –Características: Políticas de grupo e IntelilliMirror para clientes Windows 2000 Professional y Windows XP –Notas: BDC pueden participar en este entorno

39 Niveles de funcionalidad (II) Modo Nativo –Maquinas permitidas: Windows 2000, Windows 2003 y Windows Server 2003 R2 –Cuando es útil: Cuando en una estructura se combinan dominios de Windows 2000 y dominios de Windows 2003 y Windows 2003 R2 –Características: Soporte para grupos universales, SidHistory, desaparece el limite de espacio que imponía la SAM –Notas: Los BDC de NT están excluidos de este modo

40 Niveles de funcionalidad (III) Interim Level –Maquinas permitidas: Windows 2000, Windows 2003, Windows Server 2003 R2 y BDC sobre NT –Cuando es útil: Al actualizar un dominio que solo incluye controladores Windows NT –Características: Grupos de seguridad de más de 5000 usuarios. –Notas: Los controladores Windows 2000 están excluidos

41 Niveles de funcionalidad (IV) Modo Windows 2003 –Maquinas permitidas: Windows 2003 –Cuando es útil: Solo existen controladores Windows 2003 y Windows Server 2003 R2 –Características: Todas las de Windows 2003

42 Agenda Introducción Instalación Principales objetos del Directorio Activo Estrategias de implantación Roles de servidor Scripting Herramientas de diagnostico Planificación

43 Estructura Lógica de la BBDD Active Directory Database Replicación configurable Dominio Bosque Schema Configuración Definición y reglas para la creación y manipulación de objetos y atributos Información sobre la estructura del Directorio Activo Información sobre objetos específicos del dominio Información sobre Aplicaciones

44 Archivos de datos y de Log ArchivoDescripción Ntds.dit Archivo de datos del AD Almacena información de objetos en el DC Ubicación por defecto: systemroot\NTDS folder Edb*.log Archivo de transacciones Archivo de transacciones por defecto: Edb.log Edb.chk Archivo de comprobación Guarda información no escrita al archivo de BBDD Res1.log Res2.log Reserva de espacio para archivos de transacciones

45 Proceso de Modificación de AD Petición Transacción iniciada Escritura en le buffer de transacciones Escritura en el archivo de BBDD Ntds.dit on Disk EDB.log Escritura en el log de transacciones Realizar transacción Actualización checkpoint Edb.chk

46 Funciones Bosques y Dominios Entorno Nivel de funcionalidad de dominio Nivel de funcionalidad de bosque Windows 2000 modo mixto Windows 2000 Modo nativo Windows Server 2003 Domain Windows Server 2003 Interim

47 Relaciones de confianza Tipos de Confianzas Objetos de confianza Cómo trabaja una confianza en un bosque Cómo trabaja una confianza entre bosques Cómo crear confianzas Cómo verificar y eliminar confianzas.

48 Tipos de Confianzas Forest (root) Tree/Root Trust Tree/Root Trust Forest Trust Forest Trust Shortcut Trust External Trust External Trust Kerberos Realm Realm Trust Realm Trust Domain D Forest 1 Domain B Domain A Domain E Domain F Forest (root) Domain P Domain Q Parent/Child Trust Forest 2 Domain C

49 Representan cada relación de confianza dentro de un dominio Almacena información respecto a la transitividad y al tipo de confianza. Representan cada relación de confianza dentro de un dominio Almacena información respecto a la transitividad y al tipo de confianza. Objetos de Confianza

50 Creación de Confianzas

51 Elección del tipo de confianzas

52 Dirección de las confianzas

53 Resumen de proceso

54 Propiedades de la confianza

55 Proceso de administración descentralizada en una OU La delegación posibilita: –Autonomía administrativa –Aislamiento de datos o servicios Domain Admin1 Admin2 Admin3 OU1 OU2 OU3 Posibilidades dentro de una OU Cambiar las propiedades de un contenedor Crear y borrar objetos de un tipo especifico Actualizar propiedades en objetos de un tipo específico Cambiar las propiedades de un contenedor Crear y borrar objetos de un tipo especifico Actualizar propiedades en objetos de un tipo específico Unidades Organizativas

56 Planificación Estructura de OUs Modelo de administraciónDiseño de OU basado en: geográficoLocalización organizaciónEstructura de la organización NegocioFunciones en la organización Híbrido Localización para las Ou más altas Estructura para las Ou más bajas Accounting Research Sales

57 Modos de Creación y Mantenimiento Active Directory Users and Computers Directory Service Tools DSadd DSmod DSrm DSadd DSmod DSrm Ldifde command-line tool Windows Script Host

58 Tipos de Cuentas Cuentas de usuario Habilita un inicio de sesión para un usuario Permite el acceso a recursos Habilita un inicio de sesión para un usuario Permite el acceso a recursos Cuentas de equipo Habilita la autenticación y la auditoria del acceso a recursos de un equipo Grupos Ayudan a simplificar la administración

59 Tipos de Grupos Grupos de distribución Utilizados solo con aplicaciones de Grupos de seguridad Utilizados para asignar permisos y derechos sobre recursos a grupos de usuarios y de equipos Más efectivos cuando están anidados Utilizados para asignar permisos y derechos sobre recursos a grupos de usuarios y de equipos Más efectivos cuando están anidados El nivel de funcionalidad determina qué grupos se pueden crear.

60 Tipos de Grupos

61 Grupos Locales de Dominio Pueden contener Grupos universales, grupos globales y otros grupos locales de su propio dominio Cuentas de cualquier dominio del bosque Grupos universales, grupos globales y otros grupos locales de su propio dominio Cuentas de cualquier dominio del bosque

62 Grupos Globales Puede contener usuarios, grupos y equipos como miembros

63 Grupos Universales Usuarios, grupos y equipos de cualquier dominio de su bosque

64 Creación y Administración de Múltiples Cuentas Herramientas para crear y administrar cuentas: –herramienta Csvde –herramienta –Windows Script Host

65 Planificación de una Estrategia de Usuarios, Grupos y Equipos Denominación de cuentas Restricciones en contraseñas Autenticación, autorización y cuentas administrativas Estrategias de grupo

66 Denominación de Cuentas Convenciones de nombre Nombres de cuenta que identifiquen al usuario Equipos: identificar el propietario, la localización y el tipo de máquina Grupos: identificar el tipo de grupo, su localización y el propósito.

67 Restricciones en Contraseñas Guardar hasta 24 contraseña en el historial Vida máxima de la contraseña 42 días Vida mínima de la contraseña 2 días Longitud mínima 8 caracteres Habilitar requisitos de complejidad

68 Autenticación, Autorización y Cuentas Administrativas Bloqueo de cuentas tras un determinado número de intentos Protección de cuentas administrativas Autenticación multifactor Estrategia A-G-U-DL-P

69 Estrategias de Grupo Asignar a grupos globales a usuarios con responsabilidades laborales similares a grupos globales Crear grupos de dominio locales para compartir recursos Añadir grupos globales que requieran acceso a recursos a grupos locales de dominio Utilizar los grupos universales para asignar acceso a recursos en multiples dominios Asignar a grupos globales a usuarios con responsabilidades laborales similares a grupos globales Crear grupos de dominio locales para compartir recursos Añadir grupos globales que requieran acceso a recursos a grupos locales de dominio Utilizar los grupos universales para asignar acceso a recursos en múltiples dominios

70 Copia de los objetos entre DCs del directorio activo AD Desde el punto de vista de la replicación –Dominios Engloba, bajo un mismo contexto de nombres y de seguridad, N equipos (clientes servidores) –Sites Reflejan la estructura física de la red. –Subredes Una vez definidas, los servidores, según su dirección IP, se unirán automáticamente a los sites adecuados (en el momento de la instalación) Replicación (I)

71 Entre DCs de un site la replicación es automática Entre DCs de distintos sites hay que configurar conectores Los conectores llevan asociados costes dependiendo de las posibles conexiones físicas Replicación (II)

72 Agenda Introducción Instalación Principales objetos del Directorio Activo Estrategias de implantación Roles de servidor Scripting Herramientas de diagnostico Planificación

73 FSMO (I) Flexible Single Master of Operations –La mayoría de las tareas funcionan en modo Multiple Master (cualquier servidor) –Ciertas tareas del directorio activo se dejan en manos de un solo servidor –Se puede seleccionar a qué servidor asignar cada rol. Cinco roles FSMO –Emulador de PDC –RID Master –Infrastructure Master –Domain Naming Master –Schema Master Dominio Bosque

74 Emulador de PDC –Uno por dominio –Da servicio de PDC a equipos no Windows 2k+, p.e. BDCs NT4.0 –Sincroniza tiempos y sincroniza la creación de políticas de grupo –Domain Master Browser –Se determina en el servidor en: Active Directory Users and Computers (botón derecho dominio) –Menú Operations Masters »Tab PDC

75 RID Master (Relative ID Master) –Uno por dominio –Encargado de la asignación de identificadores únicos (p.e. GUIDs) –Se determina el servidor en: Active Directory Users and Computers (botón derecho dominio) –Menú Operations Masters »Tab RID

76 Infrastructure Master –Uno por dominio –Responsable de la comprobación de pertenencia a grupos universales en entornos multidominio –Responsable de la actualización de referencias de objetos de su dominio a otros dominios –Se determina el servidor en: Active Directory Users and Computers (botón derecho dominio) –Menú Operations Masters »Tab Infrastructure

77 Domain Naming Master –Uno por forest –Responsable de que los nombres de dominio sean únicos –Controla el que se puedan añadir nuevos dominios –Se determina el servidor en: Active Directory Domains and Trusts (botón derecho en raíz de la consola) –Menú Operations Master

78 Schema Master –Uno por forest –Controla cambios y actualizaciones del esquema –Se determina el servidor en: Registrar MMC de Active Directory Schema –C:\>regsvr32 schmmgmt.dll Active Directory Schema (botón derecho en raíz de la consola) –Menú Operations Master

79 Utilidad Dumpfsmos

80 Comprobación de roles con la utilidad Replmon

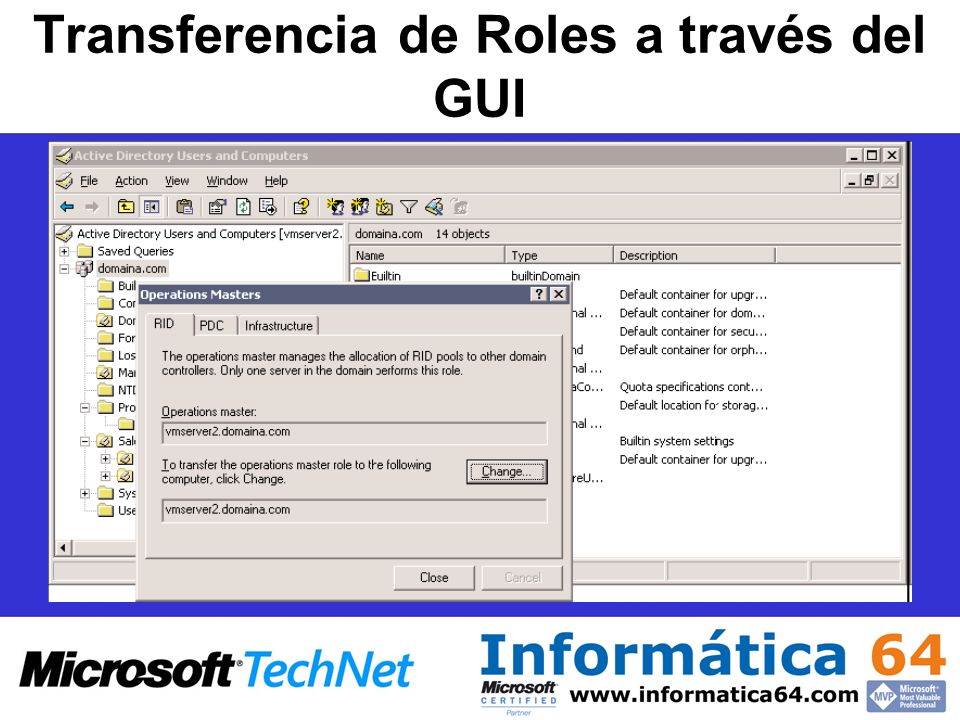

81 Transferencia de Roles a través del GUI

82 Transferencia de roles con Ntdsutil.exe

83 ¿Qué hacer en caso de fallo completo de un equipo que gestionaba un FSMO?

84 Limpieza de la metabase con Ntdsutil.exe

85 El Interior del Directorio Activo Catálogo Global (I) Dentro de un dominio, cada DC dispone de una copia completa de la base de datos En un entorno multi-dominio se pueden designar servidores que mantengan copias parciales de los datos de todo el forest –Servidores de Catálogo Global Para disminuir tamaño sólo se almacenan los valores de ciertos atributos

86 Transferencia de Roles Nuevo Maestro de Operaciones Maestro de Operaciones inicial Transferencia de un rol a un nuevo DC

87 Reasignación de Roles Solo si no se puede transferir Puede perderse información Solo si no se puede transferir Puede perderse información Maestro de operaciones funcional Maestro de operaciones dañado Reasignación de Roles a otro DC

88 Manejo de LDAP. Búsquedas LDP (I) Herramienta de soporte para realizar búsquedas LDAP Vale para cualquier tipo de servidor LDAP, no sólo para AD

89 Manejo de LDAP. Búsquedas LDP (II) Pasos: –Conexión con un servidor LDAP Por defecto devuelve RootDSE –Antes de consultar hay que validar Opción bind con usuario y contraseña –Buscar Definir el ámbito de la búsqueda (Base DN) Uso de filtros con sintaxis LDAP (Sintaxis LDAP) Profundidad de la búsqueda (En el ámbito dado) Resultados a devolver (Qué atributos extraer)

90 Manejo de LDAP. Búsquedas LDP (III) Demo búsqueda sencilla –Lista de usuarios en una OU dada –Obtener su GUID, SID y displayName Base DN: OU=usuariosdemo,DC=zaltormovil,DC=local Filter: (objectClass=user) Options - > Attributes: objectGUID;objectSid;displayName

91 Manejo de LDAP. Búsquedas LDP (IV) Ejemplo de búsqueda por SID –Obtener los datos del usuario a través de su SID Base DN: Filter: (objectClass=user) Options - > Attributes: objectGUID;objectSid;displayName

92 Manejo de LDAP. Búsquedas LDP (V) Ejemplo de búsqueda por GUID –Obtener los datos del usuario a través de su GUID Base DN: Filter: (objectClass=user) Options - > Attributes: objectGUID;objectSid;displayName

93 Manejo de LDAP. Búsquedas LDP (VI) Ejemplo de búsqueda compleja. –Lista de todos los atributos que se replican al catálogo global Base DN: cn=schema,cn=configuration,dc=zaltormovil,dc=local Filter: (&(objectCategory=attributeSchema)(isMemberOfPartialAttributeS et=TRUE)) Scope: Subtree Options - > Attributes: lDAPDisplayName

94 Manejo de LDAP. Búsquedas LDP (VII) Ejemplo de búsqueda de usuarios eliminados. –Ventana de seguridad muestra usuario en forma de: Account Unknown(S ) Base DN: Filter: objectClass=* Scope: Base Options -> Attributes: objectGUID;objectSid Options -> Search type -> Extended Options -> TimeOut -> 120 Options -> Controls -> Return Deleted Objects

95 Active Directory Application Mode Modo del Directorio Activo independiente de cualquier dominio pensado para proveer de servicios de Directorio LDAP a aplicaciones Mismo código que Directorio Activo Instalación sencilla basada en un asistente Esquema flexible Estrategia de seguridad usándolo en combinación con el Directorio Activo –Autenticación contra el Directorio Activo –Autorización contra ADAM –Acceso a los datos almacenados por parte de las aplicaciones

96 Agenda Introducción Instalación Principales objetos del Directorio Activo Estrategias de implantación Roles de servidor Scripting Herramientas de diagnostico Planificación

97 Scripts Windows pone a disposición del sistema una librería que permite, entre otras cosas, acceder al Directorio Activo mediante código –ADSI (Active Directory Services Interface) La programación se realiza en lenguajes de Script –VBScript –JScript

98 Scripts – Demo Ej de uso de scripts para administración de AD. Creación de 100 usuarios (VBScript) Set objRootDSE = GetObject("LDAP://rootDSE") Set objContainer = GetObject("LDAP://ou=milusuarios," & _ objRootDSE.Get("defaultNamingContext")) For i = 1 To 100 Set objLeaf = objContainer.Create("User", "cn=UserNo" & i) objLeaf.Put "sAMAccountName", "UserNo" & i objLeaf.SetInfo Next WScript.Echo "100 Usuarios creados."

99 Scripts: Technet Script Center Colección de scripts que sirven como base para realizar tareas de administración muy elaboradas Cientos de ejemplos agrupados por áreas en TechNet Script Center –http://www.microsoft.com/technet/scriptcenter

100 Agenda Introducción Instalación Principales objetos del Directorio Activo Estrategias de implantación Roles de servidor Scripting Herramientas de diagnostico Planificación

101 Netdiag.exe –Realiza diversas comprobaciones de la red. Útil para trazar problemas de conectividad, DNS, LDAP, etc. Diagnóstico y Monitorización

102 Dcdiag.exe –Realiza diversas comprobaciones de diagnóstico del servidor como Controlador de Dominio

103 dcdiag /test:DCPROMO /DNSDomain: /replicadc

104 Dsastat.exe –Permite determinar si la estructura de DA de N servidores es igual (para verificar que se ha realizado la replicación correctamente) Diagnóstico y Monitorización

105 ReplMon.exe Replication Monitor. Muestra gráficamente el estado de la replicación entre servidores

106 Repadmin.exe –Utilidad muy extensa que permite trabajar con cómo está establecida la configuración de replicación Diagnóstico y Monitorización

107 Agenda Introducción Instalación Principales objetos del Directorio Activo Estrategias de implantación Roles de servidor Scripting Herramientas de diagnostico Planificación

108 Diseño, Planificación e Implementación Basado en los requisitos de negocio de la organización Diseño Basado en aspectos técnicos Resultado. Pautas de implementacion Basado en aspectos técnicos Resultado. Pautas de implementacion Planificación Creación de la estructura de bosque y de dominio Implementación

109 Diseño Tareas Recepción de información organizativa Análisis de esa información Análisis de las posibles opciones de diseño Elección de una alternativa Recepción de información organizativa Análisis de esa información Análisis de las posibles opciones de diseño Elección de una alternativa Resultado Diseño de : Bosques Dominios Sitios Unidades organizativas Diseño de : Bosques Dominios Sitios Unidades organizativas

110 Planificación Cuentas Auditoría Unidades organizativas Sitios Despliegue de software Ubicación física de servidores Políticas de grupo Plan de implantación del Directorio Activo.

111 Implementación Creación de Bosques Dominios Sites Unidades organizativas. Etc. Creación de Bosques Dominios Sites Unidades organizativas. Etc.

112 Boletín quincenal TechNews

113 Contactos Informática 64 –http://www.informatica64.comhttp://www.informatica64.com – Profesor
