Vista 48 LA Honeywell Vista 48 LA Security & Custom Electronics

Presentación del tema: "Vista 48 LA Honeywell Vista 48 LA Security & Custom Electronics"— Transcripción de la presentación:

1 Vista 48 LA Honeywell Vista 48 LA Security & Custom Electronics
Seminario Tecnico Vista 48 LA Security & Custom Electronics

2 Vista 48 LA Honeywell Generalidades
Características. Generalidades El nuevo panel de control Vista 48LA incorpora la tecnología mas avanzada en su potente microprocesador. La programación puede realizarse a través de los teclados compatibles con el panel o remotamente por medio del uso del software compass downloader, además de poder armar desarmar, bypass, etc. Remotamente, la programación es cargada en una memoria EEPROM. Security & Custom Electronics

3 Vista 48 LA Honeywell Características. Algunas características básicas del panel vista 48D son: 48 Zonas en Total. 8 Zonas Básicas alambricas. 7 pueden ser dobladas,o doble balanceadas. 3 particiones independientes,una puede ser seleccionada como área común. 48 códigos de usuario,cada uno con niveles asignables de autoridad (Amago,solo activa,etc). - Compatible con la serie 5800 (Hasta 40 Zonas). 254 eventos en memoria. Monitor de línea telefónica. Soporta hasta 16 relevadores y/o módulos de X10(PLC) Security & Custom Electronics

4 Vista 48 LA Honeywell Security & Custom Electronics
Características. Ventanas de tiempo para armado y desarmado. Agendas Hora/Día para usuarios. 2 salidas de voltaje en la tarjeta principal totalmente programables. Un máximo de 32 calendarios,8 definidos por el instalador y 24 definidas por el usuario final. Cada partición tiene su propio calendario de Armado/ Desarmado. Comunicaciones. DTMF o Pulso Formatos. ADEMCO Contac ID ADEMCO 4+2 Express ETC Security & Custom Electronics

5 Vista 48 LA CONEXIONES Honeywell Security & Custom Electronics

6 Vista 48 LA Honeywell 1 2 16.5- 25 VA Mínimo Transformador
Conexiones. 1 2 VA Mínimo Transformador Security & Custom Electronics

7 Vista 48 LA Honeywell 3 . Salida de Sirena Positivo
Conexiones. 3 4 3 . Salida de Sirena Positivo 4 . Salida de Sirena Negativo Security & Custom Electronics

8 Vista 48 LA Honeywell + - 4 5 Salida Auxiliar de Poder.
Conexiones. 4 5 + - Salida Auxiliar de Poder. 10.5VDC a 13.8VDC, 600mA maximo. Security & Custom Electronics

9 Vista 48 LA Honeywell DISPOSITIVOS PERIFERICOS. 4 5 6 7 - +
Conexiones. ECP 4 5 6 7 DISPOSITIVOS PERIFERICOS. - + D IN D OUT Terminal 4: Alimentación - Terminal 5: Alimentación + Terminal 6: Datos IN Terminal 7: Datos OUT Security & Custom Electronics

10 Vista 48 LA Honeywell Conexiones. Un Máximo de 08 Teclados y el primer teclado debe encontrarse En la dirección 16. Los teclados pueden ser de LCD (6128 RF,6148,etc.) o Alfanuméricos (6139SP). Alfanumérico LCD Security & Custom Electronics

11 Vista 48 LA Honeywell Terminales 08 a la 20 pertenecen al grupo de
Conexiones. Terminales 08 a la 20 pertenecen al grupo de zonas de la UNO a la zona OCHO. 8 9 18 19 20 Zona 08 Zona 01 Terminales 13,16,19 Común para las Zonas,3,4,5,6,7,8. Security & Custom Electronics

12 Vista 48 LA Honeywell TERMINALES TELEFÓNICAS 21 22 23 24
Conexiones. TERMINALES TELEFÓNICAS 21 22 23 24 23 & Cia. Telefónica. 21 & Tels. Locales. Security & Custom Electronics

13 Vista 48 LA Honeywell TIERRA FISICA 25 Security & Custom Electronics
Conexiones. 25 TIERRA FISICA Security & Custom Electronics

14 Vista 48 LA CONTACTO CON PROGRAMACION... Honeywell
Programación. CONTACTO CON PROGRAMACION... Security & Custom Electronics

15 Vista 48 LA Honeywell ADDRESS 31 ADDRESS 16 Dirección Actual
Programación. 1.- Direccione Dispositivos Periféricos. Una Vez alimentado el sistema presionar 1 y 3 al mismo tiempo,el teclado desplegara la dirección actual,en el Vista 48 D el primer teclado debe estar en la dirección 16. ADDRESS ADDRESS Dirección Actual Nueva Dirección Security & Custom Electronics

16 Vista 48 LA Honeywell 2.-Entre a Programación. Cod. Instalador
Una vez Alimentado el panel tenemos dos opciones para ingresar a programación. Una vez alimentado el panel tenemos 50 segundos para presionar * y # al mismo tiempo y esto nos enviara a la localidad 20. Si pasan los 50 segundos podemos ingresar a programación con el código de instalador mas 800 y también esto nos enviara a la localidad 20. (Código de instalador ) Cod Instalador 20 Nota: para Ingresar Datos en una localidad presionamos el “ * ” Para ver datos en una localidad presionamos el “ # “ Security & Custom Electronics

17 Vista 48 LA Honeywell 3.- Regrese el panel a valores de fabrica.
Programación. 3.- Regrese el panel a valores de fabrica. Ingrese * 97 y el panel emitirá 3 Beep`s. 4.- Programe las opciones Globales. Menú *56 Programación de Zonas. *57 Programación de taclas de Función. *79 Programación de Salidas ( X10 o Releí). *80 Programación de Salidas.(Acción). *81 Programación de Listas de Zona. *82 Programación Alfanumérica. 5.- Salga de Programación *99 o *98. Cuando salimos de programación con * 99 se puede ingresar a programación con el código de instalador [ ]. Cuando salimos de programación con * 98 solo podemos ingresar a programación con * # Security & Custom Electronics

18 Opciones de Programacion
Vista 48 LA Honeywell Programación. Opciones de Programacion Security & Custom Electronics

19 Vista 48 LA Honeywell *20 Código de Instalador [4112]
Programación. *20 Código de Instalador Ingrese un código de 4 Dígitos *21 Conexión Rápida. 0= No 1= Si *22 Opciones RF. *23 Anulación Rápida (Forzada) 0= No 1 = Si *24 Código de casa RF [4112] [ 1,1,1 ] P1 P2 P3 [ 0, 0] [ 1,1,1 ] P1 P2 P3 [ 00,00,00 ] Security & Custom Electronics

20 Vista 48 LA ? Honeywell *25 Impedir/permitir Conexión. [ 0,0 ]
Programación. *25 Impedir/permitir Conexión. Si selecciona impedir el sistema no podrá ser conectado si Existe un fallo. *26 Aviso por Zona. 0= No 1= Si (Seleccionar de lista de zonas) *27 Código de casa X-10 0=A; 1=B ; 2= C ETC. *28 Seleccionar Idioma. 0= Ingles ; 1 = Español ; 2 = Italiano ; 3 = Portugués. *29 Salida Contac ID ECP para ACM. 0= No ; 1= Usar Salida Contac ID [ 0,0 ] ? [ 0 ] [ 0 ] [ 0 ] [ 0 ] Security & Custom Electronics

21 Vista 48 LA Honeywell *30 Partición 3 es Común. [ 0 ]
Programación. *30 Partición 3 es Común. 0= No ; 1 = Si. *31 Alarmas Múltiples. 0 = Si ; 1 = No ,solo una Alarma por periodo de Armado. *32 Sonido ilimitado de incendio. 0 = No ; 1 = Si sonido Ilimitado. *33 Tiempo de Sirena. 0 = Ninguno ; 1= 1 Minh ; 2= 2Min ; 3 = 3 min ; 4 = 8 min ; 5 = 16 min. *34 Tiempo de Salida. 00 a 96 = 00 ; 97 = 120 seg. [ 0 ] [ 0 ] [ 0 ] [ 0 ] [ 60,60,60 ] P1 P2 P3 Security & Custom Electronics

22 Vista 48 LA Honeywell *35 Tiempo de Entrada 1. [ 30,30,30 ]
Programación. *35 Tiempo de Entrada 1. = 00 a 96 Segundos respectivamente 97 = 120 seg. ; 98 = 180 seg. ; 99 = 240 seg. *36 Tiempo de Entrada 2. *37 Aviso Audible Salida. 0 = No ; 1 = Si *38 Confirmación de Conexión. El primer digito de cata partición selecciona ,si Conexión desde teclados cableados generara un sonido. El segundo digito de cada partición selecciona,si La conexión desde dispositivos RF generara un sonido,con la Sirena. *39 Estado previo al volver la alimentación. 0 = no,desarmado ; 1 = si, el estado previo. [ 30,30,30 ] P1 P2 P3 [ 30,30,30 ] P1 P2 P3 [ 0,0,0 ] P1 P2 P3 P1 P2 P3 [ 1 ] Security & Custom Electronics

23 Vista 48 LA Honeywell *40 Código de acceso a Centralita.
Programación. *40 Código de acceso a Centralita. Introducir hasta 6 Dígitos, si introduce menos de 6 dígitos Salir pulsando [*],para borrar pulsar *40* *41 Numero Telefónico Primario. Introducir hasta 30 Dígitos, para borrar pulse *41* *42 Numero Telefónico Secundario. *43 Numero Abonado Primario (part. 1) *44 Numero Abonado Secundario (part.1). Dependiendo del formato de comunicación ingrese, un máximo de 10 Dígitos. Security & Custom Electronics

24 Vista 48 LA Honeywell *45 Numero de abonado Primario (part. 2)
Programación. *45 Numero de abonado Primario (part. 2) *46 Numero de abonado Secundario (part.2) *47 Selección del tipo de Marcación. Si C.R.A No esta en línea Satélite: 0 = Pulsos ; 1= Tonos ; Si C.R.A Esta en línea Satélite: = Pulsos ; 3 = Tonos. *48 Formato de Comunicación. 5 = CID Usando Abonado de 10 Dígitos. 6 = Express. 7 = CID Usando Abonado de 4 Dígitos. # + 11 = Robofon Contac ID. *49 Informe Dividido/Dual 0 = No. 1 = Alarmas, restabl....cancel. Prim. Otros Secundario. ETC. Ver tabla manual de instalación. [ 3] [ 7,7 ] [ 0 ] Security & Custom Electronics

25 Vista 48 LA Honeywell *50 Retardo de Comunicación [ 1 ] alarma (Robo).
Programación. *50 Retardo de Comunicación alarma (Robo). 0 = Ninguno ; 1 = 15 Seg. , seg. ; 3 = 45 seg. *51 Numero de Abonado Primario (Part. 3 ) *52 Numero de Abonado Secundario (Part.3) *53 SESCOA/ radionics. 0 = Radionics ; 1 = SESCOA (solo Informes) *54Retardo de Señales Dinámicas. Retardo seleccionable entre 0 y 255seg,en incrementos de 15seg. 0 = Sin retardo. [ 1 ] [ 0 ] [ 0 ] Security & Custom Electronics

26 Vista 48 LA Honeywell *55 Prioridad de Señales Dinámicas. [ 0 ]
Programación. *55 Prioridad de Señales Dinámicas. 0 = Común.Primario Primero ; 1 = ECP Contac ID Primero. *59 Código de informe error de salida. *60 Código de informe Avería. *61 Código de informe Anulación. *62 Código de informe perdida C.A. *63Codigo de informe Baja Batería. *64 Código de informe Prueba ( TEST). Usar Modo de Calendario para programar informe de prueba periódicos. *65 Código de informe Desconexión [ 0 ] [ 0 ] [ 0,0 ] [ 0,0 ] [ 0,0 ] [ 0,0 ] [ 0,0 ] P1 P2 P3 [ 0,0,0 ] Security & Custom Electronics

27 Vista 48 LA Honeywell *66 Código informe Conexión Total / Parcial.
Programación. *66 Código informe Conexión Total / Parcial. *67 Cod.Informe B.Batería Transmisores RF. *68Codigo de Informe de Cancelación. *69 Códigos de Restablecimientos. *70 Cod. Informe Restablec. Alarma. *71 Cod. Informe Restablec.Avería. *72 Cod. Informe Restablec.Anulación. *73 Cod.Informe Restablec. C.A. P1 P2 P3 [ 0 ] Security & Custom Electronics

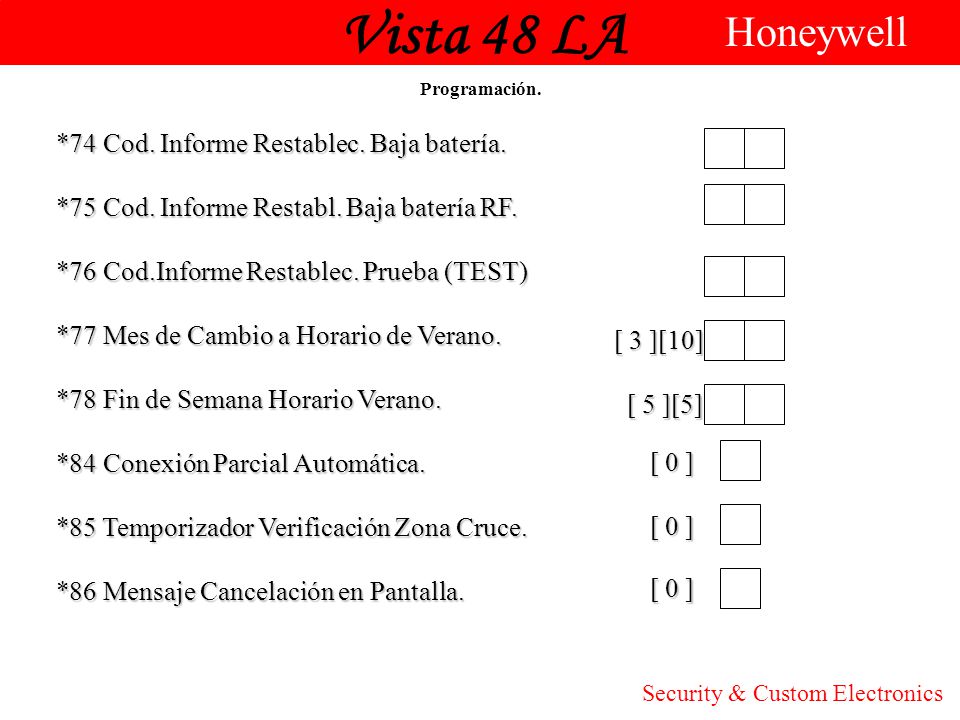

28 Vista 48 LA Honeywell *74 Cod. Informe Restablec. Baja batería.
Programación. *74 Cod. Informe Restablec. Baja batería. *75 Cod. Informe Restabl. Baja batería RF. *76 Cod.Informe Restablec. Prueba (TEST) *77 Mes de Cambio a Horario de Verano. *78 Fin de Semana Horario Verano. *84 Conexión Parcial Automática. *85 Temporizador Verificación Zona Cruce. *86 Mensaje Cancelación en Pantalla. [ 3 ][10] [ 5 ][5] [ 0 ] [ 0 ] [ 0 ] Security & Custom Electronics

29 Vista 48 LA Honeywell *87 Tiempo de retardo Fallo Misceláneo. [ 0 ]
Programación. *87 Tiempo de retardo Fallo Misceláneo. ( Para Tipo De Zona Configurable) *88 Opciones de Salida. 0 = Todas las Zonas de Intrusión deben de estar Intactas. 1 = Todas los Zonas de Intrusión excepto las de ruta de salida (Lista de Zona 12). *89 Cod. Informe Registro Eventos Lleno. *90 Habilitar Registro de Eventos. 0 = No ; 1 = Alarma/Rest ; # 15 para seleccionar todo. *91 Opciones Varias. 0 = Ninguno ; 4 = Verif. Audible Alarmas. *92 Supervisión de línea Telefónica. 0 = No ; [ 0 ] [ 0 ] [ 0,0 ] [ 15 ] [ 0 ] [ 0,0 ] Security & Custom Electronics

30 Vista 48 LA Honeywell *93 Contador de Alarmas. [0]
Programación. *93 Contador de Alarmas. 0 = Informes Ilimitado ; 1= 1 Par de informes ; 2 = 2 pares de inf. *94 Numero Telefónico del Módem de PC. Introducir hasta 20 dígitos,para borrar *94* *95 Contador de Rings para Bidireccional. 0 = Desactiva el Bidireccional. #15 Anula maquina contestadora. *160 Numero Teléfono Busca (pager 1) Introducir hasta 20 dígitos,para borrar *160* *161 Caracteres Busca 1 (pager) Introducir los caracteres del prefijo hasta 16 dígitos. *162 Opciones Informe Busca 1 Para cada partición Seleccionar. 0 = No enviar ; 1 = Desc./Conexiones ETC. [0] [ 15 ] P1 P2 P3 [ 0,0,0 ] Security & Custom Electronics

31 Vista 48 LA Honeywell *163 Numero Teléfono Busca 2
Programación. *163 Numero Teléfono Busca 2 Introducir hasta 20 Dígitos,para borrar pulse *163* *164 Caracteres Busca 2 (pager) Introducir los caracteres del prefijo, hasta 16 Dígitos. *165 Opciones Informe Busca 2 Para cada partición Seleccionar. 0 = No enviar ; 1 = Desc./Conexiones ETC. *166 Numero Teléfono Busca 3 Introducir hasta 20 Dígitos,para borrar pulse *166* *167 Caracteres Busca 3 *168 Opciones Informe Busca 3 [ 0,0,0 ] P1 P2 P3 P1 P2 P3 [ 0,0,0 ] Security & Custom Electronics

32 Vista 48 LA Honeywell [3] *169 Retardo de Busca para Alarmas.
Programación. *169 Retardo de Busca para Alarmas. 0 = Ninguno ; 1 = 1min ; 2 = 2min , 3 = 3min. *173 Opciones Informes RF. 0 = Ninguno ; 1 = Tamper RF ; 2 = Transmisores tipo botón envía B.Batería 3 = Tamper RF ,y llaves RF Transmiten B.Batería. *175 Opciones Antisabotaje (Tamper) Digito 1 0 = Protección Anti sabotaje estándar ; 1 = Detectar tamper Zona Anuladas 2 = Detectar tamper en modo de Prueba ; 3 = Ambas (1 y 2). 2do Digito 0 = todos los usuarios pueden borrar un tamper ; 1 = solo el instalador. *176 Opciones de Sirena. Digito 1 0 = sirena exterior ; 1 = sirena exterior invertida. 2 = sirena interior ; 3 = sirena interior invertida. *177 Duración Dispositivos 1,2 Usado en modo Menú *80,Ver tabla manual de Instalación. [3] [3] [0,0] [0,0] [0,0] Security & Custom Electronics

33 Vista 48 LA Honeywell *178 Supervisión RF y RF Jam [0]
Programación. *178 Supervisión RF y RF Jam 0 = Supervisión RF y detección de Jam ; 1= Transm. Fallo de sup 2 = Transm. RF Jam Como Alarma ; 3 = 1 y 2 *180 Limitar Anulación de Zonas. 0 = N0 ; 1 = 1-7 Numero de Anulaciones Permitido en cada partición. *181 Frecuencia C.A. 50/60 Hercios (Reloj) 0 = 60Hz Cristal como respaldo ; 1 = 50Hz cristal como respaldo 2 = Cristal primario,60Hz para X-10 ; 3 = Cristal Primario 50Hz X-10 *182 Día Cambio Horario de Verano. 0 = Activar el domingo por la mañana ; 1 = Activar Sábado por la mañana ; 2 = Activar Viernes por la Mañana *183 Formato Fecha/Hora. 0 = 12 Horas/MM DD AA ; 1 = 12 Horas/DD MM AA 2 = 24 Horas/MM DD AA ; 3 = 24 Horas/ DD MM AA [0] [0] [1] [0] [3] Security & Custom Electronics

34 Vista 48 LA Honeywell *185 Opciones de permisos Bidireccional [0]
Programación. *185 Opciones de permisos Bidireccional 0 = Todo Permitido ; 1 = No permitir visualizar Cod. Usuario. 2 = no permitir comandos ni descarga ; 3 = no permitir cod. Usuario Ni comandos si el sistema esta armado. *186 Opciones de Pantalla. Digito 1 Bloquear primera Alarma en pantalla. Digito 2 Apagar pantalla(excepto perdida de C.A. *187 Repetir Zumbador en Salida Aux.(Trig.) 0 = Ningún Sonido ; 1 = Repetir Consola 1 ; 2 = Repetir Consola 2 5 = Repetir Consola 5 ; 6 = Repetir Consola 6. *188 Opciones Antisabotaje Consola. Digito 1 Bloqueo consola 0 = No ; 1 = Si Bloqueo 15 Min. Digito 2 Supervisión y Detección [0] [0,0] [0] [0,0] Security & Custom Electronics

35 Vista 48 D Honeywell *189 Abilitar dispositivo AUI 1 Y 2 [0,0]
Programación. *189 Abilitar dispositivo AUI 1 Y 2 *190 Consola 2 Dirección 17. Partición : 0 = Consola inhabilitada ; 1-3 = No Partición. Sonido: 1 = Suprimir pitidos Conex y descon, E/S ; 2 = Suprimir Solo Pitidos. 3 = Suprimir pitidos conex. y descon E/S y modo Aviso. *191 Consola 3 Dirección 18. *192 Consola 4 Dirección 19. *193 Consola 5 Dirección 20. *194 Consola 6 Dirección 21. *195 Consola 7 Dirección 22. *196 Consola 8 Dirección 23. [0,0] Partición 1y2 [0,0] Part. Sonido [0,0] [0,0] [0,0] [0,0] [0,0] [0,0] [0,0] Security & Custom Electronics

36 Vista 48 LA Honeywell *197 Intervalo Mensaje Tiempo de Salida [0]
Programación. *197 Intervalo Mensaje Tiempo de Salida 0 = Sin Intervalo ; 1-5 = Segundos entre en refresco de Pantalla *198 Mostrar numero de Partición 0 = no ; 1 = si ( Mostrar Numero de Partición) *199 Mensaje Fallo ECP 0 = Mensaje 3 Dígitos , 1 = Mensaje Prefijado de 2 Dígitos [0] [0] [0] Security & Custom Electronics

37 Vista 48 LA Es Muy Sencillo Honeywell Security & Custom Electronics
Programación. Es Muy Sencillo Security & Custom Electronics

38 Vista 48 LA PROGRAMACION DE ZONAS.... Honeywell
Programación. PROGRAMACION DE ZONAS.... Security & Custom Electronics

39 Programación Zonas Cableadas (HW)
Vista 48 LA Honeywell Programación. Programación Zonas Cableadas (HW) Programar Zonas es muy Sencillo, para esto seguiremos los siguientes pasos. Dirijámonos a programación de Zonas *56. Presione la opción deseada,para continuar presione “*”. Ingrese el Numero de Zona a Programar. (01-48). Pantalla de Resumen,en esta pantalla se muestra las características actuales de esta Zona. Confirmar? = NO 1= SI Intro Nr Zona (00 = Fin ) Zn TZ P CR In L HW 1 Security & Custom Electronics

40 Programación Zonas Cableadas (HW)
Vista 48 LA Honeywell Programación. Programación Zonas Cableadas (HW) 01 Partición 1 Cod Receptora st 01 2nd 01 Tipo Cableado Introducir Tipo de Zona deseado Refiérase tabla en manual de Instalación. Ej: 01 Entrada/Salida Introduce la partición para esta Zona. (* para continuar). Ingrese el código de reporte para esta Zona,el cual consiste de dos dígitos Hexadecimales y a su vez cada uno se compone de dos dígitos numéricos. Esta pantalla aparece solo para Zonas . ( 02-08) 0= RFL ; 1= NC ; 2=NA ; 3= Zona Doblada. (ZB) 4= Zona Doble Balanceo (DB) 01 Tipo de Zona Entrada/Salida Security & Custom Electronics

41 Programación Zonas Cableadas (HW)
Vista 48 LA Honeywell Programación. Programación Zonas Cableadas (HW) 02 Tiempo Resp. 1 Programar Alpha? = N0 , 1= SI Esta pantalla aparece solo para Zonas Cableadas básicas (02- 08) . 0=10mSg; 1=400mSg; 2=700mSg;3=1.2 Seg. Pantalla de Resumen, esta pantalla muestra la configuración de la Zona. Si quiere programar los descriptores de Zonas introducir 1 (SI) y refiérase al menú *82. Una vez ingresados los descriptores,precione * para continuar y esto nos llevara a la siguiente Zona. Zn TZ P CR In L HW 1 Security & Custom Electronics

42 Programación Zonas Inalámbricas (RF)
Vista 48 LA Honeywell Programación. Programación Zonas Inalámbricas (RF) Programar Zonas Inalámbricas (RF) es muy Sencillo, para esto seguiremos los siguientes pasos. Dirijámonos a programación de Zonas *56. Intro Nr Zona (00 = Fin ) Confirmar? = NO 1= SI Zn TZ P CR In L HW 1 Presione la opción deseada,para continuar presione “*”. Ingrese el Numero de Zona a Programar.(10-48 o 16 –48 en caso de se utilizo duplicación de Zonas). Pantalla de Resumen,en esta pantalla se muestra las características actuales de esta Zona. Security & Custom Electronics

43 Programación Zonas Inalámbricas (RF)
Vista 48 LA Honeywell Programación. Programación Zonas Inalámbricas (RF) Introducir Tipo de Zona deseado Refiérase tabla en manual de Instalación. Ej: 01 Entrada/Salida Introduce la partición para esta Zona. (* para continuar). Ingrese el código de reporte para esta Zona,el cual consiste de dos dígitos Hexadecimales y a su vez cada uno se compone de dos dígitos numéricos. Esta pantalla aparece solo para Zonas ( si se usaron Zonas dobles. 2= (Zona de expansor Cableado); 3= RF Supervisado; 4= RF No Supervisado; 5= RF Tipo Botón 01 Tipo de Zona Entrada/Salida 01 Partición 1 Cod Receptora st 01 2nd 01 Tipo Sensor Transm. RF Security & Custom Electronics

44 Programación Zonas Inalámbricas (RF)
Vista 48 LA Honeywell Programación. Programación Zonas Inalámbricas (RF) 01 Poner NrS L A XXX-XXXX 1 Introducir el Numero de Serie del Transmisor. Algunos Transmisores cuentan con varios lazos como un 5804 presione * para pasar al Loop “L” Active el Sensor para confirmar. Si el Numero de serie/lazo Transmitido no es igual,aparecerá una pantalla mostrando lo introducido y lo recibido. Pantalla de Resumen,aparece como queda configurada esa Zona. Tx para comfirm * para omitir Entd A Rcvd A Zn TZ P CR In L HW 1 Security & Custom Electronics

45 Programación Zonas Inalámbricas (RF)
Vista 48 LA Honeywell Programación. Programación Zonas Inalámbricas (RF) Prog. Alpha? = NO , 1= SI Intro Nr Zona, (00 = Fin.) Si quiere programar los descriptores de Zonas introducir 1 (SI) y refiérase al menú *82. Una vez ingresados los descriptores,presione * para continuar y esto nos llevara a la siguiente Zona. Si introdujo 0 ( No) En la Pantalla mostrara. Intro Nr ,para la siguiente Zona. Una Vez programadas todas las Zonas, Introducir 00 para salir. Security & Custom Electronics

46 Vista 48 LA Honeywell Programación. Así de Sencillo se programan las Zonas, Cableadas e Inalámbricas (HW y RF). Security & Custom Electronics

47 Programacion Teclas de Funcion.
Vista 48 LA Honeywell Programación. Programacion Teclas de Funcion. Security & Custom Electronics

48 Vista 48 LA Honeywell Teclas de Función.
Programación. Teclas de Función. En el panel Vista 48D es posible Programar,4 teclas para que realicen una tarea específica dentro de nuestro sistema . Como por ejemplo Una conexión total, activación de un reley/X10,etc. A B C D Security & Custom Electronics

49 Vista 48 LA Honeywell Programación. Programar Teclas de Función es muy Sencillo, para esto seguiremos los siguientes pasos.Dirijámonos a programación de Teclas de Función *57. Tecla para Prog = Salir Función Tcl “A” Zona Partición Pulsar la tecla de función deseada A-D. Una tecla programada como de función ya no estará disponible para ser utilizada por el usuario final como tecla macro o de pánico. 1= tecla de función Activa para partición = tecla de función Activa para partición = tecla de función Activa para partición 3. Introducir la función deseada para esta tecla. Ver siguiente tabla. Security & Custom Electronics

50 Vista 48 LA Honeywell Introducir la función deseada para esta tecla.
Programación. Introducir la función deseada para esta tecla. 00= Si selecciona A = Zona 95 ( 1 *) Si selecciona B = Zona 99( * #) Si selecciona C = Zona 96 (3 # ) Si selecciona D = Busca un solo Botón. 01 = Busca un solo Botón ( envía un mensaje al busca) 02= Mostrar la Hora 03= Conexión Total (transmite informes como usuario 00) 04= Conexión parcial (transmite informes como usuario 00) 05= Conexión Noche-Parcial (transmite informes como usuario 00) 06= Conexión escalonada.(Conexión Parcial,Luego Noche-Parcial,luego Total) 07= Comando Equipo de Salida. 08= Prueba de Comunicaciones. 09-12 = Teclas Macros. Security & Custom Electronics

51 PRUEBA & OPERACIÓN DEL SISTEMA
Vista 48 LA Honeywell Operación del Sistema. PRUEBA & OPERACIÓN DEL SISTEMA Security & Custom Electronics

52 Vista 48 LA Honeywell Desarmar: código + off (1)
Operación del Sistema. Desarmar: código + off (1) Armar Total: código + Total (2) Armar Parcial: código + Parcial (3) Modo “Máximo” - Todos los puntos se activan SIN retardos de Entrada Código de Usuario + Máximo (Tecla “4”) Modo “Instantáneo” - Se anulan las zonas interiores SIN retardos de Entrada Códigos de Usuario + Instant (Tecla “7”) Security & Custom Electronics

53 Vista 48 LA Honeywell Modo de Campana
Operación del Sistema. Modo de Campana Código + Aviso (Tecla “9” ) para habilitar y deshabilitar Anular Zona Código+Bypass(6)+#zona (XX) Restablecer Zona La misma operación o: Código+off(1) Security & Custom Electronics

54 Vista 48 LA Honeywell Añadir Código. Borrar Código.
Códigos de Usuario. Añadir Código. Código Maestro + [8] + Numero de Usuario 03 + Nuevo Código. # # # # . Usuario 03 Maestro Partición 1 Usuario 25 Maestro Partición 2 Usuario 41 Maestro Partición 3 Borrar Código. Código Maestro + [8] + Numero de Usuario + [#]+[0] # + 0 Asignar Nivel de Autoridad. Código Maestro + [8] + Numero de Usuario + [ # ] Nivel de Autoridad. # + 1 0 = Usuario Estándar ; 1 = Solo Conectar ; 2 = Invitado. 3 = Coacción ; 4 = Maestro Partición. Security & Custom Electronics

55 Vista 48 LA Honeywell Informe de Apertura / Cierre.
Códigos de Usuario. Informe de Apertura / Cierre. Puede Programar a los Usuarios para que cuando se utilice este código para activar , o Desactivar envié un mensaje a la central Receptora. Código Maestro + [8] + Numero de Usuario + [#] [6] + 0 o 1 # o 0 1 = Enviar informe Conexión/Desconexión ; 0 = Sin Informe Security & Custom Electronics

56 Vista 48 LA CALENDARIZACION UNA SOLUCION A TIEMPO! Honeywell
Calendarios. CALENDARIZACION UNA SOLUCION A TIEMPO! Security & Custom Electronics

57 Vista 48 LA Honeywell PROGRAMACIÓN DE LA HORA Y FECHA
Calendarios. PROGRAMACIÓN DE LA HORA Y FECHA Para programar la hora y fecha, presionamos nuestro CÓDIGO DE USUARIO + # 63 Donde aparecerá una pantalla que indica la hora y fecha del panel. Programar en hora militar y en tanto la fecha empezando por el mes/día/ano. Security & Custom Electronics

58 Código de Instalador + [ # ] + [64]
Vista 48 LA Honeywell Calendarios. Los calendarios de esta unidad de control permiten que el sistema automatice algunas de sus funciones, como la auto-armado, auto-desarmado,etc. Para Ingresar a calendarios es Muy sencillo solo ingresamos la secuencia Siguiente: Código de Instalador + [ # ] + [64] # + 64 El código maestro solo puede acceder a calendarios 01 – 24 y eventos Security & Custom Electronics

59 Vista 48 LA Honeywell Introducir el Numero de Calendario deseado.
Calendarios. Intro Evento Introducir el Numero de Calendario deseado. 01-24 = Calendarios de Usuario Final. 25-32 = Calendarios solo de Instalador. [ * ] para continuar. Introduzca el numero de Evento deseado para el evento que deberán ocurrir a una hora especifica. 00 = Borrar evento. 01 = Reley on/ off. 02 = Acceso Usuario. 03 = Informe no hijo en casa transmitido a busca. 04 = Conexión Parcial Forzada. 05 = Conexión Total Forzada. 06 = Desconexión Automática. 07 = Mostrar “ Recordar” 08 = Ventana de Tiempo de desconexión. 10 = Mostrar palabras cliente. 11 = Informe de Prueba periódico Intro Nr Calend 00 = Salir Security & Custom Electronics

60 Vista 48 LA Honeywell Numero Equipo Numero de Grupo XX Partición
Calendarios. Numero de Grupo XX Partición Se muestra esta pantalla si selecciona evento 1 (Reley ON/OFF) Esta pantalla aparece incluso si selecciono el evento 2 (Acceso a Usuario) Esta pantalla aparece si selecciono los eventos “ 3-7, o 10”. Introducir la hora inicio del evento y los días de la semana a ocurrir para seleccionar los días colocar el cursor bajo los días deseados usando la tecla * para desplazarse hacia delante,continuación pulse 1 para seleccionar el día. Numero Equipo Inicio DLMMJVS HH MM AM Security & Custom Electronics

61 Vista 48 LA Honeywell Tiempo Aviso 00 Paro DLMXJVS HH MM AM 0010000
Calendarios. Paro DLMXJVS HH MM AM Repetir Opción 0 – X Esta pantalla aparece si seleccionó los eventos 4 o 5 introduzca el periodo de tiempo deseado durante el cual el sistema debería avisar de una conexión inminente. Introducir la hora de paro del evento y los días de la semana a Ocurrir.Para seleccionar los días,colocar el cursor bajo los días Deseados usando la tecla * para desplazarse hacia delante,continuación pulse 1 para seleccionar el día. Introduzca la opción de repetición deseada para este calendario. 0 = No repetir ; 1 = Repetir calendario semanalmente ; 2 = Repetir calendario cada 2 semanas (una si otra No ) ; 3 = Repetir calendario cada tres semanas 4 = Repetir calendario cada 4 semanas. Si habilita esta opción,las horas de inicio y paro de calendario variaran dentro de un periodo de 60 minutos de la hora programada Tiempo Aviso 00 Aleatorio = No 1 = Si X Security & Custom Electronics

62 Vista 48 LA Es Muy Sencillo Honeywell Security & Custom Electronics
Calendarios. Es Muy Sencillo Security & Custom Electronics

63 Vista 48 LA Honeywell El Mantenimiento y la Inspección Regular por Parte del Instalador y las Pruebas Frecuentes por Parte del Usuario Final son Vitales Para la Correcta Operación Continua de este y de Cualquier otro Sistema de Alarma Security & Custom Electronics

64 Vista 48 LA Honeywell Preguntas ? Security & Custom Electronics

65 Vista 48 LA Honeywell Gracias! Security & Custom Electronics
