1 2017/4/6 Calibracion de TOFD

2 Determinar el PCS 2 d Tan ( theta ) para enfocar en una zona especifica a ´d´ 4/3 d Tan (theta) para enfocar a 2/3 del espesor ´t´ d= profundidad de foco o espesor de la pieza (depende) theta = angulo refractado ejemplo: 25 mm junta a tope- Enfoque en el centro del espesor con zapata de 70 grados 2 (12.5) (Tan 70)= 69mm = PCS Foco a 2/3 del espesor del material- 4/3 (25) (Tan 70)= 92 mm PCS

3 PCS-Separacion entre centros
2017/4/6 PCS-Separacion entre centros Distancia entre los puntos de salida de la zapata.

4 2017/4/6 Como se determina? Regla general- para juntas planas se enfoca a 2/3 de ‘T’. D= espesor total ‘T’ 4/3 D x Tan theta 2 3 T

5 Enfocar en l punto de interes
2017/4/6 Enfocar en l punto de interes Utilizado cuando se buscan indicaciones a profunidades especificas D=donde queremos enfocar 2D Tan θ

6 Efecto del PCS En general un PCS ancho ofrece una mayor cobertura
Pero puede generar areas donde la intensidad acustica es muy baja. Calculos inadecuados puede ser muy perjudicial para la cobertura!

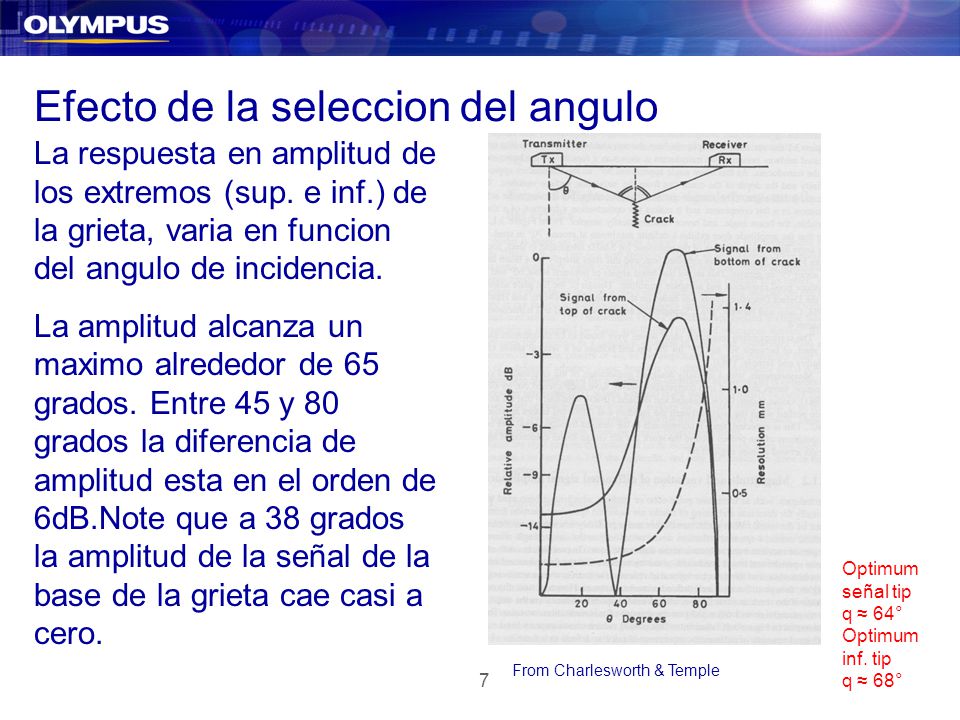

7 Efecto de la seleccion del angulo
2017/4/6 Efecto de la seleccion del angulo La respuesta en amplitud de los extremos (sup. e inf.) de la grieta, varia en funcion del angulo de incidencia. La amplitud alcanza un maximo alrededor de 65 grados. Entre 45 y 80 grados la diferencia de amplitud esta en el orden de 6dB.Note que a 38 grados la amplitud de la señal de la base de la grieta cae casi a cero. Optimum señal tip q ≈ 64° Optimum inf. tip q ≈ 68° From Charlesworth & Temple

8 Calculator TOFD PCS tambien puede ser calculado con tablas de excel
2017/4/6 Calculator TOFD PCS tambien puede ser calculado con tablas de excel

9 Seleccion de Transductores- Lineas Generales
Transductores fuertemente amortiguados para reducir el tiempo de oscilacion (ring time). y aumentar la resolucion en la superficie cercana Baja frecuencia aumenta la dispersion del haz, aumenta la deteccion y disminuye la resolucion. Altas frecuencias presentan mayor atenuacion. Al aumentar la frecuencia se tiene menor longitud de onda lo que implica mayor resolucion. Diametros pequeños ofrecen mayor beam spread pero la intensidad es mucho menor.

10 Seleccion de Transductores-Resolucion en profundidad y frecuencia
A mayor cantidad de longitudes de onda, mayor resolucion en profundidad. Regla general: 20 a 30 longitudes de onda. Aumento de frecuencia → aumento de ciclos → reduccion de la dispersion del haz → mayor atenuacion y desviaciones (scattering).

11 T in mm focus 2/3 T LW-BW time us 1 MHz # cycles 3 MHz 5 MHz 10 MHz 20 MHz 10 1.25 1.3 3.8 6.3 12.5 25.1 25 3.13 3.1 9.4 15.7 31.3 62.7 50 6.265 18.8 125.3 100 12.53 37.6 250.7

12 Ejemplos de transductores
PCS 84 mm 10 MHz 15mm dia 3 MHz 6mm dia Haz concentrado PCS 84 mm Gran apertura del haz

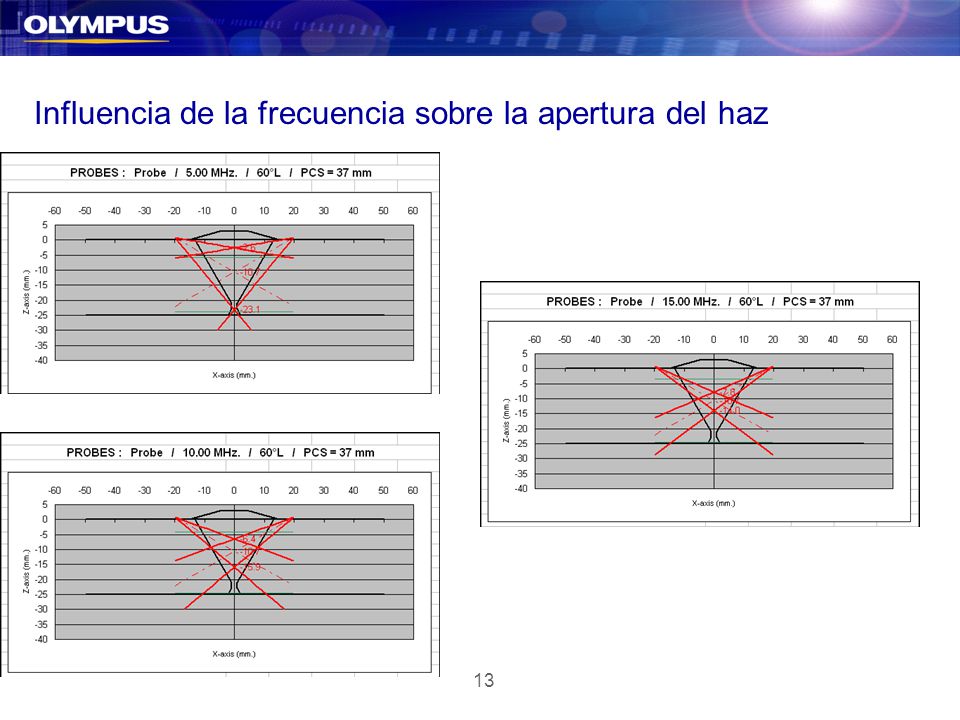

13 Influencia de la frecuencia sobre la apertura del haz

14 Influencia del diametro del cristal en el ancho del haz
3mm dia 12mm dia 6mm dia

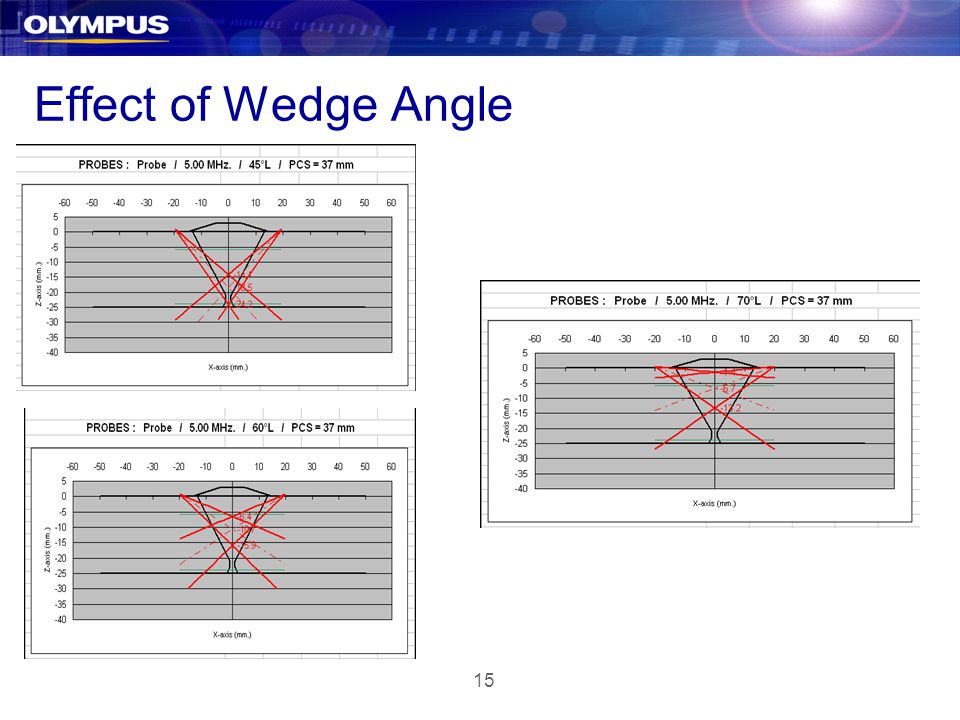

15 Effect of Wedge Angle

16 Comparacion de Angulos
A medida que el angulo refractado es mayor, se puede comprimir mas la base tiempo. Se explora un mayor volumen. 45 60 70

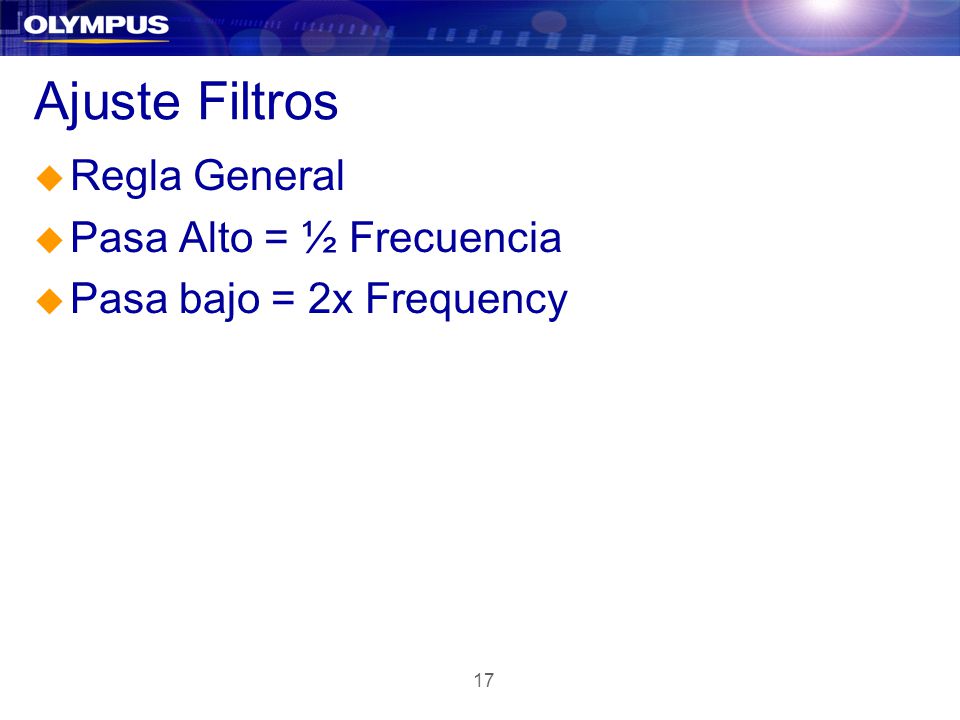

17 Ajuste Filtros Regla General Pasa Alto = ½ Frecuencia
Pasa bajo = 2x Frequency

18 Rango Regla General Dejar por lo menos 1 us antes de LW
Dejar 1 us despues del modo convertido

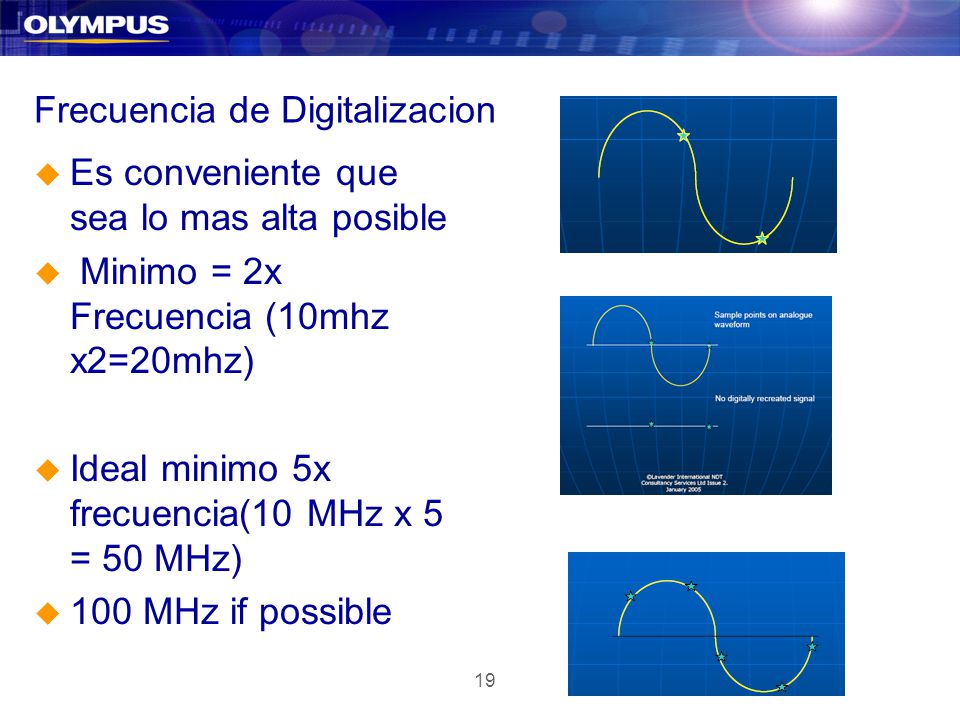

19 Frecuencia de Digitalizacion
Es conveniente que sea lo mas alta posible Minimo = 2x Frecuencia (10mhz x2=20mhz) Ideal minimo 5x frecuencia(10 MHz x 5 = 50 MHz) 100 MHz if possible

20 PRF Observe los ecos fantasmas
Observe la traza antes de la LW, debe ser plana o casi plana o la prf puede estar muy alta En el Omniscan optimum es adecuada

21 Resolucion del encoder periodo de muestreo del encoder
1mm tipico- 2 or 3mm para reducir el tamaño de la data si es necesario para barridos muy largos.

22 Averaje 32 maximo realista 8 a 16 usualmente recomendado
En ocasiones el Averaje puede incrementar el SNR. Pero en general lo reduce.

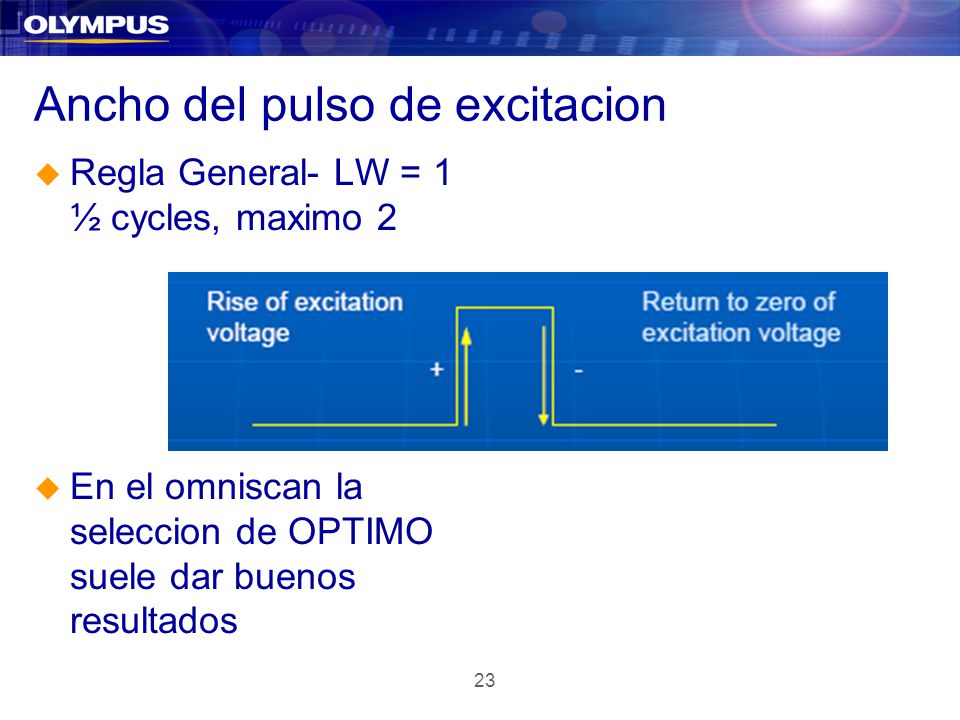

23 Ancho del pulso de excitacion
Regla General- LW = 1 ½ cycles, maximo 2 En el omniscan la seleccion de OPTIMO suele dar buenos resultados

24 Seleccion de la ganancia
Reglas generales LW de % de altura de pantalla (FSH) Eco de fondo hasta 100% de altura de pantalla +10dB La ganancia no esta directamente relacionada con el tamaño del defecto. DEBE EVITARSE EL USO DE FBH . Los SDH generan dos señales una de la parte superior del SDH y la otra es una onda creeping que recorre el perimetro del orificio.

25 Bloque de calibracion Se utilizan entallas muy delgadas preferiblemente fabricadas con EDM (BS 7706). Las entallas deben estar conectadas a una superficie externa o interna La profundidad de las entallas es de 1/3 y 2/3 T. El bloque debe ser del mismo material y espesor similar T. Se utilizan entallas a diferentes profunidades hasta cubrir el espesor del material T. La ganancia de la entalla mas profunda debe ser minimo deberia ser 60% FSH.

26 Consideracion sobre el nivel de ruido
Es recomendable un maximo nivel de ruido de 5% FSH entre LW y BW.

27 Velocidad y retardo en la Zapata
A diferencia de la mayoria de las Tecnicas de UT, la calibracion de la Velocidad y el retardo en la zapata es realizado una vez que la data ha sido adquirida. Hay que darle al sistema tres parametros esenciales:

28 Seleccione un A-scan apropiado
Coloque el cursor en una zona que se encuentre libre de discontinuidades, con una buena señal A Scan, donde se observen bien la onda lateral y el eco de fondo.

29 Introduzca los parametros de ensayo
1.PCS 2.Espesor 3.Geometria

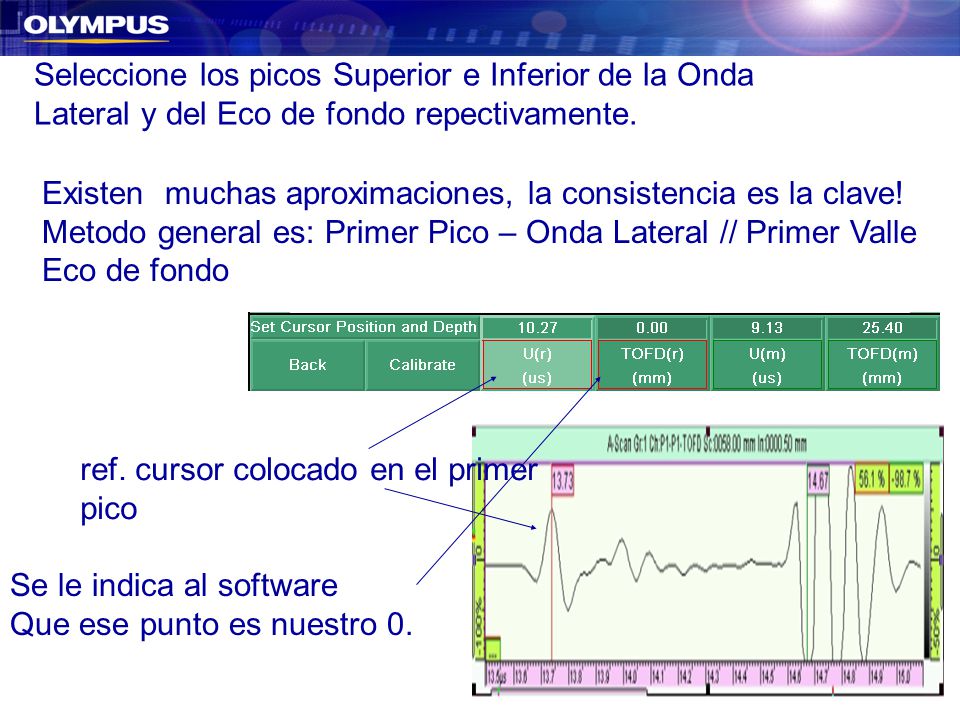

30 Seleccione los picos Superior e Inferior de la Onda Lateral y del Eco de fondo repectivamente.
Existen muchas aproximaciones, la consistencia es la clave! Metodo general es: Primer Pico – Onda Lateral // Primer Valle Eco de fondo ref. cursor colocado en el primer pico Se le indica al software Que ese punto es nuestro 0.

31 Seleccione los picos Superior e Inferior de la Onda Lateral y del Eco de fondo repectivamente.
Cursor de medida colocado en el Primer valle del eco de fondo Este es el maximo espesor para Nuestra calibracion.

32 Aceptar

33 No detecta la señal? Verifique ganancia Acoplante
Cables coneccion correta o dañados Posicion de las zapatas una frente a otra Electronica del equipo Verificar preamplificador. Asegure la carga de la pila, asegure conecciones adecuadas.
