1 Estimación de la radiación promedio mensual en un plano
Dr. Aarón Sánchez Juárez Centro de Investigación en Energía UNAM

2 Dispersión de la radiación solar en la atmósfera
GSC Dispersión por las nubes Dispersión por gases y aerosoles Gd Gb Colector solar

3 Medición con un piranómetro
Radiación Global Radiación Difusa Gb Gb Gd Gd z Dispositivo de sombreado Gh = Gb cos z + Gd G = Gd

4 Promedios mensuales de Insolación
Promedios mensuales de insolación H en MJ/m2. Temixco, Morelos.

5 Indices de claridad promedio
Expresan la transparencia de la atmósfera Indice de claridad promedios mensuales

6 Modelo de Collares-Pereira y Rabl (1971)
Calcula irradiación difusa promedio mensual si se conoce la global Indice de claridad promedio mensual Angulo horario de anochecer

7 Modelo de Collares-Pereira y Rabl (cont.)

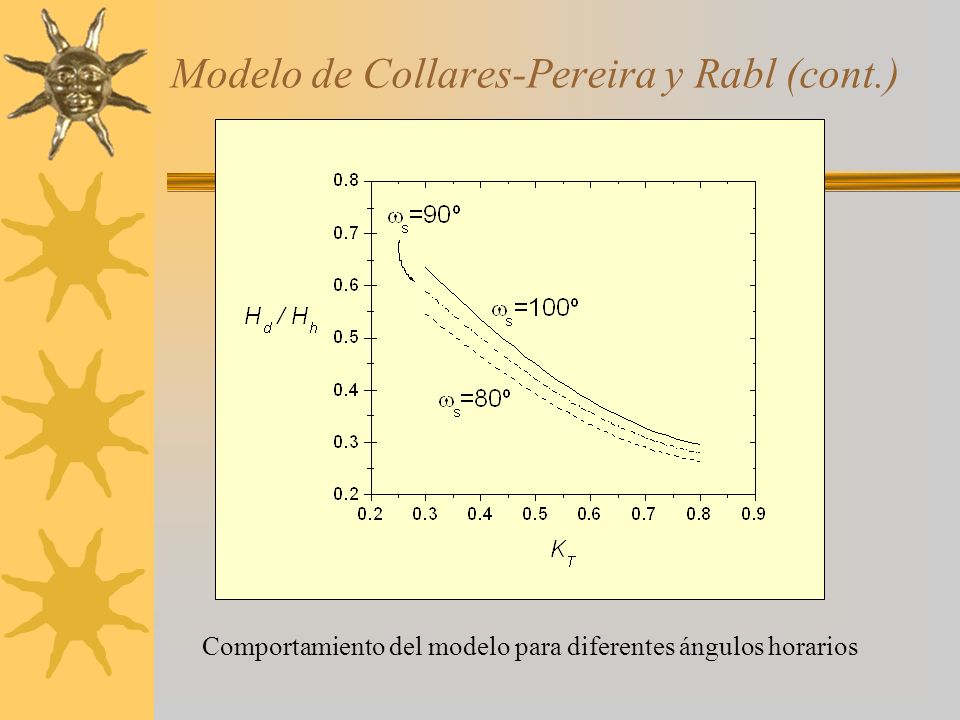

Comportamiento del modelo para diferentes ángulos horarios

8 Radiación difusa en un colector inclinado
 Energía no captada Energía captada Radiación reflejada en el piso

9 Radiación incidente en el colector
directa difusa reflejada Factor de inclinación - reflectancia del piso

10 Factor de inclinación Tabla de factores de inclinación para latitud 20º y Colector inclinado a 20º ene 1.36 jul 0.89 feb 1.22 ago 0.95 mar 1.08 sep 1.04 abr 1.00 oct 1.17 may 0.92 nov 1.30 jun 0.87 dic 1.39 Tablas más completas en Goswami, p. 589 y Duffie, Apéndice D. También hay ecuaciones

11 Albedo del piso Superficie Reflectividad (albedo)
nieve 0.75 agua 0.07 tierra 0.14 Concreto 0.22 Hierba seca 0.20 grava Edificios claros 0.60 Edificios oscuros 0.27 Más datos en Goswami, p. 602

12 Bibliografía J. A. Duffie, W. A. Beckman, Solar Engineering of Thermal Processes, Second Ed. (Wiley, New York, 1991). D. Y. Goswami, F. Kreith, J. F. Kreider, Principles of Solar Engineering, 2nd edition (Taylor & Francis, Philadelphia, 1999).
