¿Qué es un átomo? En química y física, átomo (del latín atomum, y éste del griego τομον, sin partes; también, se deriva de "a" no, y "tomo" divisible;

Presentaciones similares


Presentación del tema: "¿Qué es un átomo? En química y física, átomo (del latín atomum, y éste del griego τομον, sin partes; también, se deriva de "a" no, y "tomo" divisible;"— Transcripción de la presentación:

1 ¿Qué es un átomo? En química y física, átomo (del latín atomum, y éste del griego τομον, sin partes; también, se deriva de "a" no, y "tomo" divisible; no divisible)1 es la unidad más pequeña de un elemento químico que mantiene su identidad o sus propiedades, y que no es posible dividir mediante procesos químicos.químicafísicalatíngriego1elemento químicoquímicos Su denso núcleo representan el 99.9% de la masa del átomo, y está compuesto de bariones llamados protones y neutrones, rodeados por una nube de electrones, que -en un átomo neutro- igualan el número de protones.núcleobarionesprotonesneutroneselectrones El concepto de átomo como bloque básico e indivisible que compone la materia del universo fue postulado por la escuela atomista en la Antigua Grecia. Sin embargo, su existencia no quedó demostrada hasta el siglo XIX. Con el desarrollo de la física nuclear en el siglo XX se comprobó que el átomo puede subdividirse en partículas más pequeñas.2 3materiauniversoescuela atomistaAntigua Greciasiglo XIXfísica nuclearsiglo XX partículas23

2

3 Componentes electrónicos:

4 Relé El relé o relevador es un dispositivo electromecánico. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes. Fue inventado por Joseph Henry en Dado que el relé es capaz de controlar un circuito de salida de mayor potencia que el de entrada, puede considerarse, en un amplio sentido, como un amplificador eléctrico. Como tal se emplearon en telegrafía, haciendo la función de repetidores que generaban una nueva señal con corriente procedente de pilas locales a partir de la señal débil recibida por la línea. Se les llamaba "relevadores" [cita requerida]. De ahí "relé".

5 Condensador EL BRUNITO C LA COME En electricidad y electrónica, un condensador (del latín "condensare") es un dispositivo que almacena energía eléctrica, es un componente pasivo. Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra), generalmente en forma de tablas, esferas o láminas, separadas por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidas a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en la otra (siendo nula la carga total almacenada).electricidadelectrónicaenergía eléctricacomponente pasivosuperficies conductorasinfluencia totaldieléctricovacíodiferencia de potencialcarga eléctrica La carga almacenada en una de las placas es proporcional a la diferencia de potencial entre esta placa y la otra, siendo la constante de proporcionalidad la llamada capacidad o capacitancia. En el Sistema internacional de unidades se mide en Faradios (F), siendo 1 faradio la capacidad de un condensador en el que, sometidas sus armaduras a una d.d.p. de 1 voltio, éstas adquieren una carga eléctrica de 1 culombio.capacidad o capacitanciaSistema internacional de unidadesfaradiovoltioculombio La capacidad de 1 faradio es mucho más grande que la de la mayoría de los condensadores, por lo que en la práctica se suele indicar la capacidad en micro- µF = 10-6, nano- nF = 10-9 o pico- pF = faradios. Los condensadores obtenidos a partir de supercondensadores (EDLC) son la excepción. Están hechos de carbón activado para conseguir una gran área relativa y tienen una separación molecular entre las "placas". Así se consiguen capacidades del orden de cientos o miles de faradios. Uno de estos condensadores se incorpora en el reloj Kinetic de Seiko, con una capacidad de 1/3 de Faradio, haciendo innecesaria la pila. También se está utilizando en los prototipos de automóviles eléctricos.faradiosupercondensadoresEDLCcarbón activadomolecularrelojSeikopilaautomóvileseléctricos

6 Diodo Un diodo es un dispositivo de dos terminales que permite el paso de la corriente en una sola dirección. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad. Este es una pieza de cristal semiconductor conectada a dos terminales eléctricas. El diodo de alto vacío (actualmente ya no se usa excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo y un cátodo.dispositivocorrientetubo de vacíoelectrodosánodocátodo De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña.Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua. Su principio de funcionamiento está basado en los Los primeros diodos eran válvulas o tubos de vacío, también llamados válvulas termoiónicas constituídos por dos electrodos rodeados de vacío en un tubo de cristal, con un aspecto similar al de las lámparas incandescentes. El invento fue desarrollado en 1904 por John Ambrose Fleming, empleado de la empresa Marconi, basándose en observaciones realizadas por Thomas Alva Edison.diferencia de potencialresistencia eléctricarectificadorescorriente alternacorriente continuaválvulas termoiónicaselectrodoslámparas incandescentes1904John Ambrose FlemingThomas Alva Edison Al igual que las lámparas incandescentes, los tubos de vacío tienen un filamento (el cátodo) a través del cual circula la corriente, calentándolo por efecto Joule. El filamento está tratado con óxido de bario, de modo que al calentarse emite electrones al vacío circundante los cuales son conducidos electrostáticamente hacia una placa, curvada por un muelle doble, cargada positivamente (el ánodo), produciéndose así la conducción. Evidentemente, si el cátodo no se calienta, no podrá ceder electrones. Por esa razón, los circuitos que utilizaban válvulas de vacío requerían un tiempo para que las válvulas se calentaran antes de poder funcionar y las válvulas se quemaban con mucha facilidad.filamentocátodoefecto Joule óxido de barioelectroneselectrostáticamenteánodo experimentos de Lee De Forest.Lee De Forest

7

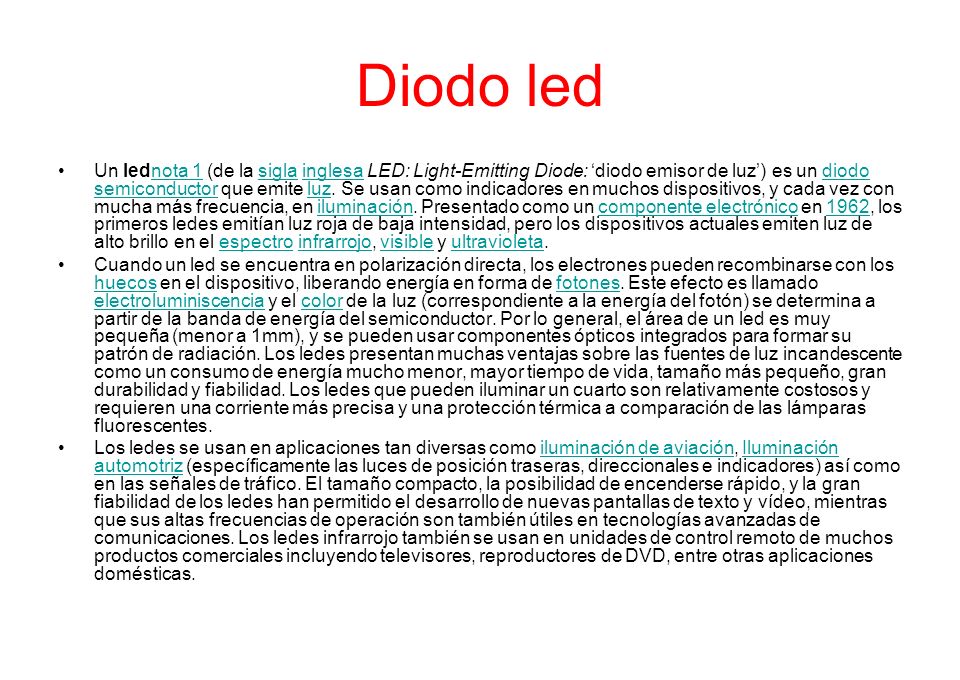

8 Diodo led Un lednota 1 (de la sigla inglesa LED: Light-Emitting Diode: diodo emisor de luz) es un diodo semiconductor que emite luz. Se usan como indicadores en muchos dispositivos, y cada vez con mucha más frecuencia, en iluminación. Presentado como un componente electrónico en 1962, los primeros ledes emitían luz roja de baja intensidad, pero los dispositivos actuales emiten luz de alto brillo en el espectro infrarrojo, visible y ultravioleta.nota 1siglainglesadiodo semiconductorluziluminacióncomponente electrónico1962espectroinfrarrojovisibleultravioleta Cuando un led se encuentra en polarización directa, los electrones pueden recombinarse con los huecos en el dispositivo, liberando energía en forma de fotones. Este efecto es llamado electroluminiscencia y el color de la luz (correspondiente a la energía del fotón) se determina a partir de la banda de energía del semiconductor. Por lo general, el área de un led es muy pequeña (menor a 1mm), y se pueden usar componentes ópticos integrados para formar su patrón de radiación. Los ledes presentan muchas ventajas sobre las fuentes de luz incandescente como un consumo de energía mucho menor, mayor tiempo de vida, tamaño más pequeño, gran durabilidad y fiabilidad. Los ledes que pueden iluminar un cuarto son relativamente costosos y requieren una corriente más precisa y una protección térmica a comparación de las lámparas fluorescentes. huecosfotones electroluminiscenciacolor Los ledes se usan en aplicaciones tan diversas como iluminación de aviación, Iluminación automotriz (específicamente las luces de posición traseras, direccionales e indicadores) así como en las señales de tráfico. El tamaño compacto, la posibilidad de encenderse rápido, y la gran fiabilidad de los ledes han permitido el desarrollo de nuevas pantallas de texto y vídeo, mientras que sus altas frecuencias de operación son también útiles en tecnologías avanzadas de comunicaciones. Los ledes infrarrojo también se usan en unidades de control remoto de muchos productos comerciales incluyendo televisores, reproductores de DVD, entre otras aplicaciones domésticas.iluminación de aviaciónIluminación automotriz

9 Resistencias: Son componentes electrónicos que tienen la propiedad de oponerse al paso de la corriente eléctrica. La unidad en la que se mide esta característica es el Ohmio y se representa con la letra griega Omega. Los símbolos eléctricos que las representan son los de la figura 7.1. Figura 7.1 Esta propiedad de oponerse al paso de la corriente, la poseen todos los materiales en mayor o menor grado. El valor de la resistencia eléctrica, viene determinada por tres factores: el tipo de material que define una constante denominada resistividad p, la sección s y la longitud l, de forma que a mayor sección menor resistencia, y a mayor longitud mayor resistencia, tal y como se ve en la fórmula siguiente: CARACTERÍSTICAS Las características más importantes de las resistencias, también llamadas resistores, son: · Valor nominal: Es el valor en Ohmios que posee; está impreso en la propia resistencia en cifras o por medio del código de colores. · Tolerancia: Es el error máximo con el que se fabrica la resistencia. Para comprenderlo vamos a ver un ejemplo: Una resistencia de 10 ohm. y el 5%, tiene un valor garantizado entre 10-5% y 10+ 5%, teniendo en cuenta que el 5% de 10 es 05 ohm., quiere decir que estará entre 95 y 105 ohm.. · Potencia máxima: Es la mayor potencia que será capaz de disipar sin quemarse. TIPOS Hay tres tipos de resistencias: fijas, variables y especiales. 1) Las resistencias fijas son aquellas en las que el valor en ohmios que posee es fijo y se define al fabricarlas. En la figura 7.2, podemos ver algunas de ellas. Figura 7.2 No hay resistencias de cualquier valor, sino que se fabrican una serie de valores definidos y de los que damos la series normalizadas E12, E24 y E48, llamadas así por ser 12, 24 y 48 el número de valores que posee por década. Los valores de las series estándar son los siguientes:

10

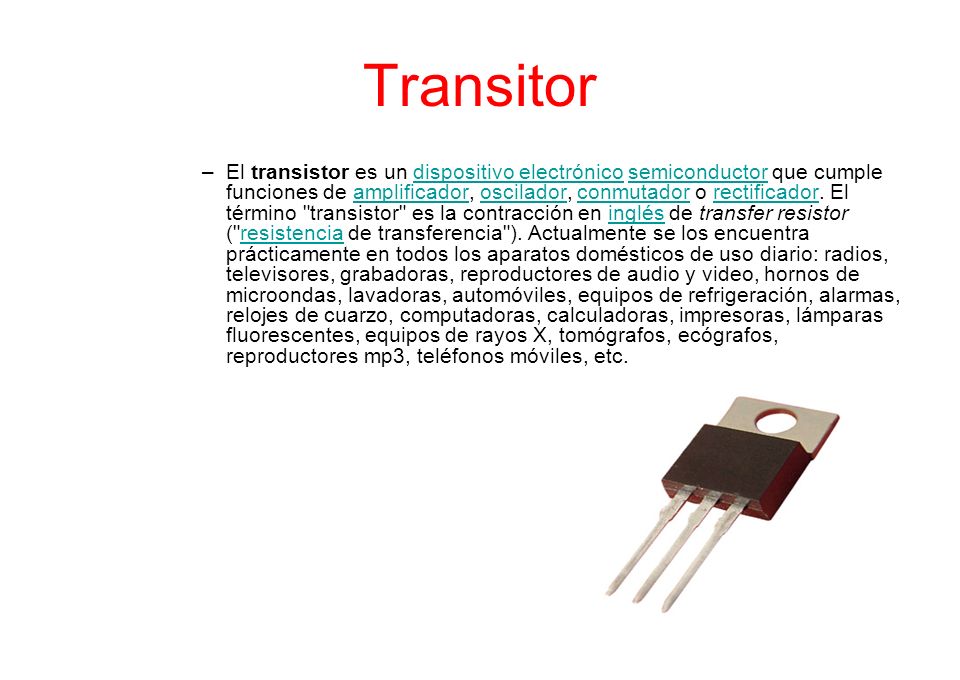

11 Transitor –El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia"). Actualmente se los encuentra prácticamente en todos los aparatos domésticos de uso diario: radios, televisores, grabadoras, reproductores de audio y video, hornos de microondas, lavadoras, automóviles, equipos de refrigeración, alarmas, relojes de cuarzo, computadoras, calculadoras, impresoras, lámparas fluorescentes, equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3, teléfonos móviles, etc.dispositivo electrónicosemiconductoramplificadorosciladorconmutadorrectificadoringlésresistencia

12
