ILUSTRACIÓN ESQUEMÁTICA DE LAS MANIOBRAS

Presentación del tema: "ILUSTRACIÓN ESQUEMÁTICA DE LAS MANIOBRAS"— Transcripción de la presentación:

1 ILUSTRACIÓN ESQUEMÁTICA DE LAS MANIOBRAS
Volando y Juzgando F3A ILUSTRACIÓN ESQUEMÁTICA DE LAS MANIOBRAS TABLA F3A-B-10/11

2 Procedimiento despegue ( no juzgado, no puntuado )
viento 1200 linea de seguridad 4

3 Todos los radios son iguales.

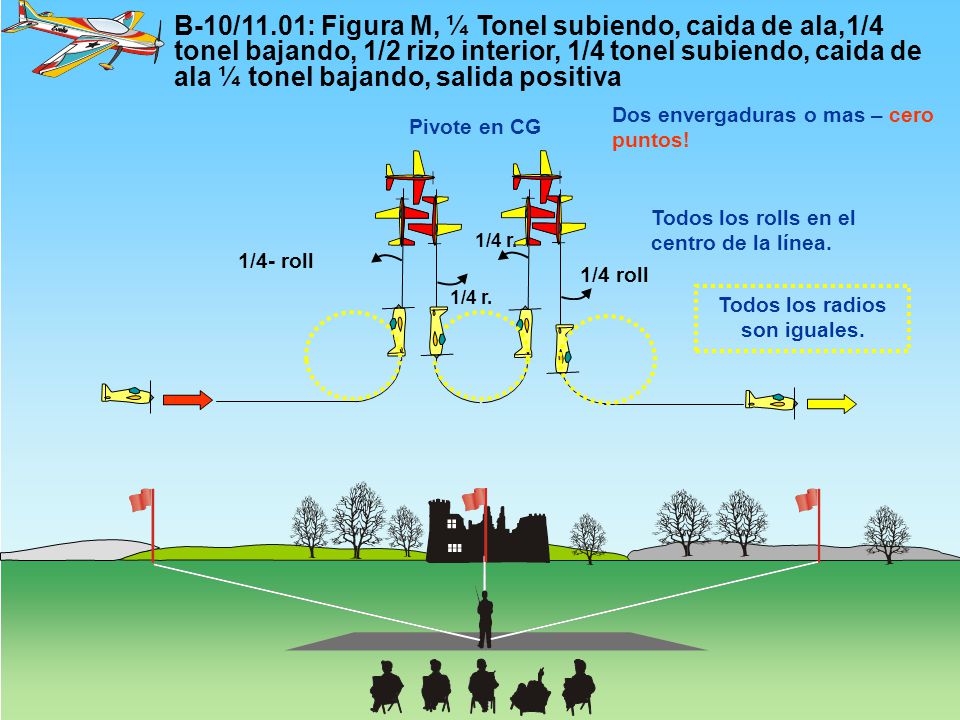

B-10/11.01: Figura M, ¼ Tonel subiendo, caida de ala,1/4 tonel bajando, 1/2 rizo interior, 1/4 tonel subiendo, caida de ala ¼ tonel bajando, salida positiva Dos envergaduras o mas – cero puntos! Pivote en CG Todos los rolls en el centro de la línea. 1/4 r. 1/4- roll 1/4 roll 1/4 r. Todos los radios son iguales.

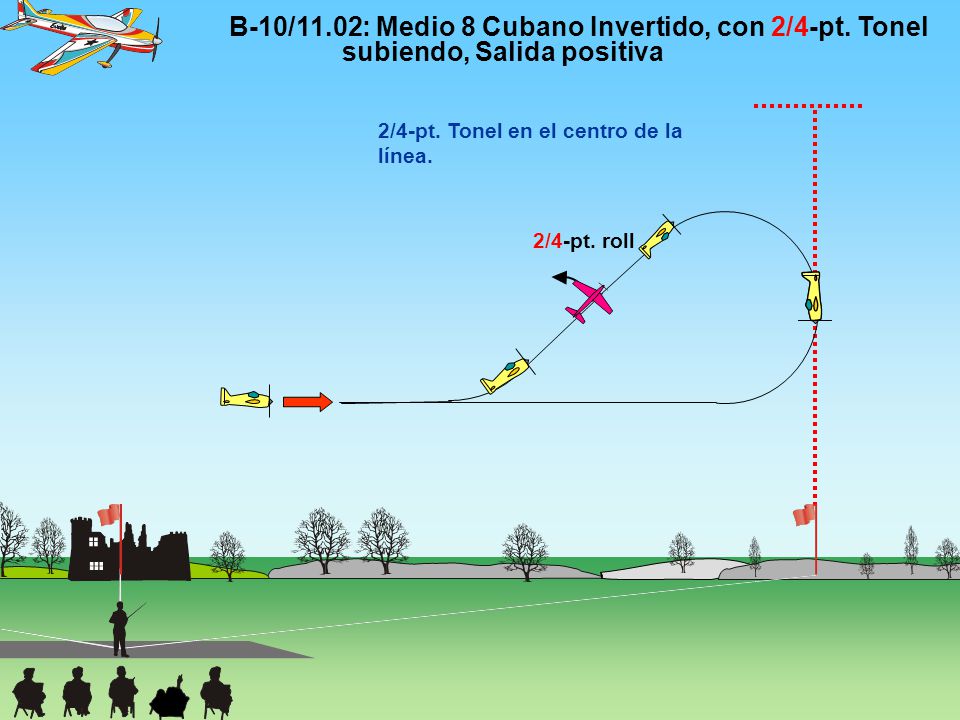

4 B-10/11. 02: Medio 8 Cubano Invertido, con 2/4-pt. Tonel
B-10/11.02: Medio 8 Cubano Invertido, con 2/4-pt. Tonel subiendo, Salida positiva 2/4-pt. Tonel en el centro de la línea. 2/4-pt. roll

5 Todos los radios son iguales.

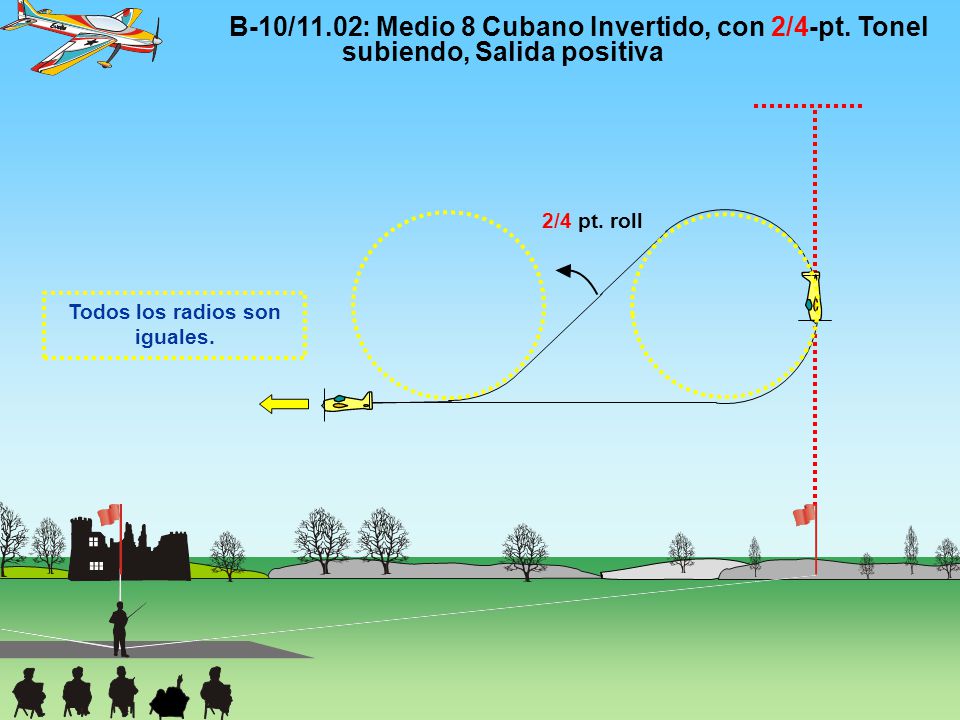

B-10/11.02: Medio 8 Cubano Invertido, con 2/4-pt. Tonel subiendo, Salida positiva 2/4 pt. roll Todos los radios son iguales.

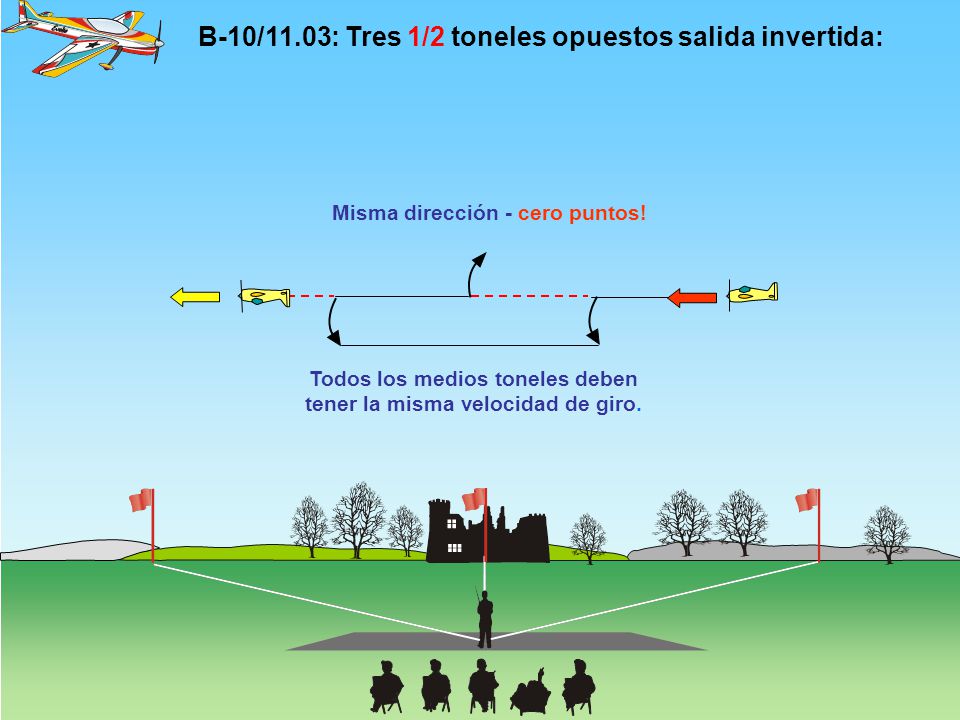

6 B-10/11.03: Tres 1/2 toneles opuestos salida invertida:
Misma dirección - cero puntos! Todos los medios toneles deben tener la misma velocidad de giro.

7 B-10/11.04: Medio Rizo Diamante, salida Positiva
Todos los radios son iguales.

8 Entrada en Snap - cero puntos!

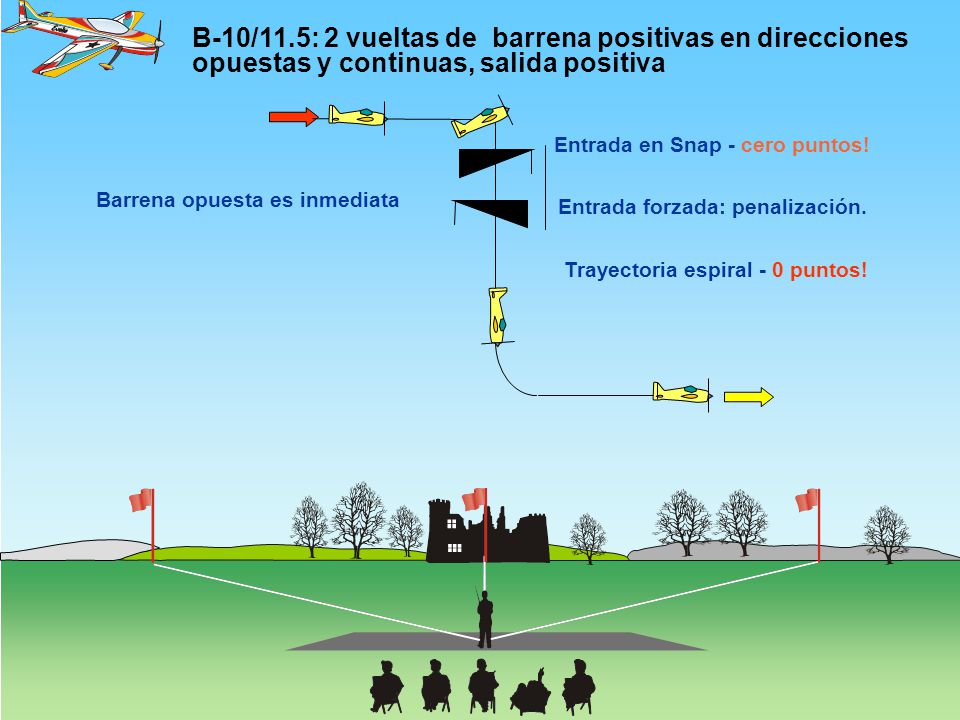

B-10/11.5: 2 vueltas de barrena positivas en direcciones opuestas y continuas, salida positiva Entrada en Snap - cero puntos! Barrena opuesta es inmediata Entrada forzada: penalización. Trayectoria espiral - 0 puntos!

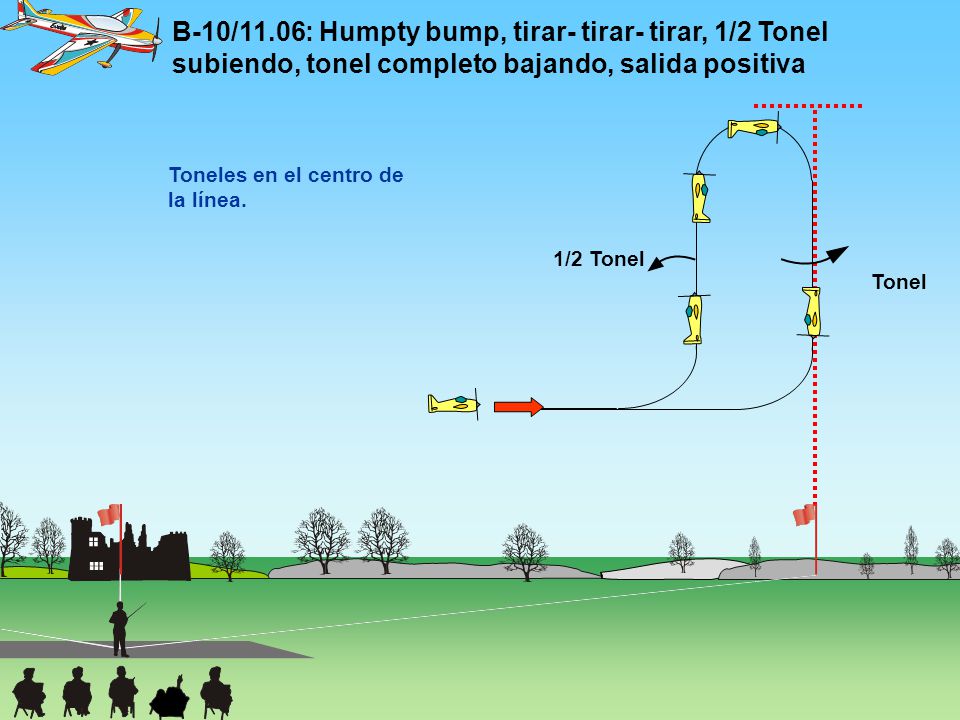

9 B-10/11.06: Humpty bump, tirar- tirar- tirar, 1/2 Tonel subiendo, tonel completo bajando, salida positiva Toneles en el centro de la línea. 1/2 Tonel Tonel

10 B-10/11.06: Humpty bump, tirar- tirar- tirar, 1/2 Tonel subiendo, tonel completo bajando, salida positiva 1/2 Tonel Todos los radios son iguales. Tonel

11 B-10/11.07: Rizo con ½ Tonel integrado en los 120 grados superiores, salida invertida
½ Tonel debe estar totalmente integrado en la trayectoria de vuelo circular de los 120 grados superiores. ½ tonel

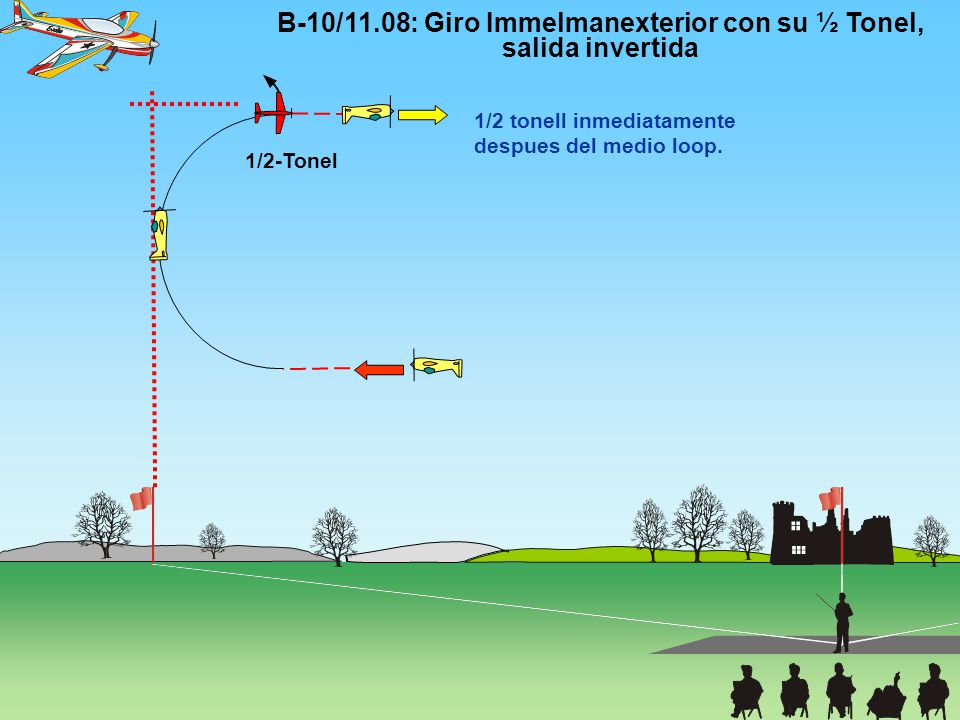

12 B-10/11.08: Giro Immelmanexterior con su ½ Tonel, salida invertida
1/2 tonell inmediatamente despues del medio loop. 1/2-Tonel

13 El Rapido debe ejecutarse en el centro de la línea.

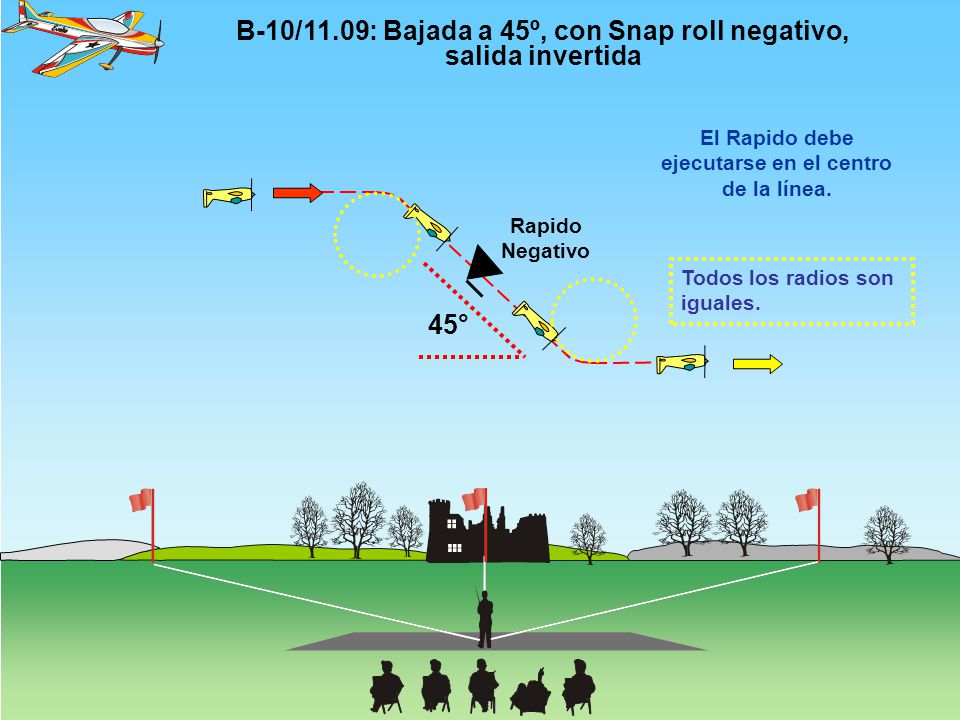

B-10/11.09: Bajada a 45º, con Snap roll negativo, salida invertida El Rapido debe ejecutarse en el centro de la línea. Rapido Negativo 45° Todos los radios son iguales.

14 Todos los radios son iguales.

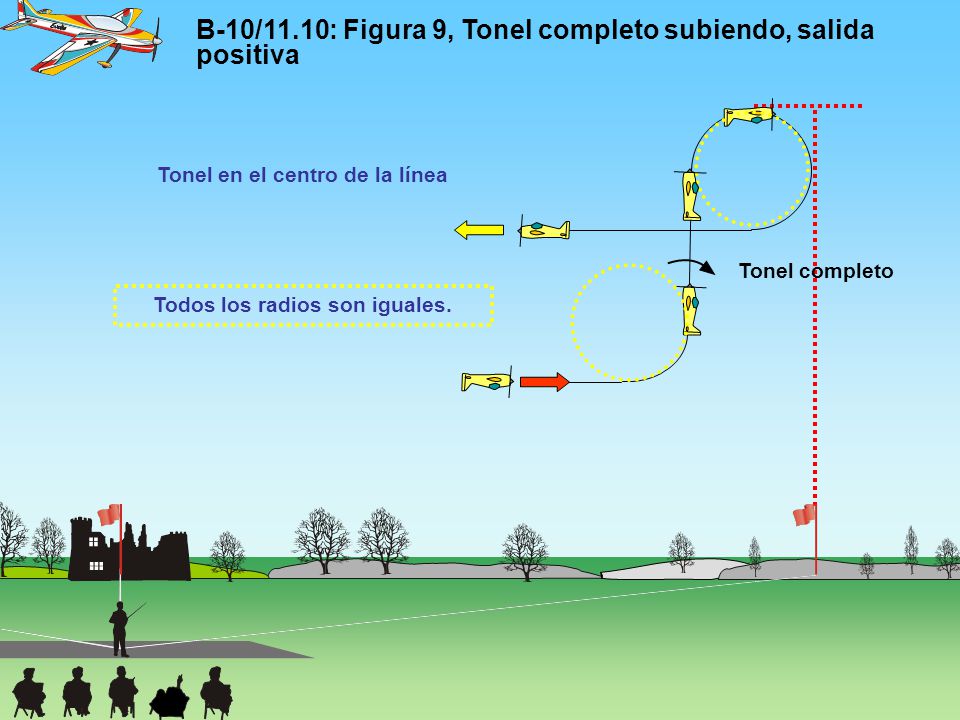

B-10/11.10: Figura 9, Tonel completo subiendo, salida positiva Tonel en el centro de la línea Tonel completo Todos los radios son iguales.

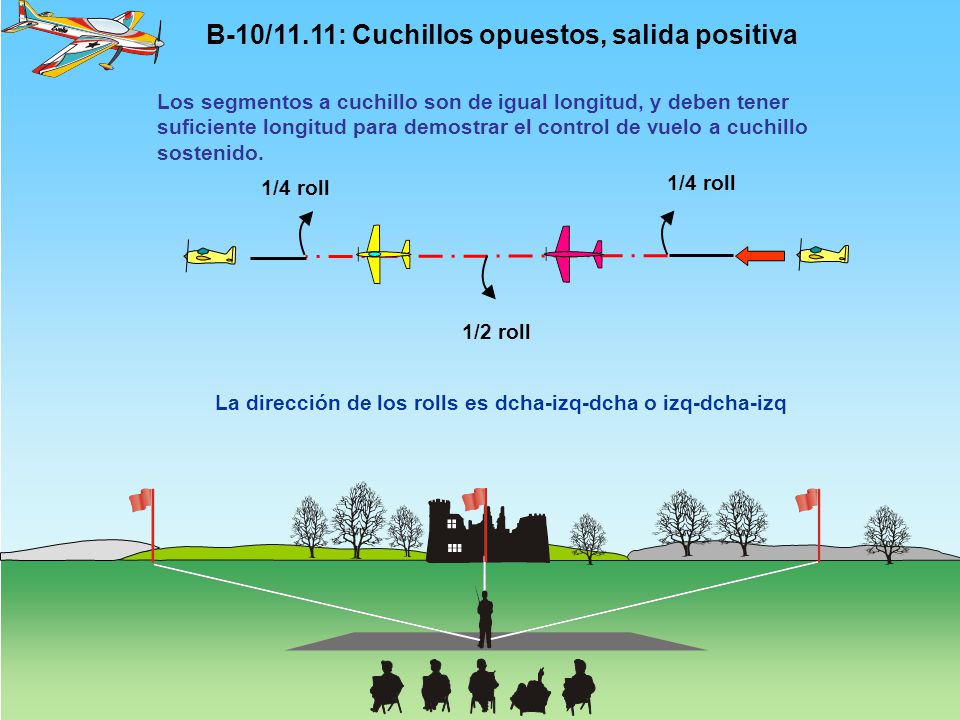

15 B-10/11.11: Cuchillos opuestos, salida positiva
Los segmentos a cuchillo son de igual longitud, y deben tener suficiente longitud para demostrar el control de vuelo a cuchillo sostenido. 1/4 roll 1/4 roll 1/2 roll La dirección de los rolls es dcha-izq-dcha o izq-dcha-izq

16 Todos los radios son iguales.

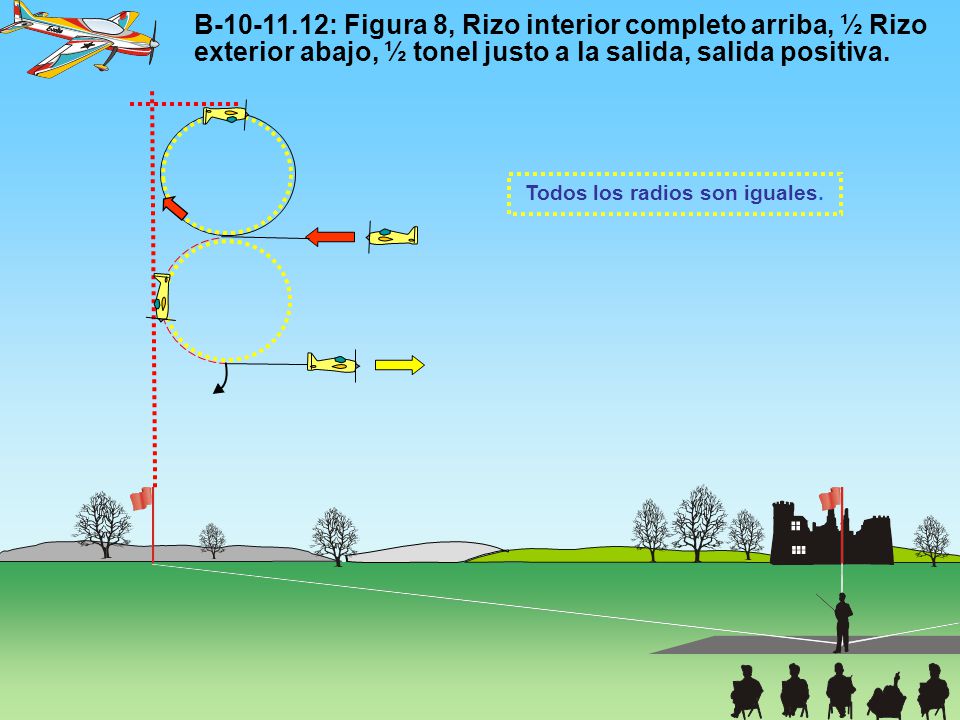

B : Figura 8, Rizo interior completo arriba, ½ Rizo exterior abajo, ½ tonel justo a la salida, salida positiva. Todos los radios son iguales.

17 Todos los radios son iguales. Rolls en el centro de la línea.

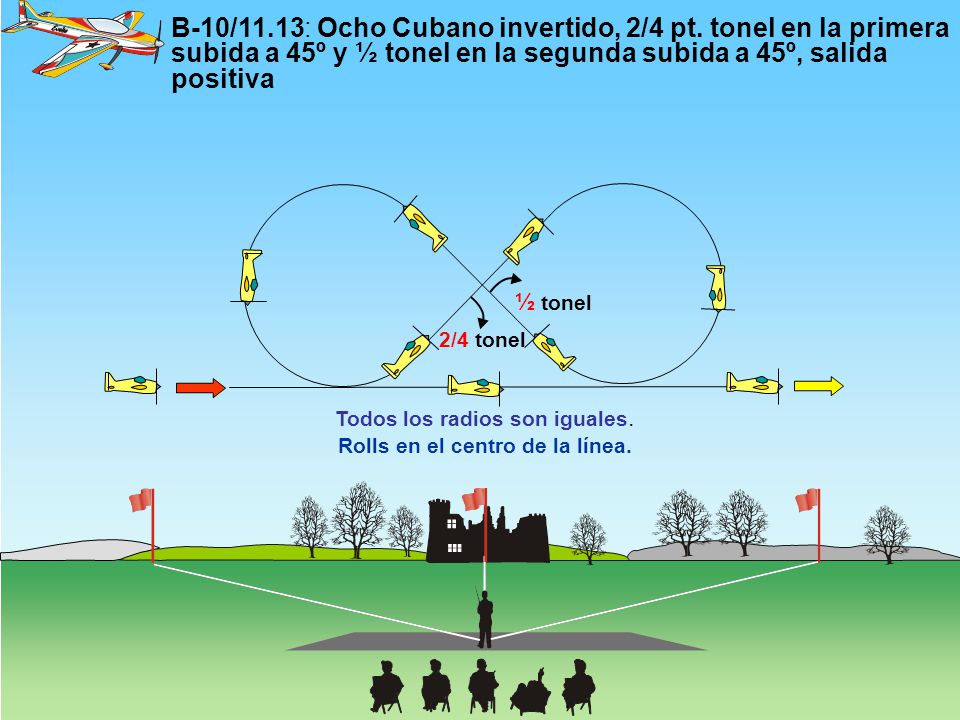

B-10/11.13: Ocho Cubano invertido, 2/4 pt. tonel en la primera subida a 45º y ½ tonel en la segunda subida a 45º, salida positiva ½ tonel 2/4 tonel Todos los radios son iguales. Rolls en el centro de la línea.

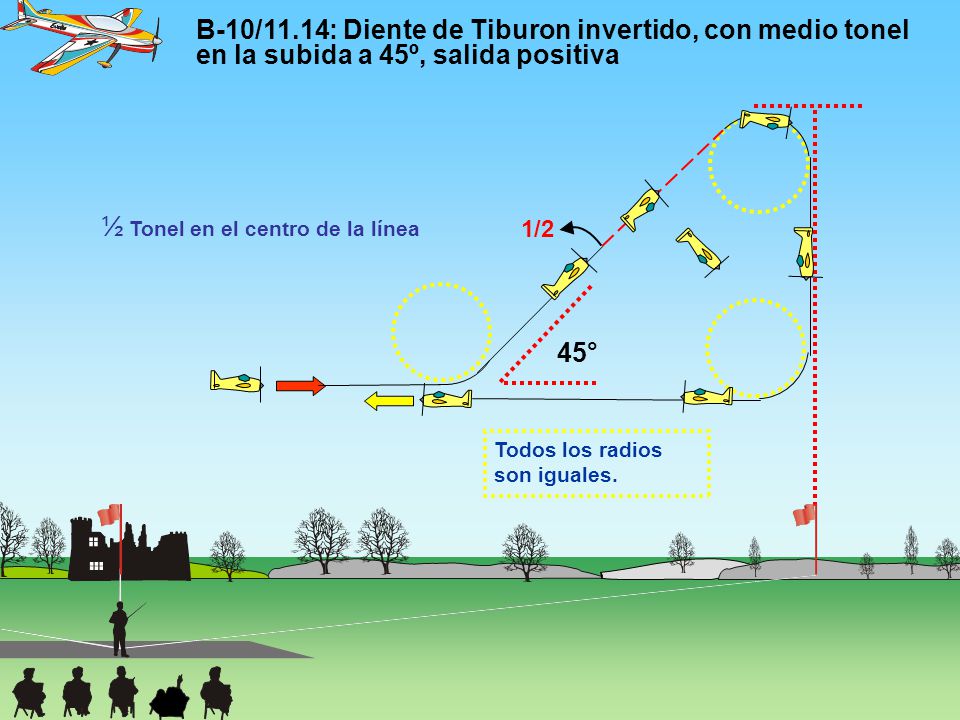

18 B-10/11.14: Diente de Tiburon invertido, con medio tonel
en la subida a 45º, salida positiva ½ Tonel en el centro de la línea 1/2 45° Todos los radios son iguales.

19 B-10/11.15: Tonel Lento, salida positiva

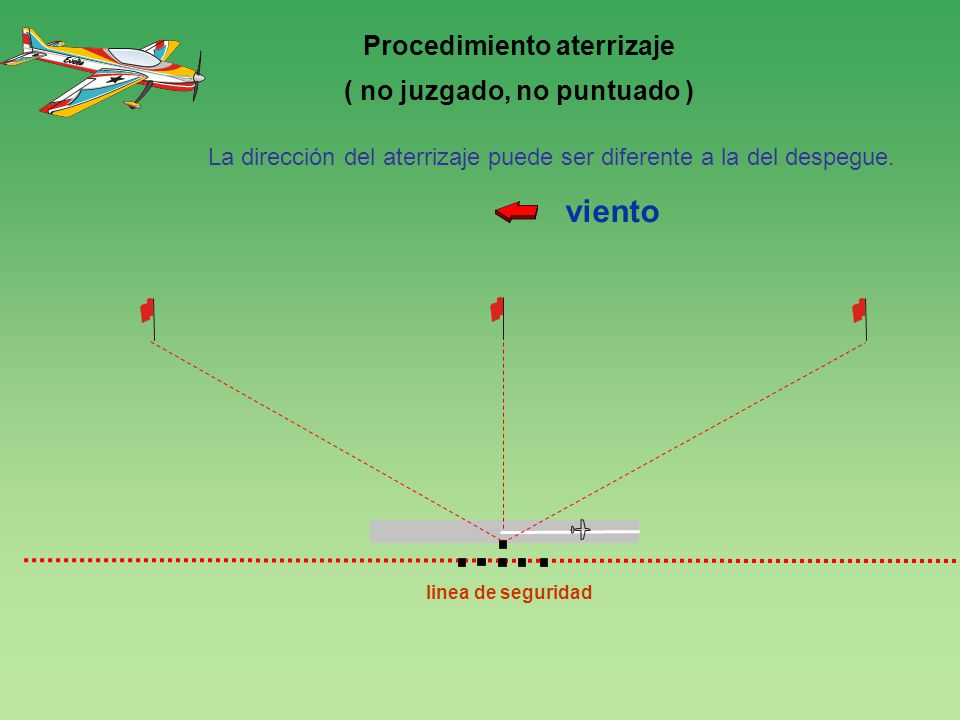

20 Procedimiento aterrizaje ( no juzgado, no puntuado )
La dirección del aterrizaje puede ser diferente a la del despegue. viento 1200 linea de seguridad 4

21 Elaborado para la F3A-B de España por:
Olvidate QUIEN está volando (amigo, rival, compatriota, piloto de otra nación) Olvidate QUE está volando (2-tiempos, 4-tiempos, eléctrico, turbina, motor a gomas) MIRA SOLAMENTE LAS LÍNEAS DESCRITAS EN EL CIELO! (y la precisión, suavidad, posicionamiento, y tamaño) de Bob Skinner Modelo de Plantillas, Peter Uhlig Elaborado para la F3A-B de España por: Gracias!
