Septiembre 27 a Octubre 01 de 2005 Bogotá, Colombia Mapa de navegación en las Arquitecturas Empresariales de Software Juan Carlos Cárdenas Romero

Presentaciones similares


Presentación del tema: "Septiembre 27 a Octubre 01 de 2005 Bogotá, Colombia Mapa de navegación en las Arquitecturas Empresariales de Software Juan Carlos Cárdenas Romero"— Transcripción de la presentación:

1 Septiembre 27 a Octubre 01 de 2005 Bogotá, Colombia Mapa de navegación en las Arquitecturas Empresariales de Software Juan Carlos Cárdenas Romero

2 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de Agenda + El problema + Cómo atacar el problema + Clasificación de términos y definiciones + Preguntas

3 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de El problema + El tema de arquitecturas empresariales abarca un gran número de términos – Marcos metodológicos – Frameworks arquitectónicos – Tecnologías – Estándares + Los términos se traslapan unos con otros – No hay una alcance definido para tipo de término + Hay gran cantidad de falsos conceptos – Hay una gran cantidad de sinónimos – Los proveedores buscan diferenciarse haciendo pequeños cambios a conceptos ya conocidos

4 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de Cómo desenredar el problema + No hay una única manera, ni una manera óptima de abordar el tema + Intentaremos desenredar el problema – (1) Partiendo de los componentes básicos de las arquitecturas Definición de los diferentes elementos que componen una arquitectura Diferenciación de las tareas por su alcance dentro del desarrollo de una arquitectura – (2) Clasificaremos los términos más relevantes de acuerdo con el mapa – (3) Abordaremos las definiciones

5 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de Componentes básicos de las arquitecturas empresariales Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura de interfaces / Integración Arquitectura tecnológica

6 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de XML: Extended Markup Languaje Definición: es una recomendación del World Wide Web Consortium (W3C) como lenguaje de markup de propósito general para crear lenguajes de propósito específico (dialectos XML). Dentro de sus capacidades está la de poder describir diferentes clases de datos. Su propósito primario es facilitar la comunicación de datos entre sistemas, particularmente los que están conectados vía Internet. Relevancia: muy alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

7 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de NET: Microsoft.NET Framework Definición: plataforma para construcción de aplicaciones definida por Microsoft. El framework, que es un ambiente de ejecución y desarrollo de programas en diferentes lenguajes, consta de dos componentes: el Common Language Runtime (CLR) y el Framework Class Libraries (FCL). Relevancia: alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

8 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de J2EE: Java 2 Platform, Enterprise Edition Definición: plataforma para construcción de aplicaciones empresariales en lenguaje Java. Está compuesto por una serie de modelos y tecnologías dentro de los que se destacan: Enterprise JavaBeans (EJB), Java Message Service (JMS), J2EE Connector Architecture (JCA) y Java API for XML-based RPC (JAX-RPC). Relevancia: alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

9 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de WS: Web Services Definición: Un Web Service es una aplicación de software identificada por un URI, cuyas interfaces pueden ser definidas, descritas y descubiertas por artefactos XML y soportan interacciones directas con otras aplicaciones de software usando mensajes XML vía protocolos basados en Internet. El estándar original lo conforman SOAP, WSDL y UDDI Relevancia: alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

10 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de WSTF: Web Services Transaction Framework Definición: Iniciativa de Microsoft, BEA e IBM que define un conjunto de mecanismos modulares para interoperabilidad transaccional entre Web Services. Consta de 3 especificaciones: WS-Coordination, WS-AtomicTransaction y WS- BusinessActivity. Estas dos últimas reemplazan a WS-Transaction Relevancia: media Más info: a.html Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

11 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de WS-Coordination: Web Services Coordination Definición: WS-Coordination framework extensible para coordinar acciones distribuídas entre aplicaciones. Hay dos tipos principales de coordinación: de corta duración (WS- AtomicTransaction) y de larga duración (WS-BusinessActivity) Relevancia: media Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

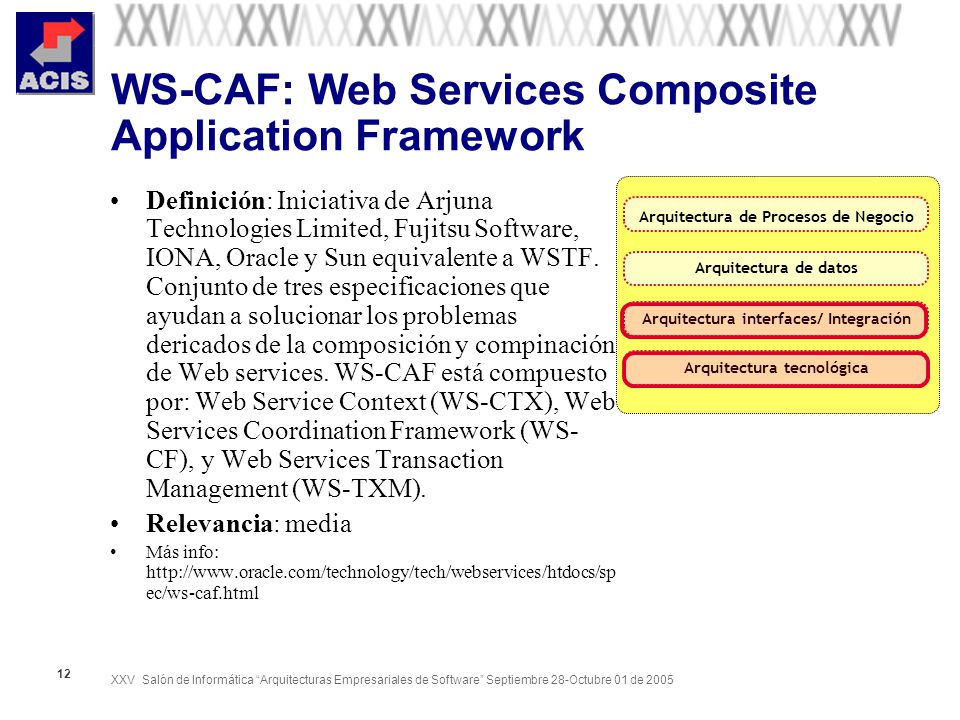

12 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de WS-CAF: Web Services Composite Application Framework Definición: Iniciativa de Arjuna Technologies Limited, Fujitsu Software, IONA, Oracle y Sun equivalente a WSTF. Conjunto de tres especificaciones que ayudan a solucionar los problemas dericados de la composición y compinación de Web services. WS-CAF está compuesto por: Web Service Context (WS-CTX), Web Services Coordination Framework (WS- CF), y Web Services Transaction Management (WS-TXM). Relevancia: media Más info: ec/ws-caf.html Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

13 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de WS- Addressing: Web Services Addressing Definición: Iniciativa de Microsoft, BEA e IBM que provee elementos para identificar Web service y asegurar la transmisión de mensajes de extremo a extremo de la comunicación. Habilita a los sistemas de de mensajería para soportar transmisiones de mensajes a través de redes que incluyen nodos de procesamiento como firewalls y gateways de una forma neutra con respecto a la tecnología de transporte que se utilice. Relevancia: media Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

14 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de WS-Policy: Web Services Policy Framework Definición: Iniciativa de Microsoft, BEA e IBM que provee una gramática flexible y extendible para especificar capacidades, requerimientos y caractgerísticas generales de entidades en el contexto de los Web Services. Define un framework y un modelo para expresar estas propiedades como políticas. Relevancia: media Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

15 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de WS-Security: Web Services Security Definición: Describe la estrategia de Microsoft para manejar la seguridad en ambientes de Web services. Dentro de las especificaciones que la conforman se destacan: WS-Security: SOAP Message Security, WS-Trust, WS- SecureConversation, WS- SecurityPolicy, Web Single Sign- On. Relevancia: media Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

16 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica SOA: Service-Oriented Architecture Definición: Propone el uso de servicios para satisfacer los requerimientos de software de los usuarios. Un servicio es un comportamiento implementado y provisto por un componente de software para ser utilizado por cualquier otro componente de software. La definición del servicio se realiza mediante un contrato entendido por las partes. Bieber & Carpenter Relevancia: muy alta Más info: soa.html

17 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de SODA: Service-oriented development of applications Definición: Se refiere a modelaje, diseño e implementación de aplicaciones orientadas a servicios (SOA) Relevancia: media Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

18 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de SOBA: Service-oriented business applications Definición: Basado en SOA. Aplicaciones de negocio basadas en servicios en las cuales todas las funciones están definidas como Web Services independientes, de granularidad gruesa (llamados Business Services) los cuales pueden ser ejecutados por demanda Relevancia: media Más info: 89_895.jsp Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

19 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de Visibilidad vs. madurez de las tecnologías relacionadas con SOA Fuente: Gartner Group

20 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de SOMA: Service Oriented Modeling and Architecture Definición: Modelaje necesario para diseñar y crear una arquitectura SOA. Relevancia: baja Más info: SOMA.html Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

21 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de EDA: Event Driven Architecture Definición: aproximación para el diseño, construcción e integración de SIs. Su foco es el manejo de eventos complejos del negocio Relevancia: media/alta Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

22 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de BPM: Business Process Management Definición: Se refiere a las actividades que la empresa tiene que realizar para llevar a cabo sus procesos de negocio; usualmente se automatiza el proceso con software. Relevancia: media/alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

23 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de CORBA: Common Object Request Broker Architecture Definición: Creado por el Object Management Group (OMG). Define define APIs, protocolo de comunicación, y modelos de información object/service para permitir la interoperabilidad entre aplicaciones heterogéneas. CORBA permite compartir objetos a lo largo de una plataforma de computación distribuida. Relevancia: baja/media Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

24 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de MOM: Message Oriented Middleware Definición: Tipo de herramientas que proveen comunicación asincrónica transaccional, basado en mensajes utilizando un esquemas de comunicación store-and-forward. Ej: JMS. Relevancia: media/alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

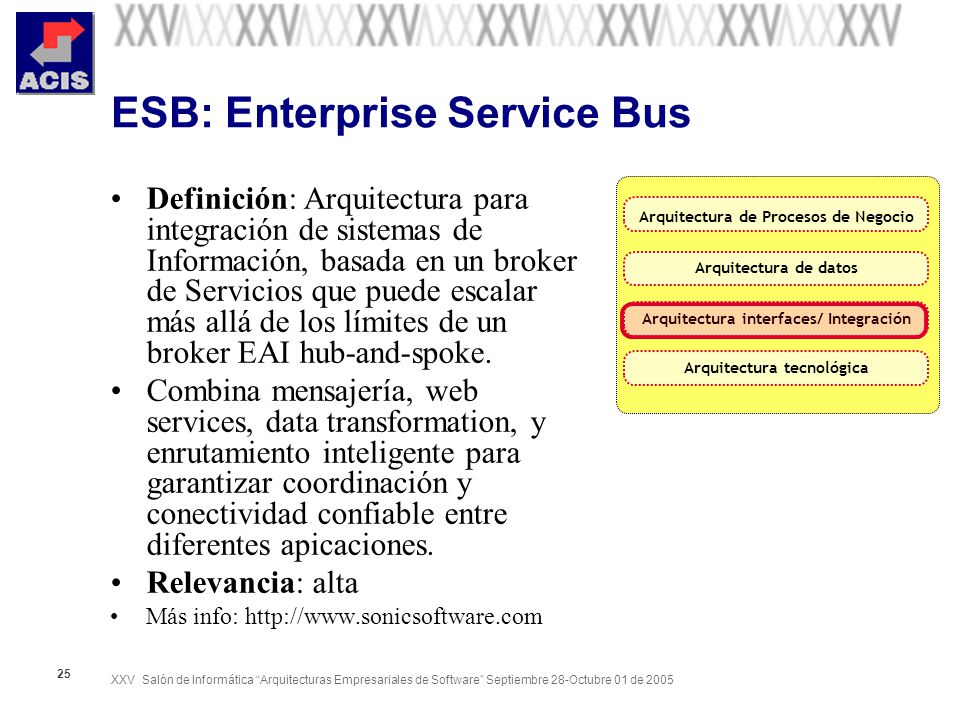

25 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de ESB: Enterprise Service Bus Definición: Arquitectura para integración de sistemas de Información, basada en un broker de Servicios que puede escalar más allá de los límites de un broker EAI hub-and-spoke. Combina mensajería, web services, data transformation, y enrutamiento inteligente para garantizar coordinación y conectividad confiable entre diferentes apicaciones. Relevancia: alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

26 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de BPEL4WS: Business Process Execution Language for Web Services Definición: dialecto XML que permite especificar la manera en que se debe llevar a cabo ejecución de procesos de negocio de largo o corto tiempo de ejecución. Generado a partir de WSFL y Xlang estándares de IBM y Microsoft respectivamente. Es utilizada principalmente en productos ESB y BPM. Relevancia: alta Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

27 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de WS-BPEL: Web Services Business Process Execution Language Definición: Recomendación oficial de Organization for the Advancement of Structured Information Standards (OASIS) como lenguaje para ejecución de procesos de negocio. WS-BPEL 2.0. es el sucesor de BPEL4WS1.1; tiene algunas características diferentes e incompatibles con su antecesor. Relevancia: alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

28 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de SAML: Security Assertion Markup Language Definición: Framework desarrollado por OASIS, basado en XML para intercambiar información de seguridad. Relevancia: media Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

29 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de EII: Enterprise Information Integration Definición: Proceso, que usando métodos de abstracción de datos, se enfoca en solucionar los problemas derivados de la heterogeneidad y contextualización de los sistemas de información. Uniformar la representación y el acceso a los datos es su objetivo principal. Relevancia: media/alta Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

30 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de eTOM: enhanced Telecom Operations Map Definición: Estándar ampliamente usado y aceptado para definir procesos de negocio en la industria de las telecomunicaciones. Relevancia: alta Más info: 7 Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

31 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de IFX: Interactive Financial eXchange Definición: Framework XML para intercambio electrónico business-to-business entre instituciones financieras. Define un protocolo de mensajes XML para realizar este intercambio. Relevancia: media/alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

32 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de XBRL: Extensible Business Reporting Languaje Definición: Dialecto XML para reportes financieros. Provee un método estándar para preparar y publicar en diferentes formatos reportes de estados financieros. Relevancia: media/alta Más info: 7 Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

33 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de OFX: Open Financial Exchange Definición: OFX es una especificación para intercambio electrónico de datos entre instituciones financieras vía Internet. Creada por CheckFree, Intuit y Microsoft en Relevancia: baja Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

34 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de HL7: Health Level Seven Definición: Estándar internacional para intercambio de datos entre los diferentes actores del sector salud. Para el caso colombiano podríamos decir que los actores son las IPS, EPS, Minprotección, Secretarías de salúd, etc. Relevancia: alta Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

35 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de ebXML: Electronic Business eXtensible Markup Language Definición: conjunto de especificaciones que permiten a las empresas llevar a cabo negocios electrónicos vía Internet. ebXML, provee un método estándar de intercambio de mensajes de negocios. Creado por OASIS y UN/CEFACT. Relevancia: media/baja Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

36 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de Accord Definición: Dialecto XML para la industria de Seguros. Permite a los agentes obtener información de los clientes, enviarla a los aseguradores y recibir como respuesta cotizaciones. Relevancia: media Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

37 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de ITIL: Information Technology Infrastructure Library Definición: Marco de referencia de las mejores prácticas que propenden por la calidad de los servicios computacionales de TI. ITIL se ocupa de dar lineamientos en cuanto estructura organizacional y perfiles necesarios para una organización de TI, presentando un completo conjunto de procedimientos para manejo de operaciones de TI. Desarrollado por la Office of Government Commerce (OGC) of UK Relevancia: media Más info: Arquitectura de Procesos de Negocio Arquitectura de datos Arquitectura interfaces/ Integración Arquitectura tecnológica

38 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de El camino es largo y culebrero

39 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de ¿ Preguntas ?
