ISI374 – Arquitectura de Computadores Clase 13: Segmentación (Pipelining) Pt.2 Departamento de Ingeniería de Sistemas Universidad de Antioquia 2010-1.

Presentaciones similares


Presentación del tema: "ISI374 – Arquitectura de Computadores Clase 13: Segmentación (Pipelining) Pt.2 Departamento de Ingeniería de Sistemas Universidad de Antioquia 2010-1."— Transcripción de la presentación:

1 ISI374 – Arquitectura de Computadores Clase 13: Segmentación (Pipelining) Pt.2 Departamento de Ingeniería de Sistemas Universidad de Antioquia

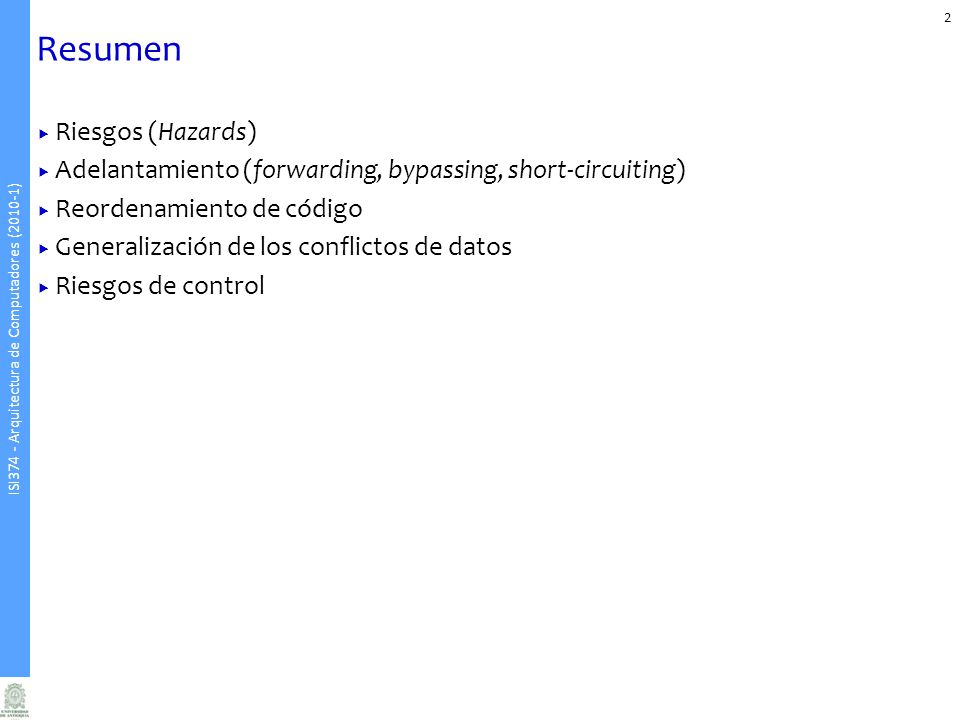

2 ISI374 - Arquitectura de Computadores (2010-1) 2 Resumen Riesgos (Hazards) Adelantamiento (forwarding, bypassing, short-circuiting) Reordenamiento de código Generalización de los conflictos de datos Riesgos de control

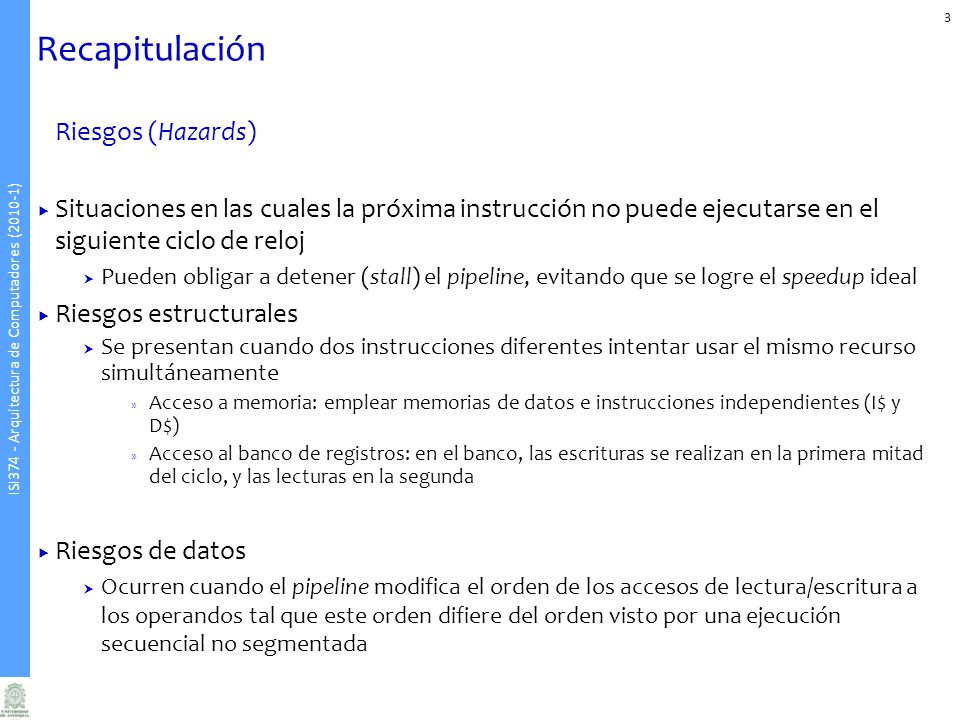

3 ISI374 - Arquitectura de Computadores (2010-1) Recapitulación Riesgos (Hazards) Situaciones en las cuales la próxima instrucción no puede ejecutarse en el siguiente ciclo de reloj Pueden obligar a detener (stall) el pipeline, evitando que se logre el speedup ideal Riesgos estructurales Se presentan cuando dos instrucciones diferentes intentar usar el mismo recurso simultáneamente » Acceso a memoria: emplear memorias de datos e instrucciones independientes (I$ y D$) » Acceso al banco de registros: en el banco, las escrituras se realizan en la primera mitad del ciclo, y las lecturas en la segunda Riesgos de datos Ocurren cuando el pipeline modifica el orden de los accesos de lectura/escritura a los operandos tal que este orden difiere del orden visto por una ejecución secuencial no segmentada 3

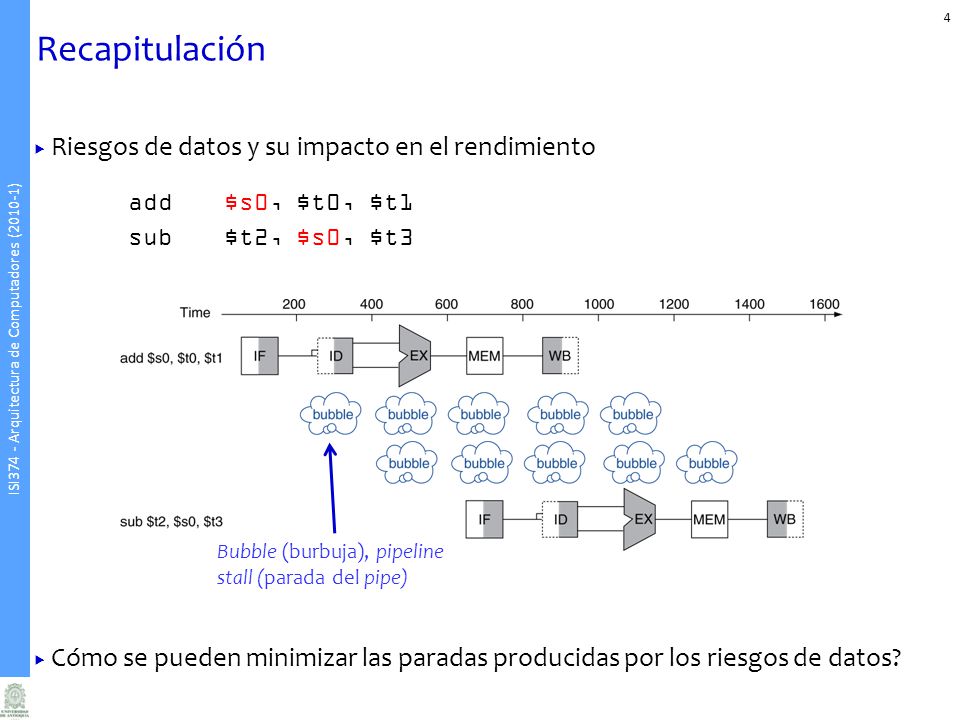

4 ISI374 - Arquitectura de Computadores (2010-1) Recapitulación Riesgos de datos y su impacto en el rendimiento add$s0, $t0, $t1 sub$t2, $s0, $t3 Cómo se pueden minimizar las paradas producidas por los riesgos de datos? 4 Bubble (burbuja), pipeline stall (parada del pipe)

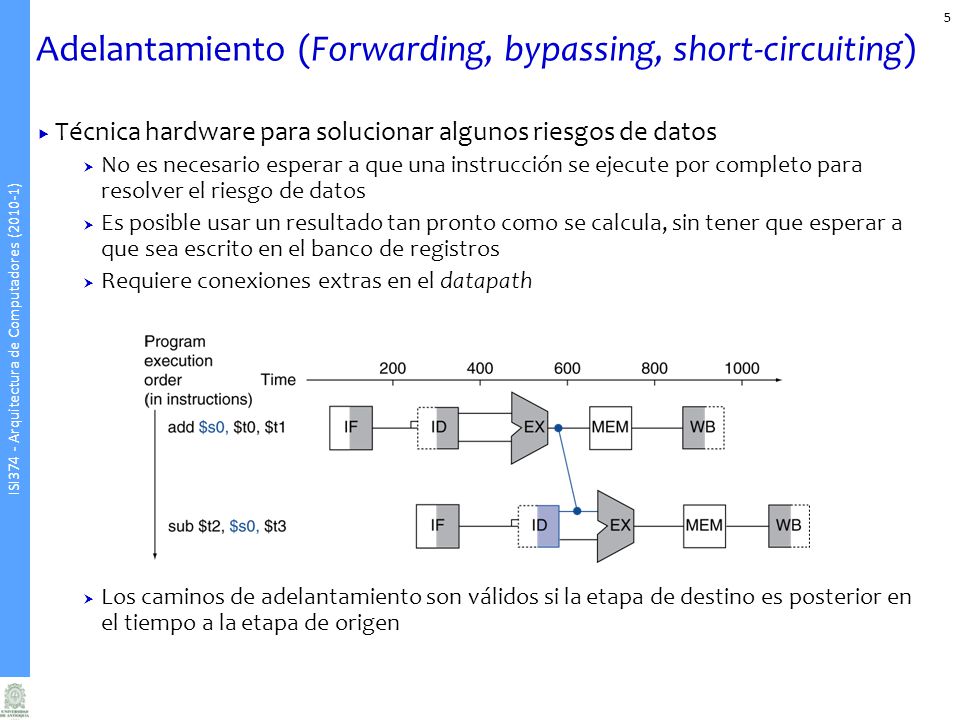

5 ISI374 - Arquitectura de Computadores (2010-1) Adelantamiento (Forwarding, bypassing, short-circuiting) Técnica hardware para solucionar algunos riesgos de datos No es necesario esperar a que una instrucción se ejecute por completo para resolver el riesgo de datos Es posible usar un resultado tan pronto como se calcula, sin tener que esperar a que sea escrito en el banco de registros Requiere conexiones extras en el datapath Los caminos de adelantamiento son válidos si la etapa de destino es posterior en el tiempo a la etapa de origen 5

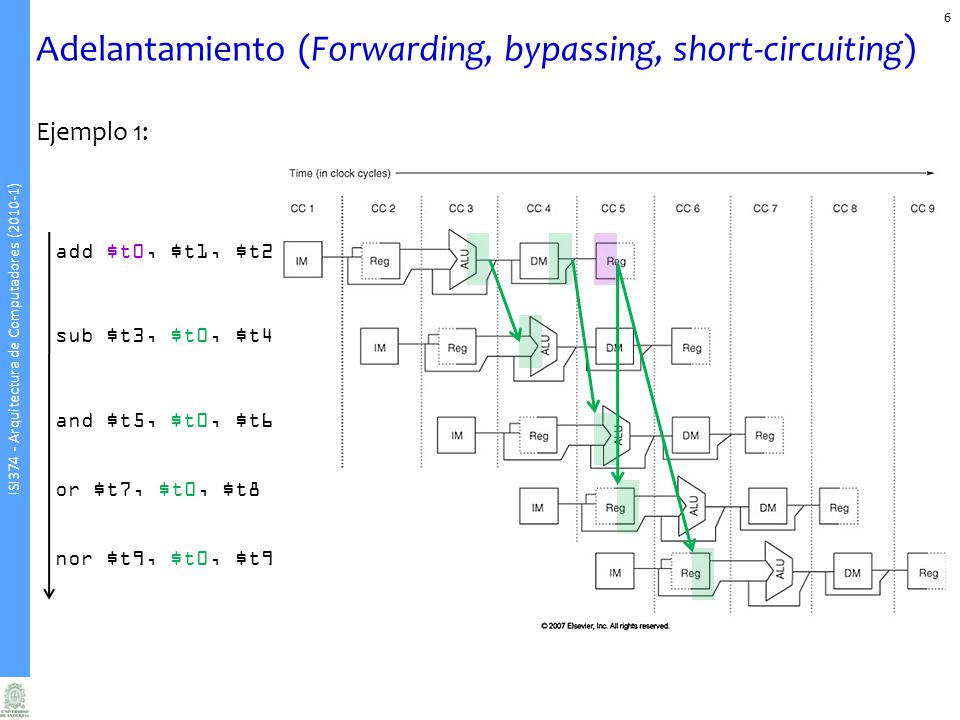

6 ISI374 - Arquitectura de Computadores (2010-1) Adelantamiento (Forwarding, bypassing, short-circuiting) Ejemplo 1: add $t0, $t1, $t2 sub $t3, $t0, $t4 and $t5, $t0, $t6 or $t7, $t0, $t8 nor $t9, $t0, $t9 6

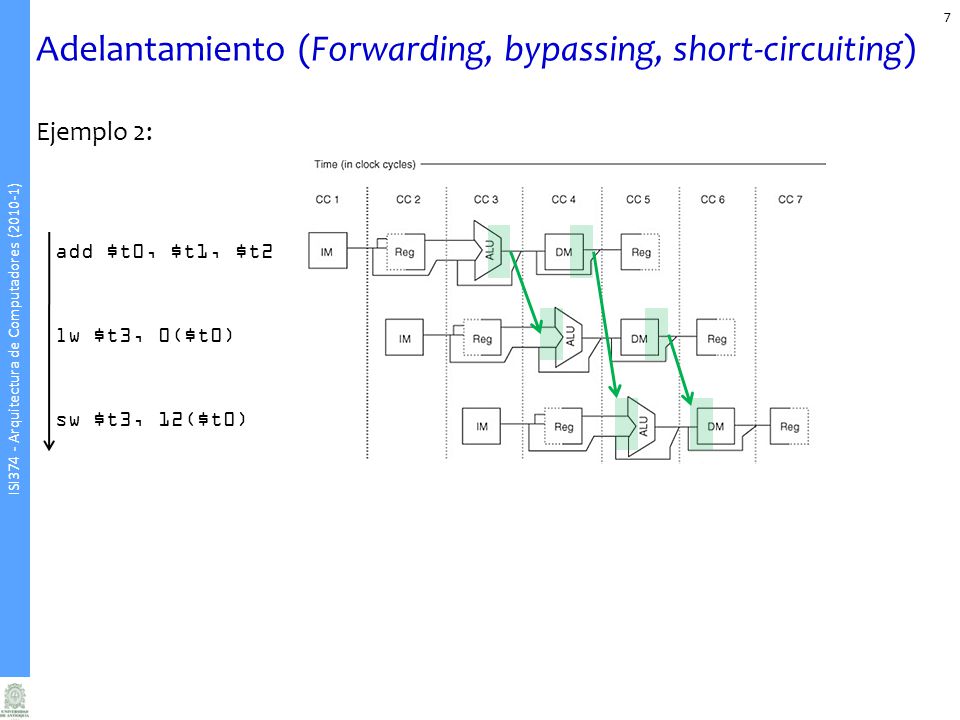

7 ISI374 - Arquitectura de Computadores (2010-1) Ejemplo 2: add $t0, $t1, $t2 lw $t3, 0($t0) sw $t3, 12($t0) Adelantamiento (Forwarding, bypassing, short-circuiting) 7

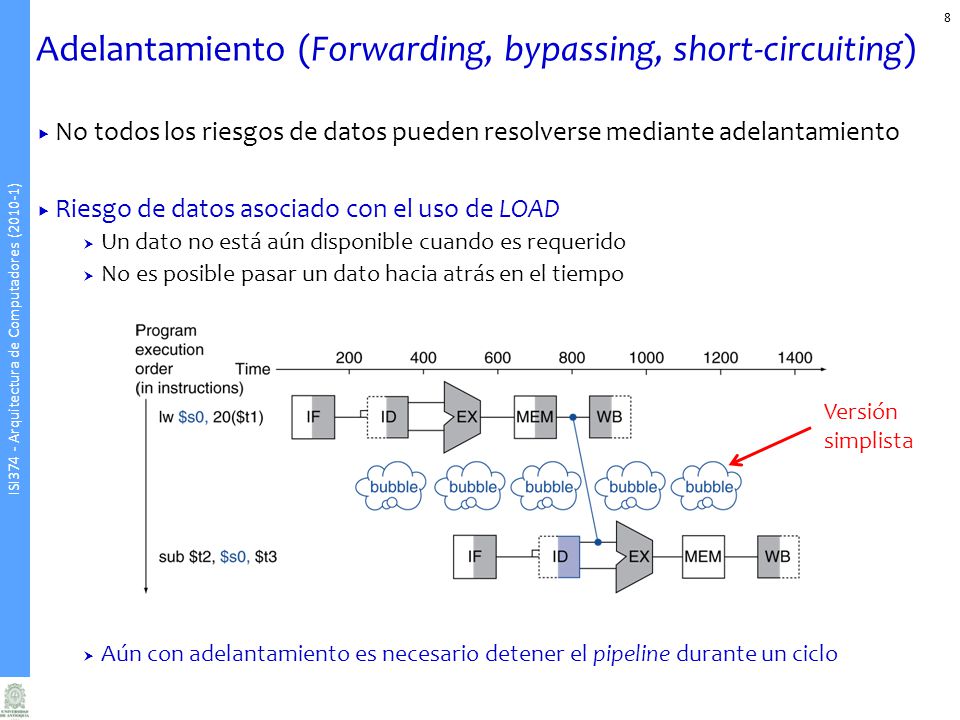

8 ISI374 - Arquitectura de Computadores (2010-1) No todos los riesgos de datos pueden resolverse mediante adelantamiento Riesgo de datos asociado con el uso de LOAD Un dato no está aún disponible cuando es requerido No es posible pasar un dato hacia atrás en el tiempo Aún con adelantamiento es necesario detener el pipeline durante un ciclo Adelantamiento (Forwarding, bypassing, short-circuiting) 8 Versión simplista

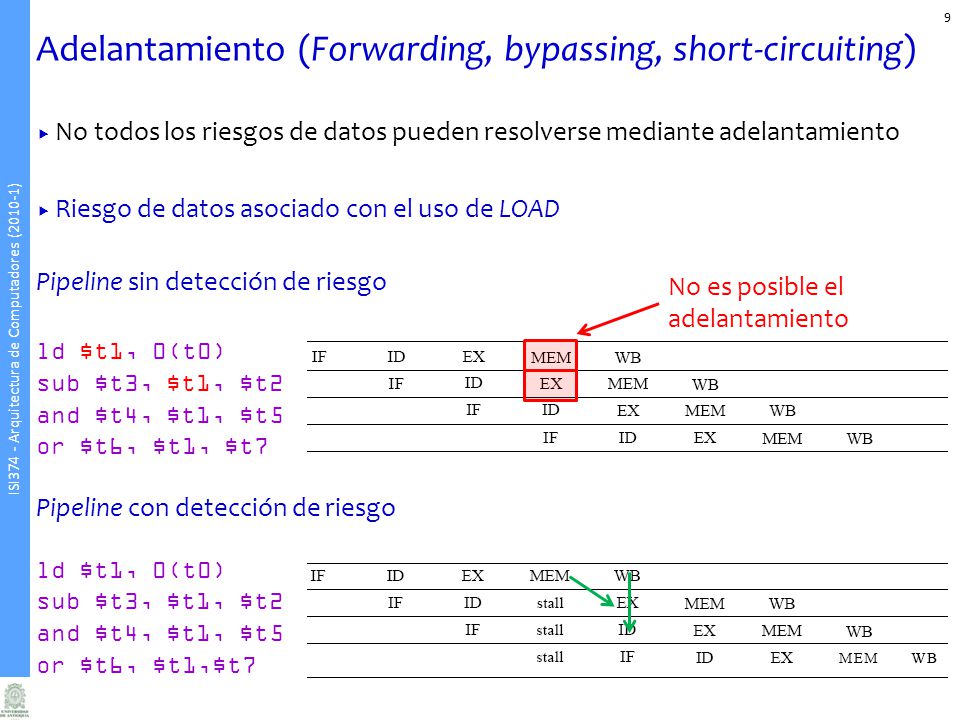

9 ISI374 - Arquitectura de Computadores (2010-1) No todos los riesgos de datos pueden resolverse mediante adelantamiento Riesgo de datos asociado con el uso de LOAD Pipeline sin detección de riesgo ld $t1, 0(t0) sub $t3, $t1, $t2 and $t4, $t1, $t5 or $t6, $t1, $t7 Pipeline con detección de riesgo ld $t1, 0(t0) sub $t3, $t1, $t2 and $t4, $t1, $t5 or $t6, $t1,$t7 Adelantamiento (Forwarding, bypassing, short-circuiting) 9 No es posible el adelantamiento

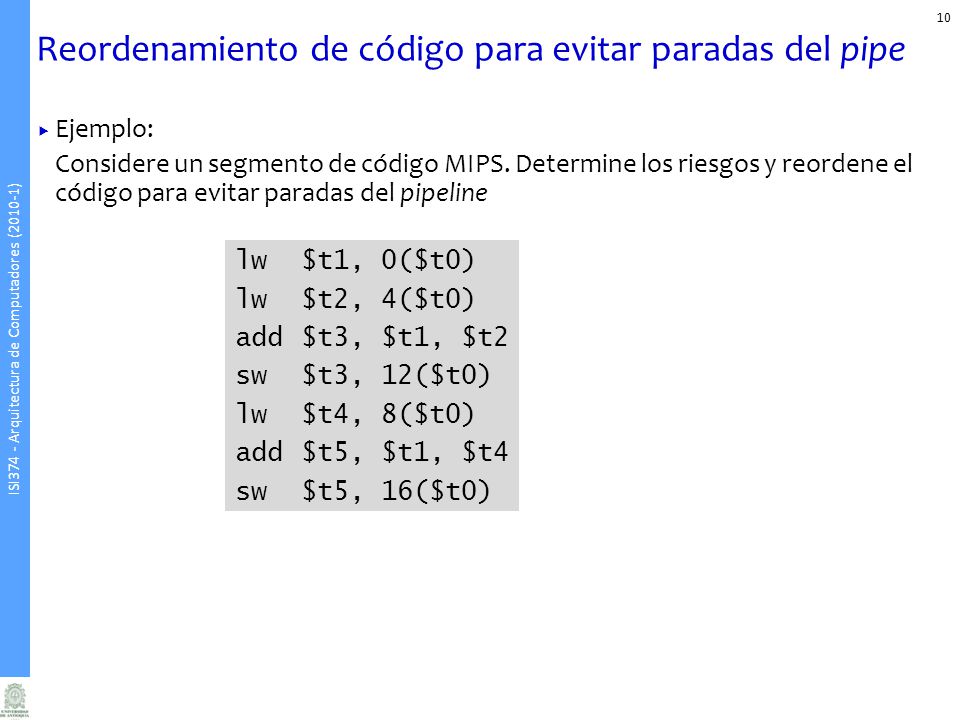

10 ISI374 - Arquitectura de Computadores (2010-1) Reordenamiento de código para evitar paradas del pipe Ejemplo: Considere un segmento de código MIPS. Determine los riesgos y reordene el código para evitar paradas del pipeline 10 lw$t1, 0($t0) lw$t2, 4($t0) add$t3, $t1, $t2 sw$t3, 12($t0) lw$t4, 8($t0) add$t5, $t1, $t4 sw$t5, 16($t0)

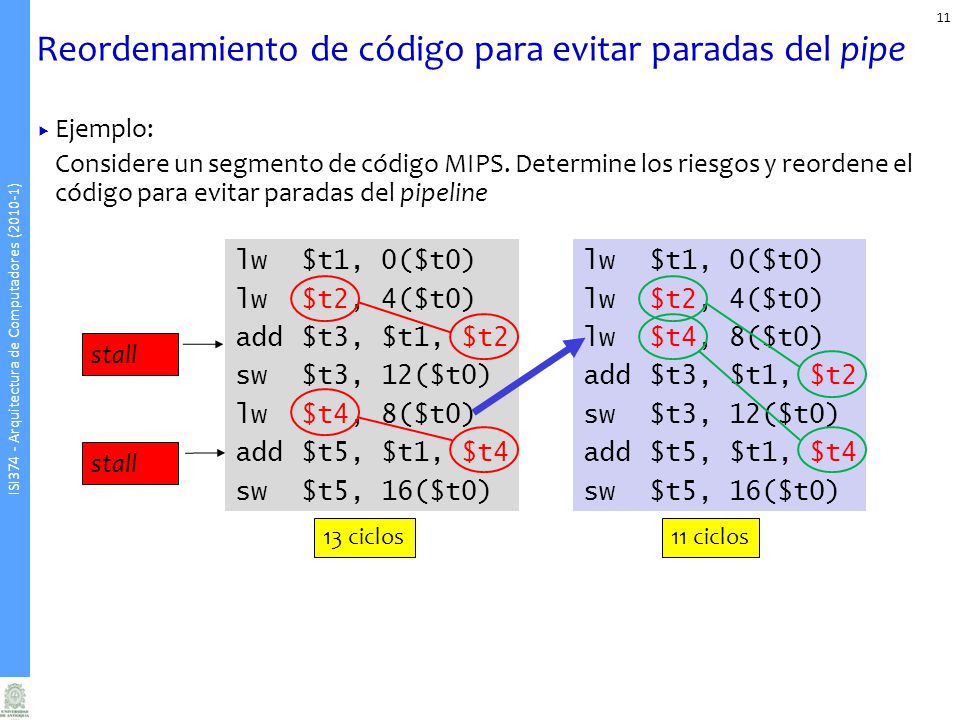

11 ISI374 - Arquitectura de Computadores (2010-1) Reordenamiento de código para evitar paradas del pipe Ejemplo: Considere un segmento de código MIPS. Determine los riesgos y reordene el código para evitar paradas del pipeline 11 lw$t1, 0($t0) lw$t2, 4($t0) add$t3, $t1, $t2 sw$t3, 12($t0) lw$t4, 8($t0) add$t5, $t1, $t4 sw$t5, 16($t0) lw$t1, 0($t0) lw$t2, 4($t0) add$t3, $t1, $t2 sw$t3, 12($t0) lw$t4, 8($t0) add$t5, $t1, $t4 sw$t5, 16($t0) stall lw$t1, 0($t0) lw$t2, 4($t0) lw$t4, 8($t0) add$t3, $t1, $t2 sw$t3, 12($t0) add$t5, $t1, $t4 sw$t5, 16($t0) 11 ciclos13 ciclos

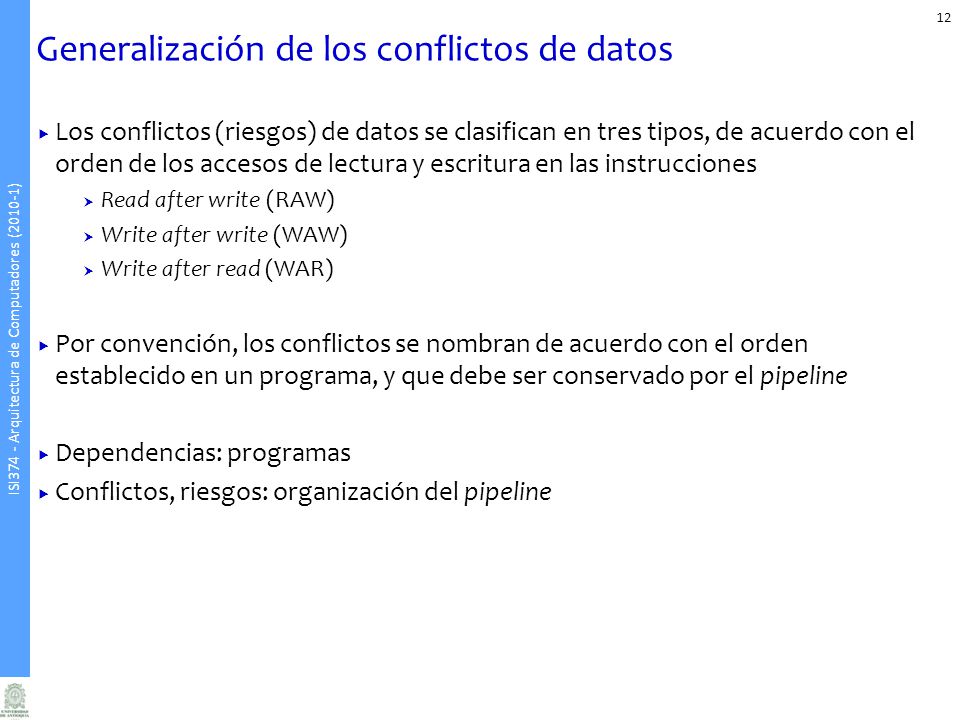

12 ISI374 - Arquitectura de Computadores (2010-1) Generalización de los conflictos de datos Los conflictos (riesgos) de datos se clasifican en tres tipos, de acuerdo con el orden de los accesos de lectura y escritura en las instrucciones Read after write (RAW) Write after write (WAW) Write after read (WAR) Por convención, los conflictos se nombran de acuerdo con el orden establecido en un programa, y que debe ser conservado por el pipeline Dependencias: programas Conflictos, riesgos: organización del pipeline 12

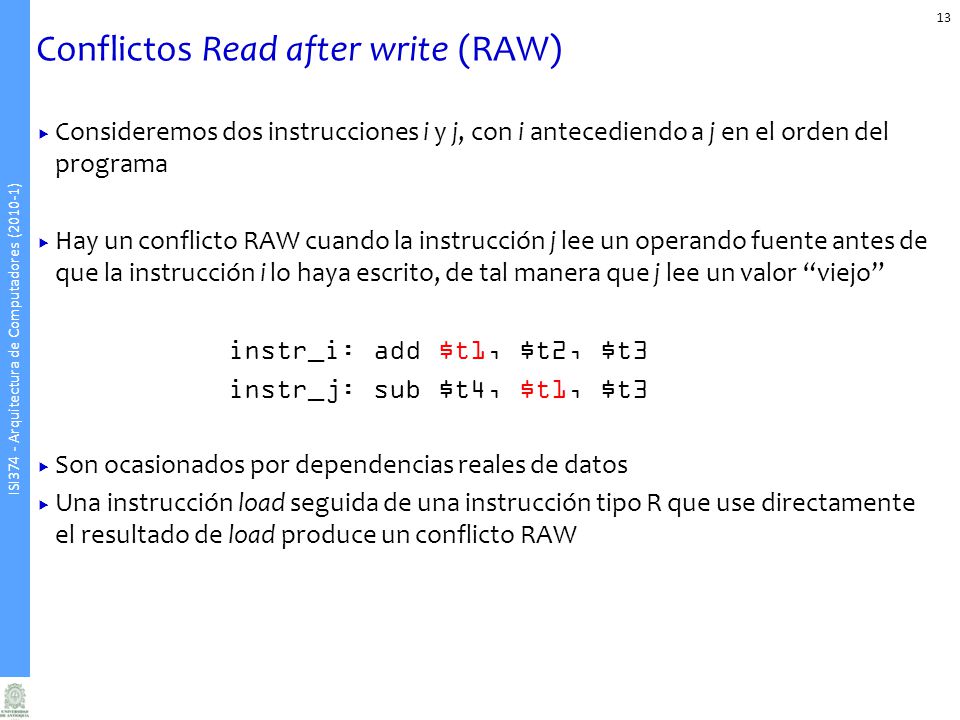

13 ISI374 - Arquitectura de Computadores (2010-1) Consideremos dos instrucciones i y j, con i antecediendo a j en el orden del programa Hay un conflicto RAW cuando la instrucción j lee un operando fuente antes de que la instrucción i lo haya escrito, de tal manera que j lee un valor viejo instr_i: add $t1, $t2, $t3 instr_j: sub $t4, $t1, $t3 Son ocasionados por dependencias reales de datos Una instrucción load seguida de una instrucción tipo R que use directamente el resultado de load produce un conflicto RAW Conflictos Read after write (RAW) 13

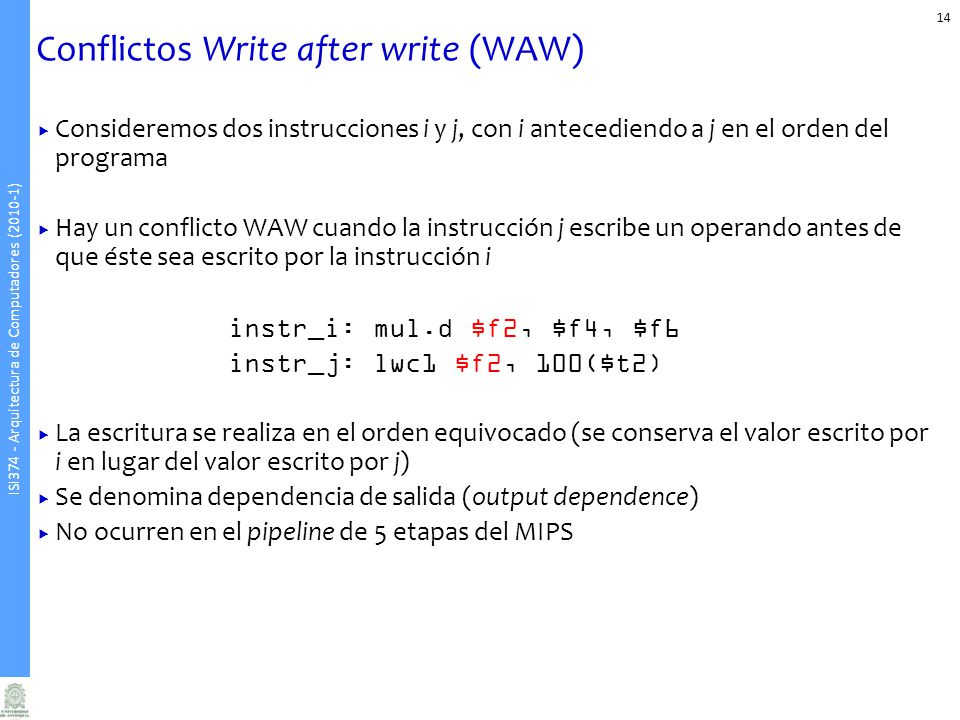

14 ISI374 - Arquitectura de Computadores (2010-1) Conflictos Write after write (WAW) Consideremos dos instrucciones i y j, con i antecediendo a j en el orden del programa Hay un conflicto WAW cuando la instrucción j escribe un operando antes de que éste sea escrito por la instrucción i instr_i: mul.d $f2, $f4, $f6 instr_j: lwc1 $f2, 100($t2) La escritura se realiza en el orden equivocado (se conserva el valor escrito por i en lugar del valor escrito por j) Se denomina dependencia de salida (output dependence) No ocurren en el pipeline de 5 etapas del MIPS 14

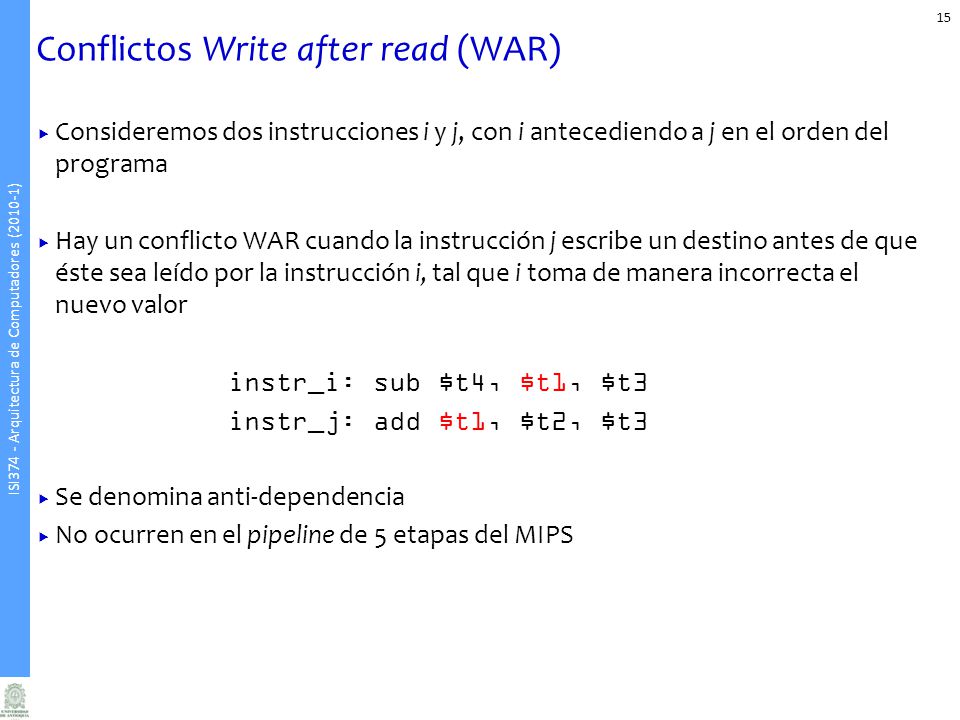

15 ISI374 - Arquitectura de Computadores (2010-1) Conflictos Write after read (WAR) Consideremos dos instrucciones i y j, con i antecediendo a j en el orden del programa Hay un conflicto WAR cuando la instrucción j escribe un destino antes de que éste sea leído por la instrucción i, tal que i toma de manera incorrecta el nuevo valor instr_i: sub $t4, $t1, $t3 instr_j: add $t1, $t2, $t3 Se denomina anti-dependencia No ocurren en el pipeline de 5 etapas del MIPS 15

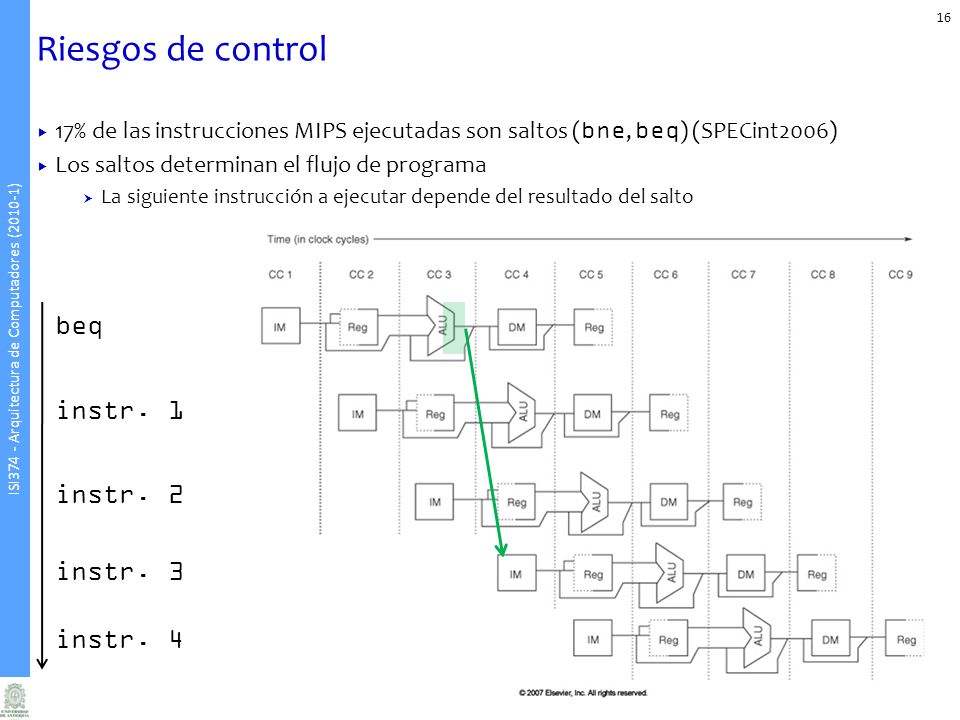

16 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control 17% de las instrucciones MIPS ejecutadas son saltos ( bne, beq ) (SPECint2006) Los saltos determinan el flujo de programa La siguiente instrucción a ejecutar depende del resultado del salto beq instr. 1 instr. 2 instr. 3 instr. 4 16

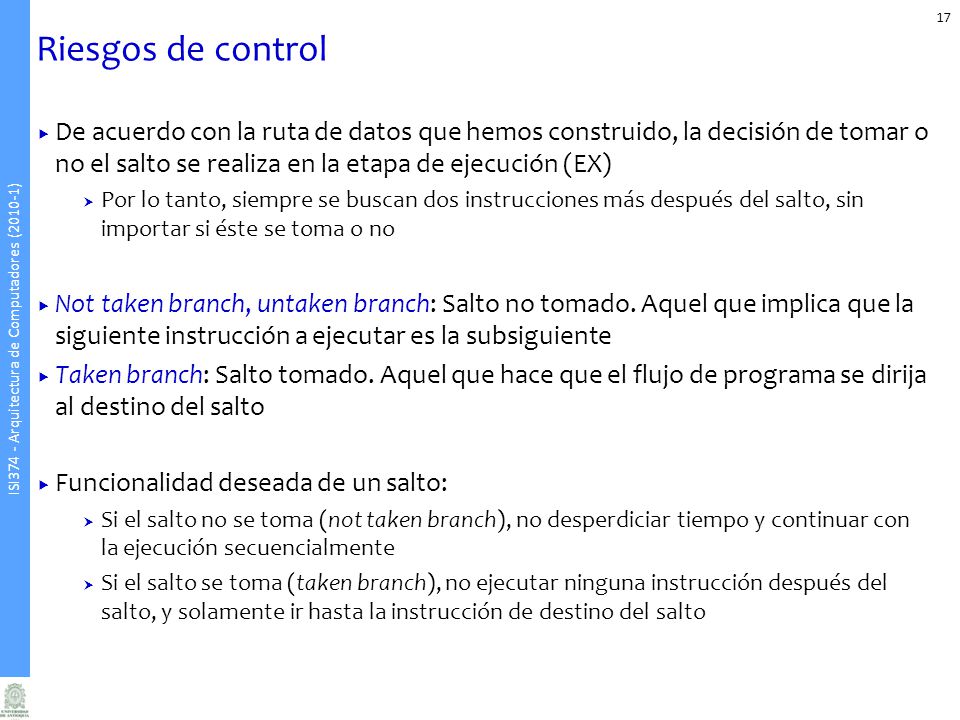

17 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control De acuerdo con la ruta de datos que hemos construido, la decisión de tomar o no el salto se realiza en la etapa de ejecución (EX) Por lo tanto, siempre se buscan dos instrucciones más después del salto, sin importar si éste se toma o no Not taken branch, untaken branch: Salto no tomado. Aquel que implica que la siguiente instrucción a ejecutar es la subsiguiente Taken branch: Salto tomado. Aquel que hace que el flujo de programa se dirija al destino del salto Funcionalidad deseada de un salto: Si el salto no se toma (not taken branch), no desperdiciar tiempo y continuar con la ejecución secuencialmente Si el salto se toma (taken branch), no ejecutar ninguna instrucción después del salto, y solamente ir hasta la instrucción de destino del salto 17

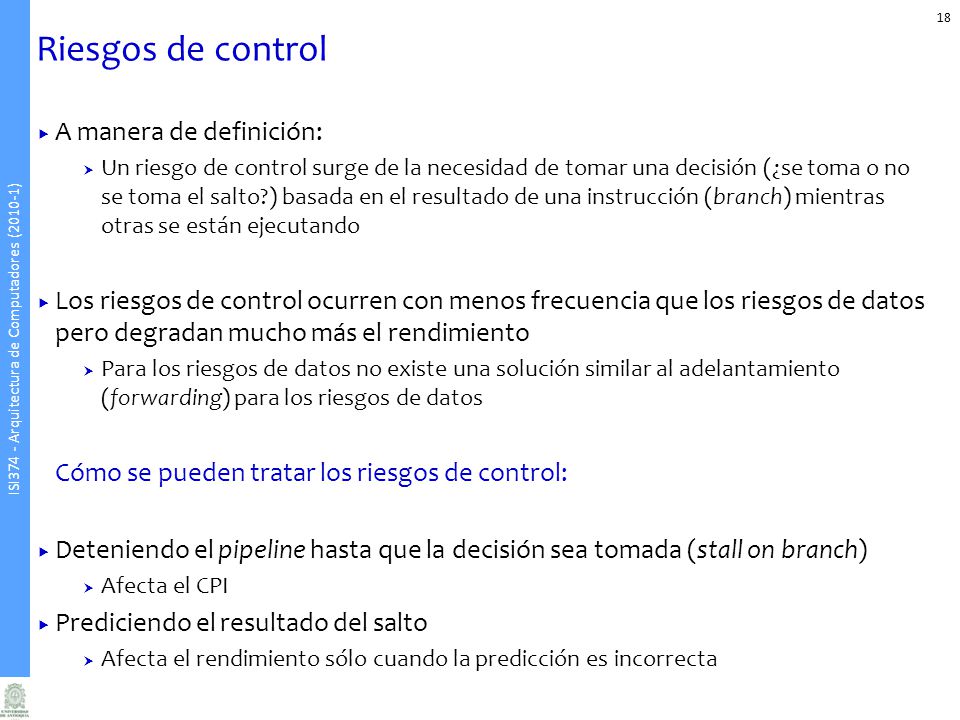

18 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control A manera de definición: Un riesgo de control surge de la necesidad de tomar una decisión (¿se toma o no se toma el salto?) basada en el resultado de una instrucción (branch) mientras otras se están ejecutando Los riesgos de control ocurren con menos frecuencia que los riesgos de datos pero degradan mucho más el rendimiento Para los riesgos de datos no existe una solución similar al adelantamiento (forwarding) para los riesgos de datos Cómo se pueden tratar los riesgos de control: Deteniendo el pipeline hasta que la decisión sea tomada (stall on branch) Afecta el CPI Prediciendo el resultado del salto Afecta el rendimiento sólo cuando la predicción es incorrecta 18

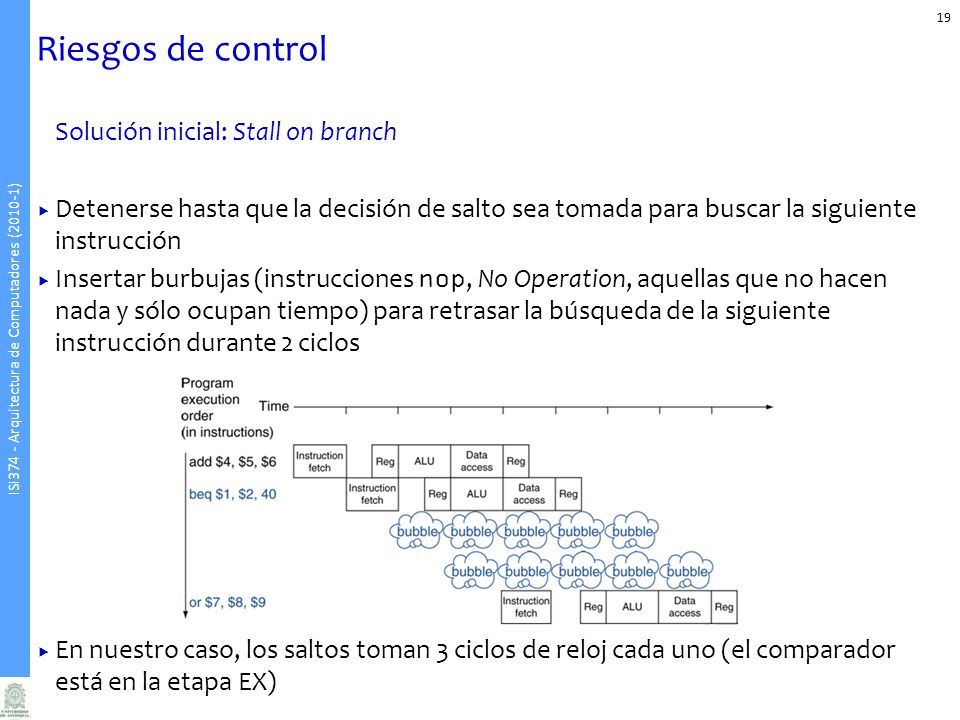

19 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control Solución inicial: Stall on branch Detenerse hasta que la decisión de salto sea tomada para buscar la siguiente instrucción Insertar burbujas (instrucciones nop, No Operation, aquellas que no hacen nada y sólo ocupan tiempo) para retrasar la búsqueda de la siguiente instrucción durante 2 ciclos En nuestro caso, los saltos toman 3 ciclos de reloj cada uno (el comparador está en la etapa EX) 19

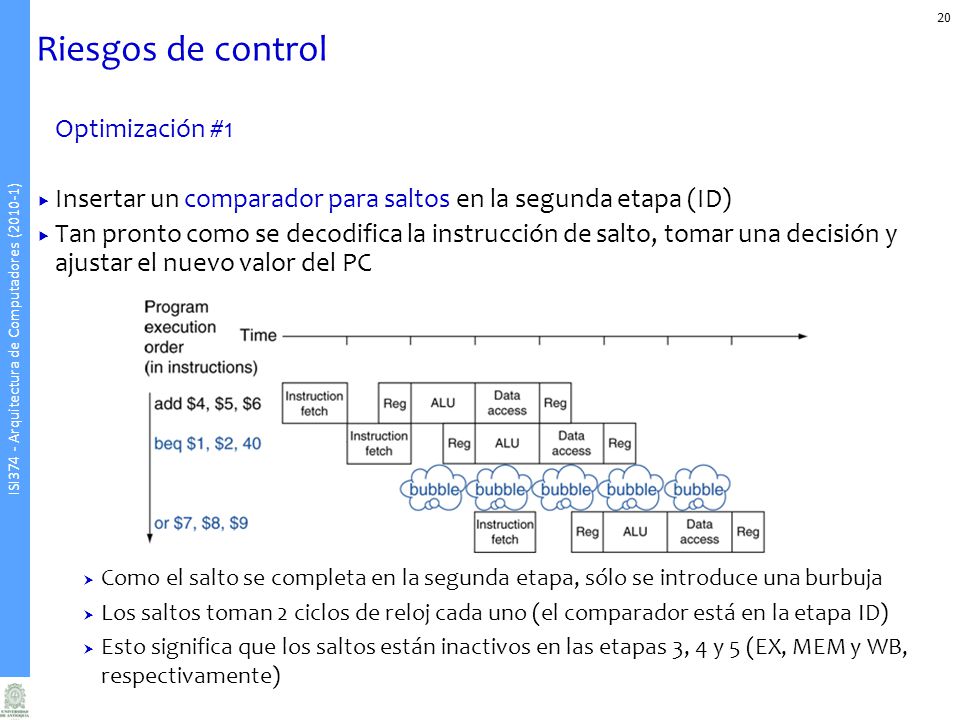

20 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control Optimización #1 Insertar un comparador para saltos en la segunda etapa (ID) Tan pronto como se decodifica la instrucción de salto, tomar una decisión y ajustar el nuevo valor del PC Como el salto se completa en la segunda etapa, sólo se introduce una burbuja Los saltos toman 2 ciclos de reloj cada uno (el comparador está en la etapa ID) Esto significa que los saltos están inactivos en las etapas 3, 4 y 5 (EX, MEM y WB, respectivamente) 20

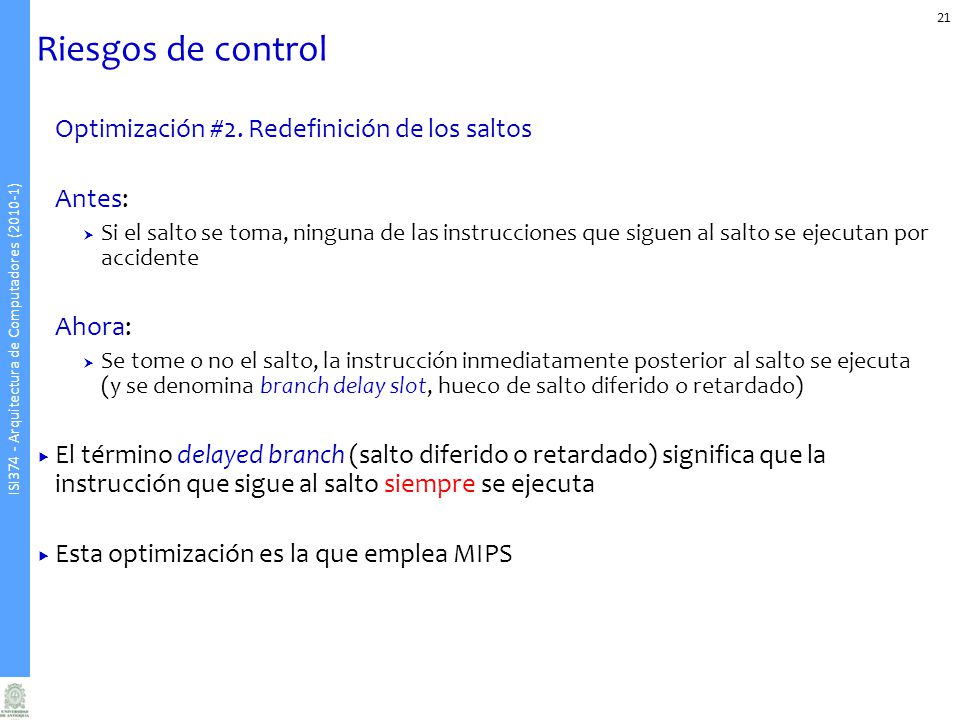

21 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control Optimización #2. Redefinición de los saltos Antes: Si el salto se toma, ninguna de las instrucciones que siguen al salto se ejecutan por accidente Ahora: Se tome o no el salto, la instrucción inmediatamente posterior al salto se ejecuta (y se denomina branch delay slot, hueco de salto diferido o retardado) El término delayed branch (salto diferido o retardado) significa que la instrucción que sigue al salto siempre se ejecuta Esta optimización es la que emplea MIPS 21

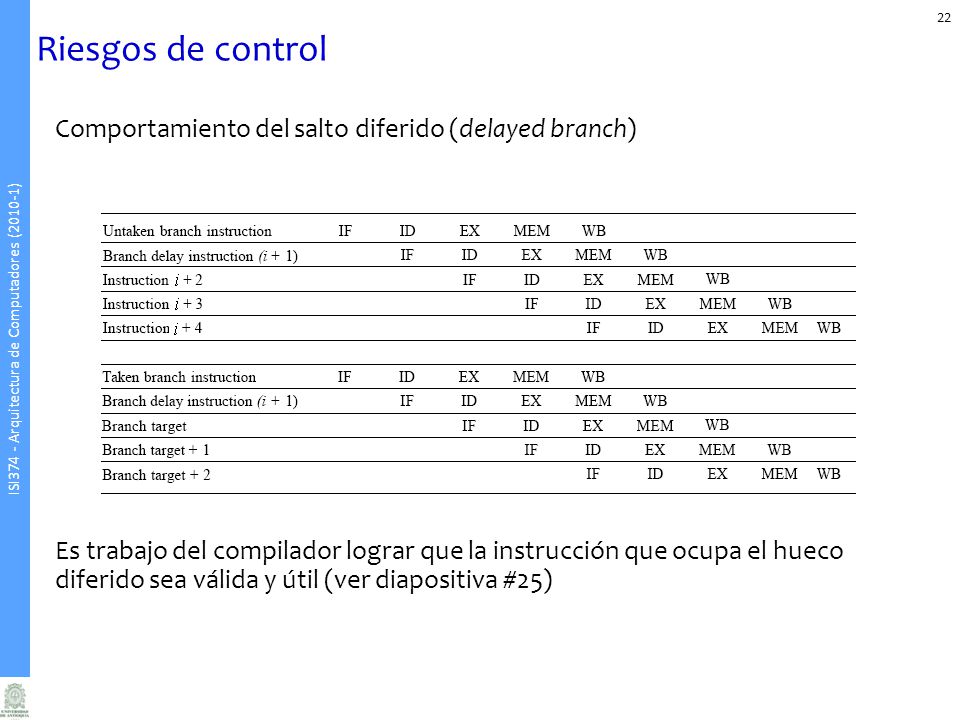

22 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control Comportamiento del salto diferido (delayed branch) Es trabajo del compilador lograr que la instrucción que ocupa el hueco diferido sea válida y útil (ver diapositiva #25) 22

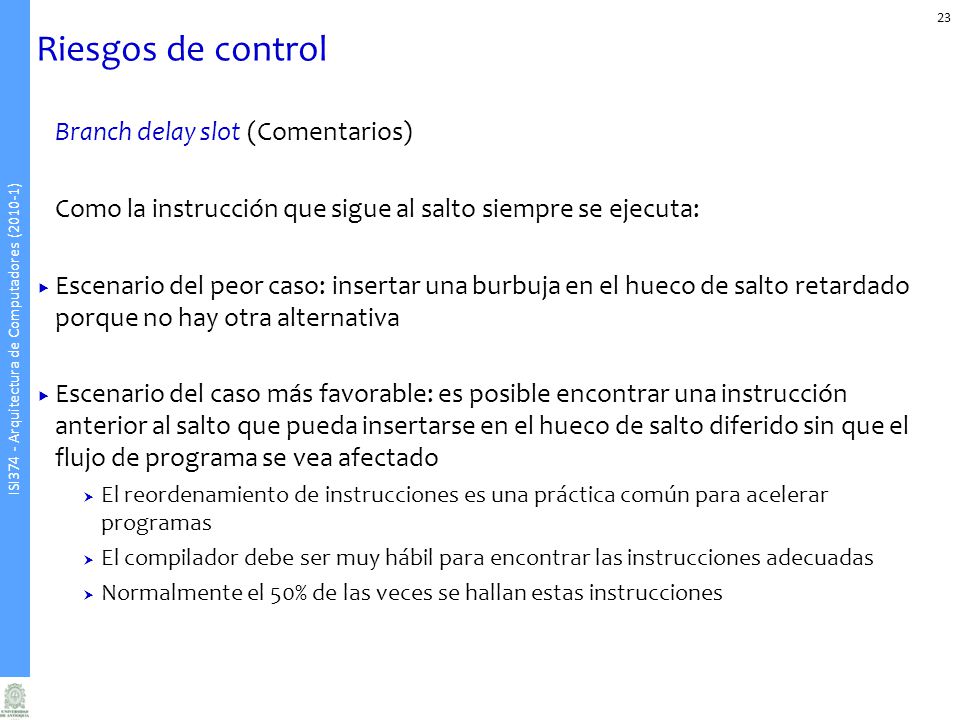

23 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control Branch delay slot (Comentarios) Como la instrucción que sigue al salto siempre se ejecuta: Escenario del peor caso: insertar una burbuja en el hueco de salto retardado porque no hay otra alternativa Escenario del caso más favorable: es posible encontrar una instrucción anterior al salto que pueda insertarse en el hueco de salto diferido sin que el flujo de programa se vea afectado El reordenamiento de instrucciones es una práctica común para acelerar programas El compilador debe ser muy hábil para encontrar las instrucciones adecuadas Normalmente el 50% de las veces se hallan estas instrucciones 23

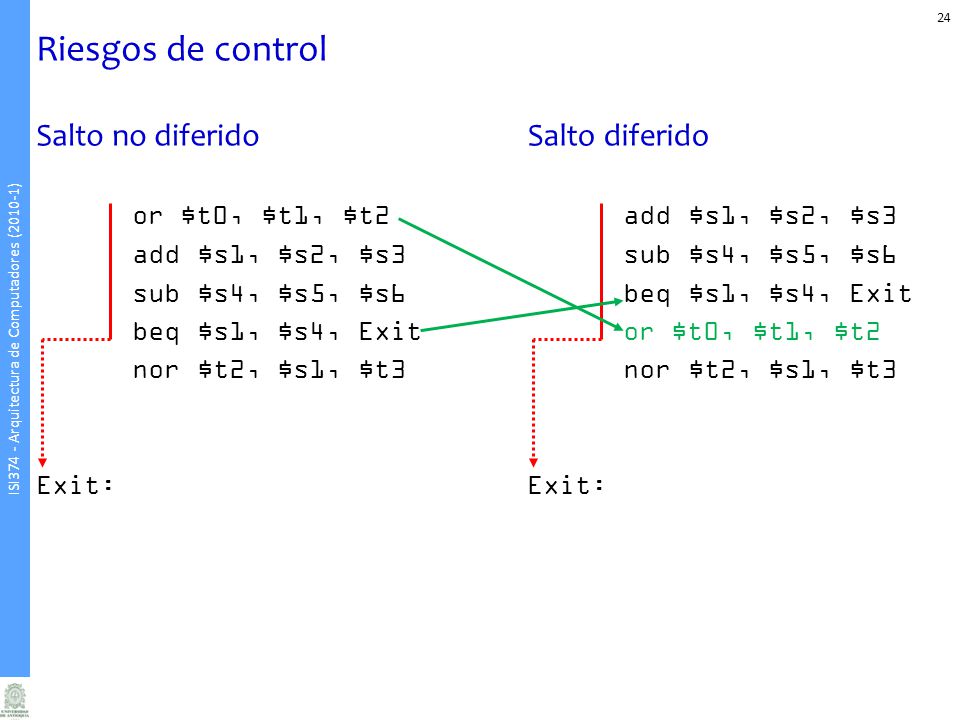

24 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control 24 Salto no diferido or $t0, $t1, $t2 add $s1, $s2, $s3 sub $s4, $s5, $s6 beq $s1, $s4, Exit nor $t2, $s1, $t3 Exit: Salto diferido add $s1, $s2, $s3 sub $s4, $s5, $s6 beq $s1, $s4, Exit or $t0, $t1, $t2 nor $t2, $s1, $t3 Exit:

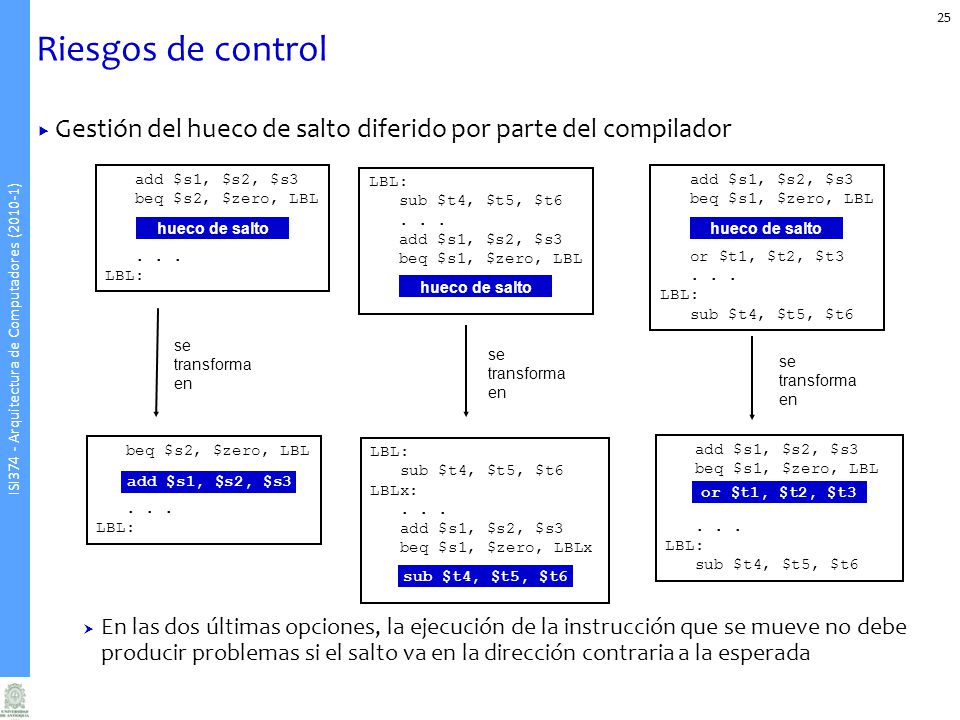

25 ISI374 - Arquitectura de Computadores (2010-1) Riesgos de control Gestión del hueco de salto diferido por parte del compilador En las dos últimas opciones, la ejecución de la instrucción que se mueve no debe producir problemas si el salto va en la dirección contraria a la esperada 25 add $s1, $s2, $s3 beq $s2, $zero, LBL... LBL: hueco de salto beq $s2, $zero, LBL... LBL: add $s1, $s2, $s3 LBL: sub $t4, $t5, $t6... add $s1, $s2, $s3 beq $s1, $zero, LBL hueco de salto LBL: sub $t4, $t5, $t6 LBLx:... add $s1, $s2, $s3 beq $s1, $zero, LBLx sub $t4, $t5, $t6 se transforma en se transforma en add $s1, $s2, $s3 beq $s1, $zero, LBL or $t1, $t2, $t3... LBL: sub $t4, $t5, $t6 hueco de salto add $s1, $s2, $s3 beq $s1, $zero, LBL... LBL: sub $t4, $t5, $t6 or $t1, $t2, $t3 se transforma en

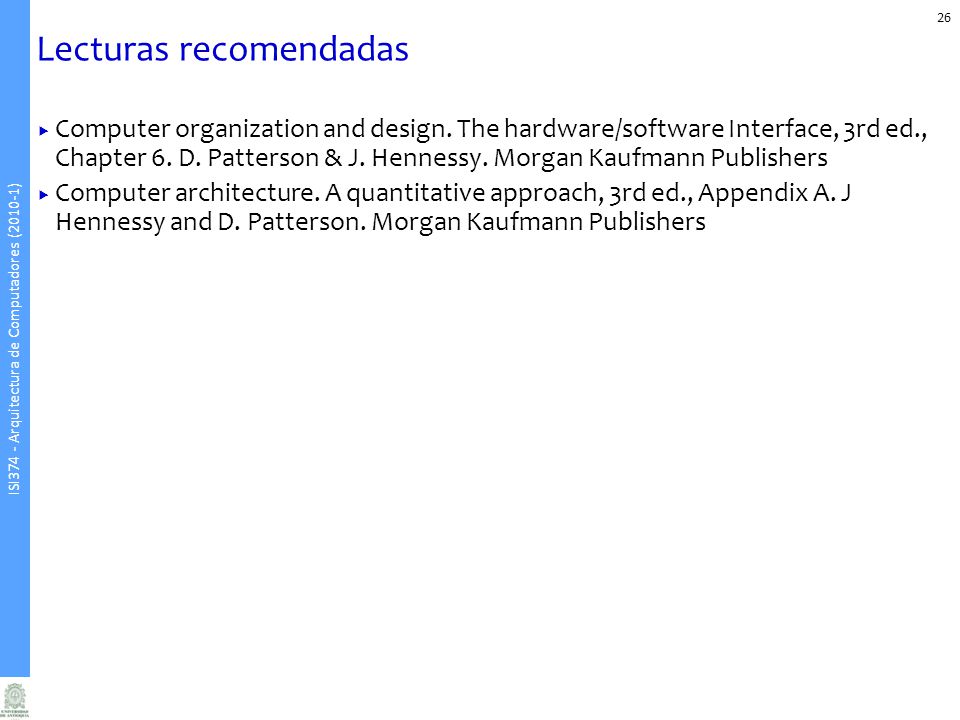

26 ISI374 - Arquitectura de Computadores (2010-1) 26 Lecturas recomendadas Computer organization and design. The hardware/software Interface, 3rd ed., Chapter 6. D. Patterson & J. Hennessy. Morgan Kaufmann Publishers Computer architecture. A quantitative approach, 3rd ed., Appendix A. J Hennessy and D. Patterson. Morgan Kaufmann Publishers
