1 El Enlace Covalente. » Estructuras de Lewis: · Regla del Octete
25/03/2017 El Enlace Covalente. » Estructuras de Lewis: · Regla del Octete · Formas resonantes · Excepciones a la regla del octete » Geometría Molecular: · Teoría VSEPR » Polaridad de las Moléculas: · Enlaces covalentes polares y no polares · Moléculas polares y no polares » Orbitales Atómicos-Hibridación: · Orbitales híbridos · Enlaces sigma y pi

2 El Enlace Covalente. Formación de molécula
25/03/2017 El Enlace Covalente. Formación de molécula Energía de enlace  Energía desprendida en la formación del enlace entre dos átomos en estado gas. Energía de disociación enlace = - Energía de enlace Forma molecular Forma molecular está determinada por: » Distancia de enlace o longitud de enlace  Distancia en línea recta, entre los núcleos de los dos átomos enlazados. » Angulo de enlace  Angulo formado entre dos enlaces que contienen un átomo en común.

3 La idea de enlace covalente fue sugerida en 1916 por G. N. Lewis:
Estructuras de Lewis Los gases nobles presentan gran estabilidad química, y existen como moléculas mono-atómicas. e- de valencia He Ne Ar Kr Xe Rn 8 Su configuración electrónica es muy estable y contiene 8 e- en la capa de valencia (excepto el He). La idea de enlace covalente fue sugerida en 1916 por G. N. Lewis: Los átomos pueden adquirir estructura de gas noble compartiendo electrones para formar un enlace de pares de electrones. G. N. Lewis

4 Estructuras de Lewis Molécula de Hidrógeno: H2
Tipos de enlaces covalentes:

5 Estructuras de Lewis Enlace covalente vs Enlace iónico

6 Estructuras de Lewis » En el enlace sólo participan los electrones de valencia (los que se encuentran alojados en la última capa). Ej.: El enlace en la molécula de agua.

7 X Estructuras de Lewis Símbolos de Lewis:
Son una representación gráfica para comprender donde están los electrones en un átomo, colocando los electrones de valencia como puntos alrededor del símbolo del elemento: X v v

8 Estructuras de Lewis Regla del octeto:
25/03/2017 Estructuras de Lewis Regla del octeto: Los átomos se unen compartiendo electrones hasta conseguir completar la última capa con 8 e- (4 pares de e-) es decir conseguir la configuración de gas noble: s2p6 Tipos de pares de electrones: 1- Pares de e- compartidos entre dos átomos (representado con una línea entre los at. unidos) · enlaces sencillos · enlaces dobles · enlaces triples 2- Pares de e- no compartidos (ó par solitario)

9 ¿Como se dibujan las estructuras de Lewis?
25/03/2017 Estructuras de Lewis ¿Como se dibujan las estructuras de Lewis? 1- Se suman los e- de valencia de los átomos presentes en la molécula. Para un anión poliatómico se le añade un e- más por cada carga negativa y para un catión se restan tantos electrones como cargas positivas. 2- Se dibuja una estructura esquemática con los símbolos atómicos unidos mediante enlaces sencillos. 3- Se calcula el nº de e- de valencia que quedan disponibles. 4- Se distribuyen los e- de forma que se complete un octete para cada átomo. Ejemplo 1: CH4 Ejemplos : H2, Cl2, HCl O2, N2 NH3, NH4+ H2O, H3O+ 1) C: 1s22s2p2  4e- H: 1s1  1e- x4= 4e- 8e- 2)

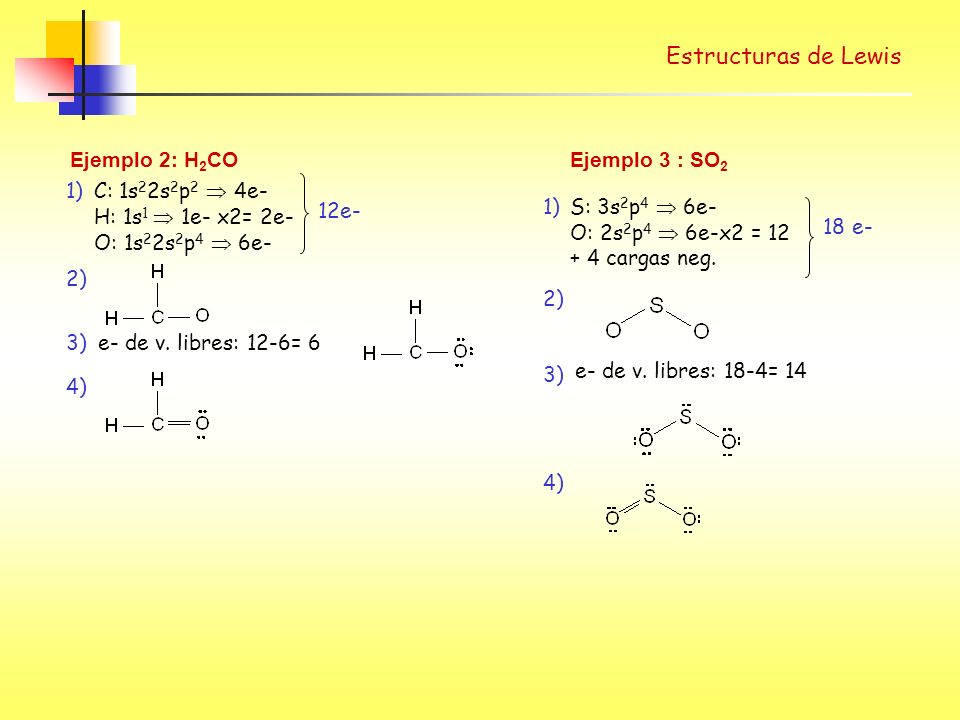

10 Estructuras de Lewis 2) Ejemplo 2: H2CO C: 1s22s2p2  4e-
H: 1s1  1e- x2= 2e- O: 1s22s2p4  6e- 12e- 1) 3) e- de v. libres: 12-6= 6 4) Ejemplo 3 : SO2 S: 3s2p4  6e- O: 2s2p4  6e-x2 = 12 + 4 cargas neg. 18 e- 2) 1) 3) e- de v. libres: 18-4= 14 4)

11 Estructuras de Lewis Formas Resonantes
25/03/2017 Estructuras de Lewis Formas Resonantes En ciertas ocasiones la estructura de Lewis no describe correctamente las propiedades de la molécula que representa. Ejemplo: Experimentalmente el ozono tiene dos enlaces idénticos mientras que en la estructura de Lewis aparecen uno doble (+ corto) y uno sencillo (+ largo).

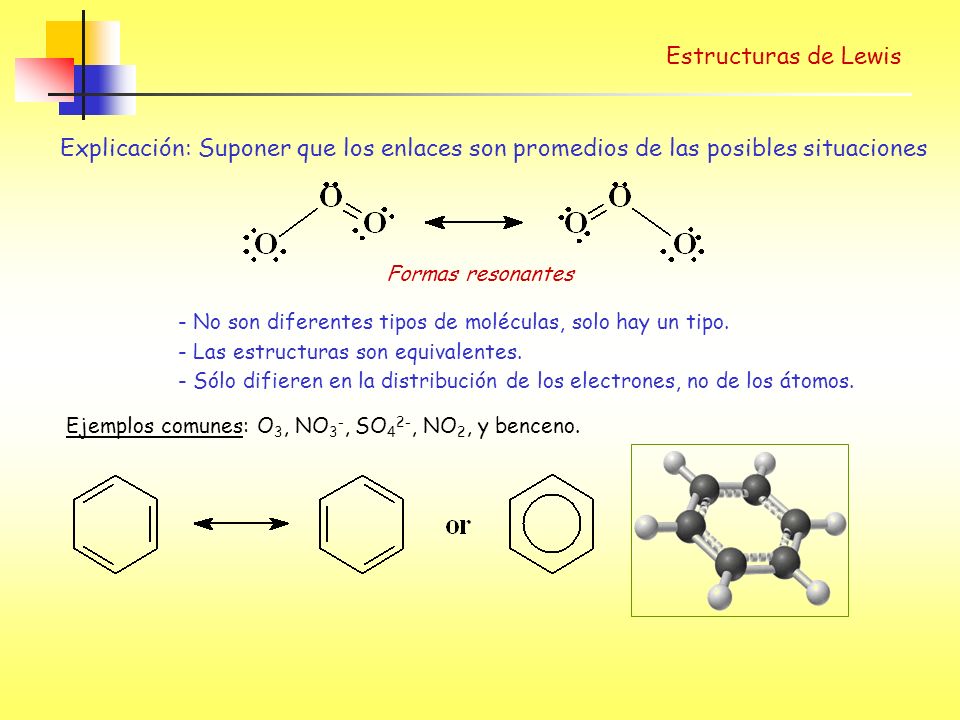

12 Estructuras de Lewis Explicación: Suponer que los enlaces son promedios de las posibles situaciones Formas resonantes No son diferentes tipos de moléculas, solo hay un tipo. Las estructuras son equivalentes. Sólo difieren en la distribución de los electrones, no de los átomos. Ejemplos comunes: O3, NO3-, SO42-, NO2, y benceno.

13 Excepciones a la regla del Octeto
Estructuras de Lewis Excepciones a la regla del Octeto a) Moléculas en las cuales un átomo tiene menos de un octete. BF3 (3+7x3= 24 e- de valencia). Ej: Compuestos de los grupos 1A, 2A y 3A.

14 b)Moléculas en las cuales un átomo tiene más de un octete.
Estructuras de Lewis b)Moléculas en las cuales un átomo tiene más de un octete. La clase más amplia de moléculas que violan la regla consiste en especies en las que el átomo central está rodeado por mas de 4 pares de e-, tienen octetes expandidos. XeF4 PCl5 nº de e- de v  5+7x5= 40 e- nº de e- de v  8+7x4= 36 e- Otros ejemplos: ClF3, SF4, XeF2 Todos estos átomos tienen orbitales d disponibles para el enlace (3d, 4d, 5d), donde se alojan los pares de e- extras.

15 Modelo de Repulsión de los Pares de Electrones de la Capa de Valencia
Geometría Molecular Forma Molecular Forma molecular está determinada por: » Distancia de enlace  Distancia en línea recta, entre los núcleos de los dos átomos enlazados. » Angulo de enlace  Angulo formado entre dos enlaces que contienen un átomo en común. Modelo de Repulsión de los Pares de Electrones de la Capa de Valencia La geometría molecular puede predecirse fácilmente basándonos en la repulsión entre pares electrónicos. En el modelo de RPECV, [Valence Shell Electron Pair Repulsion Theory (VSEPR)] los pares de e- alrededor de un átomo se repelen entre sí, por ello, los orbitales que contienen estos pares de e-, se orientan de forma que queden lo más alejados que puedan unos de otros.

16 El modelo de RPECV: Predicción de la geometría molecular
a) Se dibuja la estructura de Lewis. Se cuenta el nº de pares de e- de enlace y de no enlace alrededor del átomo central y se colocan de forma que minimicen las repulsiones: Geometría de los pares de e-. (Geometrías ideales) La geometría molecular final vendrá determinada en función de la importancia de la repulsión entre los pares de e- de enlace y de no enlace. PNC-PNC>PNC-PE >PE-PE PNC= Par de no enlace; PE= Par de enlace

17 Geometría Molecular Geometría ideal Nº de pares de e- Geometría Angulo de enlace 2 (AX2) Lineal 180o 3 (AX3) Trigonal Plana 120o 4 (AX4) Tetraédrica 109.5o 5 (AX5) Bipirámide Trigonal 90o / 120o 6 (AX6) Octaédrica 90o

18 Geometría Molecular Geometría de los pares de e- Nº pares de e-
de enlace Nº pares de e- de no enlace Nº pares de e- Geometría molecular Ejemplo

19 Geometría Molecular Geometría de los pares de e- Nº pares de e-
de enlace Nº pares de e- de no enlace Nº pares de e- Geometría molecular Ejemplo

20 CH4 90° 109.5° Menor repulsión ! Geometría Molecular
Estructura de Lewis: 109.5° 90° Menor repulsión !

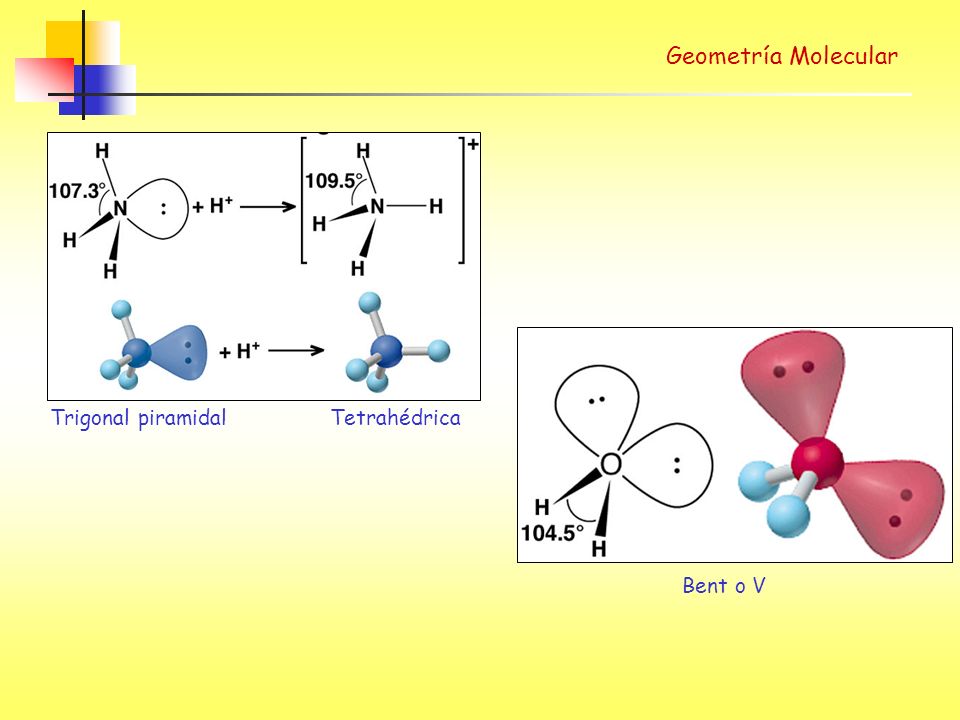

21 Geometría Molecular Bent o V Trigonal piramidal Tetrahédrica

22 Geometría Molecular Geometría de los pares de e- Nº pares de e-
de enlace Nº pares de e- de no enlace Nº pares de e- Geometría molecular Ejemplo

23 Geometría Molecular Geometría de los pares de e- Nº pares de e-
de enlace Nº pares de e- de no enlace Nº pares de e- Geometría molecular Ejemplo

24 H-H F-F Polaridad de las Moléculas POLARIDAD
Los enlaces covalentes y las moléculas unidas por ellos pueden ser: Polares: Existe una distribución asimétrica de los electrones del enlace porque están más atraidos por el átomo más electronegativo. El enlace o la molécula posee un polo + y uno -, o un dipolo. No polares: Existe una distribución simétrica de los e-, produciendo un enlace o molécula sin dipolo. Enlaces covalentes polares Enlaces covalentes no polares H-H F-F El grado de polaridad de un enlace covalente está relacionado con la diferencia de electronegatividad de los átomos unidos.

25 BF3 covalente con carácter iónico creciente CF4
Polaridad de las Moléculas POLARIDAD DEL ENLACE LiF IÓNICO BeF2 BF covalente con carácter iónico creciente CF4 NF3 covalente con leve carácter iónico OF2 F COVALENTE APOLAR

26 H Cl Polarity of bonds Polaridad de las Moléculas
Carga postiva pequeña Menor electronegatividad Carga negativa pequeña Mayor electronegatividad

27 H2O CO2 Polaridad de las Moléculas
Para determinar si una molécula es polar, necesitamos conocer dos cosas: 1- La polaridad de los enlaces de la molécula. 2- La geometría molecular Los dipolos H-O no se anulan porque la molecula no es lineal, sino angular. H2O CO2 Cada dipolo C-O se anula porque la molecula es lineal

28 Polaridad de las Moléculas
Si hay pares de no enlace la molécula es polar. Si los pares de e- son de enlace, la molécula es no polar cuando los pares están distribuidos simetricamente alrededor del átomo central.

29 Polaridad de las Moléculas
Molécula covalente enlace molécula Ej. Entre átomos iguales NO POLAR NO POLAR O2 Entre át. de distinta E.N. Sin simetría HCl Con simetría CH4

30 Orbitales atómicos; Hibridación
Teoría del Enlace de Valencia (TEV) - Las estructuras de Lewis y la RPECV no explican como se forma un enlace. - La teoría RPECV predice la forma o geometría molecular pero no explica como se forma. Un método para explicar el enlace puede ser la Teoría del Enlace de Valencia: • El enlace se forma cuando solapan los orbitales atómicos. • Los dos e- se comparten en el orbital solapado.

31 Orbitales atómicos; Hibridación
El enlace en el BeF2 El Be no tiene e- desapareados disponible para el enlace(1s22s2)  1º Se puede promover un e- desde el orbital 2s al 2p para conseguir 2 e- desapareados Be* (1s22s12p1) 2º Se mezclan: 1orb at. 2s1+ 1orb at. 2p1 y se obtienen 2ºO. híbridos (sp)1 A este proceso se le denomina hibridación y se forman nuevos orbitales híbridos. Nº de O. híbridos que se forman = Nº de O atómicos mezclados. Un orbital atómico s + un orbital atómico p = Dos Orbitales híbridos sp 3º Se superponen los orbitales semiocupados del Be y del F F-Be-F lineal, 180º

32 Orbitales atómicos; Hibridación
Híbridos Geometría Ejemplos

33 Orbitales atómicos; Hibridación
Enlaces Múltiples Los pares de e- extra de un enlace múltiple no están localizados en orbitales híbridos. Enlace sigma, : Densidad electrónica se concentra en el eje que une los átomos. Se produce por superposición frontal de orbitales. Consta de un solo lóbulo. Todos los enlaces sencillos son sigma. Enlace pi, : Densidad electrónica por encima y por debajo del eje que une los átomos. Se produce por superposición lateral de orbitales. Consta de más de un lóbulo. - Un enlace doble consiste en un enlace  y un . - Un enlace triple consiste en un enlace  y dos .

34 Orbitales atómicos; Hibridación
Etileno, C2H4

35 Orbitales atómicos; Hibridación
Acetylene, C2H2

36 Orbitales atómicos; Hibridación
TIPO ORBITAIS ATÓMICOS HÍBRIDOS ÁNGULOS E XEOMETRÍA EXEMPLOS sp s + p 180º lineal BeF2 sp2 s+ px + py 120º trigonal plana BH3 BF3 CH2=CH2 sp3 s+ px + py + pz 109,5º tetraédrica CH4 Orbitales atómicos; Hibridación

37 tipos de hibridación Ej. moléculas con hibridación enlaces  / enlaces 
