1 Proyecto financiado por el Ministerio de Ciencia e Innovación y el Gobierno de Navarra, cofinanciado por el Fondo Europeo de Desarrollo Regional PROYECTO GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos. Maura Cólera Palacios Jornadas de Cooperación Empresarial: El Medio Ambiente y la Eco-innovación Pamplona, 14 de junio de 2010

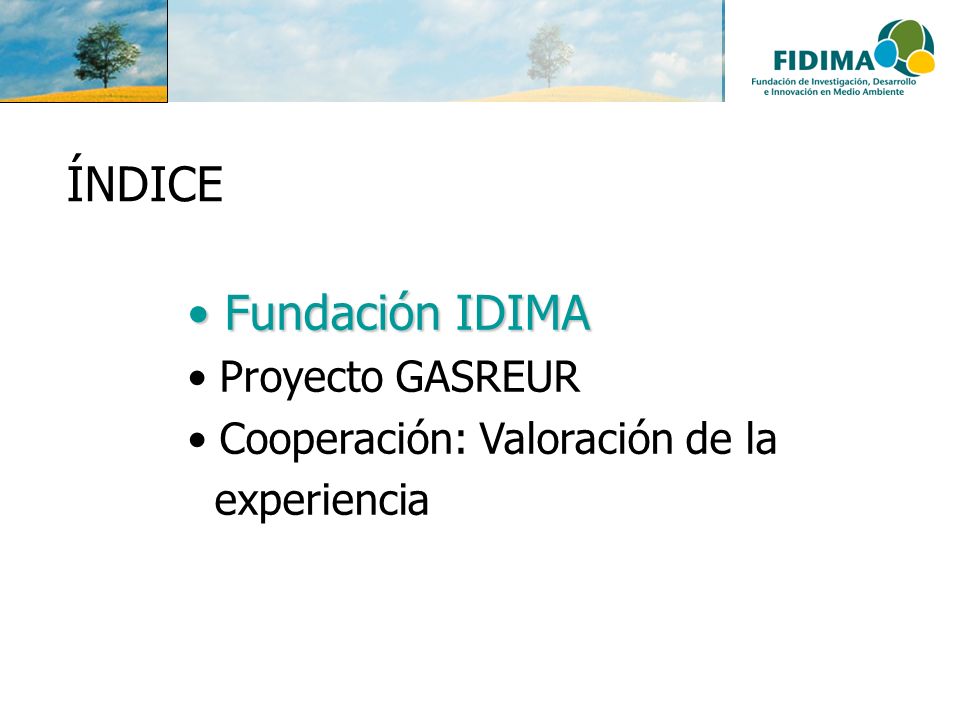

2 ÍNDICE Fundación IDIMA Proyecto GASREUR Cooperación: Valoración de la
experiencia

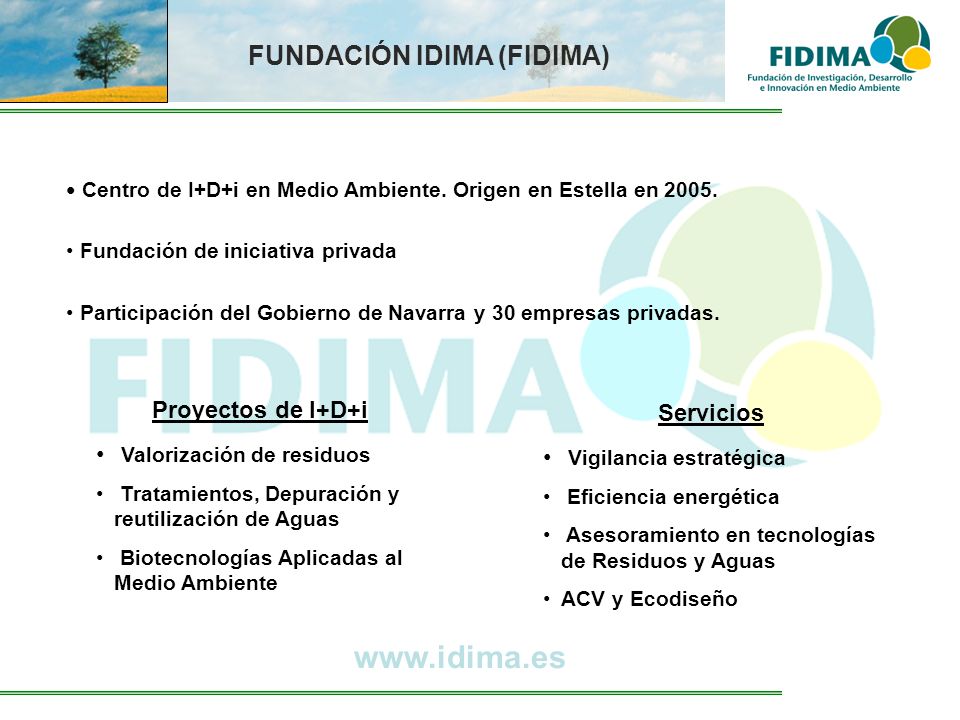

3 www.idima.es FUNDACIÓN IDIMA (FIDIMA) Proyectos de I+D+i Servicios
Centro de I+D+i en Medio Ambiente. Origen en Estella en 2005. Fundación de iniciativa privada Participación del Gobierno de Navarra y 30 empresas privadas. Proyectos de I+D+i Valorización de residuos Tratamientos, Depuración y reutilización de Aguas Biotecnologías Aplicadas al Medio Ambiente Servicios Vigilancia estratégica Eficiencia energética Asesoramiento en tecnologías de Residuos y Aguas ACV y Ecodiseño

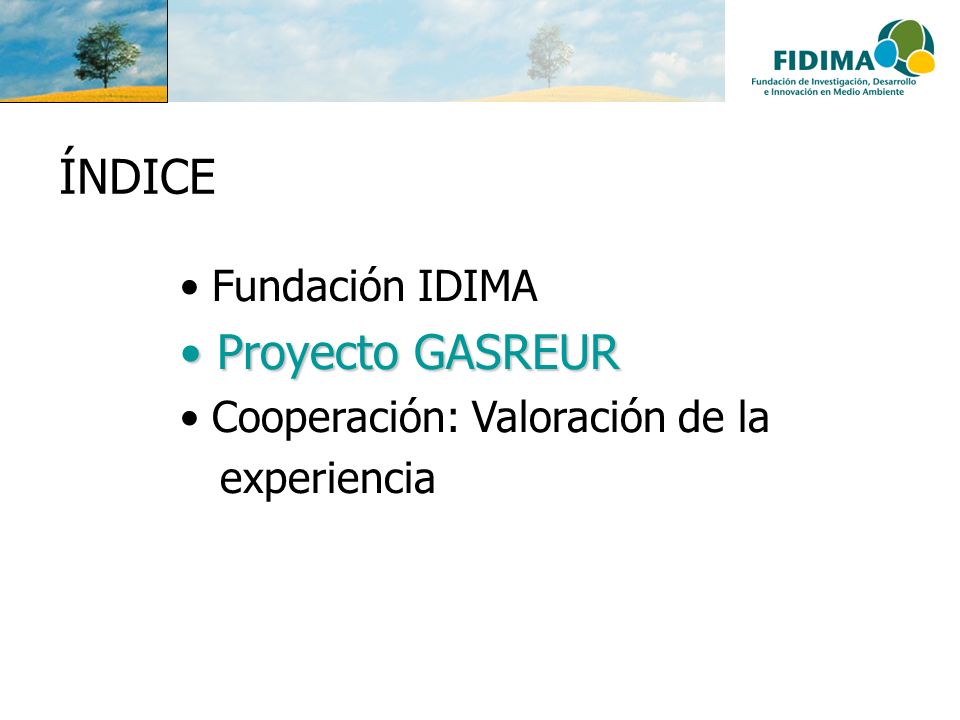

4 ÍNDICE Proyecto GASREUR Fundación IDIMA Cooperación: Valoración de la
experiencia

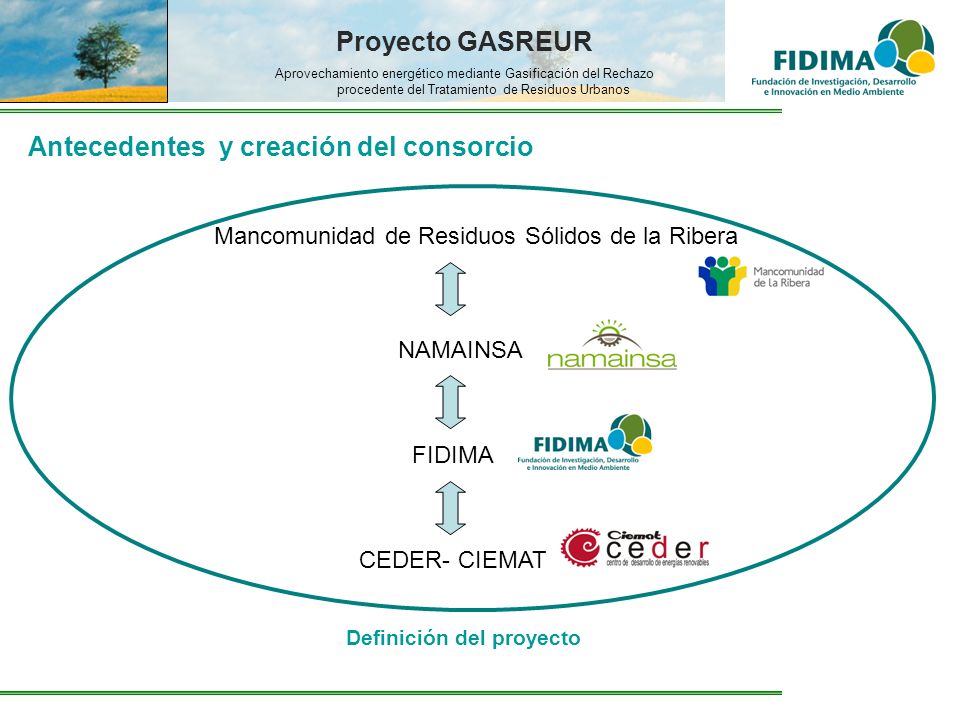

5 Mancomunidad de Residuos Sólidos de la Ribera
Proyecto GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos Antecedentes y creación del consorcio Mancomunidad de Residuos Sólidos de la Ribera NAMAINSA FIDIMA CEDER- CIEMAT Definición del proyecto

6 Objetivos del proyecto
Proyecto GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos Objetivos del proyecto Desarrollo de una tecnología propia de Gasificación a partir de Rechazos de Residuos Urbanos para la generación de energía eléctrica utilizando motores de gas. Analizar la viabilidad técnica-económica de la gasificación aplicada a esta fracción rechazo. Acondicionamiento (pretratamiento) del material combustible Optimizar las instalaciones de gasificación, limpieza de gases y generación de electricidad. Demostrar las ventajas medioambientales del proceso

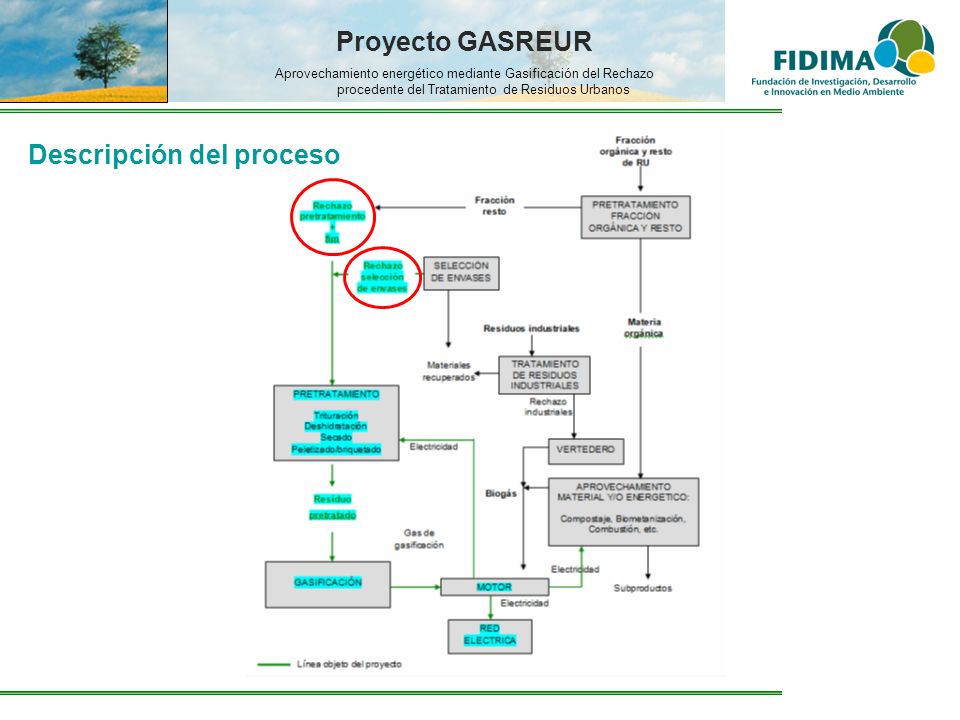

7 Descripción del proceso
Proyecto GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos Descripción del proceso

8 Objetivos del proyecto
Proyecto GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos Objetivos del proyecto Desarrollo de una tecnología propia de Gasificación a partir de Rechazos de Residuos Urbanos para la generación de energía eléctrica utilizando motores de gas. Analizar la viabilidad técnica-económica de la gasificación aplicada a esta fracción rechazo. Acondicionamiento (pretratamiento) del material combustible Optimizar las instalaciones de gasificación, limpieza de gases y generación de electricidad. Demostrar las ventajas medioambientales del proceso

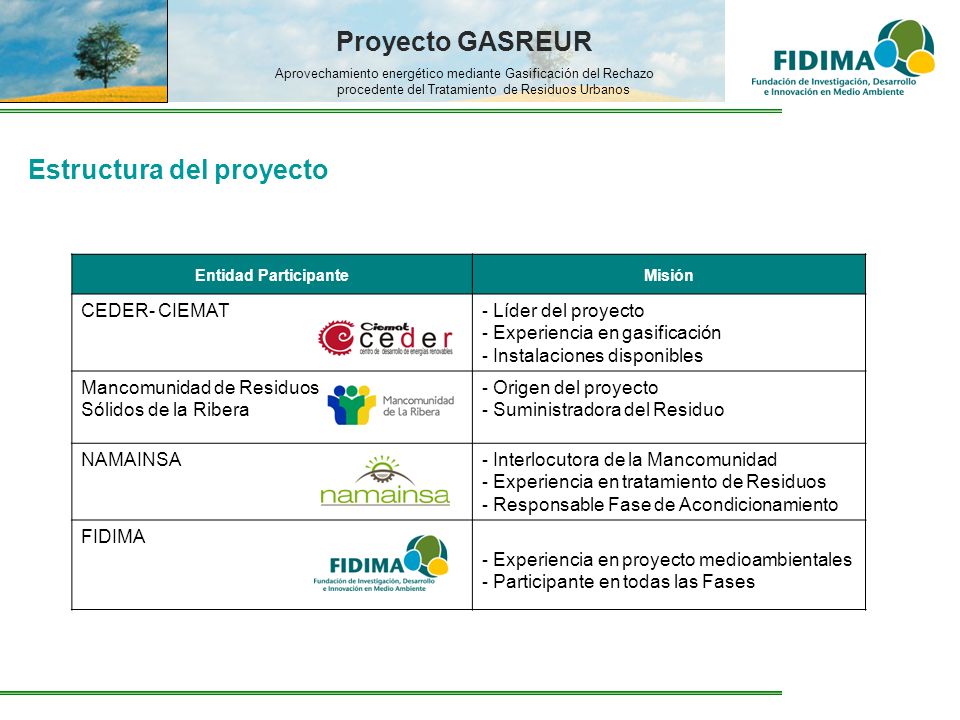

9 Estructura del proyecto
Proyecto GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos Estructura del proyecto Entidad Participante Misión CEDER- CIEMAT Líder del proyecto Experiencia en gasificación Instalaciones disponibles Mancomunidad de Residuos Sólidos de la Ribera Origen del proyecto Suministradora del Residuo NAMAINSA Interlocutora de la Mancomunidad Experiencia en tratamiento de Residuos Responsable Fase de Acondicionamiento FIDIMA Experiencia en proyecto medioambientales Participante en todas las Fases

10 Cronograma del proyecto
Proyecto GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos Cronograma del proyecto

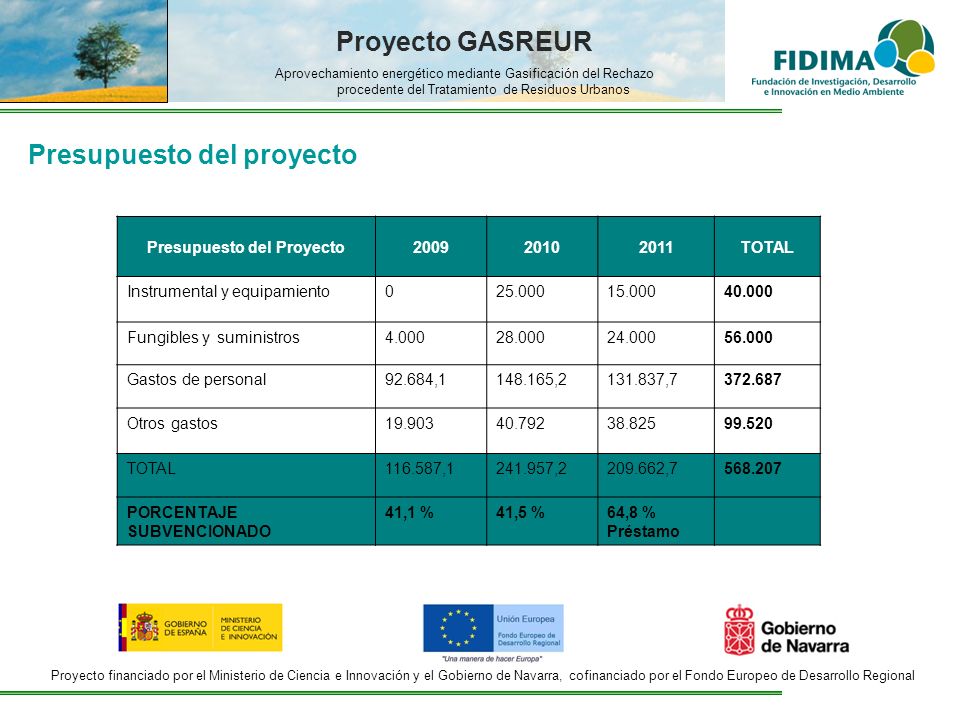

11 Presupuesto del Proyecto
Proyecto GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos Presupuesto del proyecto Presupuesto del Proyecto 2009 2010 2011 TOTAL Instrumental y equipamiento 25.000 15.000 40.000 Fungibles y suministros 4.000 28.000 24.000 56.000 Gastos de personal 92.684,1 ,2 ,7 Otros gastos 19.903 40.792 38.825 99.520 ,1 ,2 ,7 PORCENTAJE SUBVENCIONADO 41,1 % 41,5 % 64,8 % Préstamo Proyecto financiado por el Ministerio de Ciencia e Innovación y el Gobierno de Navarra, cofinanciado por el Fondo Europeo de Desarrollo Regional

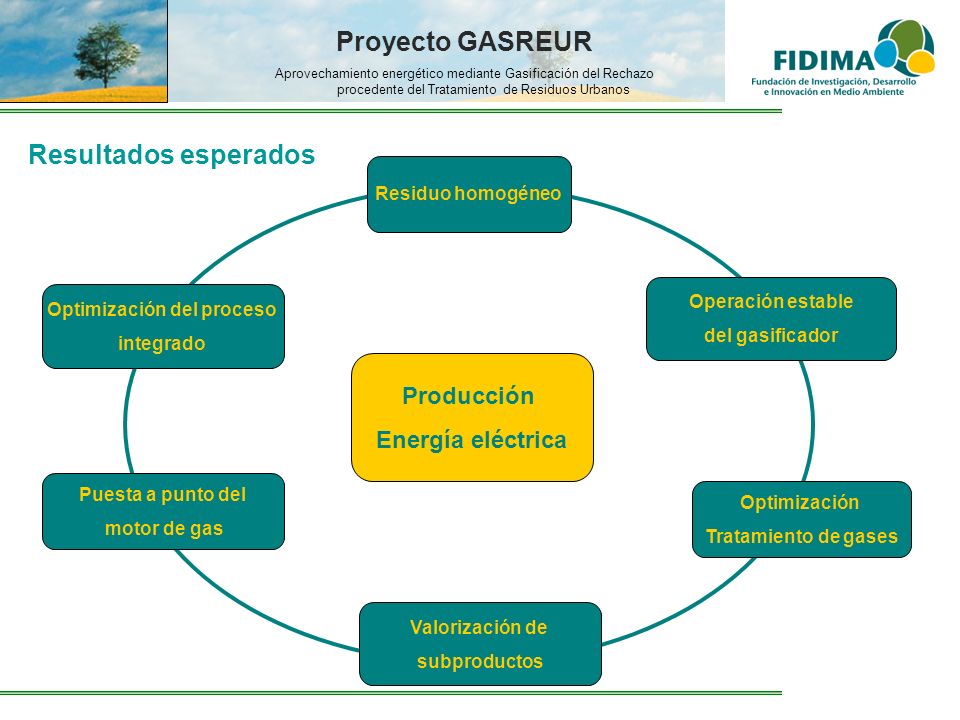

12 Optimización del proceso
Proyecto GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos Resultados esperados Residuo homogéneo Operación estable del gasificador Optimización del proceso integrado Producción Energía eléctrica Puesta a punto del motor de gas Optimización Tratamiento de gases Valorización de subproductos

13 Cooperación: Valoración de la experiencia

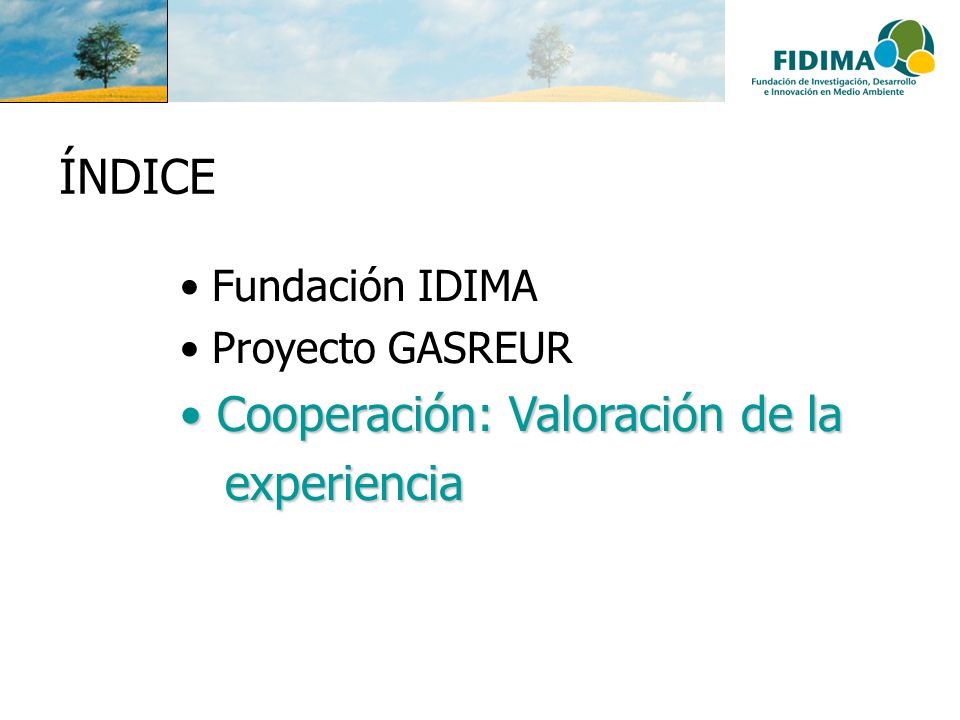

ÍNDICE Fundación IDIMA Proyecto GASREUR Cooperación: Valoración de la experiencia

14 Cooperación: Valoración de la experiencia
Principales Aportaciones Cooperación: Imprescindible para el desarrollo del proyecto Entidades complementarias Experiencia en distintas áreas Intercambio de conocimientos Adquisición de experiencia Ampliación a otros mercados

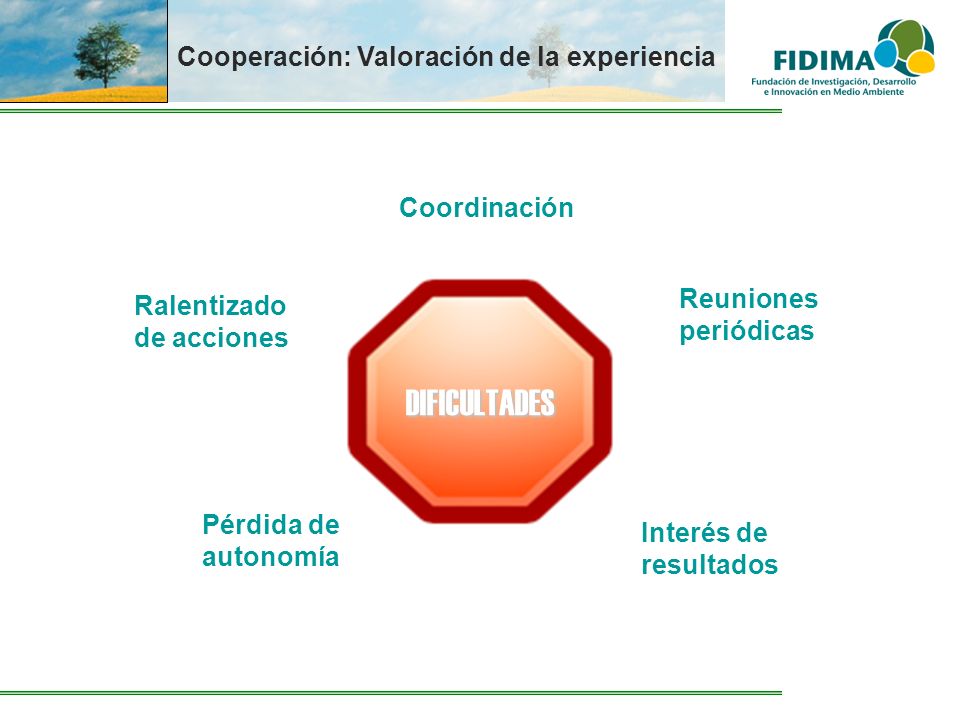

15 Cooperación: Valoración de la experiencia
Coordinación DIFICULTADES Reuniones periódicas Ralentizado de acciones Pérdida de autonomía Interés de resultados

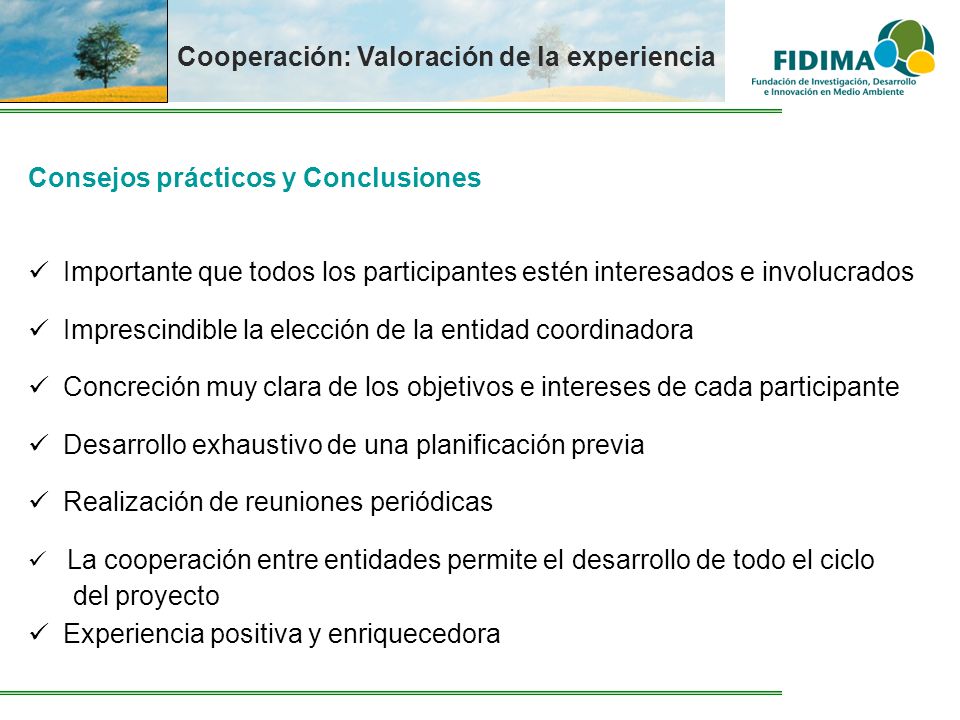

16 Cooperación: Valoración de la experiencia
Consejos prácticos y Conclusiones Importante que todos los participantes estén interesados e involucrados Imprescindible la elección de la entidad coordinadora Concreción muy clara de los objetivos e intereses de cada participante Desarrollo exhaustivo de una planificación previa Realización de reuniones periódicas La cooperación entre entidades permite el desarrollo de todo el ciclo del proyecto Experiencia positiva y enriquecedora

17 MUCHAS GRACIAS PROYECTO GASREUR
Proyecto financiado por el Ministerio de Ciencia e Innovación y el Gobierno de Navarra, cofinanciado por el Fondo Europeo de Desarrollo Regional PROYECTO GASREUR Aprovechamiento energético mediante Gasificación del Rechazo procedente del Tratamiento de Residuos Urbanos. MUCHAS GRACIAS Maura Cólera Palacios Teléfono: Jornadas de Cooperación Empresarial: El Medio Ambiente y la Eco-innovación Pamplona, 14 de junio de 2010

18

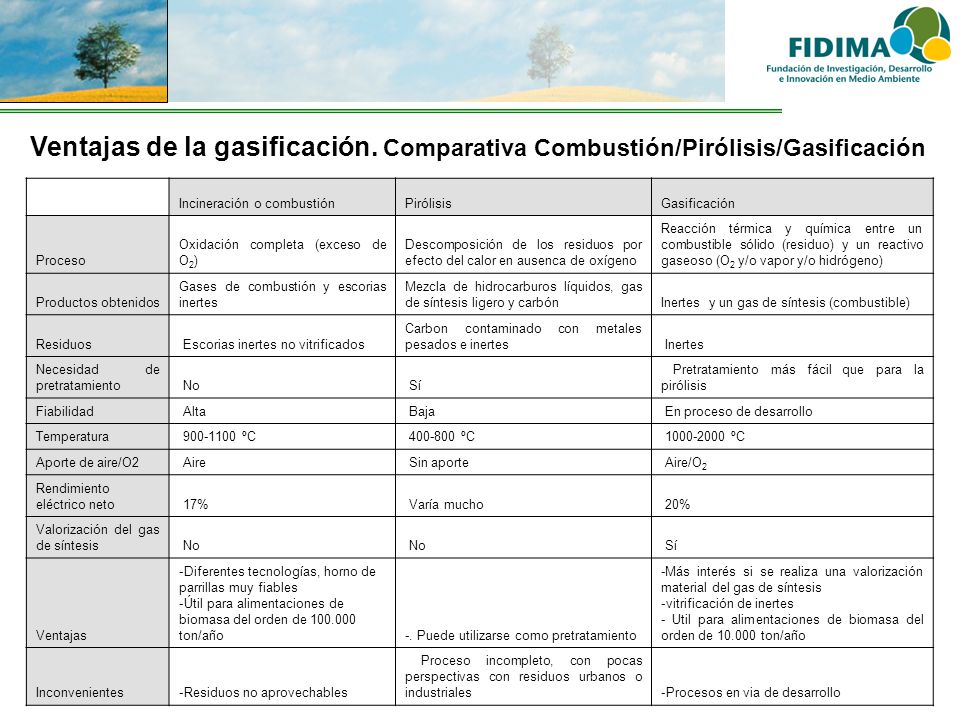

19 Ventajas de la gasificación
Ventajas de la gasificación. Comparativa Combustión/Pirólisis/Gasificación Incineración o combustión Pirólisis Gasificación Proceso Oxidación completa (exceso de O2) Descomposición de los residuos por efecto del calor en ausenca de oxígeno Reacción térmica y química entre un combustible sólido (residuo) y un reactivo gaseoso (O2 y/o vapor y/o hidrógeno) Productos obtenidos Gases de combustión y escorias inertes Mezcla de hidrocarburos líquidos, gas de síntesis ligero y carbón Inertes y un gas de síntesis (combustible) Residuos  Escorias inertes no vitrificados Carbon contaminado con metales pesados e inertes  Inertes Necesidad de pretratamiento  No  Sí  Pretratamiento más fácil que para la pirólisis Fiabilidad  Alta  Baja  En proceso de desarrollo Temperatura   ºC   ºC   ºC Aporte de aire/O2  Aire  Sin aporte  Aire/O2 Rendimiento eléctrico neto  17%  Varía mucho  20% Valorización del gas de síntesis Ventajas Diferentes tecnologías, horno de parrillas muy fiables Útil para alimentaciones de biomasa del orden de ton/año -. Puede utilizarse como pretratamiento -Más interés si se realiza una valorización material del gas de síntesis vitrificación de inertes - Util para alimentaciones de biomasa del orden de ton/año Inconvenientes Residuos no aprovechables  Proceso incompleto, con pocas perspectivas con residuos urbanos o industriales Procesos en via de desarrollo

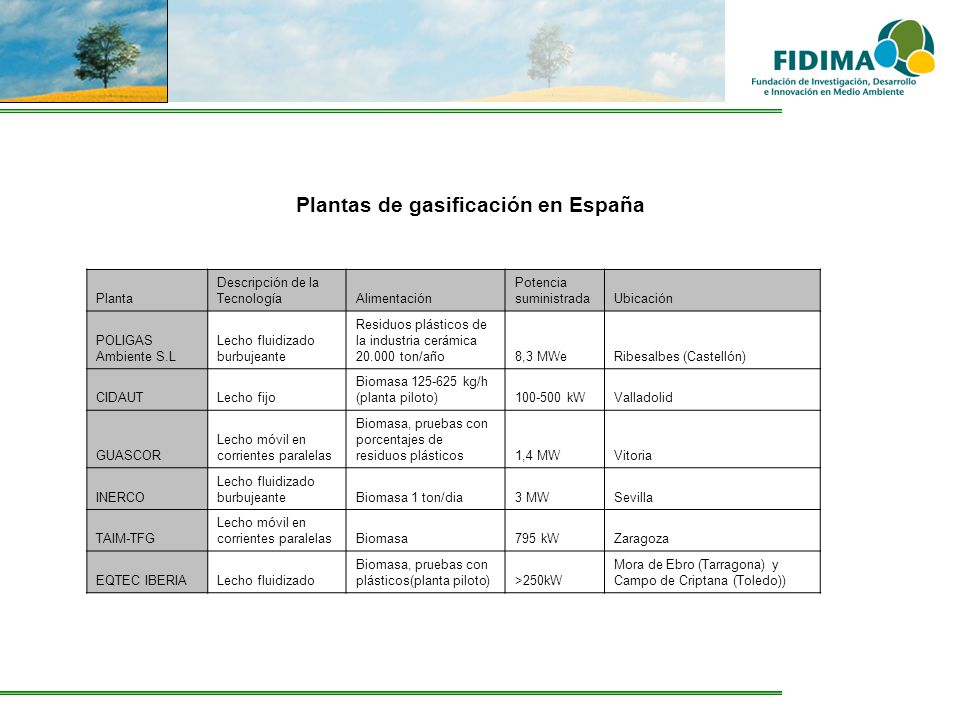

20 Plantas de gasificación en España
Descripción de la Tecnología Alimentación Potencia suministrada Ubicación POLIGAS Ambiente S.L Lecho fluidizado burbujeante Residuos plásticos de la industria cerámica ton/año 8,3 MWe Ribesalbes (Castellón) CIDAUT Lecho fijo Biomasa kg/h (planta piloto) kW Valladolid GUASCOR Lecho móvil en corrientes paralelas Biomasa, pruebas con porcentajes de residuos plásticos 1,4 MW Vitoria INERCO Biomasa 1 ton/dia 3 MW Sevilla TAIM-TFG Biomasa 795 kW Zaragoza EQTEC IBERIA Lecho fluidizado Biomasa, pruebas con plásticos(planta piloto) >250kW Mora de Ebro (Tarragona) y Campo de Criptana (Toledo))

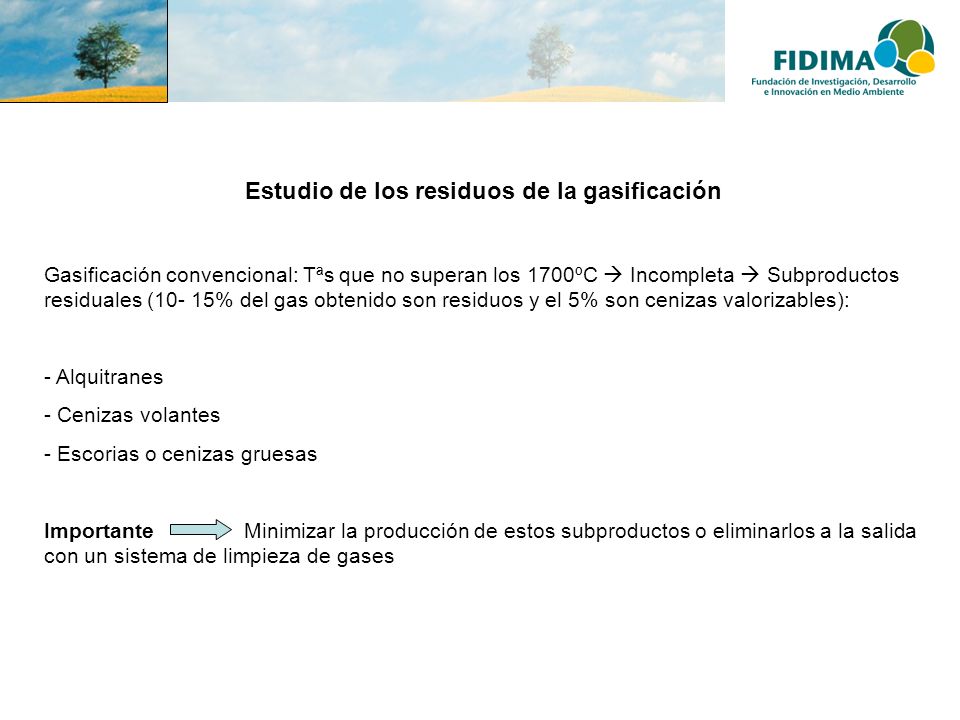

21 Estudio de los residuos de la gasificación
Gasificación convencional: Tªs que no superan los 1700ºC  Incompleta  Subproductos residuales (10- 15% del gas obtenido son residuos y el 5% son cenizas valorizables): Alquitranes Cenizas volantes Escorias o cenizas gruesas Importante Minimizar la producción de estos subproductos o eliminarlos a la salida con un sistema de limpieza de gases
