Herramientas, equipos y accesorios Módulo 08

Presentación del tema: "Herramientas, equipos y accesorios Módulo 08"— Transcripción de la presentación:

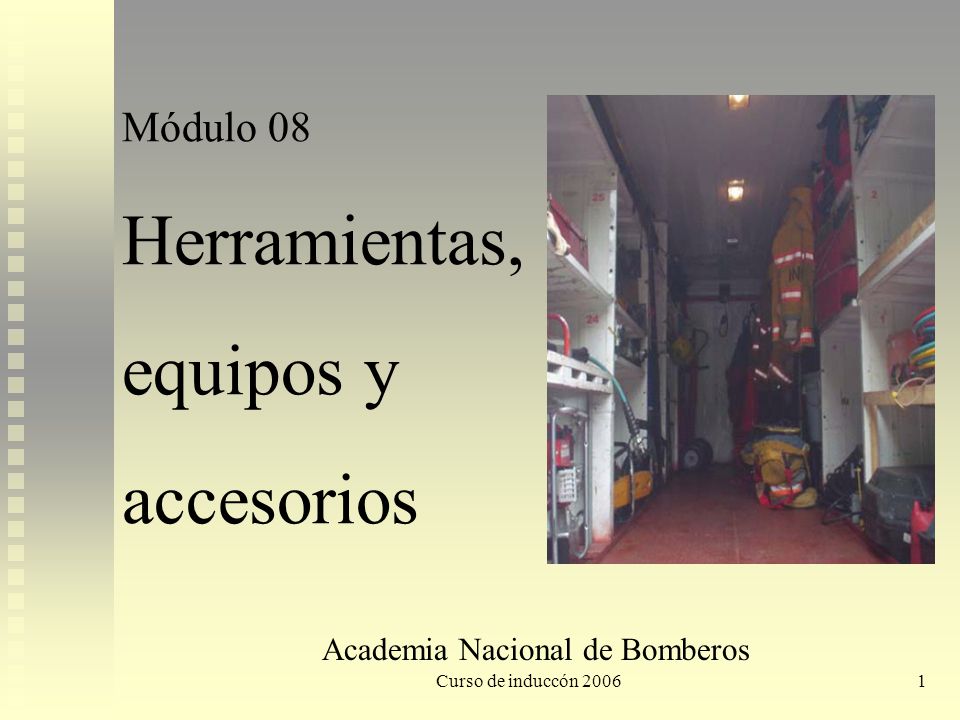

1 Herramientas, equipos y accesorios Módulo 08
Academia Nacional de Bomberos Curso de induccón 2006

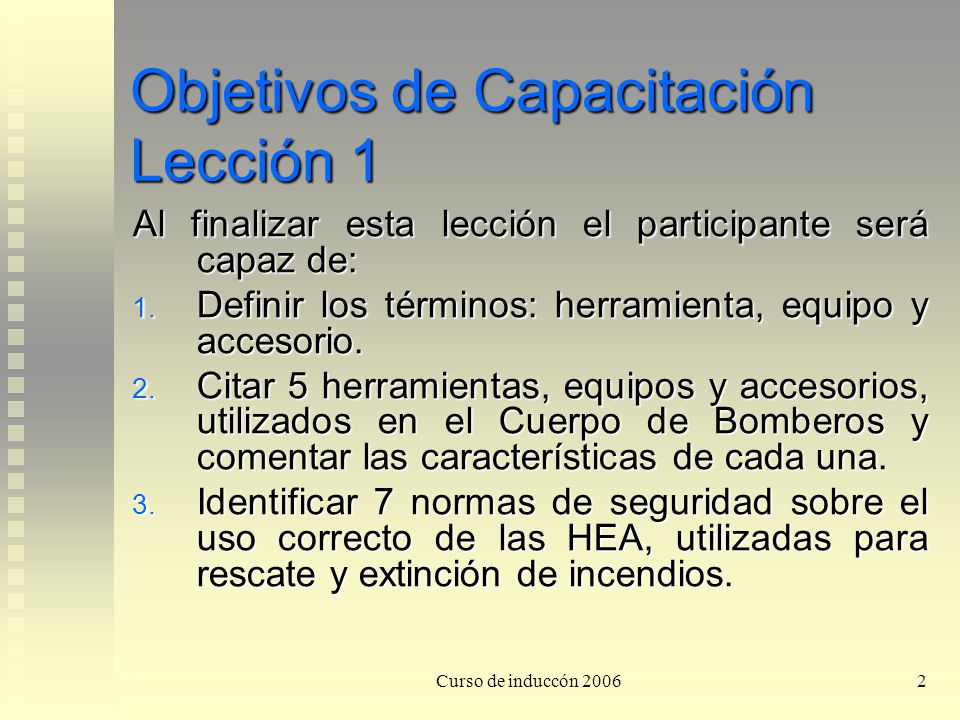

2 Objetivos de Capacitación Lección 1
Al finalizar esta lección el participante será capaz de: Definir los términos: herramienta, equipo y accesorio. Citar 5 herramientas, equipos y accesorios, utilizados en el Cuerpo de Bomberos y comentar las características de cada una. Identificar 7 normas de seguridad sobre el uso correcto de las HEA, utilizadas para rescate y extinción de incendios. Curso de induccón 2006

3 Herramienta Los aparatos que dependen de la fuerza del operador o usuario para desempeñar su función. Cortar Golpear Apalancar Empujar Curso de induccón 2006

4 Equipo Son aparatos o máquinas de cierta complejidad que transforman la energía (hidráulica, eléctrica, combustión interna y neumática) para realizar el trabajo. Por lo tanto, dependen de una fuente de poder para maximizar su desempeño en una tarea. Son dispositivos que requieren un mantenimiento más riguroso, y su reparación debe ser realizada manteniendo las especificaciones del fabricante. Son empleados para labores de entrada forzosa, iluminación, protección personal, ventilación y suministro de agua. Curso de induccón 2006

5 Accesorio Estas son partes que complementan algunos equipos o herramientas como es el caso de las mangueras del equipo de rescate hidráulico que complementan la herramienta de corte o entre sí pueden conformar un dispositivo como es el caso de una boquilla o una llave de paso. Curso de induccón 2006

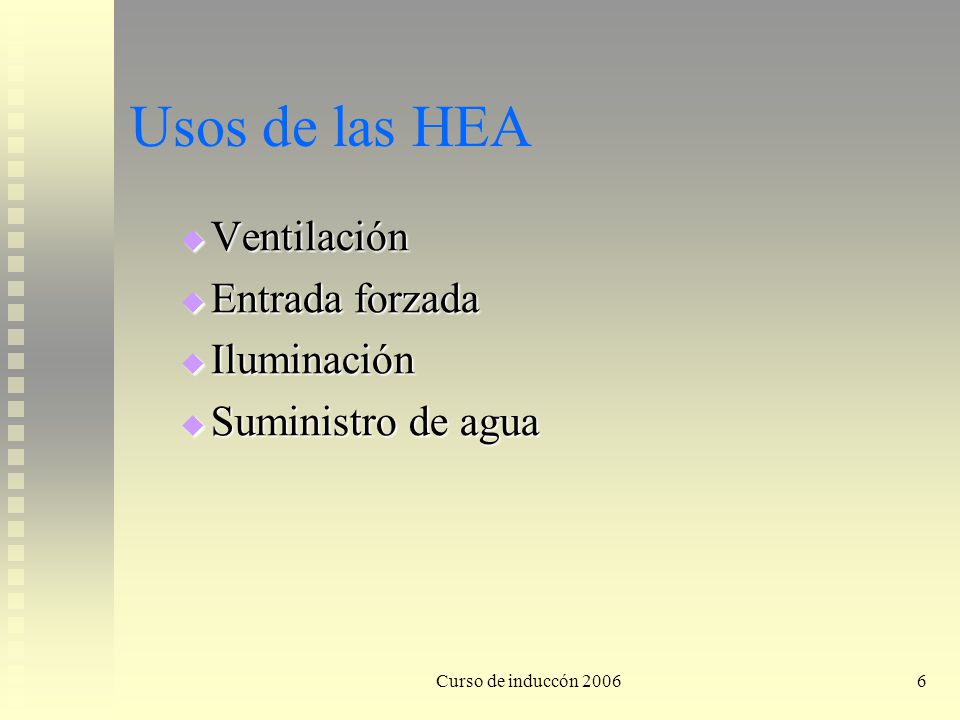

6 Usos de las HEA Ventilación Entrada forzada Iluminación
Suministro de agua Curso de induccón 2006

7 Ejemplos de herramientas
Hacha cabeza plana Hacha con pico Herramienta Halligan Herramienta Kelly Pry axe Corta frío (cizalla) Herramienta K Ganchos de escombrar Prensa mangueras Mazo (mandarria) Barra de acero Pata de chancho (pata de cabra) Llave universal Llave para carrete Llave ajustable para hidrante Llave inglesa Mazo de hule Curso de induccón 2006

8 Ejemplos de equipos Hidra Ram Separador hidráulico Cortador hidráulico
Bomba hidráulica Eléctricas Combustión interna Door bar Motosierra de cadena Cámara de imagen termal Extractor de humo Eyector o soplador Martillo de impacto Sierra circular Taladro Generador eléctrico portátil Motosierra de disco (mototrozadora) Lámpara de mano Lámpara de halógeno Curso de induccón 2006

9 Ejemplos de accesorios
Bolsas neumáticas Tubos de succión Doble hembra Doble macho Reducciones Tapas Tapones Y griegas Siamesas Pascón Pascón flotante Turbina Porta mangueras Pitones Boquillas Pitón monitor Curso de induccón 2006

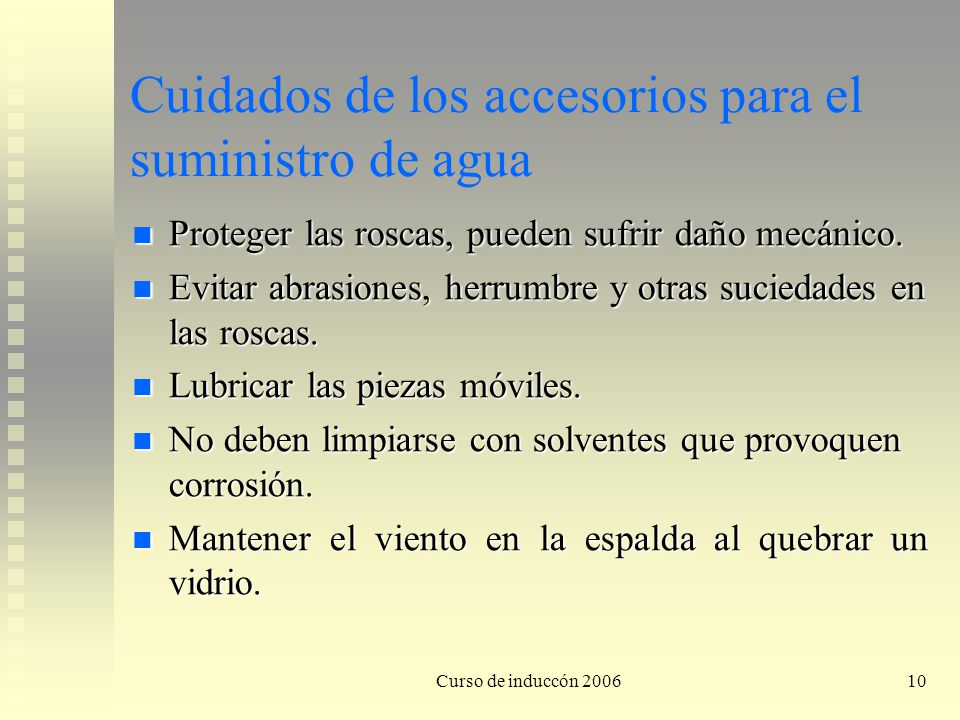

10 Cuidados de los accesorios para el suministro de agua
Proteger las roscas, pueden sufrir daño mecánico. Evitar abrasiones, herrumbre y otras suciedades en las roscas. Lubricar las piezas móviles. No deben limpiarse con solventes que provoquen corrosión. Mantener el viento en la espalda al quebrar un vidrio. Curso de induccón 2006

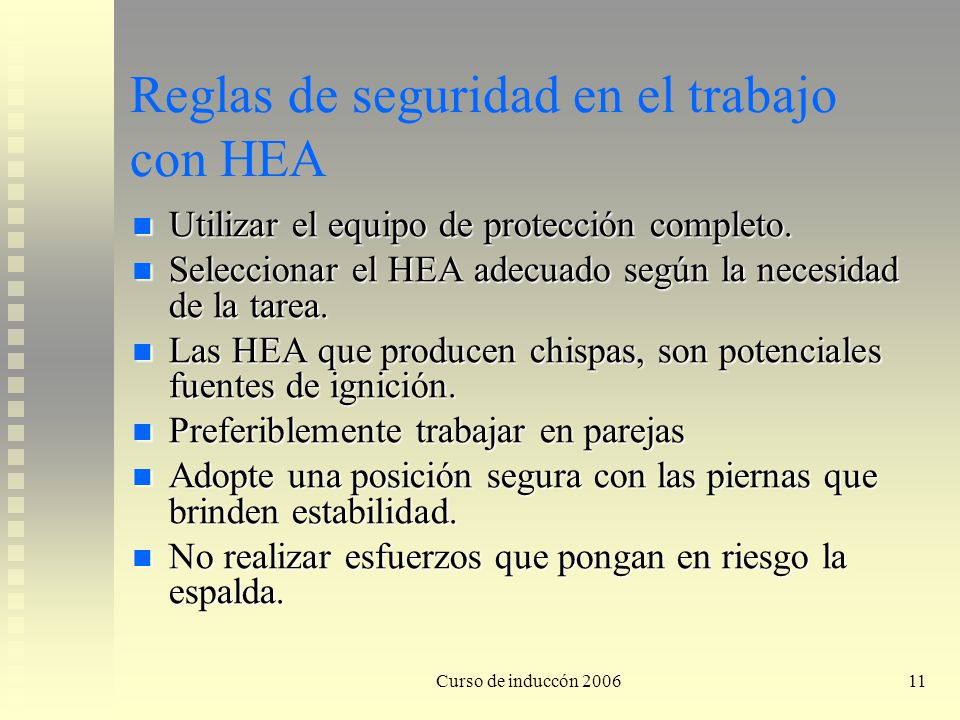

11 Reglas de seguridad en el trabajo con HEA
Utilizar el equipo de protección completo. Seleccionar el HEA adecuado según la necesidad de la tarea. Las HEA que producen chispas, son potenciales fuentes de ignición. Preferiblemente trabajar en parejas Adopte una posición segura con las piernas que brinden estabilidad. No realizar esfuerzos que pongan en riesgo la espalda. Curso de induccón 2006

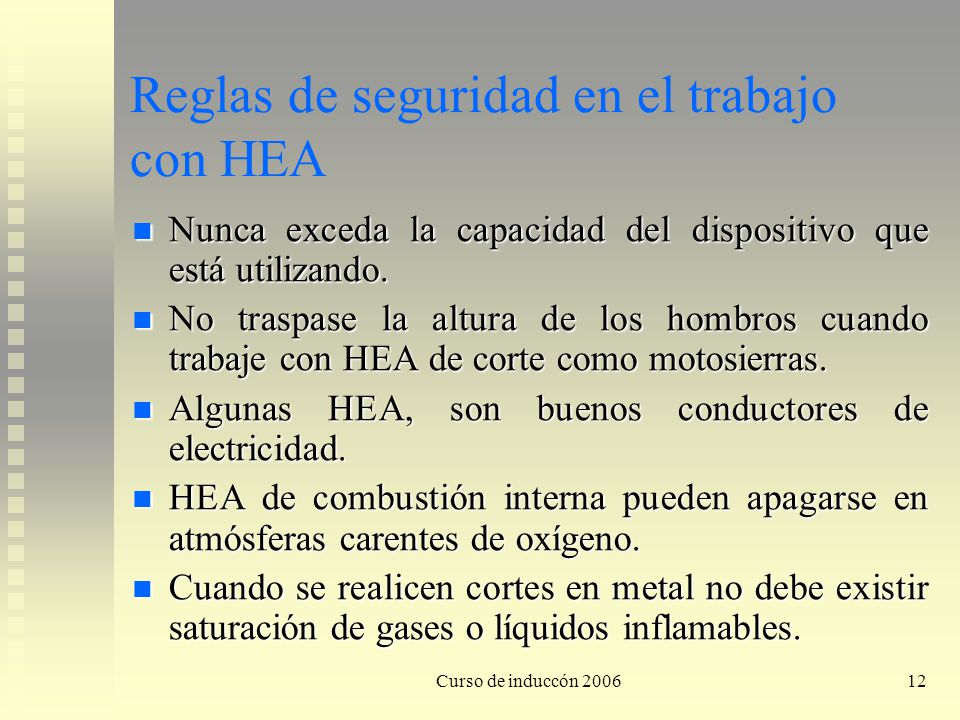

12 Reglas de seguridad en el trabajo con HEA
Nunca exceda la capacidad del dispositivo que está utilizando. No traspase la altura de los hombros cuando trabaje con HEA de corte como motosierras. Algunas HEA, son buenos conductores de electricidad. HEA de combustión interna pueden apagarse en atmósferas carentes de oxígeno. Cuando se realicen cortes en metal no debe existir saturación de gases o líquidos inflamables. Curso de induccón 2006

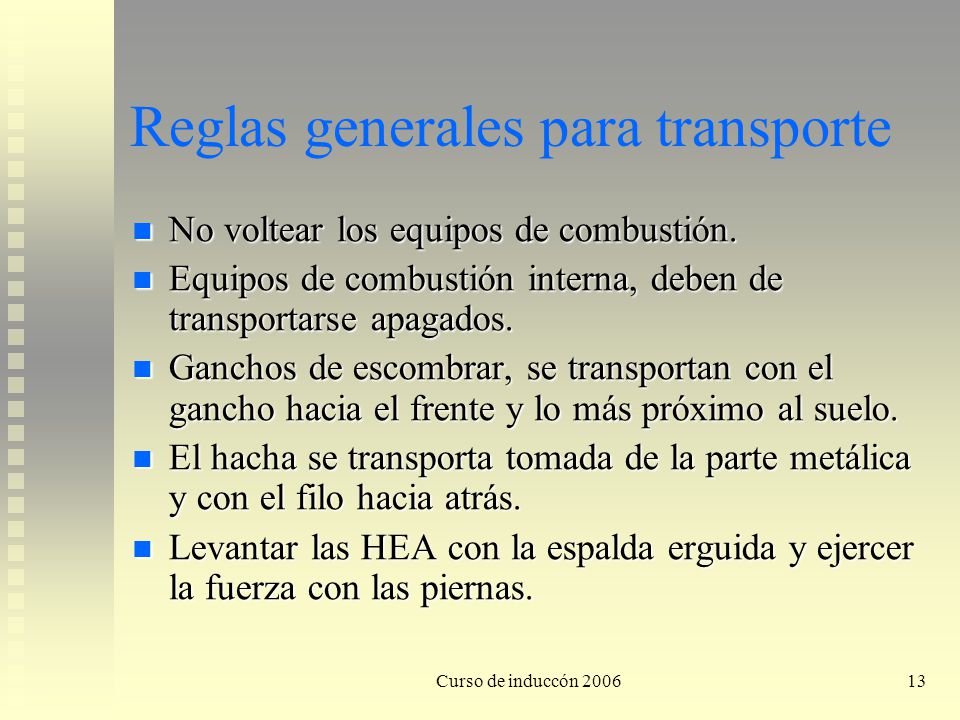

13 Reglas generales para transporte
No voltear los equipos de combustión. Equipos de combustión interna, deben de transportarse apagados. Ganchos de escombrar, se transportan con el gancho hacia el frente y lo más próximo al suelo. El hacha se transporta tomada de la parte metálica y con el filo hacia atrás. Levantar las HEA con la espalda erguida y ejercer la fuerza con las piernas. Curso de induccón 2006

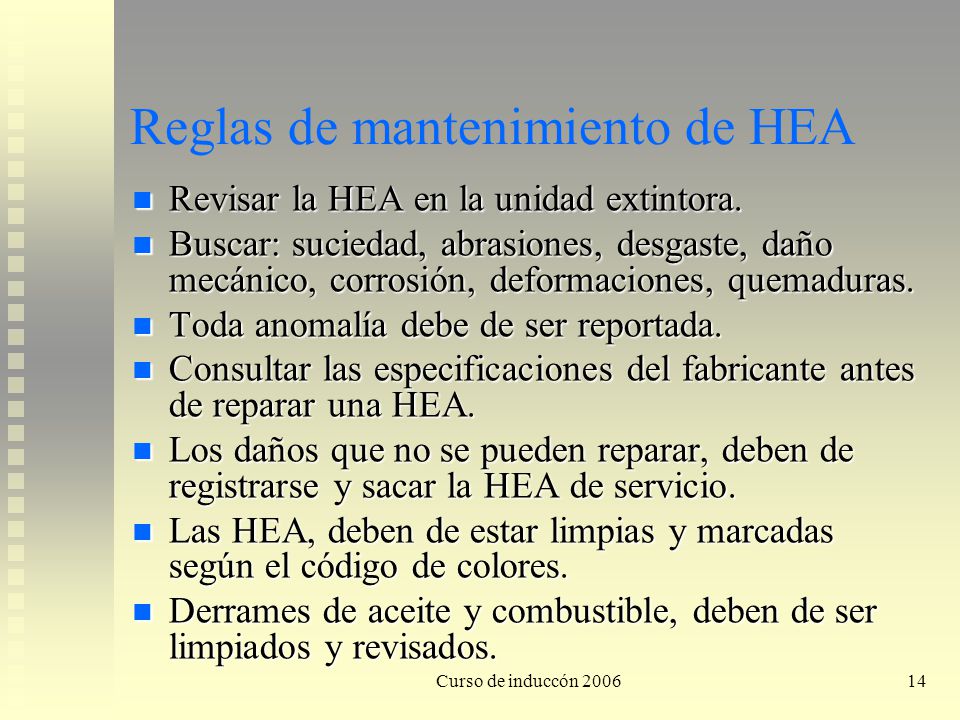

14 Reglas de mantenimiento de HEA
Revisar la HEA en la unidad extintora. Buscar: suciedad, abrasiones, desgaste, daño mecánico, corrosión, deformaciones, quemaduras. Toda anomalía debe de ser reportada. Consultar las especificaciones del fabricante antes de reparar una HEA. Los daños que no se pueden reparar, deben de registrarse y sacar la HEA de servicio. Las HEA, deben de estar limpias y marcadas según el código de colores. Derrames de aceite y combustible, deben de ser limpiados y revisados. Curso de induccón 2006

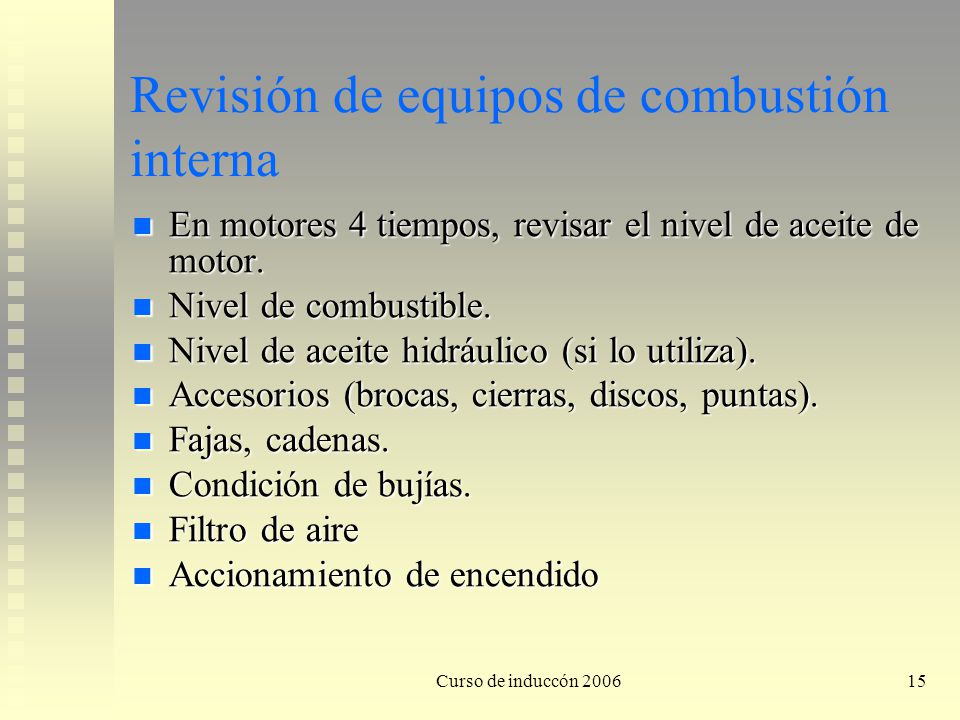

15 Revisión de equipos de combustión interna
En motores 4 tiempos, revisar el nivel de aceite de motor. Nivel de combustible. Nivel de aceite hidráulico (si lo utiliza). Accesorios (brocas, cierras, discos, puntas). Fajas, cadenas. Condición de bujías. Filtro de aire Accionamiento de encendido Curso de induccón 2006

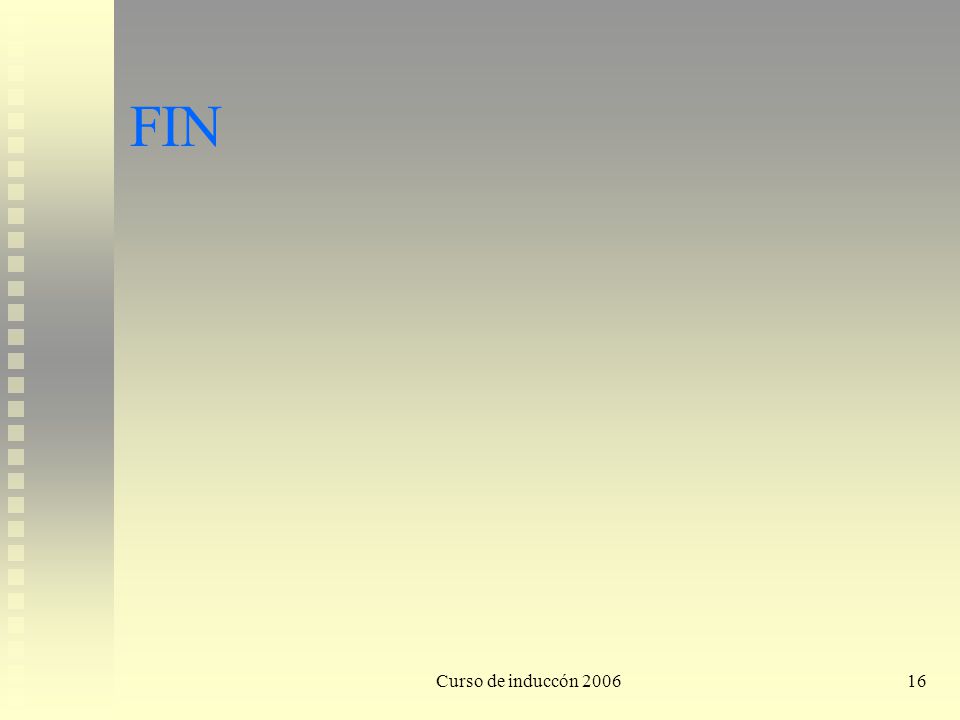

16 FIN Curso de induccón 2006
