1 Curso de Java y Aplicaciones Web
WebServices con Java Facultad Politécnica – U.N.A. Ing. Esteban Ramírez

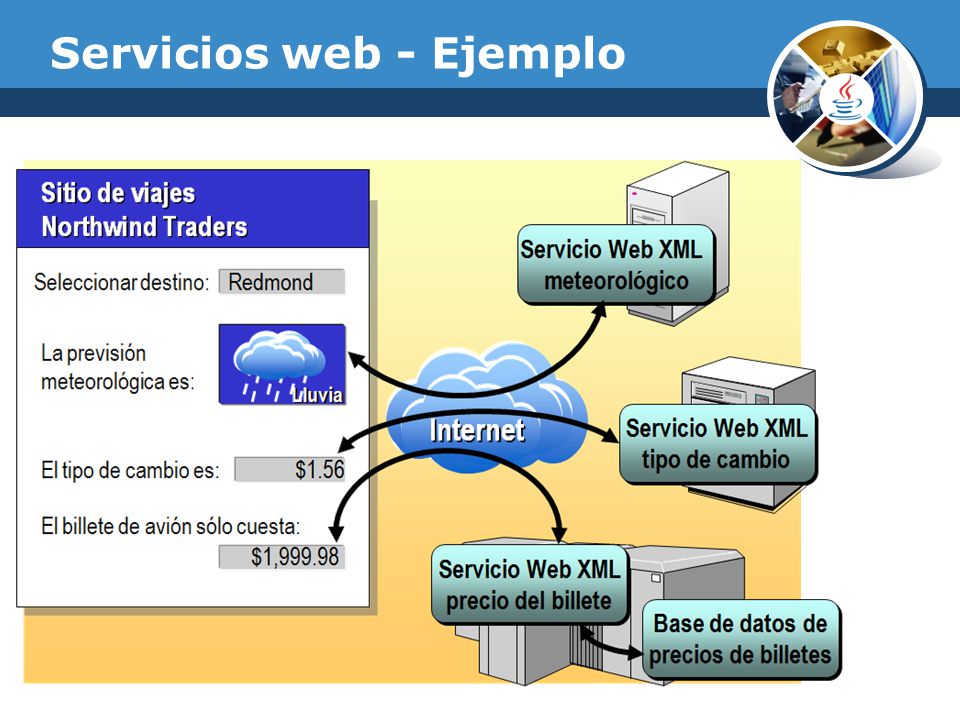

2 Servicios web - Ejemplo

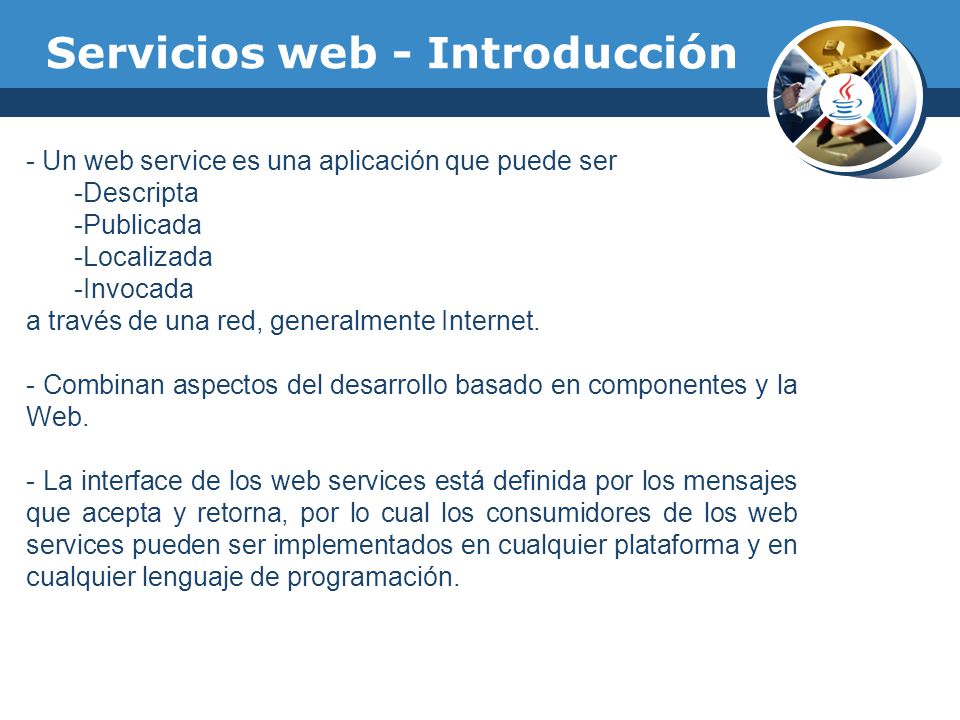

3 Servicios web - Introducción
Un web service es una aplicación que puede ser Descripta Publicada Localizada Invocada a través de una red, generalmente Internet. Combinan aspectos del desarrollo basado en componentes y la Web. La interface de los web services está definida por los mensajes que acepta y retorna, por lo cual los consumidores de los web services pueden ser implementados en cualquier plataforma y en cualquier lenguaje de programación.

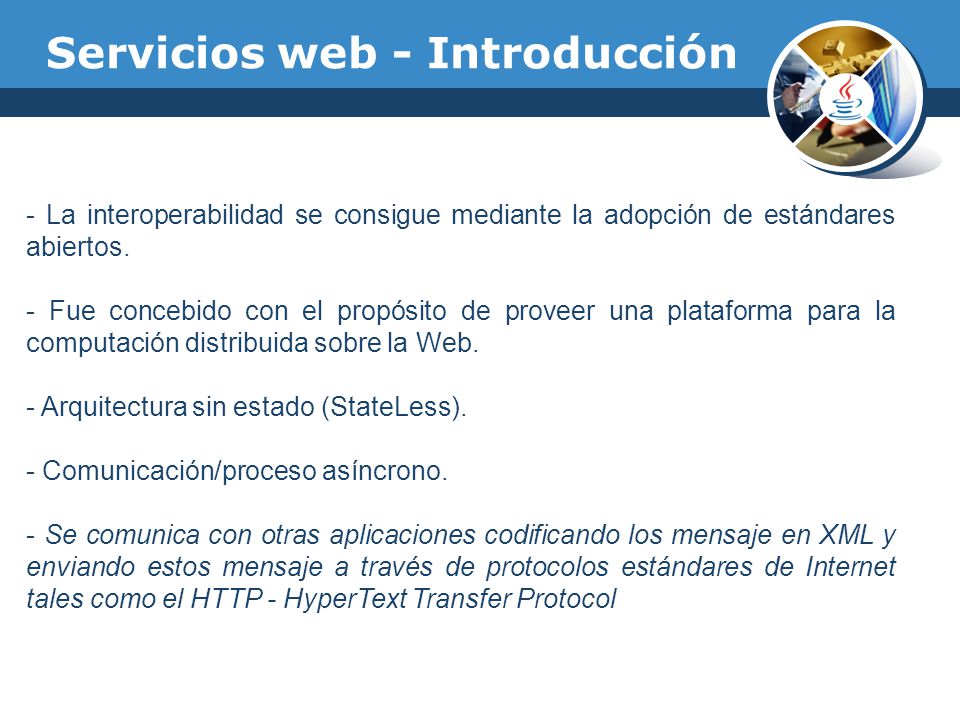

4 Servicios web - Introducción
- La interoperabilidad se consigue mediante la adopción de estándares abiertos. - Fue concebido con el propósito de proveer una plataforma para la computación distribuida sobre la Web. - Arquitectura sin estado (StateLess). Comunicación/proceso asíncrono.  Se comunica con otras aplicaciones codificando los mensaje en XML y enviando estos mensaje a través de protocolos estándares de Internet tales como el HTTP - HyperText Transfer Protocol

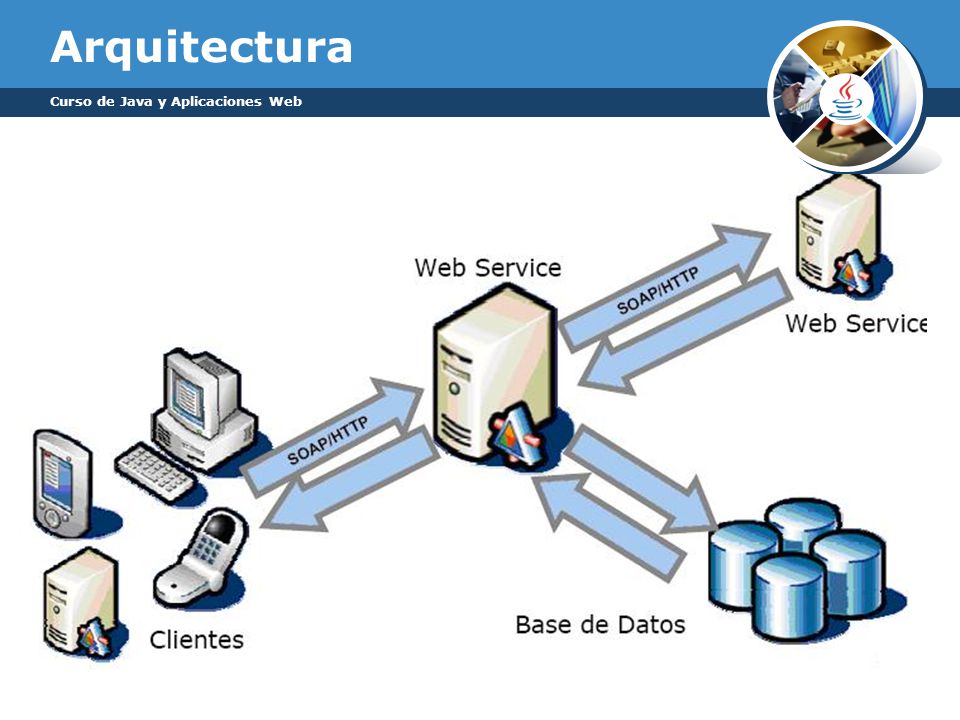

5 Arquitectura Curso de Java y Aplicaciones Web

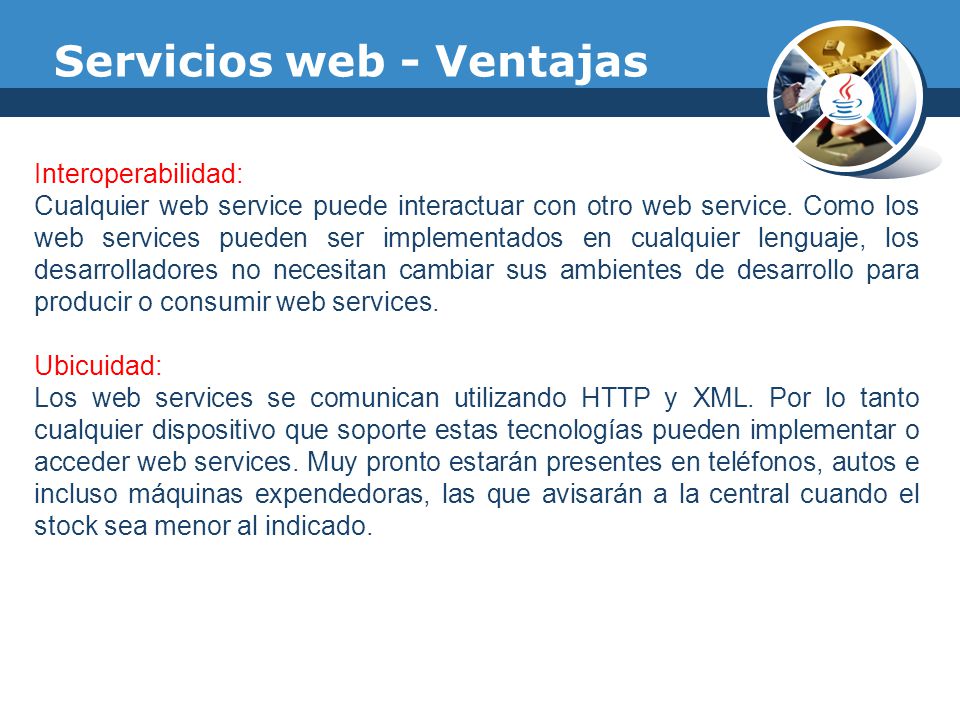

6 Servicios web - Ventajas
Interoperabilidad: Cualquier web service puede interactuar con otro web service. Como los web services pueden ser implementados en cualquier lenguaje, los desarrolladores no necesitan cambiar sus ambientes de desarrollo para producir o consumir web services. Ubicuidad: Los web services se comunican utilizando HTTP y XML. Por lo tanto cualquier dispositivo que soporte estas tecnologías pueden implementar o acceder web services. Muy pronto estarán presentes en teléfonos, autos e incluso máquinas expendedoras, las que avisarán a la central cuando el stock sea menor al indicado.

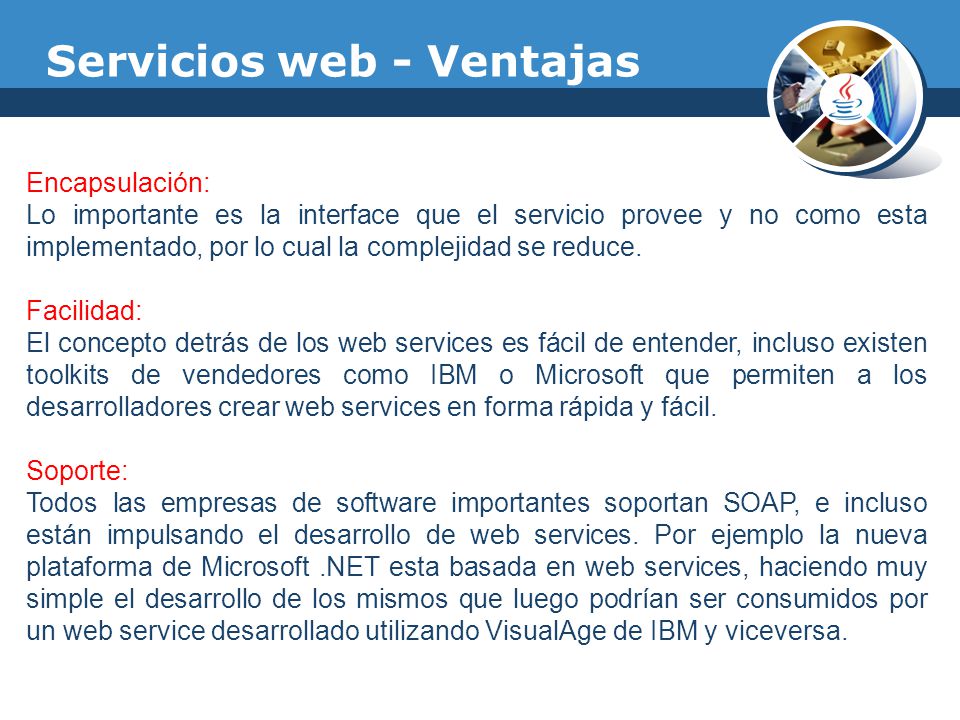

7 Servicios web - Ventajas
Encapsulación: Lo importante es la interface que el servicio provee y no como esta implementado, por lo cual la complejidad se reduce. Facilidad: El concepto detrás de los web services es fácil de entender, incluso existen toolkits de vendedores como IBM o Microsoft que permiten a los desarrolladores crear web services en forma rápida y fácil. Soporte: Todos las empresas de software importantes soportan SOAP, e incluso están impulsando el desarrollo de web services. Por ejemplo la nueva plataforma de Microsoft .NET esta basada en web services, haciendo muy simple el desarrollo de los mismos que luego podrían ser consumidos por un web service desarrollado utilizando VisualAge de IBM y viceversa.

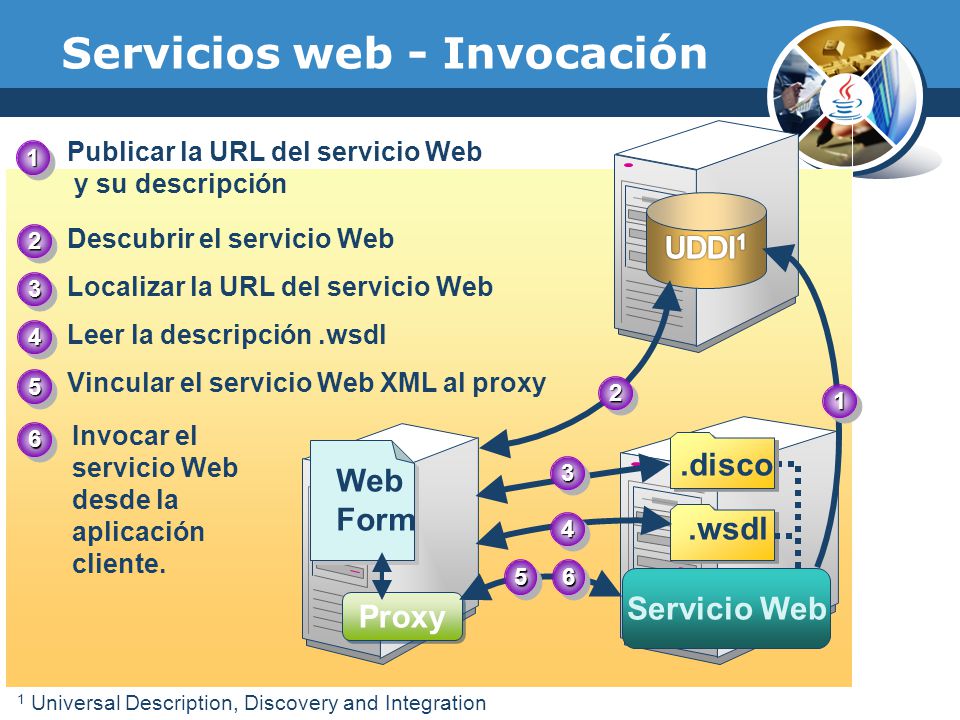

8 Servicios web - Invocación
Publicar la URL del servicio Web y su descripción 1 UDDI1 2 Descubrir el servicio Web 3 Localizar la URL del servicio Web 4 Leer la descripción .wsdl 5 Vincular el servicio Web XML al proxy 2 1 Invocar el servicio Web desde la aplicación cliente. 6 .disco Web Form 3 .wsdl 4 5 6 Servicio Web Proxy 1 Universal Description, Discovery and Integration

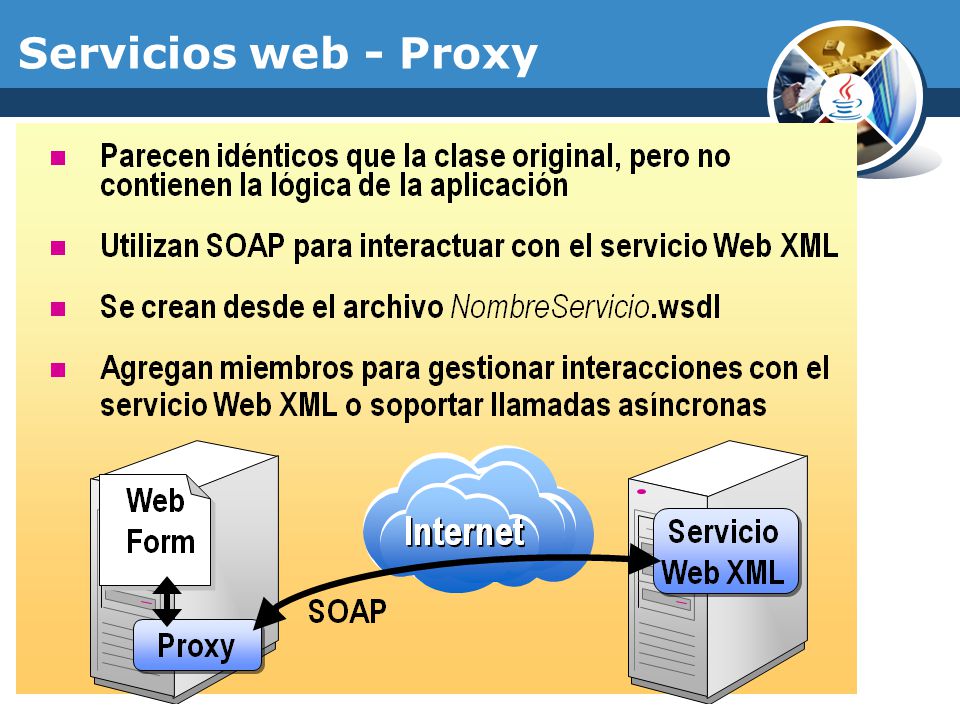

9 Servicios web - Proxy

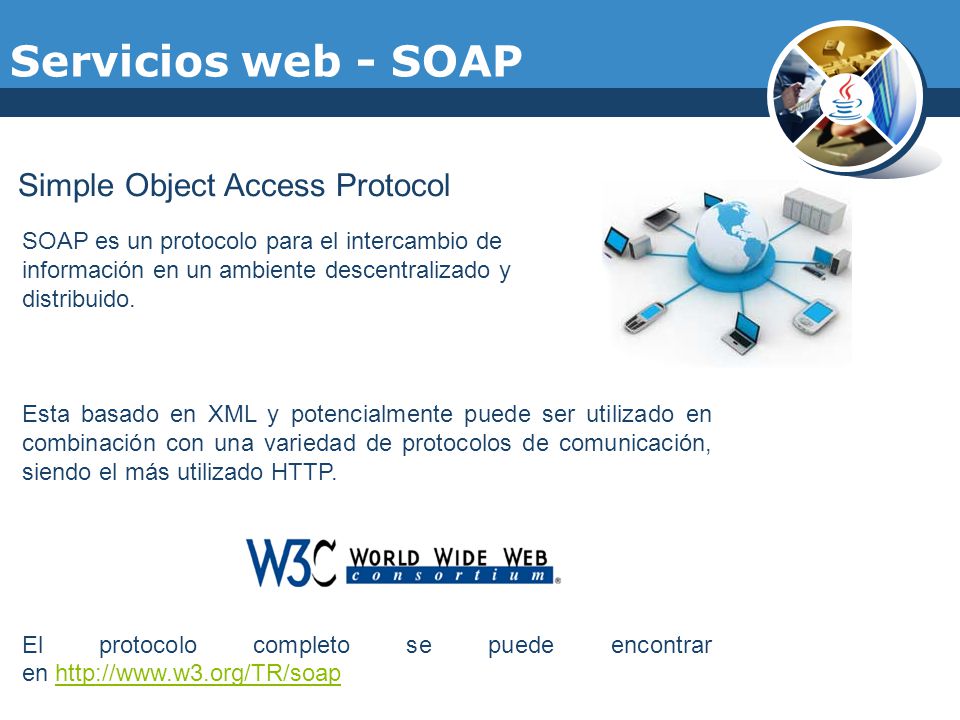

10 Servicios web - SOAP Simple Object Access Protocol
SOAP es un protocolo para el intercambio de información en un ambiente descentralizado y distribuido.  Esta basado en XML y potencialmente puede ser utilizado en combinación con una variedad de protocolos de comunicación, siendo el más utilizado HTTP. El protocolo completo se puede encontrar en http://www.w3.org/TR/soap

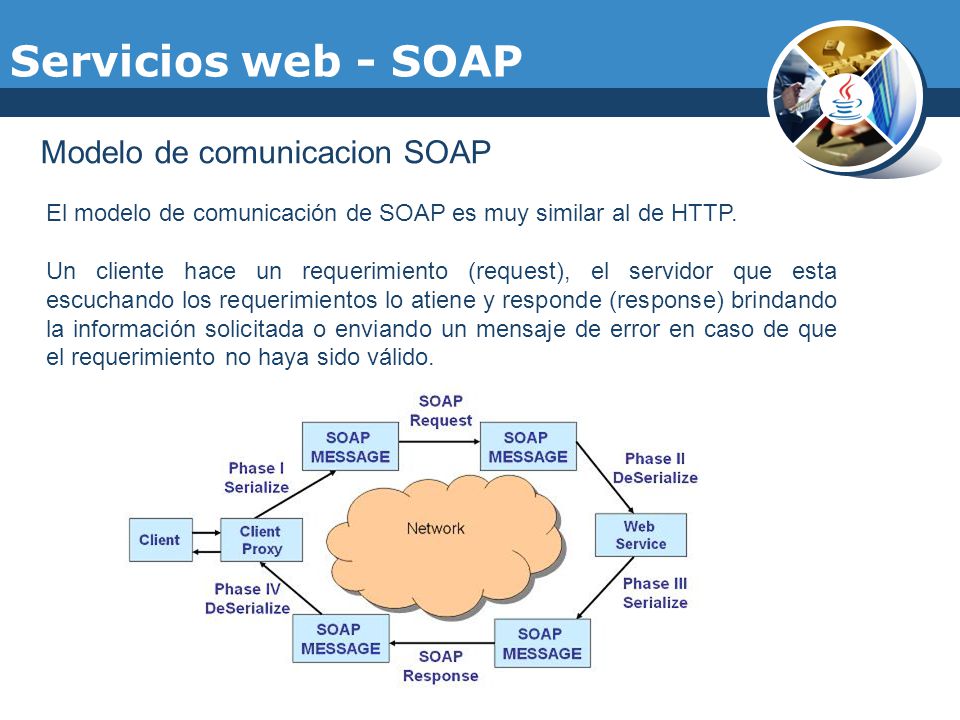

11 Servicios web - SOAP Modelo de comunicacion SOAP
El modelo de comunicación de SOAP es muy similar al de HTTP. Un cliente hace un requerimiento (request), el servidor que esta escuchando los requerimientos lo atiene y responde (response) brindando la información solicitada o enviando un mensaje de error en caso de que el requerimiento no haya sido válido.

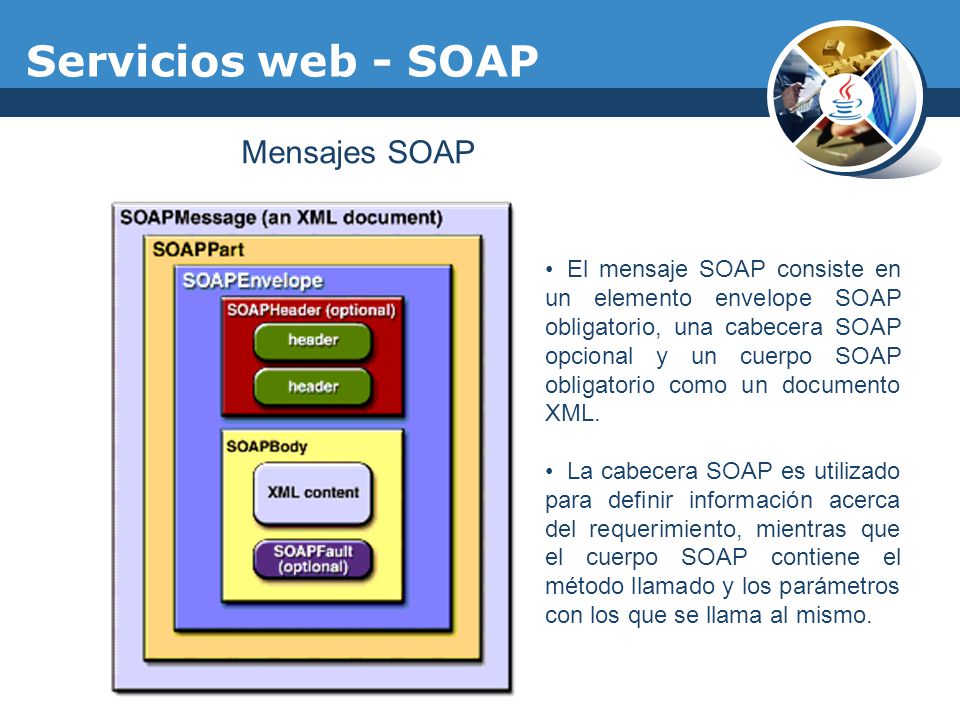

12 Servicios web - SOAP Mensajes SOAP
El mensaje SOAP consiste en un elemento envelope SOAP obligatorio, una cabecera SOAP opcional y un cuerpo SOAP obligatorio como un documento XML. La cabecera SOAP es utilizado para definir información acerca del requerimiento, mientras que el cuerpo SOAP contiene el método llamado y los parámetros con los que se llama al mismo.

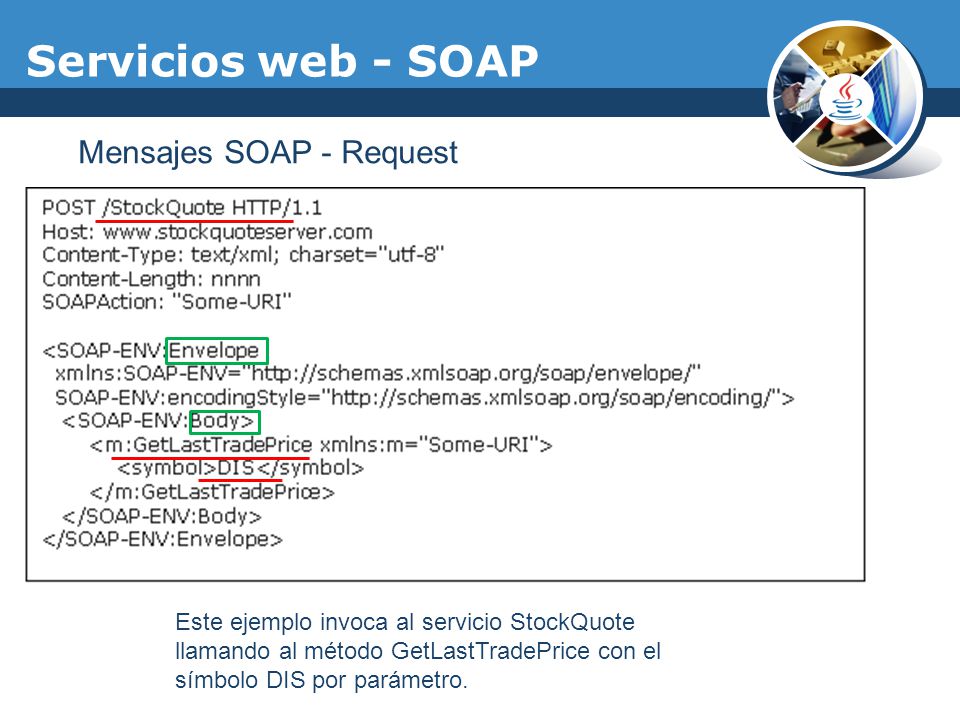

13 Servicios web - SOAP Mensajes SOAP - Request
Este ejemplo invoca al servicio StockQuote llamando al método GetLastTradePrice con el símbolo DIS por parámetro.

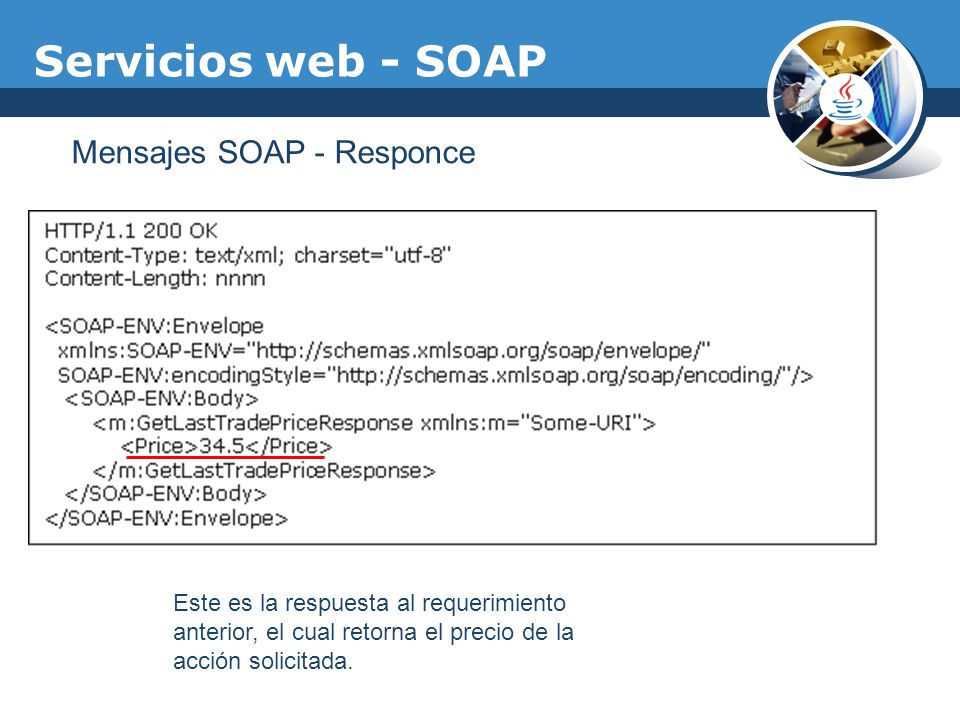

14 Servicios web - SOAP Mensajes SOAP - Responce
Este es la respuesta al requerimiento anterior, el cual retorna el precio de la acción solicitada.

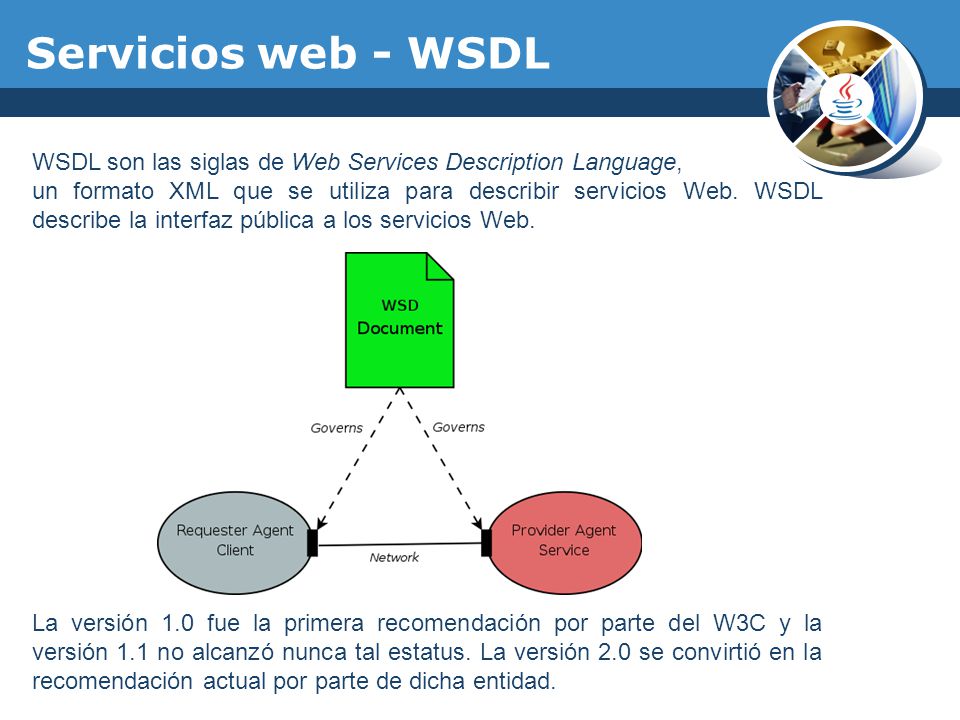

15 Servicios web - WSDL WSDL son las siglas de Web Services Description Language, un formato XML que se utiliza para describir servicios Web. WSDL describe la interfaz pública a los servicios Web. La versión 1.0 fue la primera recomendación por parte del W3C y la versión 1.1 no alcanzó nunca tal estatus. La versión 2.0 se convirtió en la recomendación actual por parte de dicha entidad.

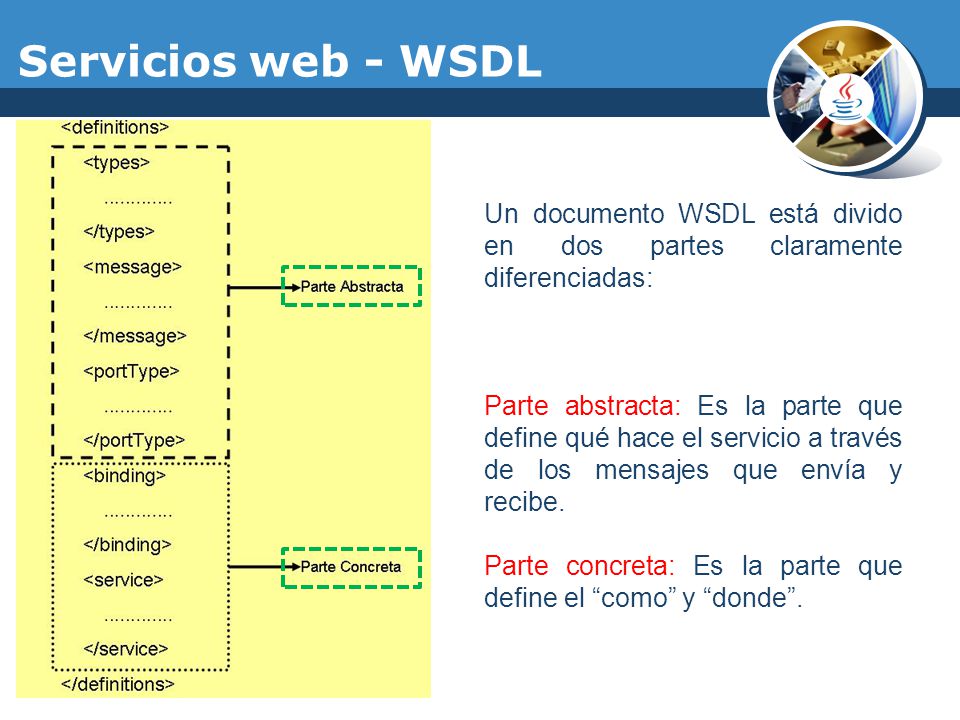

16 Servicios web - WSDL Un documento WSDL está divido en dos partes claramente diferenciadas: Parte abstracta: Es la parte que define qué hace el servicio a través de los mensajes que envía y recibe. Parte concreta: Es la parte que define el “como” y “donde”.

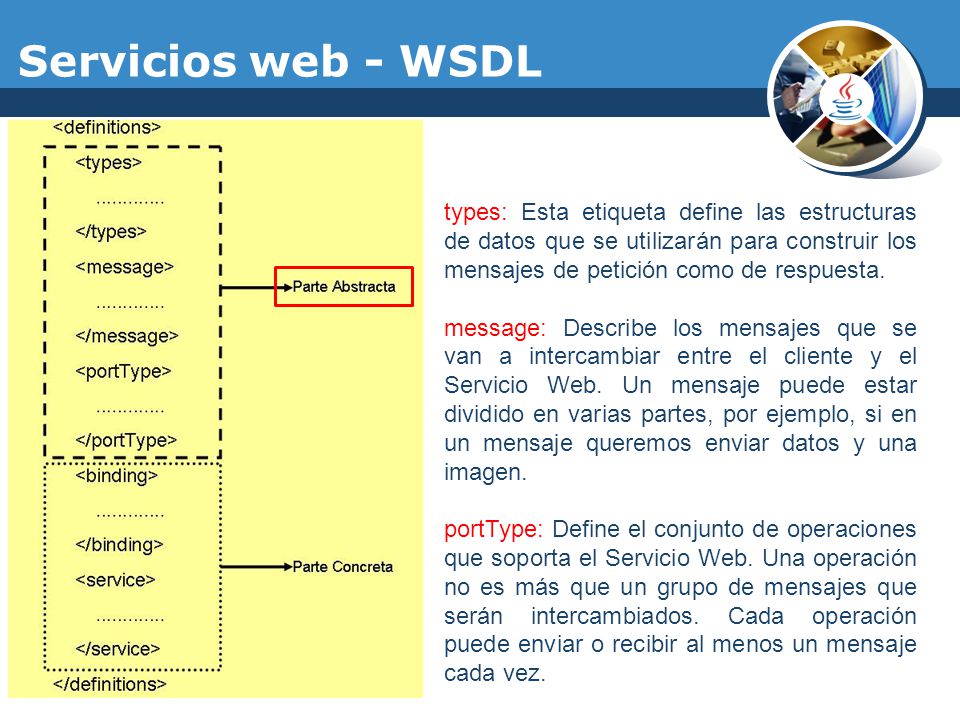

17 Servicios web - WSDL types: Esta etiqueta define las estructuras de datos que se utilizarán para construir los mensajes de petición como de respuesta. message: Describe los mensajes que se van a intercambiar entre el cliente y el Servicio Web. Un mensaje puede estar dividido en varias partes, por ejemplo, si en un mensaje queremos enviar datos y una imagen. portType: Define el conjunto de operaciones que soporta el Servicio Web. Una operación no es más que un grupo de mensajes que serán intercambiados. Cada operación puede enviar o recibir al menos un mensaje cada vez.

18 Servicios web - WSDL binding: Describe como formatear los mensajes para interactuar con un Servicio determinado. WSDL no define un estándar para formatear mensajes. Para ello utiliza la extensibilidad para definir como intercambiar los mensajes usando SOAP, HTTP, MIME, etc… services: Este elemento indica donde se encuentra el Servicio usando la etiqueta . Cada etiqueta define el formato de los mensajes, y la dirección donde se encuentra el servicio que acepta mensajes en ese formato.

19 Servicios web - Práctica
Apache Axis  Is an open source, XML based Web service framework. Apache Axis2™ Is a Web Services / SOAP / WSDL engine, the successor to the widely used Apache Axis SOAP stack.  Apache Tomcat

20 Servicios web - Practica
Herramientas Servidor de aplicaciones (Tomcat) Motor de servicios web Apache Axis2 Distribución de Java, en versión JDK IDE Netbeans

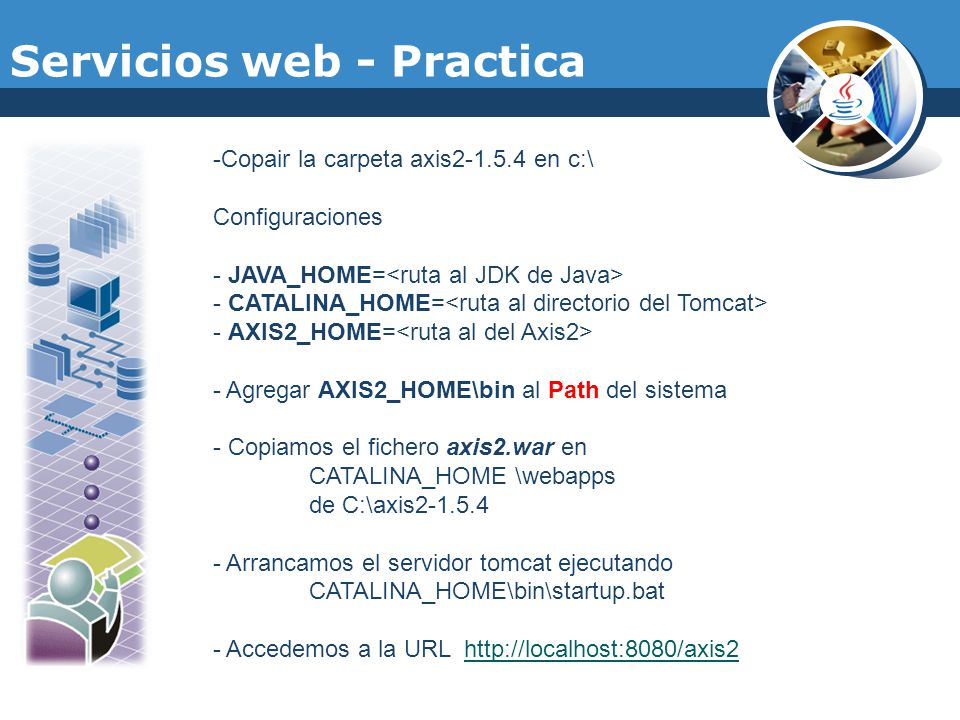

21 Servicios web - Practica

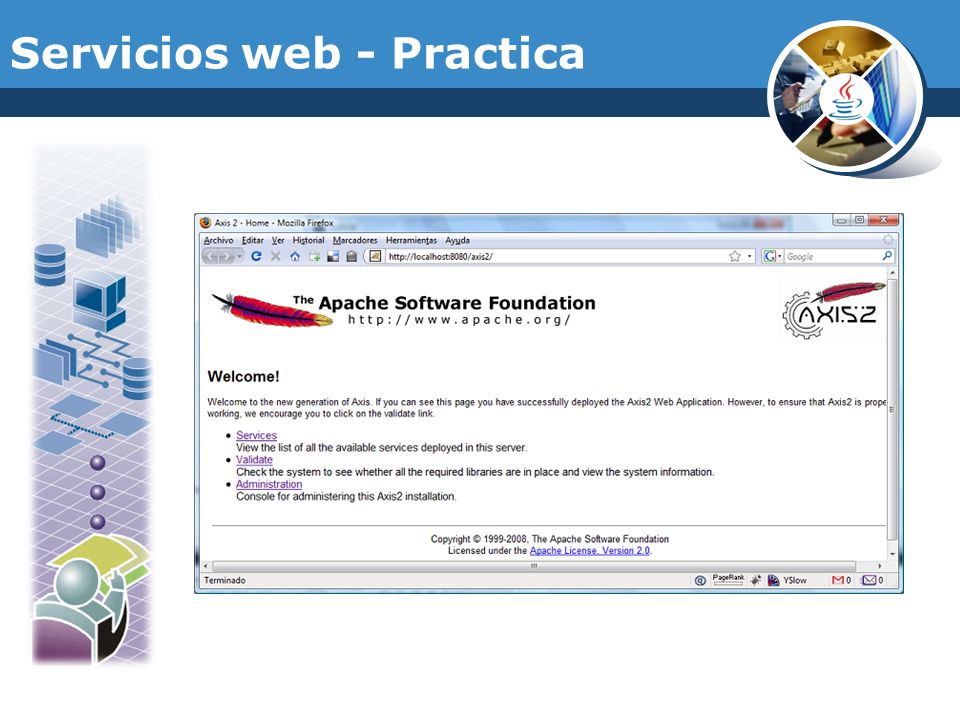

Copair la carpeta axis en c:\ Configuraciones JAVA_HOME=<ruta al JDK de Java> CATALINA_HOME=<ruta al directorio del Tomcat> AXIS2_HOME=<ruta al del Axis2> Agregar AXIS2_HOME\bin al Path del sistema - Copiamos el fichero axis2.war en CATALINA_HOME \webapps de C:\axis Arrancamos el servidor tomcat ejecutando CATALINA_HOME\bin\startup.bat  - Accedemos a la URL

22 Servicios web - Practica

23 Servicios web - Practica

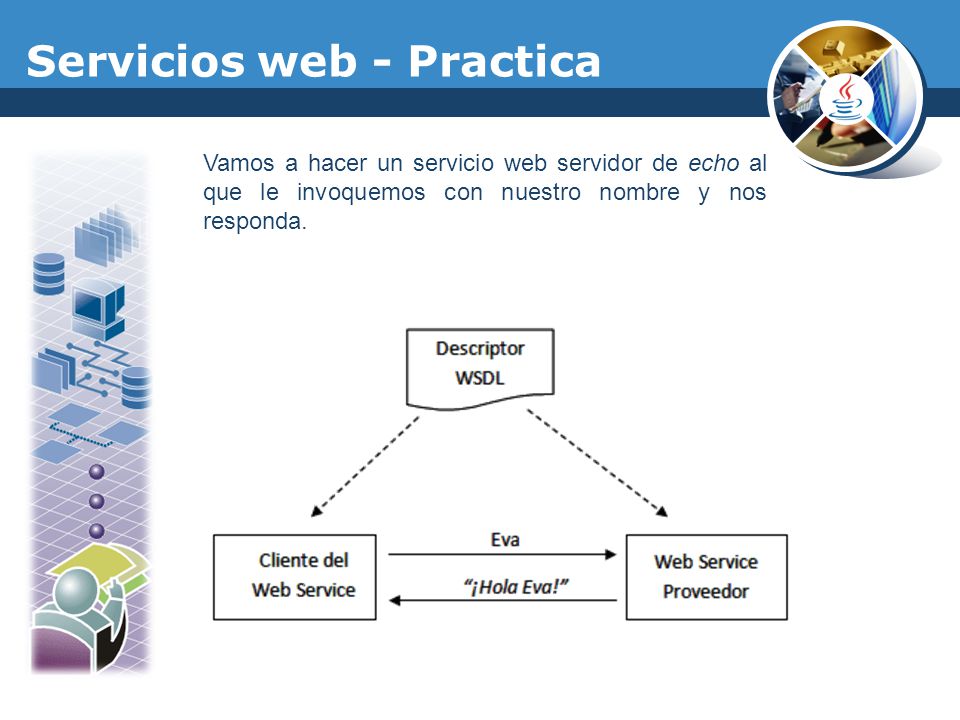

Vamos a hacer un servicio web servidor de echo al que le invoquemos con nuestro nombre y nos responda.

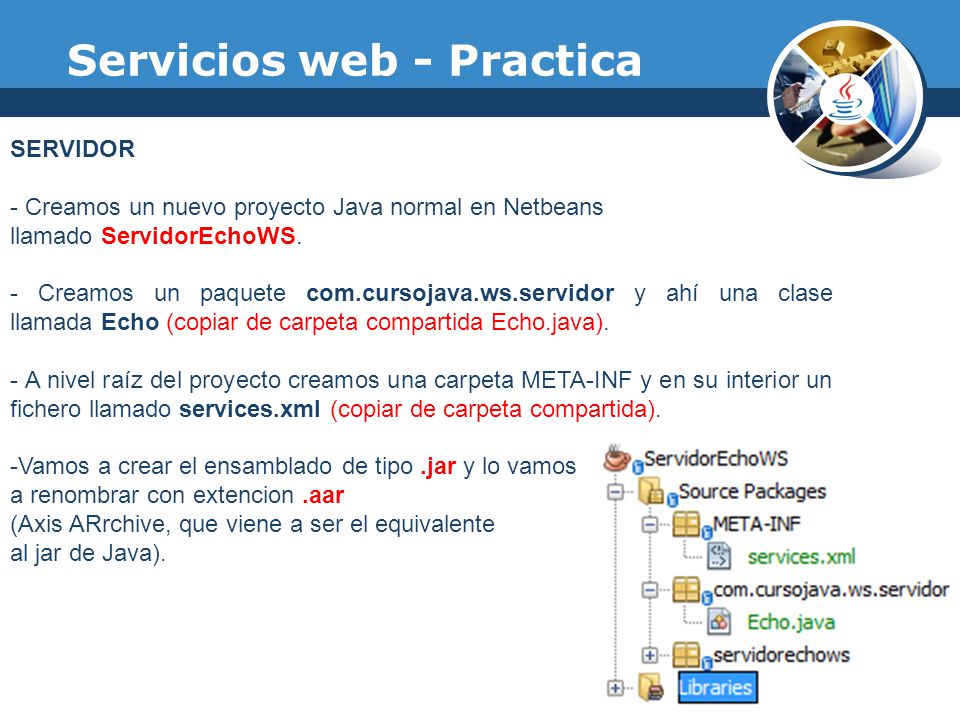

24 Servicios web - Practica
SERVIDOR - Creamos un nuevo proyecto Java normal en Netbeans llamado ServidorEchoWS. - Creamos un paquete com.cursojava.ws.servidor y ahí una clase llamada Echo (copiar de carpeta compartida Echo.java). - A nivel raíz del proyecto creamos una carpeta META-INF y en su interior un fichero llamado services.xml (copiar de carpeta compartida). Vamos a crear el ensamblado de tipo .jar y lo vamos a renombrar con extencion .aar  (Axis ARrchive, que viene a ser el equivalente al jar de Java).

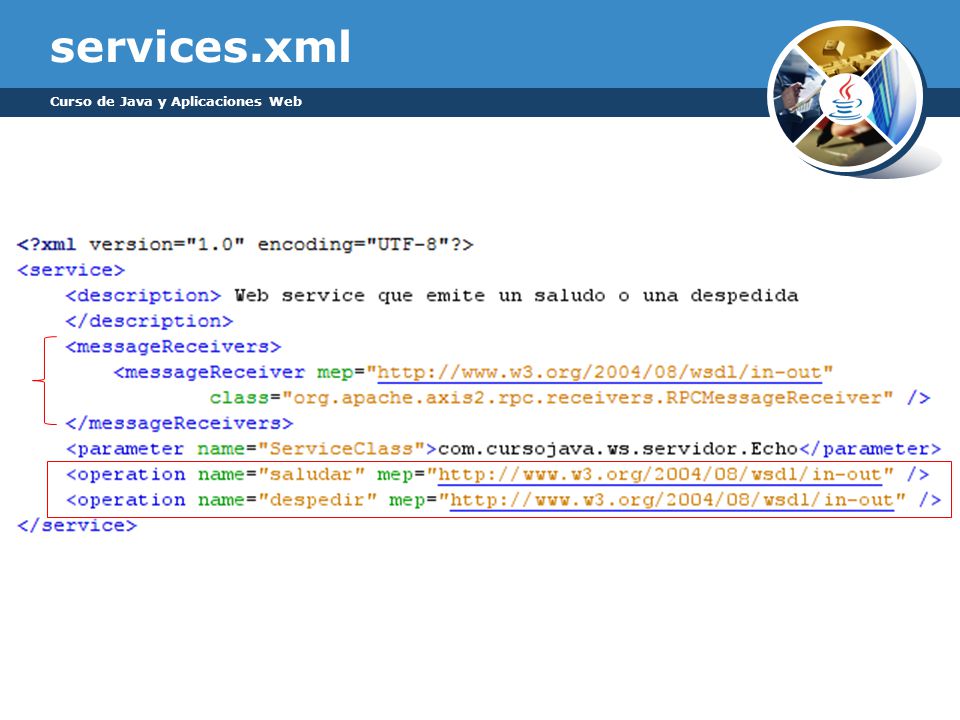

25 services.xml Curso de Java y Aplicaciones Web

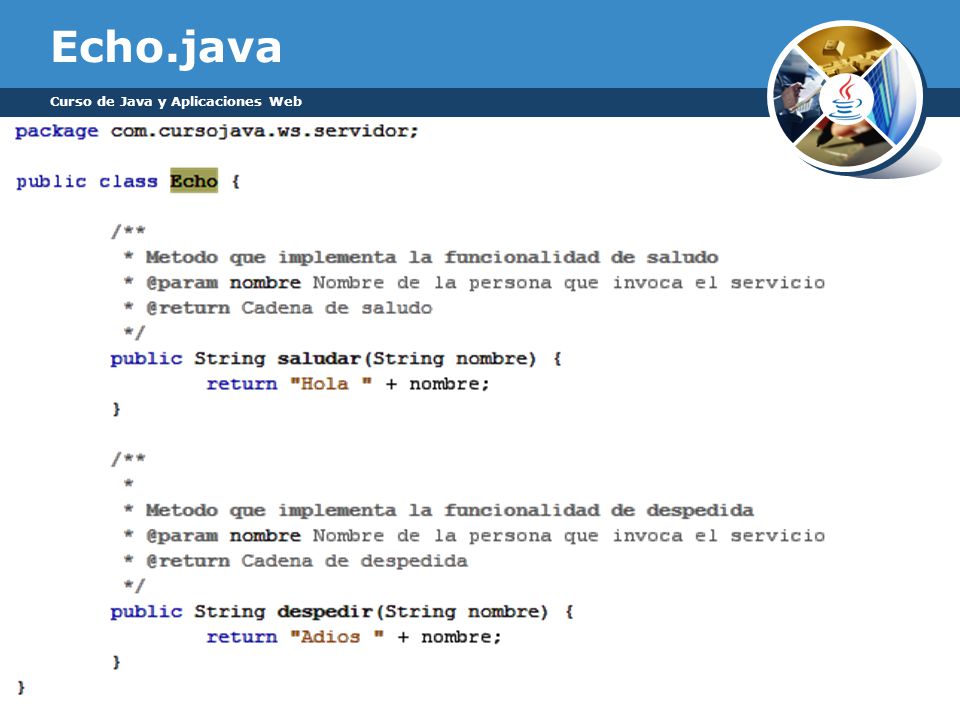

26 Echo.java Curso de Java y Aplicaciones Web

27 Servicios web - Practica

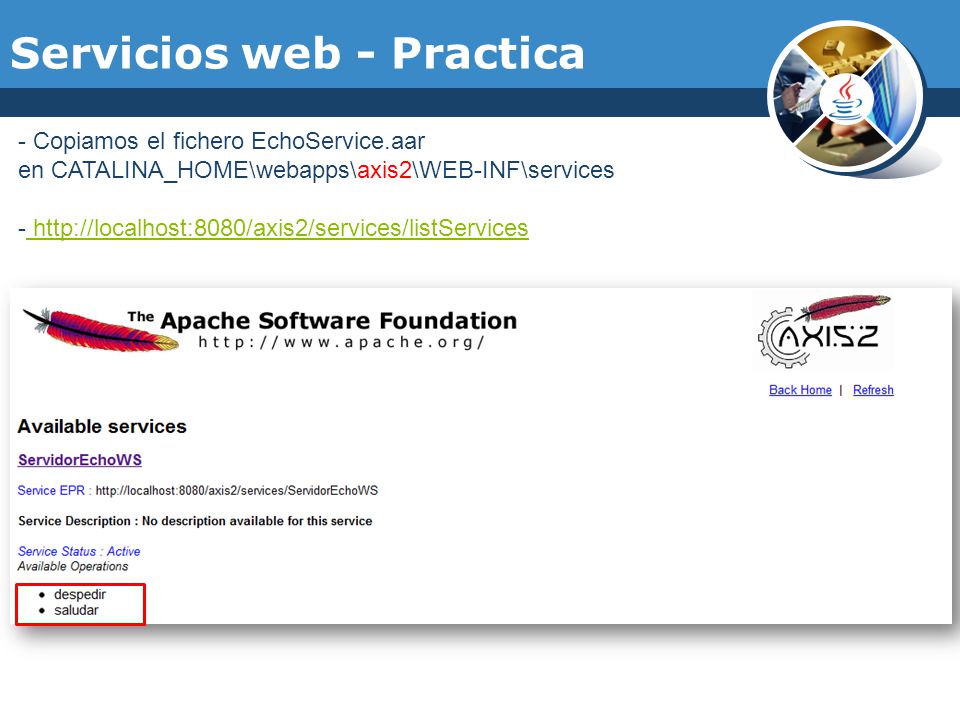

Copiamos el fichero EchoService.aar en CATALINA_HOME\webapps\axis2\WEB-INF\services

28 Servicios web - Practica

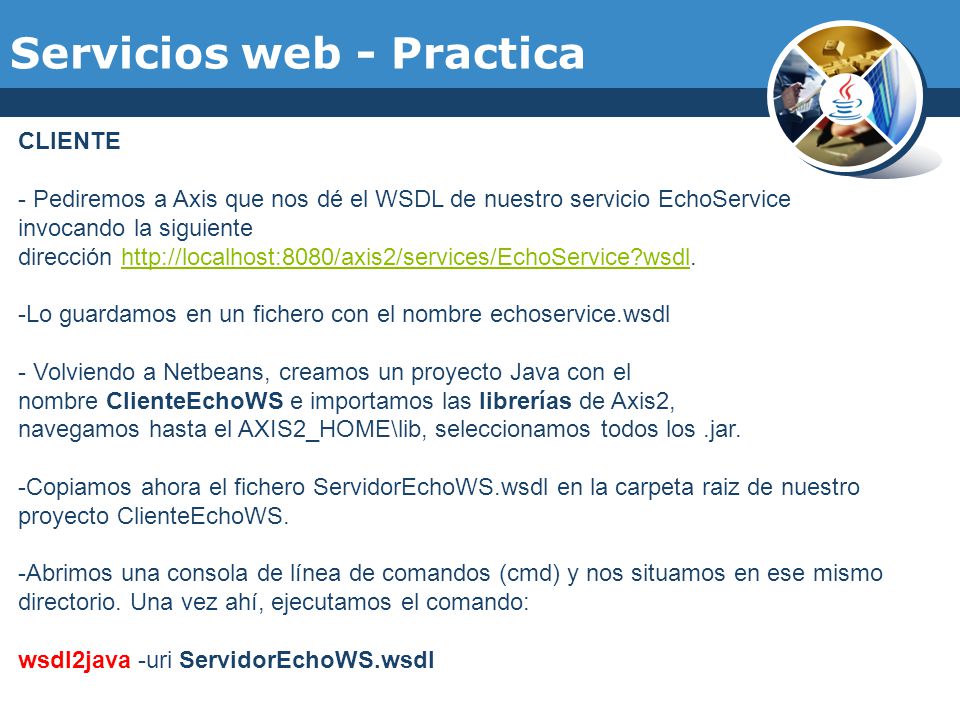

CLIENTE Pediremos a Axis que nos dé el WSDL de nuestro servicio EchoService invocando la siguiente dirección http://localhost:8080/axis2/services/EchoService?wsdl. Lo guardamos en un fichero con el nombre echoservice.wsdl Volviendo a Netbeans, creamos un proyecto Java con el nombre ClienteEchoWS e importamos las librerías de Axis2, navegamos hasta el AXIS2_HOME\lib, seleccionamos todos los .jar. Copiamos ahora el fichero ServidorEchoWS.wsdl en la carpeta raiz de nuestro proyecto ClienteEchoWS.  Abrimos una consola de línea de comandos (cmd) y nos situamos en ese mismo directorio. Una vez ahí, ejecutamos el comando: wsdl2java -uri ServidorEchoWS.wsdl

29 Servicios web - Practica
CLIENTE Test.java

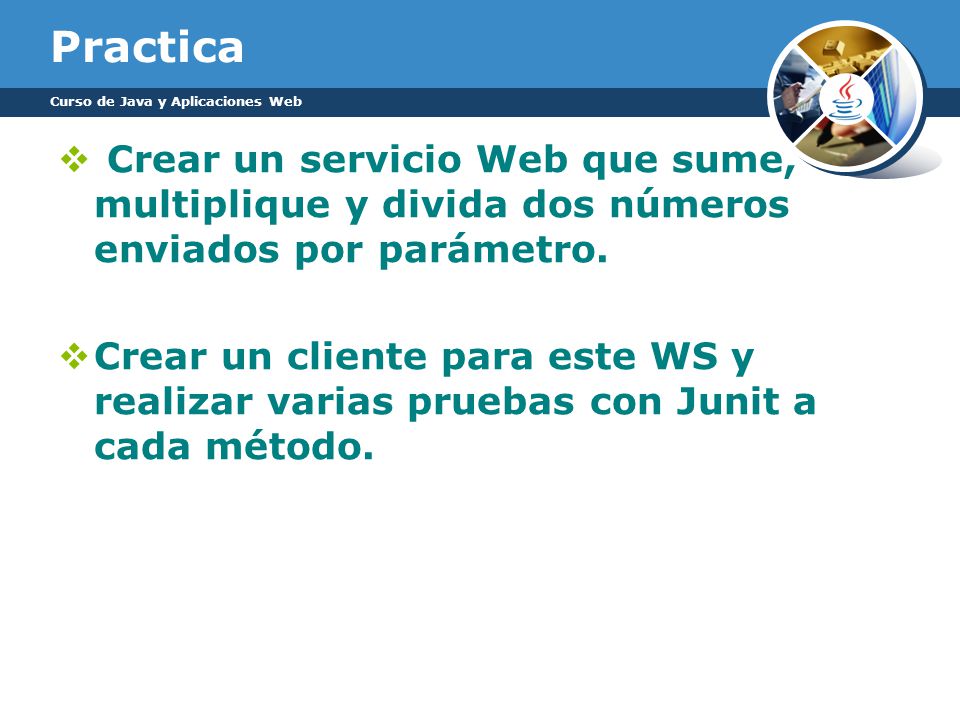

30 Practica Curso de Java y Aplicaciones Web Crear un servicio Web que sume, multiplique y divida dos números enviados por parámetro. Crear un cliente para este WS y realizar varias pruebas con Junit a cada método.

31 Curso de Java y Aplicaciones Web.
Gracias!... Curso de Java y Aplicaciones Web. Ing. Esteban Ramírez
