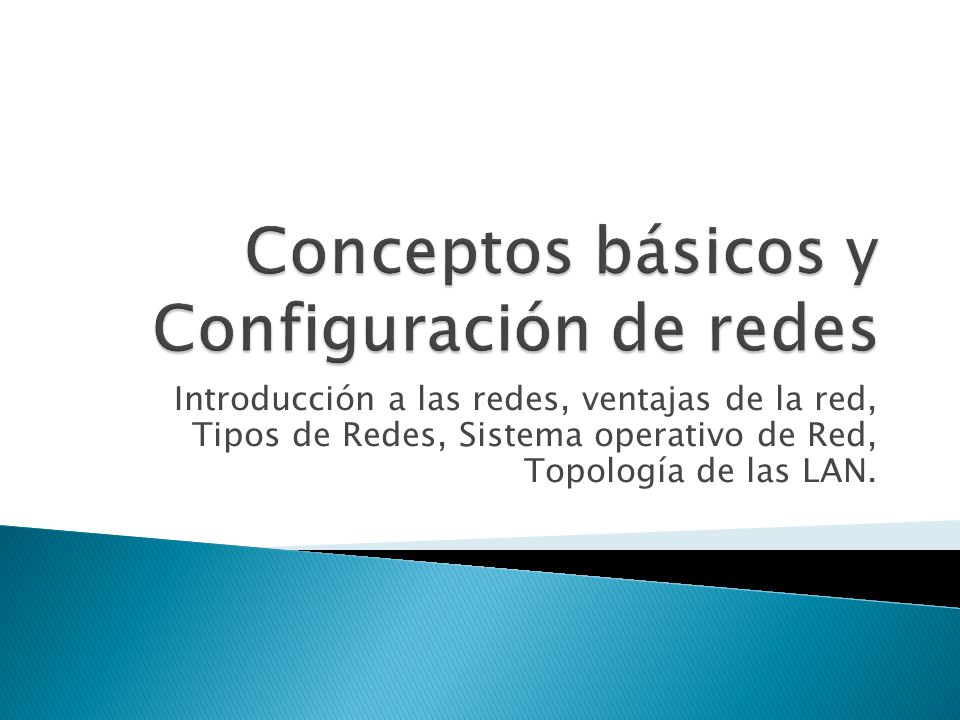

1 Conceptos básicos y Configuración de redes
Introducción a las redes, ventajas de la red, Tipos de Redes, Sistema operativo de Red, Topología de las LAN.

2 Objetivos Conocer los conceptos básicos de una red.
Aprender a configura un red para el Hogar en Windows XP.

3 ¿Red De Computadores? Una red de computadores esta constituida por dos o mas computadores conectados entre si que comparten información (Archivos), datos, aplicaciones, impresoras, dispositivos de almacenamiento entre otros.

4 ¿Para que se utiliza una red?
Para acceder a información externa. Para realizar trabajo en grupo, utilizando aplicaciones que permitan compartir documentos entre usuarios en diferentes equipos al mismo tiempo. Para Optimizar el uso de recursos costosos como impresoras. Para utilizar servicios como el del servidor de correo.

5 ¿Cómo se realiza la comunicación?
Para facilitar este proceso se estableció el modelo OSI por ISO, el cual define 7 capas. El protocolo TCP/IP se basa en OSI y es el mas usado.

6 ¿Cómo se realiza la comunicación? II
Protocolos de red IEEE 802.3, estándar para Ethernet. IEEE 802.5, estándar para Token Ring. IEEE , estándar para Wi-Fi. IEEE , estándar para Bluetooth. IEEE = Instituto de Ingenieros Electricistas y Electrónicos

7 Elementos de la Red I Computador: también denominados host, son equipos de trabajo (computadores personales) o servidores.

8 Elementos de la Red II Tarjeta de Red: es necesaria para lograr el alcance entre los medios de transmisión y los computadores, estas pueden funcionar para cables de red, infrarrojos o radiofrecuencias.

9 Elementos de la Red III Medio: este es el lugar por donde será transmitida la señal, entre los cuales encontramos la fibra óptica, cable coaxial, cable UTP, radiofrecuencias. Para saber como construir un cable de red UTP dar clic aqui

10 Elementos de la Red IV Servicios: son las funcionalidades que prestan los servidores entre las cuales encontramos, servicios de almacenamiento, de comunicación, de correo, de aplicaciones.

11 Preguntas de Repaso ¿Qué es para Vd. una red? Trate de definirla sin utilizar las mismas palabras que se utilizan en el curso. ¿Se podría con una Red, tener un ordenador central con datos y programas y conectarse por ejemplo diez PC para ejecutar dichos Programas? ¿Qué tipos de servicios puedo encontrar en una red?

12 Clasificaciones de las redes
Por Alcance Red de Área personal PAN Red de Área Local LAN Red de Área Campus CAN Red de Área Metropolitana MAN Red de Área Amplia WAN Red de Área Simple SPL Red de Área de Almacenamiento SAN

13 Clasificaciones de las redes II
Por Topología

14 Topología de Bus Un solo cable, denominado bus, es compartido por todos los dispositivos de la red Es un método sencillo y barato. Único canal de comunicaciones: fallos Dificultad de aislar los componentes defectuosos

15 Topología de Estrella Los nodos de la red se conectan con cables dedicados a un punto que es una caja de conexiones, llamada HUB o concentrador. El problema de la estrella es el límite de la distancia de cable. La ventaja principal es que permite que todos los nodos se comuniquen entre sí de manera conveniente. La desventaja principal es que si el nodo central falla, toda la red se desconecta. Switch

16 Topología de Anillo los nodos se conectan formando un circulo cerrado unidireccional, de tal manera que los paquetes que transportan datos circulan por el anillo en un solo sentido. Un corte del cable afecta a todas las estaciones, por lo que se han desarrollado sistemas en anillo doble o combinando topologías de anillo y estrella. Repetidores: Regeneran la señal y permiten ampliar la red

17 Topología de Árbol Los dispositivos de la red (entre 4 y 12 estaciones de trabajo) se conectan a un HUB y éstos se conectan a una red formando así un árbol o pirámide de hubs y dispositivos. Simplicidad de control Sencillez para añadir nuevos componentes Cuellos de botella, problemas de fiabilidad

18 Topología de Malla Inmunidad a problemas de fallos o cuellos de botella Gran fiabilidad

19 Topología Mixta Es la combinación de dos o mas de las anteriores topologías.

20 Configurando una Red en Windows
Lo primero que debemos hacer es configurar la tarjeta de red para ello vamos a inicio>>Panel de Control >>Conexiones de Red

21 Configurando una Red en Windows II
Ahora damos clic derecho sobre “conexión de área local” y seleccionamos propiedades.

22 Configurando una Red en Windows III
Seleccionamos Protocolo internet (TCP/IP), la ventana que nos aparecerá tendrá seleccionada la opción “obtener una dirección IP automáticamente”. Seleccionamos ”usar la siguiente dirección IP” En dirección IP en general la dirección que se usa es “ XXX” donde las XXX son un numero del 1 al 255. Los equipos en la red deben tener una dirección IP única.

23 Configurando una Red en Windows IV
La mascara se generara automáticamente y en este ejercicio será la que usemos. La “Puerta de enlace predeterminada” es la dirección del dispositivo que nos dará internet en general esta tendrá el numero “ ”. En servidor DNS debemos usar el que nos asigna el proveedor del servicio de internet (una forma de saberlo es tener una maquina conectada directamente en el router y dar inicio>>ejecutar y escribimos CMD y damos enter, nos saldra una pantalla negra en la cual escribimos “ipconfig –all” y damos enter ahí podremos ver en el adaptador que esta conectado las direcciones del DNS) Una ves ingresados los datos presionamos aceptar en ambas ventanas.

24 Configurando una Red en Windows V
Luego damos clic en configurar una red domestica o para pequeña oficina.

25 Configurando una Red en Windows VI
En la primera ventanita que nos sale las cosa que podremos podemos hacer en el procedimiento, presionamos siguiente. En la siguiente ventana nos dice las cosas que se deben hacer antes de continuar, presionamos siguiente. En la ventana que vemos en la imagen seleccionamos la segunda opción ya que el computador esta conectado a un hub o switch y presionamos siguiente.

26 Configurando una Red en Windows VII
En esta ventana colocamos los datos del equipo como lo son una breve descripción del mismo y un nombre, el nombre del equipo debe ser único, presionamos siguiente.

27 Configurando una Red en Windows VIII
En esta ventana debemos colocar el nombre del grupo de trabajo, todos los equipos que queremos colocar en red deben tener en común este nombre. En grandes empresas es normar encontrar múltiples grupos de trabajo. Presionamos siguiente.

28 Configurando una Red en Windows IX
Si es la primera ves que se realiza esta configuración nos saldrá la ventana de la imagen donde podremos seleccionar si se quiere o no compartir impresoras y documentos. Seleccionamos la opción deseada y presionamos siguiente.

29 Configurando una Red en Windows X
En esta ventana tendremos un resumen de la configuración que realizaremos. Si estamos de acuerdo damos siguiente, de otro modo atrás y cambiamos lo que no nos parece.

30 Configurando una Red en Windows XI
En esta ventana veremos que la configuración se esta realizando.

31 Configurando una Red en Windows XII
Finalmente una ves terminada la configuración, en esta ventana seleccionaremos finalizar. El equipo deberá ser reiniciado para que los cambios tengan efecto.
