1 ¿Qué avance tecnológico nos ha permitido conocer seres vivos tan pequeños no visibles a los ojos?

2 El MICROSCOPIO ÓPTICO PARTES E HISTORIA

3 Por qué del NOMBRE El término microscopio proviene del vocablo griego mikroskopein que significa: Micro=pequeño Scopein=ver, observar Se designa de esta manera al instrumento diseñado especialmente para poder apreciar elementos muy pequeños y que resultan prácticamente imperceptibles para la visión humana. La palabra microscopio fue utilizada por primera vez por los miembros de la "Accademia dei Lincei Te sugerimos leer más información sobre esta academia

4 HISTORIA del INVENTO Se inventó, hacia 1612, por Galileo Galilei, según los italianos, o por Zacharias Jansen (1595?) en opinión de los holandeses. Sin embargo, el primer microscopio se le atribuye a Antony Von Leeuwenhoek ( ). Era un microscopio muy sencillo, pues sólo lograba entre 250 y 300 aumentos.

5 PARA PENSAR ¿Por qué crees que varios países se adjudicaron el mismo avance científico? ¿Conocés otros avances o descubrimientos científicos en los que sucediera lo mismo?

6 EVOLUCIÓN DEL MICROSCOPIO

7 Microscopio compuesto supuestamente realizado por Zacharias Janssen en 1595 Formado por dos tubos de metal que sostienen una lente cada uno, de 3 X y 5 X, que se deslizan dentro de otro tubo metálico lo que permite el enfoque. Se considera el primer microscopio compuesto de la historia. Hoy día se cuestiona su autenticidad.

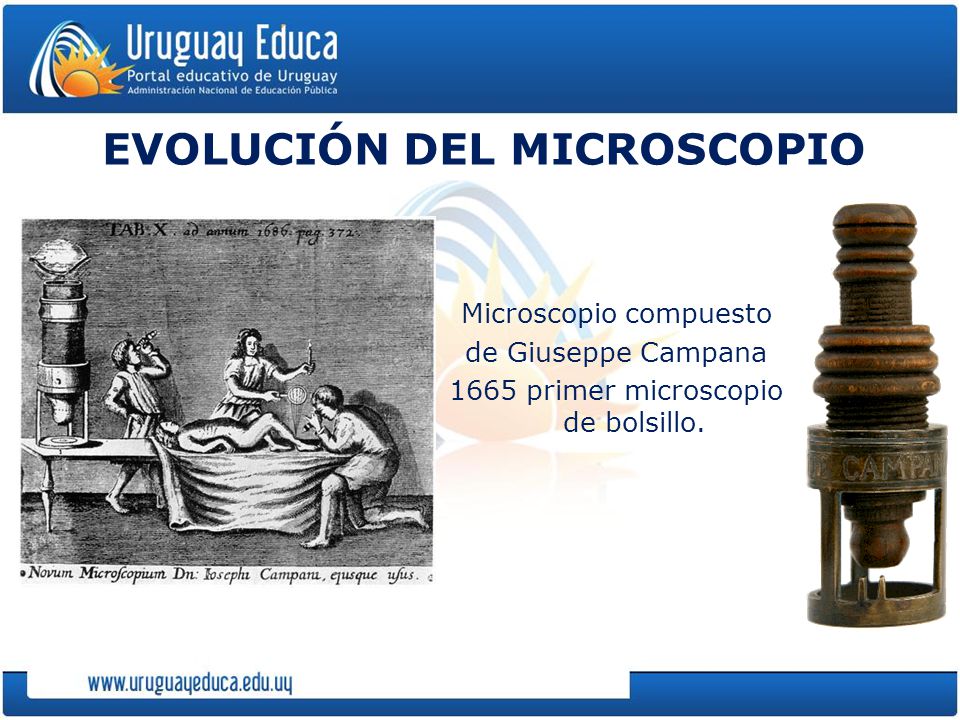

8 EVOLUCIÓN DEL MICROSCOPIO Microscopio compuesto de Giuseppe Campana 1665 primer microscopio de bolsillo.

9 Microscopio de Galileo Galilei en 1612 Consta de tres lentes: ocular, campo y objetivo.

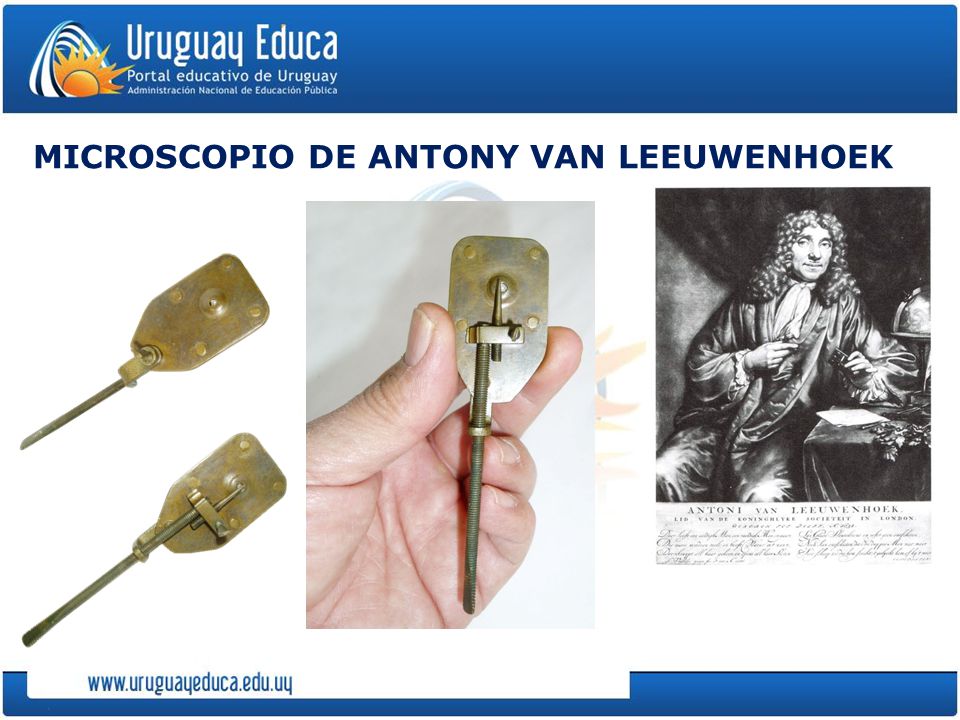

10 MICROSCOPIO DE ANTONY VAN LEEUWENHOEK

11 MICROSCOPIO DE LEEUWENHOEK EN 1668 El primitivo microscopio de Leeuwenhoek tenía dos lupas combinadas con las que llegó a alcanzar alrededor de 300 aumentos. Diseñado para ver elementos en suspensión acuosa permitió visualizar algunos protozoos, bacterias, espermatozoides y glóbulos rojos.

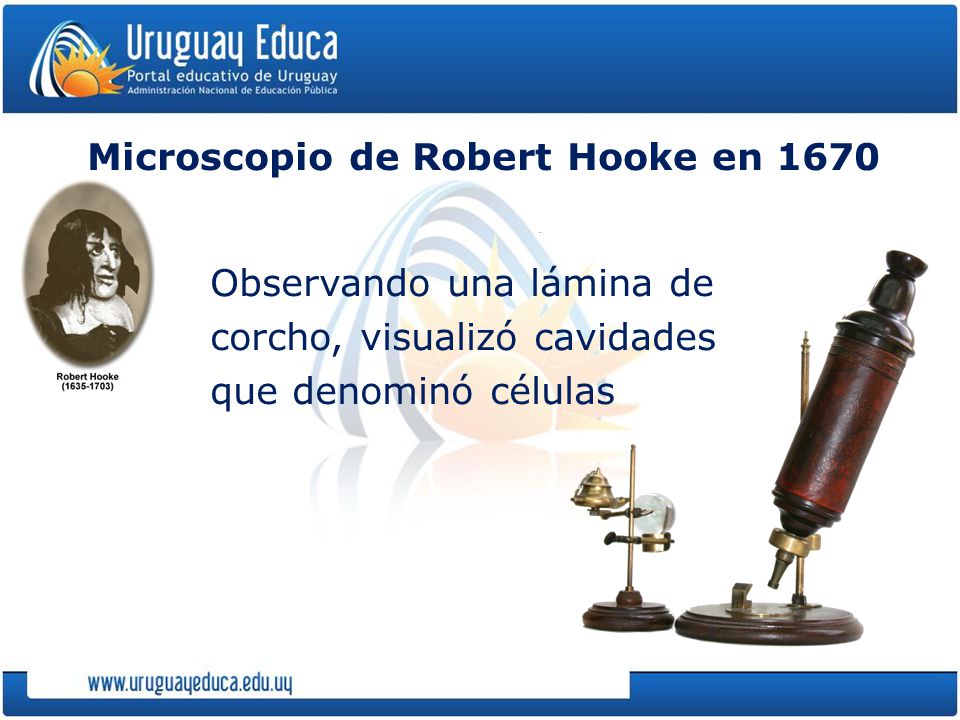

12 Microscopio de Robert Hooke en 1670 Observando una lámina de corcho, visualizó cavidades que denominó células

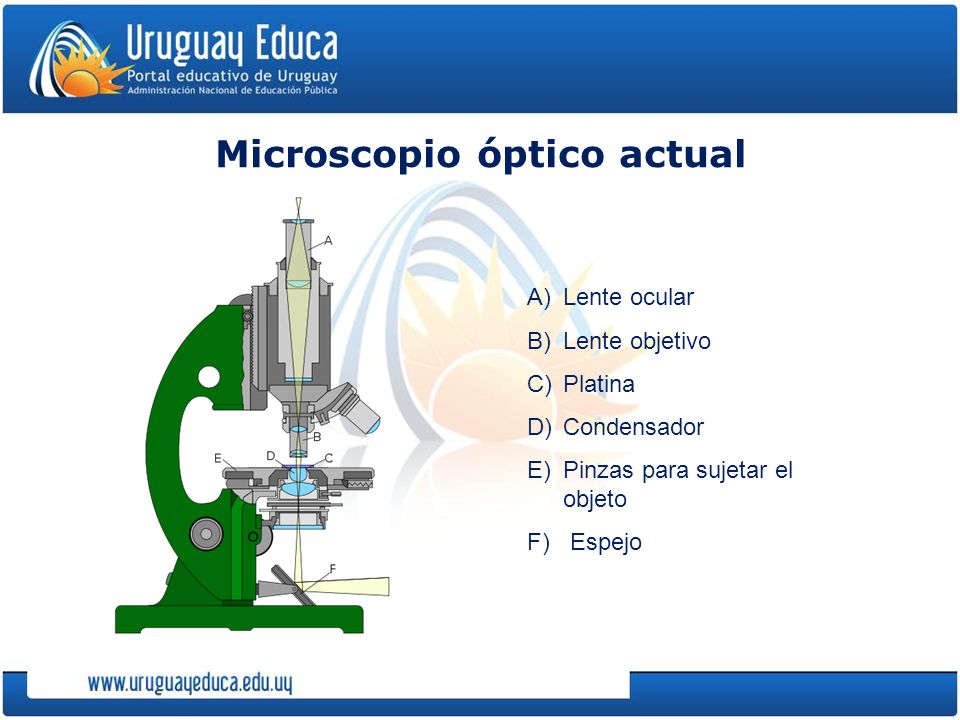

13 Microscopio óptico actual A)Lente ocular B)Lente objetivo C)Platina D)Condensador E)Pinzas para sujetar el objeto F) Espejo

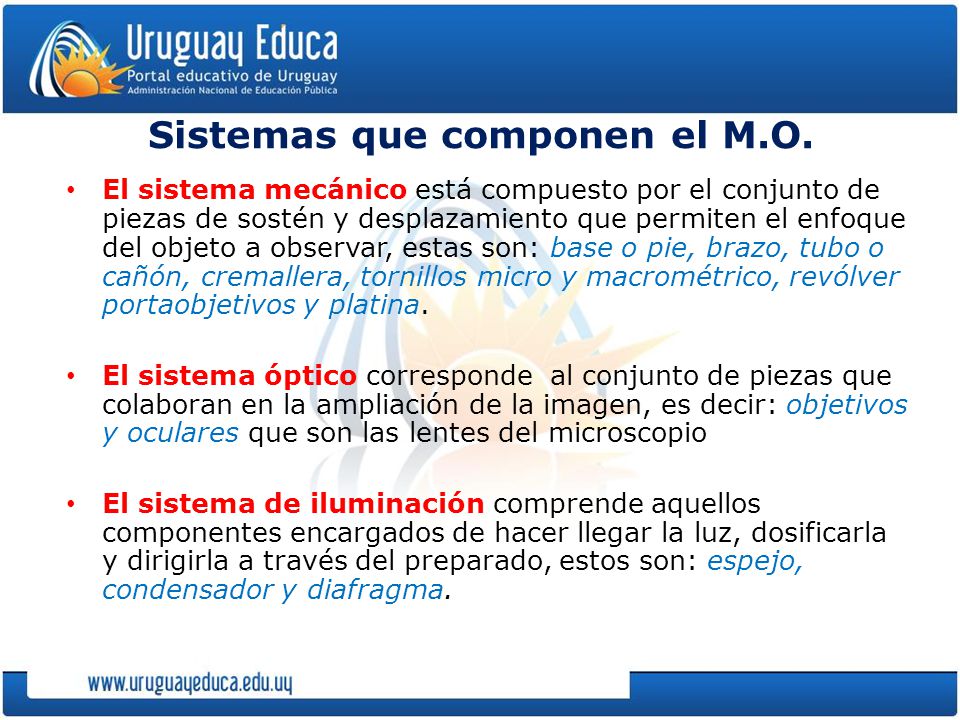

14 Sistemas que componen el M.O. El sistema mecánico está compuesto por el conjunto de piezas de sostén y desplazamiento que permiten el enfoque del objeto a observar, estas son: base o pie, brazo, tubo o cañón, cremallera, tornillos micro y macrométrico, revólver portaobjetivos y platina. El sistema óptico corresponde al conjunto de piezas que colaboran en la ampliación de la imagen, es decir: objetivos y oculares que son las lentes del microscopio El sistema de iluminación comprende aquellos componentes encargados de hacer llegar la luz, dosificarla y dirigirla a través del preparado, estos son: espejo, condensador y diafragma.

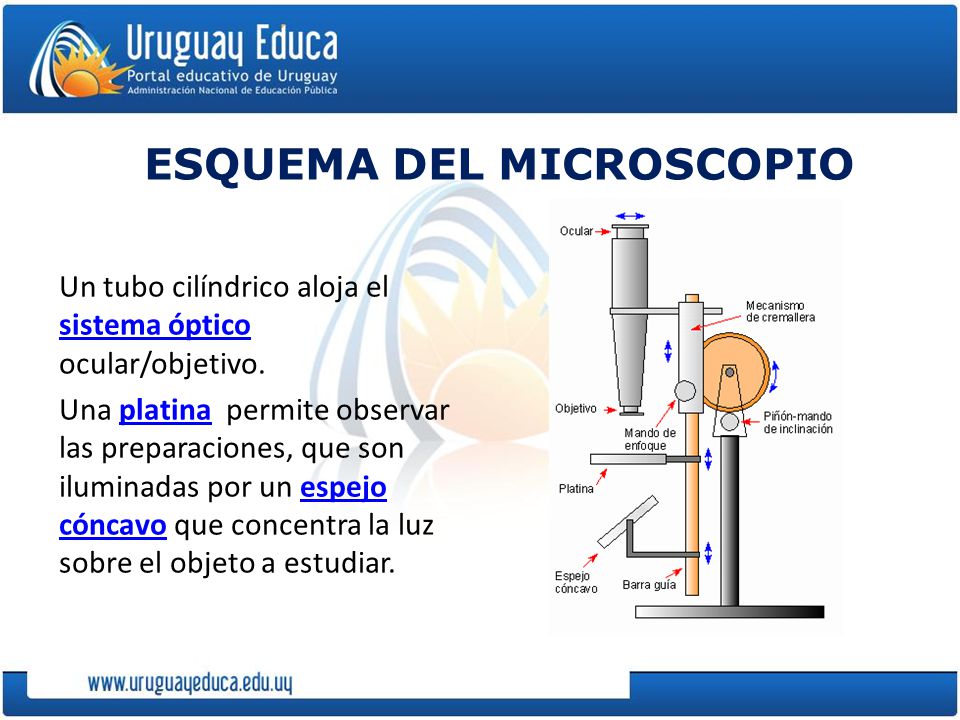

15 ESQUEMA DEL MICROSCOPIO Un tubo cilíndrico aloja el sistema óptico ocular/objetivo. sistema óptico Una platina permite observar las preparaciones, que son iluminadas por un espejo cóncavo que concentra la luz sobre el objeto a estudiar.platinaespejo cóncavo

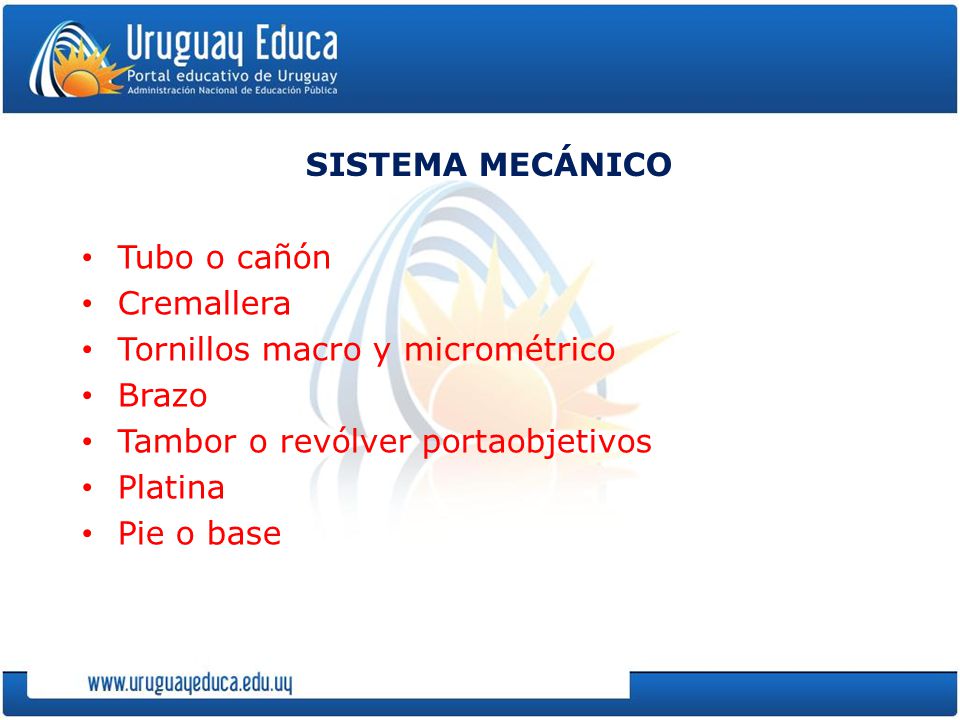

16 SISTEMA MECÁNICO Tubo o cañón Cremallera Tornillos macro y micrométrico Brazo Tambor o revólver portaobjetivos Platina Pie o base

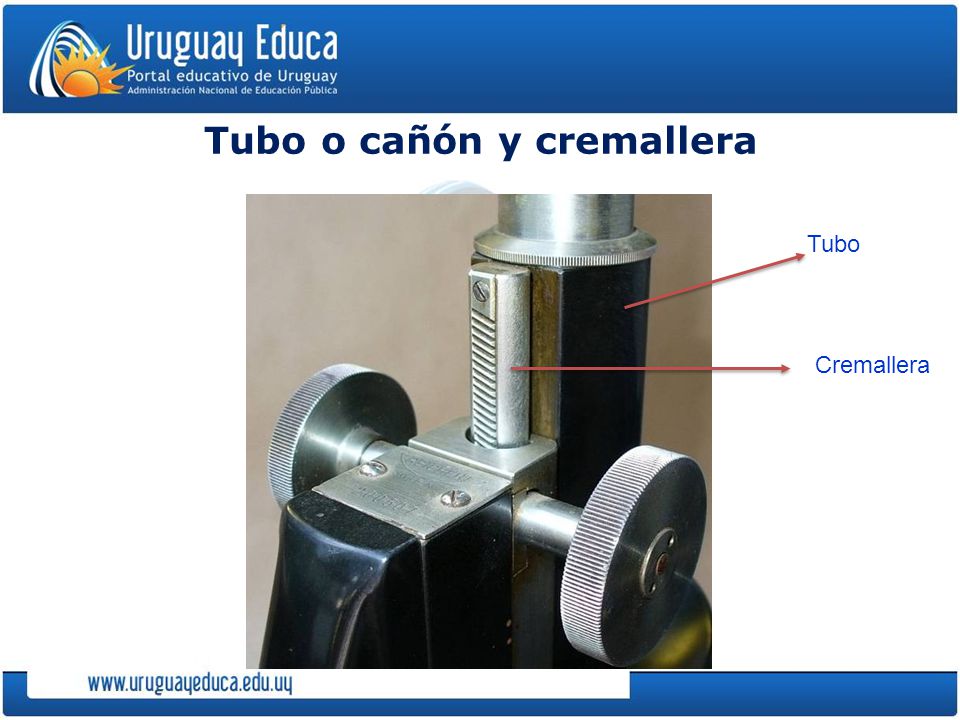

17 Tubo o cañón y cremallera Tubo Cremallera

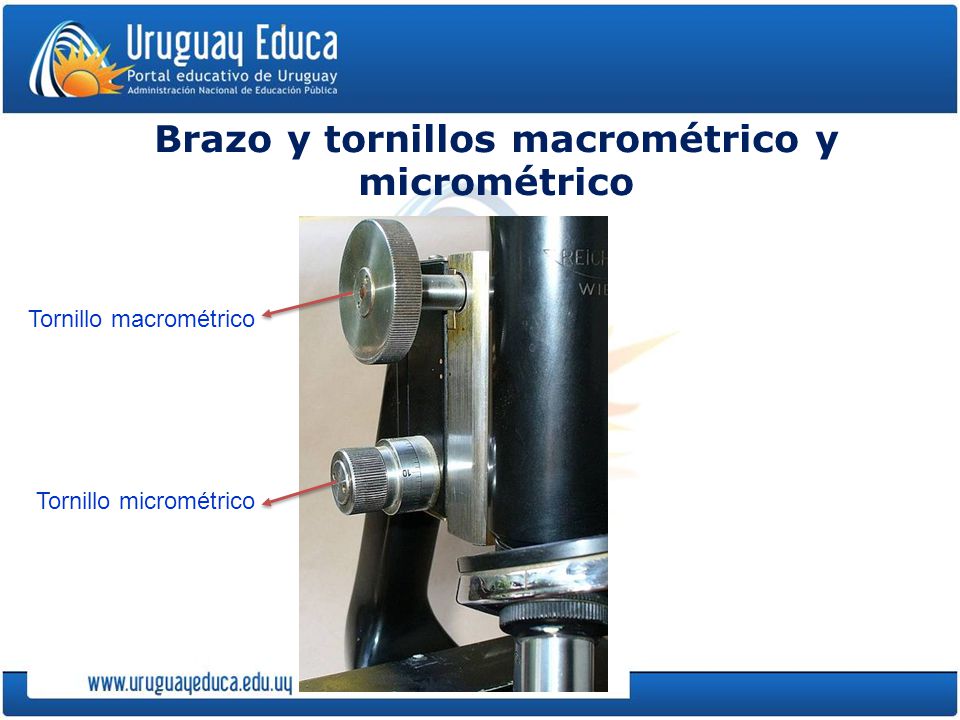

18 Brazo y tornillos macrométrico y micrométrico Tornillo macrométrico Tornillo micrométrico

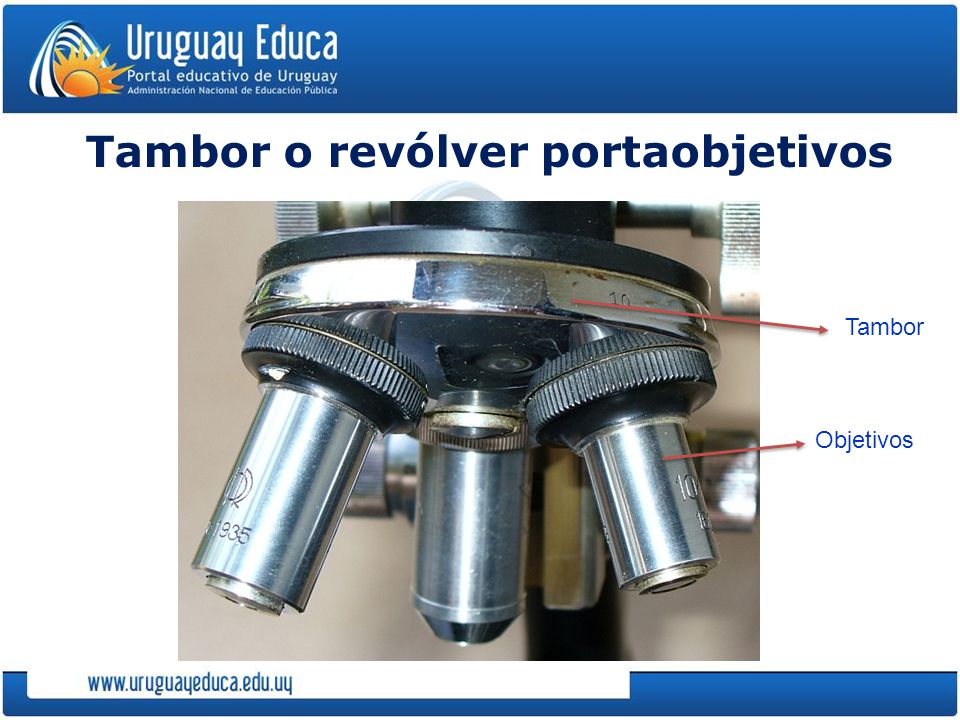

19 Tambor o revólver portaobjetivos Tambor Objetivos

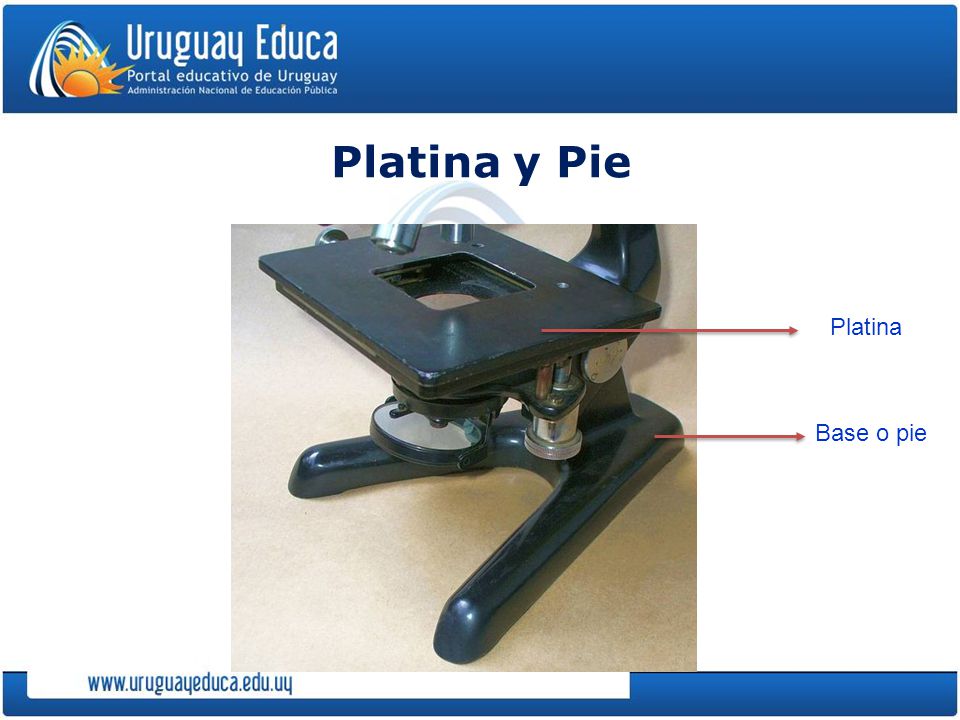

20 Platina y Pie Platina Base o pie

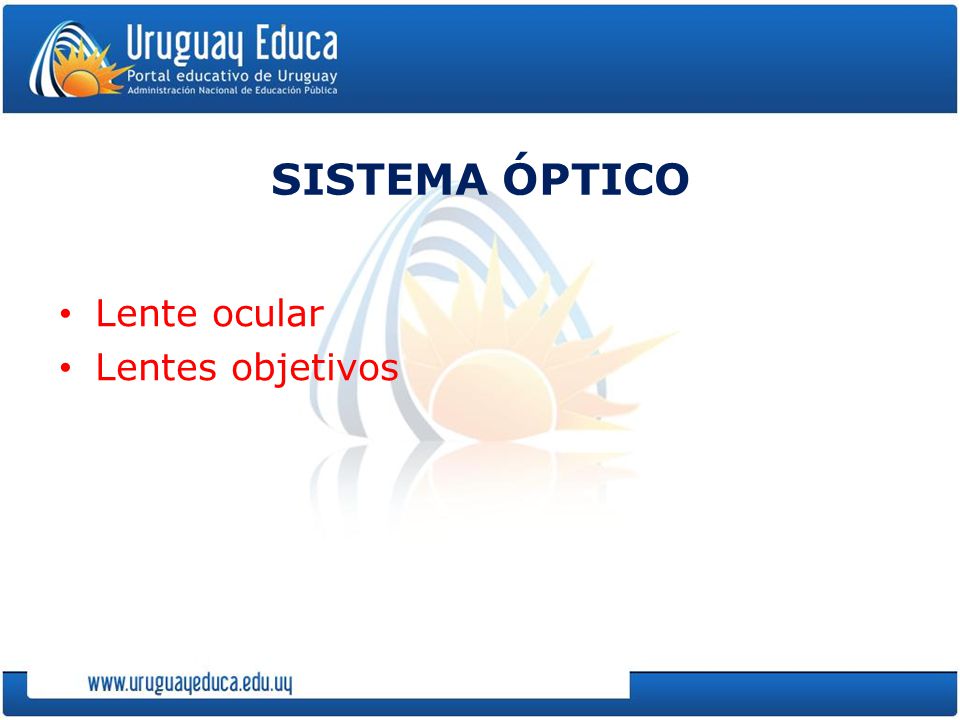

21 SISTEMA ÓPTICO Lente ocular Lentes objetivos

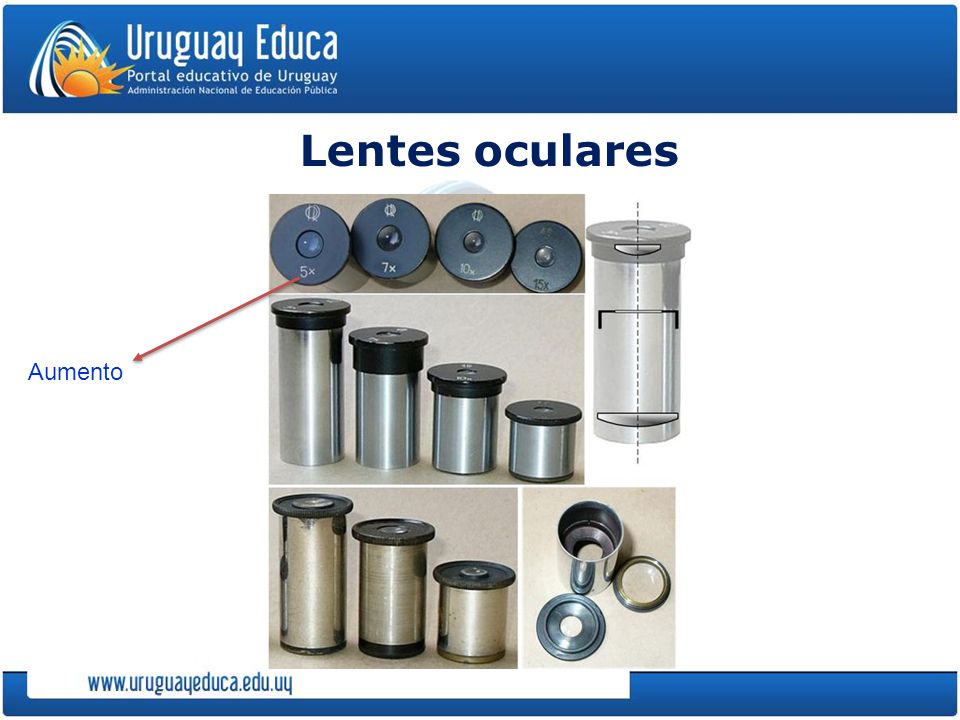

22 Lentes oculares Aumento

23 OCULARES: 10x; 15x; 20x

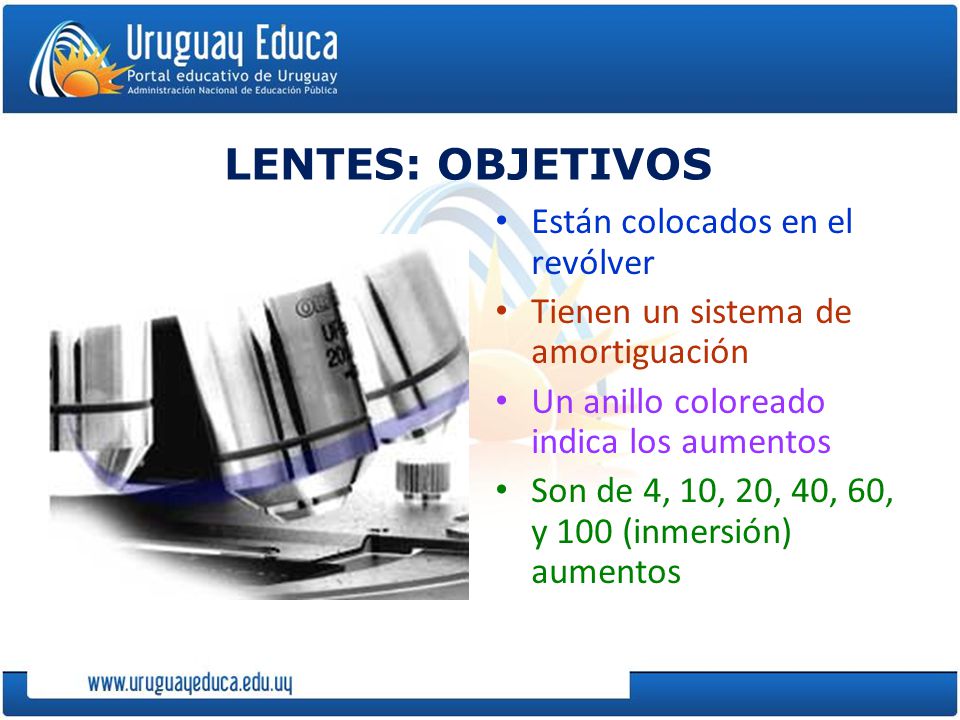

24 LENTES: OBJETIVOS Están colocados en el revólver Tienen un sistema de amortiguación Un anillo coloreado indica los aumentos Son de 4, 10, 20, 40, 60, y 100 (inmersión) aumentos

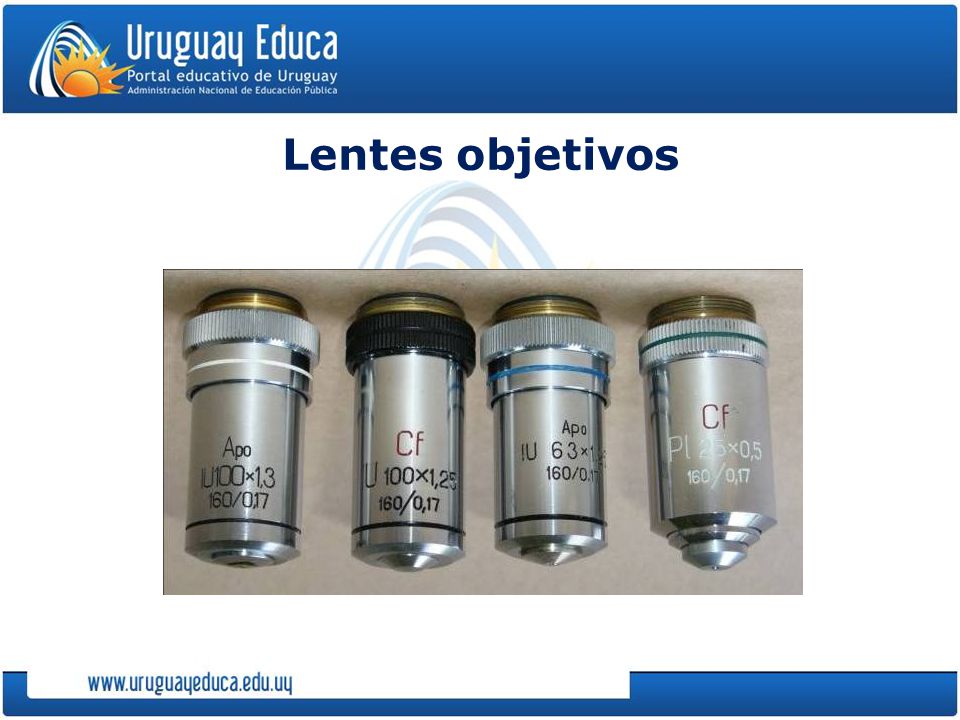

25 Lentes objetivos

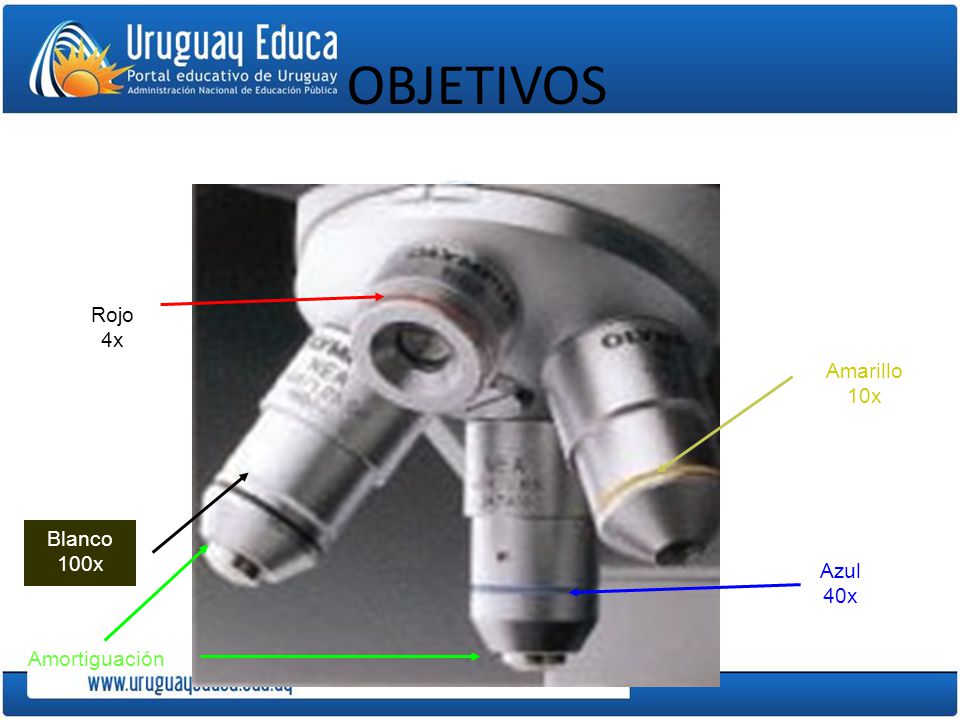

26 OBJETIVOS Azul 40x Amarillo 10x Rojo 4x Blanco 100x Amortiguación

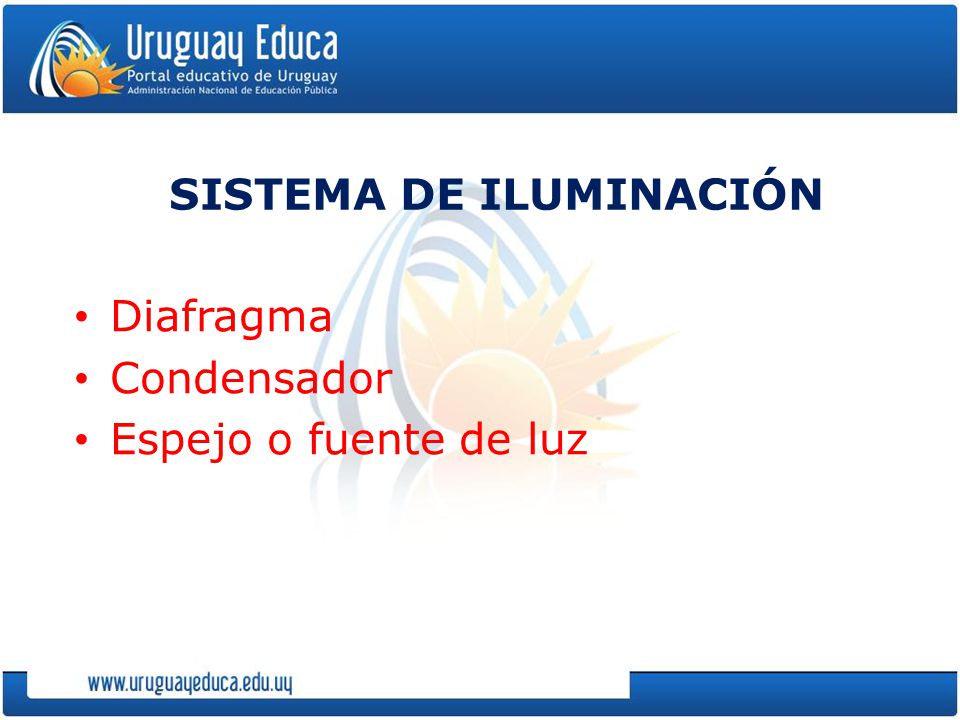

27 SISTEMA DE ILUMINACIÓN Diafragma Condensador Espejo o fuente de luz

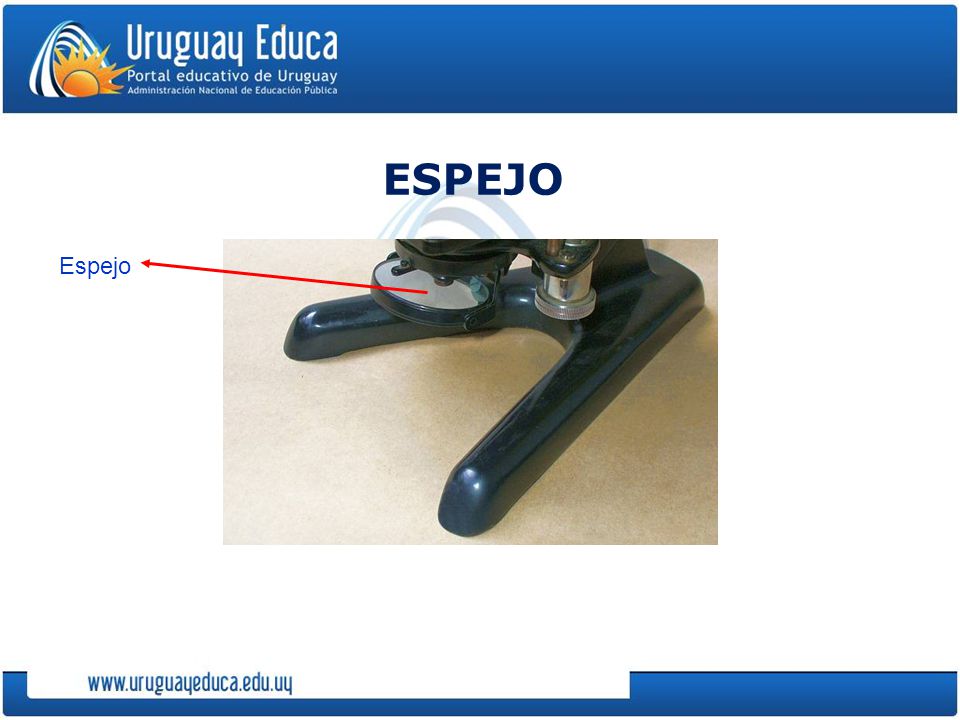

28 ESPEJO Espejo

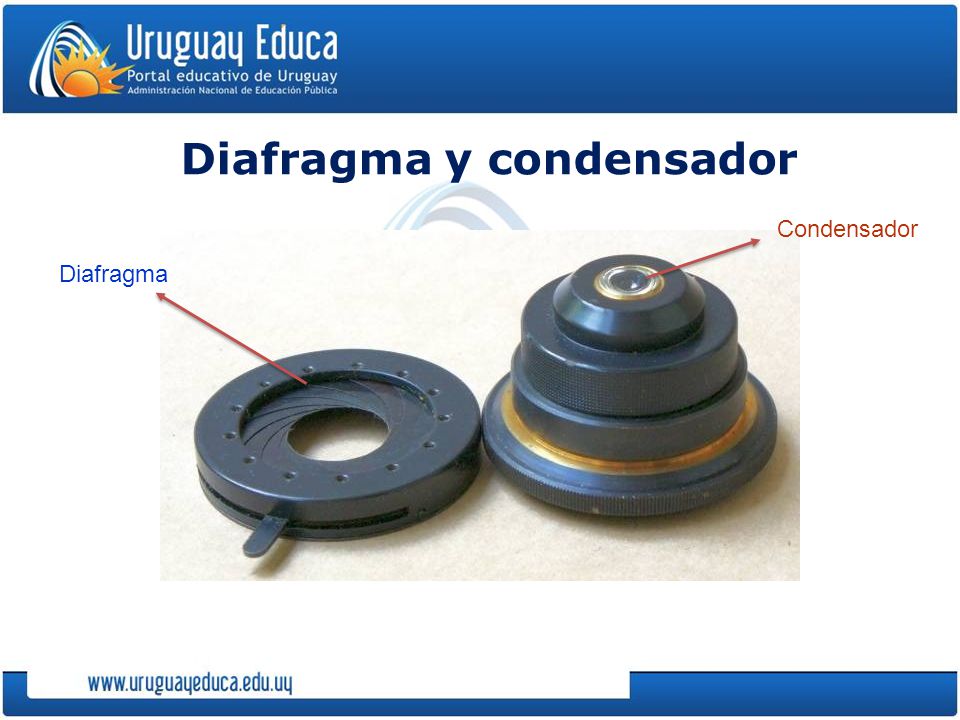

29 Diafragma y condensador Condensador Diafragma

30 DIAFRAGMA Y CONDENSADOR Condensador: concentra la luz de la lámpara en un punto de la preparación Diafragma o iris (está dentro del condensador):si se cierra mejora el contraste.

31 Partes del microscopio óptico y sus funciones 1 * Ocular: lente situada cerca del ojo del observador. Capta y amplía la imagen formada en los objetivos. 2 * Objetivo: lente situada cerca de la preparación. Amplía la imagen de ésta. 3 * Condensador: lente que concentra los rayos luminosos sobre la preparación. 4 * Diafragma: regula la cantidad de luz que entra en el condensador. 5 * Foco: dirige los rayos luminosos hacia el condensador. 6 * Tubo: es una cámara oscura unida al brazo mediante una cremallera que sostiene al lente ocular y al revólver protaobjetivos. 7 * Revólver: Tambor que sostiene a las lentes objetivos, y que rota para utilizar un objetivo u otro. 8 * Tornillos macro y micrométrico: Son tornillos de enfoque, mueven la platina hacia arriba y hacia abajo. El macrométrico lo hace mediante grandes desplazamientos y el micrométrico con pequeños, permite ajustar el enfoque. 9 * Platina: Es una plataforma horizontal con un orificio central, sobre el que se coloca la preparación, que permite el paso de los rayos procedentes de la fuente de iluminación situada por debajo. Dos pinzas sirven para sujetar el portaobjetos sobre la platina la cual puede tener un mecanismo llamado charriot guiado por dos tornillos de desplazamiento que permite mover la preparación de delante hacia atrás o de izquierda a derecha y viceversa. 10* Base: También llamada Pie es la parte inferior del microscopio que permite el sostén del mismo.

32 TIPOS DE MICROSCOPIOS Tipos de microscopios Microscopio óptico Microscopio electrónico Microscopio Óptico Simple Microscopio Óptico Compuesto M.O. fotónico Campo oscuro Contraste de fases Fluorescencia Transmisión Barrido Digital Efecto túnel o cuántico Lupa

33 Repasamos

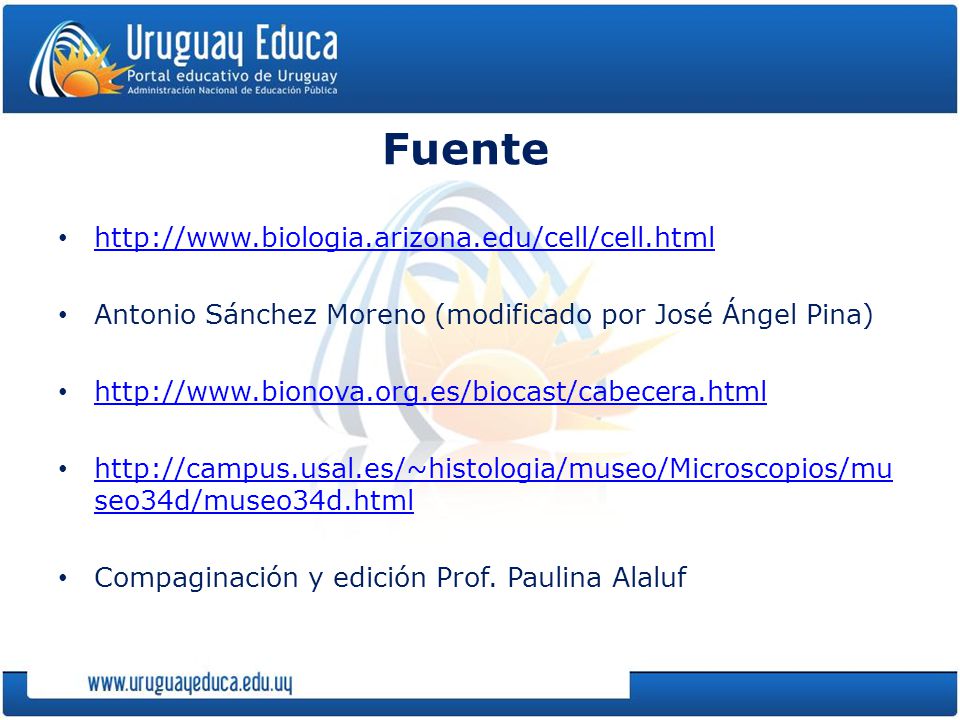

34 Fuente Antonio Sánchez Moreno (modificado por José Ángel Pina) seo34d/museo34d.html seo34d/museo34d.html Compaginación y edición Prof. Paulina Alaluf
