1 Internetworking Fundamentals NIC y Redes

2 Junio de 2005Cesar Guisado2 La conexión entre la NIC y la red El tipo de conexión entre la NIC y la red depende de la tecnología de red utilizada. En algunas tecnologías, la NIC se encuentra conectada a través de un cable y contiene la mayoría de los recursos. Otras tecnologías no ofrecen los mismos servicios y se conectan a un dispositivo especial.

3 Junio de 2005Cesar Guisado3 Cableado Thick Ethernet Fue originalmente conocido como Thick Ethernet. Une la red utilizando un cable coaxial conocido como 10base5. Esta tecnología consta de dos partes: –La NIC que contiene los circuitos para manejar las comunicaciones. Esta tecnología no esta equipada con circuitos para detectar señales análogas. Para detectar estas señales se una un transceiver.

4 Junio de 2005Cesar Guisado4 Cableado Thick Ethernet AUI Attachment Unit Interface.

5 Junio de 2005Cesar Guisado5 Conexiones multiplexadas La figura anterior muestra inconvenientes en el funcionamiento de esta red. Debe contener un transceiver por nodo El estándar limita la cantidad de cable a utilizar.

6 Junio de 2005Cesar Guisado6 Conexiones multiplexadas Para solucionar este problema se desarrollaron multiplexadores de conexión, que permite multiples nodos compartir un transceiver. Este dispositivo permite manejar colisiones.

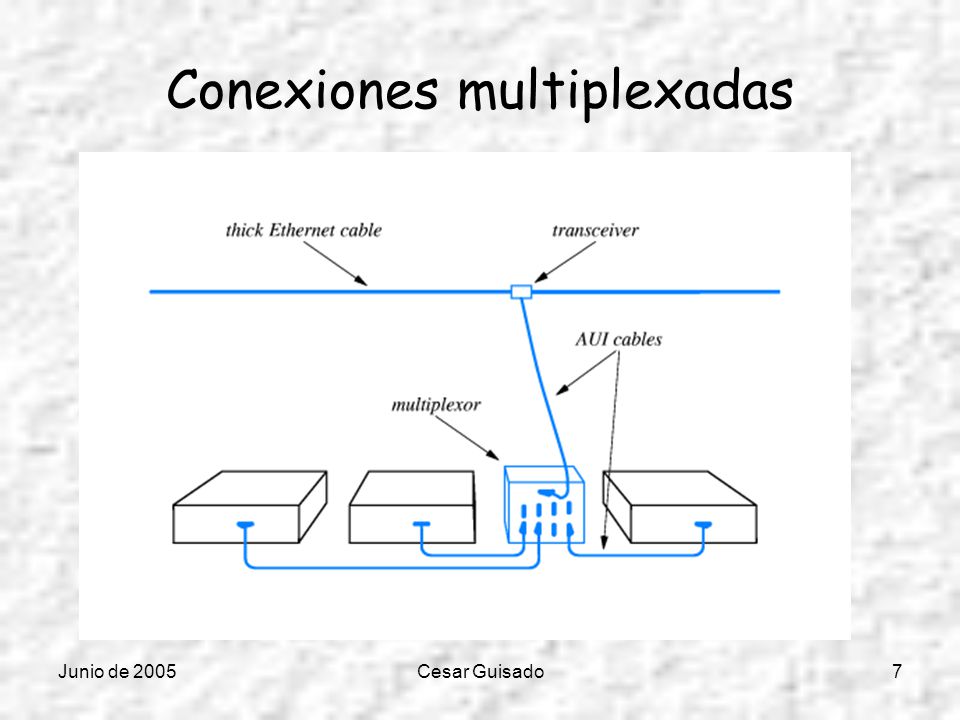

7 Junio de 2005Cesar Guisado7 Conexiones multiplexadas

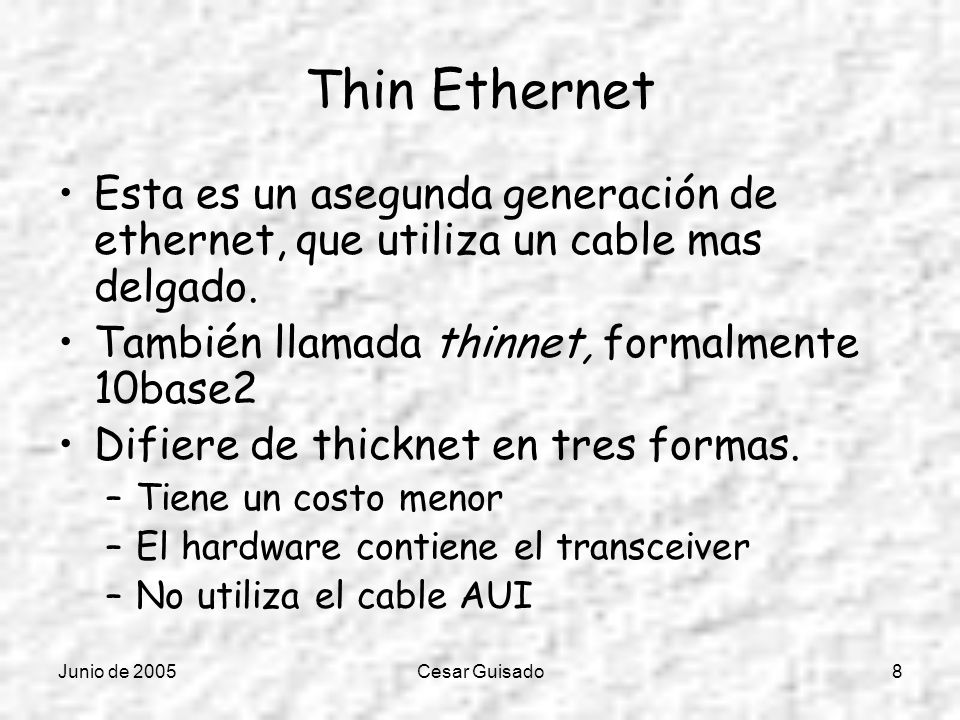

8 Junio de 2005Cesar Guisado8 Thin Ethernet Esta es un asegunda generación de ethernet, que utiliza un cable mas delgado. También llamada thinnet, formalmente 10base2 Difiere de thicknet en tres formas. –Tiene un costo menor –El hardware contiene el transceiver –No utiliza el cable AUI

9 Junio de 2005Cesar Guisado9 Thin Ethernet Thick y Thin ethernet tienen características similares.

10 Junio de 2005Cesar Guisado10 Ethernet de par entrelazado (Twisted Pair) Tercera generacio de Ethernet. Difiere fundamentalmente en que no usa cable coaxial. Tambien llamada Ethernet TP o 100baseT. Utiliza cable entrelazado RJ 45

11 Junio de 2005Cesar Guisado11 Ethernet de par entrelazado (Twisted Pair) El cable se conecta a un HUB

12 Junio de 2005Cesar Guisado12 Ventajas y desventajas de los esquemas de cableado Cada uno de los esquemas tiene ventajas y desventajas: –Los esquemas con un transceiver, permiten desconectar un nodo sin problemas para los otros nodos. –El transceiver se ubica, generalmente, en un lugar separado de los nodos. Cuando un tranceiver falla es dificil localizarlo. –Si un transceiver falla, los segmentos se desconectan –RJ45 permite desconectar un nodo sin desconectar el resto.

13 Junio de 2005Cesar Guisado13 Esquemas de cableado

14 Junio de 2005Cesar Guisado14 Pregunta ¿Ethernet es una topología de bus, o la topología depende del cableado? ¿A que velocidades funciona cada tecnología? ¿Podemos mezclar estas tecnologías?
