1 Fibra óptica Óscar Palao Izquierdo Isabel García Navalon
Gonzalo Sánchez Robles

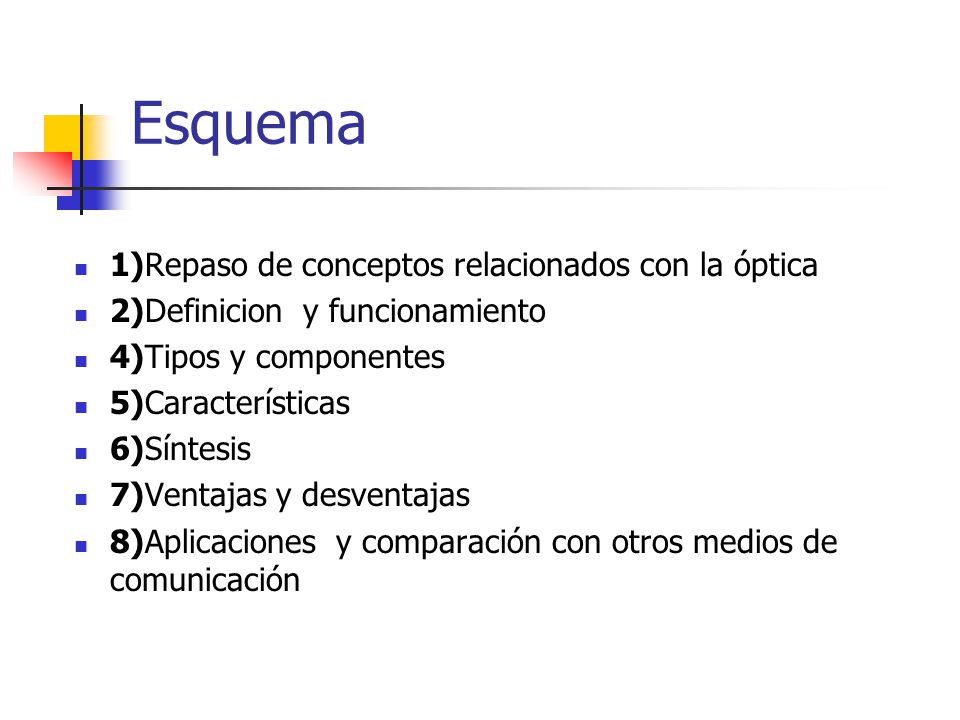

2 Esquema 1)Repaso de conceptos relacionados con la óptica
2)Definicion y funcionamiento 4)Tipos y componentes 5)Características 6)Síntesis 7)Ventajas y desventajas 8)Aplicaciones y comparación con otros medios de comunicación

3 Conceptos óptica Reflexión Refracción

4 ¿que es la fibra óptica y como funciona ?
-Transmisor -Guía de fibra -Receptor

5 Tipos de fibras -fibra mono modo: -fibra multimodo de índice gradual:
-fibra multimodo de índice escalonado:

6 Componentes Núcleo Funda óptica Revestimiento de protección

7 Características generales
Coberturas mas resistentes Uso dual Mayor protección lugares húmedos Protección anti-inflamable

8 Síntesis fibra óptica Fabricación cilindro de cristal
Prueba final de las fibras Extracción fibras del cilindro

9 Ventajas y desventajas
Fácil de instalar Inmune al ruido y interferencias Dimensiones reducidas Materia prima para su fabricación abundante Compatible con la tecnología digital Peso reducido Desventajas: Coste instalación elevado Dificultad de reparación en roturas en el campo Alto coste de conexión

10 Aplicaciones y comparación
Internet Otras aplicaciones Redes de comunicación Telefonía Características Fibra óptica Cable coaxial Longitud de bobina(m) 2000 230 Peso(Kg/Km) 190 7900 Diámetro (mm) 14 58 Radio de curvatura(cm) 55 Distancia entre repetidores(km) 40 1,5

11 Otras aplicaciones :Medicina, un relax para los enfermos
El centro de día para pacientes de Alzheimer abre la primera sala de estimulación sensorial de España dirigida en exclusiva a los afectados por esta dolencia. Una paciente descansa sobre una cama giratoria con haces de Fibra óptica extendidos sobre su cuerpo(DIARIO INFORMACION )
