Datos Generales Marco Legal Antecedentes Propuesta de Peajes y Compensaciones Peajes correspondientes al SST de ETENORTE Asignación de Responsabilidad.

Presentaciones similares


Presentación del tema: "Datos Generales Marco Legal Antecedentes Propuesta de Peajes y Compensaciones Peajes correspondientes al SST de ETENORTE Asignación de Responsabilidad."— Transcripción de la presentación:

1

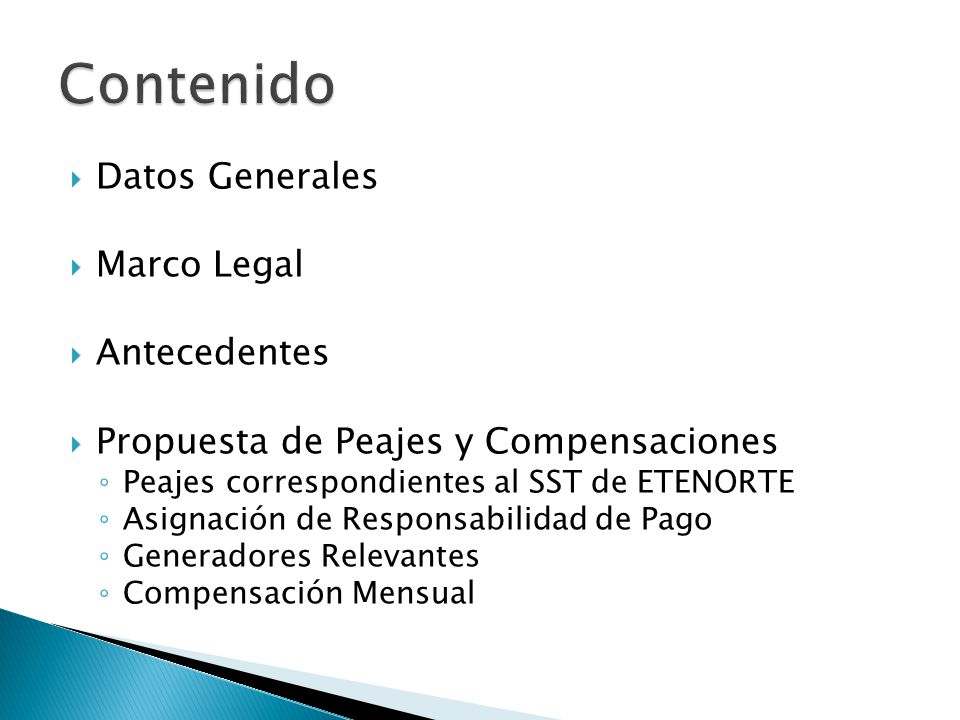

2 Datos Generales Marco Legal Antecedentes Propuesta de Peajes y Compensaciones Peajes correspondientes al SST de ETENORTE Asignación de Responsabilidad de Pago Generadores Relevantes Compensación Mensual

3

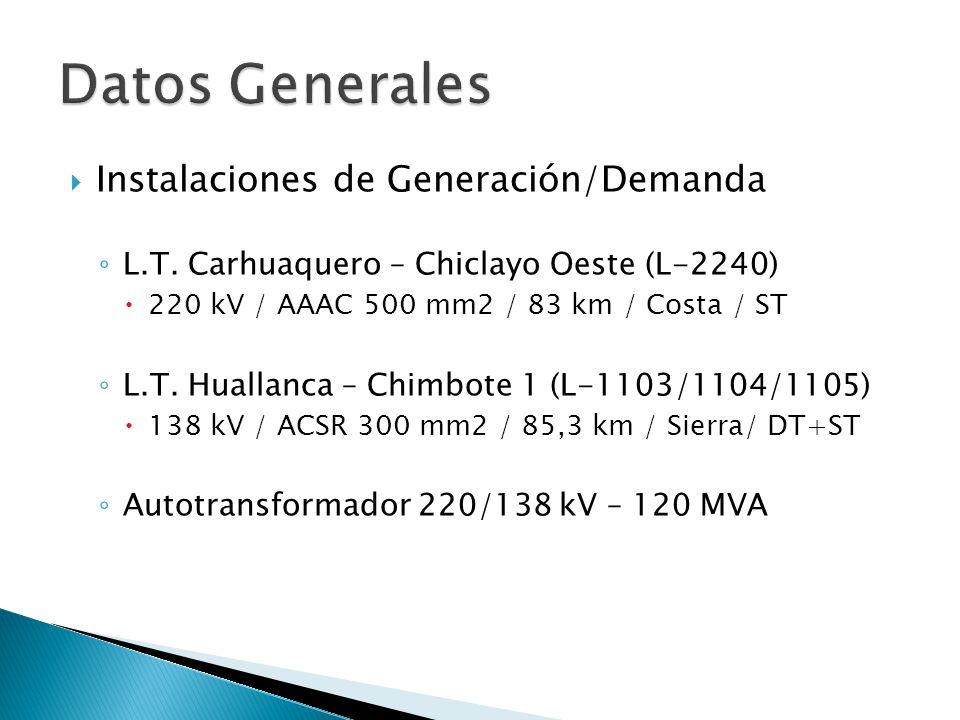

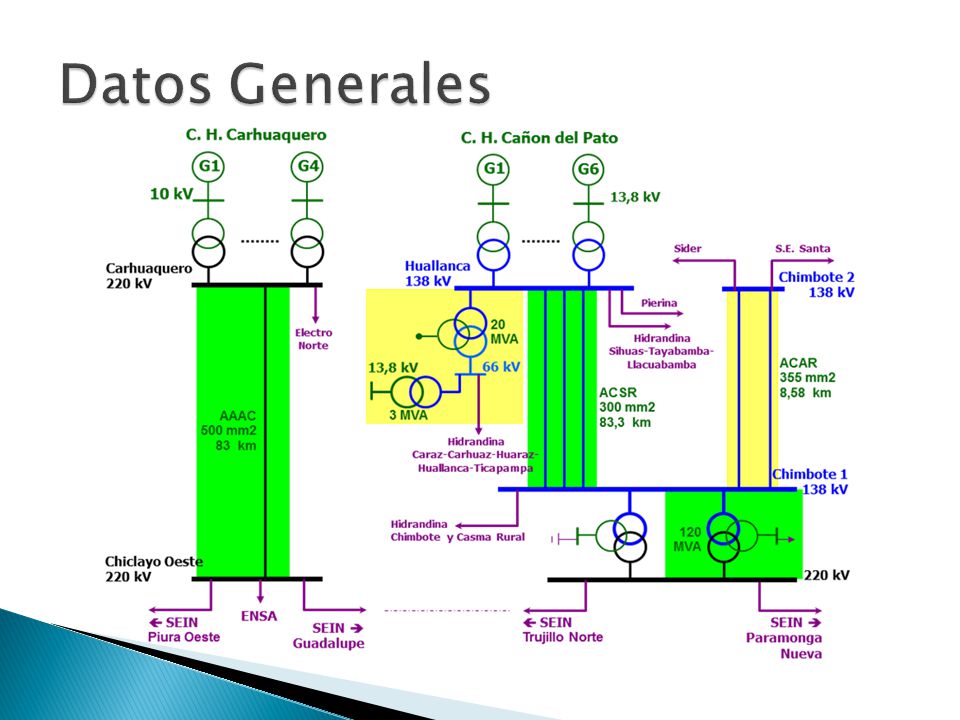

4 Instalaciones de Generación/Demanda L.T. Carhuaquero – Chiclayo Oeste (L-2240) 220 kV / AAAC 500 mm2 / 83 km / Costa / ST L.T. Huallanca – Chimbote 1 (L-1103/1104/1105) 138 kV / ACSR 300 mm2 / 85,3 km / Sierra/ DT+ST Autotransformador 220/138 kV – 120 MVA

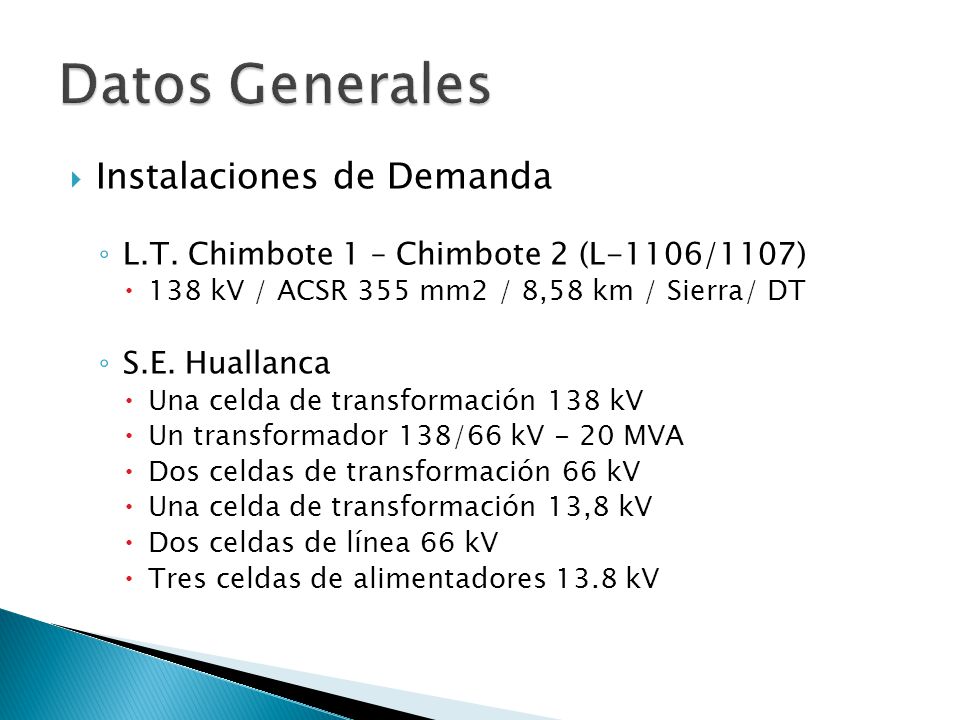

5 Instalaciones de Demanda L.T. Chimbote 1 – Chimbote 2 (L-1106/1107) 138 kV / ACSR 355 mm2 / 8,58 km / Sierra/ DT S.E. Huallanca Una celda de transformación 138 kV Un transformador 138/66 kV - 20 MVA Dos celdas de transformación 66 kV Una celda de transformación 13,8 kV Dos celdas de línea 66 kV Tres celdas de alimentadores 13.8 kV

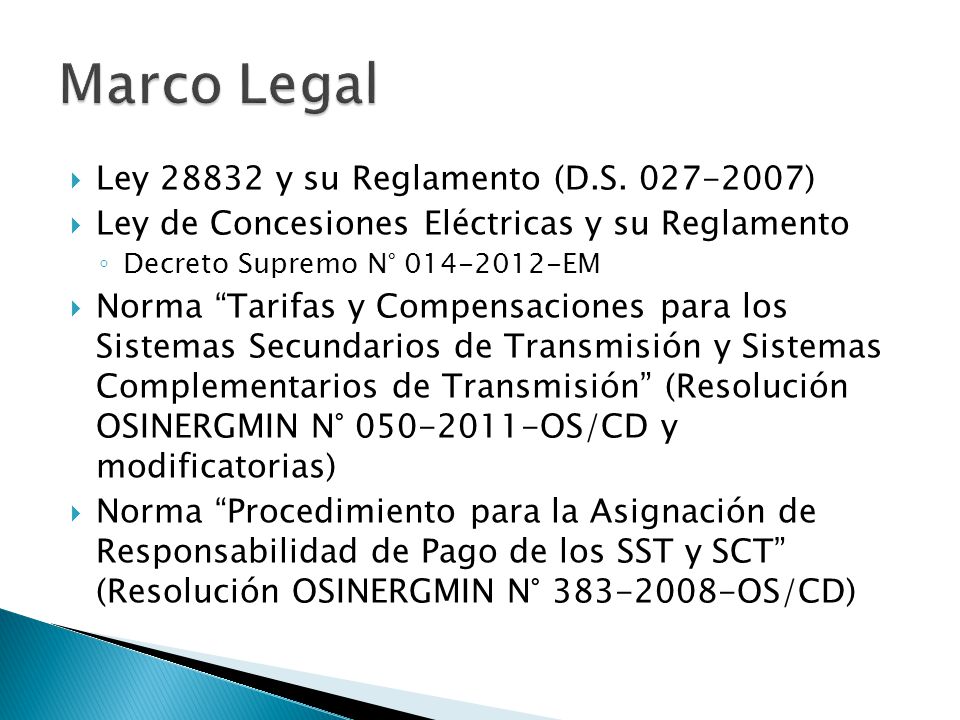

6 Ley 28832 y su Reglamento (D.S. 027-2007) Ley de Concesiones Eléctricas y su Reglamento Decreto Supremo N° 014-2012-EM Norma Tarifas y Compensaciones para los Sistemas Secundarios de Transmisión y Sistemas Complementarios de Transmisión (Resolución OSINERGMIN N° 050-2011-OS/CD y modificatorias) Norma Procedimiento para la Asignación de Responsabilidad de Pago de los SST y SCT (Resolución OSINERGMIN N° 383-2008-OS/CD)

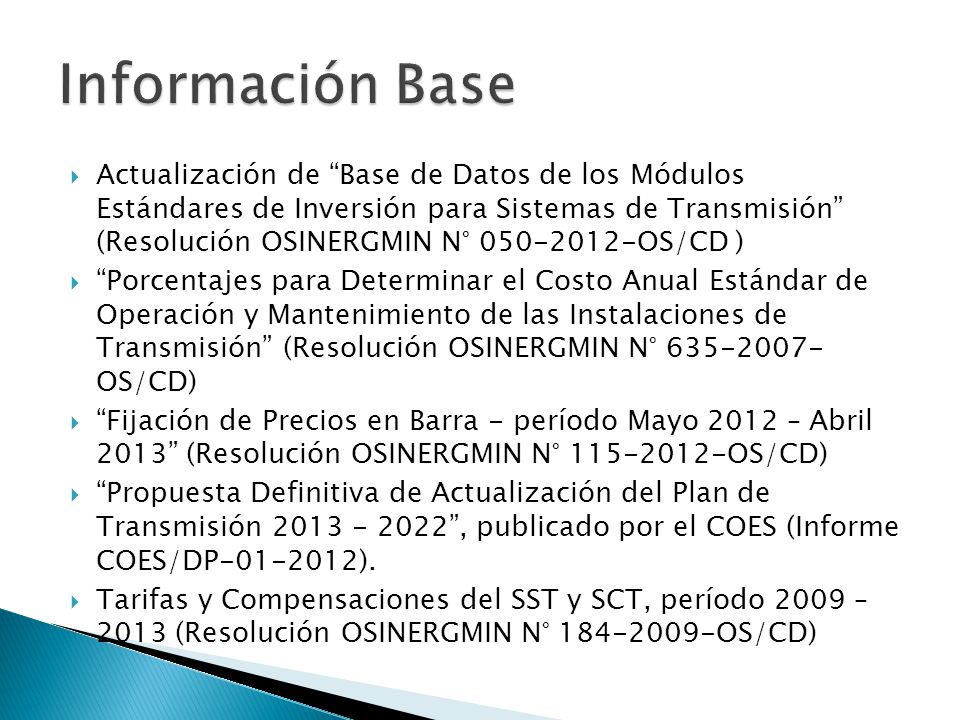

7 Actualización de Base de Datos de los Módulos Estándares de Inversión para Sistemas de Transmisión (Resolución OSINERGMIN N° 050-2012-OS/CD ) Porcentajes para Determinar el Costo Anual Estándar de Operación y Mantenimiento de las Instalaciones de Transmisión (Resolución OSINERGMIN N° 635-2007- OS/CD) Fijación de Precios en Barra - período Mayo 2012 – Abril 2013 (Resolución OSINERGMIN N° 115-2012-OS/CD) Propuesta Definitiva de Actualización del Plan de Transmisión 2013 - 2022, publicado por el COES (Informe COES/DP-01-2012). Tarifas y Compensaciones del SST y SCT, período 2009 – 2013 (Resolución OSINERGMIN N° 184-2009-OS/CD)

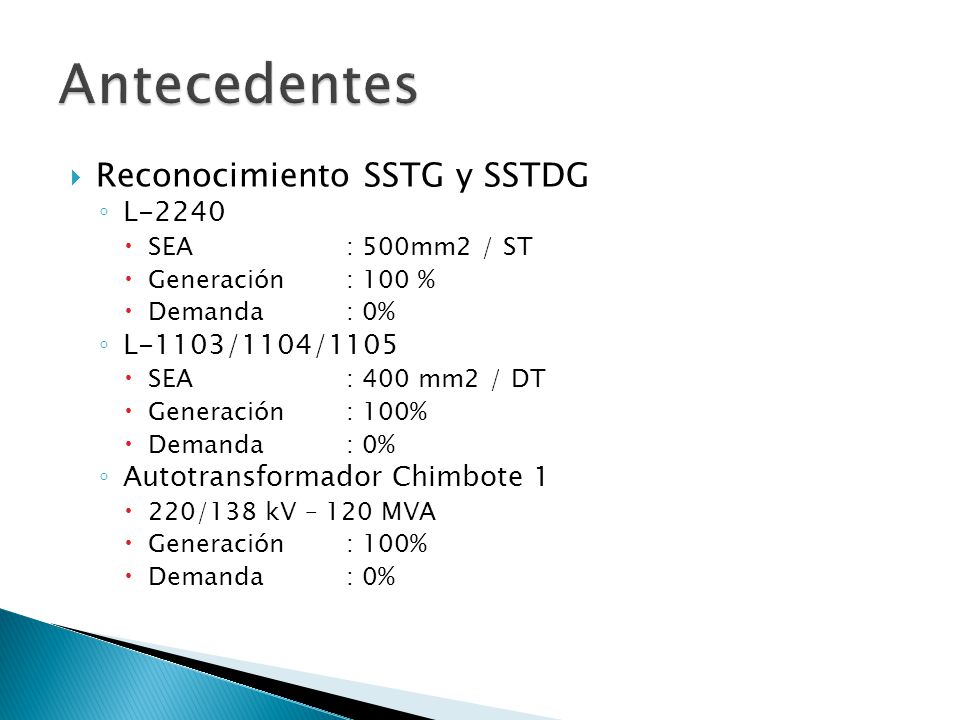

8 Reconocimiento SSTG y SSTDG L-2240 SEA: 500mm2 / ST Generación: 100 % Demanda : 0% L-1103/1104/1105 SEA: 400 mm2 / DT Generación: 100% Demanda : 0% Autotransformador Chimbote 1 220/138 kV – 120 MVA Generación: 100% Demanda : 0%

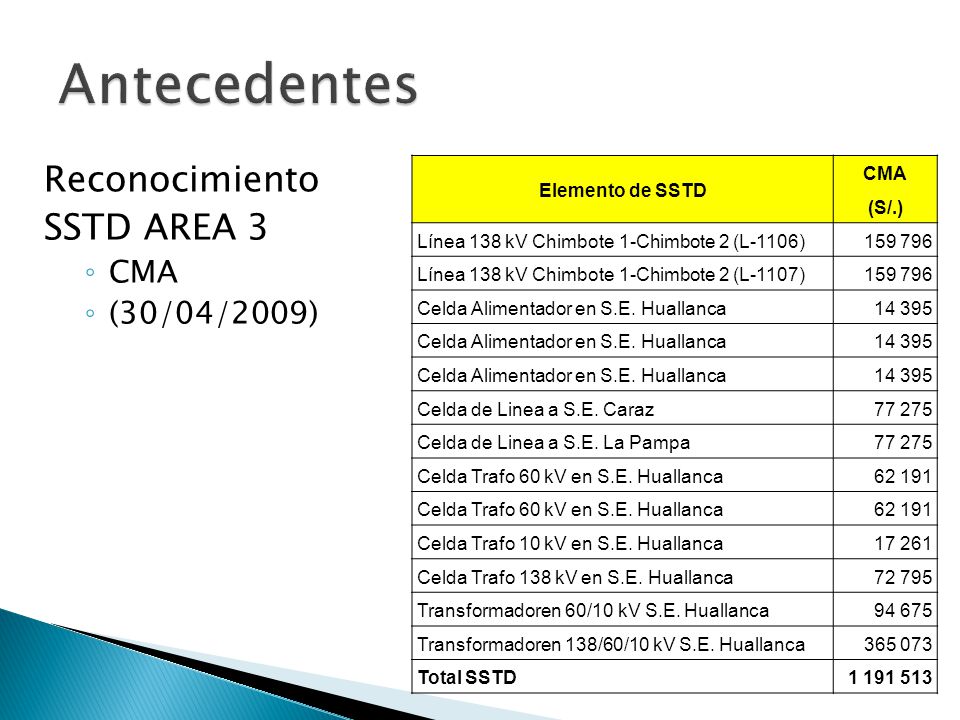

9 Reconocimiento SSTD AREA 3 CMA (30/04/2009) Elemento de SSTD CMA (S/.) Línea 138 kV Chimbote 1-Chimbote 2 (L-1106) 159 796 Línea 138 kV Chimbote 1-Chimbote 2 (L-1107) 159 796 Celda Alimentador en S.E. Huallanca 14 395 Celda Alimentador en S.E. Huallanca 14 395 Celda Alimentador en S.E. Huallanca 14 395 Celda de Linea a S.E. Caraz 77 275 Celda de Linea a S.E. La Pampa 77 275 Celda Trafo 60 kV en S.E. Huallanca 62 191 Celda Trafo 60 kV en S.E. Huallanca 62 191 Celda Trafo 10 kV en S.E. Huallanca 17 261 Celda Trafo 138 kV en S.E. Huallanca 72 795 Transformadoren 60/10 kV S.E. Huallanca 94 675 Transformadoren 138/60/10 kV S.E. Huallanca 365 073 Total SSTD1 191 513

10 Decreto Supremo N° 014-2012-EM, en su Art. 4 modifica el Literal e) del Art. 139 del RLCE, que textualmente dice: e) Responsabilidad de Pago VIII) Para el uso por parte de terceros de instalaciones del SST que a la fecha de entrada en vigencia de la Ley Nº 28832 eran pagadas y/o usadas por el titular y/o por Usuarios Libres, OSINERGMIN establecerá la responsabilidad de pago en proporción a la demanda de dichos usuarios y de los terceros que se conecten a partir de dicha fecha, bajo el criterio de buscar la eficiencia económica. Los terceros que pertenezcan al Servicio Público de Electricidad participarán en la responsabilidad de pago sólo si su demanda supera el 5% de la demanda total de dicho SST, según el procedimiento aprobado por OSINERGMIN. En este caso la parte que corresponda a dichos terceros será incluida en el cálculo del Peaje del SST a ser pagado por todos los Usuarios del Área de Demanda correspondiente. Determinación de: Beneficiarios (% G y % D)

11

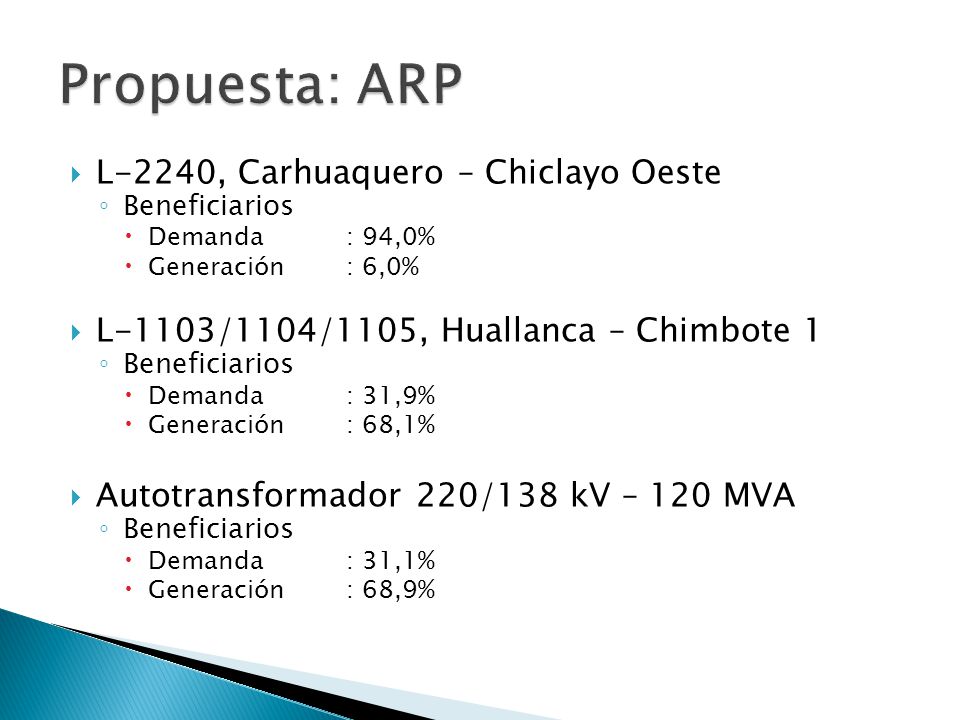

12 L-2240, Carhuaquero – Chiclayo Oeste Beneficiarios Demanda : 94,0% Generación : 6,0% L-1103/1104/1105, Huallanca – Chimbote 1 Beneficiarios Demanda : 31,9% Generación : 68,1% Autotransformador 220/138 kV – 120 MVA Beneficiarios Demanda : 31,1% Generación : 68,9%

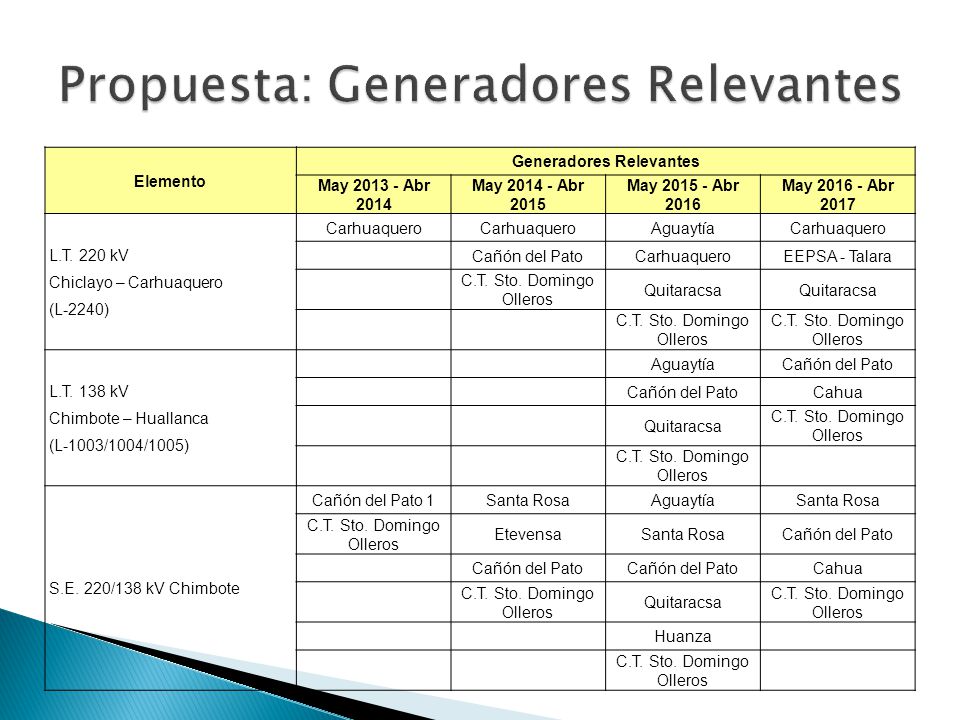

13 Elemento Generadores Relevantes May 2013 - Abr 2014 May 2014 - Abr 2015 May 2015 - Abr 2016 May 2016 - Abr 2017 L.T. 220 kV Chiclayo – Carhuaquero (L-2240) Carhuaquero AguaytíaCarhuaquero Cañón del PatoCarhuaqueroEEPSA - Talara C.T. Sto. Domingo Olleros Quitaracsa C.T. Sto. Domingo Olleros L.T. 138 kV Chimbote – Huallanca (L-1003/1004/1005) AguaytíaCañón del Pato Cahua Quitaracsa C.T. Sto. Domingo Olleros S.E. 220/138 kV Chimbote Cañón del Pato 1Santa RosaAguaytíaSanta Rosa C.T. Sto. Domingo Olleros EtevensaSanta RosaCañón del Pato Cahua C.T. Sto. Domingo Olleros Quitaracsa C.T. Sto. Domingo Olleros Huanza C.T. Sto. Domingo Olleros

14

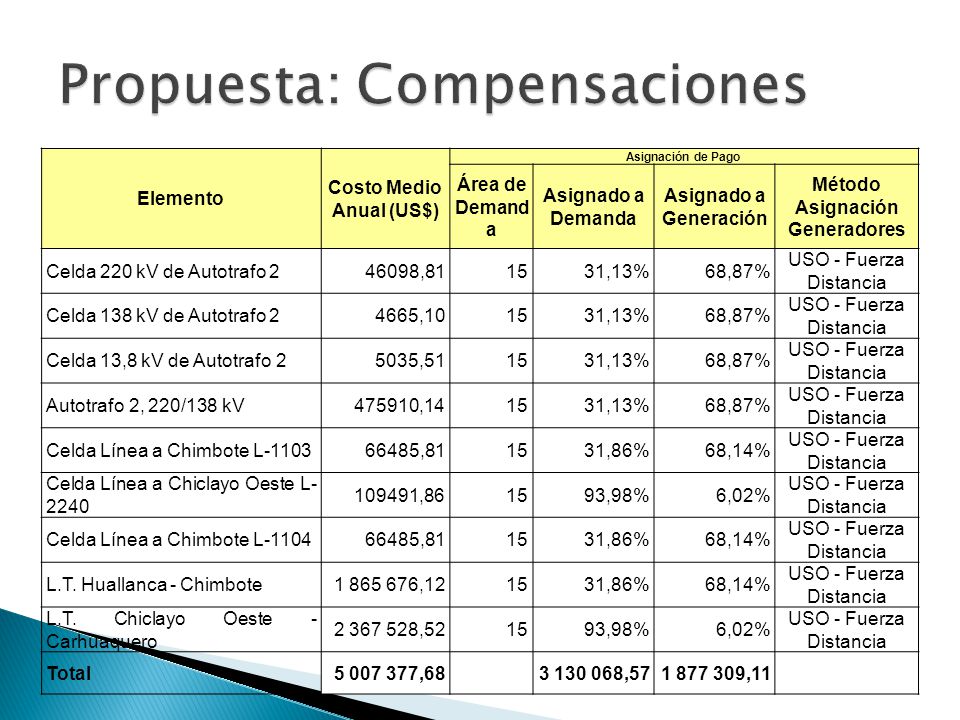

15 Elemento Costo Medio Anual (US$) Asignación de Pago Área de Demand a Asignado a Demanda Asignado a Generación Método Asignación Generadores Celda 220 kV de Autotrafo 246098,811531,13%68,87% USO - Fuerza Distancia Celda 138 kV de Autotrafo 24665,101531,13%68,87% USO - Fuerza Distancia Celda 13,8 kV de Autotrafo 25035,511531,13%68,87% USO - Fuerza Distancia Autotrafo 2, 220/138 kV475910,141531,13%68,87% USO - Fuerza Distancia Celda Línea a Chimbote L-110366485,811531,86%68,14% USO - Fuerza Distancia Celda Línea a Chiclayo Oeste L- 2240 109491,861593,98%6,02% USO - Fuerza Distancia Celda Línea a Chimbote L-110466485,811531,86%68,14% USO - Fuerza Distancia L.T. Huallanca - Chimbote1 865 676,121531,86%68,14% USO - Fuerza Distancia L.T. Chiclayo Oeste - Carhuaquero 2 367 528,521593,98%6,02% USO - Fuerza Distancia Total5 007 377,68 3 130 068,571 877 309,11

16

17 VP – CMAAño 1Año 2Año 3Año 4 TRANSPORTE MAT1,191,813392,386 TRANSFORMACION MAT/AT1,108,855365,073 TRANSPORTE AT847,214278,932 TRANSFORMACION AT/MT471,160155,122 TOTAL3,619,0411,191,513 FechaTipo de CambioIPMPcPal 31/03/20093.1610191.5631265.98422240.7204 31/08/20122.5980208.8833356.79332069.9899 CMA: (S/. al 30 abril 2009) Factores de Actualización: (FA = 0,9995 al 31/08/2012 )

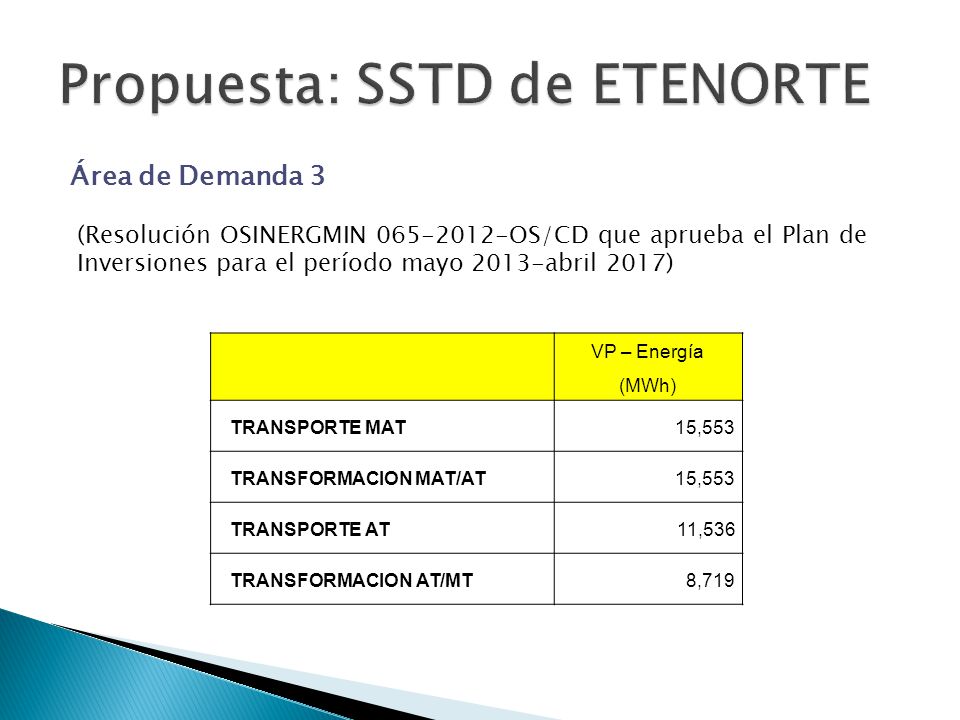

18 Área de Demanda 3 VP – Energía (MWh) TRANSPORTE MAT15,553 TRANSFORMACION MAT/AT15,553 TRANSPORTE AT11,536 TRANSFORMACION AT/MT8,719 (Resolución OSINERGMIN 065-2012-OS/CD que aprueba el Plan de Inversiones para el período mayo 2013-abril 2017)

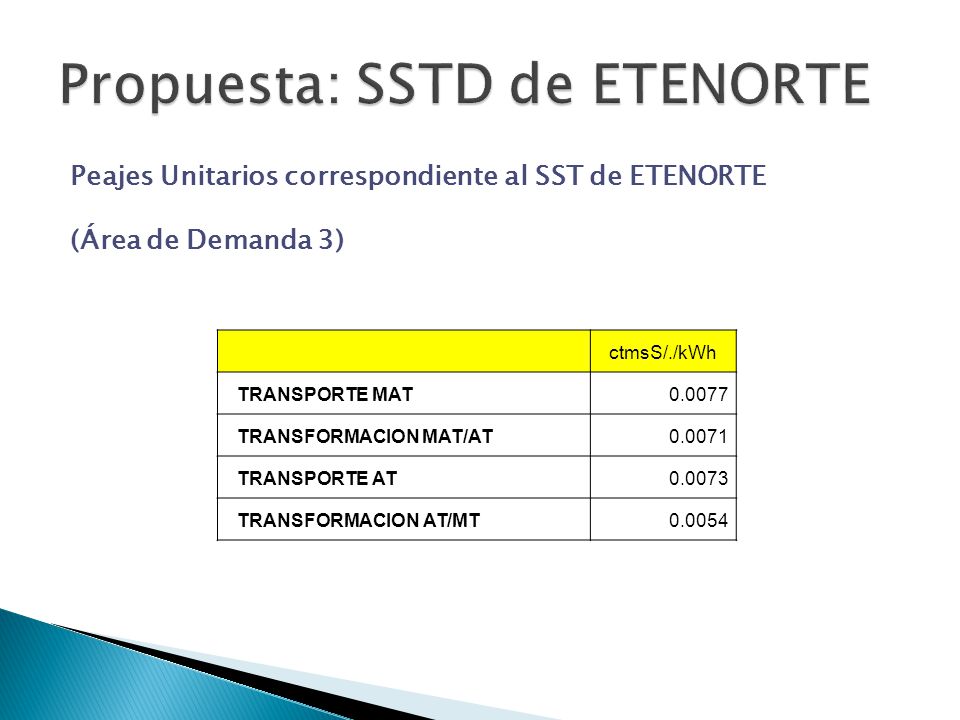

19 ctmsS/./kWh TRANSPORTE MAT0.0077 TRANSFORMACION MAT/AT0.0071 TRANSPORTE AT0.0073 TRANSFORMACION AT/MT0.0054 Peajes Unitarios correspondiente al SST de ETENORTE (Área de Demanda 3)

20
