1 ENSAMBLAJE y MANTENIMIENTO DE COMPUTADORAS SONIDOS DE LA PCs SEGÚN BIOS

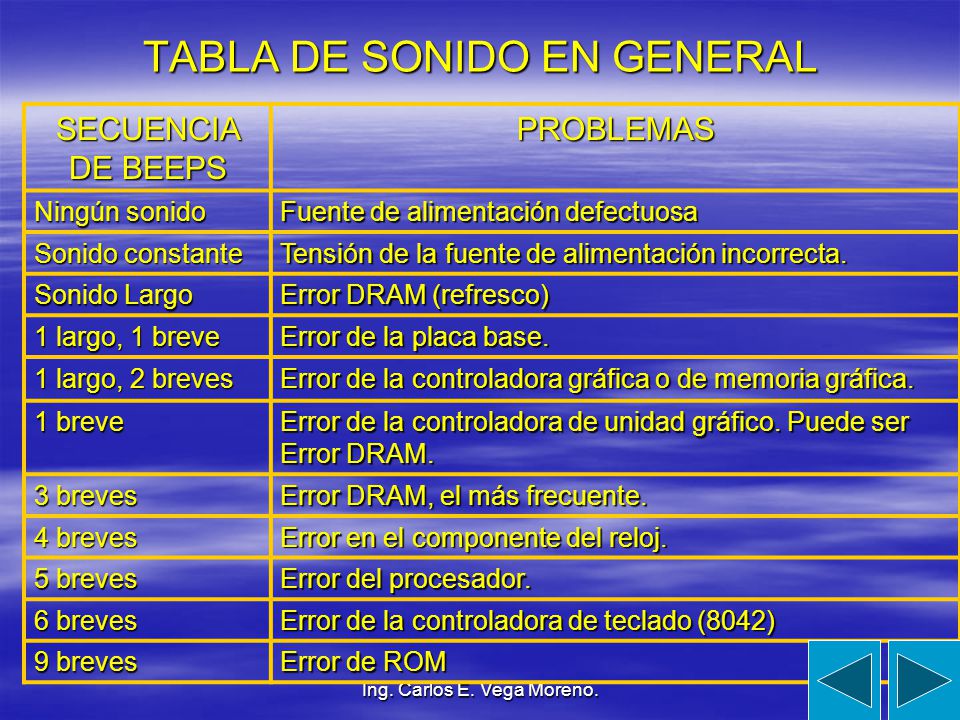

2 Ing. Carlos E. Vega Moreno. TABLA DE SONIDO EN GENERAL SECUENCIA DE BEEPS PROBLEMAS Ningún sonido Fuente de alimentación defectuosa Sonido constante Tensión de la fuente de alimentación incorrecta. Sonido Largo Error DRAM (refresco) 1 largo, 1 breve Error de la placa base. 1 largo, 2 breves Error de la controladora gráfica o de memoria gráfica. 1 breve Error de la controladora de unidad gráfico. Puede ser Error DRAM. 3 breves Error DRAM, el más frecuente. 4 breves Error en el componente del reloj. 5 breves Error del procesador. 6 breves Error de la controladora de teclado (8042) 9 breves Error de ROM

3 Ing. Carlos E. Vega Moreno. FABRICANTES DE BIOS AWARD IBM AMI PHOENIX FINALIZAR

4 Ing. Carlos E. Vega Moreno. TABLA DE SONIDO BIOS AWARD SECUENCIA DE BEEPS PROBLEMAS 1 Breve Normal, ningún error durante el POST 1 breve, 2 largos Error gráfico. 1 breve, 3 largos Error de Teclado 2 breves Cualquier error no fatal

5 Ing. Carlos E. Vega Moreno. TABLA DE SONIDO BIOS IBM SECUENCIA DE BEEPS PROBLEMAS 1 Breve Normal, ningún error durante el POST 2 breves Error en el POST, indicación en el monitor. Sonido constante Error en la fuente de alimentación. 1 largo, 1 breve Error de la placa base. 1 largo, 2 breves Error gráfico (Mono / CGA) 1 largo, 3 breves Error grafico (EGA) 3 largos Error de teclado.

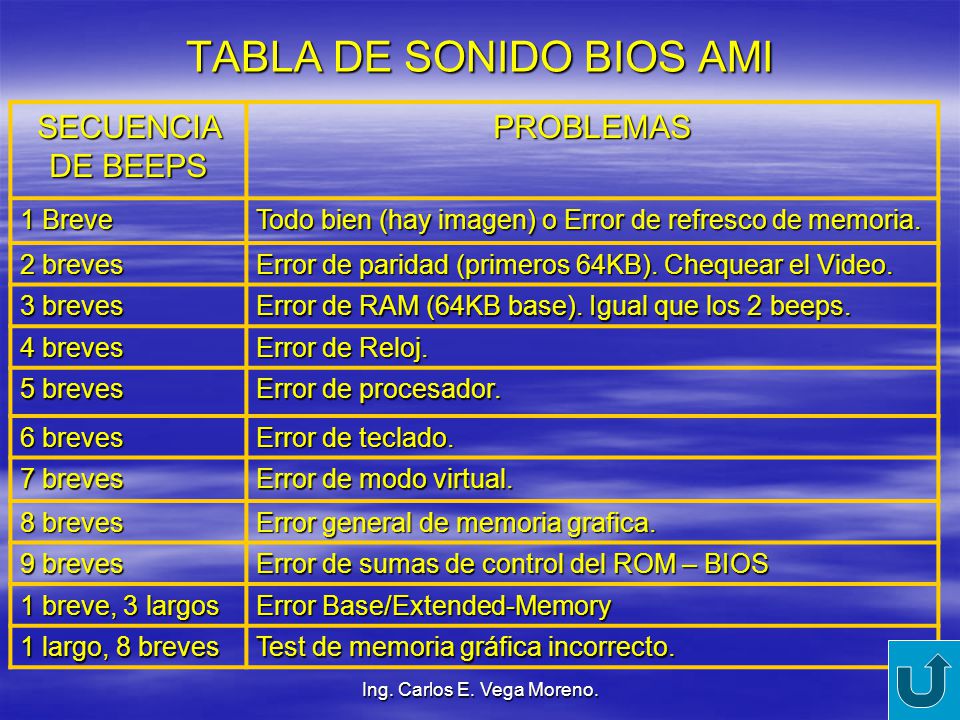

6 Ing. Carlos E. Vega Moreno. TABLA DE SONIDO BIOS AMI SECUENCIA DE BEEPS PROBLEMAS 1 Breve Todo bien (hay imagen) o Error de refresco de memoria. 2 breves Error de paridad (primeros 64KB). Chequear el Video. 3 breves Error de RAM (64KB base). Igual que los 2 beeps. 4 breves Error de Reloj. 5 breves Error de procesador. 6 breves Error de teclado. 7 breves Error de modo virtual. 8 breves Error general de memoria grafica. 9 breves Error de sumas de control del ROM – BIOS 1 breve, 3 largos Error Base/Extended-Memory 1 largo, 8 breves Test de memoria gráfica incorrecto.

7 Ing. Carlos E. Vega Moreno. TABLA DE SONIDO BIOS PHOENIX (1) SECUENCIA DE BEEPS PROBLEMAS 1,1 y 3 Sonidos. Error de CMOS. Reemplazar la mainboard. 1, 1 y 4 Error de sumas de control de ROM – BIOS. Reemplazar la BIOS. 1, 2 y 1 Error de reloj (chip de reloj). Cambiar la mainboard. 1, 2 y 2 Error de inicialización DMA: La Mainboard esta mal. 1, 2 y 3 Error de page Register de DMA. La mainboard esta mal. 1, 3 y 1 Error de RAM de refresco. La mainboard esta mal. 1, 3 y 3 Error de RAM (64 KB) Igual que 2 beeps de AMI. Reemplazar la mainboard. 1, 4 y 2 Error de paridad, RAM de 64 KB. Una de las memorias esta mal.

8 Ing. Carlos E. Vega Moreno. TABLA DE SONIDO BIOS PHOENIX (2) SECUENCIA DE BEEPS PROBLEMAS 1, 4 y 3 Error Fail – Safe – Timer (EISA) 1, 4 y 4 Error de puerto NMI (EISA) 2 Error en memoria si es mayor a 2 los beeps. 2, 1 y 1 Error de RAM 64 KB 2, 1 y 4 Error de RAM 64 KB 2, 2 y 1 Error de RAM 64 KB 2, 2 y 4 Error de RAM 64 KB 2, 3 y 1 Error de RAM 64 KB 2, 3 y 4 Error de RAM 64 KB 2, 4 y 1 Error de RAM 64 KB 3, 1 y 1 Error en la primera controladora DMA. Cambio de mainboard.

9 Ing. Carlos E. Vega Moreno. TABLA DE SONIDO BIOS PHOENIX (3) SECUENCIA DE BEEPS PROBLEMAS 3, 1 y 2 Error en la segunda controladora DMA. Cambiar Mainboard. 3, 1 y 3 Error en primer controlador de interrupciones. Cambiar mainboard. 3, 1 y 4 Error en el segundo controlador de interrupciones. 3, 2 y 4 Error de la controladora de teclado. Igual que el AMI BIOS de 6 beeps. 3, 3 y 4 Error de memoria gráfica. La computadora no puede encontrar la tarjeta de video. Cambiarlo por otra. 3, 4 y 2 Error de tarjeta grafica. Su tarjeta de video no esta trabajando, necesita reemplazarlo. 4, 2 y 2 Error de Timer – Tick. Hay un chip malo en la Mainmoard.

10 Ing. Carlos E. Vega Moreno. TABLA DE SONIDO BIOS PHOENIX (4) SECUENCIA DE BEEPS PROBLEMAS 4, 2 y 3 Error de Gate-A20. Idem que , 2 y 4 Interrupción Inesperada en el modo protegido. Cambiar alguna de la tarjeta que esta en la placa. 4, 3 y 1 Error test RAM (>64KB). Reemplace la mainboard. 4, 3 y 2 Error en el reloj 2. Vea , 3 y 4 Error de Realtime-Clock.El reloj esta fallando. Reemplazar la batería o sino la fuente de alimentación. 4, 4 y 1 Error de puerto de serie. Reconfigurar la tarjeta I/o 4, 4 y 2 Error de puerto paralelo. Vea , 4 y 3 Defecto del coprocesador matemático. Corra un programa de testeo para verificar.
