Taller Regional de Usuarios de Estaciones GPS Permanentes CORRIENTES 2005 Organización de la Información Ing. Agrim. Ana María Robin Dra. M. Virginia Mackern.

Presentaciones similares


Presentación del tema: "Taller Regional de Usuarios de Estaciones GPS Permanentes CORRIENTES 2005 Organización de la Información Ing. Agrim. Ana María Robin Dra. M. Virginia Mackern."— Transcripción de la presentación:

1 Taller Regional de Usuarios de Estaciones GPS Permanentes CORRIENTES 2005 Organización de la Información Ing. Agrim. Ana María Robin Dra. M. Virginia Mackern Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET

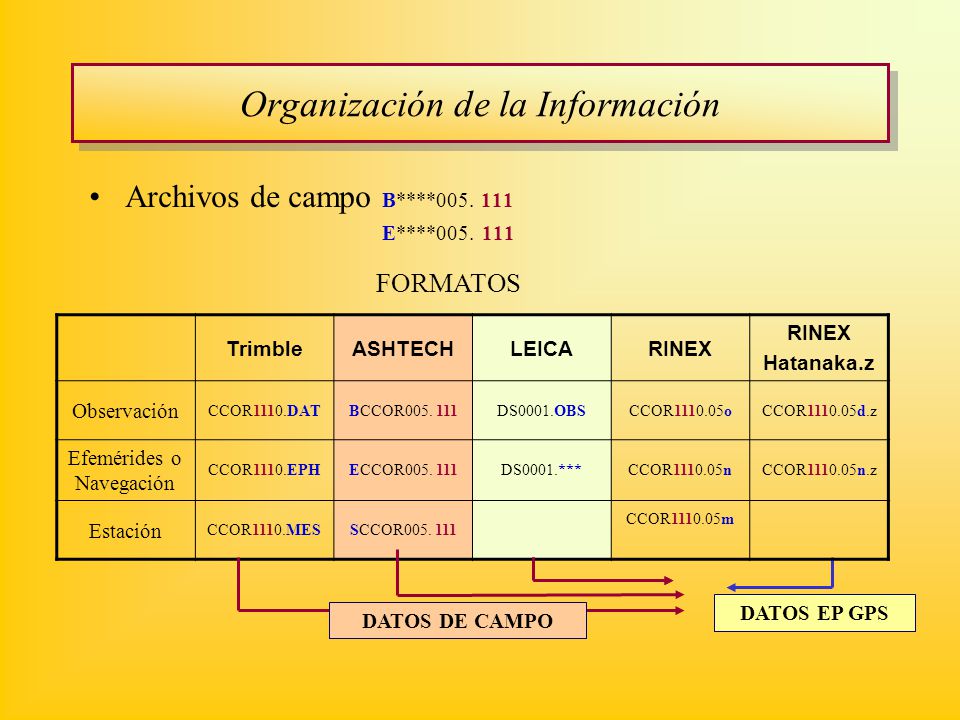

2 Organización de la Información Archivos de campo B**** E**** FORMATOS DATOS EP GPS TrimbleASHTECHLEICARINEX Hatanaka.z Observación CCOR1110.DATBCCOR DS0001.OBSCCOR oCCOR d.z Efemérides o Navegación CCOR1110.EPHECCOR DS0001.***CCOR nCCOR n.z Estación CCOR1110.MESSCCOR CCOR m DATOS DE CAMPO

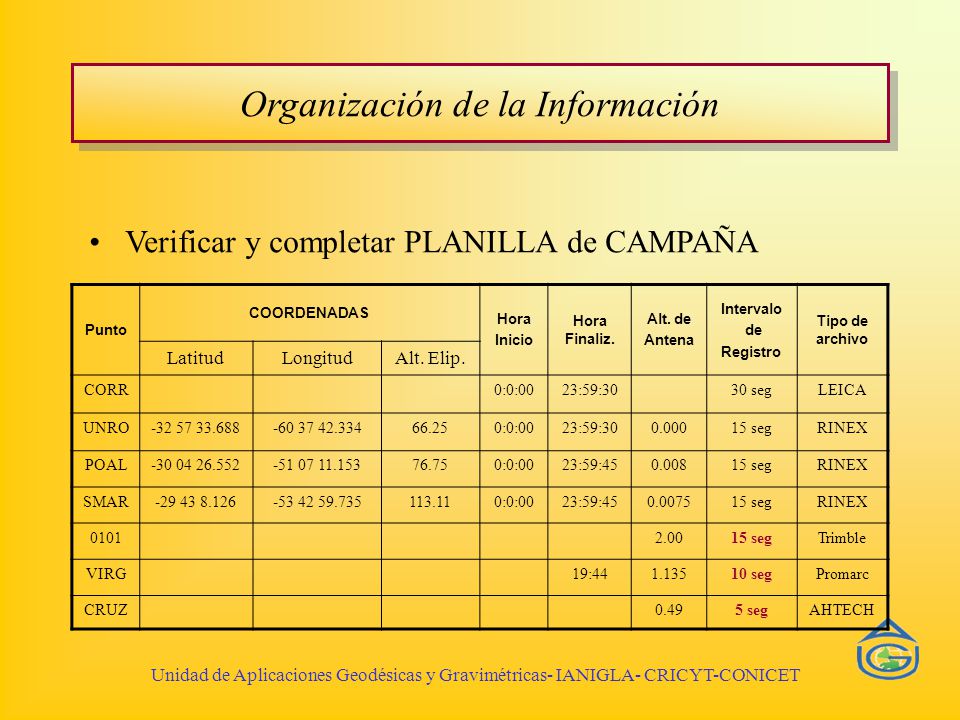

3 Organización de la Información Verificar y completar PLANILLA de CAMPAÑA Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET Punto COORDENADAS Hora Inicio Hora Finaliz. Alt. de Antena Intervalo de Registro Tipo de archivo LatitudLongitudAlt. Elip. CORR0:0:0023:59:3030 segLEICA UNRO :0:0023:59: segRINEX POAL :0:0023:59: segRINEX SMAR :0:0023:59: segRINEX segTrimble VIRG19: segPromarc CRUZ0.495 segAHTECH

4 Organización de la Información Transformar a RINEX y/o formato del software de procesamiento. Datos CRUDOS RINEX CORR1110.OBS CORR o CORR1110.***CORR n BVIRG VIRG o EVIRG VIRG n Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET

5 Organización de la Información Manos a la obra Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET Datos CRUDOSSOFTWARE RINEX CORR1110.OBS LEICA CORR o CORR1110.***CORR n BVIRG ASHTECH Rinex2.exe VIRG o EVIRG VIRG n Verificar el intervalo de registro 15seg? 30 seg?

6

7 Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET Taller Regional de Usuarios de Estaciones GPS Permanentes CORRIENTES 2005 PRACTICA DE GABINETE Ing. Agrim. Ana María Robín Dra. M. Virginia Mackern

8 MPLA LPGS RAMSAC MZAC IGM1 VBCA RWSN LHCL CFAG UCOR TUCU UNSA AUTF CORD UNRO RIOG Red Nacional de Estaciones Permanentes GPS Datos de la BASE EP GPS

9 DATOS DE LAS ESTACIONES PERMANENTES -Argentinas Cada EP GPS recibe los datos en el formato propietario del receptor. Se almacenan en una PC usando un programa especial para esto, generalmente previa transformación al formato RINEX. Son luego comprimidos al formato HATANAKA, a los efectos de que su tamaño sea menor. En formato HATANAKA son cargados al Servidor del IGM- RAMSAC Ejemplo: MZAC, almacena registros cada 15 segundos, en formato Ashtech, mzac102a.05as al finalizar el día, 0 horas de TU, son transformados a RINEX y luego a Hatanaka. Al día siguiente son cargados al servidor del IGM. Un usuario para poder utilizarlos, debe hacer el camino inverso Datos de la BASE – EP GPS Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET

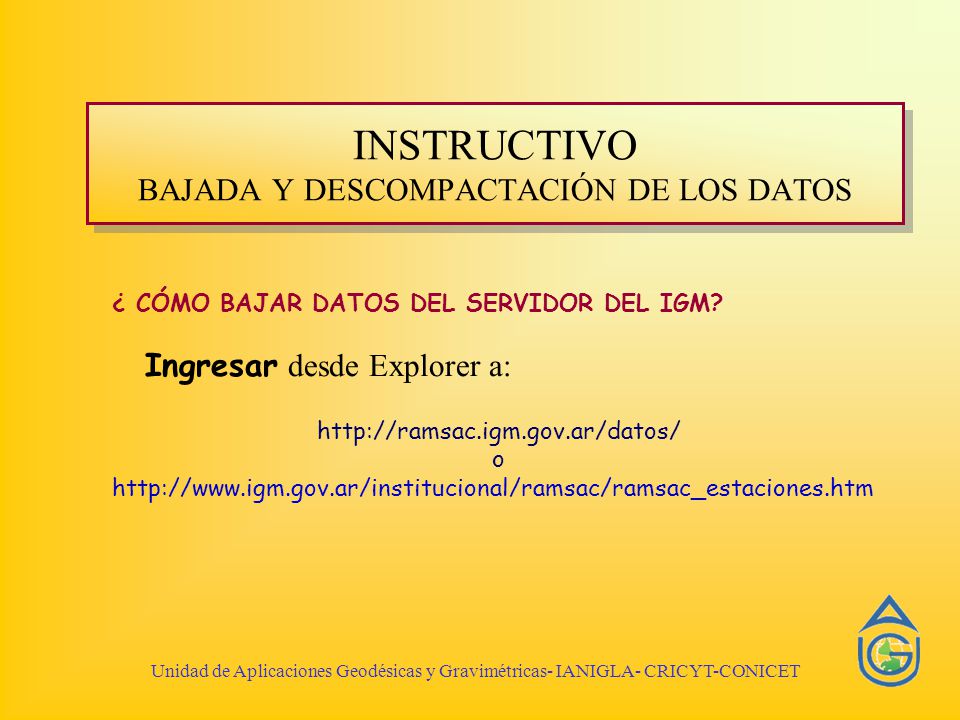

10 ¿ CÓMO BAJAR DATOS DEL SERVIDOR DEL IGM? Ingresar desde Explorer a: o Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET INSTRUCTIVO BAJADA Y DESCOMPACTACIÓN DE LOS DATOS

11 Registrarse O Ingresar si ya se registró previamente

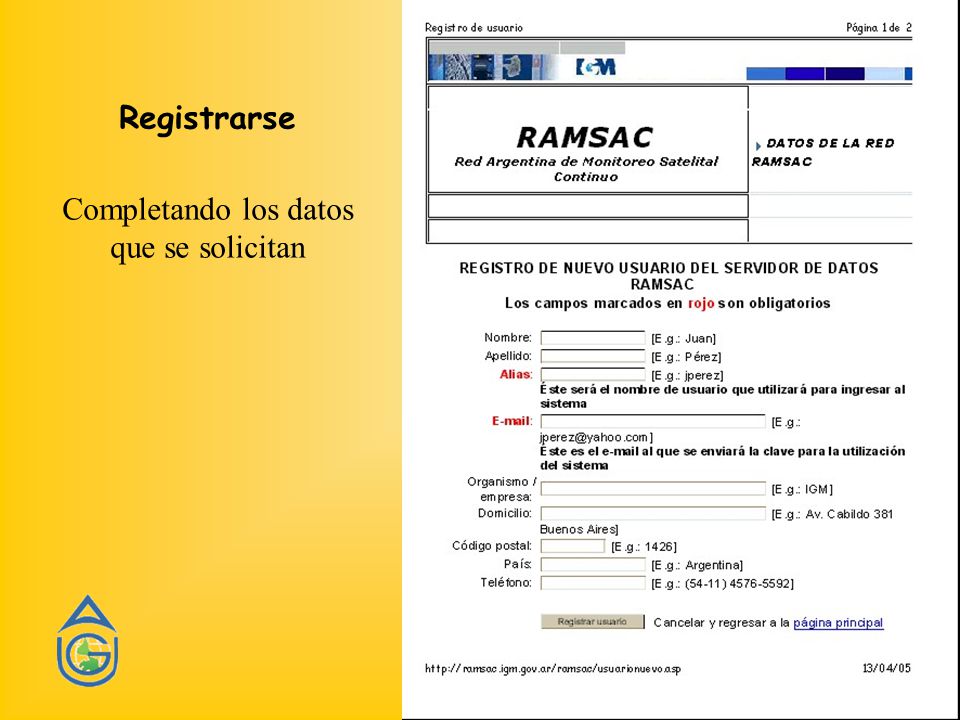

12 Registrarse Completando los datos que se solicitan

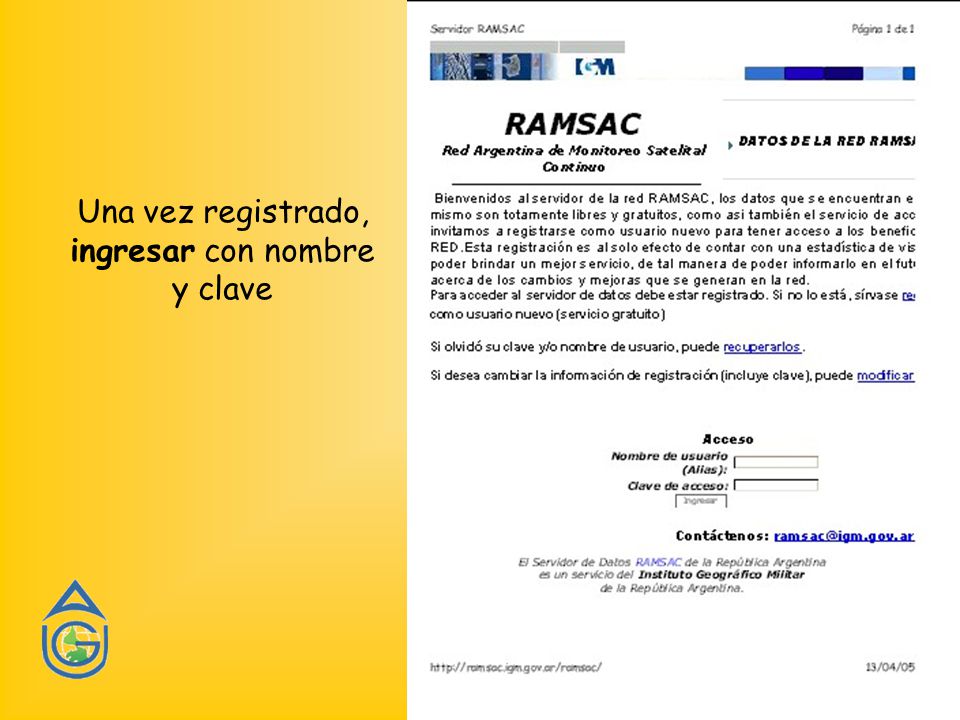

13 Una vez registrado, ingresar con nombre y clave

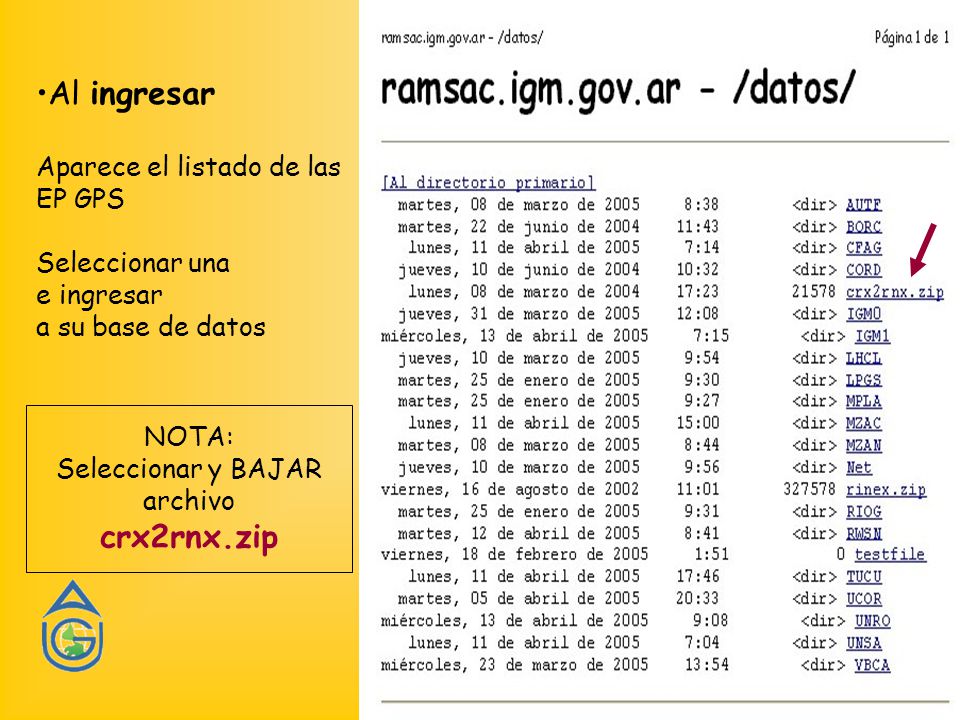

14 Al ingresar Aparece el listado de las EP GPS Seleccionar una e ingresar a su base de datos NOTA: Seleccionar y BAJAR archivo crx2rnx.zip

15 Al ingresar Aparece el listado de archivos por día. Seleccionar el del día de campaña. Descargar el archivo diario del sitio del IGM y guardarlo en un directorio de su máquina (PC). Ejemplo: bajar archivos de MZAC del día 100 (10 de abril) del año 05 MZAC n.Zip MZAC d.Zip Descomprimir los archivos *.zip o *.z con Winzip, Winrar, etc.

16 Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET DESCOMPACTACIÓN DE LOS DATOS ¿ CÓMO Transformar de HATANAKA a RINEX ? Descomprimir archivo: crx2rnx.zip crx2rnx.exe Colocarlo en el directorio donde están los archivos que se quieren transformar Luego desde una ventana DOS, desde el directorio donde están ambos archivos, ejecute "crx2rnx.exe". Escriba el siguiente comando:..\>crx2rnx mzacDIAa.05d y presione ENTER En el mismo directorio le genera el archivo RINEX correspondiente. Ejemplo:mzacDIAa.05o

17 Estaciones Permanentes Argentinas y Brasileras (cercanas a la región) Región Noreste

18 Red Brasilera de Monitoreo Continuo IBGE Datos de la BASE EP GPS

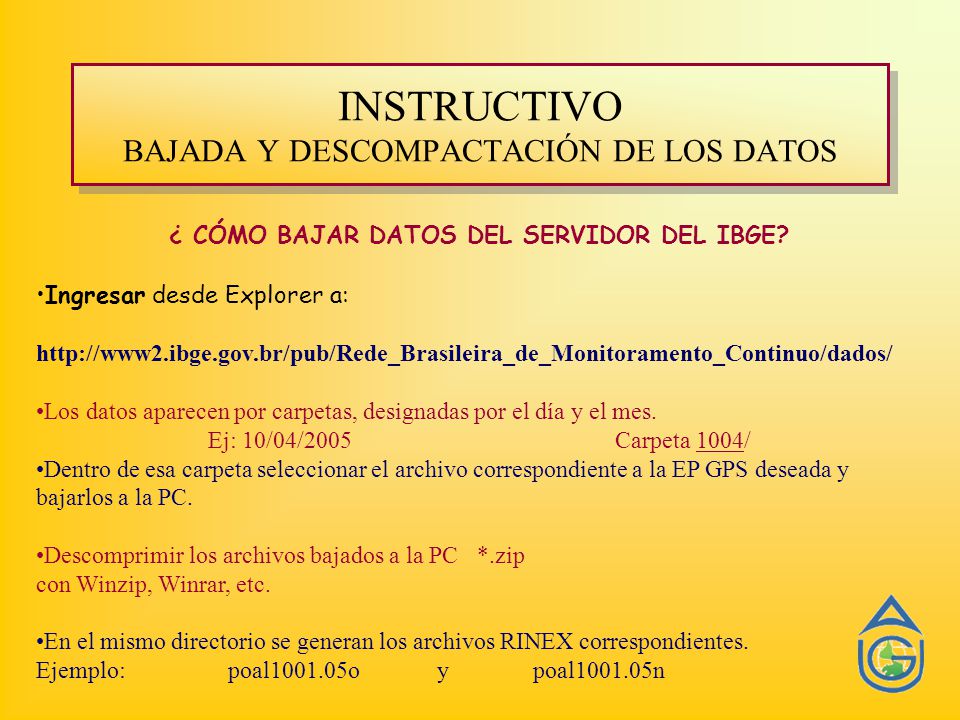

19 ¿ CÓMO BAJAR DATOS DEL SERVIDOR DEL IBGE? Ingresar desde Explorer a: Los datos aparecen por carpetas, designadas por el día y el mes. Ej: 10/04/2005 Carpeta 1004/ Dentro de esa carpeta seleccionar el archivo correspondiente a la EP GPS deseada y bajarlos a la PC. Descomprimir los archivos bajados a la PC *.zip con Winzip, Winrar, etc. En el mismo directorio se generan los archivos RINEX correspondientes. Ejemplo:poal o y poal n INSTRUCTIVO BAJADA Y DESCOMPACTACIÓN DE LOS DATOS

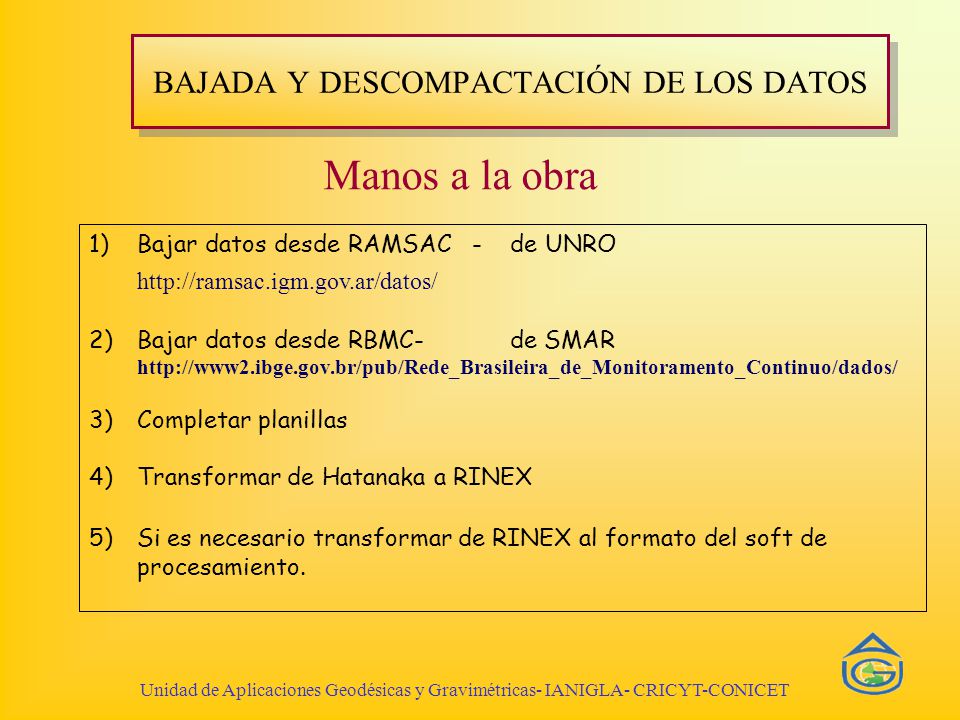

20 Manos a la obra BAJADA Y DESCOMPACTACIÓN DE LOS DATOS Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET 1)Bajar datos desde RAMSAC - de UNRO 2)Bajar datos desde RBMC- de SMAR 3)Completar planillas 4)Transformar de Hatanaka a RINEX 5)Si es necesario transformar de RINEX al formato del soft de procesamiento.

21 ¡Muchas gracias! Por invitarme y por participar Los esperamos a unirse Virginia

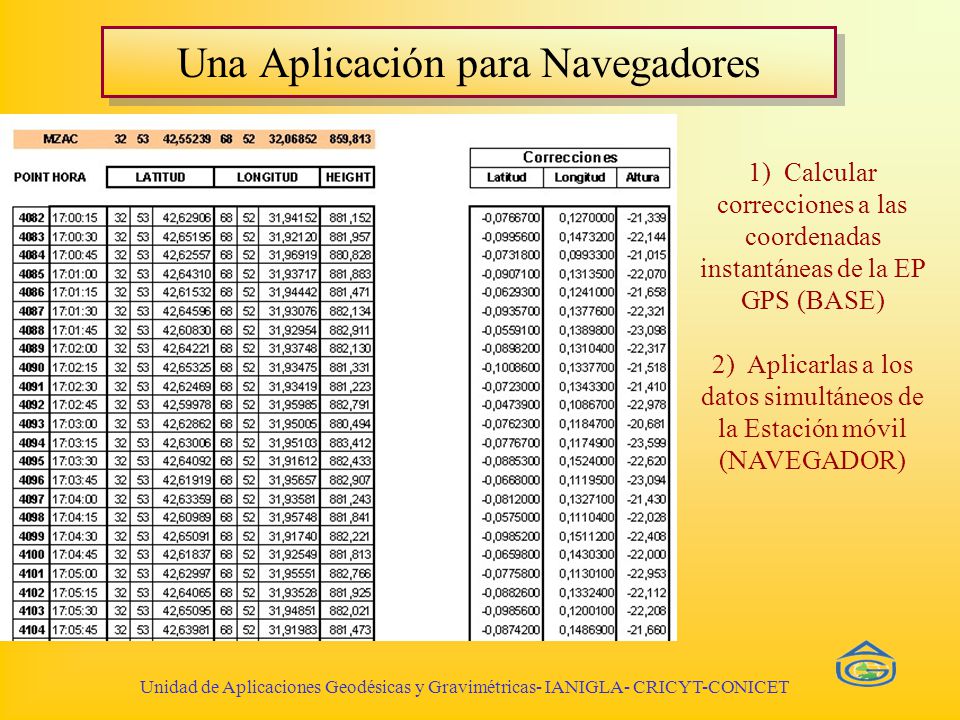

22 Unidad de Aplicaciones Geodésicas y Gravimétricas- IANIGLA- CRICYT-CONICET Una Aplicación para Navegadores 1) Calcular correcciones a las coordenadas instantáneas de la EP GPS (BASE) 2) Aplicarlas a los datos simultáneos de la Estación móvil (NAVEGADOR)

23
