1 El reto del saneamiento en la ciudad de Mérida Mérida Yuc., a 02 de marzo de 2007 Presenta: Ing. Aureliano Ivan Gijón Yescas, MI PRIMER COLOQUIO NACIONAL SOBRE TRATAMIENTO DE AGUAS RESIDUALES.

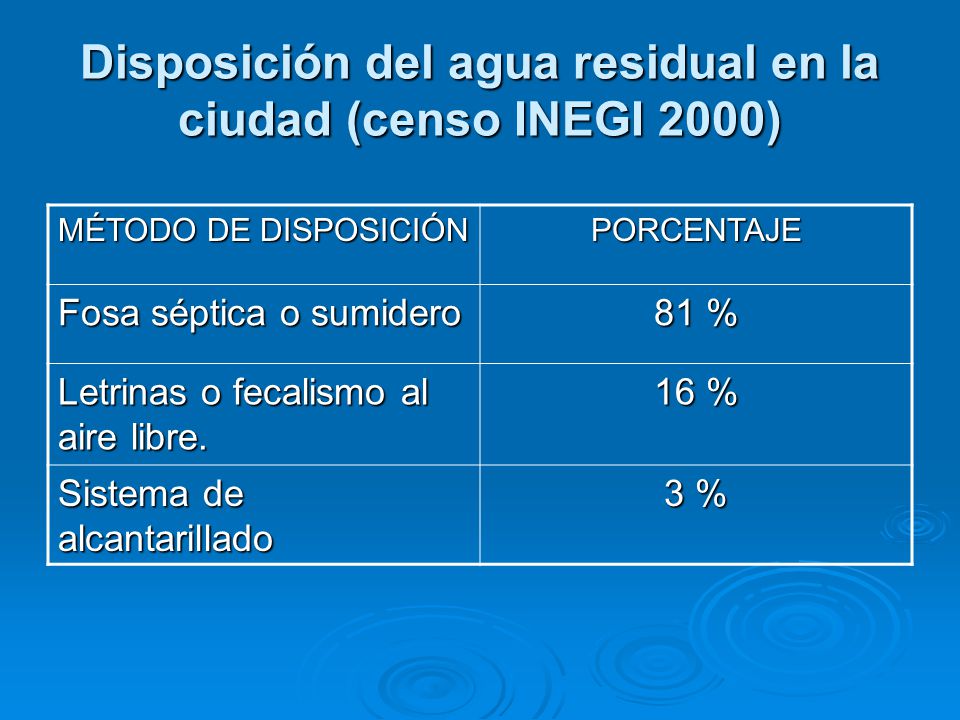

2 Disposición del agua residual en la ciudad (censo INEGI 2000) MÉTODO DE DISPOSICIÓN PORCENTAJE Fosa séptica o sumidero 81 % Letrinas o fecalismo al aire libre. 16 % Sistema de alcantarillado 3 %

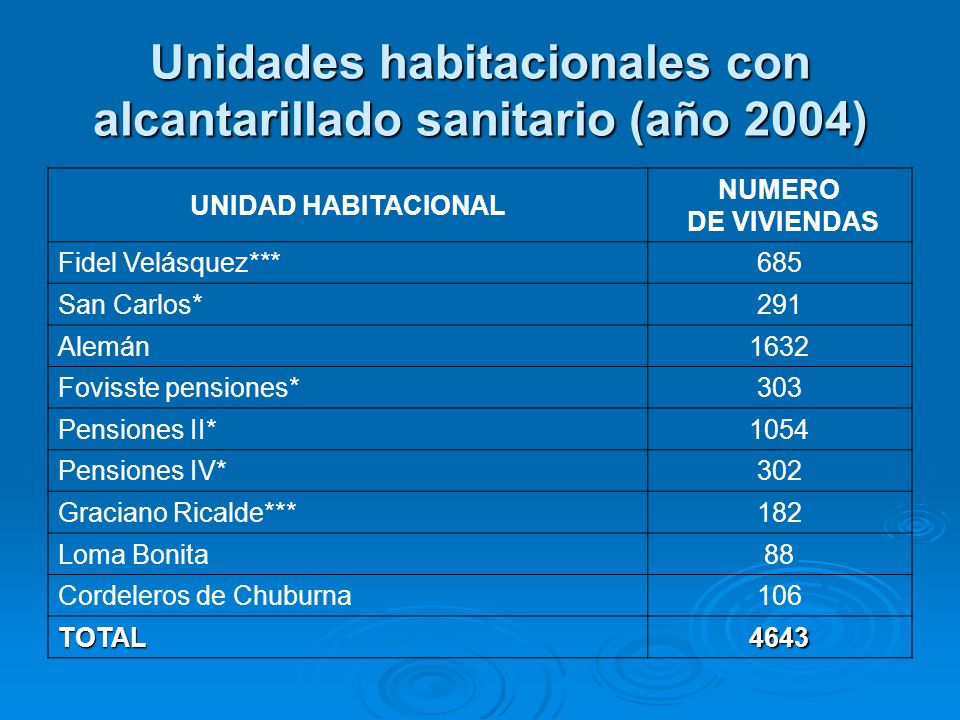

3 Unidades habitacionales con alcantarillado sanitario (año 2004) UNIDAD HABITACIONAL NUMERO DE VIVIENDAS Fidel Velásquez***685 San Carlos*291 Alemán1632 Fovisste pensiones*303 Pensiones II*1054 Pensiones IV*302 Graciano Ricalde***182 Loma Bonita88 Cordeleros de Chuburna106 TOTAL4643

4 Foro emergente por el agua convocado el 8 de diciembre del 2003 por el gobierno del estado de Yucatán. Foro emergente por el agua convocado el 8 de diciembre del 2003 por el gobierno del estado de Yucatán. Programa de desarrollo urbano 2003 Programa de desarrollo urbano 2003 Requiere actualización y revisión Requiere actualización y revisión Contraviene lo establecido en la ley de aguas nacionales. Contraviene lo establecido en la ley de aguas nacionales. Plan de desarrollo urbano 2003

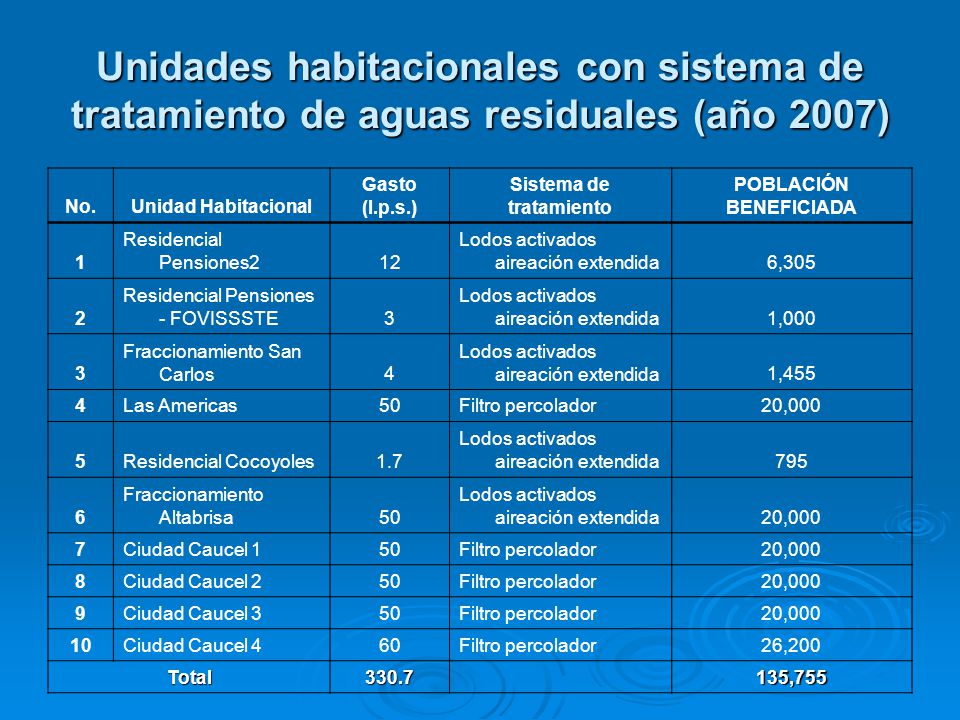

5 Unidades habitacionales con sistema de tratamiento de aguas residuales (año 2007) No.Unidad Habitacional Gasto (l.p.s.) Sistema de tratamiento POBLACIÓN BENEFICIADA 1 Residencial Pensiones212 Lodos activados aireación extendida6,305 2 Residencial Pensiones - FOVISSSTE3 Lodos activados aireación extendida1,000 3 Fraccionamiento San Carlos4 Lodos activados aireación extendida1,455 4Las Americas50Filtro percolador20,000 5Residencial Cocoyoles1.7 Lodos activados aireación extendida795 6 Fraccionamiento Altabrisa50 Lodos activados aireación extendida20,000 7Ciudad Caucel 150Filtro percolador20,000 8Ciudad Caucel 250Filtro percolador20,000 9Ciudad Caucel 350Filtro percolador20,000 10Ciudad Caucel 460Filtro percolador26,200 Total ,755

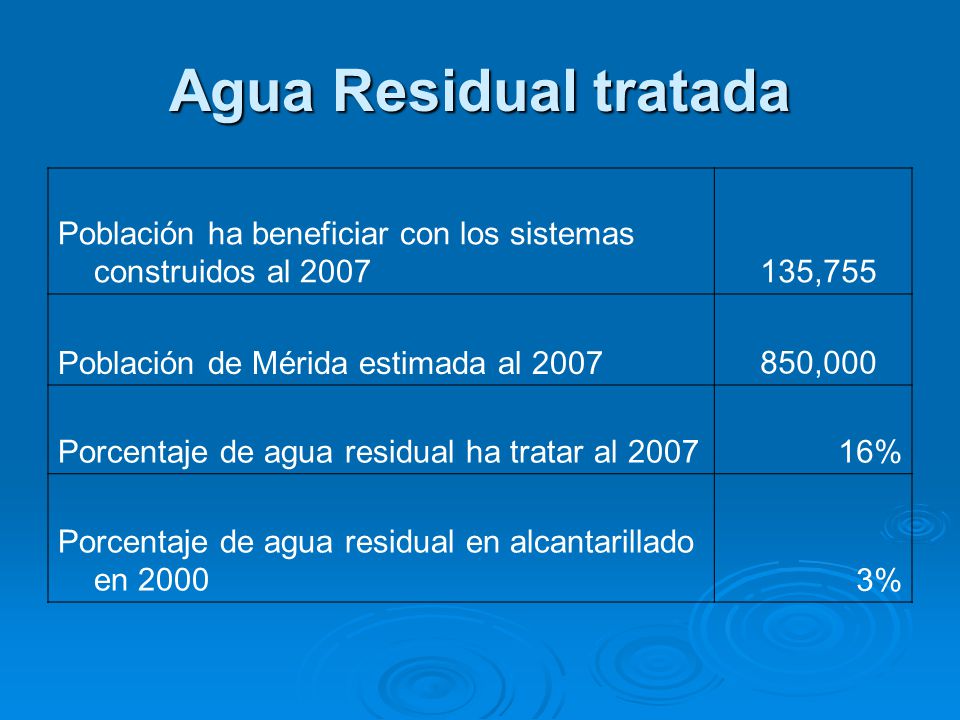

6 Agua Residual tratada Población ha beneficiar con los sistemas construidos al ,755 Población de Mérida estimada al ,000 Porcentaje de agua residual ha tratar al % Porcentaje de agua residual en alcantarillado en 20003%

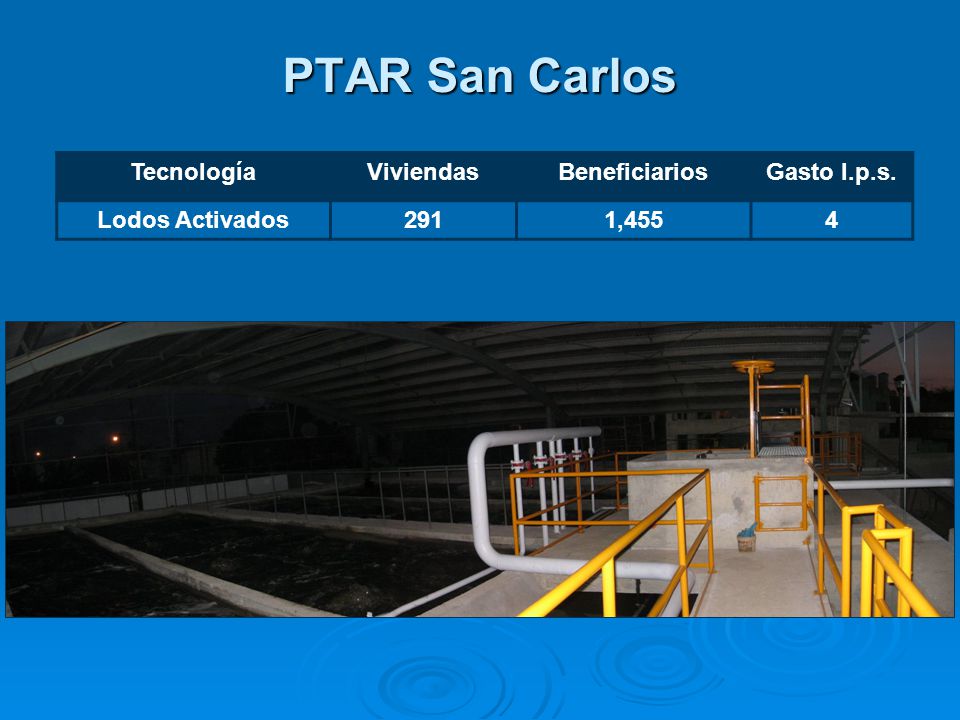

7 PTAR San Carlos TecnologíaViviendasBeneficiariosGasto l.p.s. Lodos Activados2911,4554

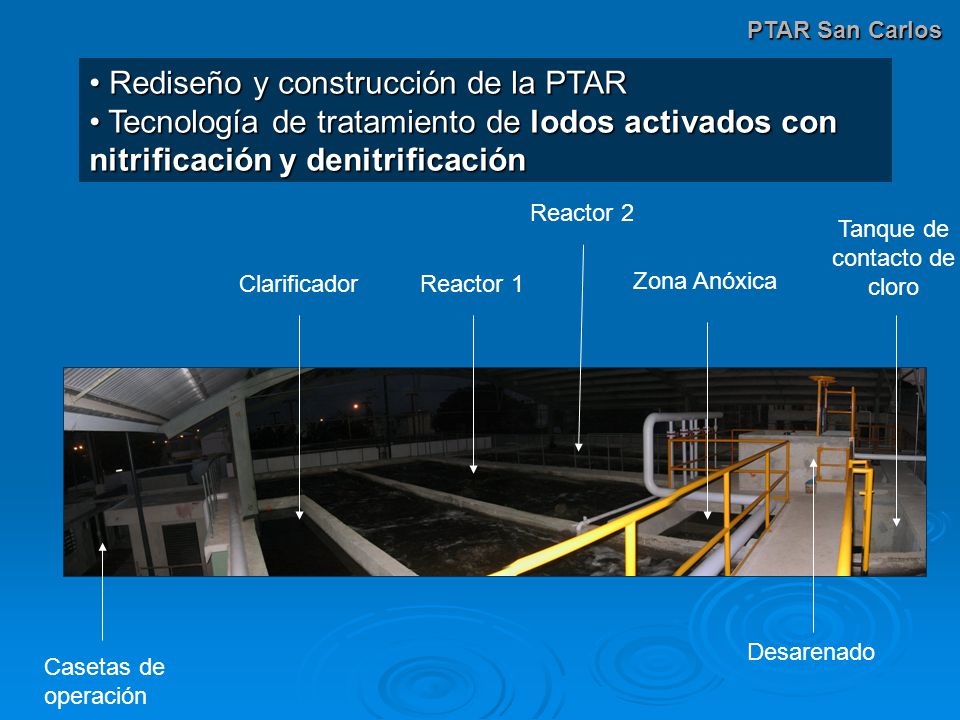

8 PTAR San Carlos Rediseño y construcción de la PTAR Rediseño y construcción de la PTAR Tecnología de tratamiento de lodos activados con nitrificación y denitrificación Tecnología de tratamiento de lodos activados con nitrificación y denitrificación ClarificadorReactor 1 Zona Anóxica Tanque de contacto de cloro Desarenado Casetas de operación Reactor 2

9 Estado: En operación (estabilización). PTAR San Carlos

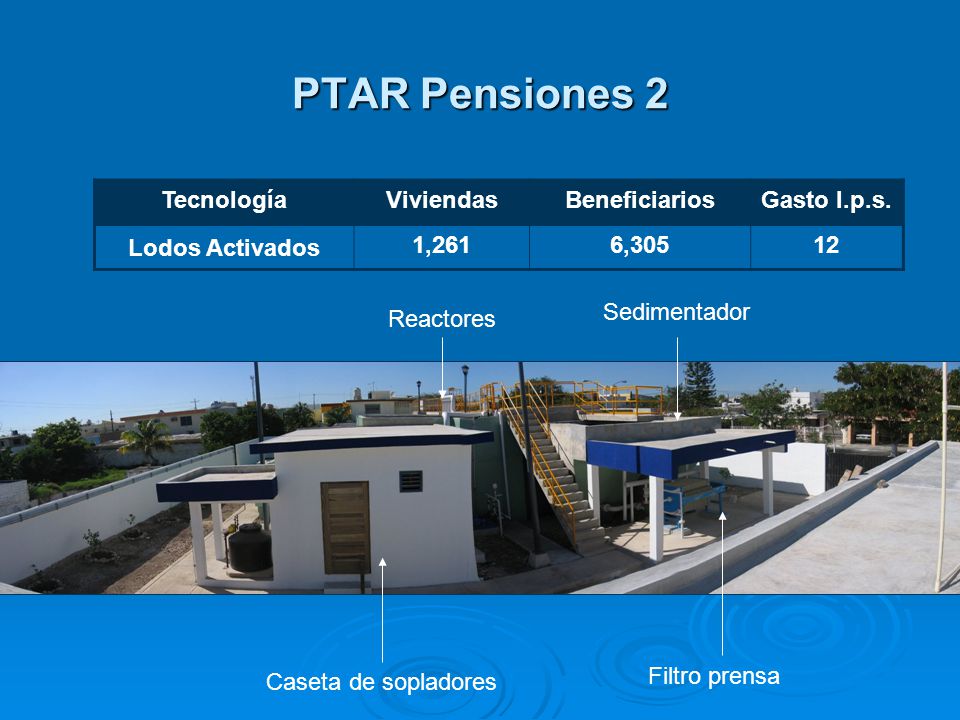

10 PTAR Pensiones 2 TecnologíaViviendasBeneficiariosGasto l.p.s. Lodos Activados 1,2616,30512 Caseta de sopladores Filtro prensa Sedimentador Reactores

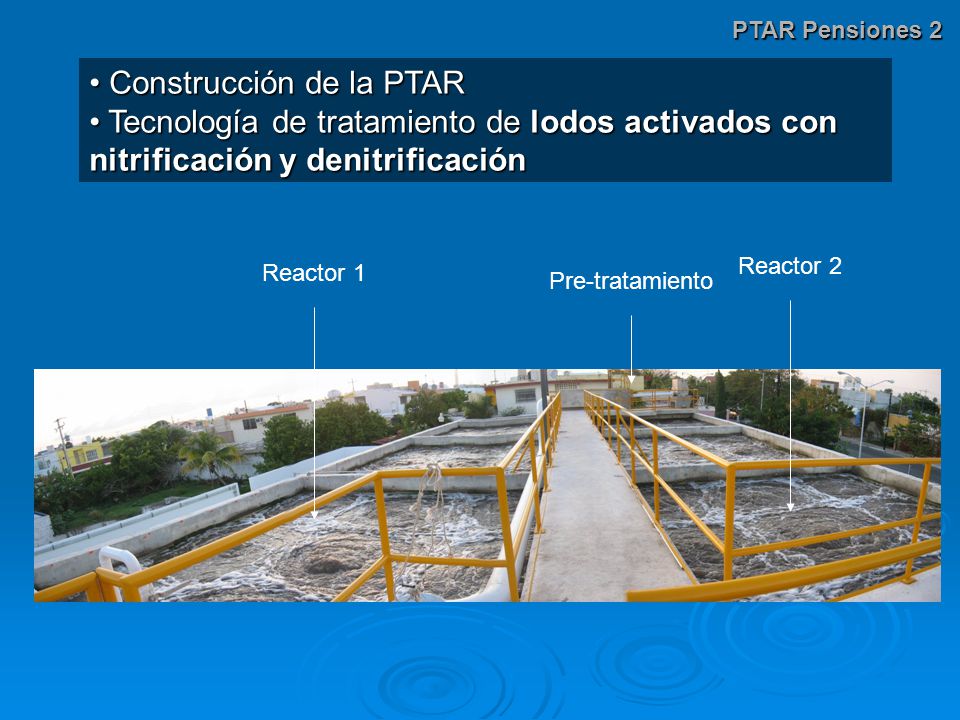

11 PTAR Pensiones 2 Construcción de la PTAR Construcción de la PTAR Tecnología de tratamiento de lodos activados con nitrificación y denitrificación Tecnología de tratamiento de lodos activados con nitrificación y denitrificación Reactor 1 Reactor 2 Pre-tratamiento

12 PTAR Pensiones 2 Desarenado Hidrocribado

13 PTAR Pensiones 2 Estado: En operación (estabilización). Casetas de operación Clarificador Secundario Caseta de sopladores

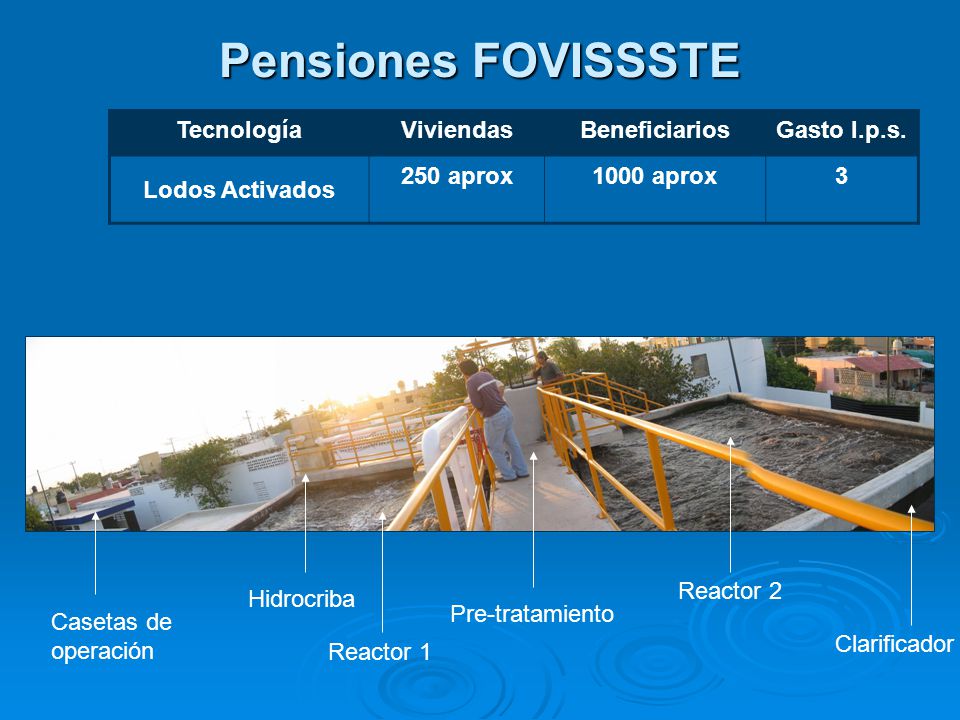

14 Pensiones FOVISSSTE TecnologíaViviendasBeneficiariosGasto l.p.s. Lodos Activados 250 aprox1000 aprox3 Hidrocriba Pre-tratamiento Reactor 2 Reactor 1 Casetas de operación Clarificador

15 PTAR Pensiones FOVISSSTE Construcción de la PTAR Construcción de la PTAR Tecnología de tratamiento de lodos activados con nitrificación y denitrificación Tecnología de tratamiento de lodos activados con nitrificación y denitrificación Estado: En operación (estabilización).

16 Las Américas TecnologíaViviendasBeneficiariosGasto l.p.s. Anaerobio y biotorres aprox50

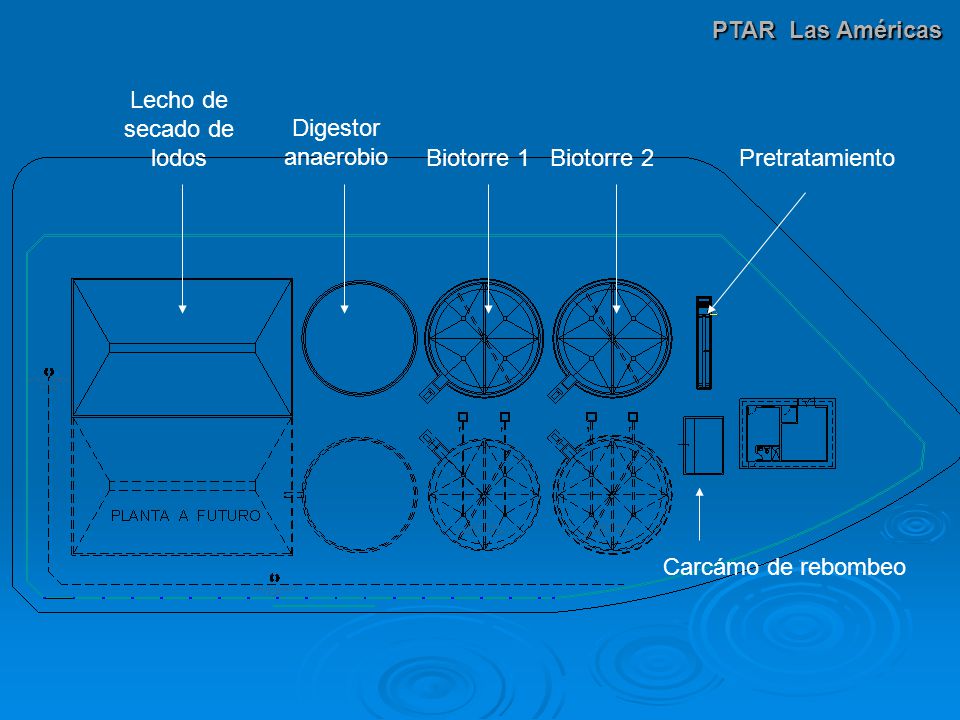

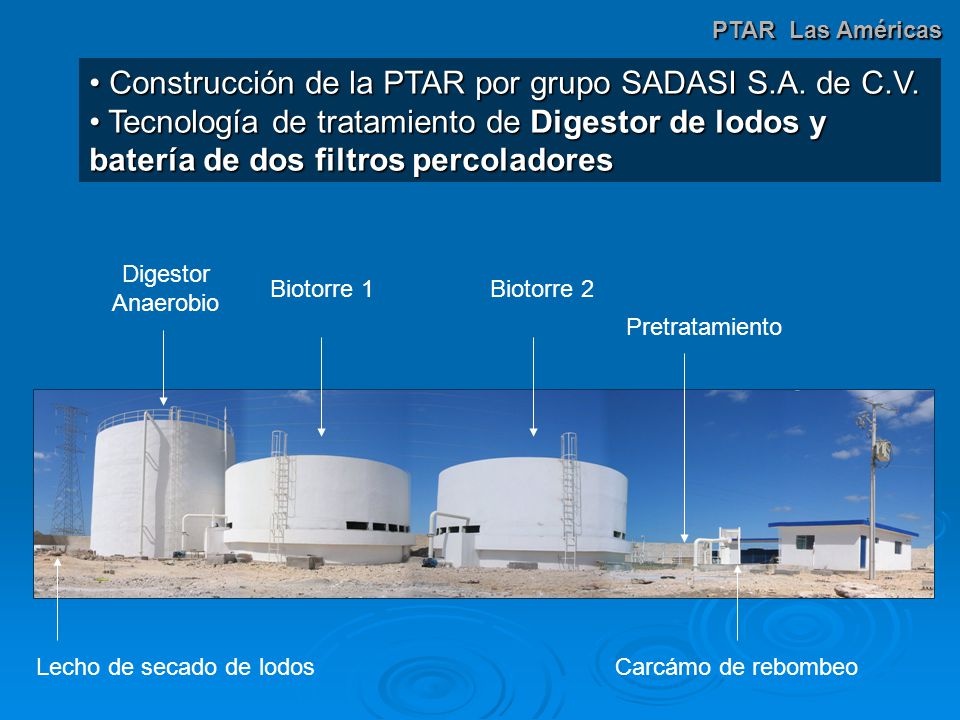

17 Lecho de secado de lodos Digestor anaerobio Biotorre 1 Biotorre 2Pretratamiento Carcámo de rebombeo PTAR Las Américas

18 Construcción de la PTAR por grupo SADASI S.A. de C.V. Construcción de la PTAR por grupo SADASI S.A. de C.V. Tecnología de tratamiento de Digestor de lodos y batería de dos filtros percoladores Tecnología de tratamiento de Digestor de lodos y batería de dos filtros percoladores PTAR Las Américas Digestor Anaerobio Biotorre 1Biotorre 2 Pretratamiento Lecho de secado de lodosCarcámo de rebombeo

19 Desarenado Estado: en operación 1ª etapa (25 l.p.s.) en construcción 2ª etapa (5 %) Rejilla PTAR Las Américas

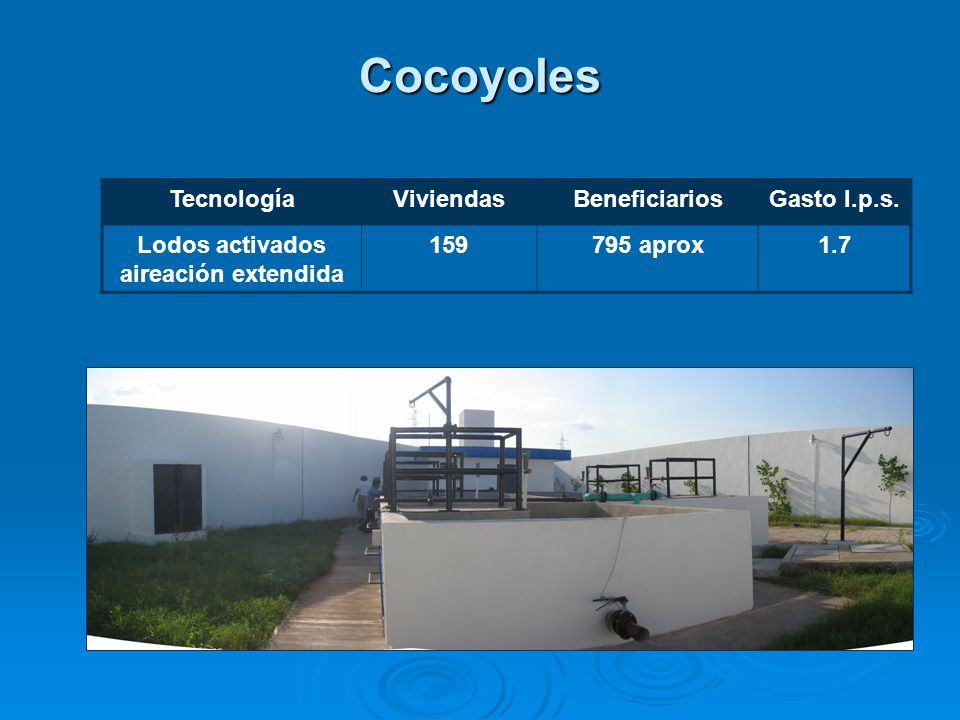

20 Cocoyoles TecnologíaViviendasBeneficiariosGasto l.p.s. Lodos activados aireación extendida aprox1.7

21 PTAR Cocoyoles Construcción de la PTAR por Palmetos Peninsular S.A. de C.V. Construcción de la PTAR por Palmetos Peninsular S.A. de C.V. Tecnología de tratamiento de lodos activados en la modalidad de aireación extendida Tecnología de tratamiento de lodos activados en la modalidad de aireación extendida Digestor de lodos Pretratamiento Reactor 1 Reactor 2 Clarificador Caseta de operación Tanque de contacto de cloro

22 PTAR Cocoyoles Reactor 1 Reactor 2 Clarificador Estado: en operación (0.6 l.p.s.)

23 Caucel 1 TecnologíaViviendasBeneficiariosGasto l.p.s. Digestor Anaerobio y bio-torre aprox50 Clarificador Digestor Anaerobio Bio-torre Tanque de contacto de cloro

24 PTAR Caucel 1 Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Tecnología de tratamiento de Digestor de lodos y un filtro percolador Tecnología de tratamiento de Digestor de lodos y un filtro percolador Lechos de secado de lodos Bio-torre Digestor Anaerobio

25 PTAR Caucel 1 Estado: en construcción (91 %) Biotorre

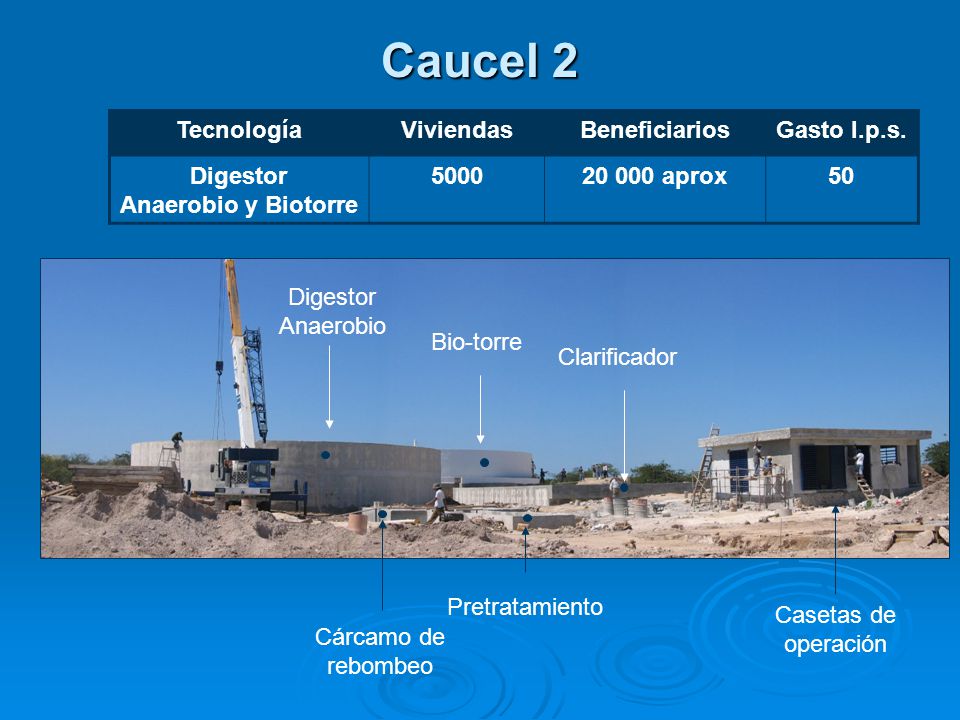

26 Caucel 2 TecnologíaViviendasBeneficiariosGasto l.p.s. Digestor Anaerobio y Biotorre aprox50 Bio-torre Digestor Anaerobio Clarificador Pretratamiento Cárcamo de rebombeo Casetas de operación

27 PTAR Caucel 2 Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Tecnología de tratamiento de Digestor de lodos y un filtro percolador Tecnología de tratamiento de Digestor de lodos y un filtro percolador Estado: en construcción (74 %)

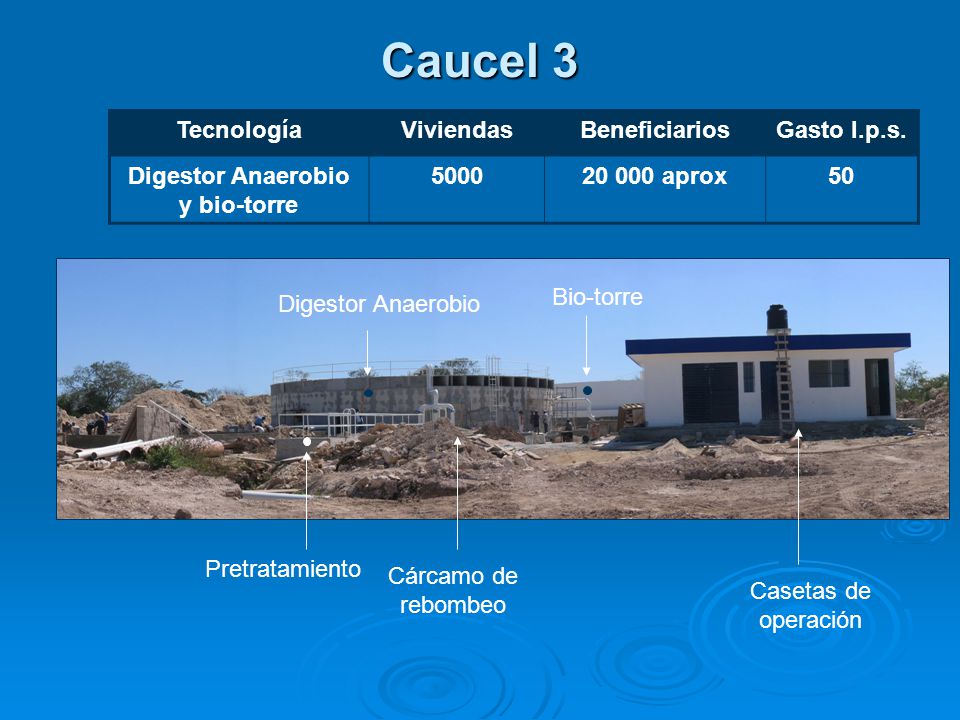

28 Caucel 3 TecnologíaViviendasBeneficiariosGasto l.p.s. Digestor Anaerobio y bio-torre aprox50 Bio-torre Digestor Anaerobio Pretratamiento Cárcamo de rebombeo Casetas de operación

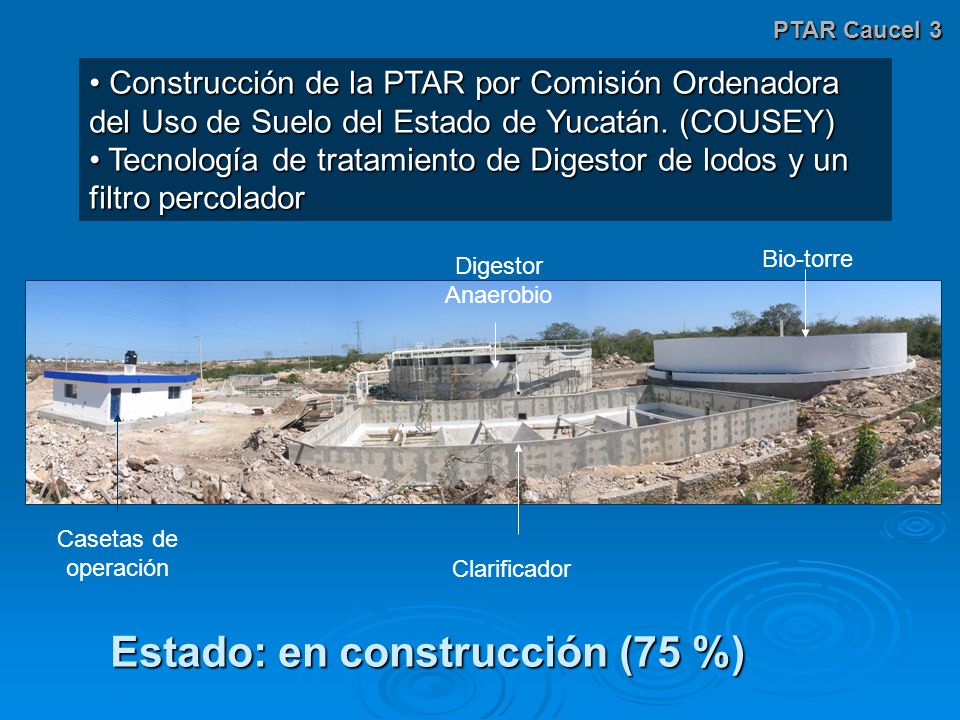

29 PTAR Caucel 3 Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Tecnología de tratamiento de Digestor de lodos y un filtro percolador Tecnología de tratamiento de Digestor de lodos y un filtro percolador Bio-torre Digestor Anaerobio Clarificador Casetas de operación Estado: en construcción (75 %)

30 Caucel 4 TecnologíaViviendasBeneficiariosGasto l.p.s. Digestor Anaerobio y bio-torre aprox60 Digestor Anaerobio Clarificador Bio-torre Casetas de operación

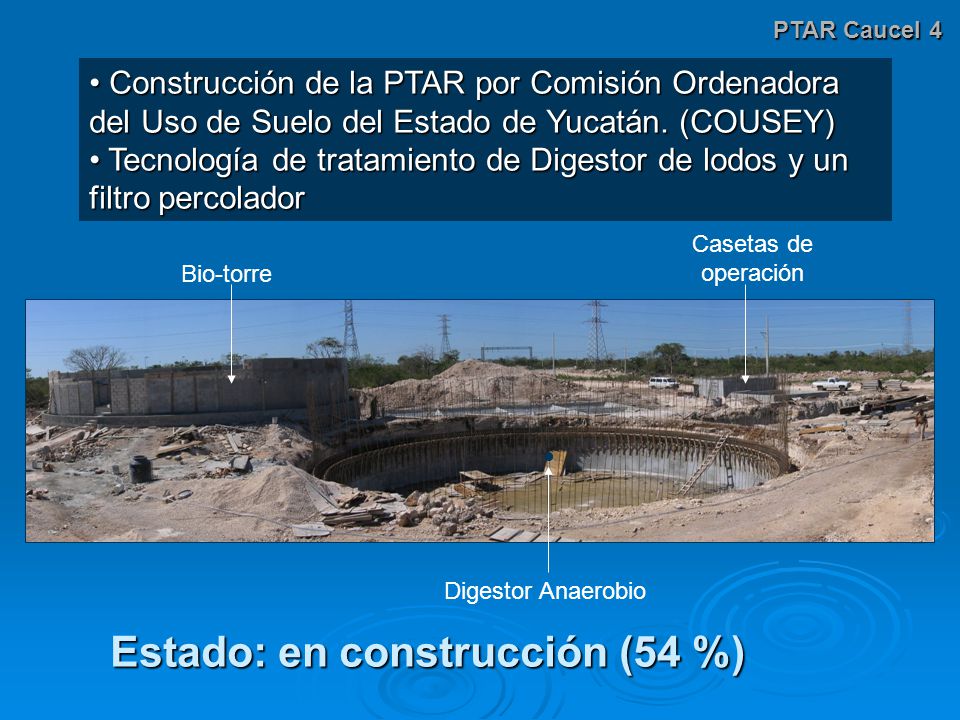

31 PTAR Caucel 4 Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Tecnología de tratamiento de Digestor de lodos y un filtro percolador Tecnología de tratamiento de Digestor de lodos y un filtro percolador Bio-torre Digestor Anaerobio Clarificador Casetas de operación Estado: en construcción (54 %) Digestor Anaerobio Bio-torre

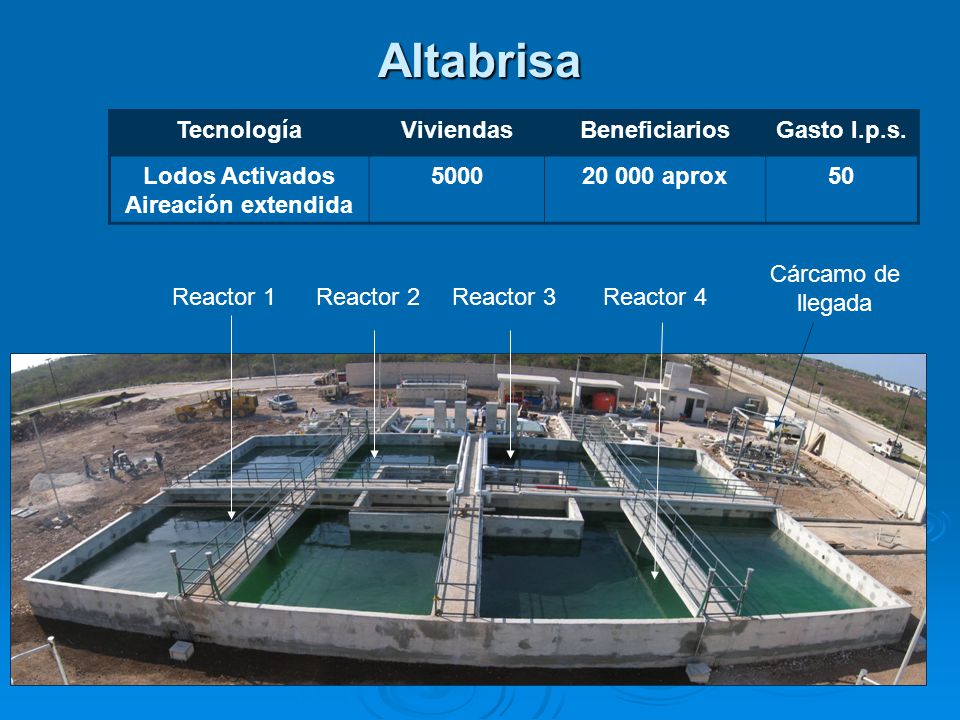

32 Altabrisa TecnologíaViviendasBeneficiariosGasto l.p.s. Lodos Activados Aireación extendida aprox50 Reactor 1Reactor 2Reactor 3Reactor 4 Cárcamo de llegada

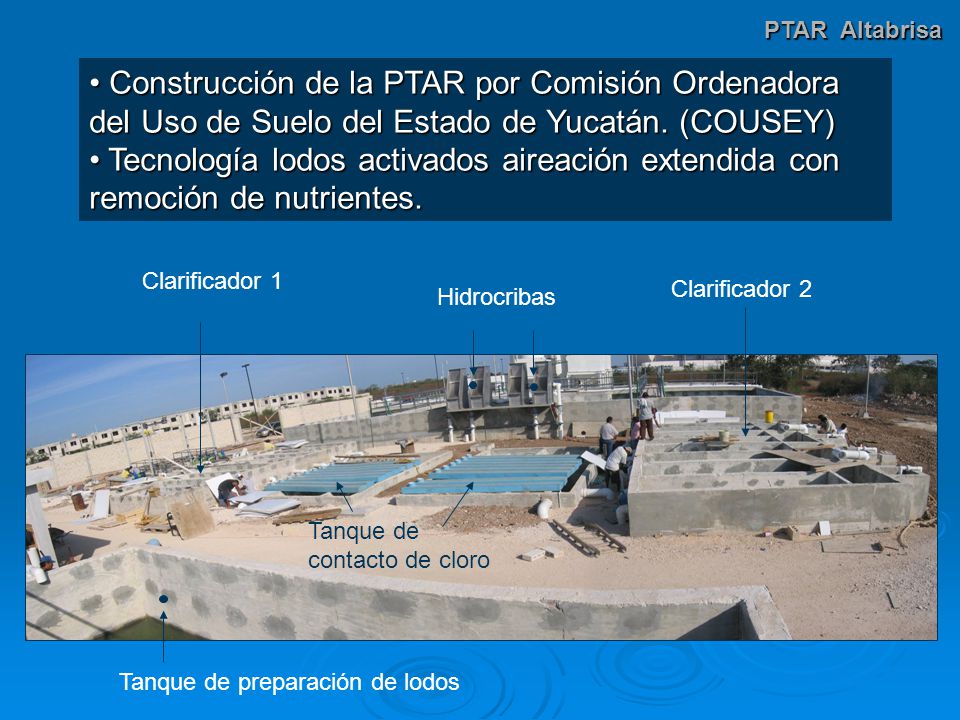

33 Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Construcción de la PTAR por Comisión Ordenadora del Uso de Suelo del Estado de Yucatán. (COUSEY) Tecnología lodos activados aireación extendida con remoción de nutrientes. Tecnología lodos activados aireación extendida con remoción de nutrientes. PTAR Altabrisa Hidrocribas Clarificador 1 Clarificador 2 Tanque de contacto de cloro Tanque de preparación de lodos

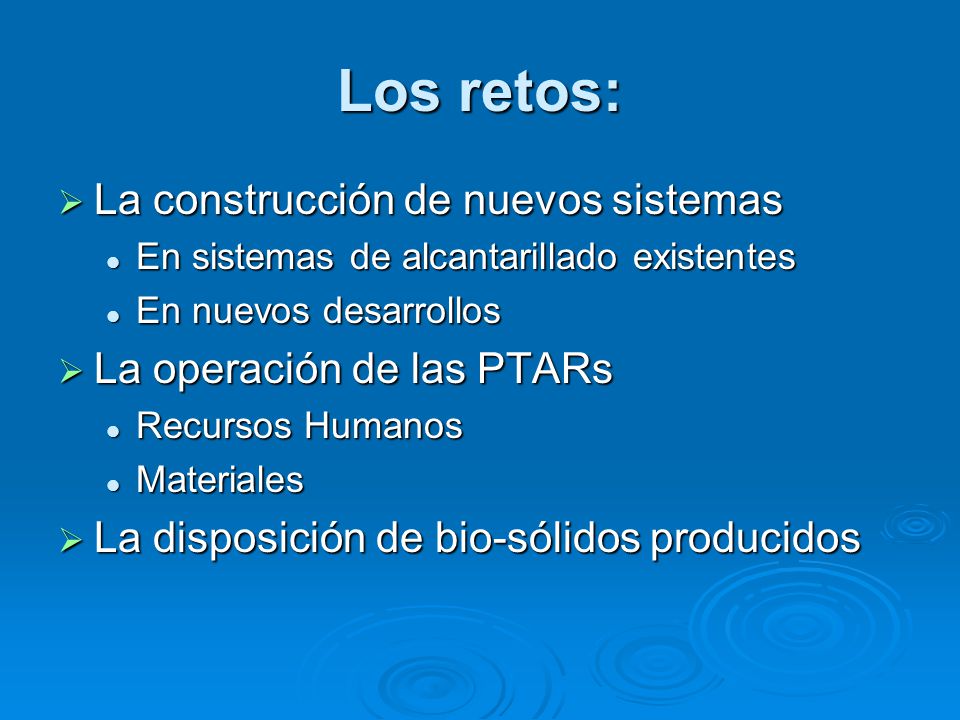

34 Los retos: La construcción de nuevos sistemas La construcción de nuevos sistemas En sistemas de alcantarillado existentes En sistemas de alcantarillado existentes En nuevos desarrollos En nuevos desarrollos La operación de las PTARs La operación de las PTARs Recursos Humanos Recursos Humanos Materiales Materiales La disposición de bio-sólidos producidos La disposición de bio-sólidos producidos

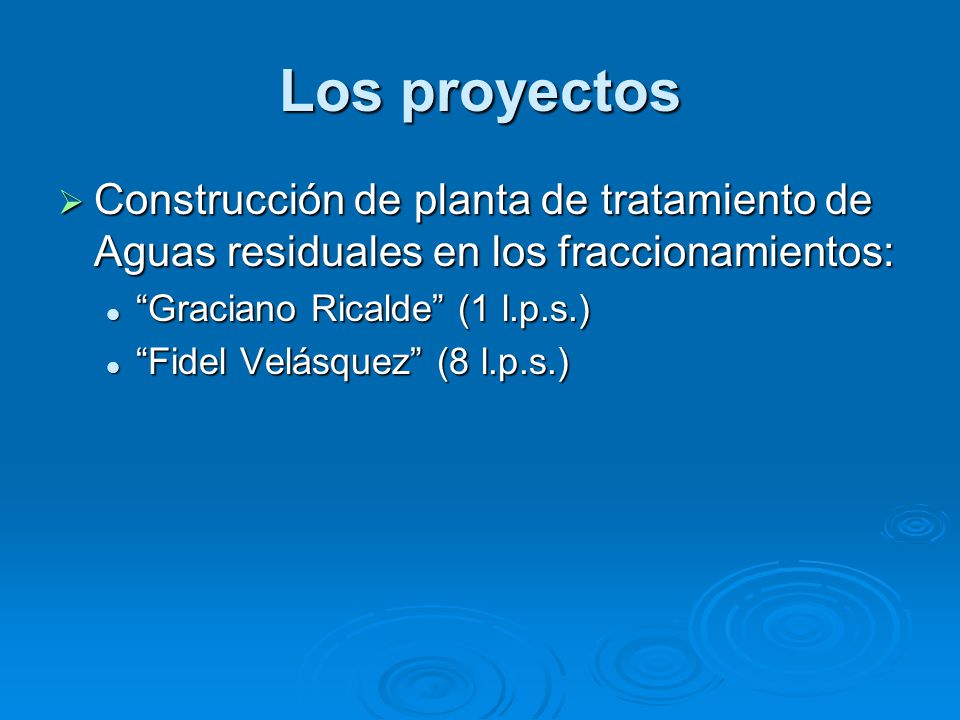

35 Los proyectos Construcción de planta de tratamiento de Aguas residuales en los fraccionamientos: Construcción de planta de tratamiento de Aguas residuales en los fraccionamientos: Graciano Ricalde (1 l.p.s.) Graciano Ricalde (1 l.p.s.) Fidel Velásquez (8 l.p.s.) Fidel Velásquez (8 l.p.s.)

36 Por su atención !Muchas Gracias!
