TRANSMISIÓN DEL CALOR CONDUCCIÓN CONVECCIÓN RADIACIÓN.

Presentación del tema: "TRANSMISIÓN DEL CALOR CONDUCCIÓN CONVECCIÓN RADIACIÓN."— Transcripción de la presentación:

1 TRANSMISIÓN DEL CALOR CONDUCCIÓN CONVECCIÓN RADIACIÓN

2 Mecanismos de transmisón de calor
Conducción: transferencia de energía desde cada porción de materia a la materia adyacente por contacto directo, sin intercambio, mezcla o flujo de cualquier material. Mecanismos de transmisón de calor Radiación: transferencia de energía mediada por ondas electromagnéticas, emanadas por los cuerpos calientes y absorbidas por los cuerpos fríos. Convección: transferencia de energía mediante la mezcla íntima de distintas partes del material: se produce mezclado e intercambio de materia. Convección natural: el origen del mezclado es la diferencia de densidades que acarrea una diferencia de temperatura. Convección forzada: la causa del mezclado es un agitador mecánico o una diferencia de presión (ventiladores, compresores...) impuesta externamente.

3 CONDUCCIÓN La conducción es el único mecanismo de transmisión del calor posible en los medios sólidos opacos. Cuando en tales medios existe un gradiente de temperatura, el calor se transmite de la región de mayor temperatura a la de menor temperatura debido al contacto directo entre moléculas.

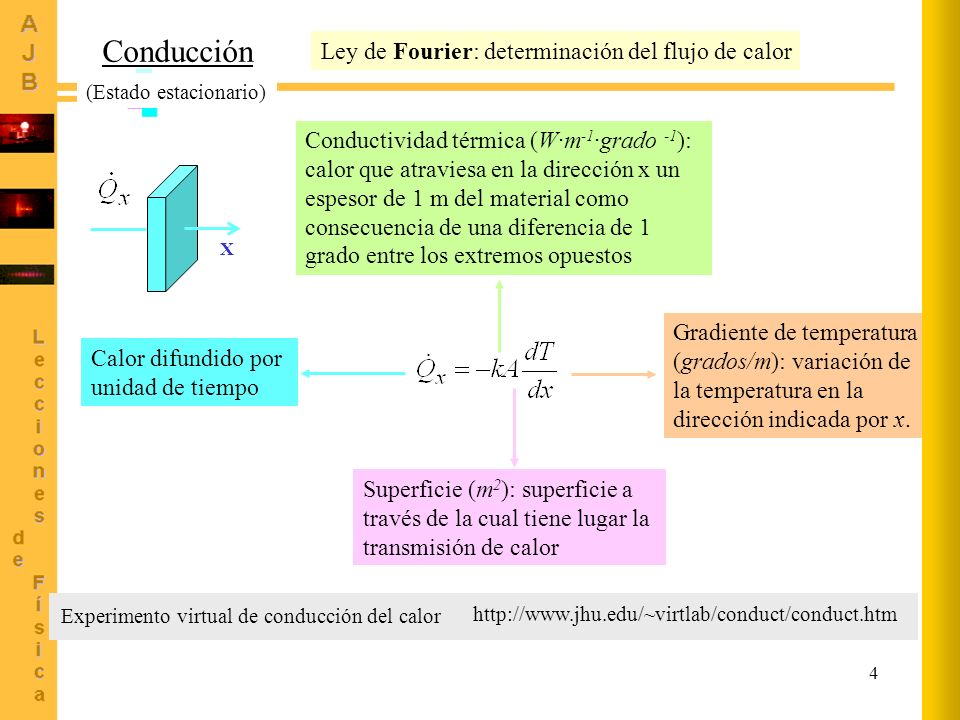

4 Conducción Ley de Fourier: determinación del flujo de calor
(Estado estacionario) Conductividad térmica (W·m-1·grado -1): calor que atraviesa en la dirección x un espesor de 1 m del material como consecuencia de una diferencia de 1 grado entre los extremos opuestos X Gradiente de temperatura (grados/m): variación de la temperatura en la dirección indicada por x. Calor difundido por unidad de tiempo Superficie (m2): superficie a través de la cual tiene lugar la transmisión de calor Experimento virtual de conducción del calor

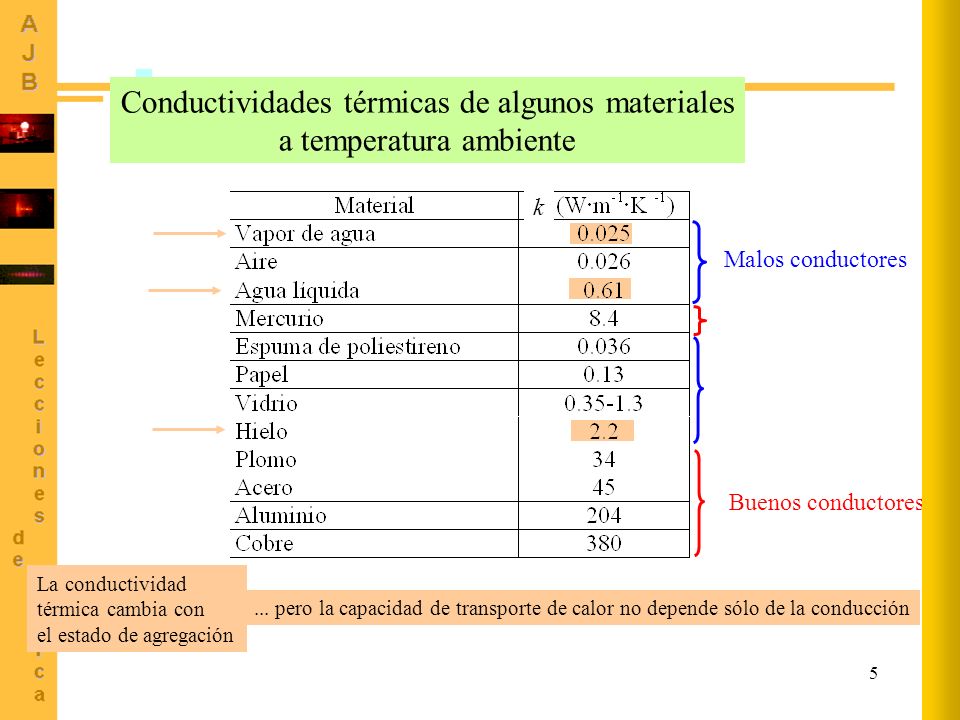

5 Conductividades térmicas de algunos materiales a temperatura ambiente
k Malos conductores Buenos conductores La conductividad térmica cambia con el estado de agregación ... pero la capacidad de transporte de calor no depende sólo de la conducción

6 CONDUCCIÓN DEL CALOR (Placa plana)
EJEMPLO 1: CONDUCCIÓN DEL CALOR (Placa plana) A Integración de la ecuación de Fourier Conductividad térmica Área Calor transferido en el tiempo t Espesor

7 Gradiente de temperaturas
Cálculo del flujo de calor a través del tabique de una habitación, de 34 cm de espesor, siendo las temperaturas interior y exterior de 22 ºC y 5 ºC respectivamente. Tómese como valor de la conductividad k = 0.25 W·m-1·K -1. Gradiente de temperaturas xdentro xfuera Tdentro Gradiente de temperaturas constante   la temperatura varía linealmente Densidad de flujo Tfuera 0.34 m Gradiente de temperaturas constante   densidad de flujo constante

8 Resistencias térmicas
Cuando el calor se transfiere a través de una pared aparece una resistencia a la conducción T1 T2 x Conductividad Resistencia térmica en W-1·m2·K Similitud con circuitos eléctricos

9 Ejemplo. Resistencias en serie
Resistencia equivalente = suma de resistencias Ejemplo Calcúlese la resistencia térmica de la pared de un refrigerador, formada por tres capas de material, cuyos espesores son, de dentro afuera 2 cm, 10 cm y 3 cm. Las conductividades térmicas de los tres materiales son, respectivamente, 0.25, 0.05 y 0.20 W· m-1 ·K-1. 2 10 3 (cm) W-1·m2·K Resistencias en serie W-1·m2·K W-1·m2·K W-1·m2·K

10 CONDUCCIÓN EN EL AISLAMIENTO DE UNA TUBERÍA
EJEMPLO 2: CONDUCCIÓN EN EL AISLAMIENTO DE UNA TUBERÍA T2 r r b a T1

11 400 ºK 300 ºK 0.5 10 cm

12 CONDUCCIÓN EN SUELO El suelo tiene una capacidad calorífica alta, entre 0.27 y cal/g/ºC, lo que significa que es un buen acumulador de calor, y una baja conductividad térmica, que hace que la penetración del calor en el suelo sea lenta, al igual que su enfriamiento. Altura 15 cm 30 cm 60 cm 1.20 m 10.0 m 2.40 m -2 cm -5 cm -15 cm 05:00 08:00 18:00 10:00 15:00 12:00 30 35 40 45 50 T (ºC) Perfiles en verano (datos: media meses julio y agosto, basado en A. H. Strahler, Geografía Física)

13 Calor específico Difusividad térmica m2s-1

14 Convección Cuando un fluido caliente se mueve en contacto con una superficie fría, el calor se transfiere hacia la pared a un ritmo que depende de las propiedades del fluido y si se mueve por convección natural, por flujo laminar o por flujo turbulento. Convección natural Flujo laminar Flujo turbulento Convección forzada

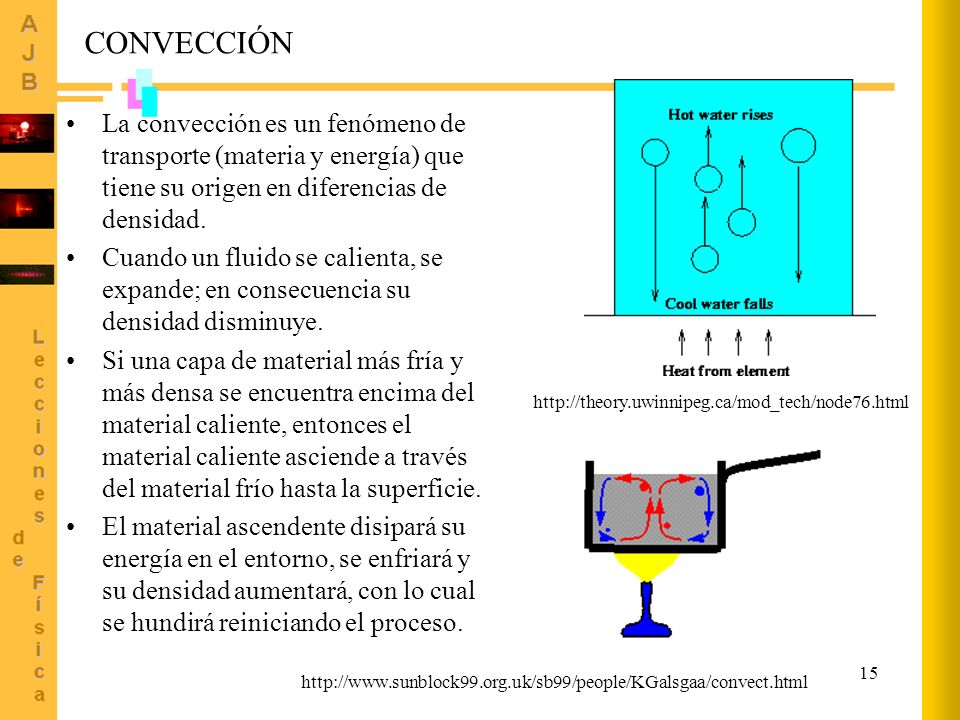

15 CONVECCIÓN La convección es un fenómeno de transporte (materia y energía) que tiene su origen en diferencias de densidad. Cuando un fluido se calienta, se expande; en consecuencia su densidad disminuye. Si una capa de material más fría y más densa se encuentra encima del material caliente, entonces el material caliente asciende a través del material frío hasta la superficie. El material ascendente disipará su energía en el entorno, se enfriará y su densidad aumentará, con lo cual se hundirá reiniciando el proceso.

16 Ley de enfriamiento de Newton
Coeficiente de convección Superficie de intercambio T Temperatura superficial Temperatura del fluido libre T fluido libre Capa límite T superficial

17 Valores típicos del coeficiente de convección

18 Perfiles de velocidad Distancia Distancia Velocidad Velocidad
Laminar Turbulento

19 Perfiles de temperaturas
Distancia T fluido libre (región de temperatura uniforme) Capa límite Distribución de temperaturas Superficie T superficie Temperatura Ley de Newton del enfriamiento

20 http://orpheus. nascom. nasa. gov/~kucera/explore/lessons/convection

21 Viscosidad: propiedad molecular que representa la resistencia del fluido a la deformación
Dentro de un flujo, la viscosidad es la responsable de las fuerzas de fricción entre capas adyacentes de fluido. Estas fuerzas se denominan de esfuerzo cortante (“shearing stress”) y dependen del gradiente de velocidades del fluido. Gradiente de velocidad z c c+dc F A Viscosidad dinámica (Pa · s=N·s/m2) (1 Pa · s = 10 Poise)

22 Viscosidad cinemática (m2s-1)
Fluidos viscosos  fricción entre capas, disipación energía cinética como calor   aportación de energía para mantener el flujo Fluidos viscosos en régimen laminar  fricción entre capas, disipación como calor   existen intercambios de energía entre capas adyacentes de fluido

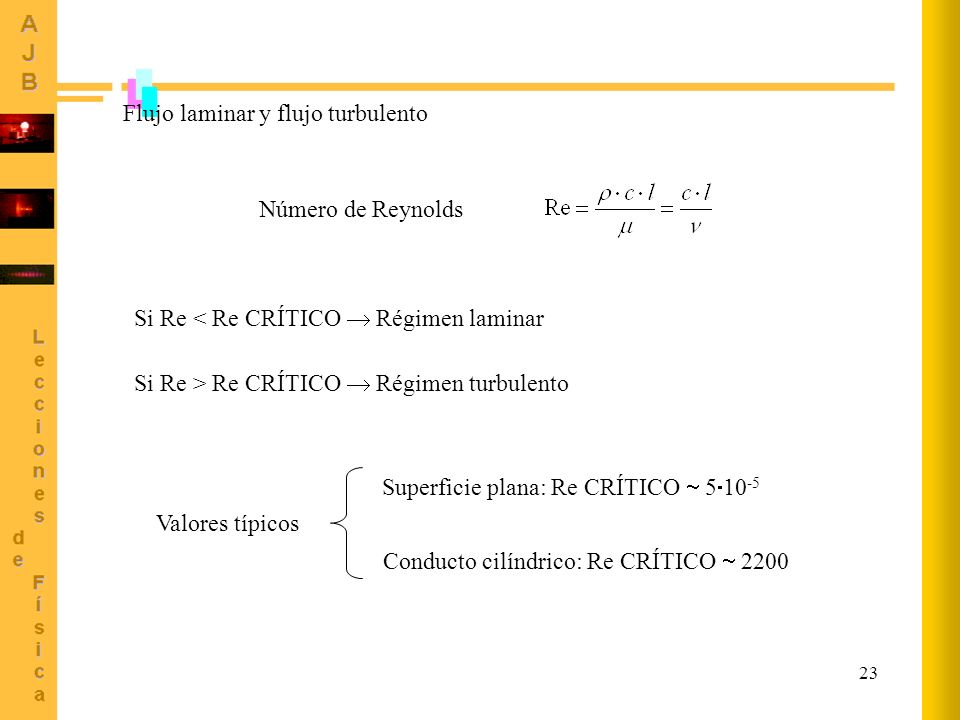

23 Flujo laminar y flujo turbulento
Número de Reynolds Si Re < Re CRÍTICO  Régimen laminar Si Re > Re CRÍTICO  Régimen turbulento Superficie plana: Re CRÍTICO  510-5 Valores típicos Conducto cilíndrico: Re CRÍTICO  2200

24 Dirección del flujo  Condiciones superficiales y rotación terrestre
Atmósfera libre Dirección del flujo  Gradientes horizontales de P y T, rotación terrestre  1 km Capa externa Dirección del flujo  Condiciones superficiales y rotación terrestre Decenas de metros Capa superficial: flujos verticales prácticamente constantes Dirección del flujo  Factores locales Subcapa agitada Geometría Aspereza Permeabilidad

25 RADIACIÓN Z X Y
