1 TRANSMISIÓN DEL CALOR CONDUCCIÓN CONVECCIÓN RADIACIÓN AmbientalAmbiental FísicaFísica.

Presentaciones similares


Presentación del tema: "1 TRANSMISIÓN DEL CALOR CONDUCCIÓN CONVECCIÓN RADIACIÓN AmbientalAmbiental FísicaFísica."— Transcripción de la presentación:

1 1 TRANSMISIÓN DEL CALOR CONDUCCIÓN CONVECCIÓN RADIACIÓN AmbientalAmbiental FísicaFísica

2 2 Concepto de flujo Una magnitud física... A Carácter vectorial... Una superficie... S Flujo de A a través de la superficie S A CANTIDAD ESCALAR AmbientalAmbiental FísicaFísica

3 3 Sentido físico de distintos tipos de flujo Transporte de partículas: El flujo es el número de partículas transportadas por unidad de tiempo n v x t N Número de partículas que atraviesan la superficie en el intervalo t S N = n S x x = v t N = n S v t AmbientalAmbiental FísicaFísica

4 4 Flujo de calor Energía que atraviesa una superficie por unidad de tiempo Potencia Unidades relacionadas con calor Energía Tiempo Potencia = watios Densidad de flujo Potencia que atraviesa una superficie por unidad de tiempo y unidad de área A Potencia Área Watios/m 2 AmbientalAmbiental FísicaFísica

5 5 Mecanismos de transmisón de calor Conducción: transferencia de energía desde cada porción de materia a la materia adyacente por contacto directo, sin intercambio, mezcla o flujo de cualquier material. Convección: transferencia de energía mediante la mezcla íntima de distintas partes del material: se produce mezclado e intercambio de materia. Convección natural: el origen del mezclado es la diferencia de densidades que acarrea una diferencia de temperatura. Convección forzada: la causa del mezclado es un agitador mecánico o una diferencia de presión (ventiladores, compresores...) impuesta externamente. Radiación: transferencia de energía mediada por ondas electromagnéticas, emanadas por los cuerpos calientes y absorbidas por los cuerpos fríos. AmbientalAmbiental FísicaFísica

6 6 La conducción es el único mecanismo de transmisión del calor posible en los medios sólidos opacos. Cuando en tales medios existe un gradiente de temperatura, el calor se transmite de la región de mayor temperatura a la de menor temperatura debido al contacto directo entre moléculas. CONDUCCIÓN AmbientalAmbiental FísicaFísica

7 7 Experimento virtual de conducción del calor Conducción Ley de Fourier: determinación del flujo de calor (Estado estacionario) Calor difundido por unidad de tiempo Conductividad térmica (W·m -1 ·grado -1 ): calor que atraviesa en la dirección x un espesor de 1 m del material como consecuencia de una diferencia de 1 grado entre los extremos opuestos Superficie (m 2 ): superficie a través de la cual tiene lugar la transmisión de calor Gradiente de temperatura (grados/m): variación de la temperatura en la dirección indicada por x. X AmbientalAmbiental FísicaFísica

8 8 Conductividades térmicas de algunos materiales a temperatura ambiente k Buenos conductores Malos conductores La conductividad térmica cambia con el estado de agregación... pero la capacidad de transporte de calor no depende sólo de la conducción AmbientalAmbiental FísicaFísica

9 9 Conductividad térmica Área A Espesor Calor transferido en el tiempo t EJEMPLO 1: CONDUCCIÓN DEL CALOR (Placa plana) Integración de la ecuación de Fourier AmbientalAmbiental FísicaFísica

10 10 Cálculo del flujo de calor a través del tabique de una habitación, de 34 cm de espesor, siendo las temperaturas interior y exterior de 22 ºC y 5 ºC respectivamente. Tómese como valor de la conductividad k = 0.25 W·m -1 ·K -1. Gradiente de temperaturas Densidad de flujo T fuera x dentro x fuera Gradiente de temperaturas constante la temperatura varía linealmente Gradiente de temperaturas constante densidad de flujo constante 0.34 m T dentro AmbientalAmbiental FísicaFísica

11 11 Resistencias térmicas Cuando el calor se transfiere a través de una pared aparece una resistencia a la conducción x T1T1 T2T2 Conductividad Resistencia térmica en W -1 ·m 2 ·K Similitud con circuitos eléctricos AmbientalAmbiental FísicaFísica

12 12 Ejemplo. Resistencias en serie R1R1 R2R2 Resistencia equivalente = suma de resistencias Ejemplo Calcúlese la resistencia térmica de la pared de un refrigerador, formada por tres capas de material, cuyos espesores son, de dentro afuera 2 cm, 10 cm y 3 cm. Las conductividades térmicas de los tres materiales son, respectivamente, 0.25, 0.05 y 0.20 W· m -1 ·K -1. W -1 ·m 2 ·K Resistencias en serie W -1 ·m 2 ·K R1R1 R2R (cm) AmbientalAmbiental FísicaFísica

13 13 EJEMPLO 2: CONDUCCIÓN EN EL AISLAMIENTO DE UNA TUBERÍA T1T1 T2T2 a b r r AmbientalAmbiental FísicaFísica

14 ºK 300 ºK 10 cm 0.5 AmbientalAmbiental FísicaFísica

15 T (ºC) 08:00 10:00 05:00 12:00 15:00 18:00 Altura 15 cm 30 cm 60 cm 1.20 m 10.0 m 2.40 m -2 cm -5 cm -15 cm Perfiles en verano (datos: media meses julio y agosto, basado en A. H. Strahler, Geografía Física) CONDUCCIÓN EN SUELO El suelo tiene una capacidad calorífica alta, entre 0.27 y 0.80 cal/g/ºC, lo que significa que es un buen acumulador de calor, y una baja conductividad térmica, que hace que la penetración del calor en el suelo sea lenta, al igual que su enfriamiento. AmbientalAmbiental FísicaFísica

16 16 Difusividad térmica m 2 s -1 Calor específico AmbientalAmbiental FísicaFísica

17 17 Cuando un fluido caliente se mueve en contacto con una superficie fría, el calor se transfiere hacia la pared a un ritmo que depende de las propiedades del fluido y si se mueve por convección natural, por flujo laminar o por flujo turbulento. Convección Convección natural Flujo laminar Flujo turbulento Convección forzada AmbientalAmbiental FísicaFísica

18 18 AmbientalAmbiental FísicaFísica CONVECCIÓN La convección es un fenómeno de transporte (materia y energía) que tiene su origen en diferencias de densidad. Cuando un fluido se calienta, se expande; en consecuencia su densidad disminuye. Si una capa de material más fría y más densa se encuentra encima del material caliente, entonces el material caliente asciende a través del material frío hasta la superficie. El material ascendente disipará su energía en el entorno, se enfriará y su densidad aumentará, con lo cual se hundirá reiniciando el proceso.

19 19 Ley de enfriamiento de Newton Temperatura superficialTemperatura del fluido libre Coeficiente de convección Superficie de intercambio T superficial T fluido libre Capa límite T AmbientalAmbiental FísicaFísica

20 20 Valores típicos del coeficiente de convección AmbientalAmbiental FísicaFísica

21 21 Distancia Velocidad Distancia Laminar Turbulento Perfiles de velocidad AmbientalAmbiental FísicaFísica

22 22 Superficie Distribución de temperaturas Distancia Temperatura Capa límite T superficie T fluido libre (región de temperatura uniforme) Ley de Newton del enfriamiento Perfiles de temperaturas AmbientalAmbiental FísicaFísica

23 23 AmbientalAmbiental FísicaFísica

24 24 AmbientalAmbiental FísicaFísica Viscosidad: propiedad molecular que representa la resistencia del fluido a la deformación Dentro de un flujo, la viscosidad es la responsable de las fuerzas de fricción entre capas adyacentes de fluido. Estas fuerzas se denominan de esfuerzo cortante (shearing stress) y dependen del gradiente de velocidades del fluido. Viscosidad dinámica Gradiente de velocidad (Pa · s=N·s/m 2 ) (1 Pa · s = 10 Poise) z c c+dc F A

25 25 Viscosidad cinemática (m 2 s -1 ) Fluidos viscosos fricción entre capas, disipación energía cinética como calor aportación de energía para mantener el flujo Fluidos viscosos en régimen laminar fricción entre capas, disipación como calor existen intercambios de energía entre capas adyacentes de fluido AmbientalAmbiental FísicaFísica

26 26 Flujo laminar y flujo turbulento Número de Reynolds Si Re < Re CRÍTICO Régimen laminar Si Re > Re CRÍTICO Régimen turbulento Valores típicos Superficie plana: Re CRÍTICO Conducto cilíndrico: Re CRÍTICO 2200 AmbientalAmbiental FísicaFísica

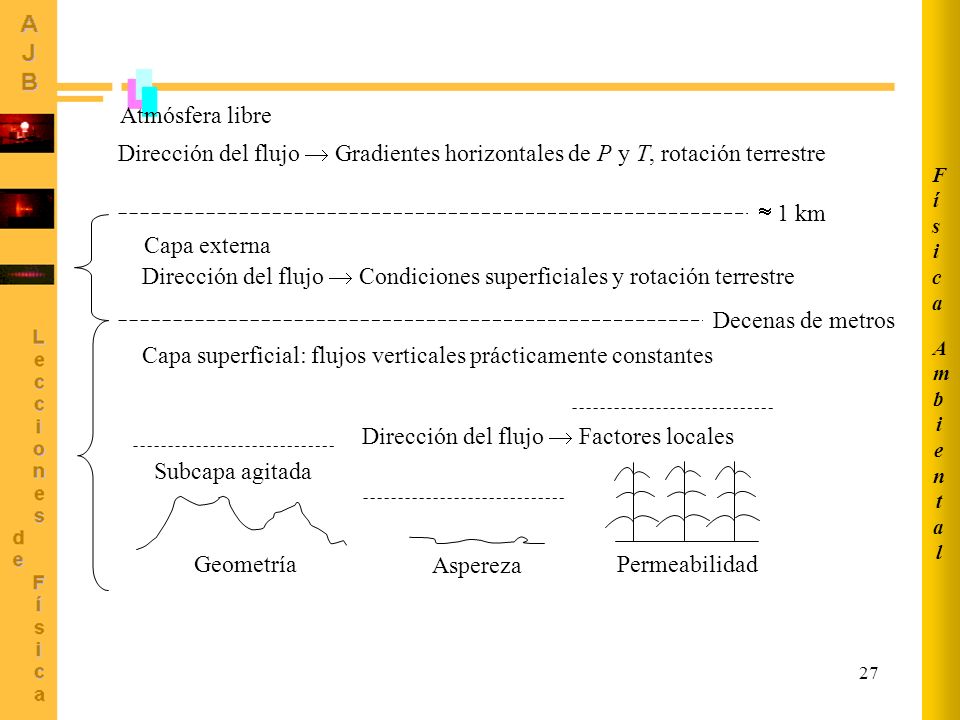

27 27 Geometría Aspereza Permeabilidad Subcapa agitada Capa superficial: flujos verticales prácticamente constantes Capa externa Atmósfera libre Decenas de metros 1 km Dirección del flujo Factores locales Dirección del flujo Condiciones superficiales y rotación terrestre Dirección del flujo Gradientes horizontales de P y T, rotación terrestre AmbientalAmbiental FísicaFísica

28 28 Z X Y RADIACIÓN AmbientalAmbiental FísicaFísica
