Introducción a la Electrónica

Presentación del tema: "Introducción a la Electrónica"— Transcripción de la presentación:

1 Introducción a la Electrónica
Dispositivos semiconductores 12/08/2008 Introducción a la Electrónica

2 Semiconductores y su evolución
Millikan - la naturaleza discreta de la carga eléctrica Planck - la teoría quántica Einstein – Efecto fotoeléctrico Schrondinger – Ecuación de ondas … 1948, laboratorios Bell – primer transistor Germanio Ganancia de voltaje de 100 Frecuencias de audio 1956 – Premio Nobel !! Precio de un transistor – 10 $ 01/04/2017 Introducción a la Electrónica 2008

3 Semiconductores y su evolución
1961 – Primer circuito integrado 4 transistores + 2 resistencias 1969 – Primer amplificador operacional Costo: 75 $ 1967 – Memoria de 64 bits 1968 – Memoria de 1024 bits 1994 – Memoria de 256 megabits ?? 01/04/2017 Introducción a la Electrónica 2008

4 Semiconductores - Introducción
Existen dos mecanismos asociados al transporte de partículas cargadas en un sólido Corriente de difusión Corriente de desplazamiento 01/04/2017 Introducción a la Electrónica 2008

5 Semiconductores - Introducción
Corriente de desplazamiento Movimiento aleatorio sin un campo eléctrico aplicado Movimiento aleatorio con un campo eléctrico aplicado 01/04/2017 Introducción a la Electrónica 2008

6 Semiconductores - Introducción
Conductividad Corriente Velocidad de desplazamiento promedio Conductividad Densidad de corriente Movilidad Número de portadores de carga 01/04/2017 Introducción a la Electrónica 2008

7 Semiconductores - Introducción
plata Conductividad cobre aluminio conductores grafito germanio semiconductores silicio Agua destilada baquelita aisladores mica cuarzo 01/04/2017 Introducción a la Electrónica 2008

8 Semiconductores - Introducción
Corriente de difusión Si existe una elevada concentración de partículas en una región comparada con otra, existirá un desplazamiento neto de partículas que ecualizara la concentración luego de un periodo de tiempo Concentración inicial Concentración final 01/04/2017 Introducción a la Electrónica 2008

9 Semiconductores - Introducción

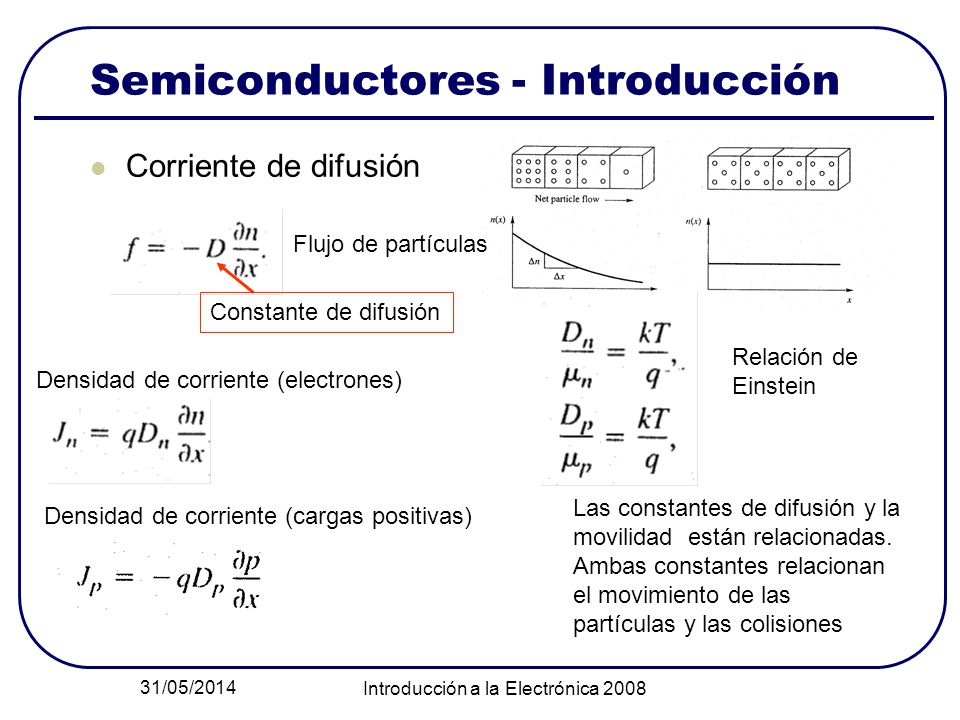

Corriente de difusión Flujo de partículas Constante de difusión Relación de Einstein Densidad de corriente (electrones) Las constantes de difusión y la movilidad están relacionadas. Ambas constantes relacionan el movimiento de las partículas y las colisiones Densidad de corriente (cargas positivas) 01/04/2017 Introducción a la Electrónica 2008

10 Teoría de bandas de energía
Atomo aislado de hidrogeno Modelo de Bohr: la energia de los electrones en sistemas atomicos esta restringida a un limitado set de valores. Cada nivel de energia corresponde a una orbita del electron alrededor del nucleo El desplazamiento de un electron de un nivel discreto de energia hacia otro de mayor nivel requiere una cantidad de energia extra. Un electron desplazandose hacia un nivel de energia inferior, libera una cantidad discreta de energia 01/04/2017 Introducción a la Electrónica 2008

11 Teoría de bandas de energía
Un solido esta formado por diversos atomos cuyos niveles de energia interactuan entre si, resultando en un acoplamiento de los niveles discretos de energia formando bandas de niveles de energia permtidos 01/04/2017 Introducción a la Electrónica 2008

12 Teoría de bandas de energía
Diagrama de bandas de energia Banda de valencia: los electrones no son moviles, no contribuyendo a la conduccion de corriente electrica. Banda de conduccion: es la banda ubicada sobre la banda de valencia. Se encuentra parcialmente llena. Excitando con una pequena cantidad de energia, se puede iniciar el desplazamiento de los electrones -> corriente electrica. Banda prohibida: esta ubicada entre la banda de conduccion y la banda de valencia. Son niveles continuos de energia que no pueden ser ocupados por portadores de carga. 01/04/2017 Introducción a la Electrónica 2008

13 Teoría de bandas de energía
Clasificación de los materiales Existen electrones en la banda de conducción a temperatura ambiente. semiconductor conductor aislador Las bandas de conducción y de valencia se solapan. Existe un gran número de electrones en la banda de conducción a temperatura ambiente. Banda de conducción vacía Banda de valencia llena Gran cantidad de energía es requerida para desplazar un electrón de la banda de valencia a la de conducción 01/04/2017 Introducción a la Electrónica 2008

14 Teoría de bandas de energía
Clasificación de los materiales 01/04/2017 Introducción a la Electrónica 2008

15 Semiconductores: Silicio
Estructura cristalina La distribución espacial de los átomos dentro de un material determina sus propiedades. El silicio puede existir en tres formas diferentes Amorfo -> grafito Policristalino Cristalino -> diamante 01/04/2017 Introducción a la Electrónica 2008

16 Semiconductores: Silicio
Estructura cristalina Enlaces covalentes Átomo de silicio 01/04/2017 Introducción a la Electrónica 2008

17 Semiconductores: Silicio
Portadores Sin portadores electrón laguna Cuando un enlace de Si-Si es roto, el electrón asociado es un portador de corriente. Equivalentemente, la excitación de un electrón de la banda de valencia a la banda de conducción crea portadores -> Electrones en la banda de conducción son portadores Remover un electrón de la banda de valencia crea un estado vacío. Este estado vacío, es un segundo tipo de portadores denominado lagunas Electrones y lagunas son portadores en los semiconductores 01/04/2017 Introducción a la Electrónica 2008

18 Semiconductores: Silicio
Generación de pares electrones-lagunas Concentración de electrones intrínseco Concentración de lagunas Corriente en un semiconductor A elevar la temperatura algunos enlaces covalentes son rotos, y los electrones asociados al enlace son libres de desplazarse bajo la influencia de un campo eléctrico externo. Simultáneamente, la ruptura del enlace, deja una carga positiva neta en la estructura de valencia -> lagunas Movilidad de los electrones Movilidad de las lagunas 01/04/2017 Introducción a la Electrónica 2008

19 Semiconductores: Silicio
Circulación de corriente en un semiconductor 01/04/2017 Introducción a la Electrónica 2008

20 Introducción a la Electrónica 2008

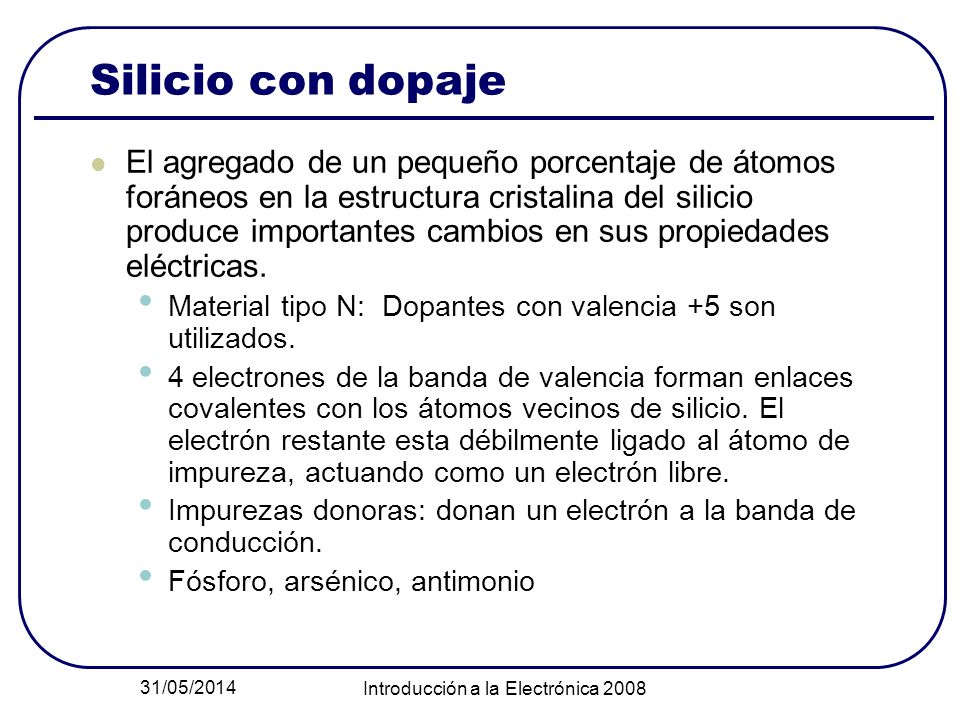

Silicio con dopaje El agregado de un pequeño porcentaje de átomos foráneos en la estructura cristalina del silicio produce importantes cambios en sus propiedades eléctricas. Material tipo N: Dopantes con valencia +5 son utilizados. 4 electrones de la banda de valencia forman enlaces covalentes con los átomos vecinos de silicio. El electrón restante esta débilmente ligado al átomo de impureza, actuando como un electrón libre. Impurezas donoras: donan un electrón a la banda de conducción. Fósforo, arsénico, antimonio 01/04/2017 Introducción a la Electrónica 2008

21 Introducción a la Electrónica 2008

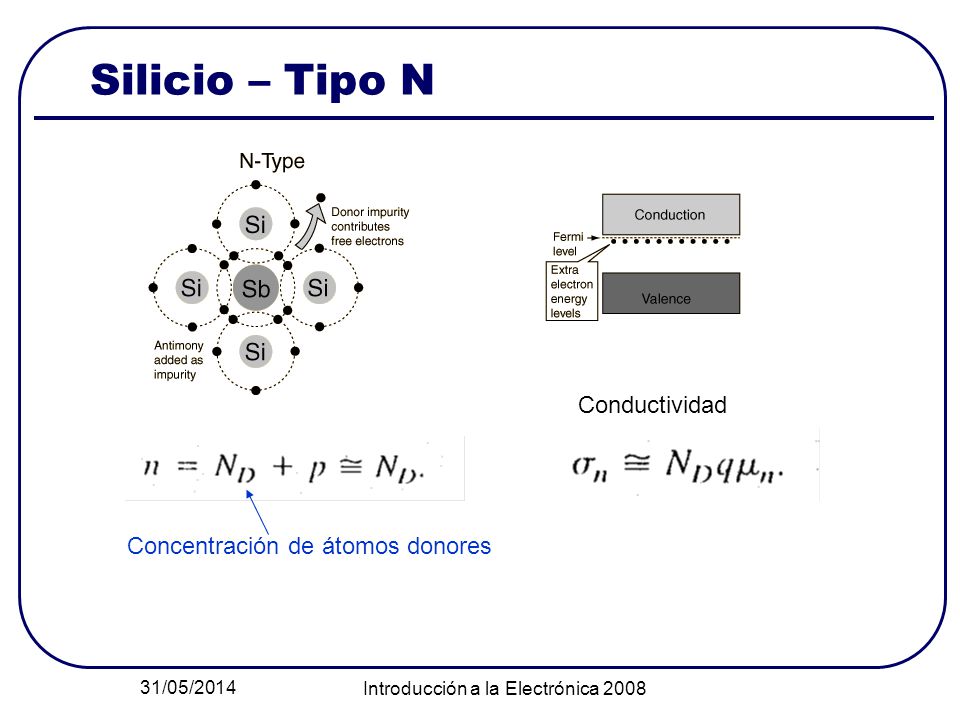

Silicio – Tipo N Conductividad Concentración de átomos donores 01/04/2017 Introducción a la Electrónica 2008

22 Introducción a la Electrónica 2008
Silicio – Tipo P TIPO P Dopantes con valencia +3 son empleados: Boro, Galio, Indio. Para completar el enlace covalente con átomos de silicio, un electrón es atraído de la banda de valencia dejando una laguna. impureza aceptora: acepta un electrón de la banda de valencia 01/04/2017 Introducción a la Electrónica 2008

23 Introducción a la Electrónica 2008
Semiconductores Terminología Semiconductor intrínseco: semiconductor sin el agregado de impurezas Donor: Átomos de impurezas que incrementan la concentración de electrones Aceptor Átomos de impurezas que incrementan la concentración de lagunas Portadores mayoritarios: Los portadores mas abundantes en un semiconductor. Electrones en material tipo N y lagunas en material tipo P. Portadores minoritarios: Los portadores menos abundantes en un semiconductor. Electrones en material tipo P y lagunas en material tipo N 01/04/2017 Introducción a la Electrónica 2008

24 Introducción a la Electrónica 2008
Juntura P-N La concentración de átomos donores es mayor que la de aceptores aislados A temperatura ambiente, Cada electrón de los átomos donores tiene suficiente energía para escapar de su átomo y puede desplazarse libremente. Los átomos aceptores han adquirido un electrón de la banda de valencia, dejando lagunas que circulan libremente 01/04/2017 Introducción a la Electrónica 2008

25 Juntura P-N en equilibrio
Un diodo de juntura consiste de un material Semiconductor tipo P en contacto con un material N. Consideraciones Region P – N_A atomos aceptores Region N – N_D atomos donores N_D>N_A No existe potencial externo aplicado Región N: Los electrones cercanos a la juntura se difunden desde la región con alta concentración de electrones (región N) a la región con baja concentración de electrones (region P). Región P: Las lagunas se difunden hacia la región N. Electrones Lagunas 01/04/2017 Introducción a la Electrónica 2008

26 Juntura P-N en equilibrio
Los electrones que se difunden a la región P dejan átomos ionizados + en el lado N. Las lagunas dejan átomos ionizados – en la región P. Región de depleción : capa de iones sin neutralizar Densidad de carga Campo eléctrico El campo eléctrico desplaza los electrones fuera de la región de depleción potencial Corriente de desplazamiento EQUILIBRIO : otros electrones de la región N no pueden migrar hacia la región P porque son repelidos por los iones negativos de la región P y atraídos por los iones negativos de la región N Corriente de difusión Corriente de desplazamiento = N P N P 01/04/2017 Introducción a la Electrónica 2008

27 Juntura PN en equilibrio
Campo eléctrico Una barrera de potencial es generada para mantener el equilibrio Potencial de contacto potencial Representa la barrera de potencial que debe ser sobrepasada para que un portador de carga se difunda a través de la juntura Concentración de portadores Niveles de energía 01/04/2017 Introducción a la Electrónica 2008

28 Juntura PN – polarización directa
Al ser polarizada directamente la juntura PN, el potencial de juntura disminuye. Los electrones se difunden hacia la región P y las lagunas hacia la región N La corriente de difusión es la dominante Corriente de difusión Corriente de desplazamiento 01/04/2017 Introducción a la Electrónica 2008

29 Juntura PN – polarización inversa
La barrera de potencial aumenta. El campo electrico se intensifica. La capa de depleción se ensancha. La corriente de difusión se hace cercana a cero Corriente de difusión Corriente de desplazamiento 01/04/2017 Introducción a la Electrónica 2008

30 Introducción a la Electrónica 2008
Juntura PN EQUILIBRIO Polarización directa Polarización inversa 01/04/2017 Introducción a la Electrónica 2008

31 Introducción a la Electrónica 2008
El diodo La corriente de lagunas y la corriente de electrones son asumidas como corrientes de difusión. Tensión de ruptura inversa Corriente de saturación inversa : es función del área de juntura, de las constantes de difusión, concentración de equilibrio y longitud de difusión de los portadores minoritarios 01/04/2017 Introducción a la Electrónica 2008

32 Introducción a la Electrónica 2008
Modelo del diodo 01/04/2017 Introducción a la Electrónica 2008

33 Introducción a la Electrónica 2008
El diodo – Efecto zener Si un voltaje negativo suficientemente elevado es aplicado, la juntura PN experimentara una rápida avalancha y conducirá en la dirección inversa. Los electrones de valencia que son liberados bajo la influencia del campo eléctrico aplicado, son acelerados colisionando con otros electrones creando una avalancha. En esta región, pequeños cambios en el voltaje aplicado pueden causar grandes variaciones de corriente. Modificando el espesor de la capa donde el voltaje es aplicado, el efecto zener puede ocurrir a tensiones inversas desde los 4 volts hasta cientos de volts. 01/04/2017 Introducción a la Electrónica 2008

34 El diodo – Aplicaciones
Rectificadores Reguladores Circuitos de enclavamiento Circuitos lógicos LEDs, fotodiodos 01/04/2017 Introducción a la Electrónica 2008

35 Introducción a la Electrónica 2008
Rectificadores Rectificador de media onda Rectificador de onda completa 01/04/2017 Introducción a la Electrónica 2008

36 Introducción a la Electrónica 2008
Rectificadores Rectificador de onda completa 01/04/2017 Introducción a la Electrónica 2008

37 Rectificadores con filtro RC
01/04/2017 Introducción a la Electrónica 2008

38 Rectificadores con filtro RC
Rizado en filtros RC (ripple) 01/04/2017 Introducción a la Electrónica 2008

39 Introducción a la Electrónica 2008
Rectificadores Ejemplo: Cargador de batería 01/04/2017 Introducción a la Electrónica 2008

40 Introducción a la Electrónica 2008
Reguladores 01/04/2017 Introducción a la Electrónica 2008

41 Introducción a la Electrónica 2008
Recortadores 01/04/2017 Introducción a la Electrónica 2008

42 Circuitos lógicos con diodos
01/04/2017 Introducción a la Electrónica 2008
