EQUIPO DOCENTE Profesora Titular Arq. María Edel Ruata Profesora Adjunta Ing. Gabriela Culasso Profesores Asistentes Ing. Dolores Aramburu Arq. Karin Klein.

Presentaciones similares


Presentación del tema: "EQUIPO DOCENTE Profesora Titular Arq. María Edel Ruata Profesora Adjunta Ing. Gabriela Culasso Profesores Asistentes Ing. Dolores Aramburu Arq. Karin Klein."— Transcripción de la presentación:

1 EQUIPO DOCENTE Profesora Titular Arq. María Edel Ruata Profesora Adjunta Ing. Gabriela Culasso Profesores Asistentes Ing. Dolores Aramburu Arq. Karin Klein Arq. Liliana Molinari Arq. Ana Inés Ostera Arq. Alejandra Palmieri Ing. Liliana Papalardo Viernes 11:30 a 15:00 hs. - 15:30 a 19:00 hs.

2 ESTRUCTURAS IB INTRODUCCIÓN TIPOS ESTRUCTURALES

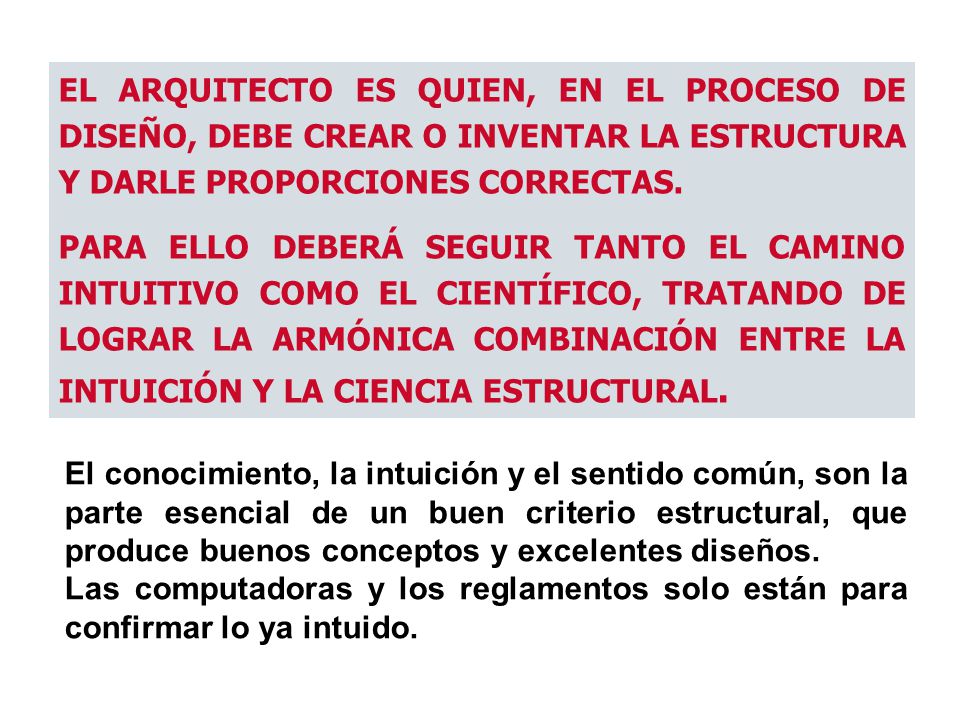

3 EL ARQUITECTO ES QUIEN, EN EL PROCESO DE DISEÑO, DEBE CREAR O INVENTAR LA ESTRUCTURA Y DARLE PROPORCIONES CORRECTAS. PARA ELLO DEBERÁ SEGUIR TANTO EL CAMINO INTUITIVO COMO EL CIENTÍFICO, TRATANDO DE LOGRAR LA ARMÓNICA COMBINACIÓN ENTRE LA INTUICIÓN Y LA CIENCIA ESTRUCTURAL. El conocimiento, la intuición y el sentido común, son la parte esencial de un buen criterio estructural, que produce buenos conceptos y excelentes diseños. Las computadoras y los reglamentos solo están para confirmar lo ya intuido.

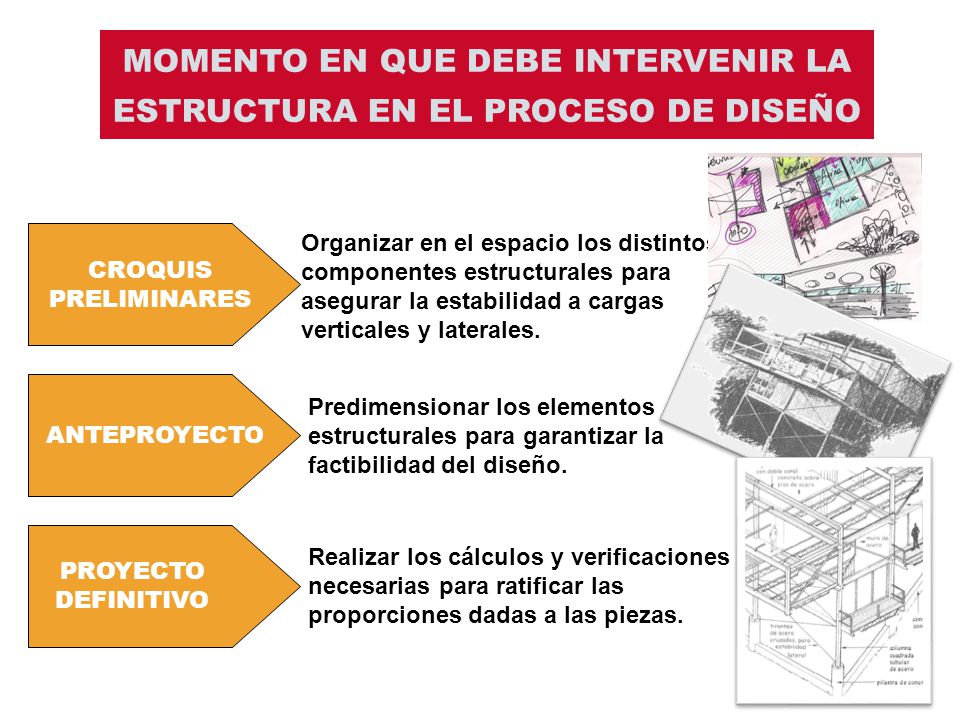

4 MOMENTO EN QUE DEBE INTERVENIR LA ESTRUCTURA EN EL PROCESO DE DISEÑO CROQUIS PRELIMINARES ANTEPROYECTO PROYECTO DEFINITIVO Predimensionar los elementos estructurales para garantizar la factibilidad del diseño. Realizar los cálculos y verificaciones necesarias para ratificar las proporciones dadas a las piezas. Organizar en el espacio los distintos componentes estructurales para asegurar la estabilidad a cargas verticales y laterales.

5 Le compite al diseñador decidir si la ESTRUCTURA será: Una herramienta generadora del proyecto (aunque no la única). Un componente necesario por su finalidad estática, pero sin jugar un rol protagónico. Un agregado tecnológico sin valor en sí mismo, no considerado durante el proceso de diseño.

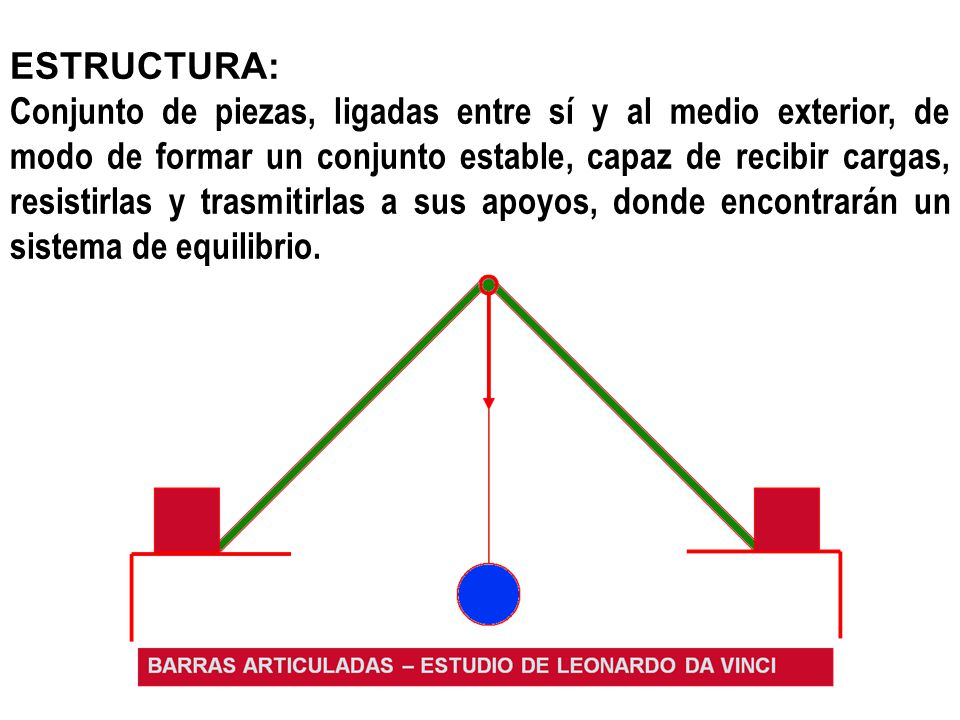

6 ESTRUCTURA: Conjunto de piezas, ligadas entre sí y al medio exterior, de modo de formar un conjunto estable, capaz de recibir cargas, resistirlas y trasmitirlas a sus apoyos, donde encontrarán un sistema de equilibrio.

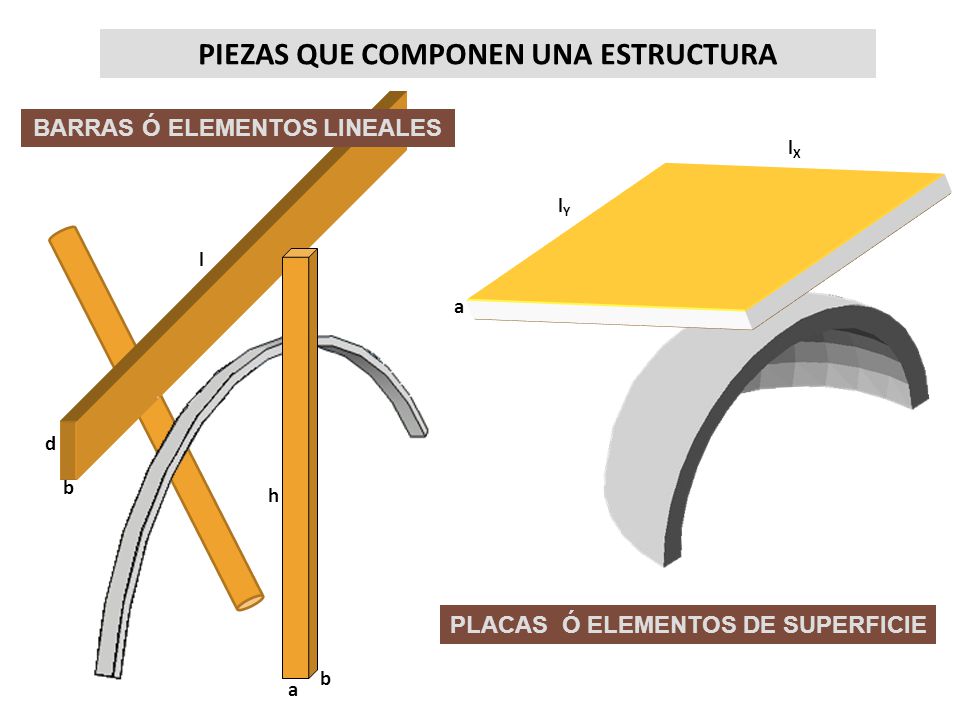

7 PIEZAS QUE COMPONEN UNA ESTRUCTURA a b d l h b lXlX a lYlY PLACAS Ó ELEMENTOS DE SUPERFICIE BARRAS Ó ELEMENTOS LINEALES

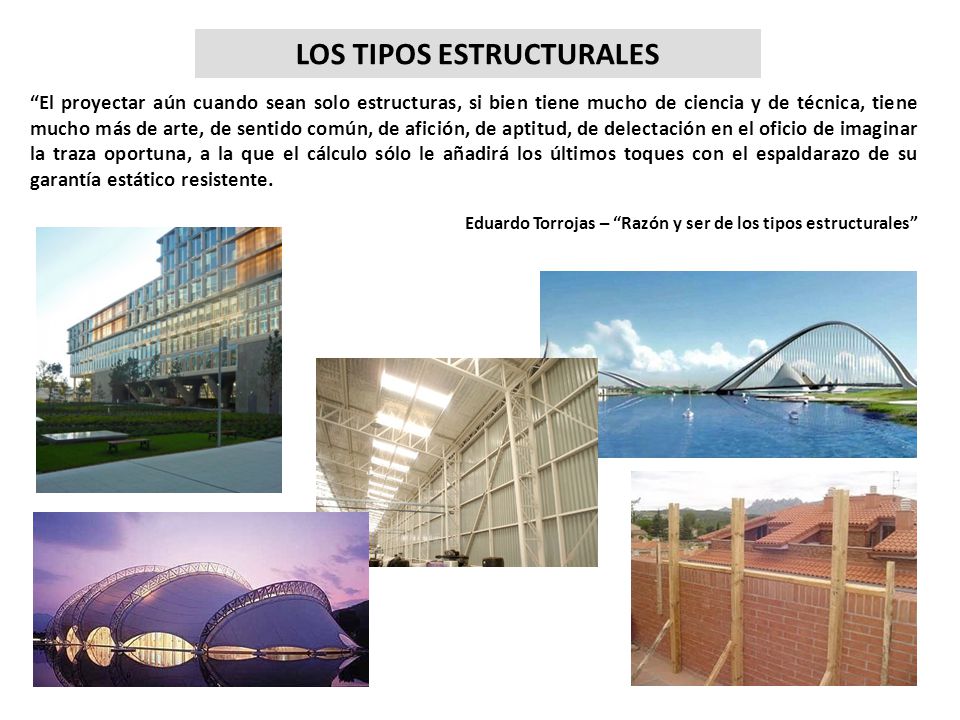

8 El proyectar aún cuando sean solo estructuras, si bien tiene mucho de ciencia y de técnica, tiene mucho más de arte, de sentido común, de afición, de aptitud, de delectación en el oficio de imaginar la traza oportuna, a la que el cálculo sólo le añadirá los últimos toques con el espaldarazo de su garantía estático resistente. Eduardo Torrojas – Razón y ser de los tipos estructurales LOS TIPOS ESTRUCTURALES

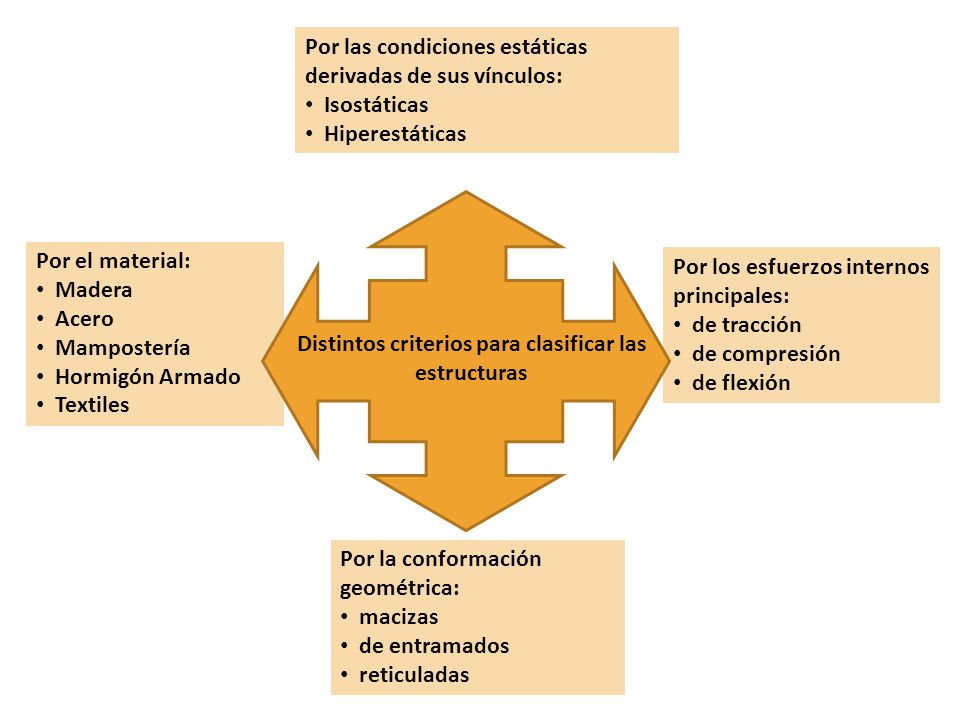

9 Por la conformación geométrica: macizas de entramados reticuladas Por los esfuerzos internos principales: de tracción de compresión de flexión Por las condiciones estáticas derivadas de sus vínculos: Isostáticas Hiperestáticas Por el material: Madera Acero Mampostería Hormigón Armado Textiles Distintos criterios para clasificar las estructuras

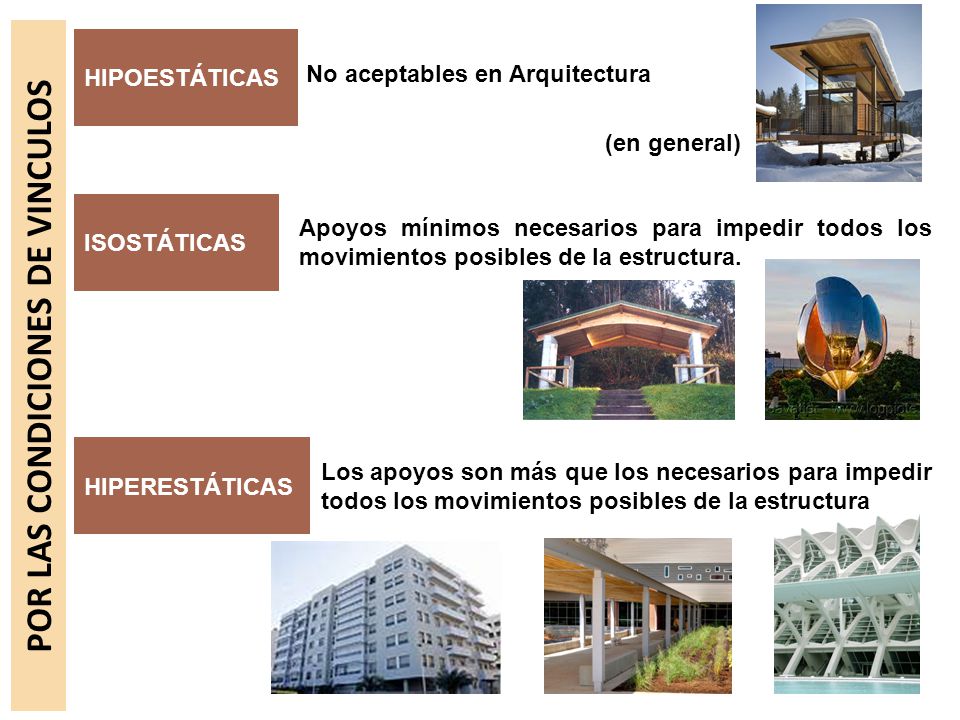

10 POR LAS CONDICIONES DE VINCULOS Apoyos mínimos necesarios para impedir todos los movimientos posibles de la estructura. ISOSTÁTICAS HIPOESTÁTICAS No aceptables en Arquitectura HIPERESTÁTICAS Los apoyos son más que los necesarios para impedir todos los movimientos posibles de la estructura. (en general)

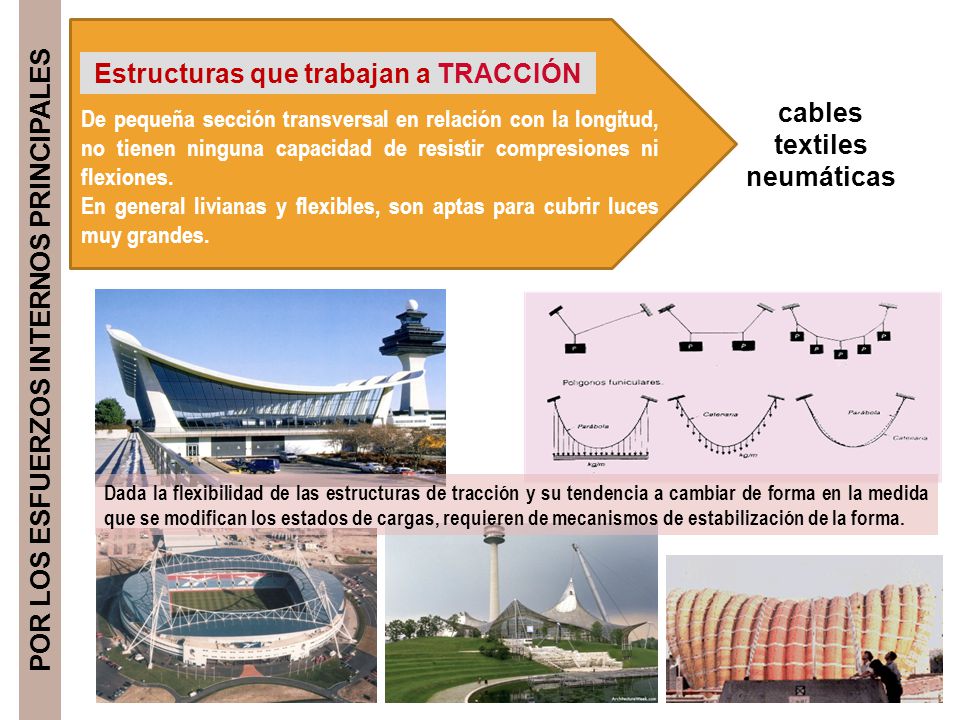

11 POR LOS ESFUERZOS INTERNOS PRINCIPALES Estructuras que trabajan a TRACCIÓN cables textiles neumáticas Dada la flexibilidad de las estructuras de tracción y su tendencia a cambiar de forma en la medida que se modifican los estados de cargas, requieren de mecanismos de estabilización de la forma. De pequeña sección transversal en relación con la longitud, no tienen ninguna capacidad de resistir compresiones ni flexiones. En general livianas y flexibles, son aptas para cubrir luces muy grandes.

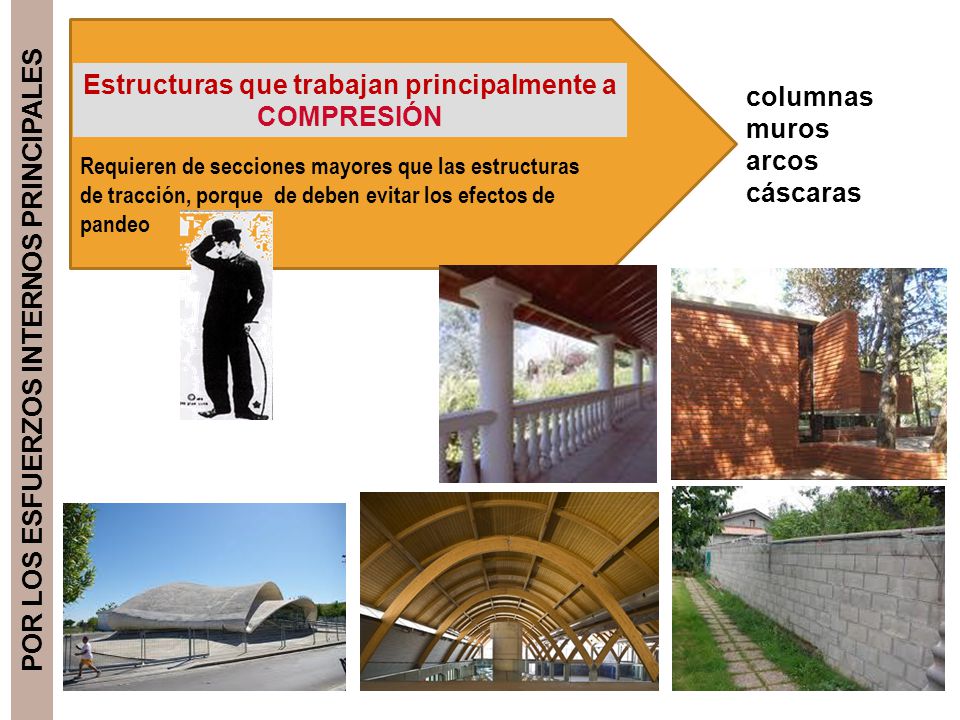

12 POR LOS ESFUERZOS INTERNOS PRINCIPALES Estructuras que trabajan principalmente a COMPRESIÓN columnas muros arcos cáscaras Requieren de secciones mayores que las estructuras de tracción, porque de deben evitar los efectos de pandeo

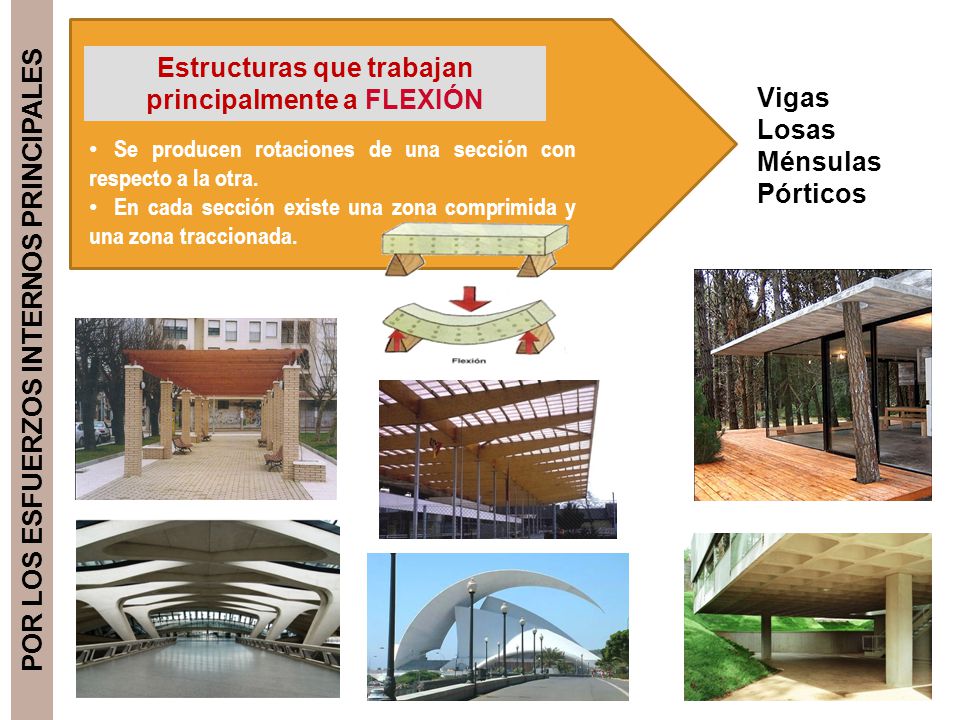

13 POR LOS ESFUERZOS INTERNOS PRINCIPALES Estructuras que trabajan principalmente a FLEXIÓN Se producen rotaciones de una sección con respecto a la otra. En cada sección existe una zona comprimida y una zona traccionada. Vigas Losas Ménsulas Pórticos

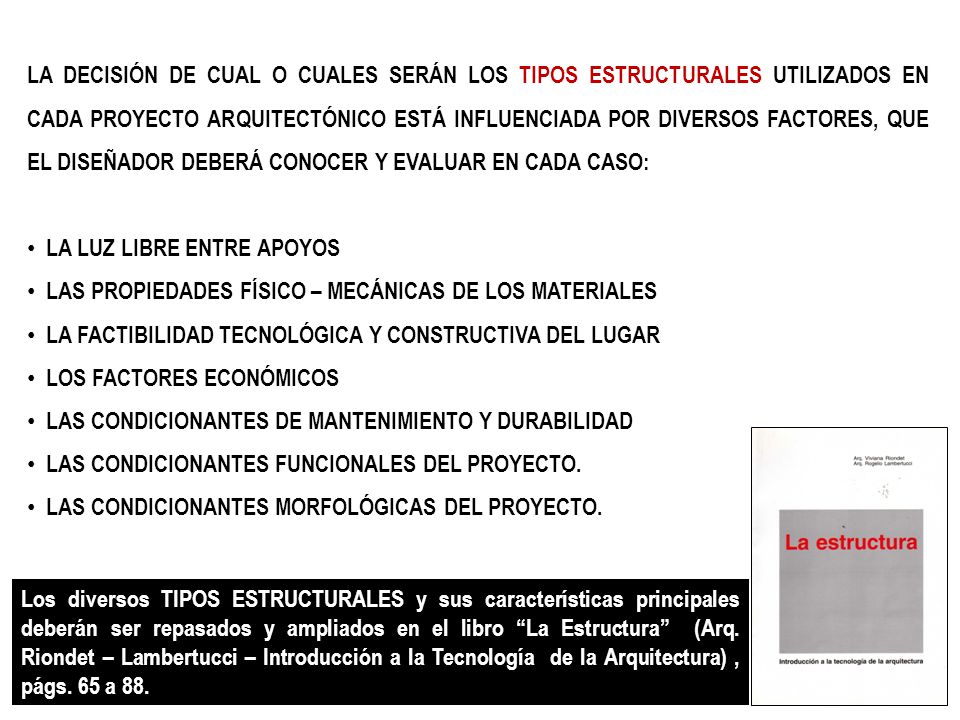

14 LA DECISIÓN DE CUAL O CUALES SERÁN LOS TIPOS ESTRUCTURALES UTILIZADOS EN CADA PROYECTO ARQUITECTÓNICO ESTÁ INFLUENCIADA POR DIVERSOS FACTORES, QUE EL DISEÑADOR DEBERÁ CONOCER Y EVALUAR EN CADA CASO: LA LUZ LIBRE ENTRE APOYOS LAS PROPIEDADES FÍSICO – MECÁNICAS DE LOS MATERIALES LA FACTIBILIDAD TECNOLÓGICA Y CONSTRUCTIVA DEL LUGAR LOS FACTORES ECONÓMICOS LAS CONDICIONANTES DE MANTENIMIENTO Y DURABILIDAD LAS CONDICIONANTES FUNCIONALES DEL PROYECTO. LAS CONDICIONANTES MORFOLÓGICAS DEL PROYECTO. Los diversos TIPOS ESTRUCTURALES y sus características principales deberán ser repasados y ampliados en el libro La Estructura (Arq. Riondet – Lambertucci – Introducción a la Tecnología de la Arquitectura), págs. 65 a 88.

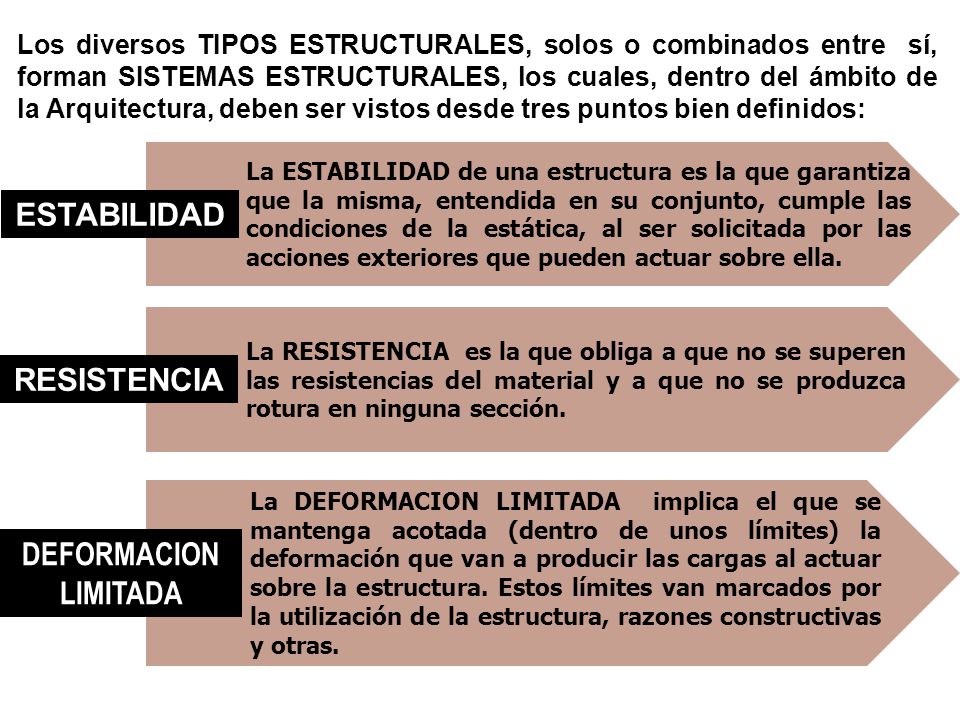

15 Los diversos TIPOS ESTRUCTURALES, solos o combinados entre sí, forman SISTEMAS ESTRUCTURALES, los cuales, dentro del ámbito de la Arquitectura, deben ser vistos desde tres puntos bien definidos: La DEFORMACION LIMITADA implica el que se mantenga acotada (dentro de unos límites) la deformación que van a producir las cargas al actuar sobre la estructura. Estos límites van marcados por la utilización de la estructura, razones constructivas y otras. La ESTABILIDAD de una estructura es la que garantiza que la misma, entendida en su conjunto, cumple las condiciones de la estática, al ser solicitada por las acciones exteriores que pueden actuar sobre ella. La RESISTENCIA es la que obliga a que no se superen las resistencias del material y a que no se produzca rotura en ninguna sección. ESTABILIDAD RESISTENCIA DEFORMACION LIMITADA

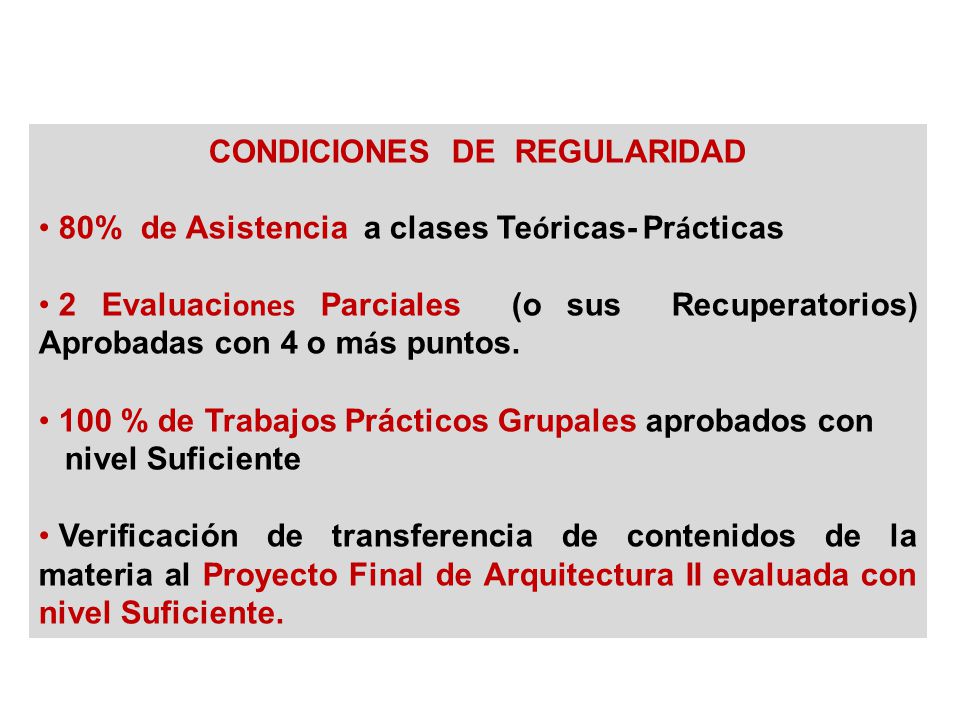

16 CONDICIONES DE REGULARIDAD 80% de Asistencia a clases Te ó ricas- Pr á cticas 2 Evaluaci ones Parciales (o sus Recuperatorios) Aprobadas con 4 o m á s puntos. 100 % de Trabajos Prácticos Grupales aprobados con nivel Suficiente Verificación de transferencia de contenidos de la materia al Proyecto Final de Arquitectura II evaluada con nivel Suficiente.

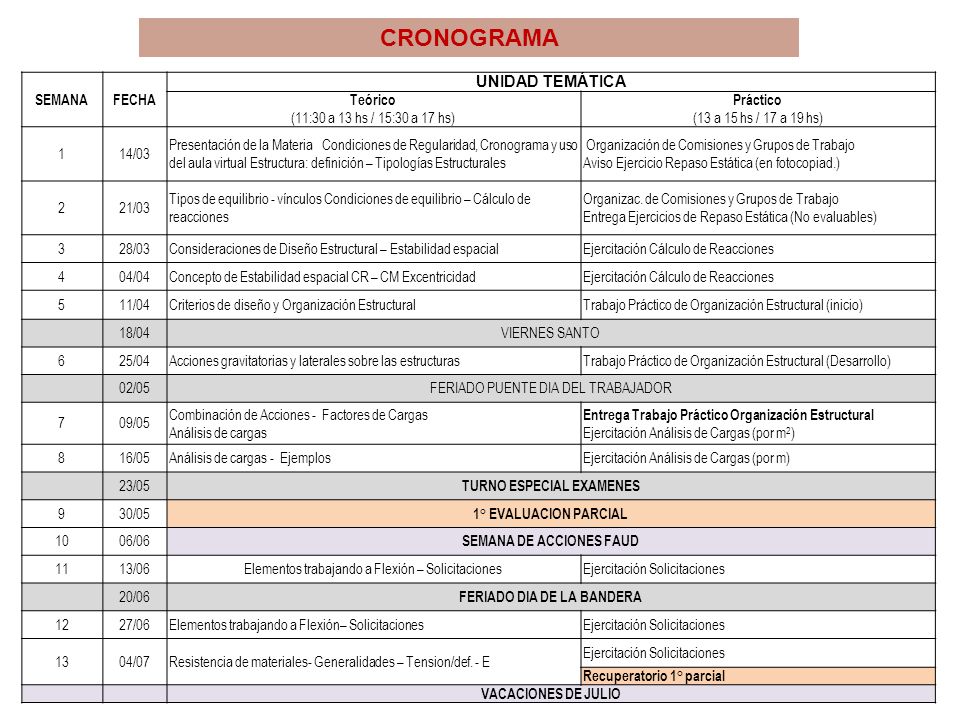

17 CRONOGRAMA SEMANAFECHA UNIDAD TEMÁTICA Teórico (11:30 a 13 hs / 15:30 a 17 hs) Práctico (13 a 15 hs / 17 a 19 hs) 114/03 Presentación de la Materia Condiciones de Regularidad, Cronograma y uso del aula virtual Estructura: definición – Tipologías Estructurales Organización de Comisiones y Grupos de Trabajo Aviso Ejercicio Repaso Estática (en fotocopiad.) 221/03 Tipos de equilibrio - vínculos Condiciones de equilibrio – Cálculo de reacciones Organizac. de Comisiones y Grupos de Trabajo Entrega Ejercicios de Repaso Estática (No evaluables) 328/03Consideraciones de Diseño Estructural – Estabilidad espacialEjercitación Cálculo de Reacciones 404/04Concepto de Estabilidad espacial CR – CM ExcentricidadEjercitación Cálculo de Reacciones 511/04Criterios de diseño y Organización EstructuralTrabajo Práctico de Organización Estructural (inicio) 18/04VIERNES SANTO 625/04Acciones gravitatorias y laterales sobre las estructurasTrabajo Práctico de Organización Estructural (Desarrollo) 02/05FERIADO PUENTE DIA DEL TRABAJADOR 709/05 Combinación de Acciones - Factores de Cargas Análisis de cargas Entrega Trabajo Práctico Organización Estructural Ejercitación Análisis de Cargas (por m 2 ) 816/05Análisis de cargas - EjemplosEjercitación Análisis de Cargas (por m) 23/05 TURNO ESPECIAL EXAMENES 930/05 1° EVALUACION PARCIAL 1006/06 SEMANA DE ACCIONES FAUD 1113/06Elementos trabajando a Flexión – SolicitacionesEjercitación Solicitaciones 20/06 FERIADO DIA DE LA BANDERA 1227/06Elementos trabajando a Flexión– SolicitacionesEjercitación Solicitaciones 1304/07Resistencia de materiales- Generalidades – Tension/def. - E Ejercitación Solicitaciones Recuperatorio 1° parcial VACACIONES DE JULIO

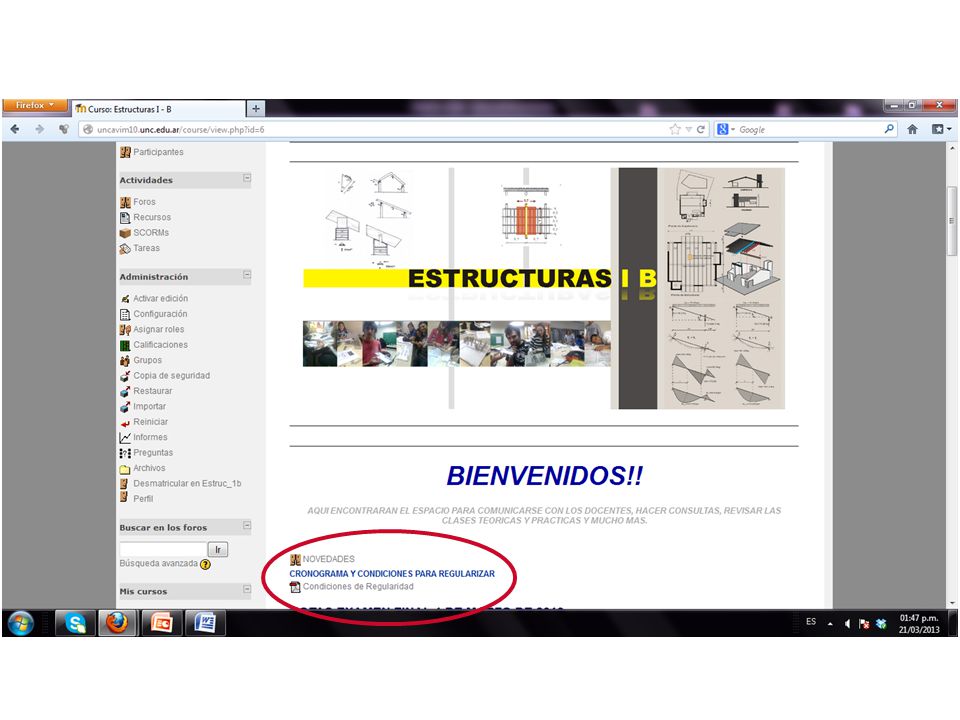

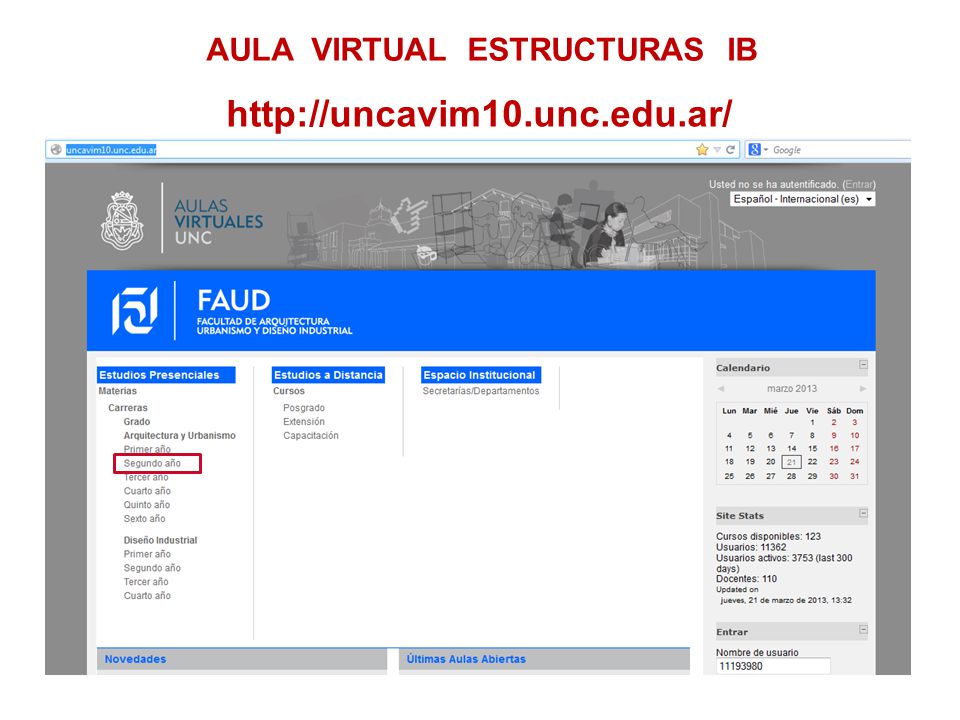

18 AULA VIRTUAL ESTRUCTURAS IB

19

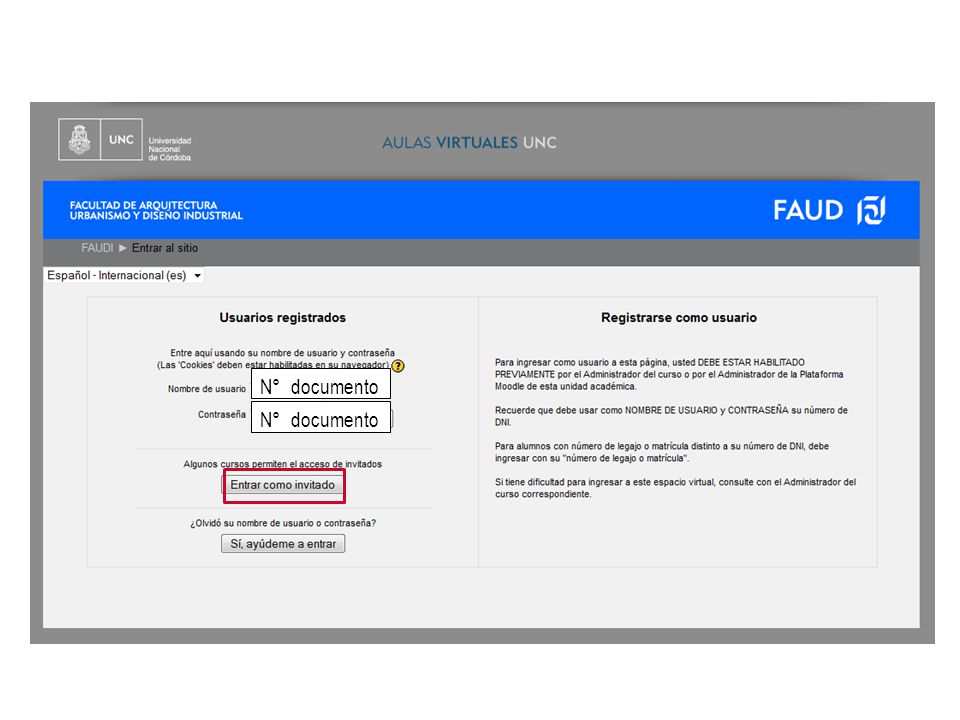

20 N° documento

21

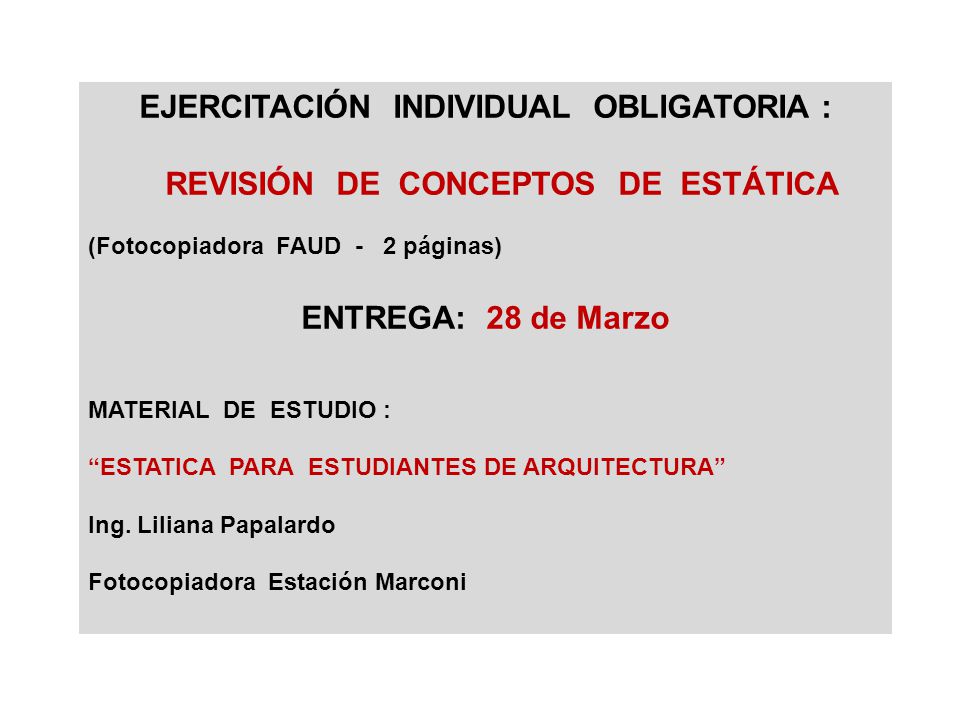

22 EJERCITACIÓN INDIVIDUAL OBLIGATORIA : REVISIÓN DE CONCEPTOS DE ESTÁTICA (Fotocopiadora FAUD - 2 páginas) ENTREGA: 28 de Marzo MATERIAL DE ESTUDIO : ESTATICA PARA ESTUDIANTES DE ARQUITECTURA Ing. Liliana Papalardo Fotocopiadora Estación Marconi

23 CUPO LIMITADO REUNION INFORMATIVA 17 de Marzo - 18 hs. Box 26 Imprescindible estar inscripto en Guarani en E1B al inicio del ciclo lectivo ESTRUCTURAS I B Modalidad Virtual para Alumnos Recursantes
