Proyecto de implementación de un Data Warehouse para Universidades Nacionales TFG – Del Giudice – Della Mea.

Presentaciones similares


Presentación del tema: "Proyecto de implementación de un Data Warehouse para Universidades Nacionales TFG – Del Giudice – Della Mea."— Transcripción de la presentación:

1 Proyecto de implementación de un Data Warehouse para Universidades Nacionales TFG – Del Giudice – Della Mea

2 Alcance del Proyecto TFG – Del Giudice – Della Mea Alcance Se toman 2 (dos) cubos de alumnos y se reconstruyen utilizando la tecnología Pentaho. Dichos cubos son: 02 – Rendimiento Académico 05 - Alumnos Araucano

3 Etapas para el desarrollo de los cubos En esta sección se lleva a cabo una descripción de los procesos que se efectúan: TFG – Del Giudice – Della Mea Modelo Dimensional Modelo Físico ETL Reconstrucción

4 TFG – Del Giudice – Della Mea Cubo 05 – Alumnos Araucano

5 Modelo Dimensional Tema de análisis Matrícula histórica. Nuevos Inscriptos, Reinscriptos y Egresados, según definiciones de SIU-Araucano. (*) Definidas solo para medidas: nuevos inscriptos, reinscriptos y total alumnos (**) Definida solo para la medida nuevos inscriptos (***) Definidas solo para medida reinscriptos En el caso de las dimensiones que no están definidas aparece la leyenda No se aplica TFG – Del Giudice – Della Mea

6 Modelo dimensional Original TFG – Del Giudice – Della Mea

7 Recomendaciones Modelado Dimensional No usar dimensiones degeneradas Cuando: La dimensión posee pocos datos que se repiten reiteradamente en la FT. Es la dimensión Tiempo. Es una dimensión compartida. Extraer los datos de la FT y crear una tabla de dimensión propia (durante el proceso de ETL). Uso de tablas en línea Cuando: La tabla no es compartida por varios cubos. La tabla contiene pocos valores. La tabla no sufre cambios regularmente. Mantener los datos en tabla siempre es más performante. TFG – Del Giudice – Della Mea

8 Recomendaciones Modelado Dimensional Agregar medidas calculadas directamente en el DW (durante el proceso de ETL), así se ahorra tiempo al no realizase esta operación durante el diseño. No utilizar claves primarias de tipo texto (tanto en las LT como en la FT). FT contenga solo valores numéricos (tanto en las claves como en los valores de las medidas). TFG – Del Giudice – Della Mea

9 Modelo dimensional Propuesto TFG – Del Giudice – Della Mea

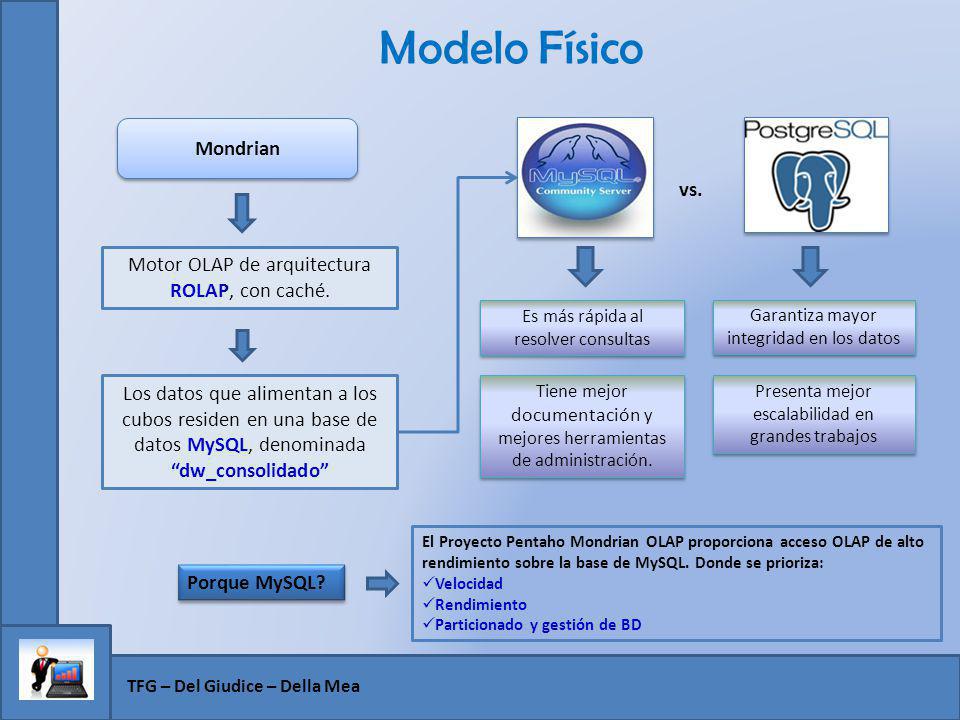

10 Modelo Físico TFG – Del Giudice – Della Mea Motor OLAP de arquitectura ROLAP, con caché. Mondrian Los datos que alimentan a los cubos residen en una base de datos MySQL, denominadadw_consolidado Porque MySQL? vs. Es más rápida al resolver consultas Tiene mejor documentación y mejores herramientas de administración. Garantiza mayor integridad en los datos Presenta mejor escalabilidad en grandes trabajos El Proyecto Pentaho Mondrian OLAP proporciona acceso OLAP de alto rendimiento sobre la base de MySQL. Donde se prioriza: Velocidad Rendimiento Particionado y gestión de BD

11 TFG – Del Giudice – Della Mea Tablas correspondientes al Cubo 05 en Pentaho

12 TFG – Del Giudice – Della Mea CamposTipo de dato anio_academicoNumérico cod_unidadNumérico cod_carreraNumérico cod_tituloNumérico cod_generoNumérico cod_cohorteNumérico cod_colegioNumérico mat_rendidasNumérico mat_aprobadasNumérico tot_rendidasNumérico tot_aprobadasNumérico cod_horasTrabNumérico tipo_ingresoNumérico edadNumérico cod_procesadoNumérico cant_NINumérico cant_RINumérico cant_EGNumérico cant_TANumérico FT contiene sólo valores numéricos Estructura de la Tabla de Hechos FT_AlumnosArau Se utilizan claves subrogadas Se agrega la medida calculada cantidad Total de Alumnos en el DW

13 TFG – Del Giudice – Della Mea Claves Subrogadas El DW no depende de la codificación interna del OLTP. Ocupan menos espacio y brindan mayor performance que las claves naturales, más aún si estas últimas son de tipo texto. Permiten que la construcción y mantenimiento de índices sea una tarea sencilla. Si se modifica el valor de una clave en el OLTP, el DW lo tomará como un nuevo elemento, permitiendo almacenar diferentes versiones del mismo dato. Ventajas

14 ETL TFG – Del Giudice – Della Mea Durante el proceso de ETL Se implementa Claves subrogadas Se utiliza una base de datos intermedia denominada intermedio_consolidado Manteniéndose tablas que contienen la clave primaria de la OLTP y la clave subrogada correspondiente a cada dimensión del DW. A fin de almacenar: Las tablas antes mencionadas Aquellos datos que necesitamos manipular

15 ETL Transformación DW_LT_UNIDADESACADEMICAS LOAD TFG – Del Giudice – Della Mea Llenar primero la BD intermedia y luego cargar el DW para manipular los datos sin interrumpir ni paralizar los OLTP, ni tampoco el DW. Los datos de aquellos.txt que no sufren transformaciones (excepto por sus claves), se los carga directamente al DW.

16 ETL Transformación DW_LT_RANGOS LOAD TFG – Del Giudice – Della Mea

17 ETL Rango de Edades TFG – Del Giudice – Della Mea

18 ETL TFG – Del Giudice – Della Mea Transformación DW_FT_ALUMNOS_ARAU_INTERMEDIO PASO 1 Transformación DW_FT_ALUMNOS_ARAU PASO 2

19 ETL TFG – Del Giudice – Della Mea Consulta ejecutada en la Transformación DW_FT_ALUMNOS_ARAU PASO 2: SELECT a.anio_academico, n.idNuevo as cod_unidad, b.idNuevo as cod_carrera, g.idNuevo as cod_titulo, p.idNuevo as cod_genero, m.idNuevo as cod_cohorte, c.idNuevo as cod_colegio, i.idNuevo as mat_rendidas, j.idNuevo as mat_aprobadas, k.idNuevo as tot_rendidas, l.idNuevo as tot_aprobadas, d.idNuevo as cod_horasTrab, f.idNuevo as tipo_ingreso, h.idNuevo as edad, o.idNuevo as cod_proceso, a.cant_NI, a.cant_RI, a.cant_EG, (a.cant_NI + a.cant_RI) as cant_TA FROM ft_alumnos_intermedio a inner join ids_carreras b on a.cod_carrera = b.cod_carrera inner join ids_colegios c on a.cod_colegio = c.cod_colegio inner join ids_horastrabajadas d on a.cod_horasTrab = d.cod_catHorasTrab inner join ids_tipoingreso f on a.tipo_ingreso = f.cod_tipoIngreso inner join ids_titulosaraucano g on a.cod_titulo = g.cod_titulo inner join ids_edades h on a.edad = h.edad inner join ids_matrendidas i on a.mat_rendidas = i.mat_rendidas inner join ids_mataprobadas j on a.mat_aprobadas = j.mat_aprobadas inner join ids_totrendidas k on a.tot_rendidas = k.tot_rendidas inner join ids_totaprobadas l on a.tot_aprobadas = l.tot_aprobadas inner join ids_cohorte m on m.cohorte = a.cohorte inner join ids_unidadesacademicas n on a.cod_unidadAcademica = n.cod_unidad inner join ids_procesadosok o on a.procesado_ok = o.procesado_ok inner join ids_generos p on a.cod_sexo = p.cod_sexo;

20 Reconstrucción TFG – Del Giudice – Della Mea Se creó el esquema AlumnosAraucano Se agregó el cubo 05_AlumnosAraucano Se indicó que será ft_alumnosarau la tabla de hechos que corresponderá al cubo Dimensiones: Año Académico (dimensión tiempo): Unidad Académica

21 Reconstrucción TFG – Del Giudice – Della Mea Dimensión Carreras

22 Reconstrucción TFG – Del Giudice – Della Mea Dimensiones con Rangos: Ejemplo Rango Edades - Para el resto de las Dimensiones con rangos se lleva a cabo el mismo procedimiento -

23 Reconstrucción - Medidas Se crearon la medida NI, ReI, Egr y TA Las cuales sumarizan la cantidad de alumnos pertinente. TFG – Del Giudice – Della Mea Medidas Semi – Aditivas Mondrian soporta este tipo de medidas (que no pueden ser aplicadas a lo largo de todas las dimensiones) a través de Miembros calculados (CM). Medidas Semi aditivas en el cubo: Nuevos Inscriptos Reinscriptos Egresados Total Alumnos

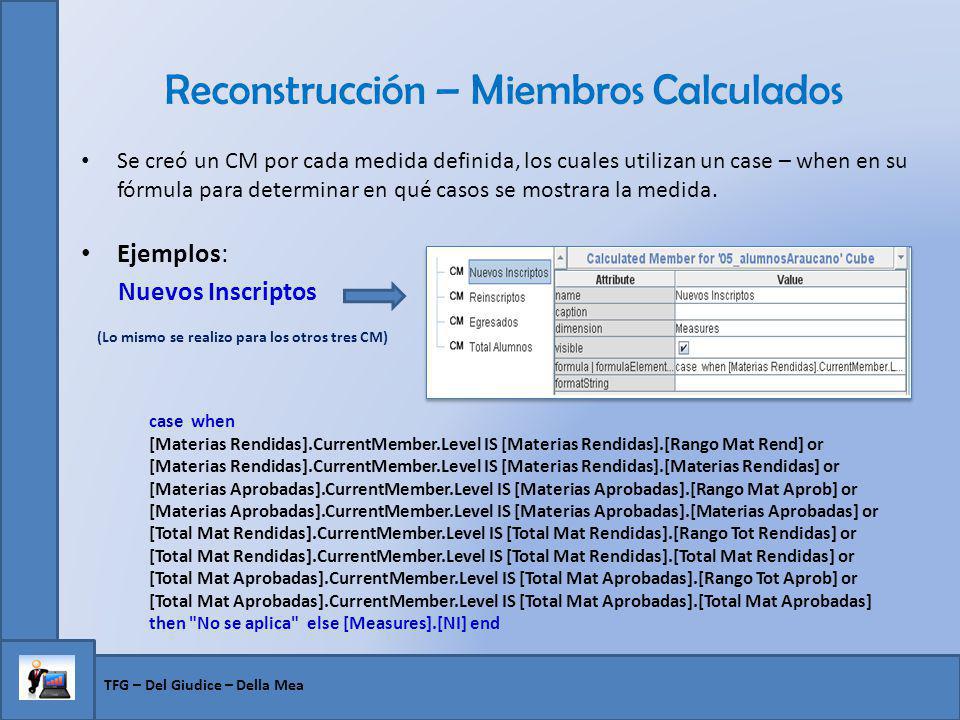

24 Reconstrucción – Miembros Calculados Se creó un CM por cada medida definida, los cuales utilizan un case – when en su fórmula para determinar en qué casos se mostrara la medida. Ejemplos: Nuevos Inscriptos TFG – Del Giudice – Della Mea (Lo mismo se realizo para los otros tres CM) case when [Materias Rendidas].CurrentMember.Level IS [Materias Rendidas].[Rango Mat Rend] or [Materias Rendidas].CurrentMember.Level IS [Materias Rendidas].[Materias Rendidas] or [Materias Aprobadas].CurrentMember.Level IS [Materias Aprobadas].[Rango Mat Aprob] or [Materias Aprobadas].CurrentMember.Level IS [Materias Aprobadas].[Materias Aprobadas] or [Total Mat Rendidas].CurrentMember.Level IS [Total Mat Rendidas].[Rango Tot Rendidas] or [Total Mat Rendidas].CurrentMember.Level IS [Total Mat Rendidas].[Total Mat Rendidas] or [Total Mat Aprobadas].CurrentMember.Level IS [Total Mat Aprobadas].[Rango Tot Aprob] or [Total Mat Aprobadas].CurrentMember.Level IS [Total Mat Aprobadas].[Total Mat Aprobadas] then "No se aplica" else [Measures].[NI] end

25 Estructura final del cubo TFG – Del Giudice – Della Mea

26 Cubo 02 – Rendimiento Académico

27 Modelo dimensional - Cubo 02 – Rendimiento Académico Tema de análisis : Rendim. Académico (evaluado desde materias-cátedras). TFG – Del Giudice – Della Mea

28 Modelo dimensional Original TFG – Del Giudice – Della Mea

29 Modelo dimensional Propuesto TFG – Del Giudice – Della Mea

30 Modelo Físico TFG – Del Giudice – Della Mea Tablas correspondientes al Cubo 02 en Pentaho

31 TFG – Del Giudice – Della Mea Campos Tipo de dato anio_academico Numérico cod_unidad Numérico cod_periodo Numérico cod_carrera Numérico cod_materia Numérico cod_dpto Numérico cod_cohorte Numérico curaprobados Numérico curdesaprobados Numérico curpromovidos Numérico curausentes Numérico exaprobados Numérico exdesaprobados Numérico exausentes Numérico equiexternas Numérico equiparciales Numérico Totcursantes (*) Numérico Totexamenes (**) Numérico Totaprobados (***) Numérico FT contiene sólo valores numéricos Estructura de la Tabla de Hechos FT_ResultMaterias Se utilizan claves subrogadas Se agregan medidas calculadas al DW (*) Suma de cursadas promovidas, aprobadas, reprobadas y ausentes (**) Suma de exámenes aprobados, reprobados y ausentes (***) Suma de cursadas promovidas, exámenes aprobados y equivalencias externas otorgadas

32 ETL Transformación DW_LT_DEPARTAMENTOS LOAD TFG – Del Giudice – Della Mea

33 ETL Transformación DW_LT_PERIODOS LOAD TFG – Del Giudice – Della Mea En el paso Formula se conforma el campo Nombre del Periodo, el cual es una cadena de caracteres combinada, integrada por: Año académico + Tipo de periodo + Periodo (Ejemplo: 2008 – TE - Agosto)

34 ETL TFG – Del Giudice – Della Mea Transformación DW_FT_INGR_EGRE_INTERMEDIO PASO 1 Transformación DW_FT_INGR_EGRE PASO 2 SELECT f.anio_academico, g.idNuevo as cod_unidad, c.idNuevo as cod_carrera, d.idNuevo as cod_dpto, e.idNuevo as cod_cohorte, f.egresados, f.ingresantes FROM ft_ingr_egre_intermedio f inner join ids_carreras c on f.cod_carrera = c.cod_carrera Inner join ids_departamentos d on f.cod_dpto =d.cod_dpto inner join ids_cohorte e on e.cohorte = f.cohorte inner join ids_unidadesacademicas g on f.cod_unidadacad = g.cod_unidad;

35 ETL Trabajo LOAD DATAWAREHOUSE TFG – Del Giudice – Della Mea

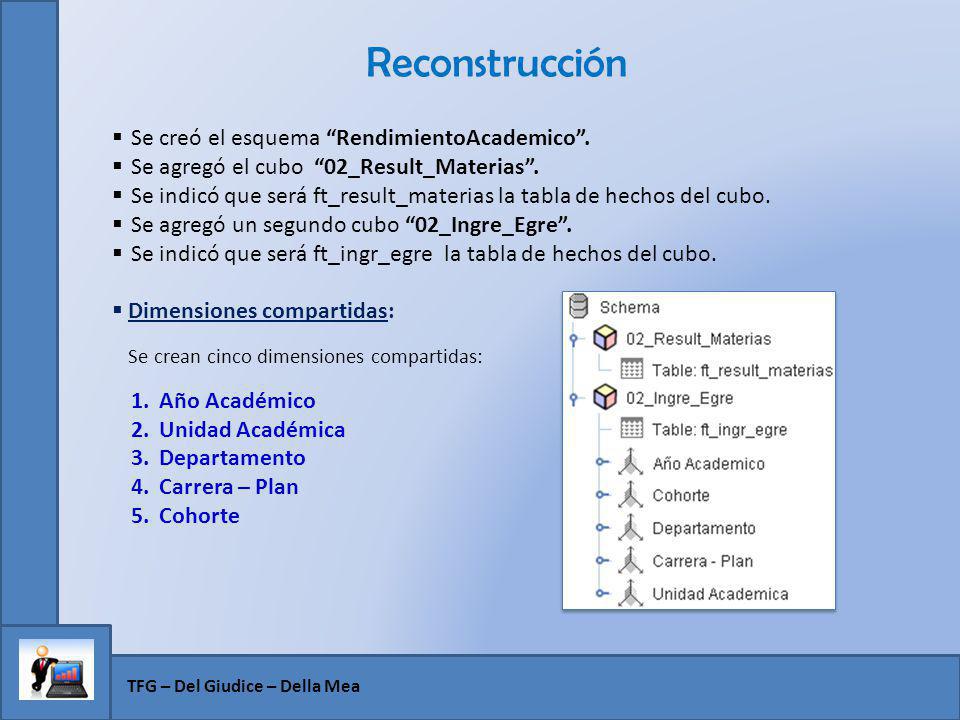

36 Reconstrucción TFG – Del Giudice – Della Mea Se creó el esquema RendimientoAcademico. Se agregó el cubo 02_Result_Materias. Se indicó que será ft_result_materias la tabla de hechos del cubo. Se agregó un segundo cubo 02_Ingre_Egre. Se indicó que será ft_ingr_egre la tabla de hechos del cubo. Dimensiones compartidas: Se crean cinco dimensiones compartidas: 1.Año Académico 2.Unidad Académica 3.Departamento 4.Carrera – Plan 5.Cohorte

37 Reconstrucción TFG – Del Giudice – Della Mea Características de Dimensiones compartidas: Unidad Académica Carrera - Plan (Relacionada con Carreras, Departamento y Materia)

38 Reconstrucción TFG – Del Giudice – Della Mea Características de Dimensiones: Departamento Dimensión compartida y relacionada con Unidad Académica. - Para las otras dimensiones compartidas se realiza el mismo proceso -

39 Reconstrucción TFG – Del Giudice – Della Mea Luego de crear las dimensiones compartidas, se define la estructura de cada cubo:

40 Reconstrucción TFG – Del Giudice – Della Mea Al tener los cubos finalizados, lo que se realizó para poder unirlos y visualizarlos en un solo esquema es crear un Cubo Virtual, el cual contiene todos los elementos de ambos:

41 Requerimientos DW TFG – Del Giudice – Della Mea En el proyecto actual se utilizaron como muestra dos unidades académicas Ciencias de la Información Escuela de Nutrición Se requiere que cada facultad, al acceder al cubo consolidado, vea solo la información pertinente a ésta Para cumplir los requisitos se utilizan Roles de Mondrian

42 TFG – Del Giudice – Della Mea nutrición cs_de_informacion Se establecieron dos Roles:

43 Roles de Mondrian - Permisos A los usuarios cs_de_informacion y nutrición se les ha ocultado la dimensión Unidad Académica del cubo, ya que solo nos interesa que puedan ver la información de su facultad. Para que estos puedan visualizar los datos correspondientes, lo que se hizo fue dar acceso personalizado (custom acces) a la Jerarquía y niveles que contienen las unidades académicas. TFG – Del Giudice – Della Mea

44 Roles de Mondrian - Permisos Ejemplo Rol cs_de_informacion : Según el usuario se asignaran, mediante miembros, sus permisos de acceso. TFG – Del Giudice – Della Mea Solo el miembro Escuela de Ciencias de la Información será totalmente accesible (acces all), negando el acceso (acces none) al resto de los otros miembros (Escuela de Nutrición y Sin Unidad Académica). cs_de_informacion

45 Crecimiento del DW TFG – Del Giudice – Della Mea Nueva propuesta de Implementación DW

46 Propuesta de implementación ante el crecimiento del DW TFG – Del Giudice – Della Mea Que los usuarios accedan a las soluciones desarrolladas mediante la opción New Analysis View de Jpivot, y no mediante vistas de análisis predefinidas. Mondrian recibirá el rol activo y en base a éste mostrará la información pertinente. Para ello se deberá utilizar una xaction que se ejecute cuando el usuario ingresa a la aplicación (system action). La xaction tendrá como "input" el valor del rol actual de quien se haya logueado, y como output el rol de Mondrian.

47 Fin de la presentación TFG – Del Giudice – Della Mea

48 Fin de la presentación TFG – Del Giudice – Della Mea
