Construcción de Interfaces a Usuario: Interacción.

Presentaciones similares


Presentación del tema: "Construcción de Interfaces a Usuario: Interacción."— Transcripción de la presentación:

1 Construcción de Interfaces a Usuario: Interacción

2 Contenidos Modelos de input Modelo básico Eventos del usuario y del sistema de ventanas Representación de eventos Ciclo de eventos Cola de eventos Modelos OO Manejo y tratamiento de eventos Modelos avanzados de interacción

3 Modelos de Input Administración de los eventos producidos por el usuario utilizando los dispositivos de entrada Interacciones básicas Posicionamiento Especificación de una coordenada (x,y) Selección Eleccion de un elemento en un conjunto Cuantificación Especificación de algún valor numérico Ingreso de Texto Presentación InputOutput Comandos WM WS Input

4 Modelos de Input Primeros paquetes gráficos (CORE, PHIGS): Rutinas para solicitar el valor de algún dispositivo Request mode El programa solicita la entrada de datos utilizando un dispo- sitivo particular. Enfoque bloqueante: el programa debe esperar la acción del usuario No adecuada para manipulación directa Sample mode El programa consulta el estado de algún dispositivo Pueden perderse eventos durante el procesamiento de un evento anterior repeat getMouseStatus(status);... processStatus(status);... until exit repeat enterString (string);... processString(string);... until exit

5 Modelos de Input Sistemas de ventanas: los eventos son dirigidos hacia la ventana activa Eventos representados por registros Incluyen el tipo y valor del evento Los eventos son encolados por el sistema de ventanas. Los programas deben retirarlos de dicha cola y procesarlos. Modelo más utilizado actualmente Nuevos modelos: Interactors Comandos

6 Modelo Básico Repeat getEvent (myEvent) case myevent.class locator:..... choice: end case until (condition);

7 Modelo básico Las acciones del operador son traducidas en eventos de software Cada evento es enviado al proceso que controla la ventana asociada Información contenida en los eventos: Tipo del evento Eventos del usuario: teclado, mouse Eventos del sistema de ventanas: manipulación de ventanas Información propia de cada tipo ej. eventos del mouse: posición actual, estado botones ej. eventos teclado: tecla presionada

8 Eventos del usuario Mouse: botones mouse-up mouse-down Siempre contienen la posición del mouse Definición dependiente de las configuraciones de hardware para las que fue diseñado el sistema de ventanas Macintosh: asume que existe sólo un botón MS Windows: define eventos diferentes para los botones izquierdo, derecho y medio de un mouse de 3 botones. X Windows: define eventos button-down y button-up, que contienen el número de botón que fue presionado/liberado.

9 Eventos del usuario Mouse: modificadores ej. teclas Shift, Control, Alt Permiten modificar el comportamiento asociado con los eventos de los botones del mouse Generalmente, se define un byte o word (modifiers o flags), contenida en los eventos de botones. Se asigna un bit a cada tecla modificadora Algunos sistemas añaden un word para indicar el estado de los botones del mouse. permite tratar eventos con varios botones presionados simultáneamente.

10 Eventos del usuario Mouse: doble click Dos eventos button down ocurridos dentro de un intervalo reducido de tiempo. La longitud del intervalo suele ser configurable por el usuario. MS Windows Un evento doble-click diferente para cada uno de los 3 botones X Windows No provee doble click. Generalmente interpretado a partir de la comparación del tiempo (time stamp ) asociado con los eventos button-down Díficil de tratar: depende del timing de los eventos, que puede tener deformaciones debido al networking y el multiprocesamiento.

11 Eventos del usuario Mouse: movimientos Generalmente, se genera un evento cada vez que el mouse cambia de posición (moveMouse) Puede proveerse un filtrado, para evitar tratamientos innecesarios en general, sólo son necesarios en operaciones como dragging Buffer de historia de movimientos: agrupa varios eventos de movimiento, siendo reportados todos en un solo bloque Provisto por algunas versiones de X Windows Mouse: entrada y salida de una ventana Mouse-Enter y Mouse-Exit

12 Eventos del usuario Teclado Cada presión de una tecla genera un evento. Un codigo (scan code) indicando la tecla presionada. Algunas dificultades en su tratamiento Los teclados no son estandar La disposición de las letras en Europa y USA es diferente. Las teclas suelen trabajar conjuntamente con las teclas modificadoras o con otras teclas ej. juegos Teclas aceleradoras Deben ser enviados directamente al sistema de menúes, no a la aplicación.

13 Eventos del sistema de ventanas Eventos relacionados con el manejo de ventanas Creación Destrucción Apertura Cerrado Iconificación/deiconificación Selección/deselección Redimensionamiento Generalmente, estos eventos también son colocados en la cola de eventos

14 Redibujo de una ventana Evento de redibujo (redraw) Indica que una región de la ventana debe ser redibujada. Denominado: Exposure events (X) DrawSelf (NeXTSTEP) WM_PAINT (MS Windows) UpdateEvt (Macintosh) Las instrucciones de dibujo de una aplicación deben ser efectuadas como respuesta a un evento de redibujo. La aplicación dibuja cuando las acciones del usuario lo requieren, no cuando el software decide hacerlo

15 Representación de eventos Registros conteniendo toda la información acerca de un evento Creados por el WS, ante cada acción del usuario Colocados en una cola para cada ventana Identifican los distintos tipos de eventos: ej. X define 33 tipos diferentes de eventos ej. buttonPress, buttonRelease, keyPress, expose, focusIn,.... Estructuras union, para considerar los distintos campos de cada tipo de evento

16 Ciclo de Procesamiento de Eventos Forma general: Initialization; while (not time to quit) { get next event E; dispatch event E; } La funcionalidad del programa está dada por el código que administra los eventos pasados a las ventanas Definición de ventanas, configuración de la aplicación, etc. Condición de terminación Obtención del evento de la cola Tratamiento del Evento

17 Ciclo de Procesamiento de Eventos X Windows while (1) { Xevent an_event; XtNextEvent (&an_event); XtDispathEvent (&an_event); }

18 Ciclo de Procesamiento de Eventos Macintosh while (fDone==false) { whichWindow = frontWindow(); SetPort(whichWindow);.... gotEvent = getNextEvent (everyEvent, &anEvent); if (gotEvent) { switch (anEvent.what) { case mouseDown: case updateEvt: default: }} }

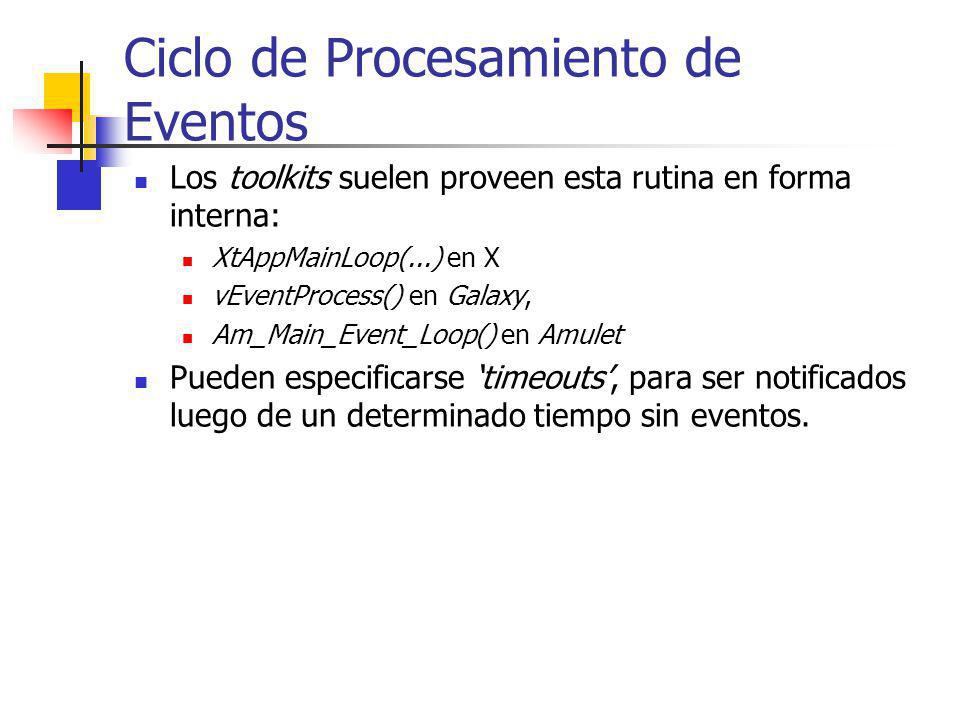

19 Ciclo de Procesamiento de Eventos Los toolkits suelen proveen esta rutina en forma interna: XtAppMainLoop(...) en X vEventProcess() en Galaxy, Am_Main_Event_Loop() en Amulet Pueden especificarse timeouts, para ser notificados luego de un determinado tiempo sin eventos.

20 Cola de Eventos Contiene los registros representando los eventos del usuario La rutina con el ciclo de eventos los retira de la cola, y los procesa Los sistemas de ventanas proveen una rutina para obtener el siguiente evento de la cola Sistemas multitarea (X, NeXTSTEP): Una cola para cada proceso. Macintosh, X: Toda la comunicación proceso- ventanas debe realizarse a través de la cola, utilizando eventos. MS Windows, NeXTSTEP: Proveen mecanismos que permiten la distribución de eventos sin utilizar la cola. Invocando directamente el mecanismo de dispatching.

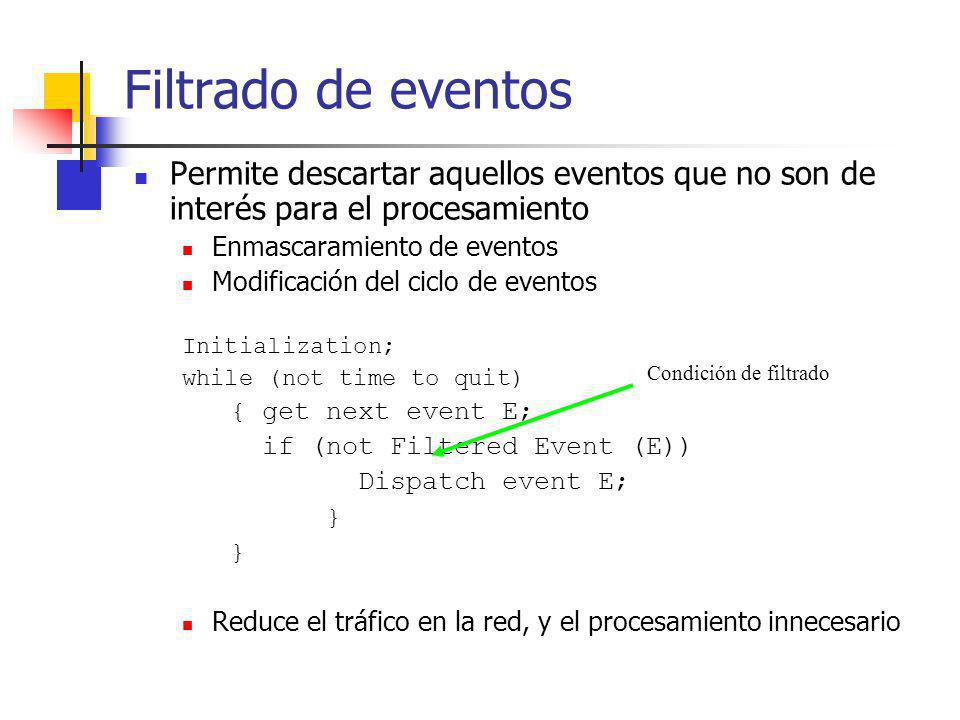

21 Filtrado de eventos Permite descartar aquellos eventos que no son de interés para el procesamiento Enmascaramiento de eventos Modificación del ciclo de eventos Initialization; while (not time to quit) { get next event E; if (not Filtered Event (E)) Dispatch event E; } Reduce el tráfico en la red, y el procesamiento innecesario Condición de filtrado

22 Evento de terminación (Quit) Variable global En el ciclo de eventos Eventos de terminación y cerrado de ventanas En aplicaciones complejas Permite a las ventanas tomar las acciones correspondientes MS Windows: rutina PostQuitMessage

23 Modelos OO Los toolkits OO suelen proveer una Application class Contiene métodos de inicialización para configurar la aplicación Provee un método run, conteniendo el ciclo de eventos. Application myApp; Inicializar ventanas y estructuras de datos; Colocar las máscaras de eventos; myApp.Run(); Un método Quit controla la terminación del ciclo de eventos Provee métodos que permiten controlar todos los casos especiales de manejo de eventos. Es posible especializar esta clase para implementar procesamientos especiales

24 Manejo y tratamiento de eventos Como son despachados los eventos? Como escribir código para la aplicación, asociarlo a una ventana y tratar los eventos recibidos por la ventana?

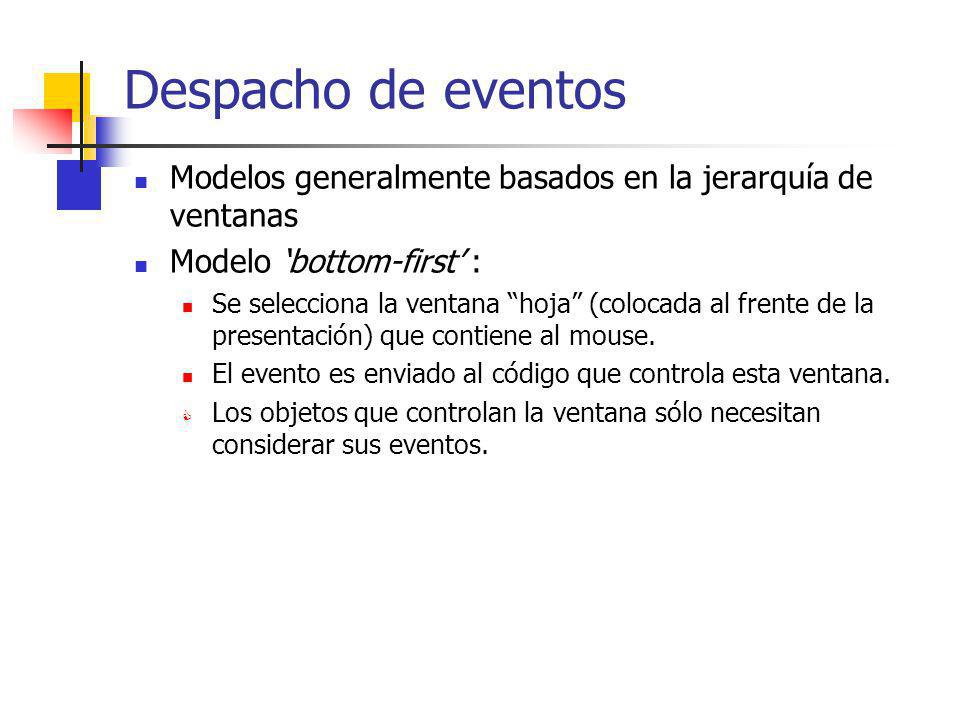

25 Despacho de eventos Modelos generalmente basados en la jerarquía de ventanas Modelo bottom-first : Se selecciona la ventana hoja (colocada al frente de la presentación) que contiene al mouse. El evento es enviado al código que controla esta ventana. Los objetos que controlan la ventana sólo necesitan considerar sus eventos.

26 Jerarquías de ventana: eventos Titulo x y x y

27 Despacho de eventos Modelo top-down: Se selecciona una ventana raíz de una jerarquia (colocada al frente de la presentación) que contiene el mouse Ventana contenedora La ventana contenedora posee un código especial para despachar el evento a una o más de sus subventanas

28 Jerarquías de ventana: eventos Titulo x y x y

29 Despacho de eventos de teclado Eventos de teclado No poseen una posición inherente Mouse-based: Se agrega la localización del mouse a los eventos de teclado, Click-to-type: Enviará los eventos de teclado a la última ventana donde ha ocurrido un evento mouse-down. Key focus: Una ventana informa al sistema de ventanas que desea recibir todos los eventos de teclado futuros.

30 Despacho de eventos Mouse focus Similar al key focus. Produce que todos los eventos del mouse sean enviados a una ventana particular, independientemente de la localización real del mouse. Ej. dragging en una barra de desplazamiento. Al presionarse el mouse dentro de la barra, ésta puede requerir el mouse focus. El foco es retenido hasta recibir un button up (aunque el mouse no esté dentro de la barra de desplazamiento). Al liberarse el botón, la barra libera el foco, que restablece el algoritmo de despacho estandar.

31 Tratamiento de eventos Formas de asociar el código de la aplicación con los eventos Tabla de Eventos Modelo de Callbacks (Xtk/Motif) Tratamiento de eventos con procedimientos (WindowProc)

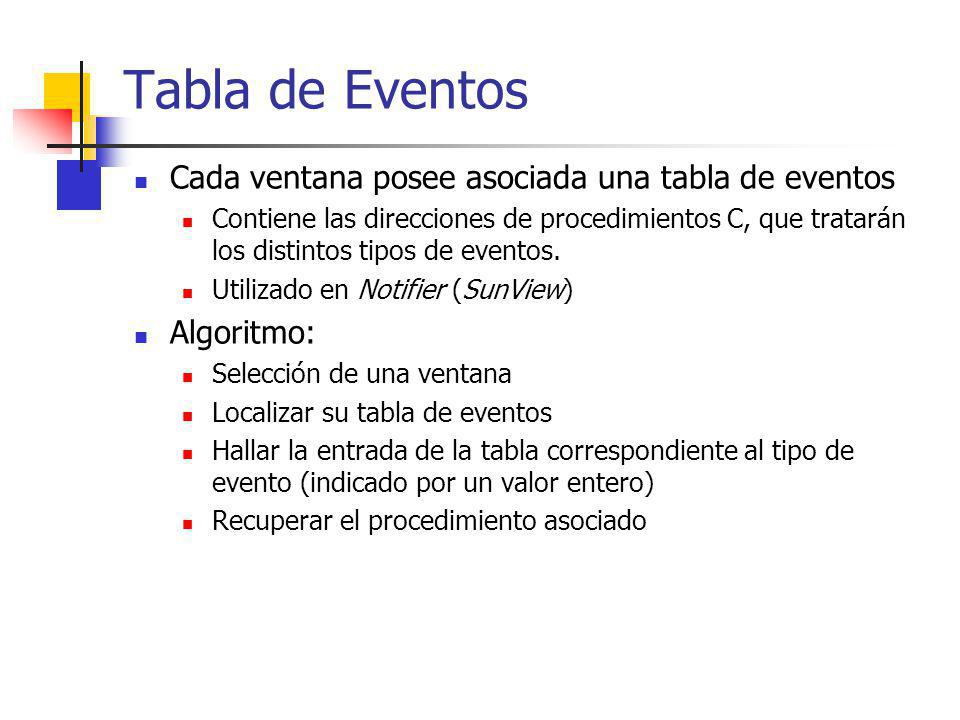

32 Tabla de Eventos Cada ventana posee asociada una tabla de eventos Contiene las direcciones de procedimientos C, que tratarán los distintos tipos de eventos. Utilizado en Notifier (SunView) Algoritmo: Selección de una ventana Localizar su tabla de eventos Hallar la entrada de la tabla correspondiente al tipo de evento (indicado por un valor entero) Recuperar el procedimiento asociado

33 Tabla de Eventos Características: Se provee una tabla de eventos por omisión Rutinas estandard, que redireccionan el evento a la ventana padre. El programador puede definir nuevos eventos Pseudoevents. Es necesario ser cuidadoso en la construcción de la tabla Una entrada errónea puede ser muy dificil de depurar.

34 Modelo Callbacks Xtk/Motif Callback: procedimiento asociado con un evento dado sobre un widget (Motif) Al recibir un evento, el widget invoca el procedimiento callback asociado a tal evento Forma general: void callback(w, client_d, class_c) Widget w; //widget originador del callback XtPointer client_d; //datos de la aplic. XtPointer class_d; //datos de la clase del widget Ocultan al programador el mecanismo de despacho de eventos.

35 Modelo Callbacks Xtk/Motif Asociación de callbacks con un widget XtAddCallback: void XtAddCallback(w, cb_name, cb_proc, client_d) Widget w; // widget al que se asocia el callback String cb_name; // nombre del callback XtCallbackProc cb_proc; // procedimiento callback XtPointer client_d; // los datos cliente ej. XtAddCallback(hello_button, XtNActivateCallback, (XtCallbackProc) do_hello_button, (XtPointer)ibuf) void do_hello_button (Widget w,int *data1,int *data2){ printf(hello\n); }

36 Window-Proc MS Windows: las ventanas pertenecen a determinadas window classes Cada clase define un procedimiento WindowProc que procesa todos los eventos Algoritmo: Identificación de la ventana asociada Invocar el WindowProc asociado con esta ventana Un WindowProc generalmente consiste de un switch para el tratamiento de los distintos tipos de eventos. WindowProc trata sólo una fracción de los eventos posibles Los eventos no tratados son delegados a otras ventanas (invocando DefWindowProc).

37 Window-Proc WndProc (HWND hWnd, WORD iMessage, WORD wParam, LONG lParam) { switch (iMessage) { case WM_CREATE: case WM_PAINT: case WM_LBUTTONDOWN: case WM_MOUSEMOVE: case WM_DESTROY: default: DefWindowProc (hWnd, iMessage, wParam, lParam) }

38 Tratamiento de eventos OO Los lenguajes OO proveen mecanismos más naturales para el tratamiento de eventos No requieren sentencias case o switch explícitas, o el registro de registrar las rutinas de tratamiento de los eventos. Algunos sistemas con características OO: NeXTSTEP MacApp Visual C++ Interviews Java Construidas sobre un sistema de ventanas sin características OO

39 Tratamiento de eventos OO Una clase abstracta (WindowEventHandler) define el comportamiento estandar de los mecanismos de tratamientos de eventos MouseDown(Button, Location, Modifiers) MouseUp(Location, Modifiers) KeyPress(Key, Modifiers) MouseEnter(Location, Modifiers) MouseExit(Location, Modifiers) Redraw(DamagedRegion) SetCanvas (Canvas) SetBounds(BoundsRect) Rectangle GetBounds() En la mayoría de estos métodos, la implementación por omisión no realiza ninguna acción.

40 Inconvenientes modelos actuales No suele existir un mecanismo distinto para algunos eventos especiales Los eventos stop, abort, etc. son colocados en la cola conjuntamente con los demás tipos de eventos La aplicación debe estar siempre esperando nuevos eventos, para procesar interrupciones (aborts) y redibujos. Si no fuera así, las operaciones largas no podrían ser abortadas, y podrían existir lapsos de tiempo con la ventana conteniendo áreas en blanco

41 Inconvenientes modelos actuales Modelo dependiente del dispositivo La representación de los eventos (registros) posee campos fijos. Es dificil incluir nuevos dispositivos (ej. apuntadores 3D) Tratamiento asincrónico de los eventos Puede producirse una desincronización entre los programas y el sistema de ventanas ej. si existe una solicitud del sistema de ventanas para redibujar un área, pero el programa está cambiando los contenidos de la ventana, puede producirse un redibujo erróneo

42

43 Modelos avanzados de interacción Proveen abstracciones de más alto nivel, para la administración de interacciones Interactors [Myers 90] Comandos [Myers 96a]

44 Interactors Objetivo: proveer mayor soporte para la programación del manejo de eventos Foco: interfaces de manipulación directa Identifica 6 tipos de interacciones básicas move grow rotate text edit gesture select (pick) Garnet, Amulet, UGA

45 Interactors Características: Identificación de un conjunto de interactores primitivos y sus parámetros correspondientes Las interfaces de manipulación directa pueden ser constuidas directamente reutilizando estos interactores Sólo se proveen unos pocos tipos de comportamientos, y parámetros estandares Separación real entre el manejo de inputs y outputs Encapsula toda la administración de eventos correspondiente a un determinado objeto gráfico Fácil de implementar Alta reusabilidad Provee soporte para operaciones difíciles como el dragging

46 Interactors Idea general: asociar interactores a un objeto gráfico (o varios), para administrar sus inputs Los objetos gráficos no necesitan ser conscientes de sus inputs no existen métodos para el tratamiento de eventos en los objetos gráficos Los interactores son invisibles para los objetos gráficos Pueden asociarse múltiples interactores a un objeto Un mismo tipo de interactor puede operar sobre múltiples objetos Estrategia: Seleccionar el tipo correcto de interactor Crear una instancia de ese interactor Colocar los valores para sus parámetros (slots) Asociarlo con el objeto gráfico

47 Tipos de interactores Am_Choice_Interactor (interactor de selección) Selecciona uno o más objetos de un conjunto Am_One_Shot_Interactor (interactor de acción simple) Efectúa una acción simple Am_Move_Grow_Interactor (interactor de movimiento) Efectúa un movimiento o grow de objetos con el mouse Am_New_Points_Interactor (interactor de puntos) Creación de nuevos objetos por medio de la entrada de puntos, con rubberbanding como feedback Am_Text_Edit_Interactor (interactor de edición) Edición con teclado y mouse de texto Am_Gesture_Interactor (interactor de gestos) Interpreta gestos freehand

48 Ejemplo simple Para posibilitar el movimiento de un objeto Am_Interactor interactor = Am_Move_Grow_Interactor.Create(); Am_Object rect = Am_Rectangle.Create().Set(Am_LEFT, 40).Set(Am_TOP, 50).Set(Am_FILL_STYLE, Am_Red).Add_Part(interactor);

49 Parámetros comunes de los interactuadores Activación Un interactor se activa cuando su objeto gráfico asociado es colocado en una presentación Am_ACTIVE: determina si el interactor procesa o no eventos Eventos de comienzo, terminación e interrupción (start, stop, abort) Asociados a una tecla, botón del mouse, modificadores, doble click, etc. select_it = Am_Choice_Interactor.Create("Select It").Set(Am_START_WHEN, "MIDDLE_DOWN");

50 Comportamiento estandar IdleOutsideRunning Start_Action Start_event over object Outside_Action not over running_where Abort_Action abort event Stop_Action stop event Abort_Action abort event Stop_Action stop event Back_Inside_Action Back over running_where Running_Action

51 Parámetros comunes de los interactuadores Objeto sobre el que opera Por omisión, opera sobre el objeto que tiene asociado Es posible operar sobre algun miembro de un grupo SP_Ship_Mover = Am_Move_Grow_Interactor.Create("SP_Ship_Mover").Set (Am_START_WHEN, "LEFT_DOWN").Set (Am_START_WHERE_TEST, Am_Inter_In_Part); ship_group.Add_Part(SP_Ship_Mover); Grupo Partes

52 Parámetros para tipos específicos de interactores Ej. Botones (interactores de selección) Tipo de selección ( Am_HOW_SET ): set (radio buttons, Am_CHOICE_SET ) toggle (check buttons, Am_CHOICE_TOGGLE ) list-toggle (selecciones múltiples, Am_CHOICE_LIST_TOGGLE )

53 Parámetros para tipos específicos de interactores Ej. Movimientos, grow: Objeto para representar el feedback intermedio Am_Object feedback_circle = moving_circle.Create().Set (Am_LINE_STYLE, Am_Dashed_Line); my_win.Add_Part (feedback_circle); // The definition of the interactor Am_Object objs_grower = Am_Move_Grow_Interactor.Create ().Set (Am_START_WHEN, LEFT_DOWN).Set (Am_GROWING, true) // grow instead of move.Set (Am_FEEDBACK_OBJECT, feedback_circle); objs_group.Add_Part (objs_grower); otros parámetros: gridding where_attach tamaño mínimo

54 Relación Interactor - Objeto Gráfico Los interactores suelen modificar el valor de algunos slots de sus objetos gráficos asociados Ej. Interactor de selección El interactor coloca el valor del slot Am_SELECTED del objeto gráfico asociado La presentación del objeto gráfico puede verse modificada ej. utilizando restricciones (fórmulas) Am_Define_Formula (line_selected) { if (self.Get(Am_SELECTED)) return Am_Red; else return Am_Black; } Am_Object my_line = Am_Line.Create().Set(Am_LINE_STYLE, line_selected).Add_Part(Am_Choice_Interactor.Create());

55 Prioridades Si dos interactores desean ejecutarse conjuntamente, se utilizan prioridades para determinar cuál es el que se ejecutará slot Am_PRIORITY Valor por omisión = 1 Cuando está ejecutándose, se agrega un valor de 100

56 Objetos Comando Cada interactuador puede poseer asociado un objeto comando Contiene las funciones que determinarán el comportamiento del interactor slot Am_COMMAND Al finalizar su operación, el interactor ejecuta el método Do de su objeto comando Los objetos comando permiten la incorporación de funciones para (entre otras): undo (UNDO_METHOD) redo (REDO_METHOD) help (HELP) Reusabilidad Biblioteca de comandos generales

57 Objetos Comando Am_Object change_setting_command = Am_Command.Create().Set(Am_DO_METHOD, do_change_setting).Set(Am_UNDO_METHOD, undo_change_setting); Am_Object inter = Am_One_Shot_Interactor.Create("change_settings").Set(Am_START_WHEN, "ANY_KEYBOARD").Set_Part(Am_COMMAND, change_setting_command); window.Add_Part (how_set_inter);
