Protocolos de Calibración Facultad de Ingeniería. Bioingeniería Medicina Nuclear.

Presentaciones similares


Presentación del tema: "Protocolos de Calibración Facultad de Ingeniería. Bioingeniería Medicina Nuclear."— Transcripción de la presentación:

1 Protocolos de Calibración Facultad de Ingeniería. Bioingeniería Medicina Nuclear

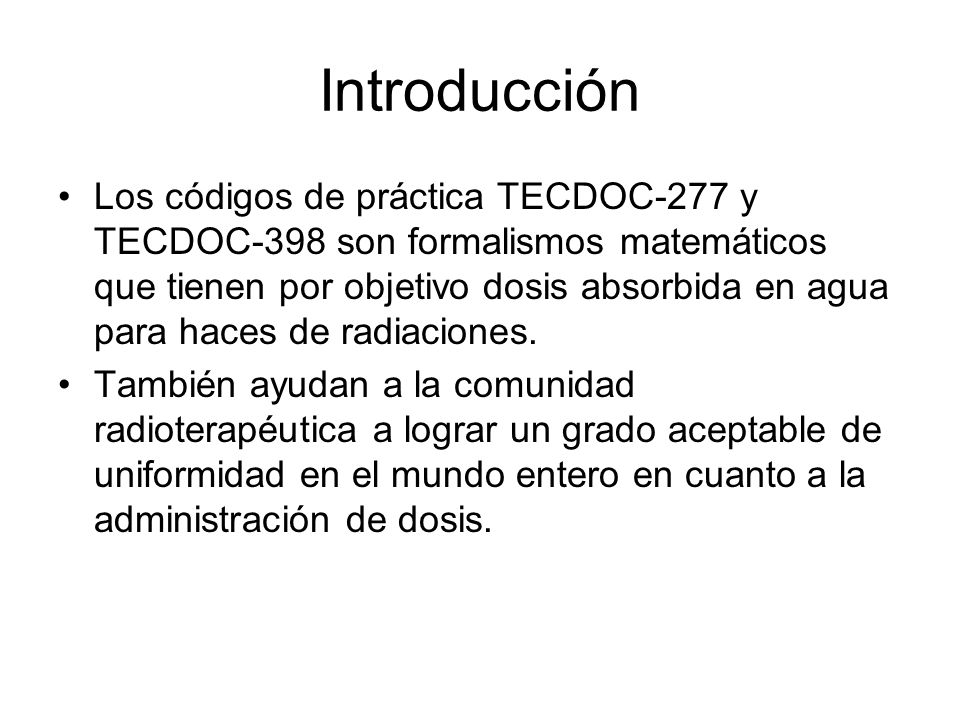

2 Introducción Los códigos de práctica TECDOC-277 y TECDOC-398 son formalismos matemáticos que tienen por objetivo dosis absorbida en agua para haces de radiaciones. También ayudan a la comunidad radioterapéutica a lograr un grado aceptable de uniformidad en el mundo entero en cuanto a la administración de dosis.

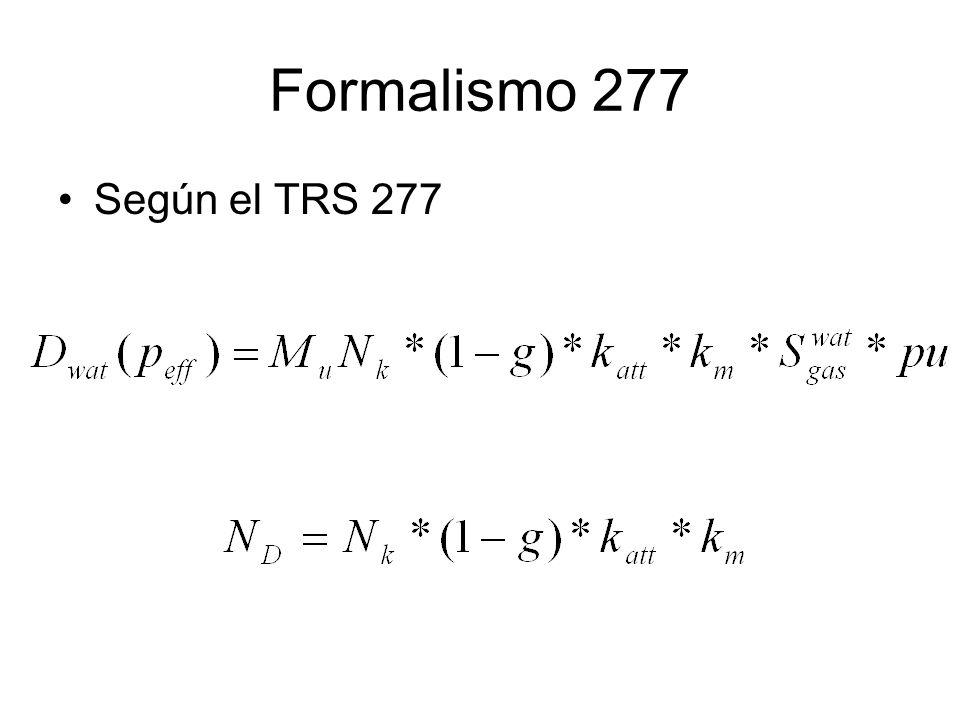

3 Formalismo 277 Según el TRS 277

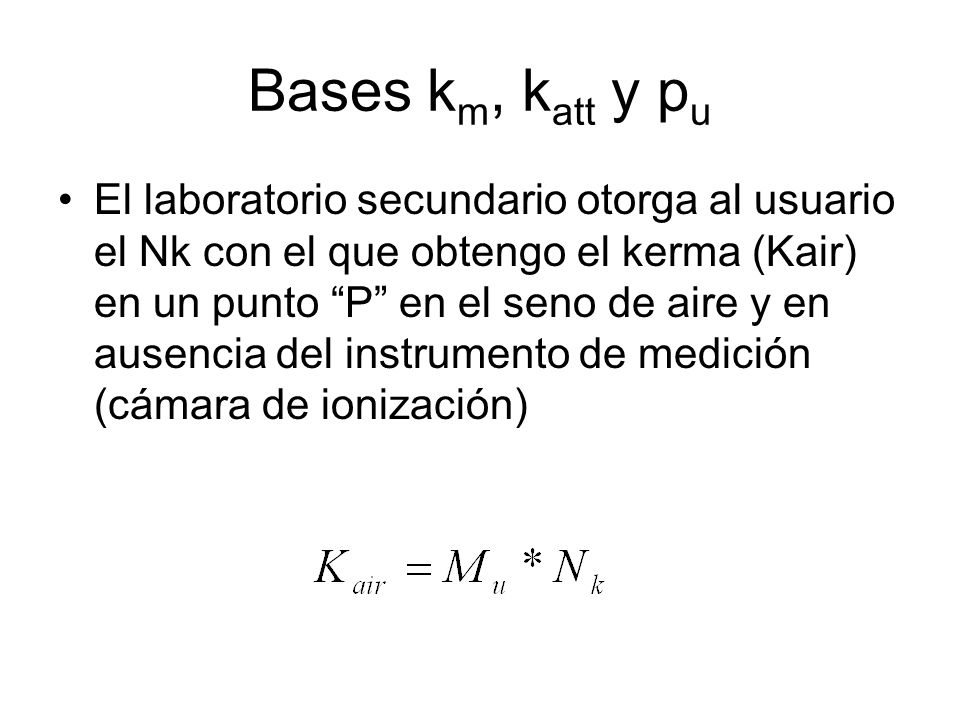

4 Bases k m, k att y p u El laboratorio secundario otorga al usuario el Nk con el que obtengo el kerma (Kair) en un punto P en el seno de aire y en ausencia del instrumento de medición (cámara de ionización)

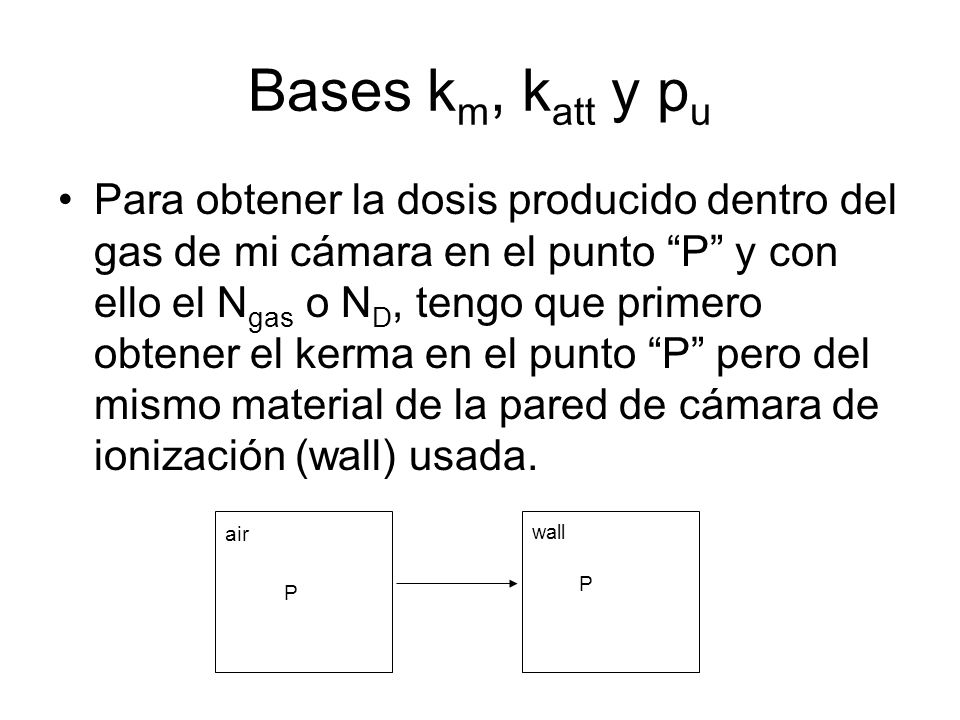

5 Bases k m, k att y p u Para obtener la dosis producido dentro del gas de mi cámara en el punto P y con ello el N gas o N D, tengo que primero obtener el kerma en el punto P pero del mismo material de la pared de cámara de ionización (wall) usada. air wall P P

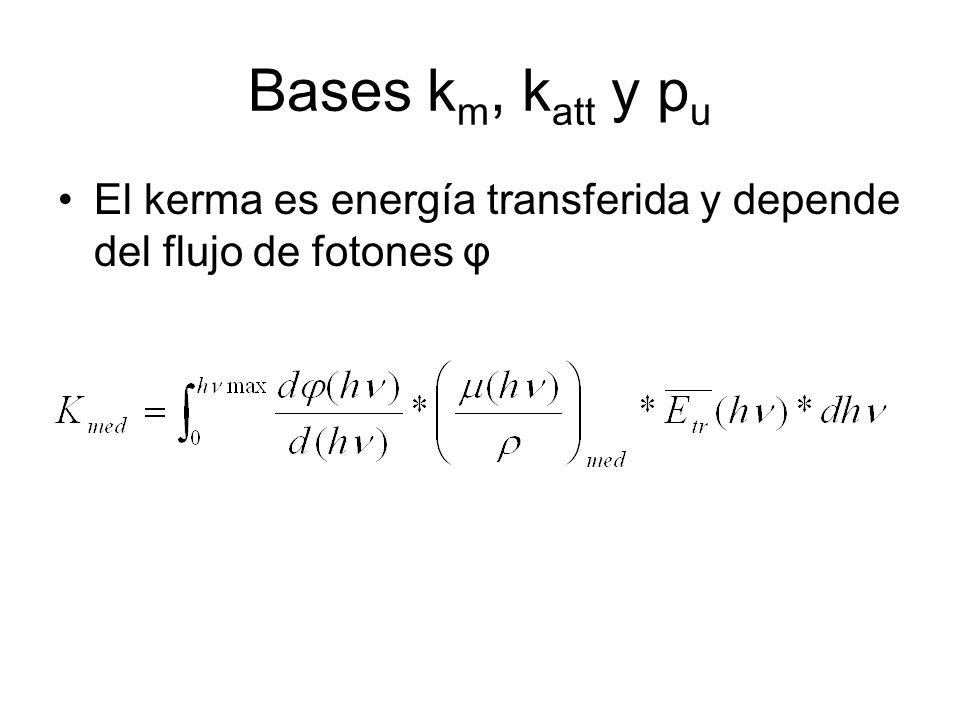

6 Bases k m, k att y p u El kerma es energía transferida y depende del flujo de fotones φ

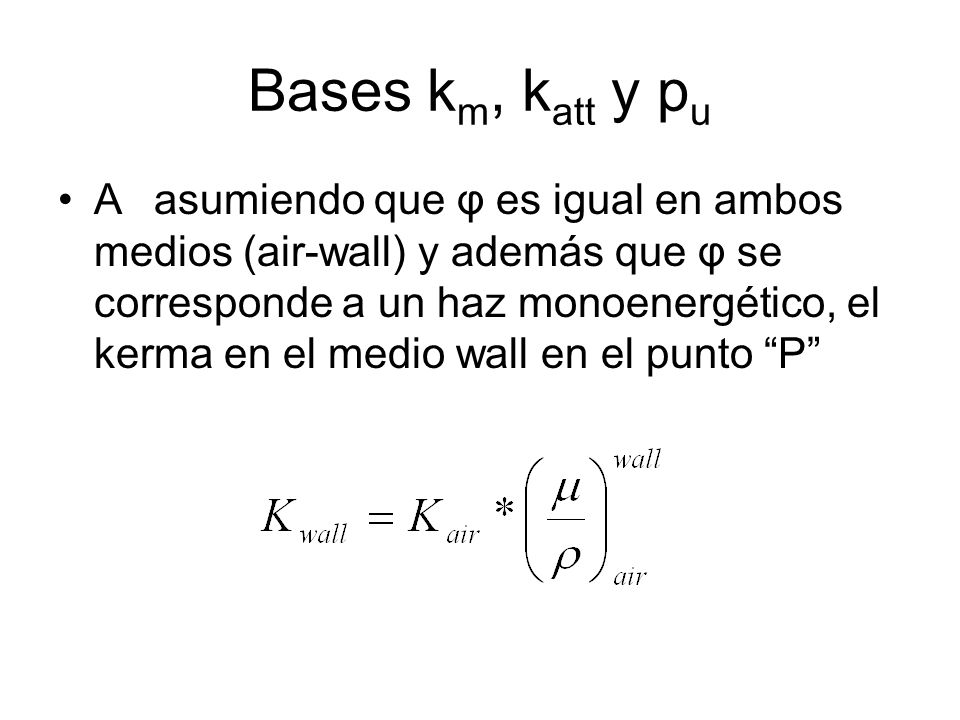

7 Bases k m, k att y p u Aasumiendo que φ es igual en ambos medios (air-wall) y además que φ se corresponde a un haz monoenergético, el kerma en el medio wall en el punto P

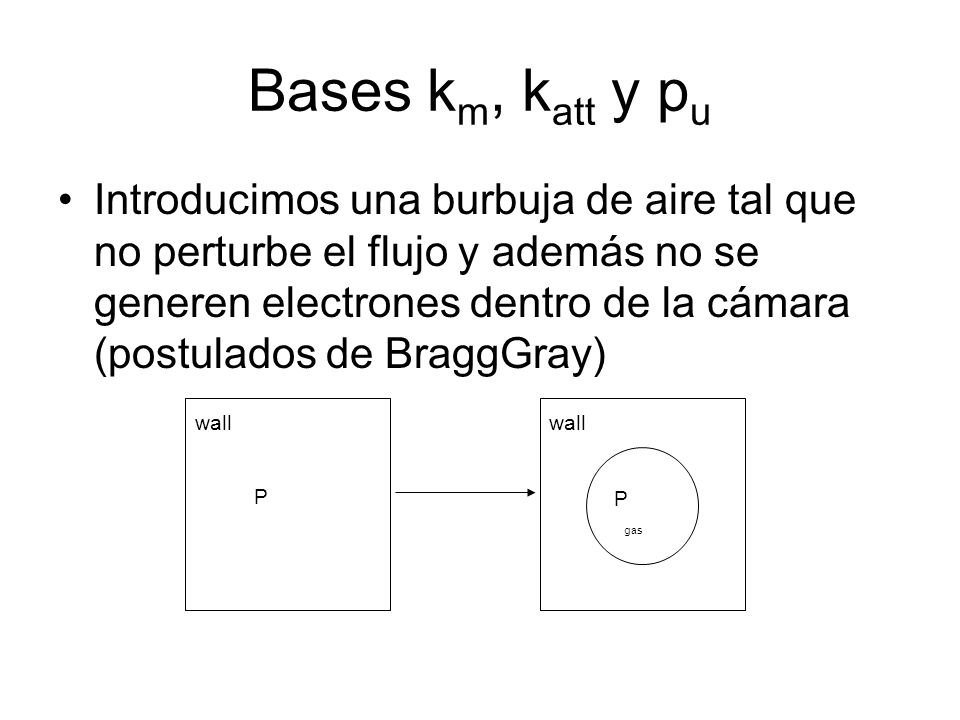

8 Bases k m, k att y p u Introducimos una burbuja de aire tal que no perturbe el flujo y además no se generen electrones dentro de la cámara (postulados de BraggGray) wall gas wall P P

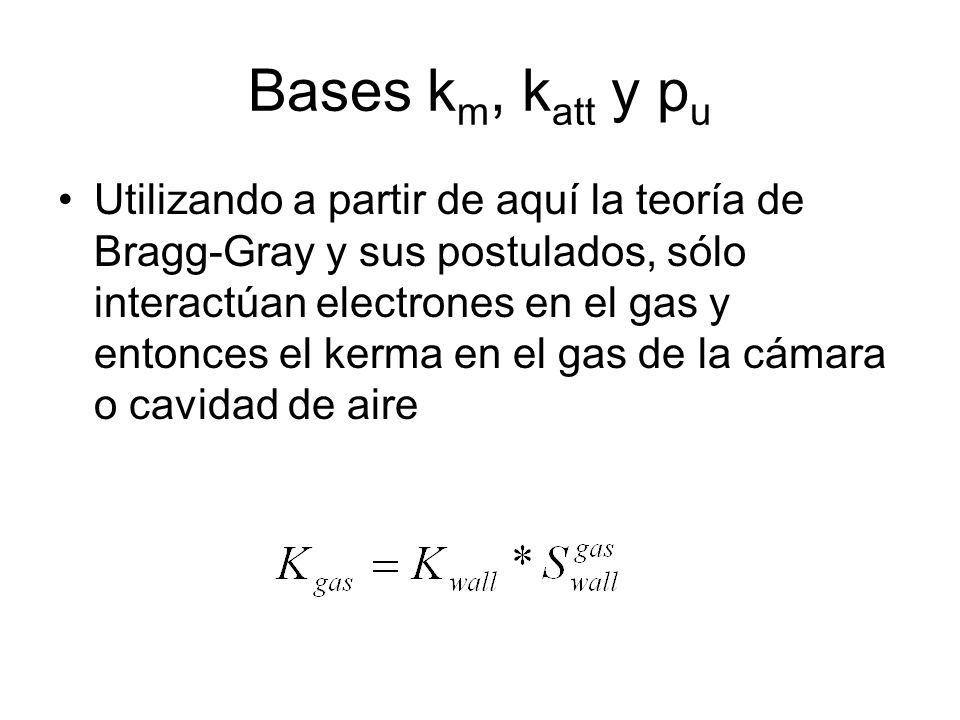

9 Bases k m, k att y p u Utilizando a partir de aquí la teoría de Bragg-Gray y sus postulados, sólo interactúan electrones en el gas y entonces el kerma en el gas de la cámara o cavidad de aire

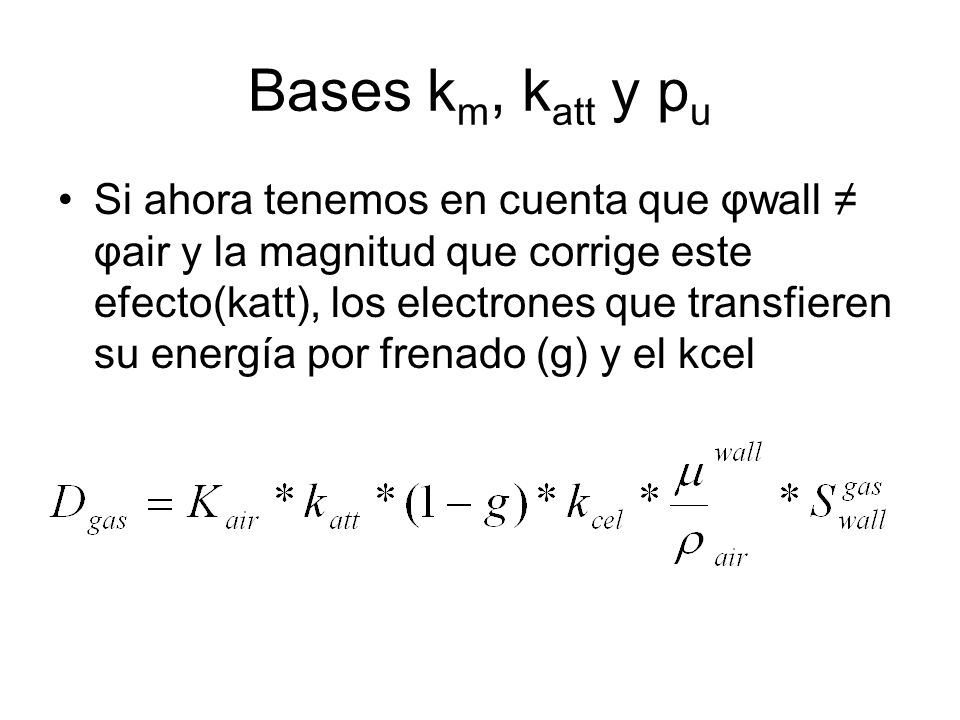

10 Bases k m, k att y p u Si ahora tenemos en cuenta que φwall φair y la magnitud que corrige este efecto(katt), los electrones que transfieren su energía por frenado (g) y el kcel

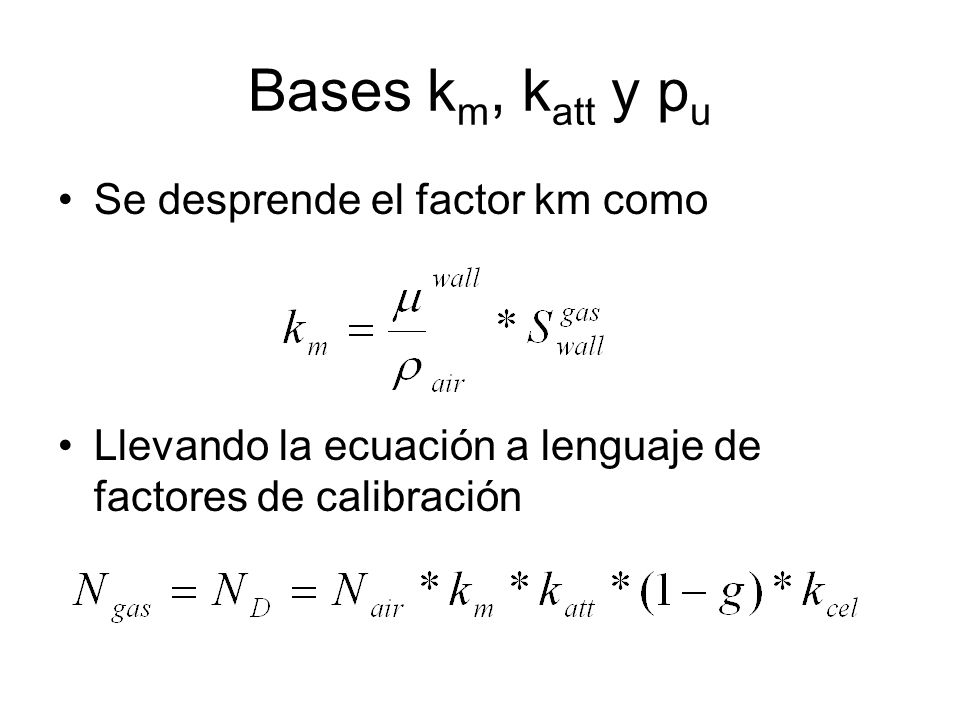

11 Bases k m, k att y p u Se desprende el factor km como Llevando la ecuación a lenguaje de factores de calibración

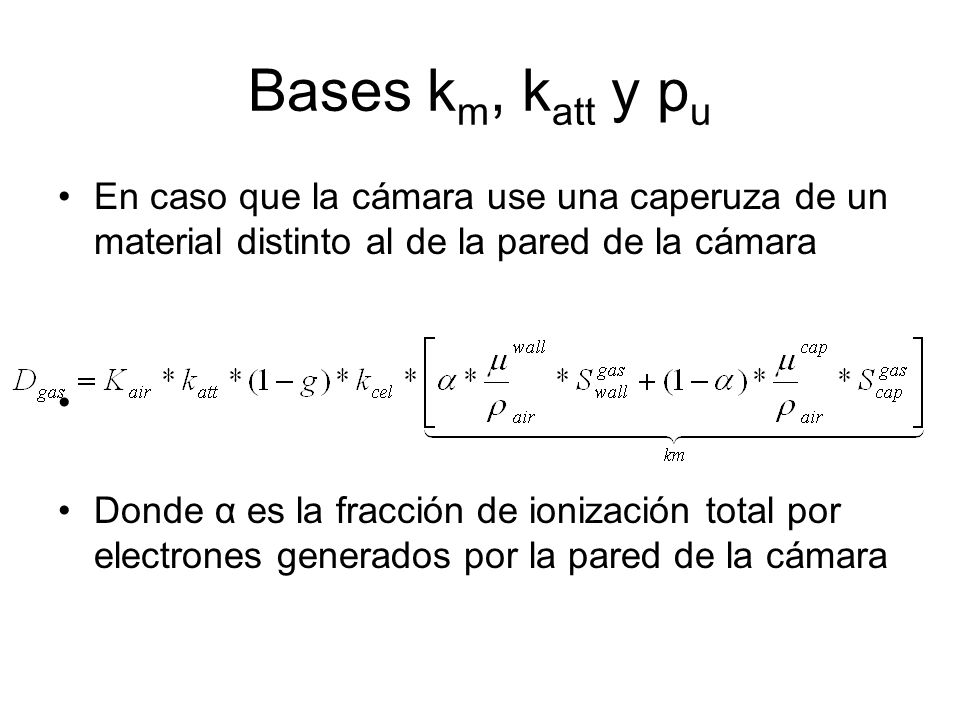

12 Bases k m, k att y p u En caso que la cámara use una caperuza de un material distinto al de la pared de la cámara Donde α es la fracción de ionización total por electrones generados por la pared de la cámara

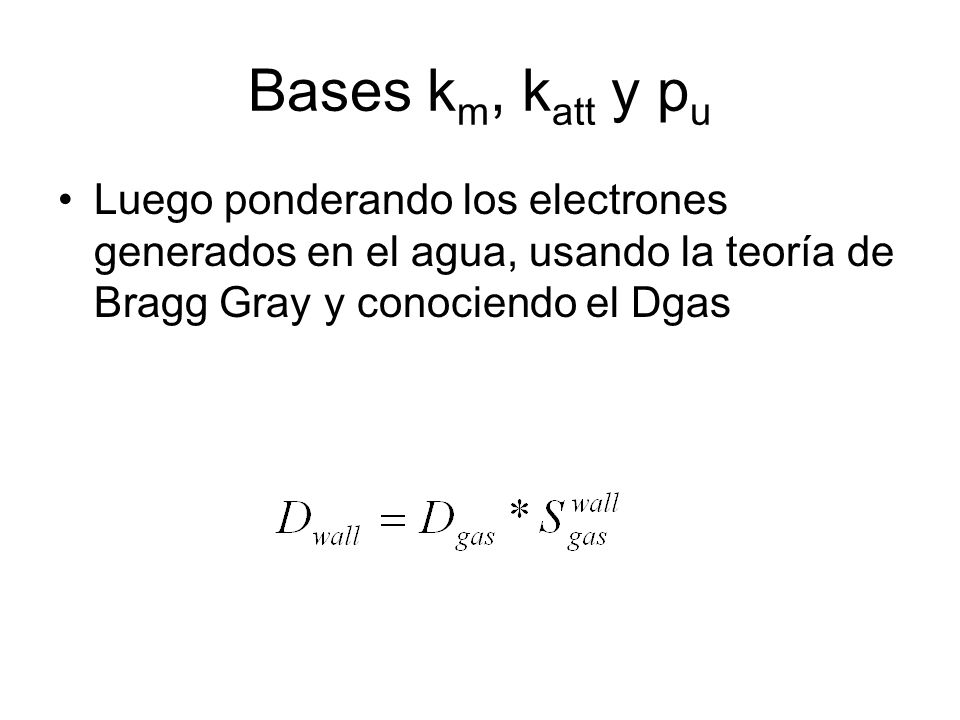

13 Bases k m, k att y p u Luego ponderando los electrones generados en el agua, usando la teoría de Bragg Gray y conociendo el Dgas

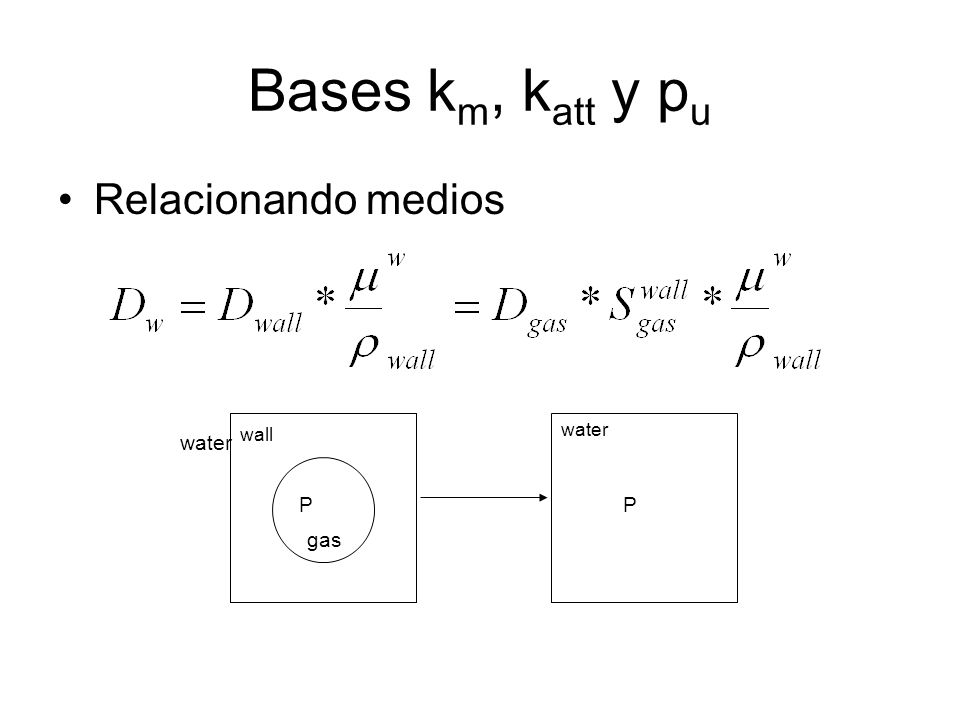

14 Bases k m, k att y p u Relacionando medios wall P gas PP water

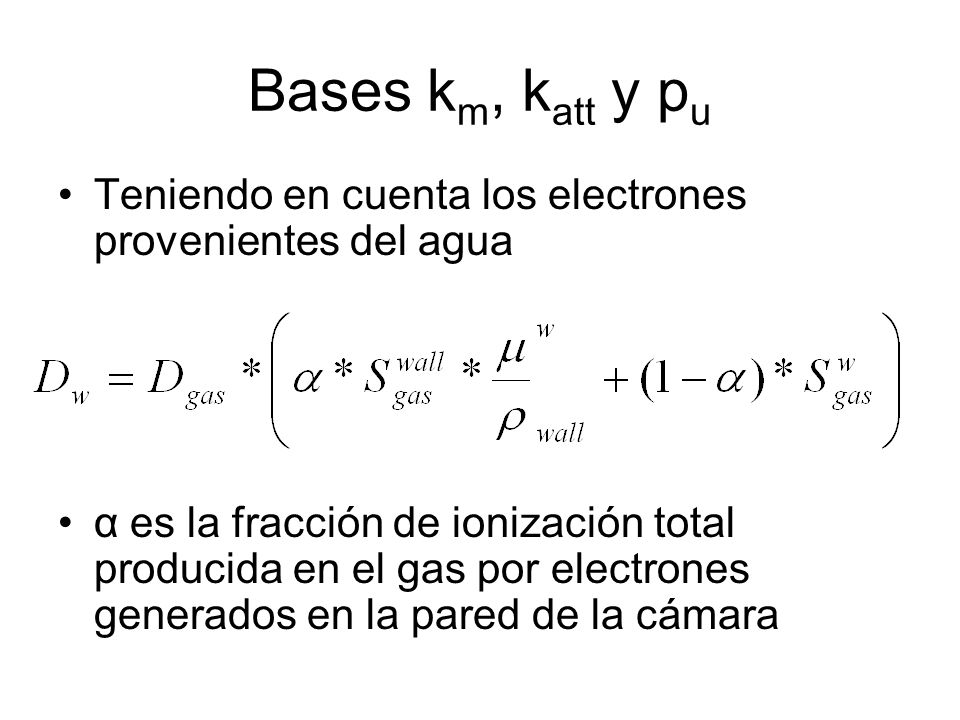

15 Bases k m, k att y p u Teniendo en cuenta los electrones provenientes del agua α es la fracción de ionización total producida en el gas por electrones generados en la pared de la cámara

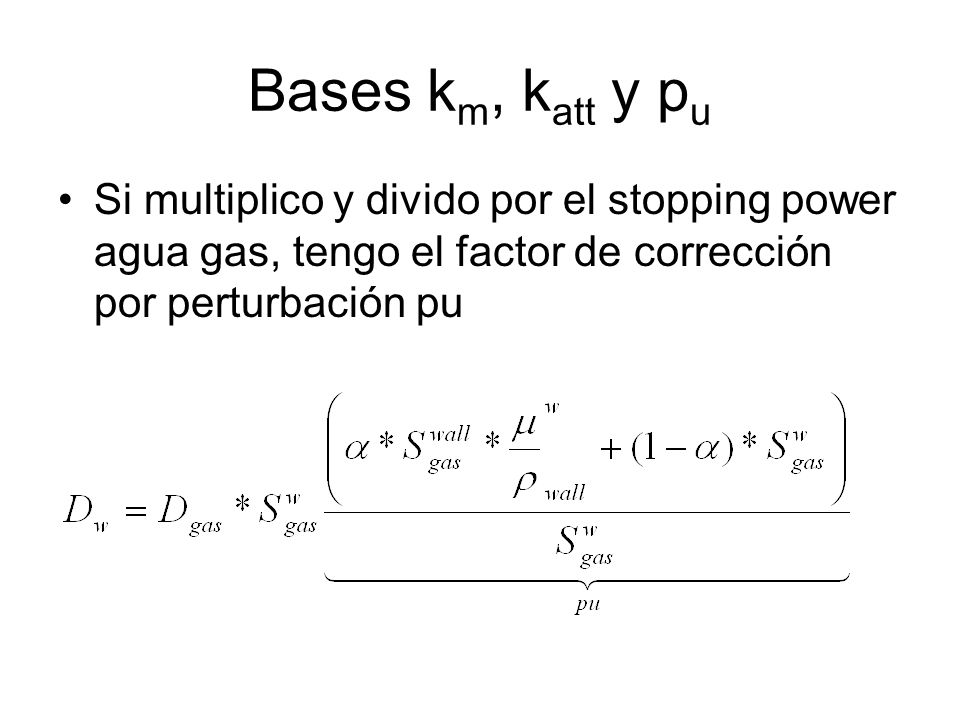

16 Bases k m, k att y p u Si multiplico y divido por el stopping power agua gas, tengo el factor de corrección por perturbación pu

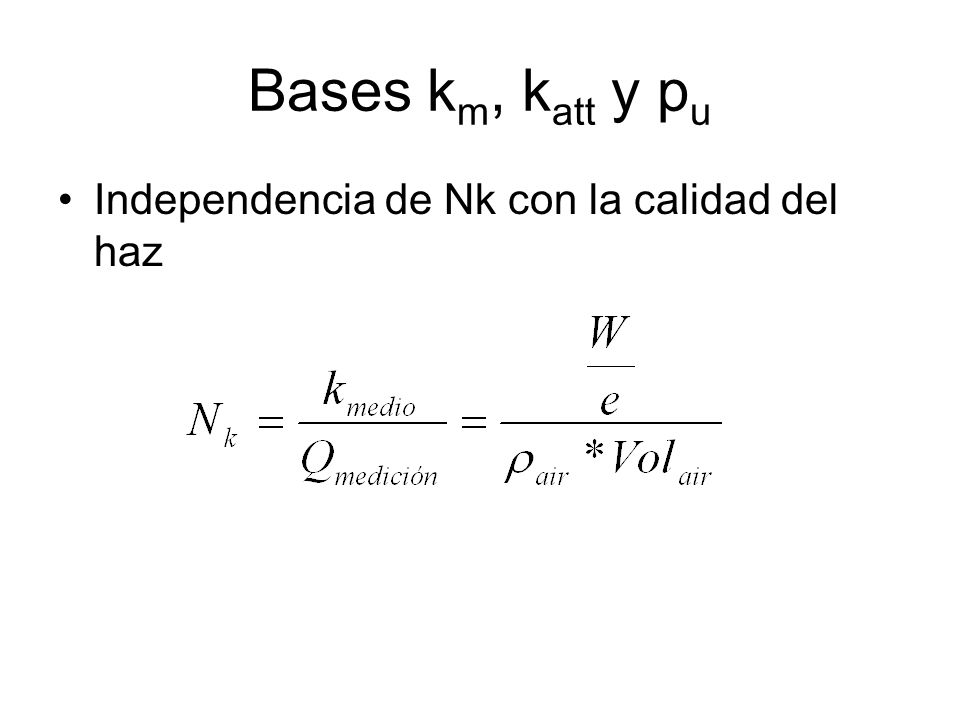

17 Bases k m, k att y p u Independencia de Nk con la calidad del haz

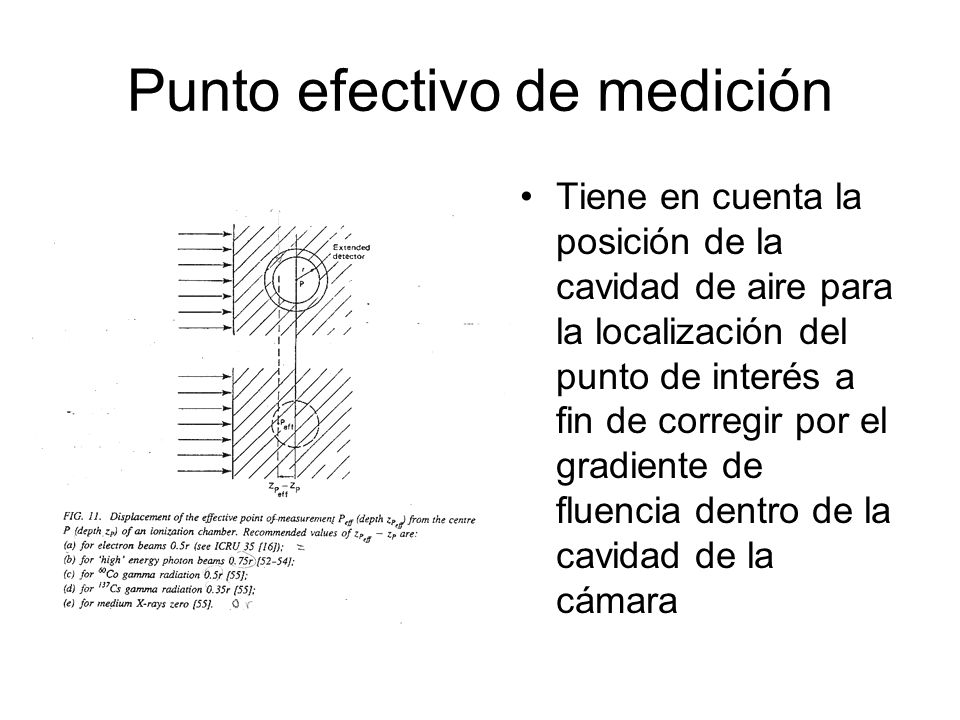

18 Punto efectivo de medición Tiene en cuenta la posición de la cavidad de aire para la localización del punto de interés a fin de corregir por el gradiente de fluencia dentro de la cavidad de la cámara

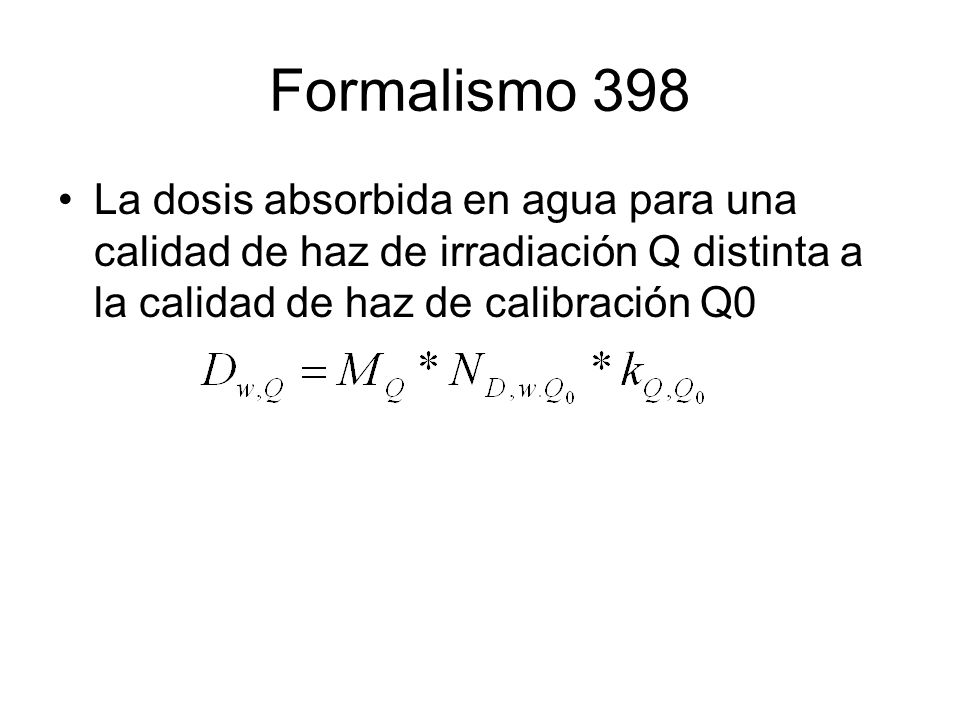

19 Formalismo 398 La dosis absorbida en agua para una calidad de haz de irradiación Q distinta a la calidad de haz de calibración Q0

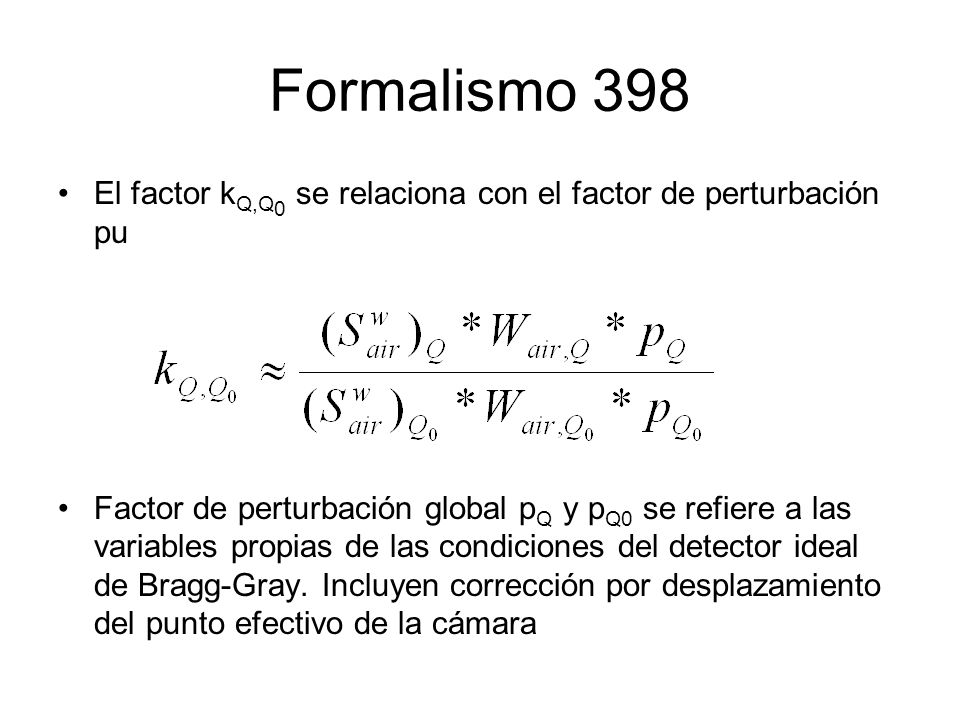

20 Formalismo 398 El factor k Q,Q 0 se relaciona con el factor de perturbación pu Factor de perturbación global p Q y p Q0 se refiere a las variables propias de las condiciones del detector ideal de Bragg-Gray. Incluyen corrección por desplazamiento del punto efectivo de la cámara

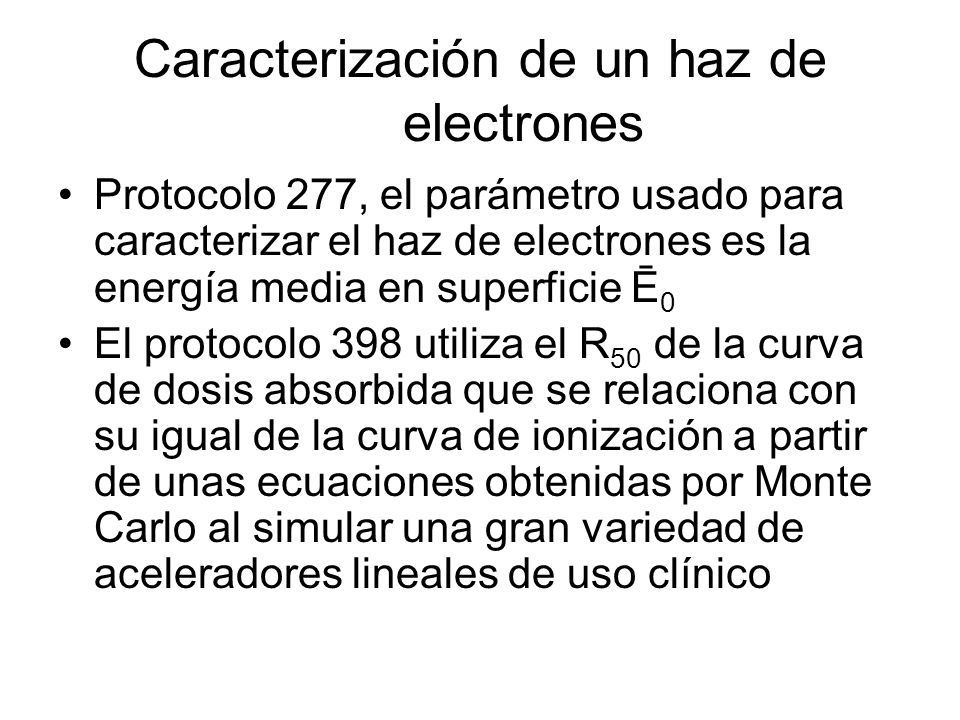

21 Caracterización de un haz de electrones Protocolo 277, el parámetro usado para caracterizar el haz de electrones es la energía media en superficie Ē 0 El protocolo 398 utiliza el R 50 de la curva de dosis absorbida que se relaciona con su igual de la curva de ionización a partir de unas ecuaciones obtenidas por Monte Carlo al simular una gran variedad de aceleradores lineales de uso clínico
