1 La cartografia d’allaus i la seva aplicació en la prevenció del risc
Pere Oller i Figueras Grup d’Enginyeria Geològica i Risc. Allaus 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

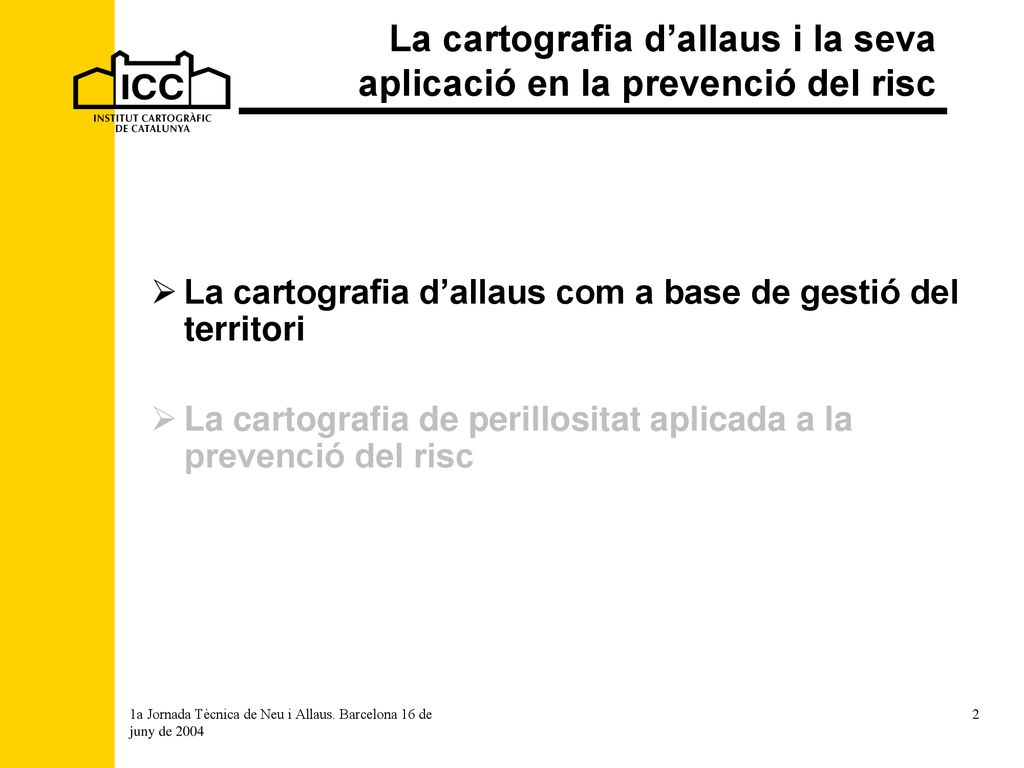

2 La cartografia d’allaus i la seva aplicació en la prevenció del risc
La cartografia d’allaus com a base de gestió del territori La cartografia de perillositat aplicada a la prevenció del risc 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

3 La cartografia d’allaus i la seva aplicació en la prevenció del risc

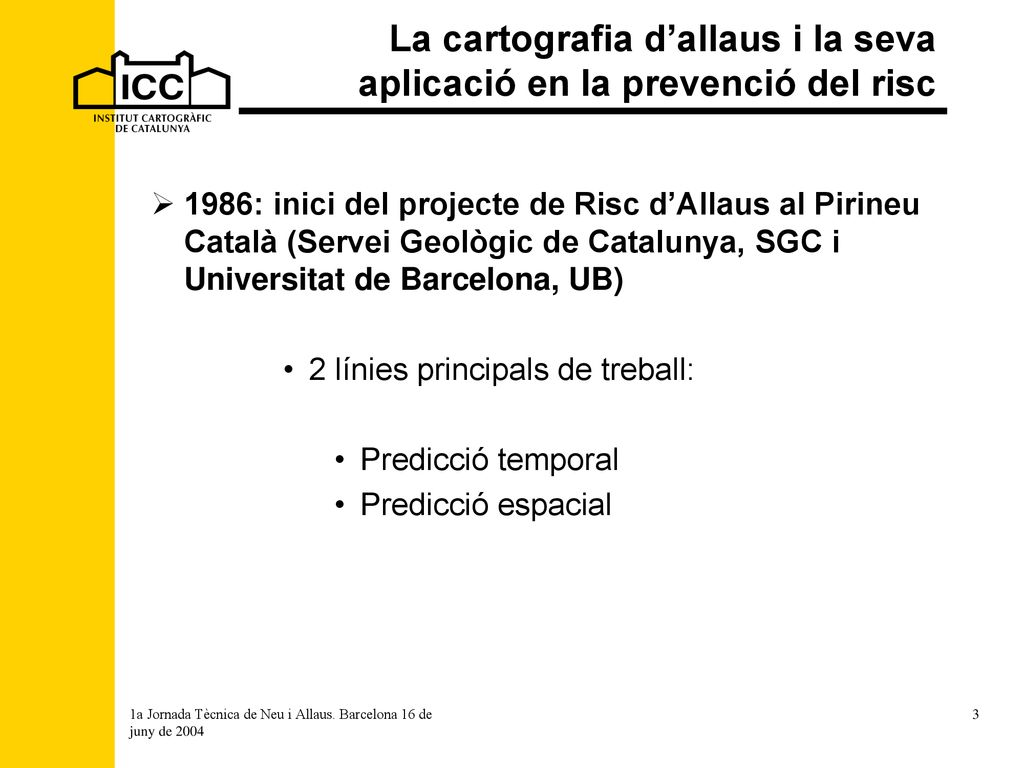

1986: inici del projecte de Risc d’Allaus al Pirineu Català (Servei Geològic de Catalunya, SGC i Universitat de Barcelona, UB) 2 línies principals de treball: Predicció temporal Predicció espacial 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

4 La cartografia d’allaus i la seva aplicació en la prevenció del risc

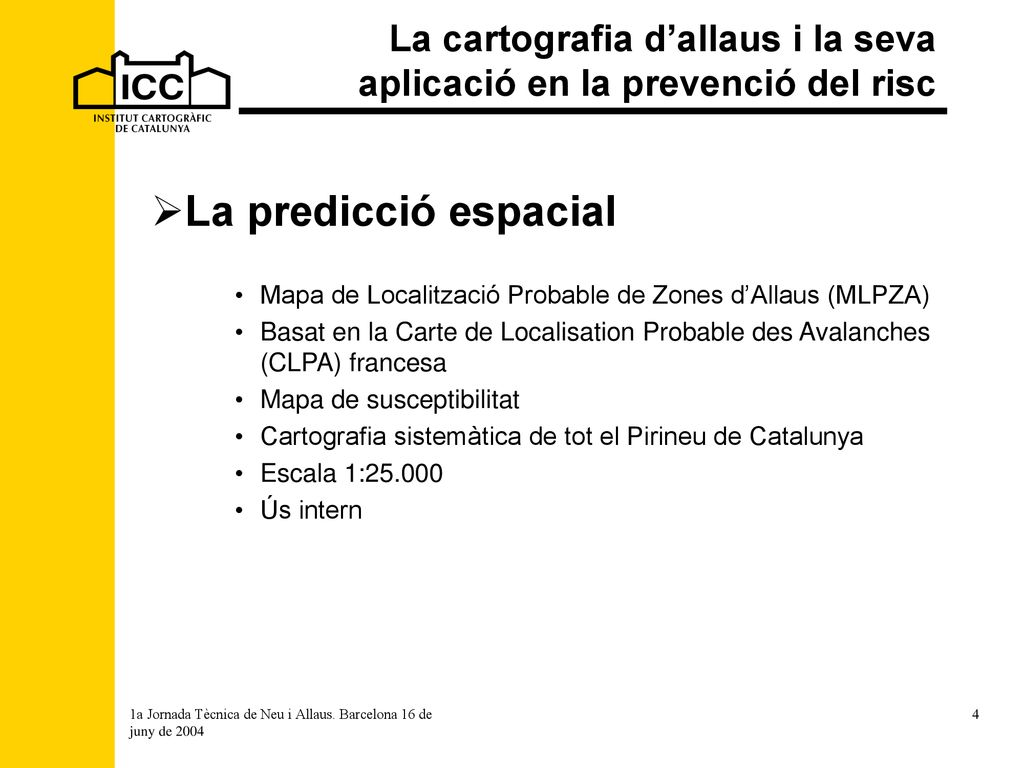

La predicció espacial Mapa de Localització Probable de Zones d’Allaus (MLPZA) Basat en la Carte de Localisation Probable des Avalanches (CLPA) francesa Mapa de susceptibilitat Cartografia sistemàtica de tot el Pirineu de Catalunya Escala 1:25.000 Ús intern 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

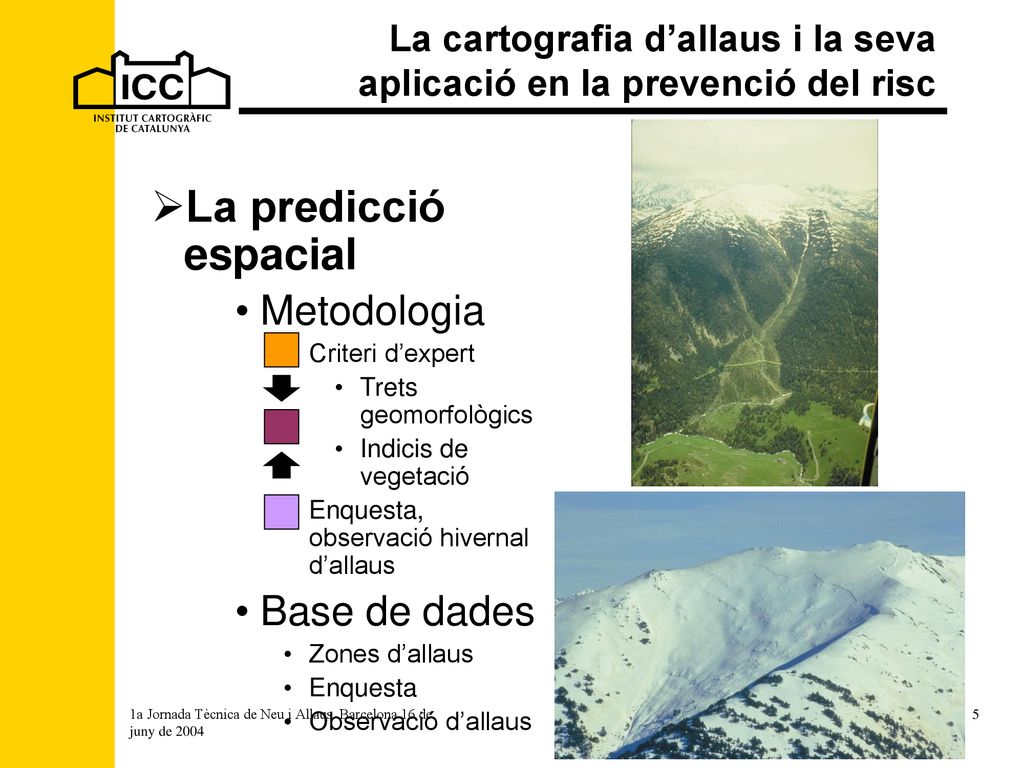

5 La cartografia d’allaus i la seva aplicació en la prevenció del risc
La predicció espacial Metodologia Criteri d’expert Trets geomorfològics Indicis de vegetació Enquesta, observació hivernal d’allaus Base de dades Zones d’allaus Enquesta Observació d’allaus 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

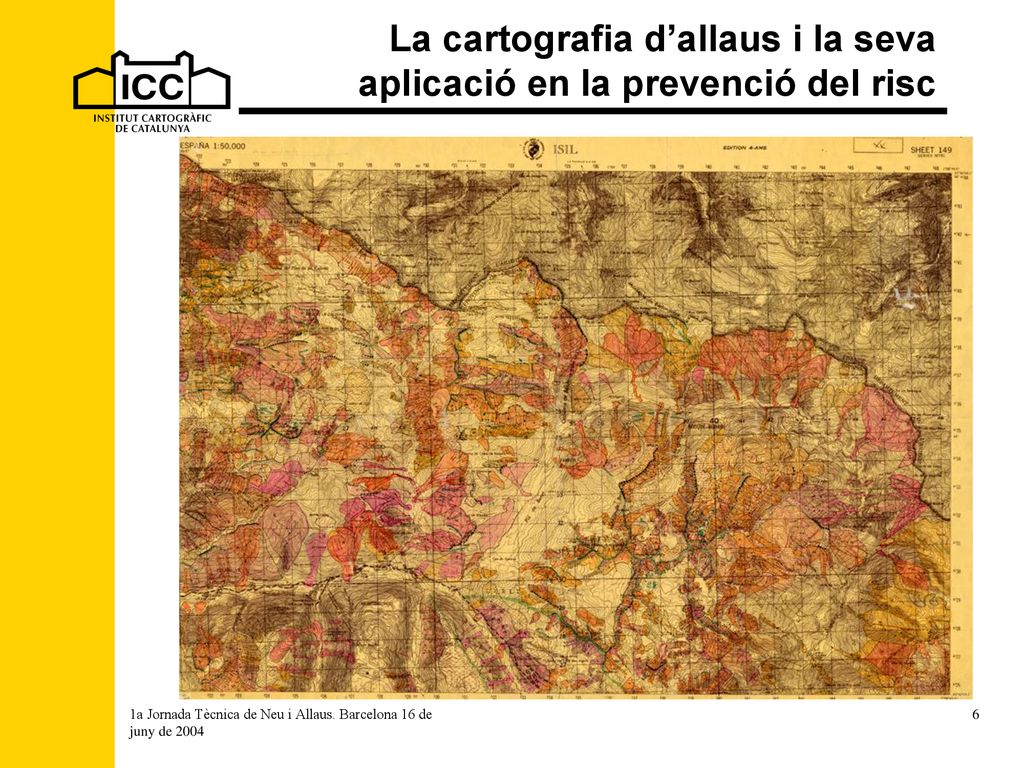

6 La cartografia d’allaus i la seva aplicació en la prevenció del risc
1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

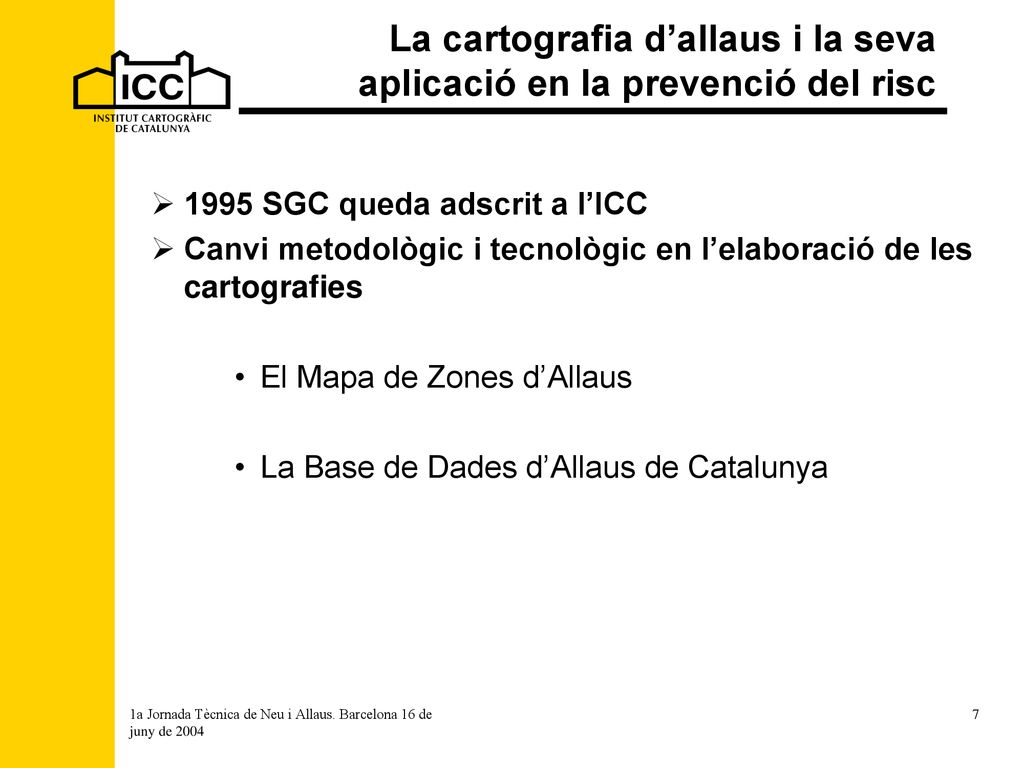

7 La cartografia d’allaus i la seva aplicació en la prevenció del risc
1995 SGC queda adscrit a l’ICC Canvi metodològic i tecnològic en l’elaboració de les cartografies El Mapa de Zones d’Allaus La Base de Dades d’Allaus de Catalunya 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

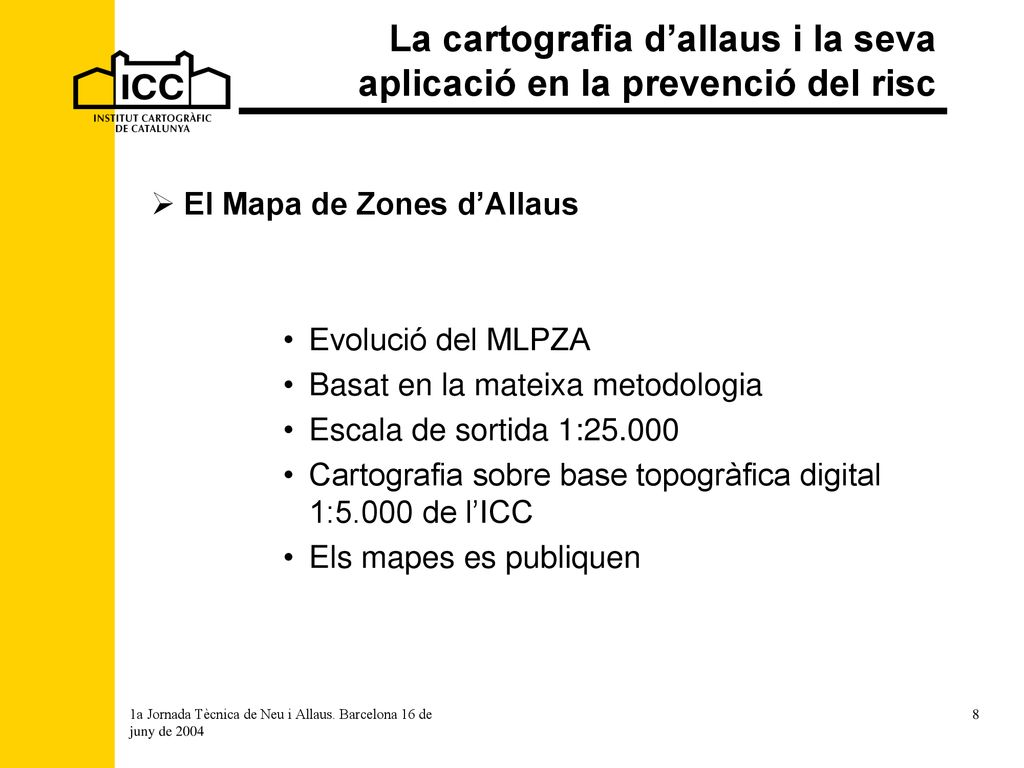

8 La cartografia d’allaus i la seva aplicació en la prevenció del risc
El Mapa de Zones d’Allaus Evolució del MLPZA Basat en la mateixa metodologia Escala de sortida 1:25.000 Cartografia sobre base topogràfica digital 1:5.000 de l’ICC Els mapes es publiquen 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

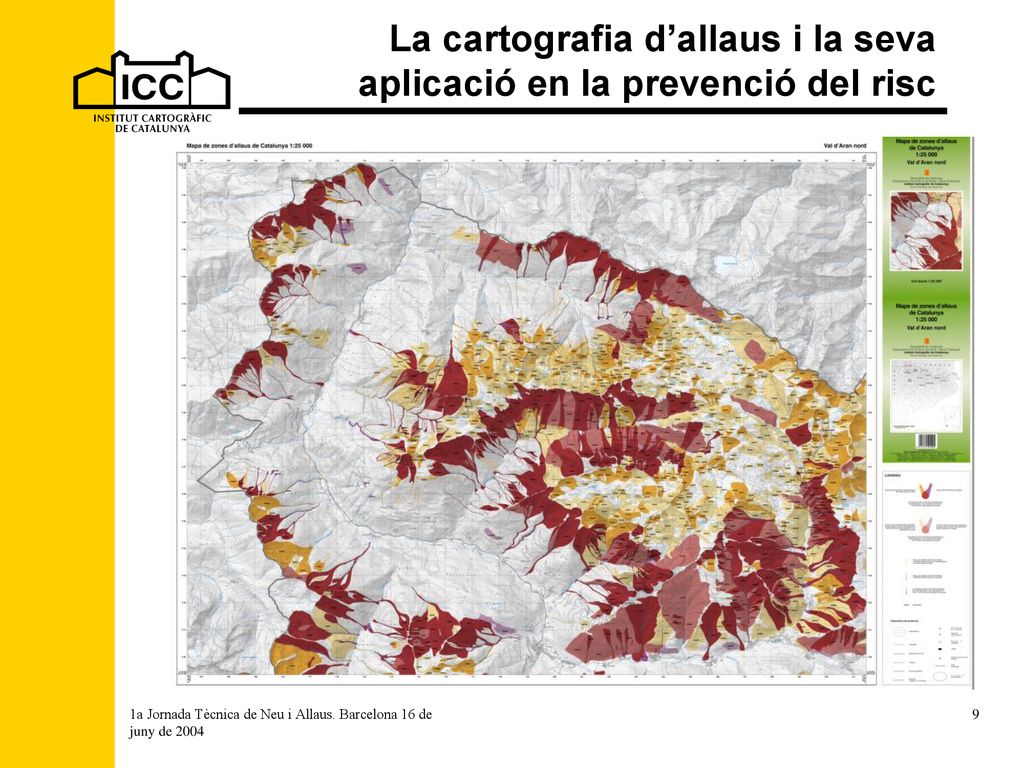

9 La cartografia d’allaus i la seva aplicació en la prevenció del risc
1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

10 La cartografia d’allaus i la seva aplicació en la prevenció del risc

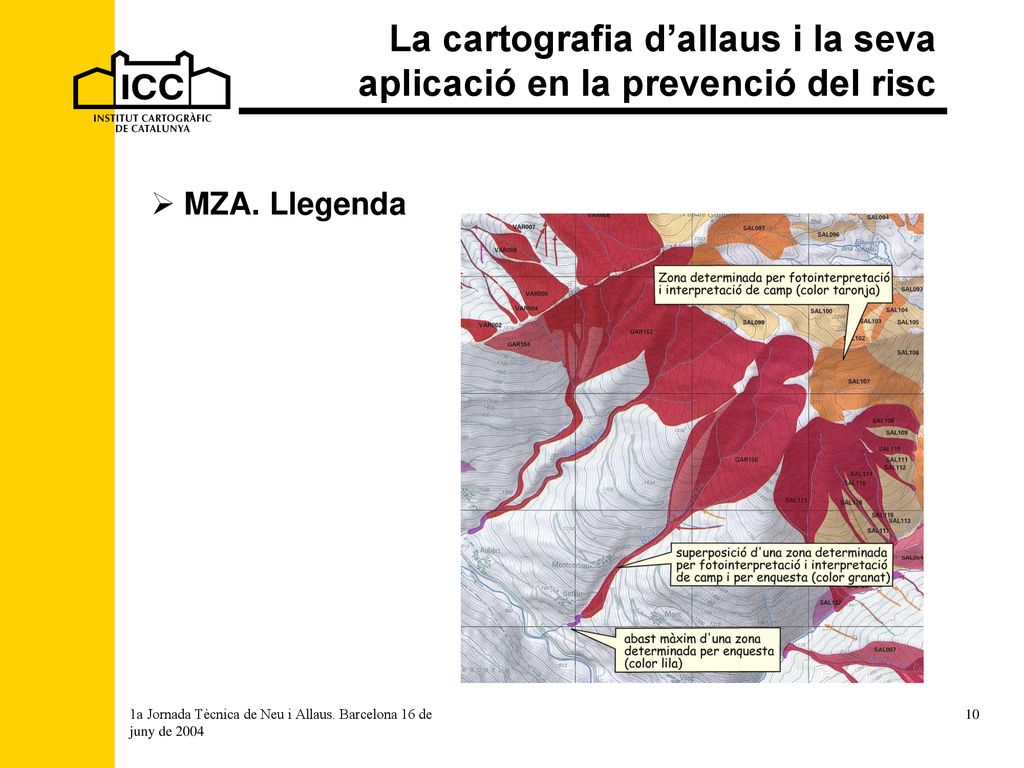

MZA. Llegenda 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

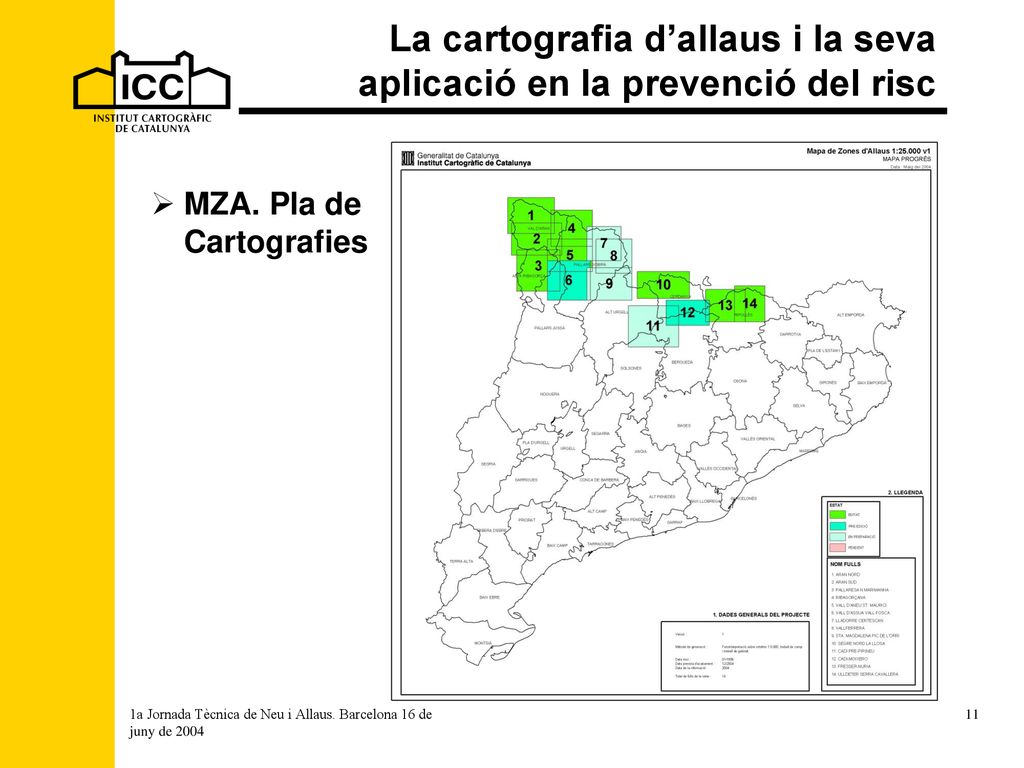

11 La cartografia d’allaus i la seva aplicació en la prevenció del risc
MZA. Pla de Cartografies 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

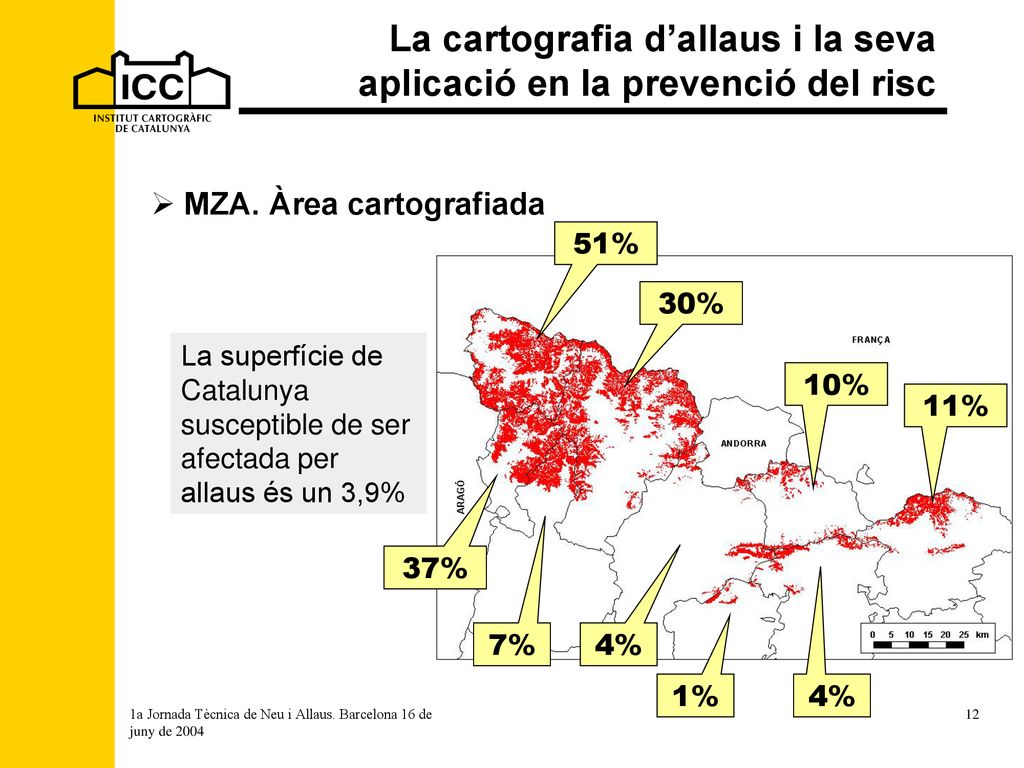

12 La cartografia d’allaus i la seva aplicació en la prevenció del risc
MZA. Àrea cartografiada 51% 30% La superfície de Catalunya susceptible de ser afectada per allaus és un 3,9% 10% 11% 37% 7% 4% 1% 4% 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

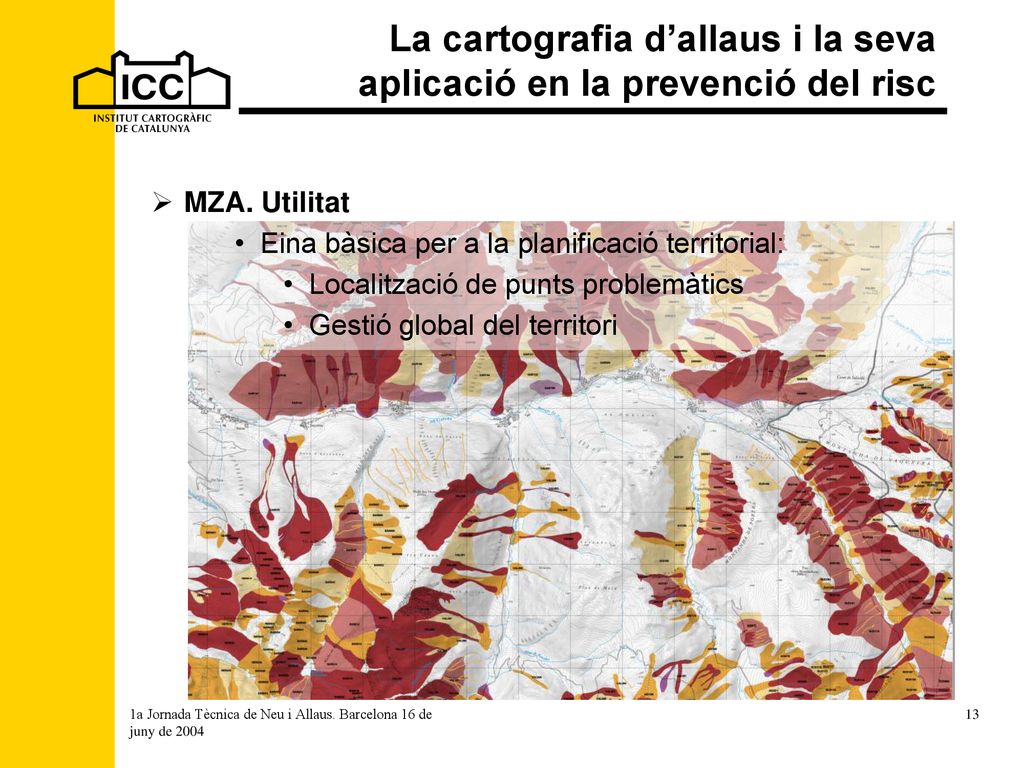

13 La cartografia d’allaus i la seva aplicació en la prevenció del risc
MZA. Utilitat Eina bàsica per a la planificació territorial: Localització de punts problemàtics Gestió global del territori 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

14 La cartografia d’allaus i la seva aplicació en la prevenció del risc

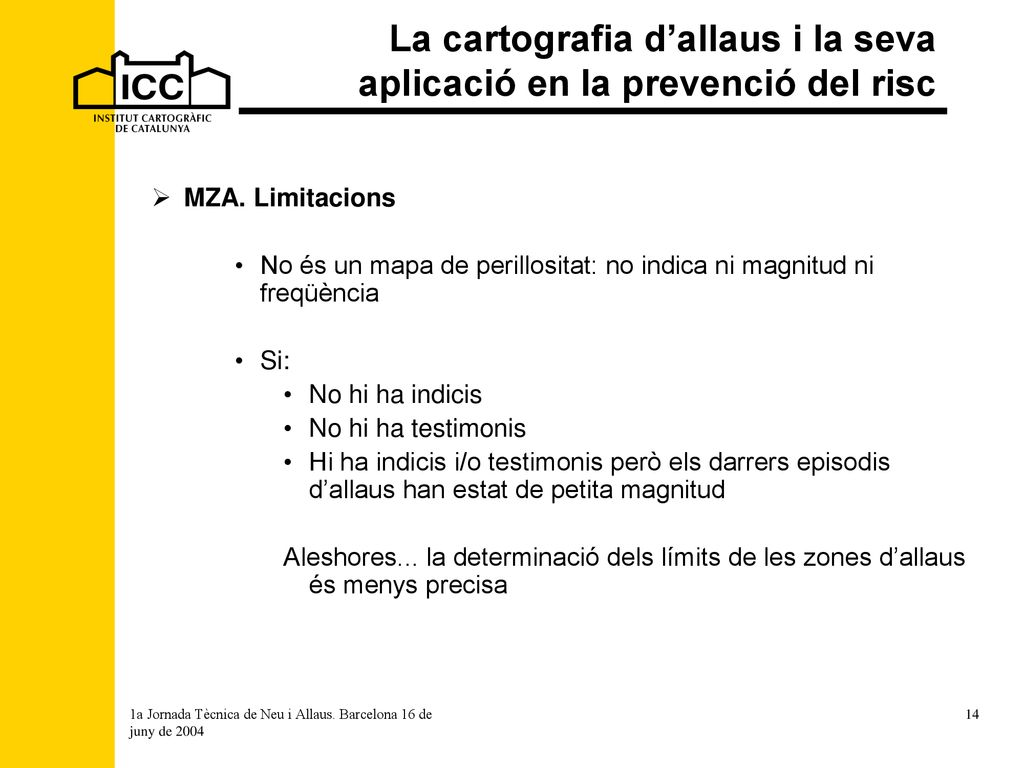

MZA. Limitacions No és un mapa de perillositat: no indica ni magnitud ni freqüència Si: No hi ha indicis No hi ha testimonis Hi ha indicis i/o testimonis però els darrers episodis d’allaus han estat de petita magnitud Aleshores... la determinació dels límits de les zones d’allaus és menys precisa 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

15 La cartografia d’allaus i la seva aplicació en la prevenció del risc

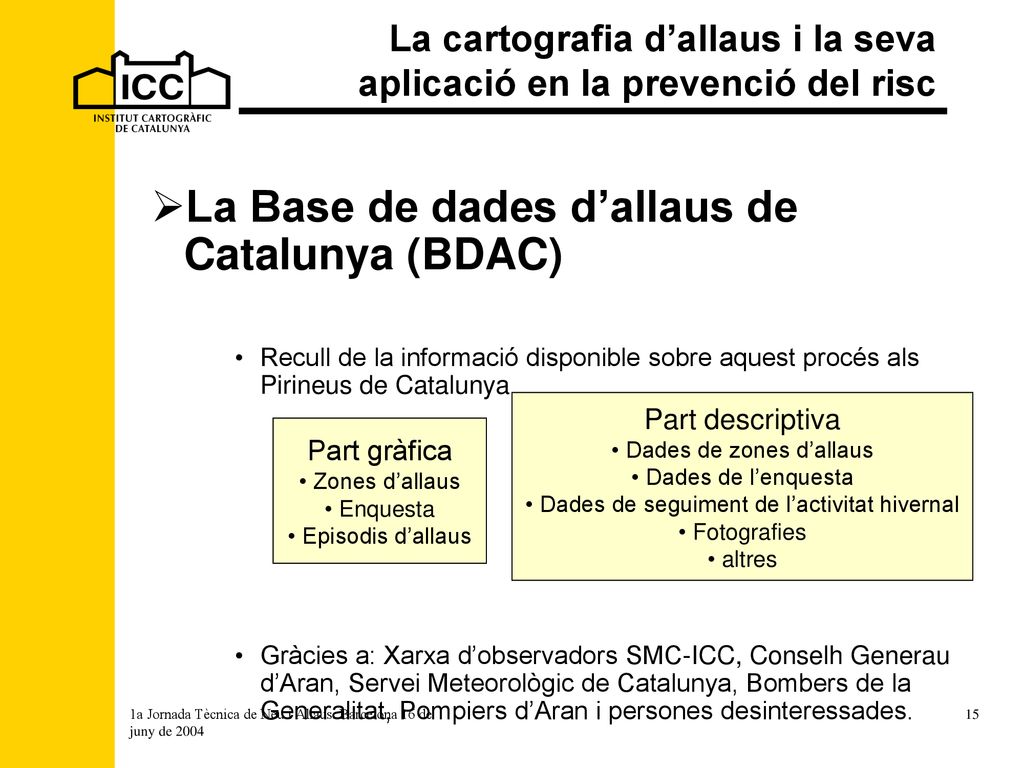

La Base de dades d’allaus de Catalunya (BDAC) Recull de la informació disponible sobre aquest procés als Pirineus de Catalunya Gràcies a: Xarxa d’observadors SMC-ICC, Conselh Generau d’Aran, Servei Meteorològic de Catalunya, Bombers de la Generalitat, Pompiers d’Aran i persones desinteressades. Part descriptiva Dades de zones d’allaus Dades de l’enquesta Dades de seguiment de l’activitat hivernal Fotografies altres Part gràfica Zones d’allaus Enquesta Episodis d’allaus 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

16 La cartografia d’allaus i la seva aplicació en la prevenció del risc

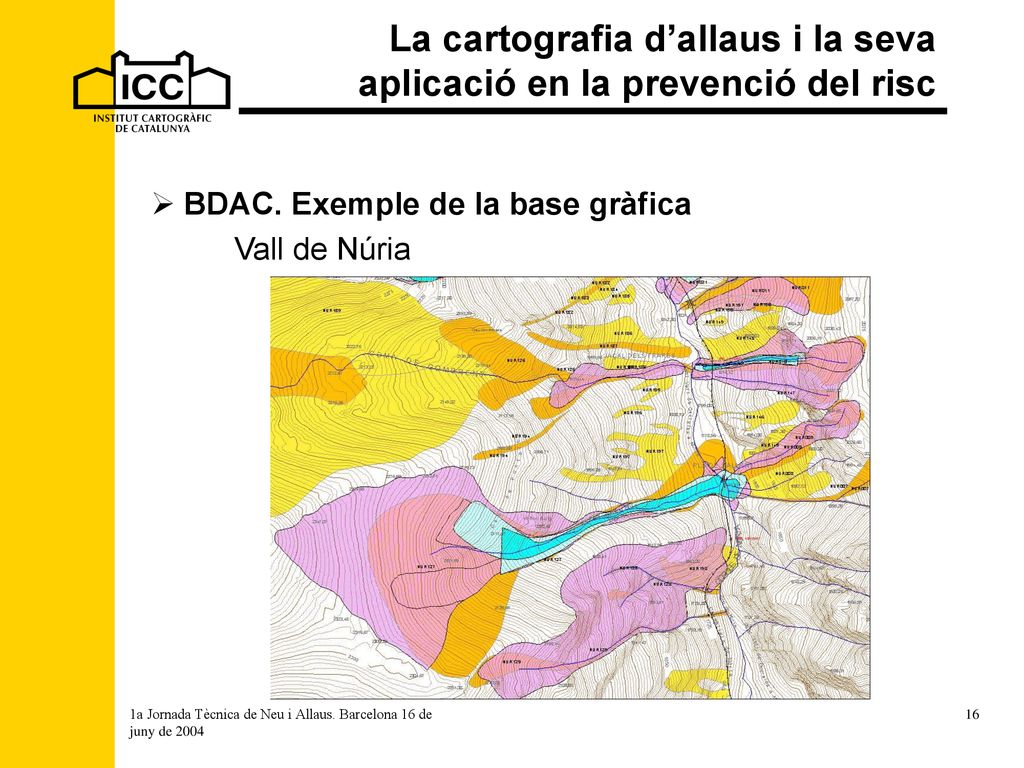

BDAC. Exemple de la base gràfica Vall de Núria 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

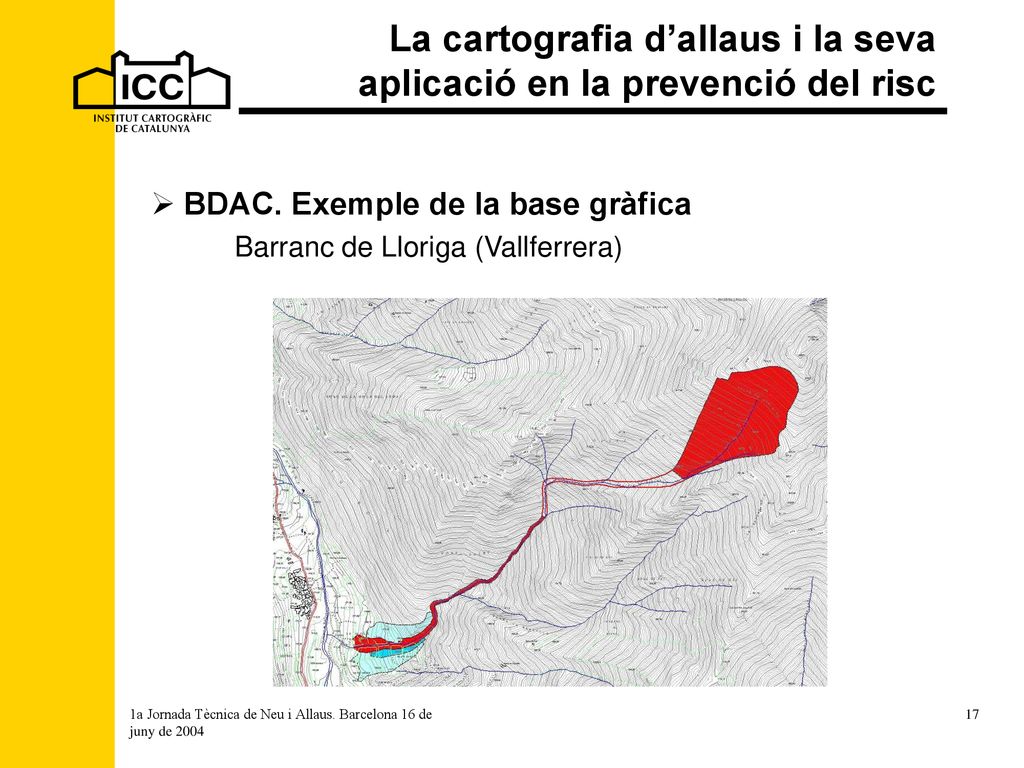

17 La cartografia d’allaus i la seva aplicació en la prevenció del risc
BDAC. Exemple de la base gràfica Barranc de Lloriga (Vallferrera) 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

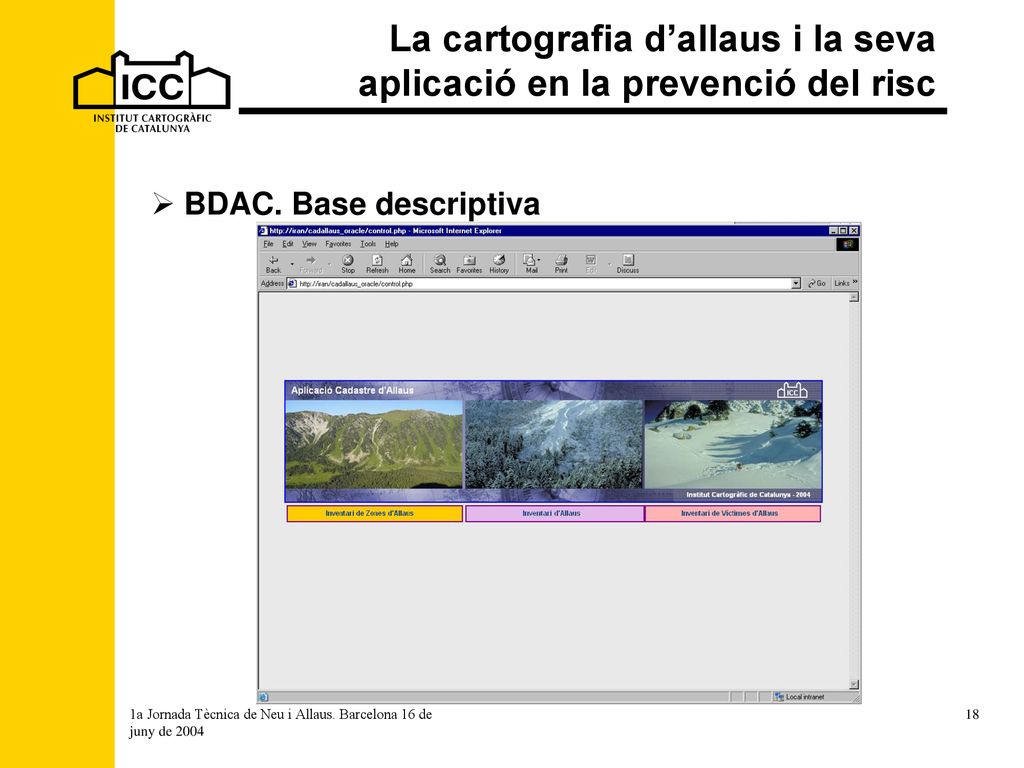

18 La cartografia d’allaus i la seva aplicació en la prevenció del risc
BDAC. Base descriptiva 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

19 La cartografia d’allaus i la seva aplicació en la prevenció del risc

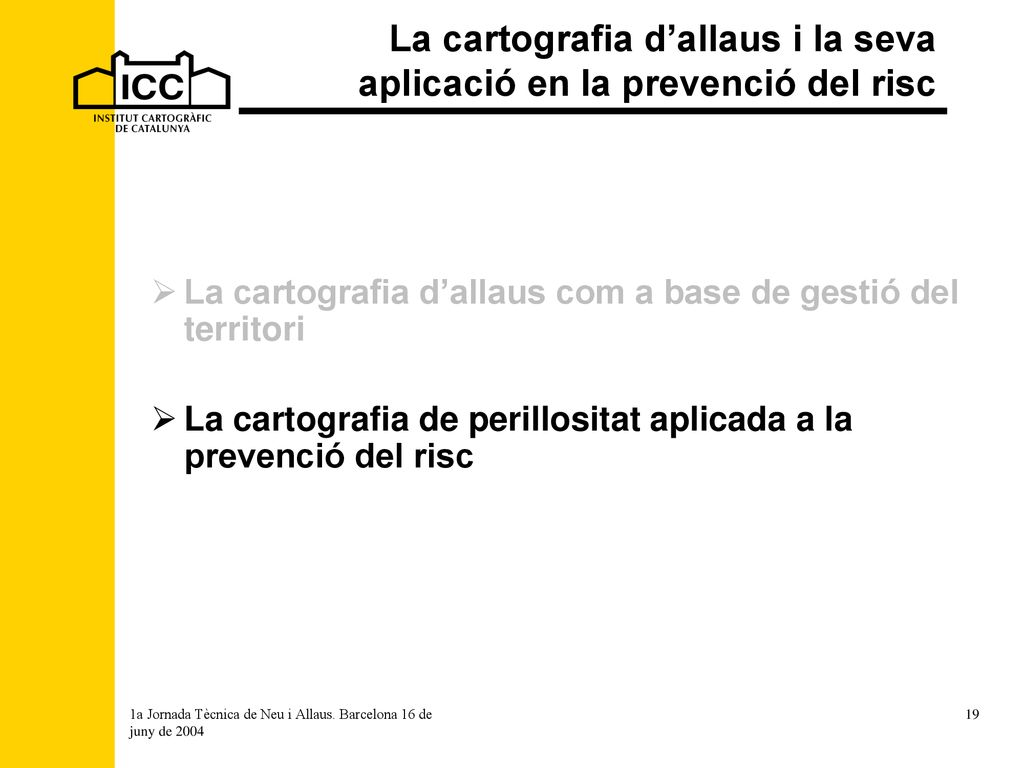

La cartografia d’allaus com a base de gestió del territori La cartografia de perillositat aplicada a la prevenció del risc 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

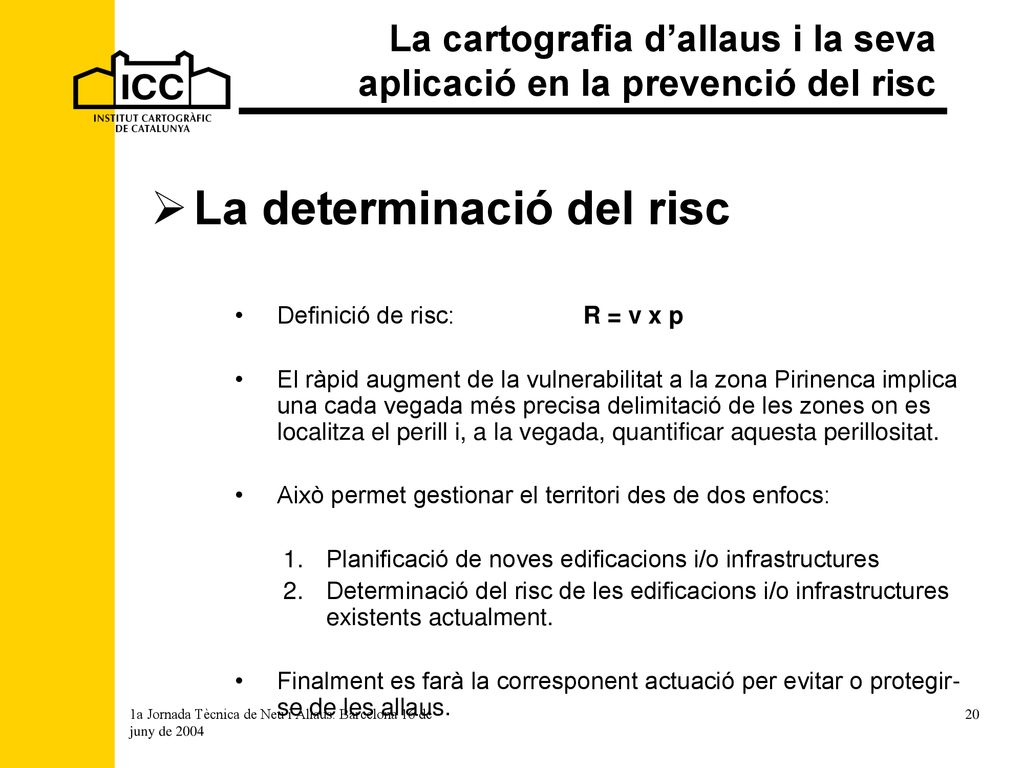

20 La cartografia d’allaus i la seva aplicació en la prevenció del risc
La determinació del risc Definició de risc: R = v x p El ràpid augment de la vulnerabilitat a la zona Pirinenca implica una cada vegada més precisa delimitació de les zones on es localitza el perill i, a la vegada, quantificar aquesta perillositat. Això permet gestionar el territori des de dos enfocs: Planificació de noves edificacions i/o infrastructures Determinació del risc de les edificacions i/o infrastructures existents actualment. Finalment es farà la corresponent actuació per evitar o protegir-se de les allaus. 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

21 La cartografia d’allaus i la seva aplicació en la prevenció del risc

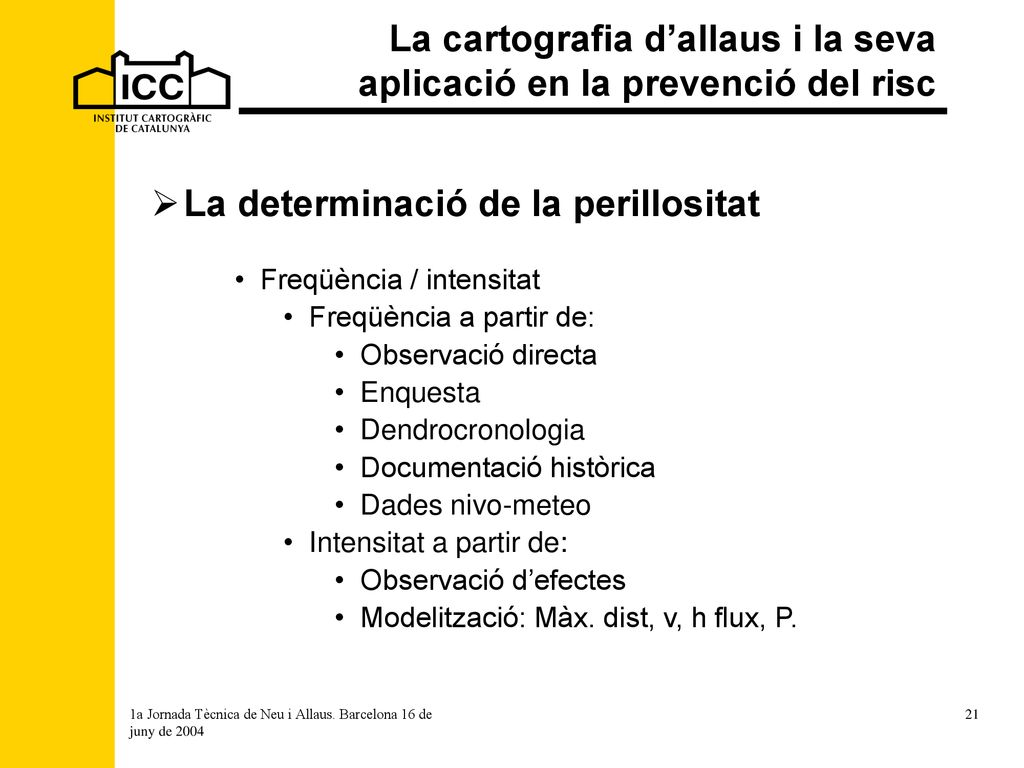

La determinació de la perillositat Freqüència / intensitat Freqüència a partir de: Observació directa Enquesta Dendrocronologia Documentació històrica Dades nivo-meteo Intensitat a partir de: Observació d’efectes Modelització: Màx. dist, v, h flux, P. 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

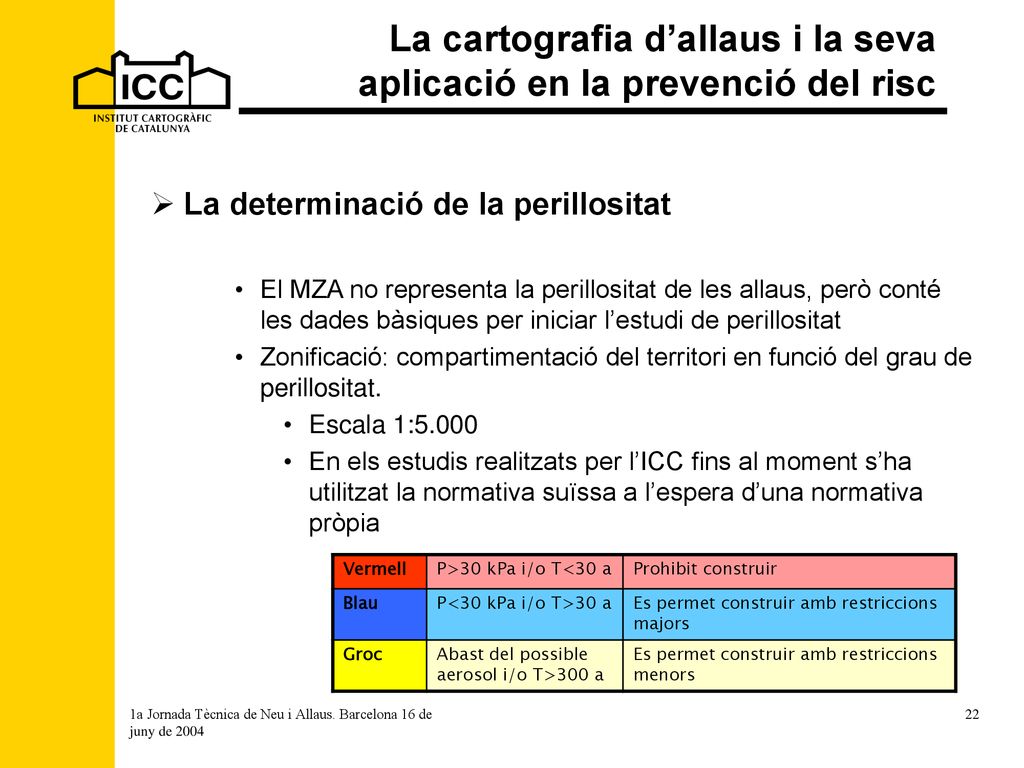

22 La cartografia d’allaus i la seva aplicació en la prevenció del risc
La determinació de la perillositat El MZA no representa la perillositat de les allaus, però conté les dades bàsiques per iniciar l’estudi de perillositat Zonificació: compartimentació del territori en funció del grau de perillositat. Escala 1:5.000 En els estudis realitzats per l’ICC fins al moment s’ha utilitzat la normativa suïssa a l’espera d’una normativa pròpia Vermell P>30 kPa i/o T<30 a Prohibit construir Blau P<30 kPa i/o T>30 a Es permet construir amb restriccions majors Groc Abast del possible aerosol i/o T>300 a Es permet construir amb restriccions menors 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

23 La cartografia d’allaus i la seva aplicació en la prevenció del risc

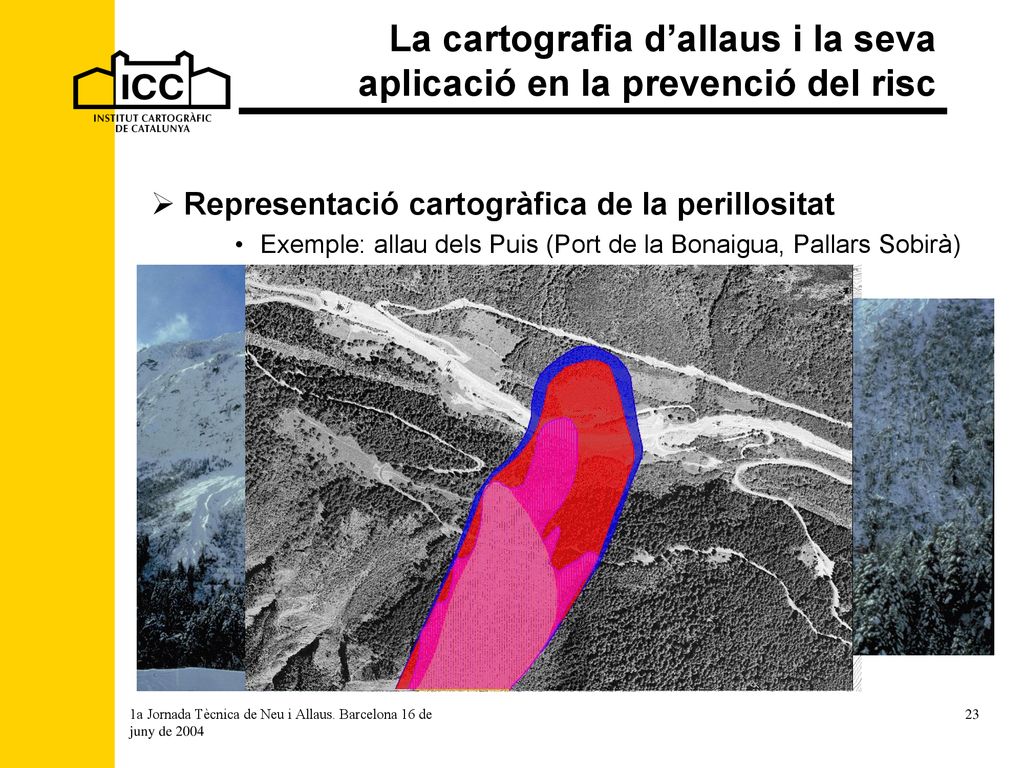

Representació cartogràfica de la perillositat Exemple: allau dels Puis (Port de la Bonaigua, Pallars Sobirà) 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

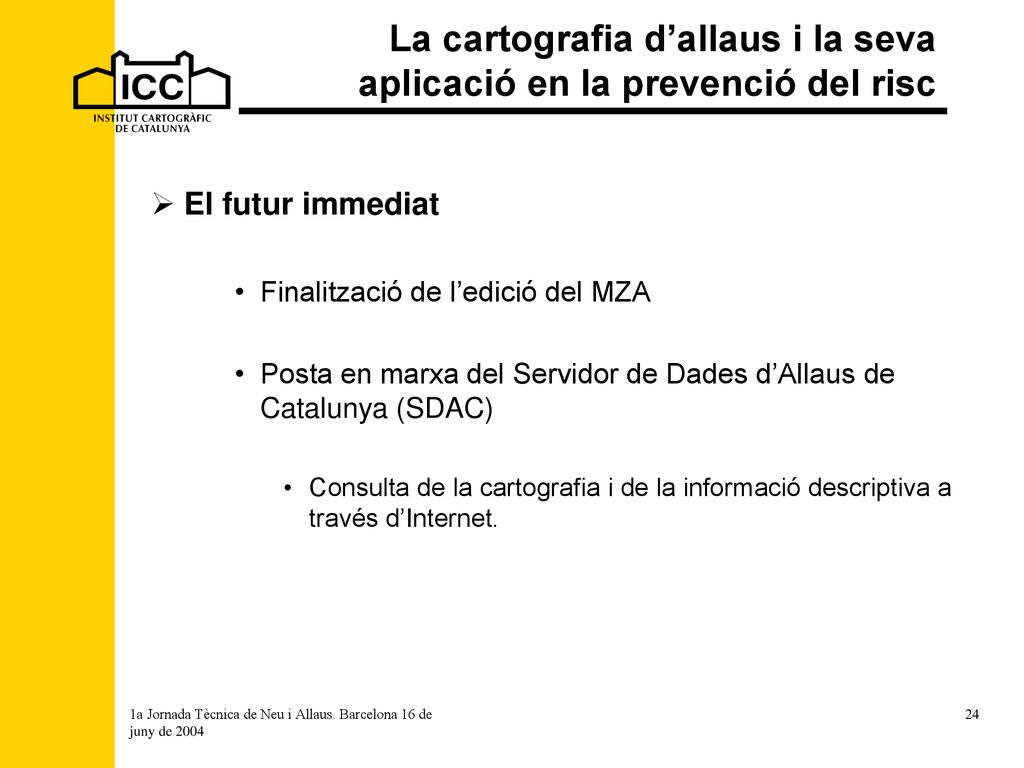

24 La cartografia d’allaus i la seva aplicació en la prevenció del risc
El futur immediat Finalització de l’edició del MZA Posta en marxa del Servidor de Dades d’Allaus de Catalunya (SDAC) Consulta de la cartografia i de la informació descriptiva a través d’Internet. 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004

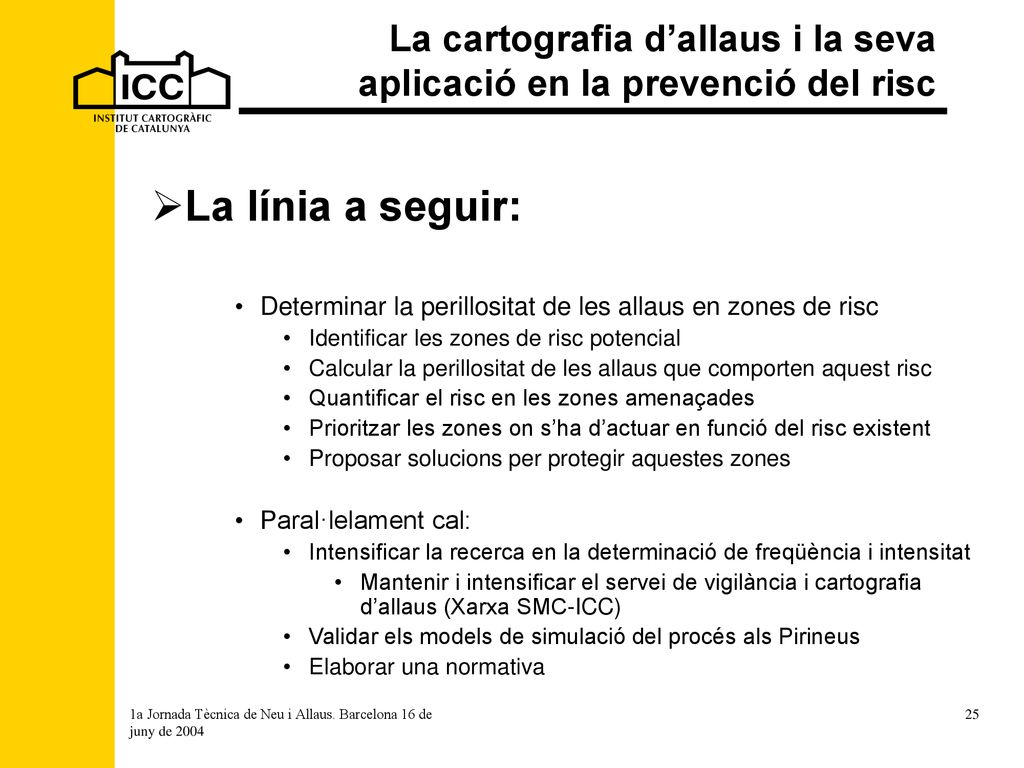

25 La cartografia d’allaus i la seva aplicació en la prevenció del risc
La línia a seguir: Determinar la perillositat de les allaus en zones de risc Identificar les zones de risc potencial Calcular la perillositat de les allaus que comporten aquest risc Quantificar el risc en les zones amenaçades Prioritzar les zones on s’ha d’actuar en funció del risc existent Proposar solucions per protegir aquestes zones Paral·lelament cal: Intensificar la recerca en la determinació de freqüència i intensitat Mantenir i intensificar el servei de vigilància i cartografia d’allaus (Xarxa SMC-ICC) Validar els models de simulació del procés als Pirineus Elaborar una normativa 1a Jornada Tècnica de Neu i Allaus. Barcelona 16 de juny de 2004
