8.9 | Les radiacions electromagnètiques

Presentación del tema: "8.9 | Les radiacions electromagnètiques"— Transcripción de la presentación:

1 8.9 | Les radiacions electromagnètiques
CARÀCTER CORPUSCULAR: La llum es pot considerar com un conjunt de partícules o fotons que es desplacen a velocitat c. Segons la teoria quàntica es considera que la matèria emet o absorbeix energia radiant de manera discontínua mitjançant corpuscles elementals o partícules. Cada un d’aquests corpuscles s’anomena quàntum d’energia, o també fotó. L’energia d’un fotó es pot calcular com el producte de la freqüència de la radiació per la constant de Planck: Constant de Planck: h = 6’63· J·s Max Planck ( ). Fundador de la teoria quàntica i un dels més grans físics del segle XX. Premi Nobel de Física de 1918.

2 8.10 | Els espectres atòmics
Si s’analitza mitjançant un aparell anomenat espectroscopi la llum que emeten o absorbeixen les substàncies, es poden donar les següents situacions: a) Espectre continu produït per un sòlid, un líquid o un gas incandescent a pressió normal. b) Espectre d’emissió discontinu produït per l’hidrogen a baixa pressió. Consisteix en una sèrie de bandes o ratlles brillants aïllades. c) Espectre d’absorció que es produeix com a conseqüència que l’hidrogen absorbeix algunes de les radiacions del focus lluminós.

3 8.10 | Els espectres atòmics
-Els espectres, en general, són complexos i característics de cada element químic. (Recordar les flames de colors que són característiques de cada element. Li: vermell, Na: groc, Ba: verd...) - Els espectres d’emissió i d’absorció d’un element són complementaris. Cada ratlla d’un espectre discontinu correspon a una radiació d’una determinada longitud d’ona, freqüència i energia. Les ratlles espectrals poden estar a la regió del visible, però també a la de l’infraroig i a la de l’ultraviolat. Bohr va fer l’estudi i interpretació de l’espectre de l’àtom d’hidrogen, el més senzill, i va deduir que els electrons estan situats en capes o nivells a l’escorça de l’àtom: va trobar l’estructura electrònica.

4 8.11 |Model atòmic de Bohr (per l’àtom d’hidrogen)

5 8.11 |Model atòmic de Bohr (per l’àtom d’hidrogen)
• L’electró es mou entorn al nucli en certes capes o òrbites circulars anomenades nivells energètics principals o nivells quàntics principals. • L’energia de l’àtom està quantitzada. A cada nivell energètic principal li correspon un nombre natural n = 1, 2, 3, 4... anomenat nombre quàntic principal. • El pas d’un electró d’un nivell a un altre d’energia s’anomena transició electrònica. L’energia emesa o absorbida en cada transició electrònica és igual a l’energia d’un quàntum o fotó. a) Absorció d’un fotó entre els nivells E1 de menys energia i E2 de més energia. b) Emissió d’un fotó entre els nivells E2 de més energia i E1 de menys energia. c) La transició electrònica E3 → E1 pot tenir lloc directament o en dues etapes. En tot cas, ε1 = ε2 + ε3.

6 8.11 |Model atòmic de Bohr (per l’àtom d’hidrogen)
En passar l’electró d’un nivell quàntic de més energia a un altre de menys energia no emet gradualment energia, sinó que l’emet d’una sola vegada, de manera discontinua i quantitzada. El seu valor és igual a la diferència d’energia entre els dos nivells energètics. a) Absorció d’un fotó per un àtom en produir-se una transició electrònica entre els nivells E1, de menys energia, i E2, de més energia. b) Emissió d’un fotó per un àtom en produir-se una transició electrònica entre els nivells E2 i E1. c) La transició electrònica E3 → E1 pot tenir lloc directament o bé en dues etapes. Diagrama d’energia corresponent als nivells d’energia de l’àtom d’hidrogen. Com que l’energia de l’electró completament separat del nucli és zero, quan es troba lligat a un àtom la seva energia és més petita i, per tant, s’expressarà amb valors negatius.

7 8.11 |Model atòmic de Bohr (per l’àtom d’hidrogen)
Bohr va fer la interpretació de l’espectre de l’àtom d’hidrogen: La sèrie de ratlles espectrals que originen l’anomenada sèrie de Lyman no és visible. Les ratlles de la regió visible de l’espectre, de menys freqüència i energia que les de la sèrie de Lyman, constitueixen la sèrie de Balmer. Les ratlles de la sèrie de Paschen corresponen a emissions d’energia radiant quan l’electró de l’àtom d’hidrogen efectua transicions electròniques als nivells quàntics superiors fins a n = 3. Aquesta sèrie està situada a l’infraroig. Les sèries de Brackett i Pfund corresponen a transicions electròniques als nivells quart i cinquè, respectivament. Originen fotons amb freqüències i energies situades a l’infraroig. En el dibujo, en lugar de “Infrarroig” debe poner “Infraroig”. Transicions electròniques de l’electró de l’àtom d’hidrogen des de nivells quàntics superiors a nivells quàntics inferiors.

8 8.12 |Ampliació de la teoria de Bohr per a àtoms polielectrònics
La teoria de Bohr no explicava els espectres dels àtoms polielectrònics: En els espectres d’aquests, moltes ratlles estaven desdoblades (estructura fina de l’espectre). Es va interpretar com que en cada nivell hi havia subnivells. El nombre de subnivells de cada nivell d’energia és igual al nombre n que indica el nivell principal. Els subnivells es van indicar amb les lletres s, p, d i f. - Posteriorment encara es van trobar nous desdoblaments que es van intentar explicar introduint més rectificacions per part de deixebles de Bohr. Però finalment aquest model va quedar superat. El desdoblament de la primera ratlla de la sèrie de Lyman (regió ultraviolada de l’espectre de l’àtom d’hidrogen) s’explica admetent dues possibles transicions electròniques des de n = 2 a n = 1.

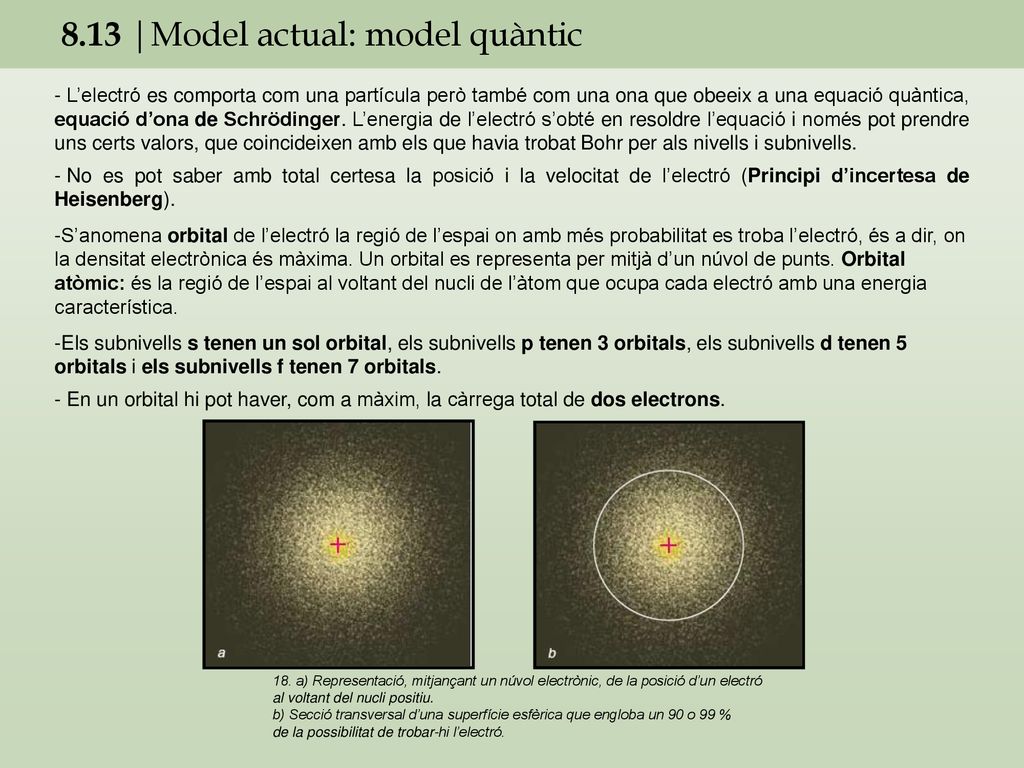

9 8.13 |Model actual: model quàntic
L’electró es comporta com una partícula però també com una ona que obeeix a una equació quàntica, equació d’ona de Schrödinger. L’energia de l’electró s’obté en resoldre l’equació i només pot prendre uns certs valors, que coincideixen amb els que havia trobat Bohr per als nivells i subnivells. No es pot saber amb total certesa la posició i la velocitat de l’electró (Principi d’incertesa de Heisenberg). S’anomena orbital de l’electró la regió de l’espai on amb més probabilitat es troba l’electró, és a dir, on la densitat electrònica és màxima. Un orbital es representa per mitjà d’un núvol de punts. Orbital atòmic: és la regió de l’espai al voltant del nucli de l’àtom que ocupa cada electró amb una energia característica. Els subnivells s tenen un sol orbital, els subnivells p tenen 3 orbitals, els subnivells d tenen 5 orbitals i els subnivells f tenen 7 orbitals. En un orbital hi pot haver, com a màxim, la càrrega total de dos electrons. 18. a) Representació, mitjançant un núvol electrònic, de la posició d’un electró al voltant del nucli positiu. b) Secció transversal d’una superfície esfèrica que engloba un 90 o 99 % de la possibilitat de trobar-hi l’electró.

10 8.13 |Model actual: model quàntic
Orbitals s: Un sol Els orbitals s són esfèrics. Orbitals p: Són 3 Els orbitals 2px , 2py i 2pz són direccionals, és a dir, estan orientats en les direccions dels eixos x, y i z. Cada orbital p té un pla de simetria (que conté el nucli de l’àtom) on la probabilitat de trobar l’electró és nul·la.

11 8.13 |Model actual: model quàntic
Orbitals d: són 5 En el dibujo, donde pone “d22” debe poner “dz2” Representació espacial dels cinc orbitals d.

12 8.13 |Model actual: model quàntic
NIVELL SUBNIVELLS ORBITALS ELECTRONS Total e- del nivell 1 s 2 e- 2 p 3 6 e- 8 d 5 10 e- 18 4 f 7 14 e- 32

13 8.13 |Model actual: model quàntic
Esquema per recordar l’ordre en què es van omplint els orbitals atòmics per ordre creixent d’energia. Energies relatives dels orbitals en els àtoms neutres. Els electrons ocupen l'orbital disponible de menor energia. Cada orbital està representat per un quadrat.

14 Configuració electrònica
8.14 | Configuracions electròniques La configuració electrònica d’un àtom és la representació de com estan distribuïts els electrons en els diferents orbitals de l’àtom en estat fonamental. El nombre que figura davant és el del nivell principal. La lletra indica el subnivell (o orbital) El superíndex indica els electrons que hi ha en el subnivell. Element Nombre atòmic Configuració electrònica Carboni (C) 6 1s2 2s2 2p2 Oxigen (O) 8 1s2 2s2 2p4 Sodi (Na) 11 1s2 2s2 2p6 3s1 Brom (Br) 35 1s2 2s2 2p6 3s2 3p6 4s2 3d10 4p5 Argent (Ag) 47 1s2 2s2 2p6 3s2 3p6 4s2 3d10 4p6 5s2 4d9 Plom (Pb) 82 1s2 2s2 2p6 3s2 3p6 4s2 3d10 4p6 5s2 4d10 5p6 6s2 4f14 5d10 6p2

15 8.14 | Configuracions electròniques
Els electrons es col·loquen en els orbitals seguint unes regles: - Principi de la mínima energia: Els electrons omplen els orbitals de menor energia que es trobin disponibles. (cal recordar l’ordre energètic dels orbitals) - Principi d’exclusió de Pauling: En cada orbital només poden haver-hi dos electrons. Quan dos electrons ocupen el mateix orbital, aquests estan aparellats. Regla de màxima multiplicitat de Hund: En omplir-se orbitals d’energia equivalent, els electrons es mantenen desaparellats o paral·lels, si és possible. (en català)
