TRANSMISSIÓ I TRANSFORMACIÓ DE MOVIMENT

Presentación del tema: "TRANSMISSIÓ I TRANSFORMACIÓ DE MOVIMENT"— Transcripción de la presentación:

1 TRANSMISSIÓ I TRANSFORMACIÓ DE MOVIMENT
RELACIÓ DE TRANSMISSIÓ ARBRE DE POLITGES CADENES ENGRANATGES RECTES CARGOL SENSE FI REDUCTORA DE VELOCITAT

2 RELACIÓ DE TRANSMISSIÓ
LA RELACIÓ DE TRANSMISSIÓ ÉS UNA RELACIÓ ENTRE LES VELOCITATS DE ROTACIÓ DE DOS ENGRANATGES CONNECTATS ENTRE SI. AQUESTA RELACIÓ ES DEU A LA DIFERÈNCIA DE DIÀMETRES DE LES DUES RODES. Rt = Relació de transmissió ns = Velocitat de sortida ne = Velocitat d’entrada

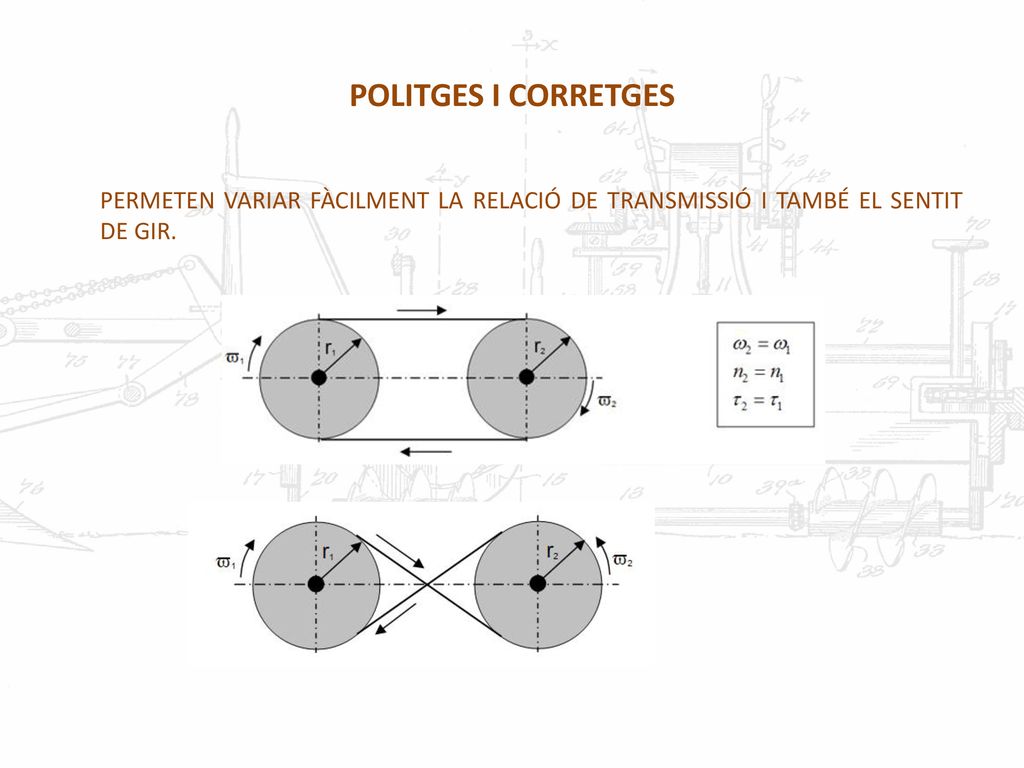

3 POLITGES I CORRETGES PERMETEN VARIAR FÀCILMENT LA RELACIÓ DE TRANSMISSIÓ I TAMBÉ EL SENTIT DE GIR.

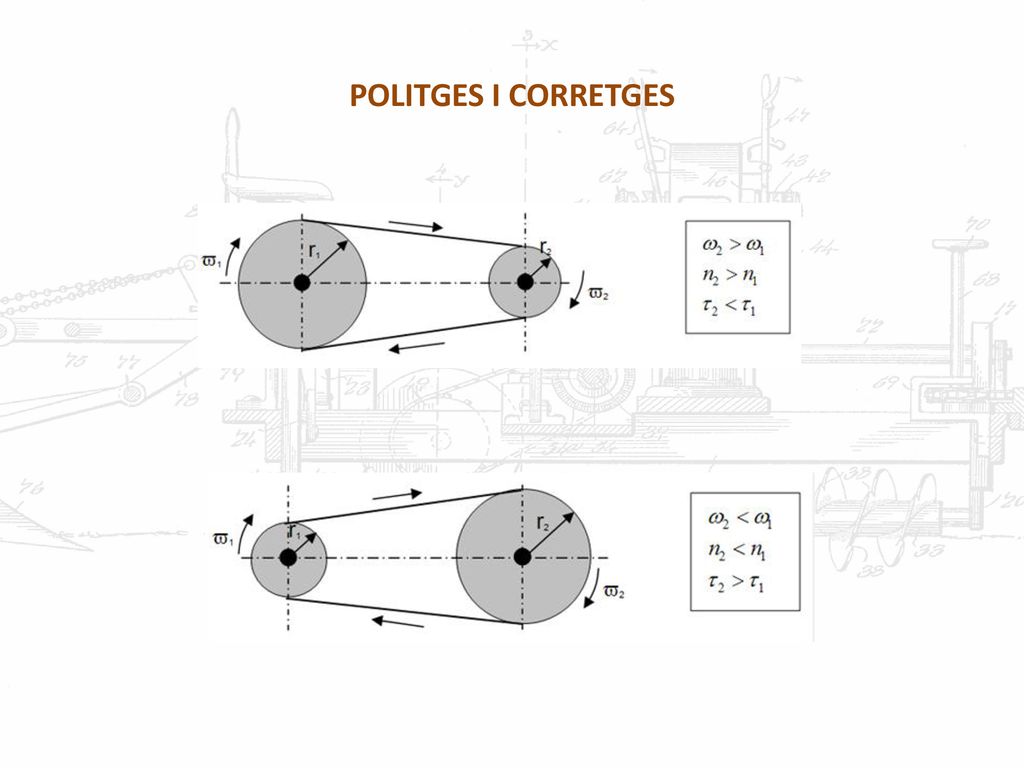

4 POLITGES I CORRETGES

5 ARBRE DE POLITGES SISTEMA D’UNIÓ D’UNES QUANTES POLITGES AMB DIÀMETRES DIFERENTS, ON TENDREM UNA SÈRIE DE POSSIBILITATS SEGONS LA POSICIÓ DE LA CORRETJA.

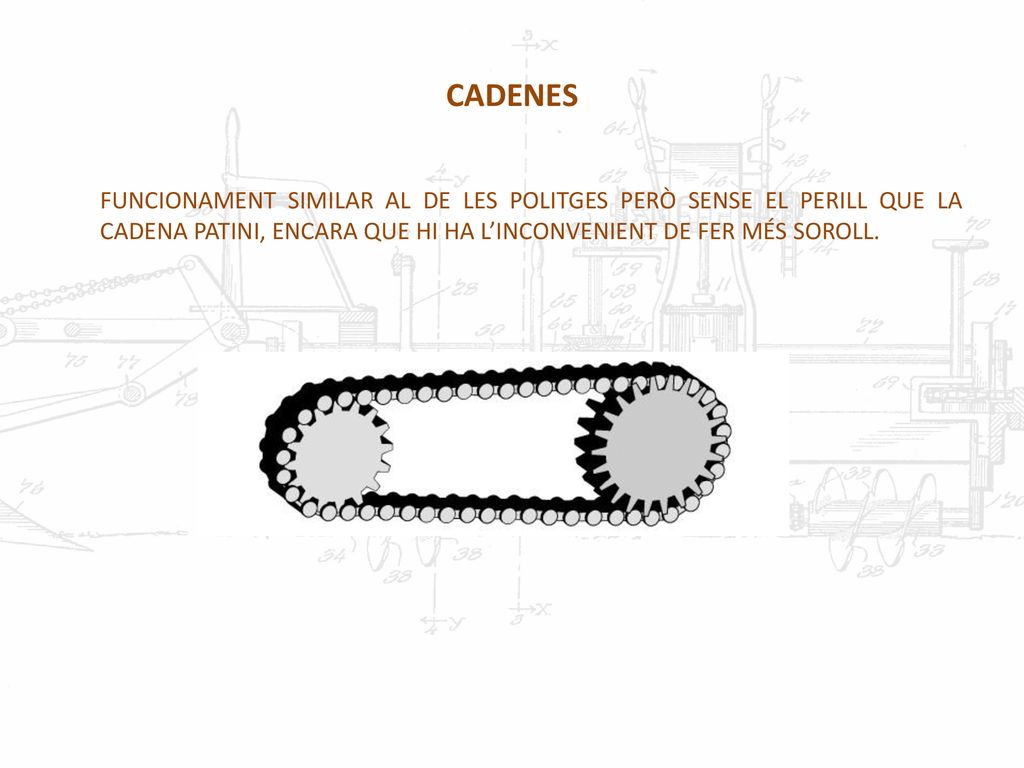

6 CADENES FUNCIONAMENT SIMILAR AL DE LES POLITGES PERÒ SENSE EL PERILL QUE LA CADENA PATINI, ENCARA QUE HI HA L’INCONVENIENT DE FER MÉS SOROLL.

7 ENGRANATGES RECTES SÓN RODES DENTADES QUE ENCAIXEN ENTRE SI I QUE TRANSMETEN FORÇA I MOVIMENT ENTRE EIXOS SITUATS A POCA DISTÀNCIA.

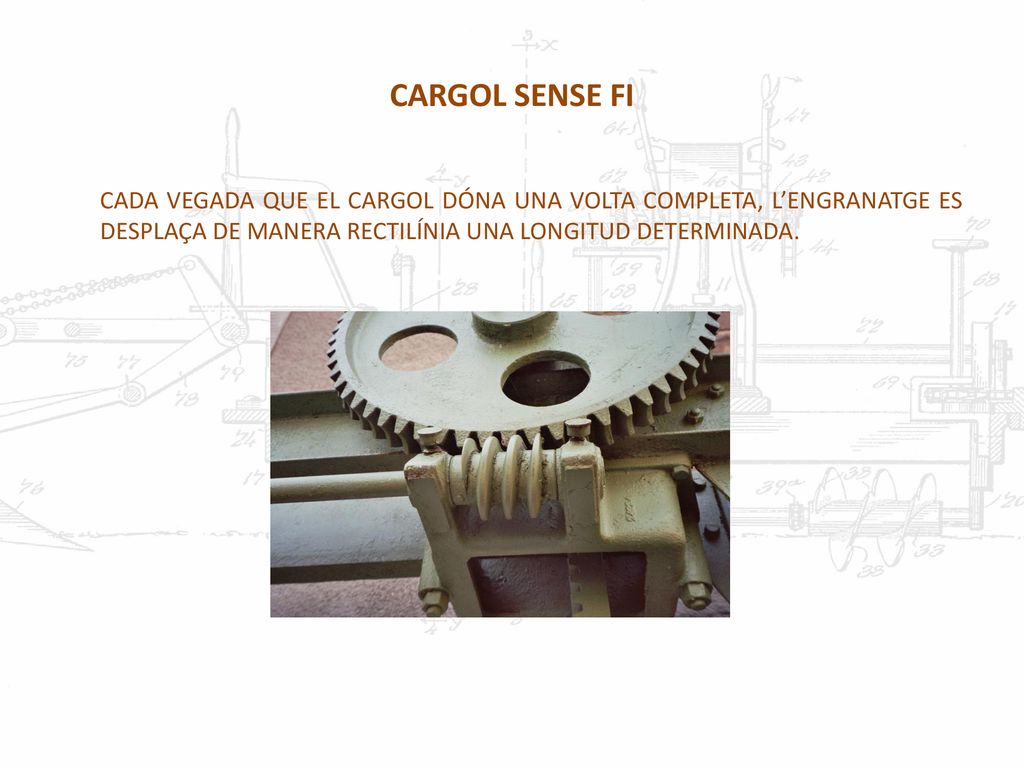

8 CARGOL SENSE FI CADA VEGADA QUE EL CARGOL DÓNA UNA VOLTA COMPLETA, L’ENGRANATGE ES DESPLAÇA DE MANERA RECTILÍNIA UNA LONGITUD DETERMINADA.

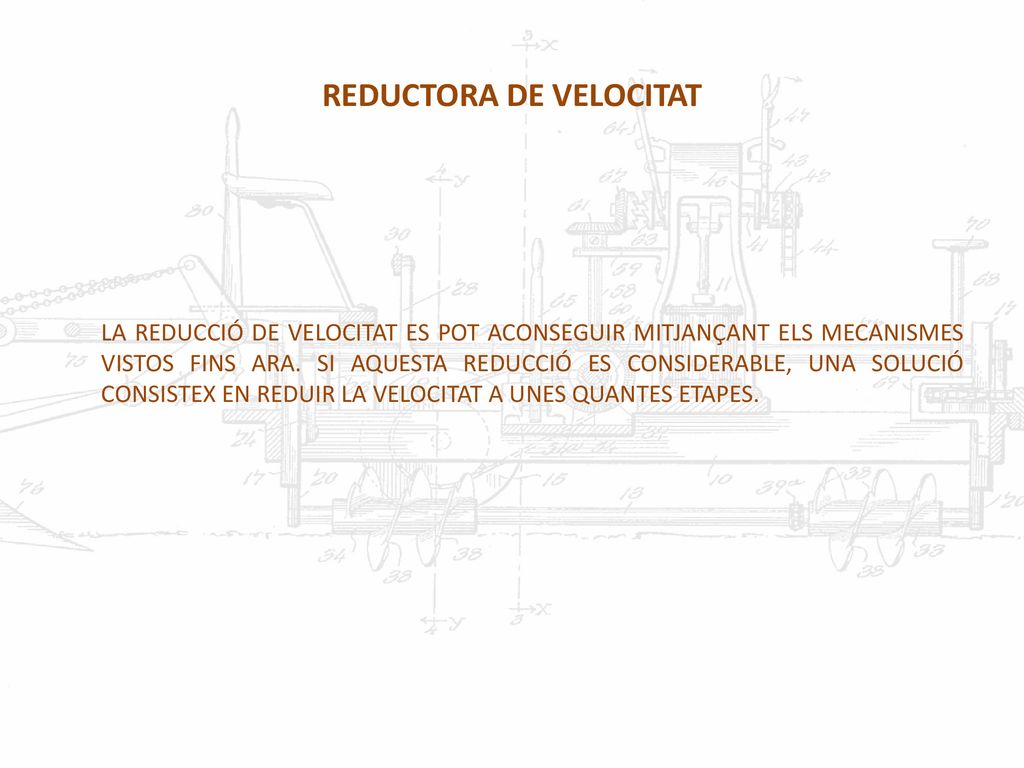

9 REDUCTORA DE VELOCITAT
LA REDUCCIÓ DE VELOCITAT ES POT ACONSEGUIR MITJANÇANT ELS MECANISMES VISTOS FINS ARA. SI AQUESTA REDUCCIÓ ES CONSIDERABLE, UNA SOLUCIÓ CONSISTEX EN REDUIR LA VELOCITAT A UNES QUANTES ETAPES.
