RADIOMOBILE INTEGRANTES: ILSE LUCERO JENRY MERIDA YASSER CALLE.

Presentaciones similares


Presentación del tema: "RADIOMOBILE INTEGRANTES: ILSE LUCERO JENRY MERIDA YASSER CALLE."— Transcripción de la presentación:

1 RADIOMOBILE INTEGRANTES: ILSE LUCERO JENRY MERIDA YASSER CALLE

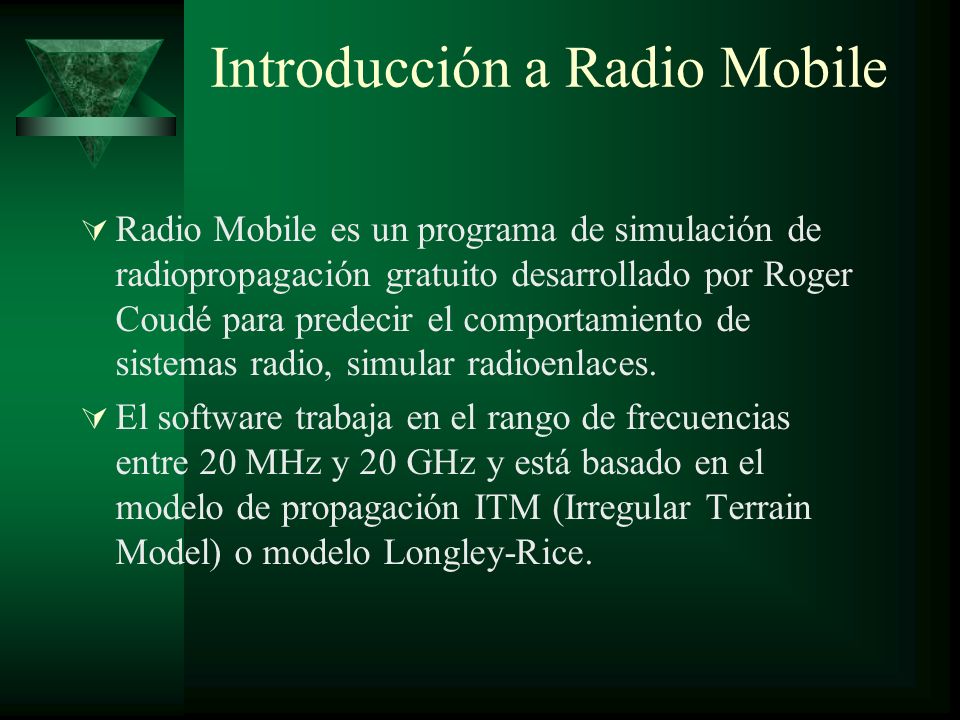

2 Introducción a Radio Mobile Radio Mobile es un programa de simulación de radiopropagación gratuito desarrollado por Roger Coudé para predecir el comportamiento de sistemas radio, simular radioenlaces. El software trabaja en el rango de frecuencias entre 20 MHz y 20 GHz y está basado en el modelo de propagación ITM (Irregular Terrain Model) o modelo Longley-Rice.

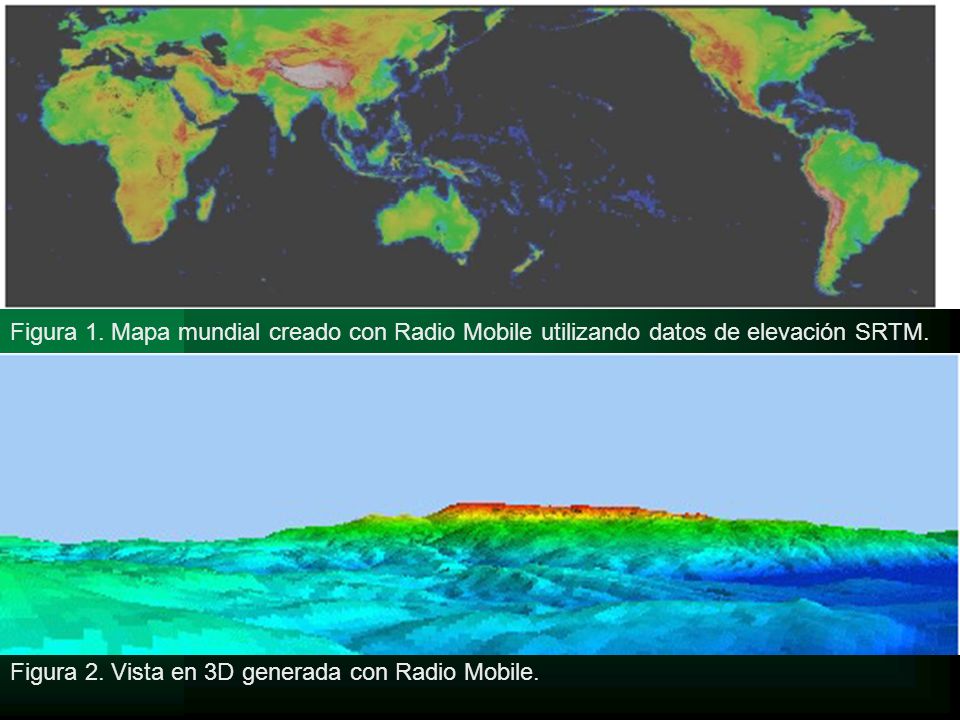

3 Figura 1. Mapa mundial creado con Radio Mobile utilizando datos de elevación SRTM. Figura 2. Vista en 3D generada con Radio Mobile.

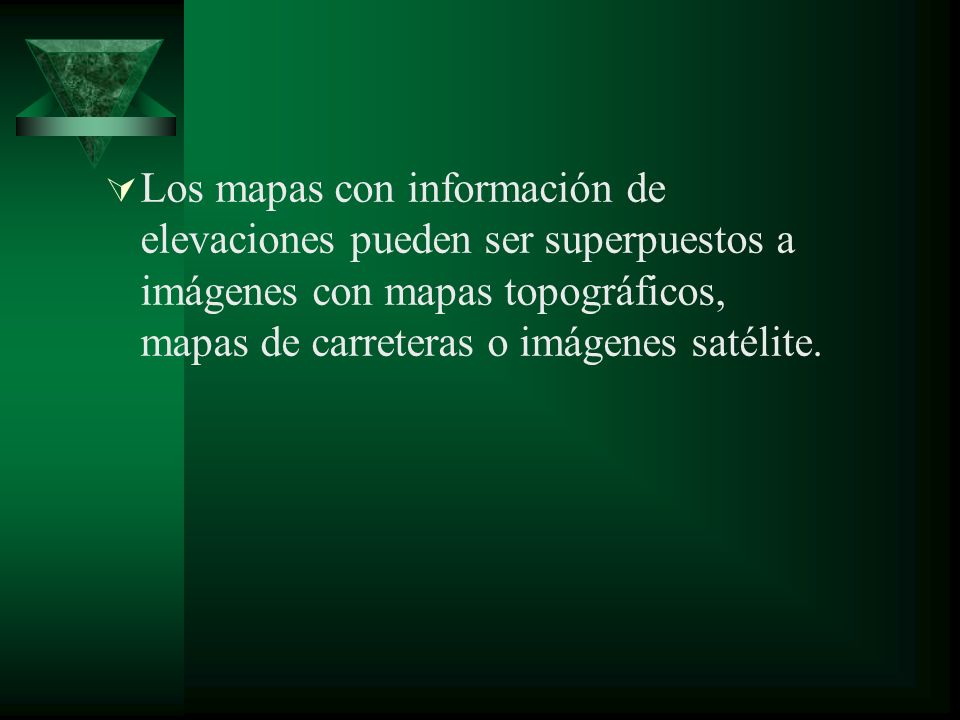

4 Los mapas con información de elevaciones pueden ser superpuestos a imágenes con mapas topográficos, mapas de carreteras o imágenes satélite.

5 Figura 3. Mapa de Madrid y sus alrededores. Superposición de mapa de elevaciones y mapa topográfico.

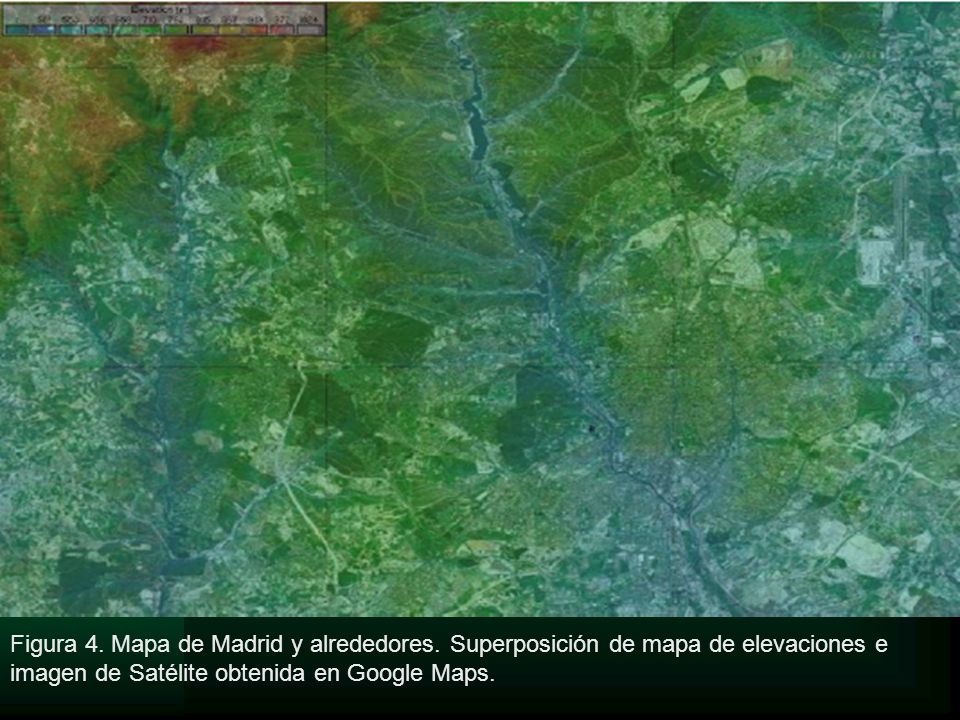

6 Figura 4. Mapa de Madrid y alrededores. Superposición de mapa de elevaciones e imagen de Satélite obtenida en Google Maps.

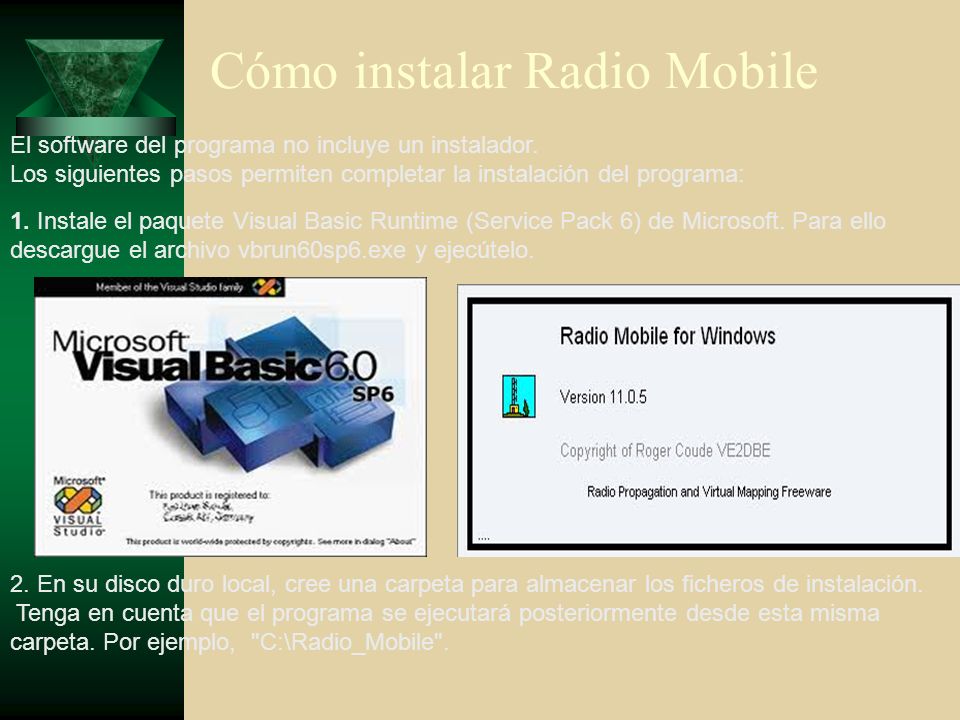

7 Cómo instalar Radio Mobile El software del programa no incluye un instalador. Los siguientes pasos permiten completar la instalación del programa: 1. Instale el paquete Visual Basic Runtime (Service Pack 6) de Microsoft. Para ello descargue el archivo vbrun60sp6.exe y ejecútelo. 2. En su disco duro local, cree una carpeta para almacenar los ficheros de instalación. Tenga en cuenta que el programa se ejecutará posteriormente desde esta misma carpeta. Por ejemplo, "C:\Radio_Mobile".

8 3. Descargue y descomprima, en esa carpeta que acaba de crear, el fichero - sup.zip suplementos para Radio Mobile. rmwcore.ziprmwcore.zip, que contiene los ficheros principales del programa. - net.zip ejemplo de red.

9 4. Para crear un acceso directo en su escritorio, abra el directorio C:\Archivos de programa\Radio Mobile, seleccione copiar sobre el icono RMWDLX, sitúese sobre el escritorio y seleccione pegar acceso directo.

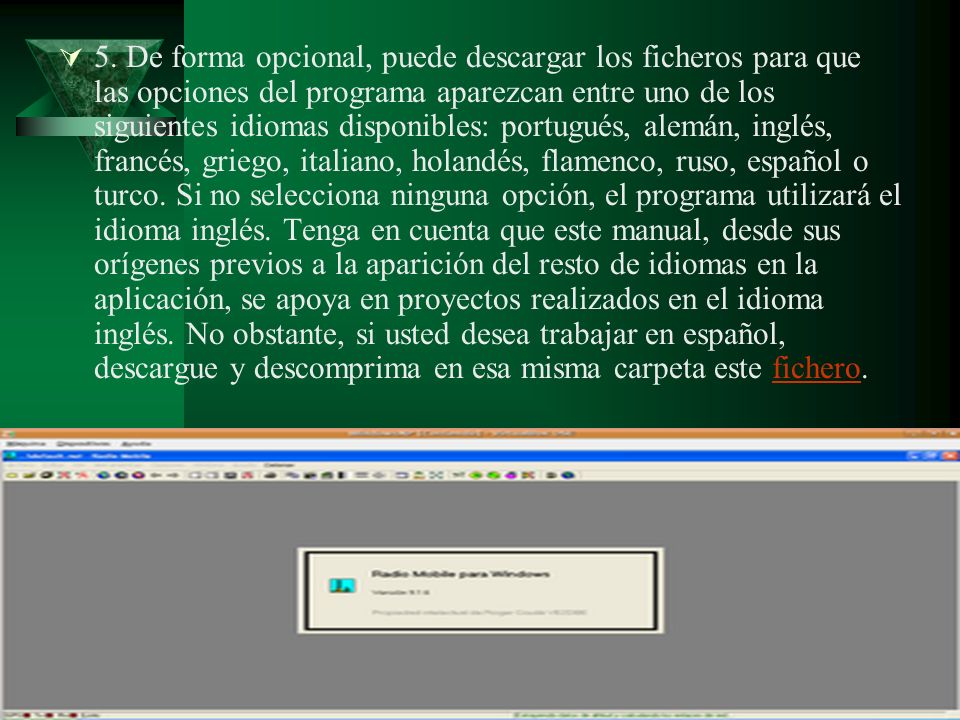

10 5. De forma opcional, puede descargar los ficheros para que las opciones del programa aparezcan entre uno de los siguientes idiomas disponibles: portugués, alemán, inglés, francés, griego, italiano, holandés, flamenco, ruso, español o turco. Si no selecciona ninguna opción, el programa utilizará el idioma inglés. Tenga en cuenta que este manual, desde sus orígenes previos a la aparición del resto de idiomas en la aplicación, se apoya en proyectos realizados en el idioma inglés. No obstante, si usted desea trabajar en español, descargue y descomprima en esa misma carpeta este fichero.fichero

11 6. Cree su propia estructura de carpetas para almacenar los datos de los modelos digitales del terreno (MDT) y de la cartografía que vaya a utilizar. : "C:\MDT" "C:\MDT\srtm1" "C:\MDT\srtm3" "C:\MDT\GTOPO30" "C:\MDT\TerraServer" "C:\MDT\LANDSAT"

12

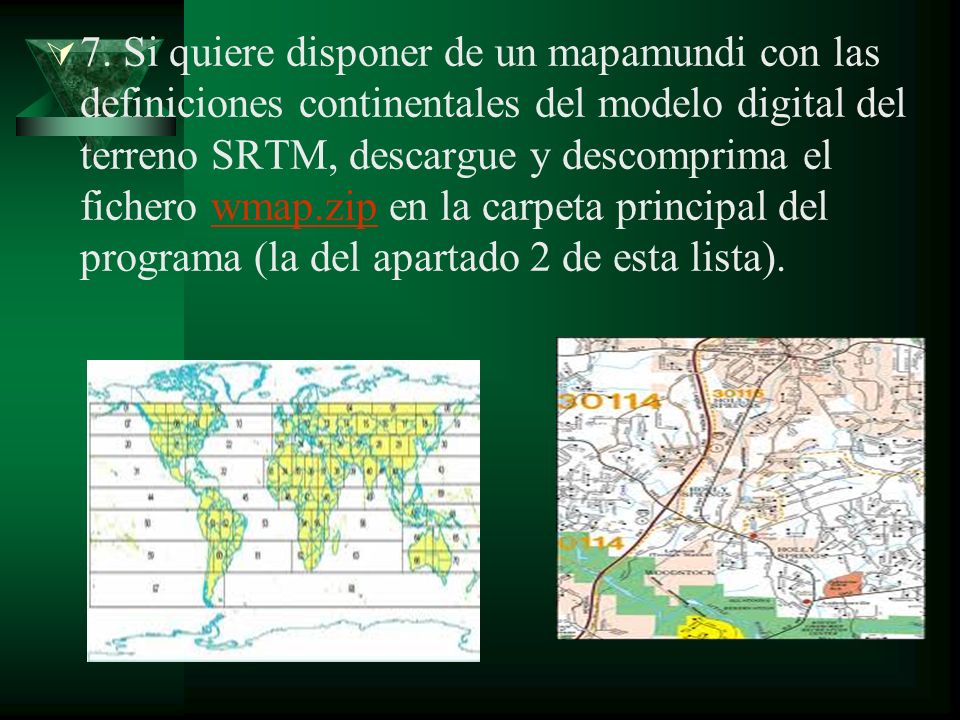

13 7. Si quiere disponer de un mapamundi con las definiciones continentales del modelo digital del terreno SRTM, descargue y descomprima el fichero wmap.zip en la carpeta principal del programa (la del apartado 2 de esta lista).wmap.zip

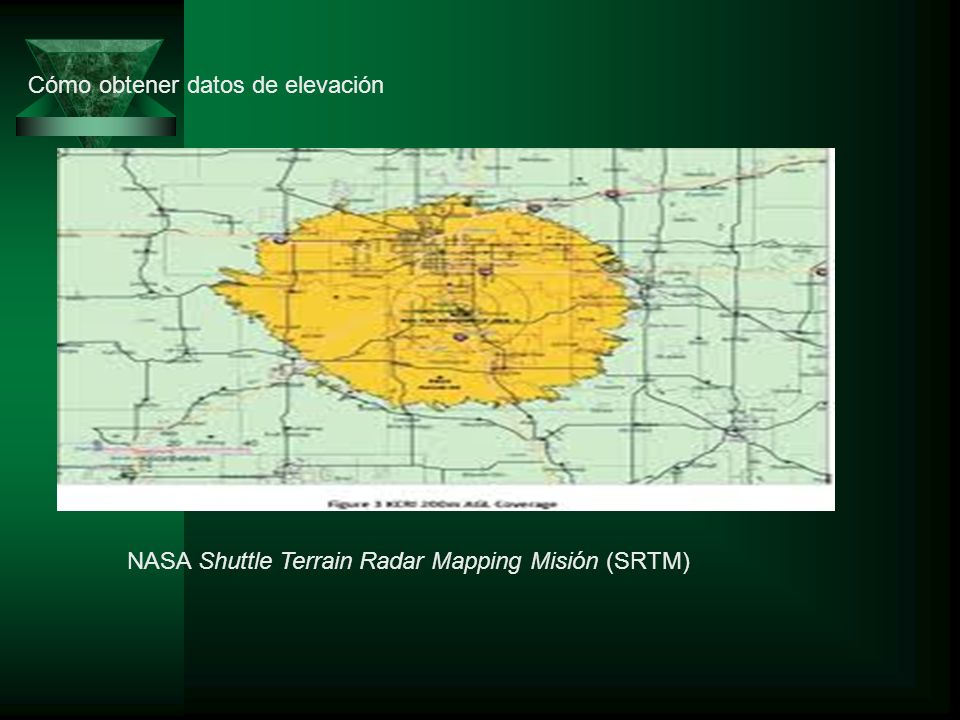

14 Cómo obtener datos de elevación NASA Shuttle Terrain Radar Mapping Misión (SRTM)

15 A partir de estos datos Radio Mobile produce mapas de elevaciones que pueden ser superpuestos a imágenes con mapas topográficos, fotografías aéreas o imágenes de satélite que se descargarán de fuentes de Internet como

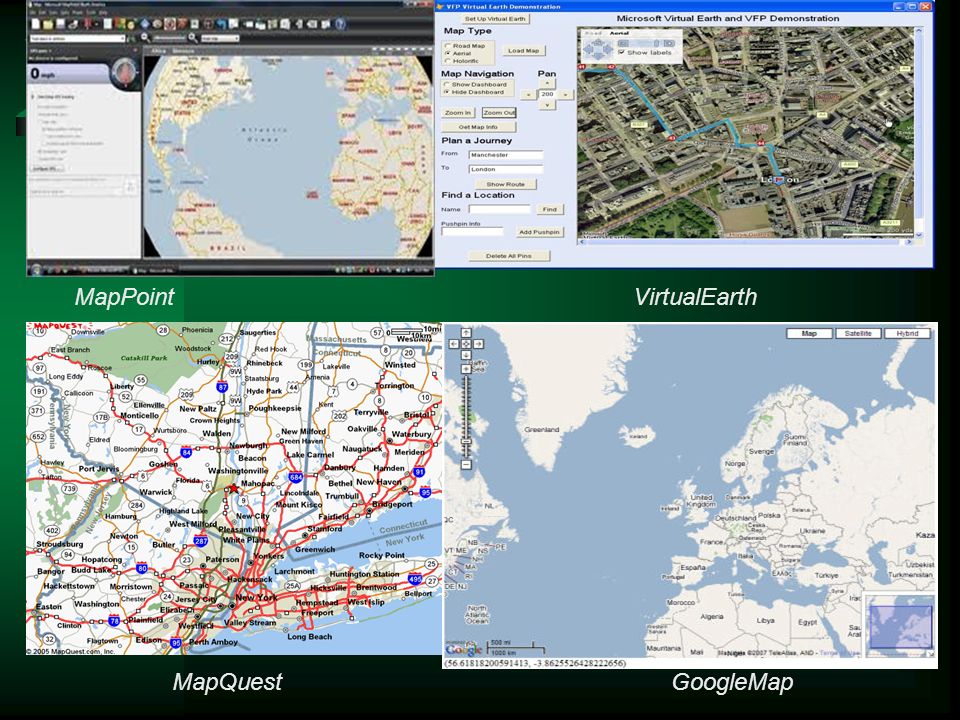

16 MapPointVirtualEarth GoogleMapMapQuest

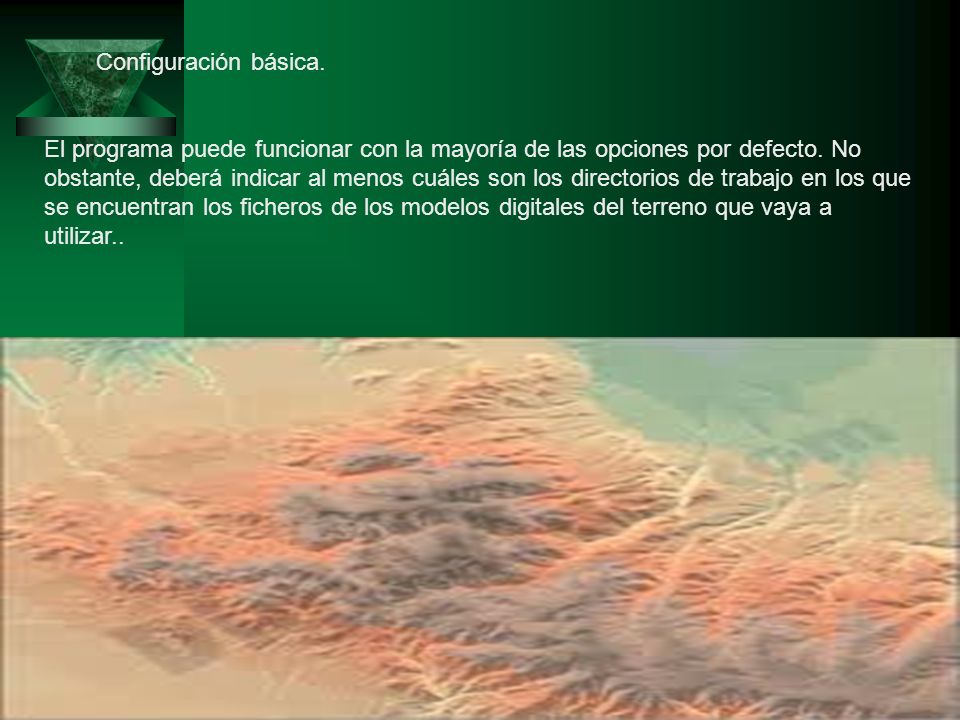

17 Configuración básica. El programa puede funcionar con la mayoría de las opciones por defecto. No obstante, deberá indicar al menos cuáles son los directorios de trabajo en los que se encuentran los ficheros de los modelos digitales del terreno que vaya a utilizar..

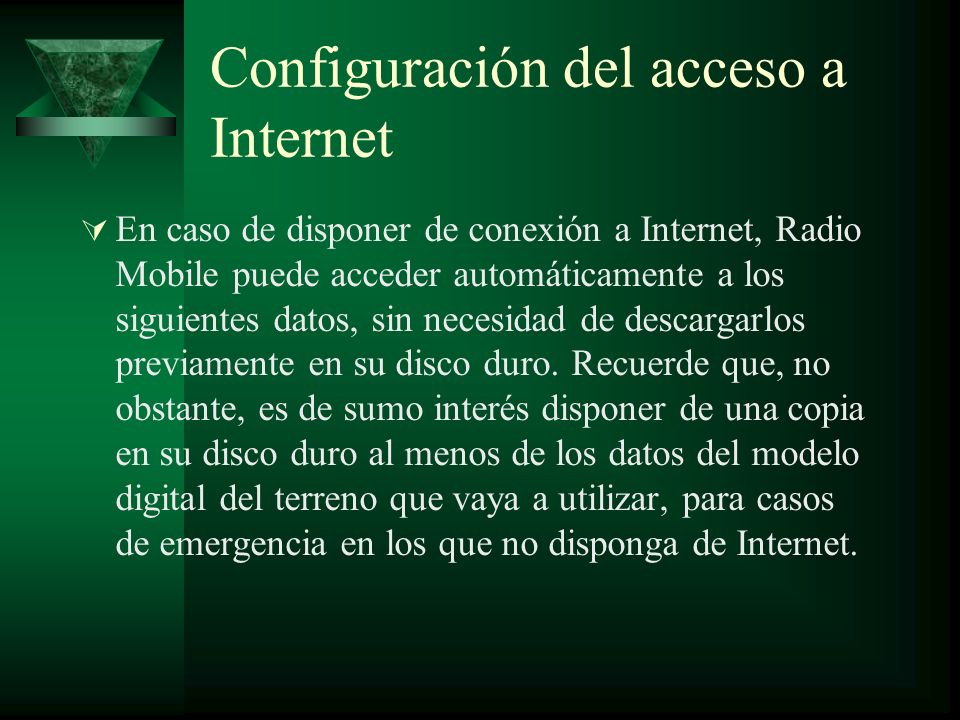

18 Configuración del acceso a Internet En caso de disponer de conexión a Internet, Radio Mobile puede acceder automáticamente a los siguientes datos, sin necesidad de descargarlos previamente en su disco duro. Recuerde que, no obstante, es de sumo interés disponer de una copia en su disco duro al menos de los datos del modelo digital del terreno que vaya a utilizar, para casos de emergencia en los que no disponga de Internet.

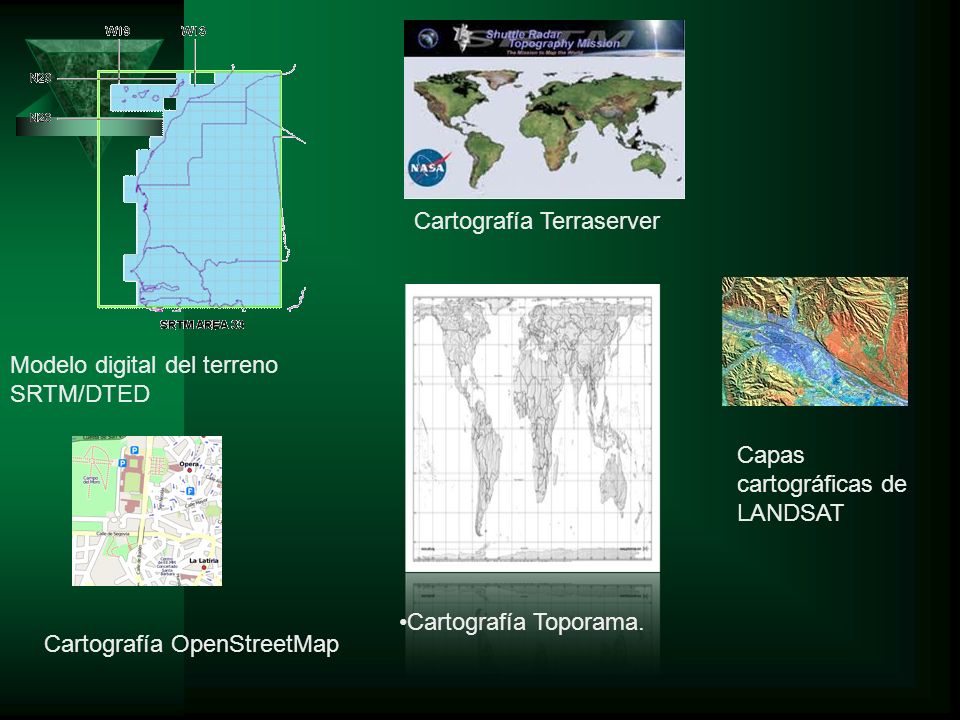

19 Capas cartográficas de LANDSAT Modelo digital del terreno SRTM/DTED Cartografía OpenStreetMap Cartografía Terraserver Cartografía Toporama.

20 En esta pantalla de configuración, tiene disponibles varias opciones. Proxy: Si va a conectarse a Internet a través de un Proxy, marque la casilla "Use proxy" e indique el nombre del proxy ("Proxy name") y el puerto a utilizar ("Port").

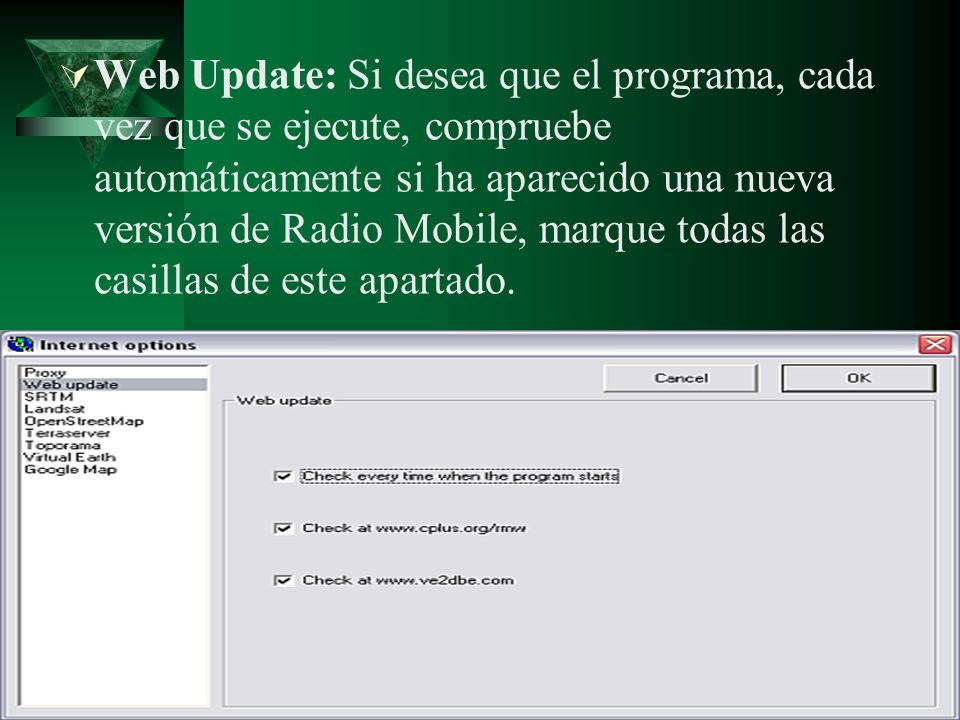

21 Web Update: Si desea que el programa, cada vez que se ejecute, compruebe automáticamente si ha aparecido una nueva versión de Radio Mobile, marque todas las casillas de este apartado.

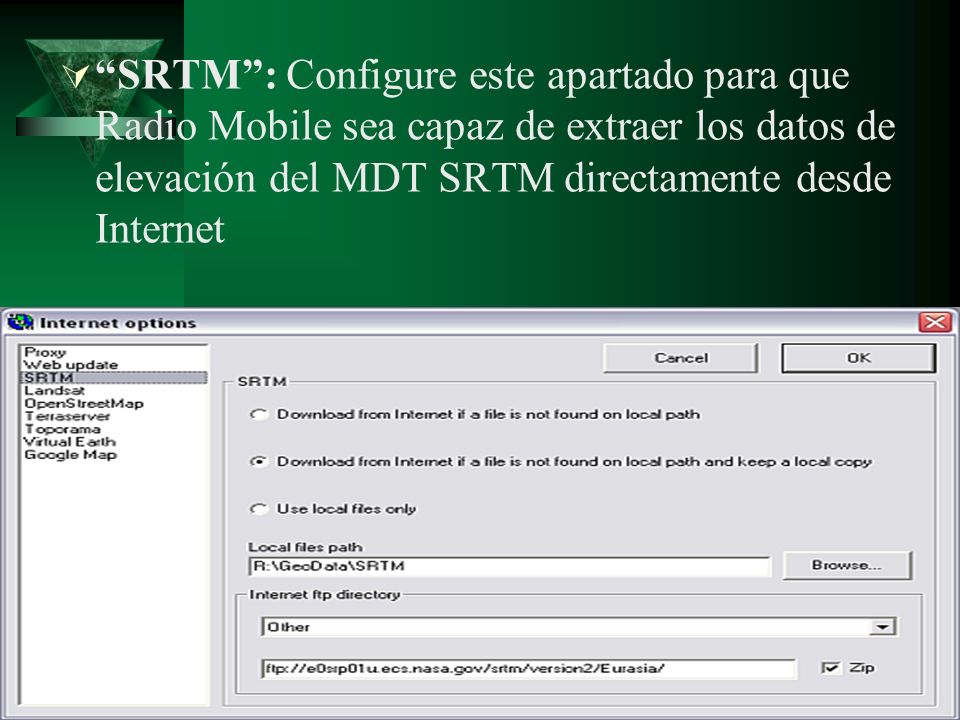

22 SRTM: Configure este apartado para que Radio Mobile sea capaz de extraer los datos de elevación del MDT SRTM directamente desde Internet

23 Download from Internet if a file is not found on local path". Marque esta opción si desea que un fichero que no se encuentra en su disco duro se descargue automáticamente desde Internet. "Download from Internet if a file is not found on local path and keep a local copy". Marque esta opción si desea que un fichero que no se encuentra en su disco duro se descargue automáticamente de Internet. "Use local files only". Marque esta opción si ya dispone de su modelo digital del terreno SRTM en disco duro y no desea que Radio Mobile acceda a los ficheros de Internet en ningún caso. "Local files path". Indique aquí la carpeta de su disco duro en la que se almacenarán los ficheros descargados de Internet. "Internet FTP directory". En caso de haber seleccionado alguna de las dos primeras opciones, indique aquí el servidor de Internet desde el que se descargarán los datos. Observe que en cada servidor disponible están alojados los datos de distintas zonas geográficas y a distintas resoluciones.

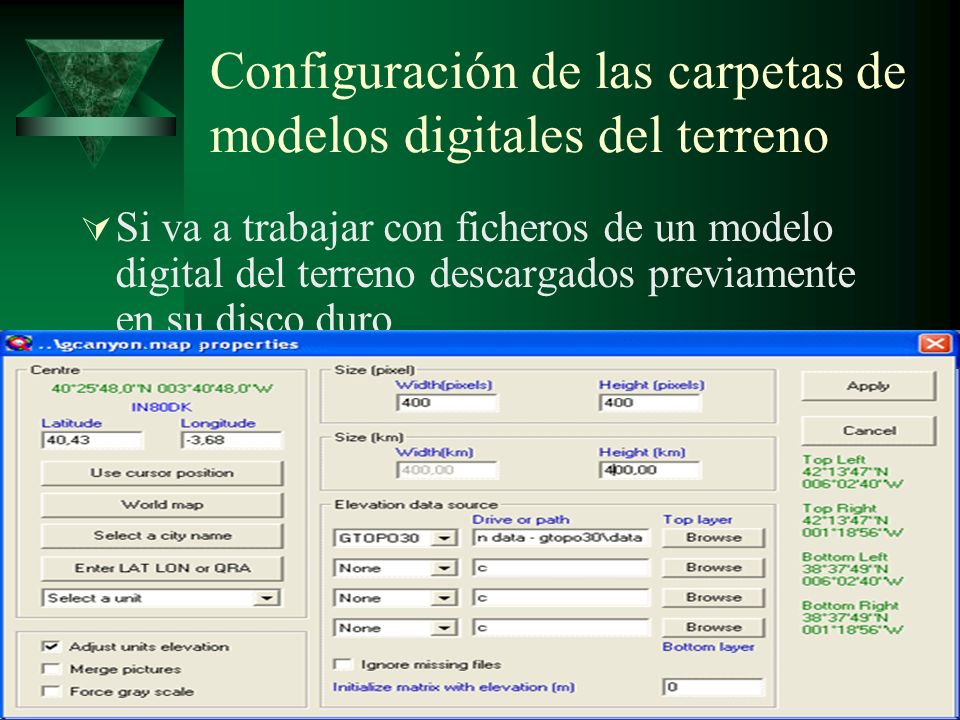

24 Configuración de las carpetas de modelos digitales del terreno Si va a trabajar con ficheros de un modelo digital del terreno descargados previamente en su disco duro

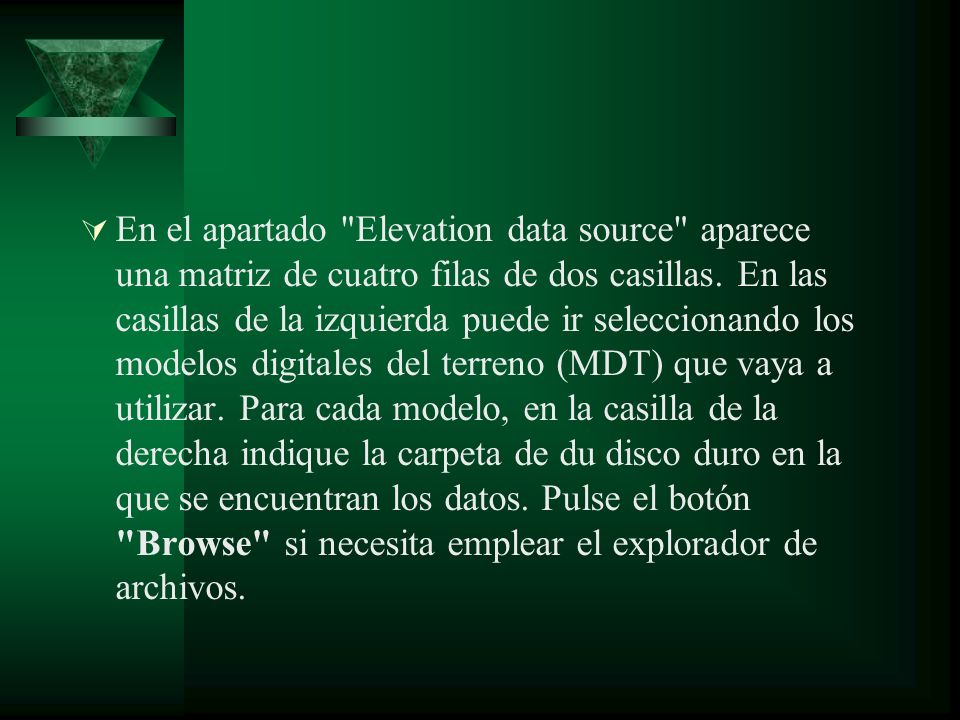

25 En el apartado "Elevation data source" aparece una matriz de cuatro filas de dos casillas. En las casillas de la izquierda puede ir seleccionando los modelos digitales del terreno (MDT) que vaya a utilizar. Para cada modelo, en la casilla de la derecha indique la carpeta de du disco duro en la que se encuentran los datos. Pulse el botón "Browse" si necesita emplear el explorador de archivos.

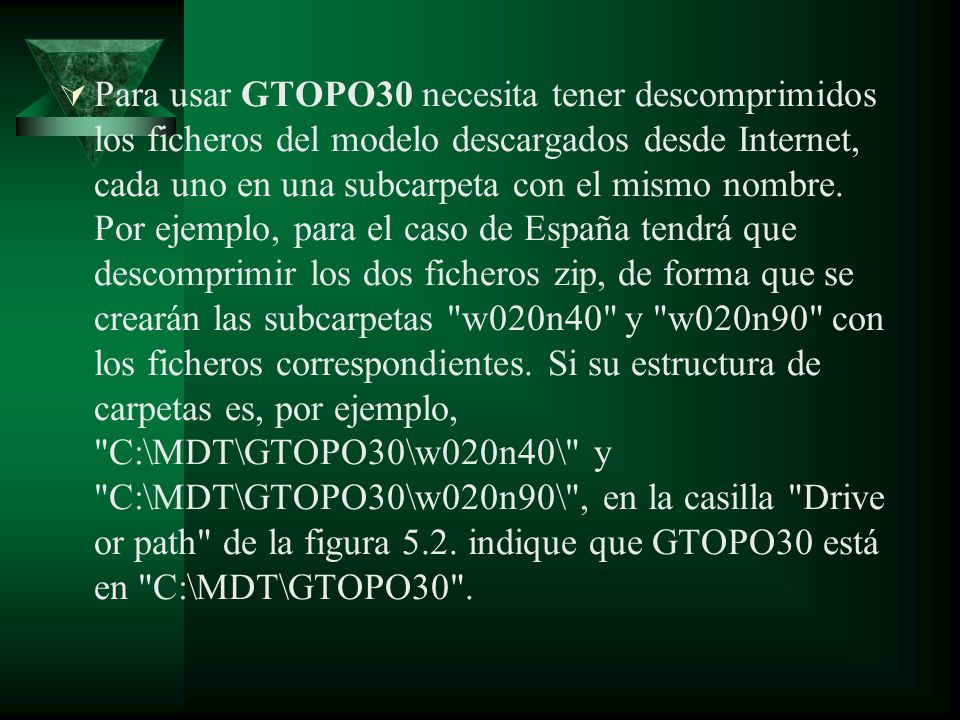

26 Para usar GTOPO30 necesita tener descomprimidos los ficheros del modelo descargados desde Internet, cada uno en una subcarpeta con el mismo nombre. Por ejemplo, para el caso de España tendrá que descomprimir los dos ficheros zip, de forma que se crearán las subcarpetas "w020n40" y "w020n90" con los ficheros correspondientes. Si su estructura de carpetas es, por ejemplo, "C:\MDT\GTOPO30\w020n40\" y "C:\MDT\GTOPO30\w020n90\", en la casilla "Drive or path" de la figura 5.2. indique que GTOPO30 está en "C:\MDT\GTOPO30".

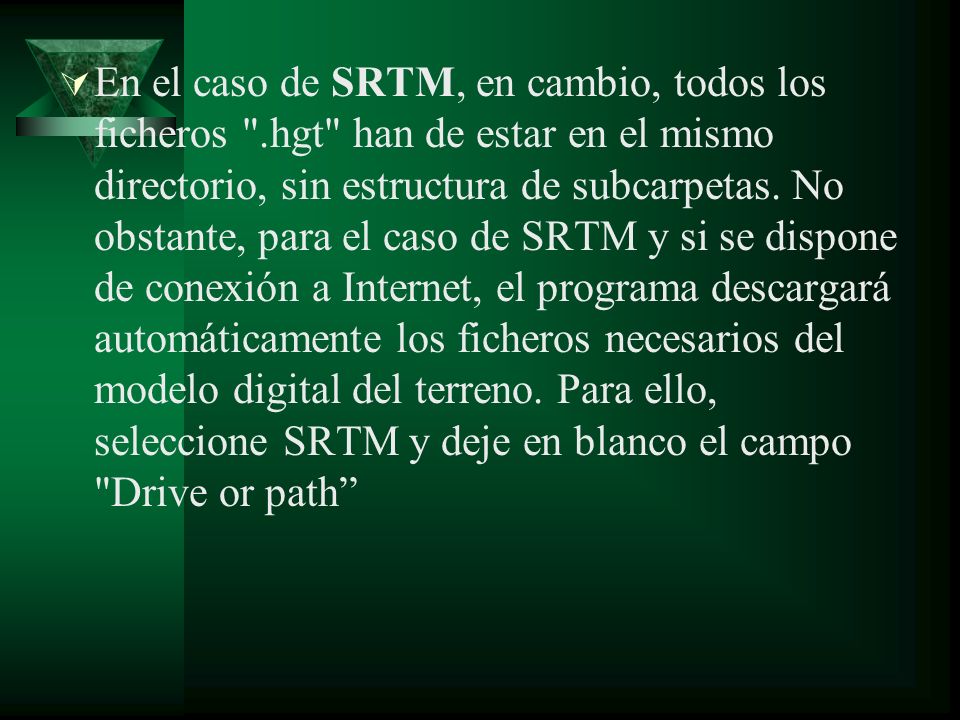

27 En el caso de SRTM, en cambio, todos los ficheros ".hgt" han de estar en el mismo directorio, sin estructura de subcarpetas. No obstante, para el caso de SRTM y si se dispone de conexión a Internet, el programa descargará automáticamente los ficheros necesarios del modelo digital del terreno. Para ello, seleccione SRTM y deje en blanco el campo "Drive or path
