1 Fluidos Hidráulicos y Depósitos
Expositor: Álvaro Ortega

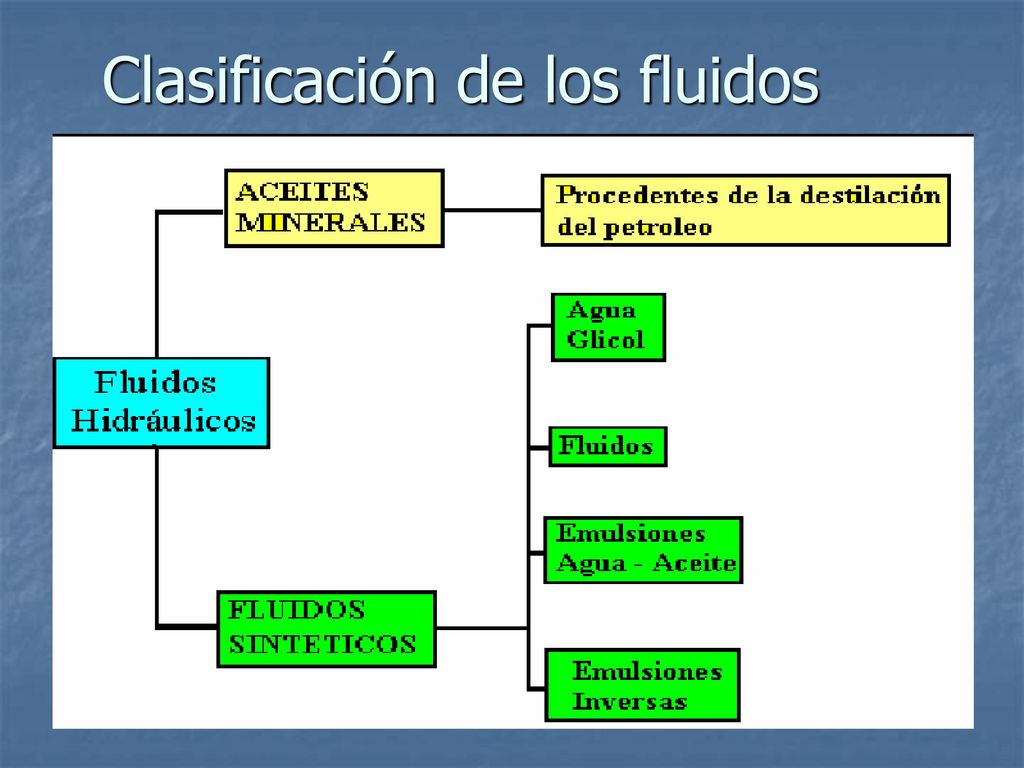

2 Clasificación de los fluidos

3 Destilados del petróleo

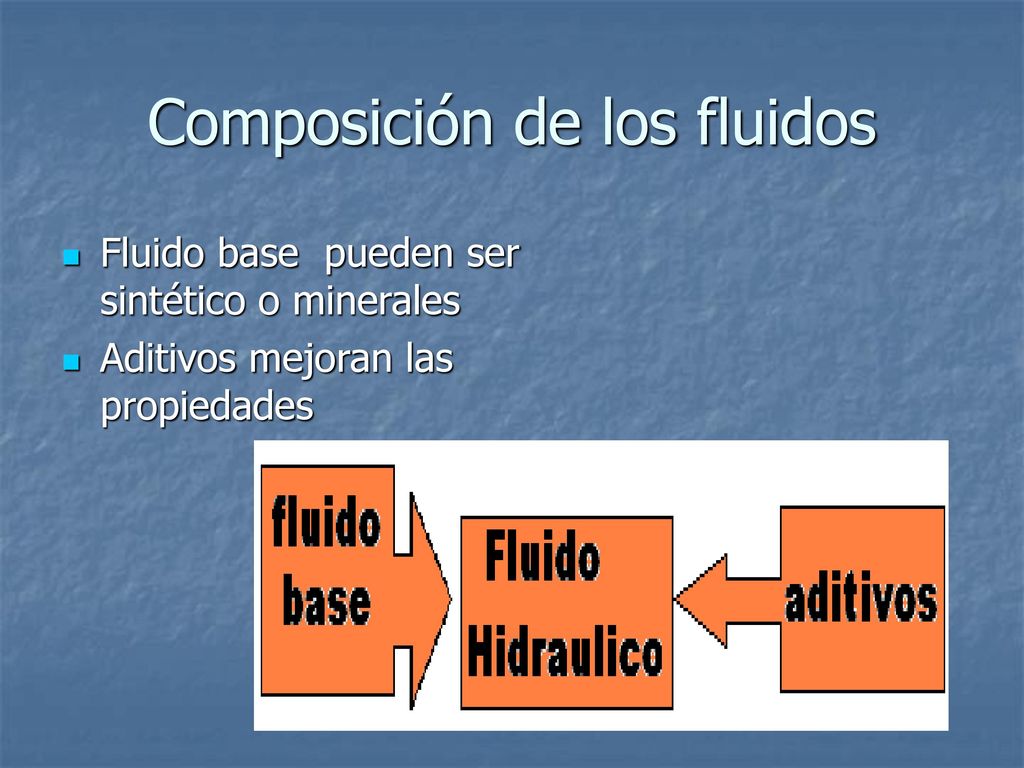

4 Composición de los fluidos
Fluido base pueden ser sintético o minerales Aditivos mejoran las propiedades

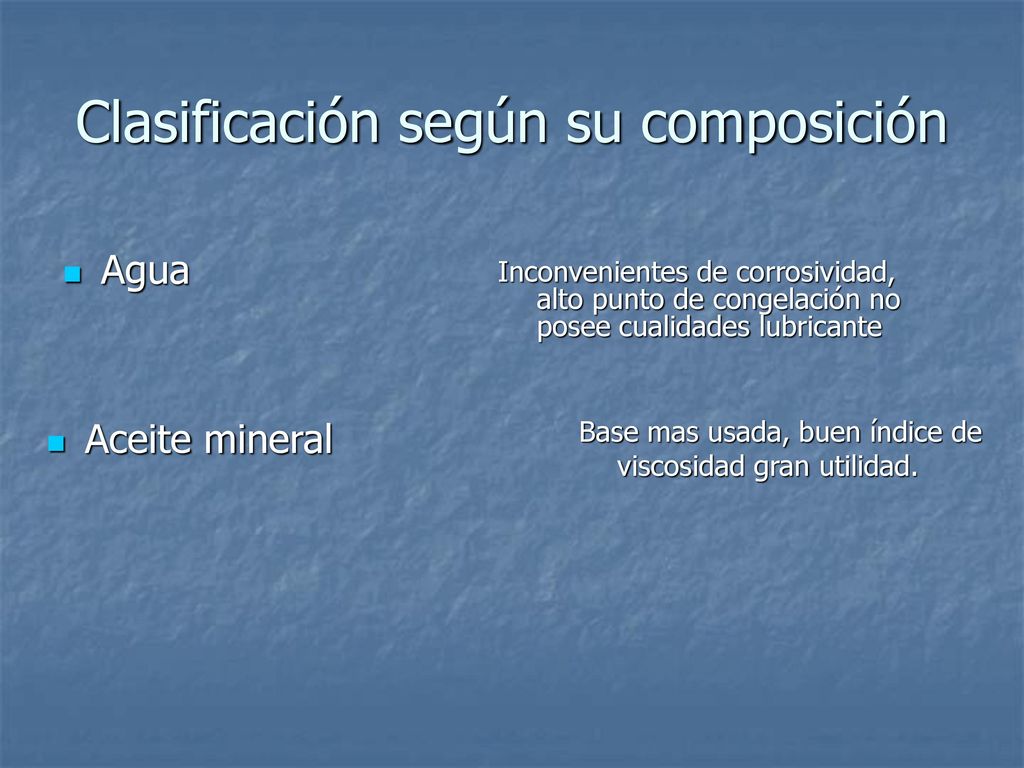

5 Clasificación según su composición
Agua Inconvenientes de corrosividad, alto punto de congelación no posee cualidades lubricante Aceite mineral Base mas usada, buen índice de viscosidad gran utilidad.

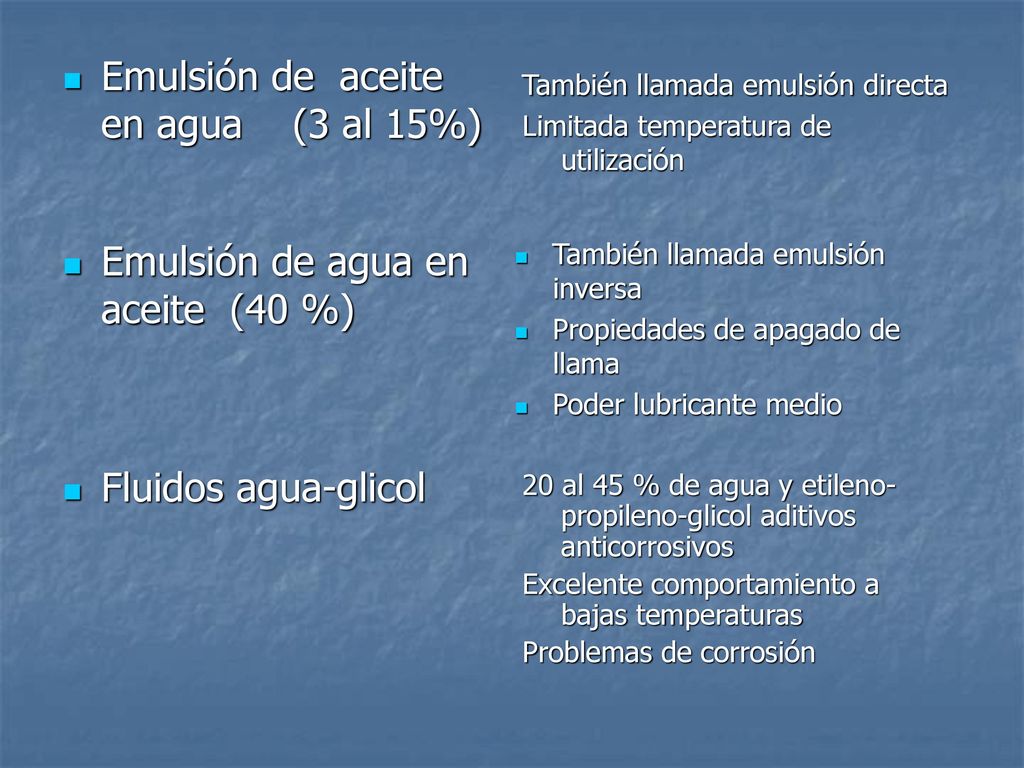

6 Emulsión de aceite en agua (3 al 15%)
También llamada emulsión directa Limitada temperatura de utilización Emulsión de agua en aceite (40 %) También llamada emulsión inversa Propiedades de apagado de llama Poder lubricante medio Fluidos agua-glicol 20 al 45 % de agua y etileno-propileno-glicol aditivos anticorrosivos Excelente comportamiento a bajas temperaturas Problemas de corrosión

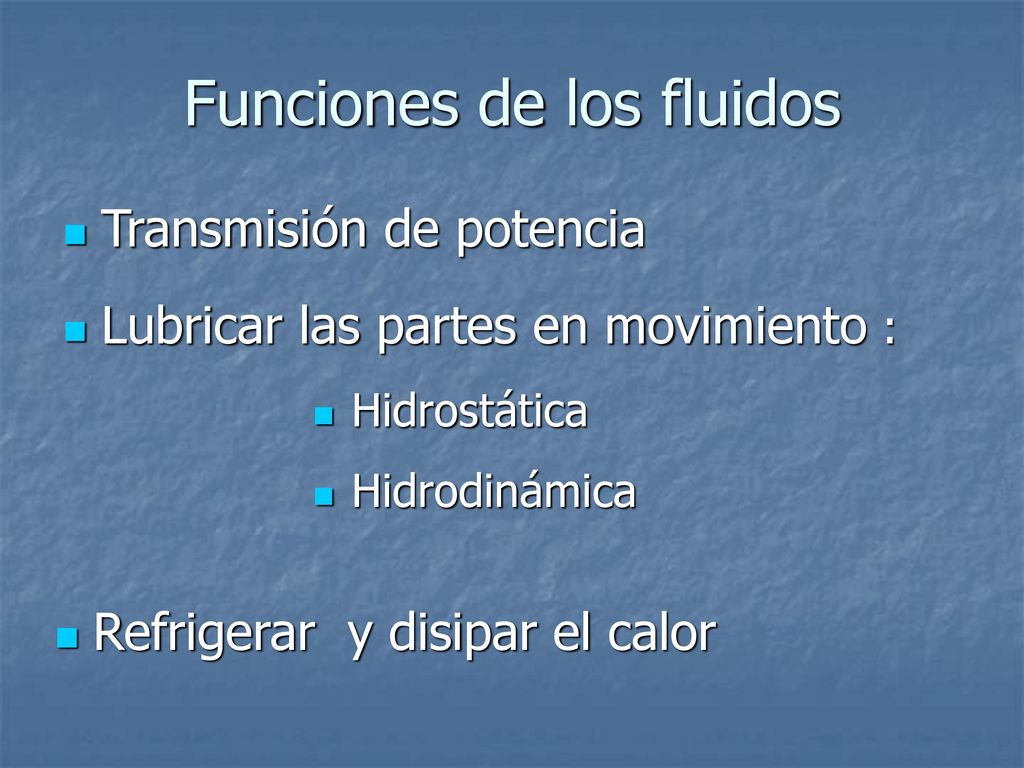

7 Funciones de los fluidos
Transmisión de potencia Lubricar las partes en movimiento : Hidrostática Hidrodinámica Refrigerar y disipar el calor

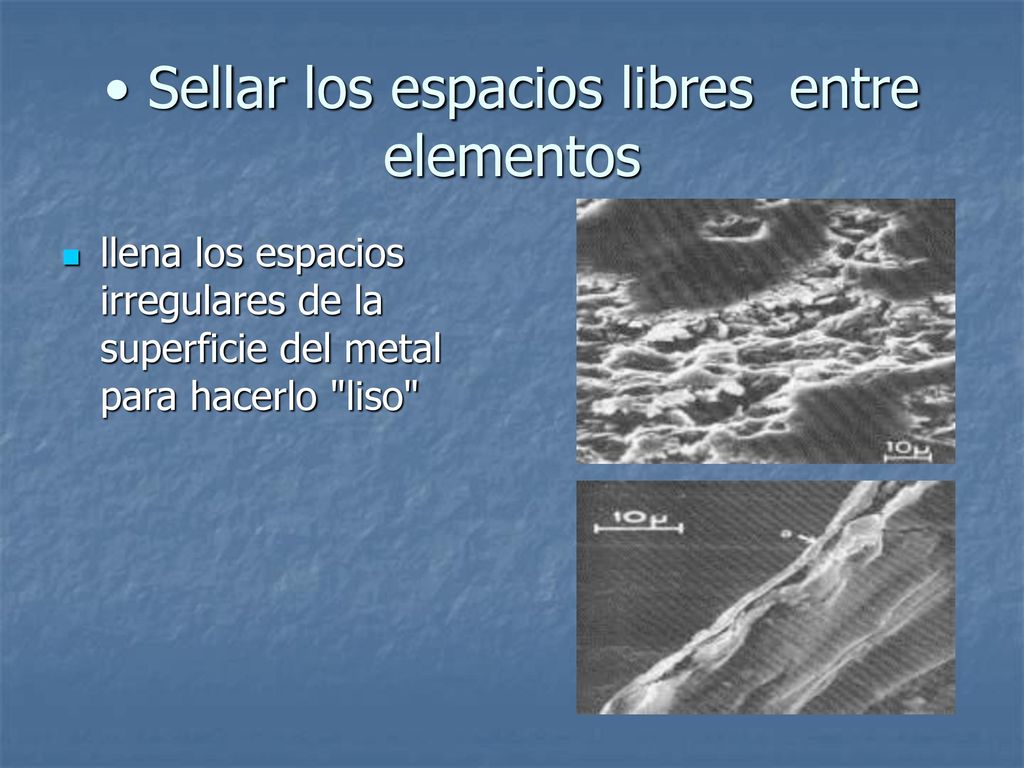

8 Sellar los espacios libres entre elementos
llena los espacios irregulares de la superficie del metal para hacerlo "liso"

9 Ventaja de los fluidos hidráulicos
Movimientos lentos y mediana velocidad con gran fuerza. Posibilidad de mover con precisión objetos, partes de máquinas, etc. aún cuando los mismos sean pesados. La transmisión puede hacerse a través de cañerías y mangueras flexibles evitando una cantidad de elementos mecánicos. Los fluidos sintéticos están diseñados para trabajar a altas temperaturas

10 Desventajas Posibilidad de pérdidas de fluido hidráulico.
Lo inflamable de muchos fluidos. El envejecimiento de los mismos. Lo poco limpio que son los sistemas hidráulicos frente a los eléctricos o neumáticos. La contaminación que puede provocar la perdida de fluido Hidráulico.

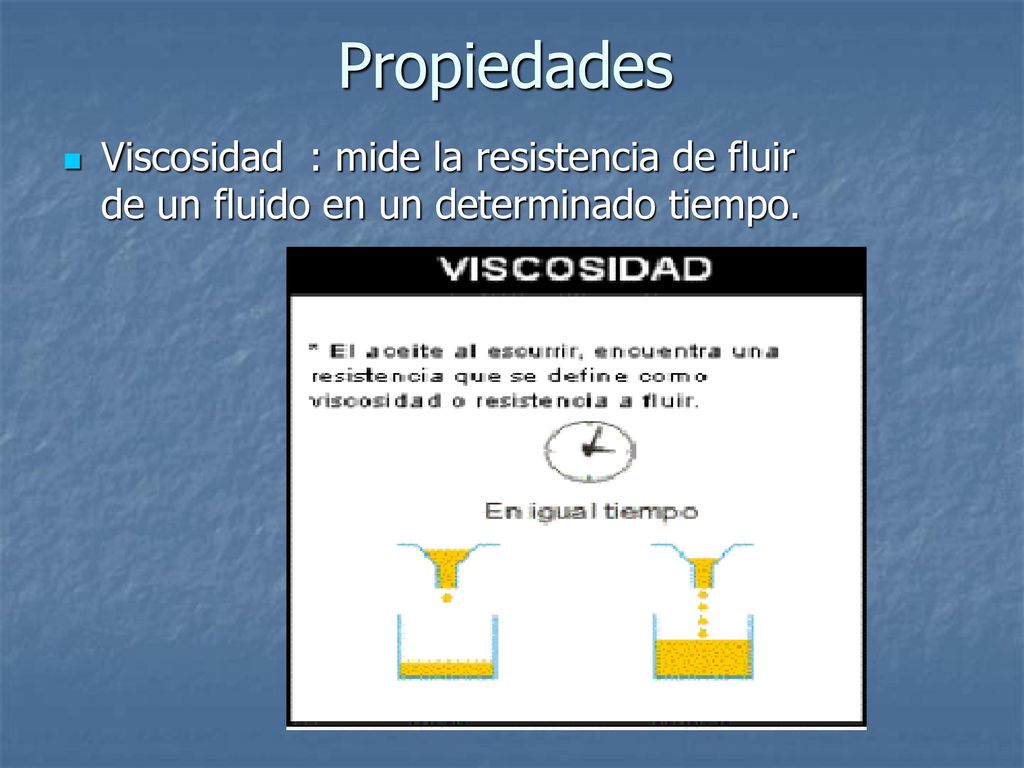

11 Propiedades Viscosidad : mide la resistencia de fluir de un fluido en un determinado tiempo.

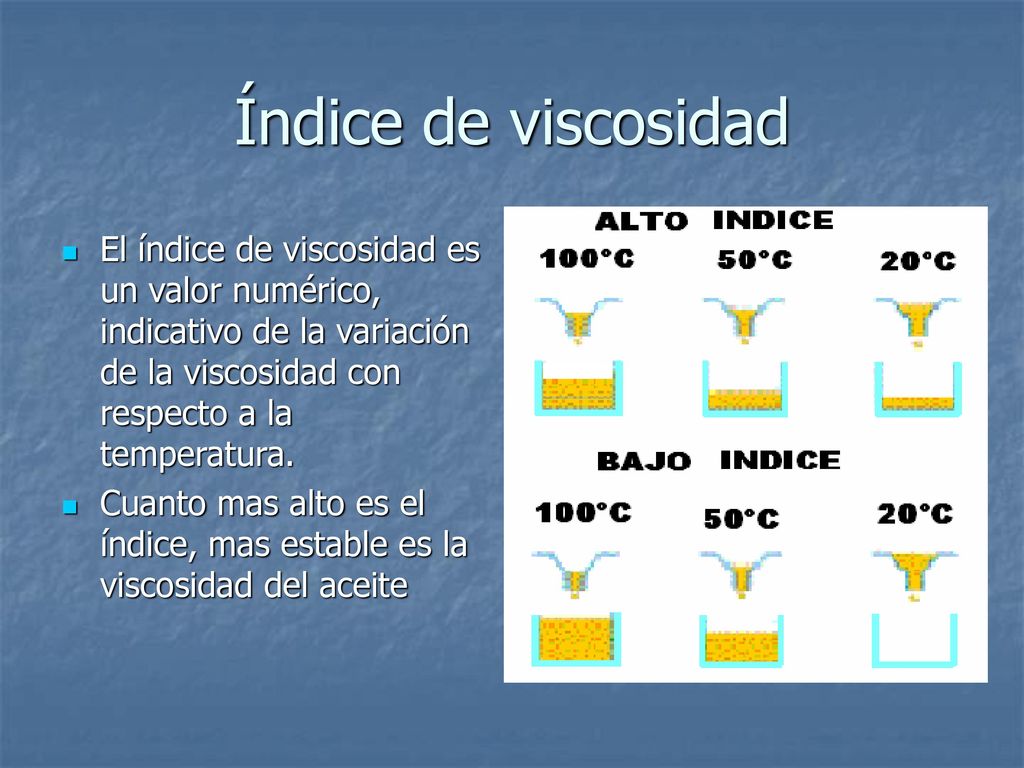

12 Índice de viscosidad El índice de viscosidad es un valor numérico, indicativo de la variación de la viscosidad con respecto a la temperatura. Cuanto mas alto es el índice, mas estable es la viscosidad del aceite

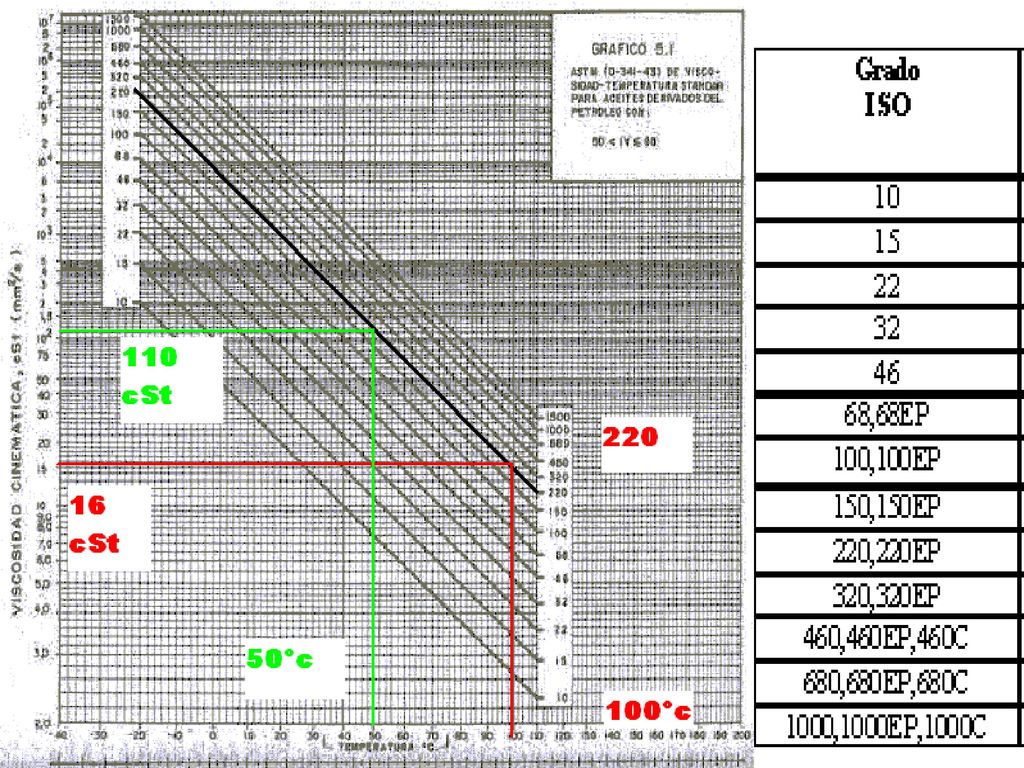

13

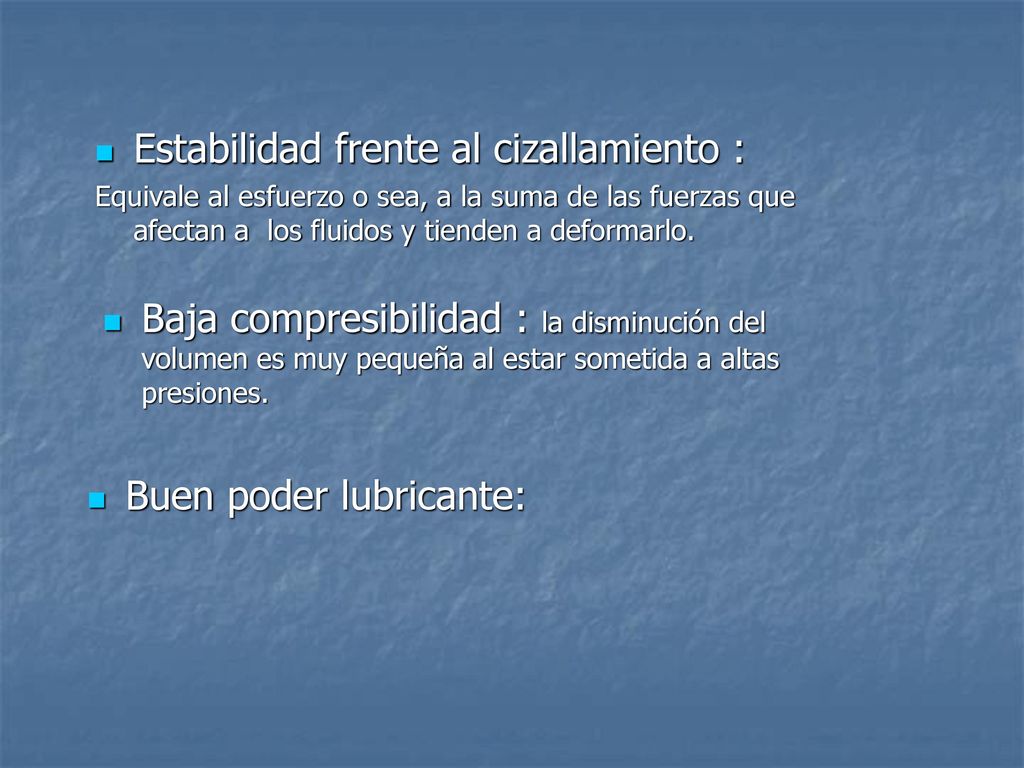

14 Estabilidad frente al cizallamiento :
Equivale al esfuerzo o sea, a la suma de las fuerzas que afectan a los fluidos y tienden a deformarlo. Baja compresibilidad : la disminución del volumen es muy pequeña al estar sometida a altas presiones. Buen poder lubricante:

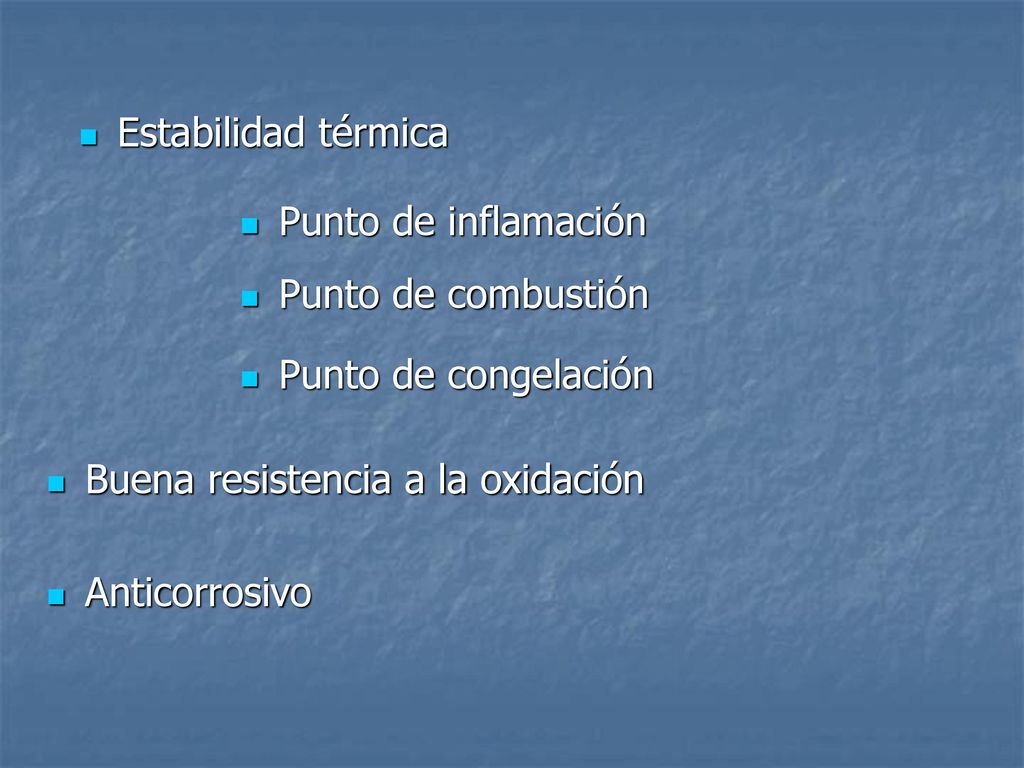

15 Estabilidad térmica Punto de inflamación Punto de combustión Punto de congelación Buena resistencia a la oxidación Anticorrosivo

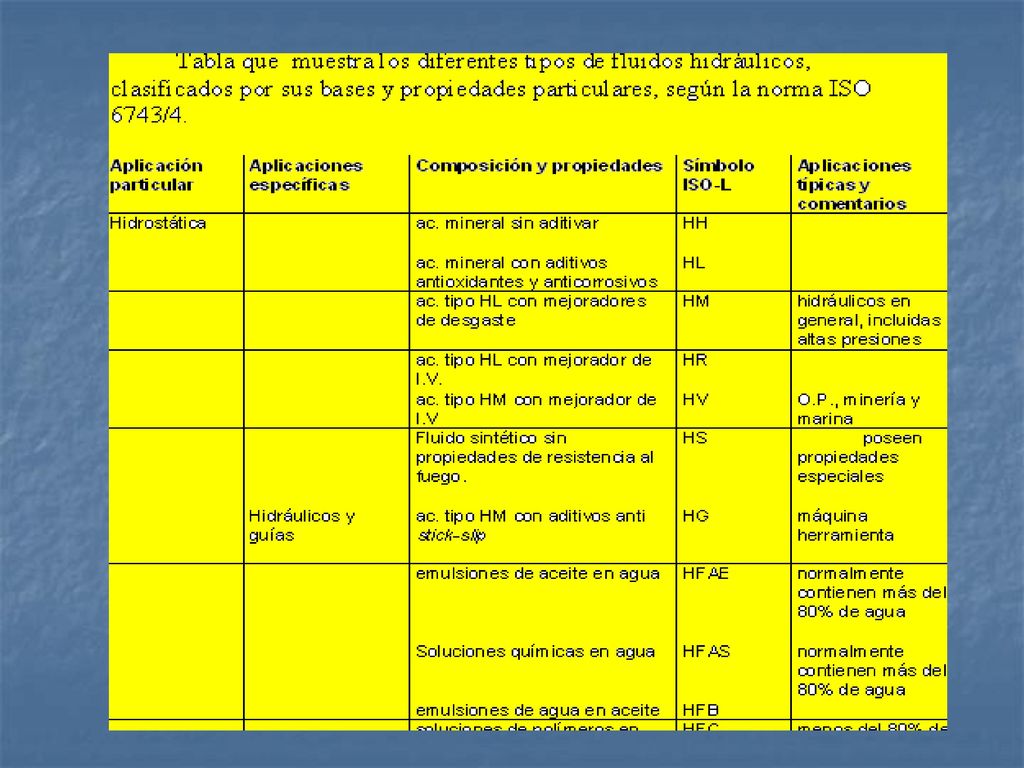

16

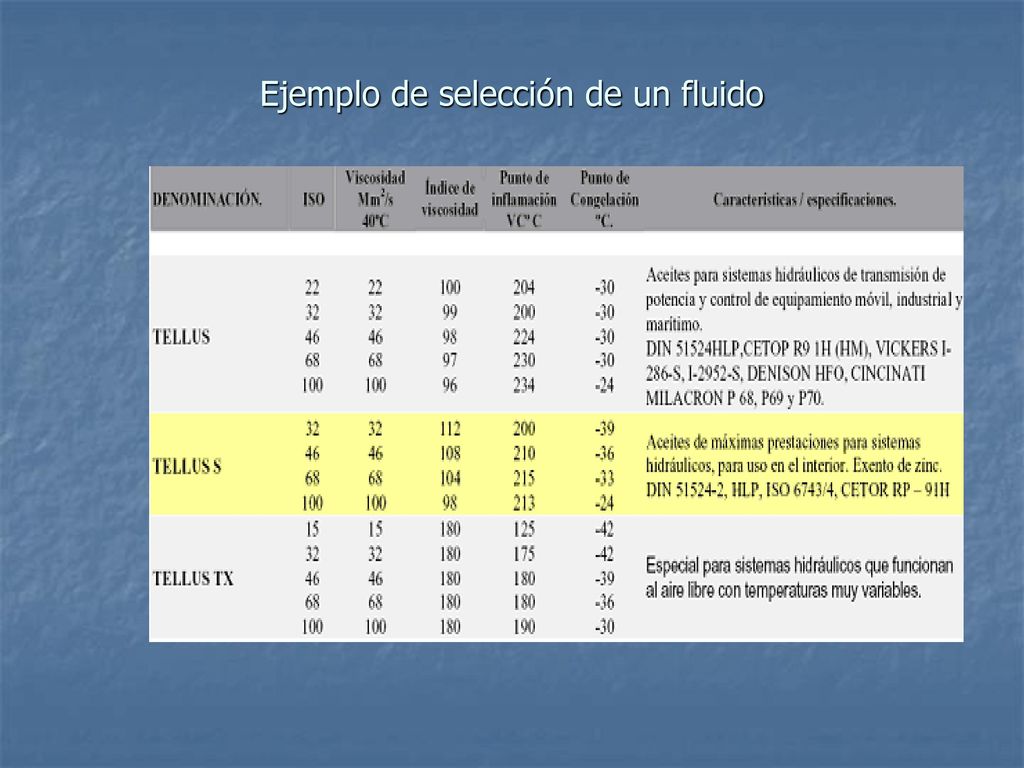

17 Ejemplo de selección de un fluido

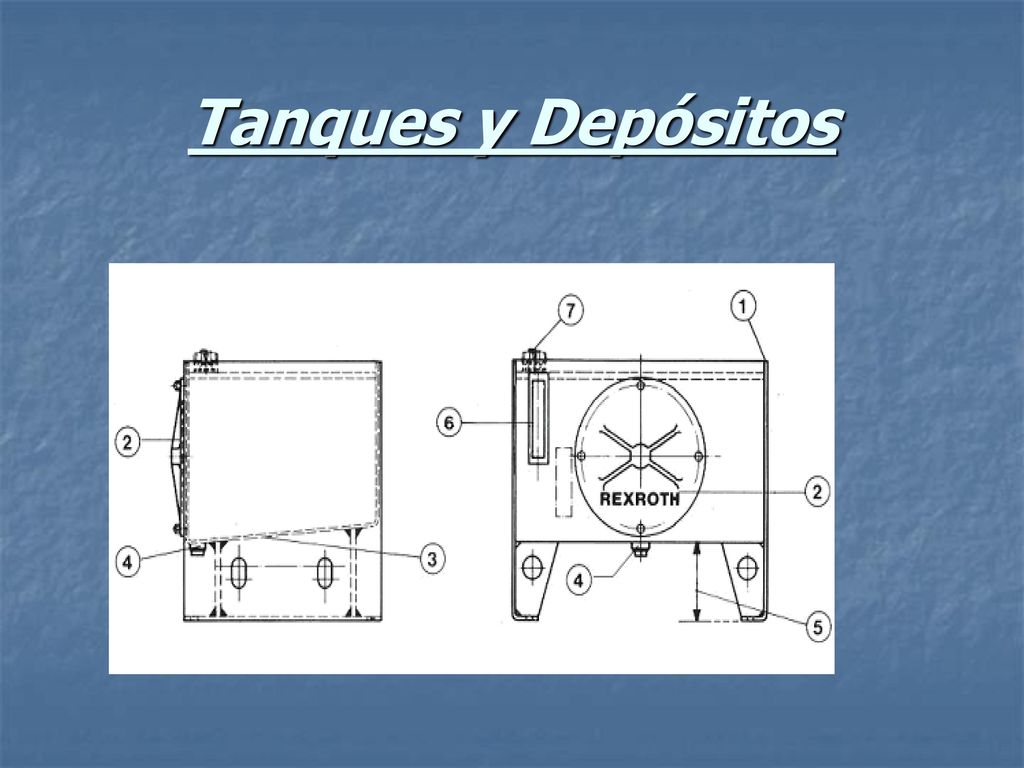

18 Tanques y Depósitos

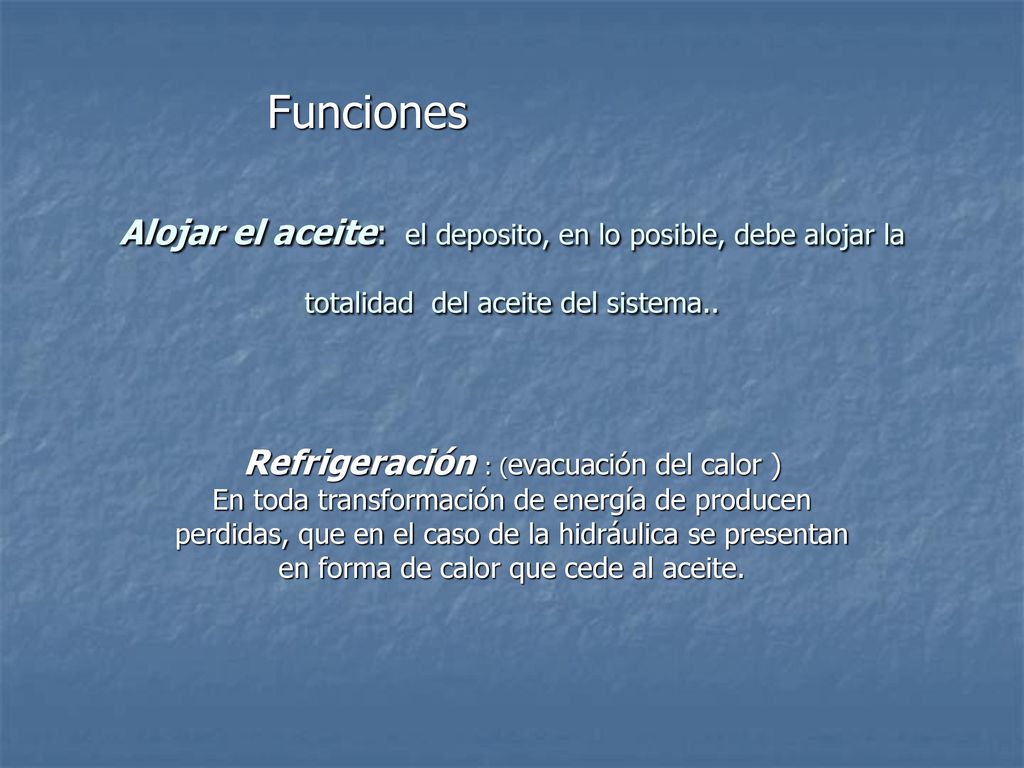

19 Funciones Alojar el aceite: el deposito, en lo posible, debe alojar la totalidad del aceite del sistema.. Refrigeración : (evacuación del calor ) En toda transformación de energía de producen perdidas, que en el caso de la hidráulica se presentan en forma de calor que cede al aceite.

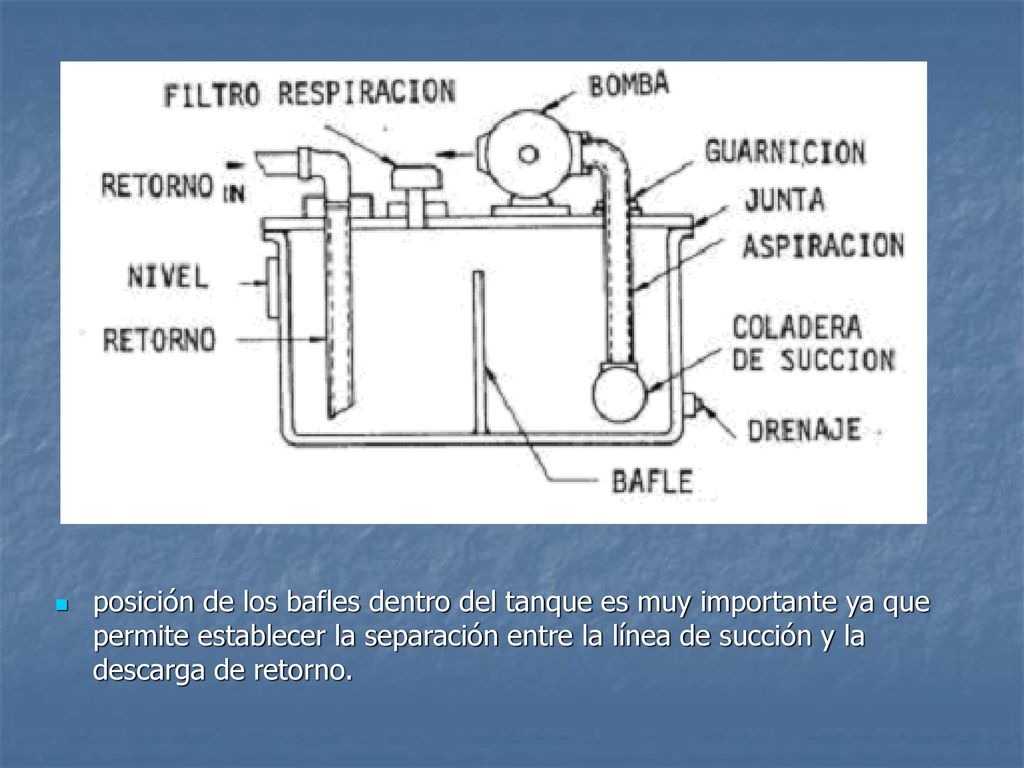

20 posición de los bafles dentro del tanque es muy importante ya que permite establecer la separación entre la línea de succión y la descarga de retorno.

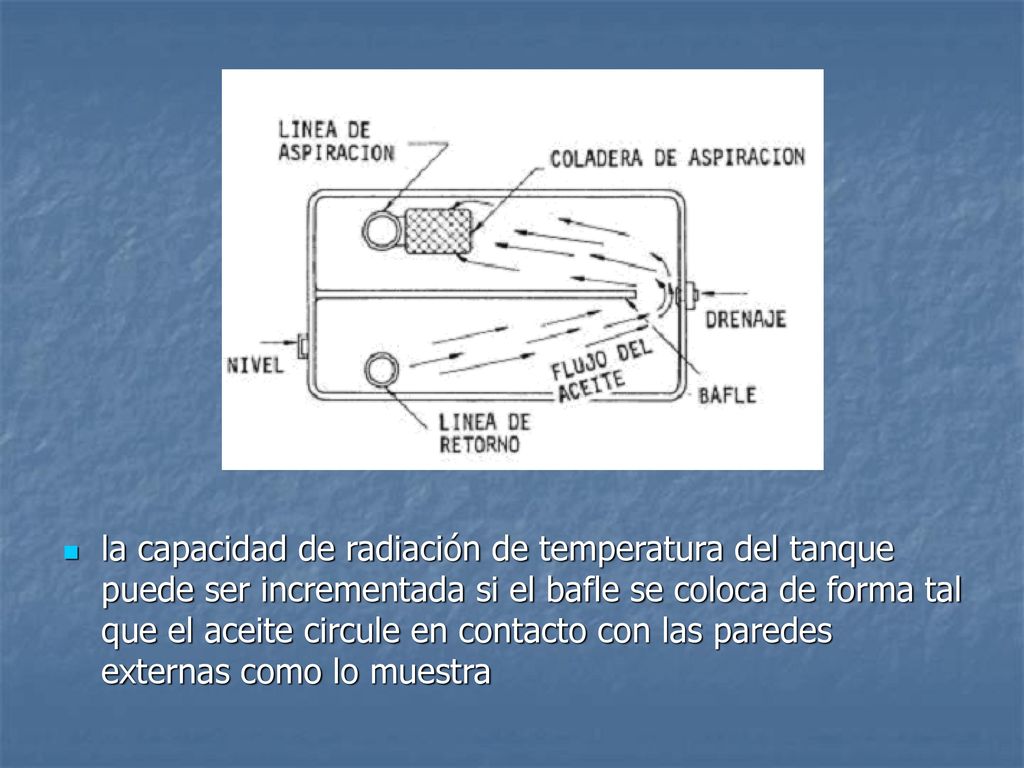

21 la capacidad de radiación de temperatura del tanque puede ser incrementada si el bafle se coloca de forma tal que el aceite circule en contacto con las paredes externas como lo muestra
