El aceite o fluido hidráulico es un líquido transmisor de potencia que se utiliza para transformar, controlar y transmitir los esfuerzos mecánicos a través.

Presentación del tema: "El aceite o fluido hidráulico es un líquido transmisor de potencia que se utiliza para transformar, controlar y transmitir los esfuerzos mecánicos a través."— Transcripción de la presentación:

1

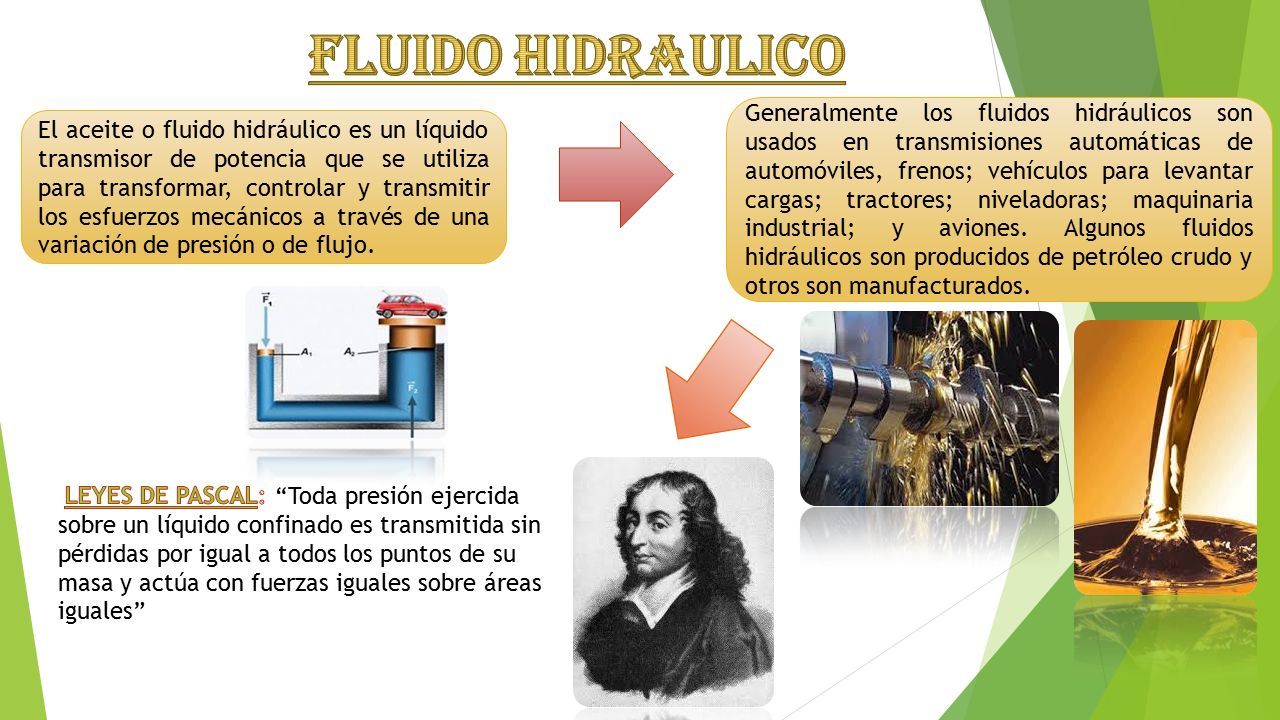

2 El aceite o fluido hidráulico es un líquido transmisor de potencia que se utiliza para transformar, controlar y transmitir los esfuerzos mecánicos a través de una variación de presión o de flujo. Generalmente los fluidos hidráulicos son usados en transmisiones automáticas de automóviles, frenos; vehículos para levantar cargas; tractores; niveladoras; maquinaria industrial; y aviones. Algunos fluidos hidráulicos son producidos de petróleo crudo y otros son manufacturados.

3 Los fluidos sometidos a presión deben cumplir funciones muy diversas Transmitir presión Eliminar partículas abrasivas Lubricar partes móviles Amortiguar vibraciones causadas por picos de presión Refrigerar Proteger contra la corrosión

4 Los líquidos elaborados a base de aceites minerales (aceites hidráulicos )deben cumplir varios requisitos o propiedades Viscosidad Poder lubricante Densidad y compresibilidad Tendencia a producir espuma Limpieza

5 La norma ISO y la norma DIN 51524 determinan la viscosidad máxima y mínima de los aceites hidráulicos a 40ºC en mm2/s Según SAE (Society American Engineering)

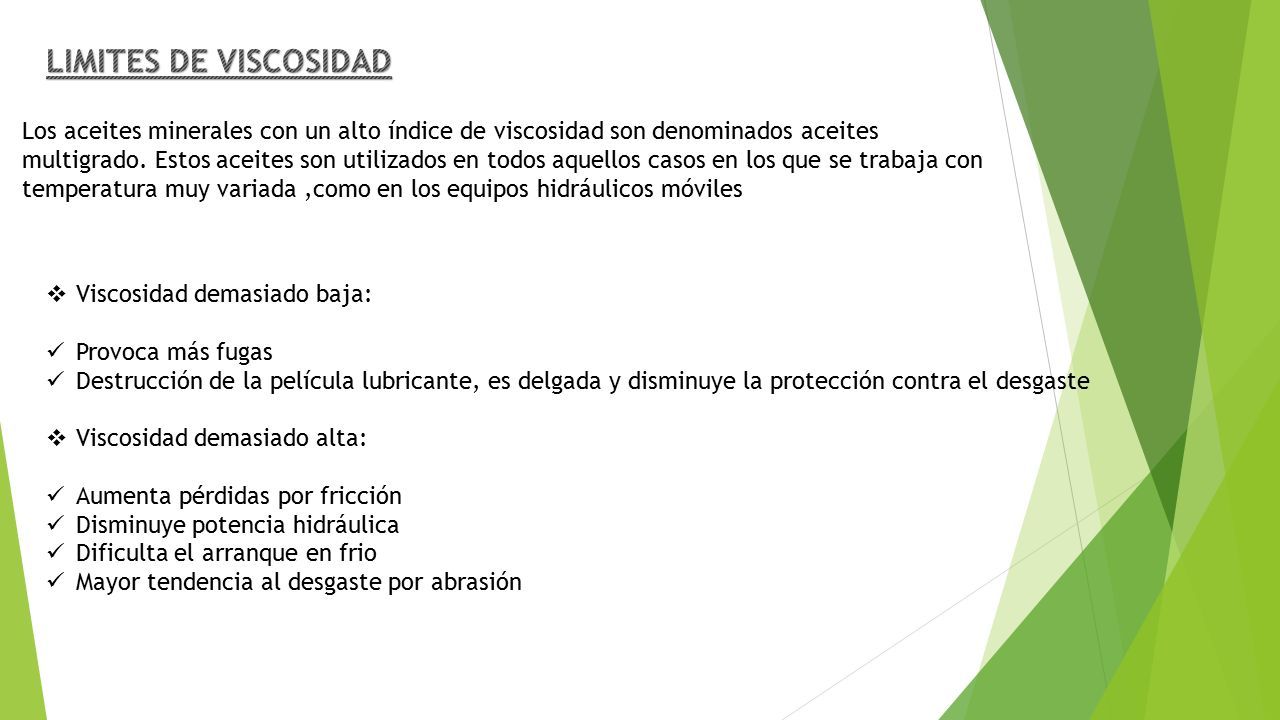

6  Viscosidad demasiado baja: Provoca más fugas Destrucción de la película lubricante, es delgada y disminuye la protección contra el desgaste  Viscosidad demasiado alta: Aumenta pérdidas por fricción Disminuye potencia hidráulica Dificulta el arranque en frio Mayor tendencia al desgaste por abrasión Los aceites minerales con un alto índice de viscosidad son denominados aceites multigrado. Estos aceites son utilizados en todos aquellos casos en los que se trabaja con temperatura muy variada,como en los equipos hidráulicos móviles

7 Los grupos líquidos se clasifican en diversos tipos que tienen diferentes características: Según DIN 51524 Y 51525, los aceites se clasifican en tres tipos según sus propiedades y composición Aceite hidráulico HL Aceite hidráulico HLP Aceite hidráulico HV A las siglas se le agrega un coeficiente de viscosidad según DIN51517

8 La viscosidad es determinada mediante un método normalizado DIN51562 Viscosimetro de ubbelohde DIN51561 Viscosimetro de vogel- ossag Tambien se puede utilizar un viscosímetro esférico para determinar la viscosidad cinematica. Con el se mide la velocidad con la que desciende el cuerpo por efecto de la gravedad en contra de la resistencia de un fluido

9 Las normas IOS y la norma reformada DIN51524 establecen lo siguiente: La clasificación de la viscosidad determina la viscosidad minima y máxima de los aceites hidráulicos sometidos a una temperatura de 40° centigrados

10 VIDEO FLUIDOS HIDRAULICOS  https://www.youtube.com/watch?v=IfchQQdHPdI

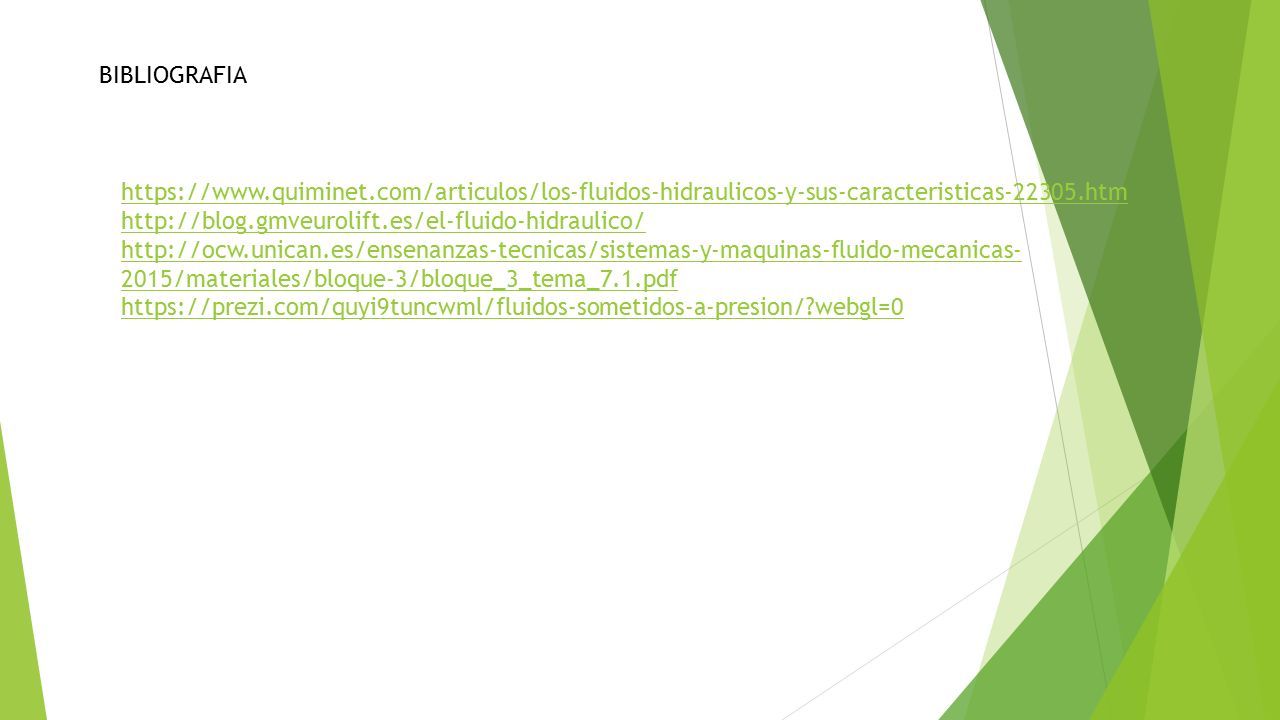

11 BIBLIOGRAFIA https://www.quiminet.com/articulos/los-fluidos-hidraulicos-y-sus-caracteristicas-22305.htm http://blog.gmveurolift.es/el-fluido-hidraulico/ http://ocw.unican.es/ensenanzas-tecnicas/sistemas-y-maquinas-fluido-mecanicas- 2015/materiales/bloque-3/bloque_3_tema_7.1.pdf https://prezi.com/quyi9tuncwml/fluidos-sometidos-a-presion/?webgl=0
