Estándares sobre Diseño y Funcionamiento de Data Center

Presentación del tema: "Estándares sobre Diseño y Funcionamiento de Data Center"— Transcripción de la presentación:

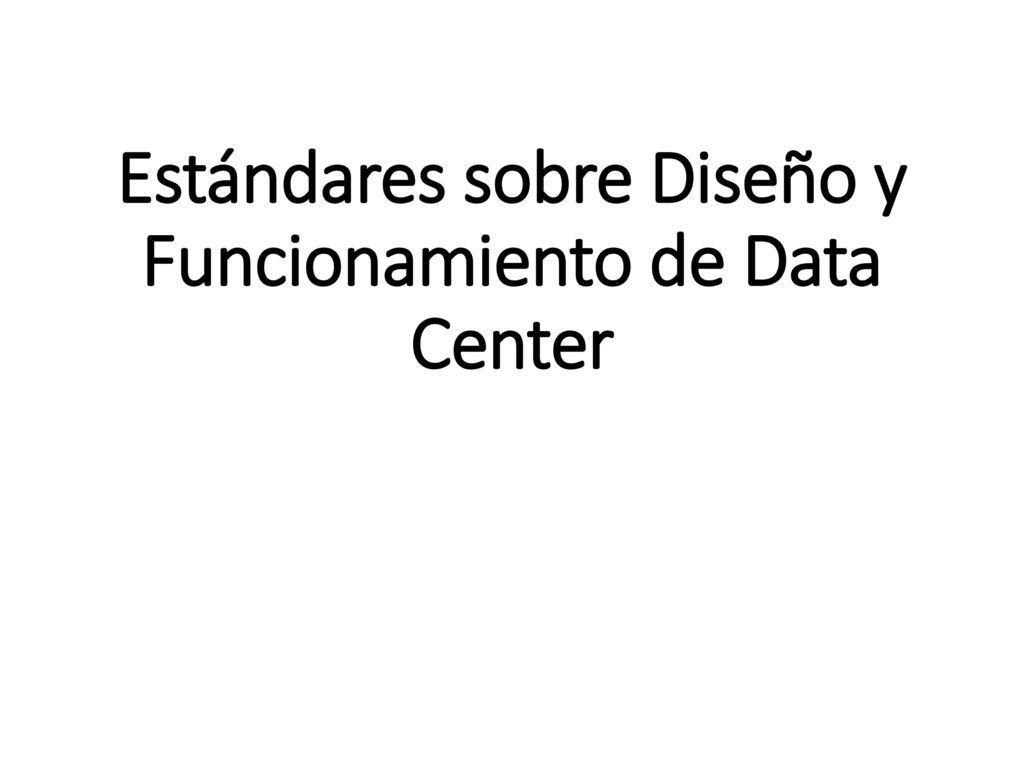

1 Estándares sobre Diseño y Funcionamiento de Data Center

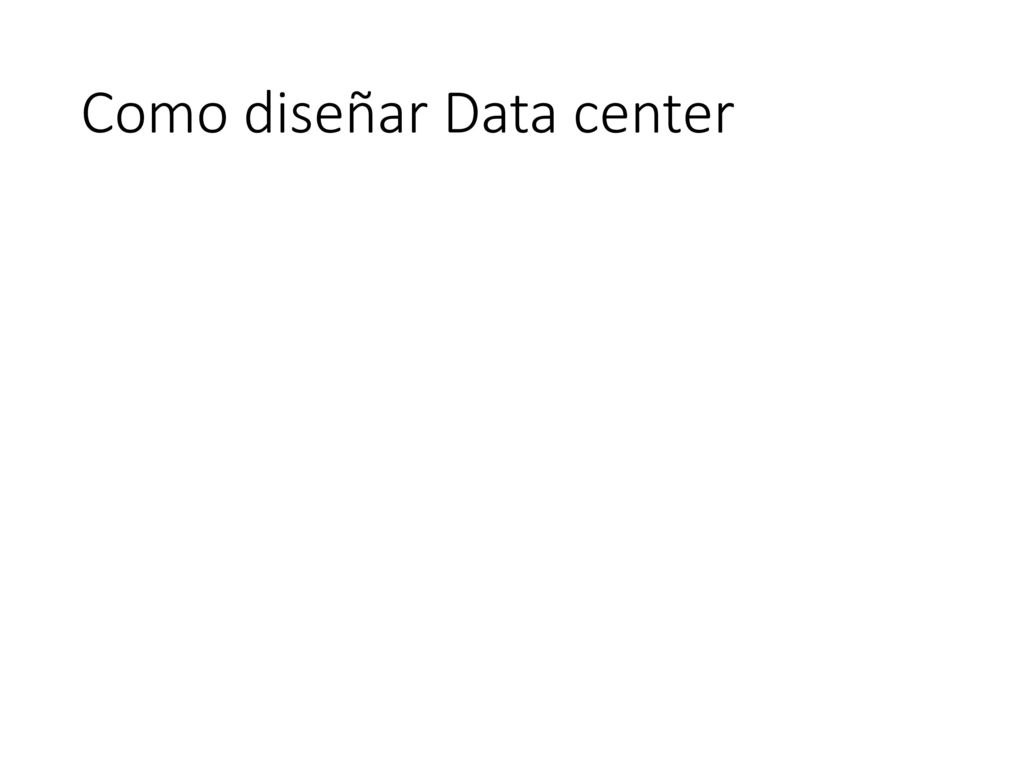

2 Como diseñar Data center

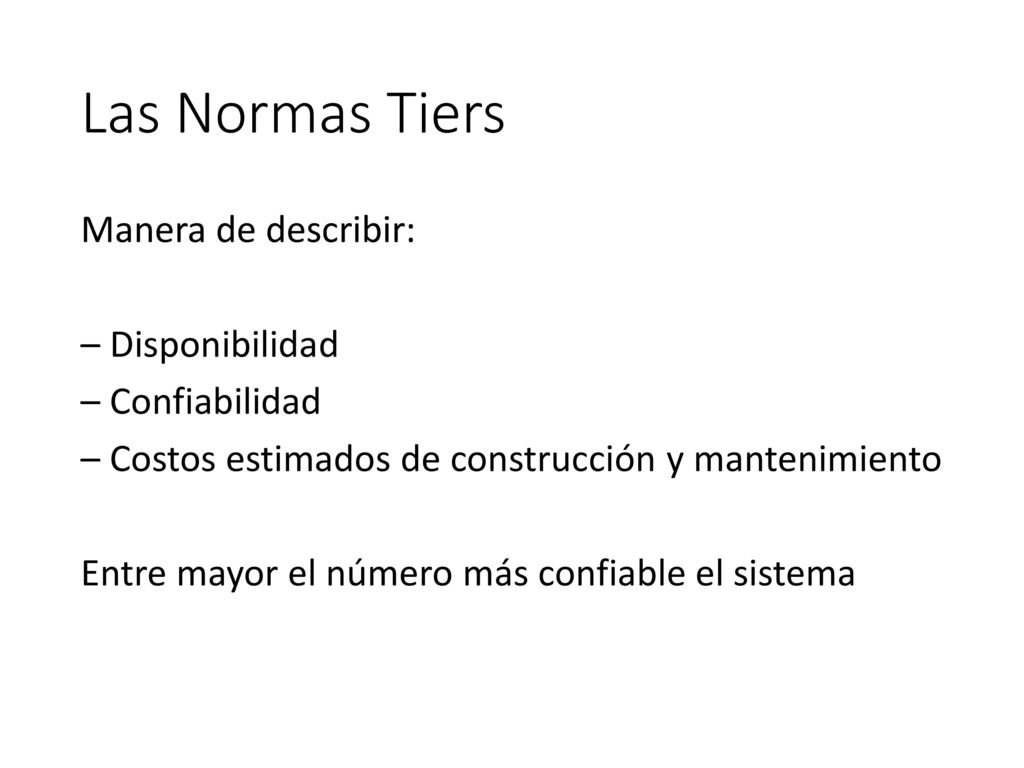

3 Las Normas Tiers Manera de describir: – Disponibilidad – Confiabilidad – Costos estimados de construcción y mantenimiento Entre mayor el número más confiable el sistema

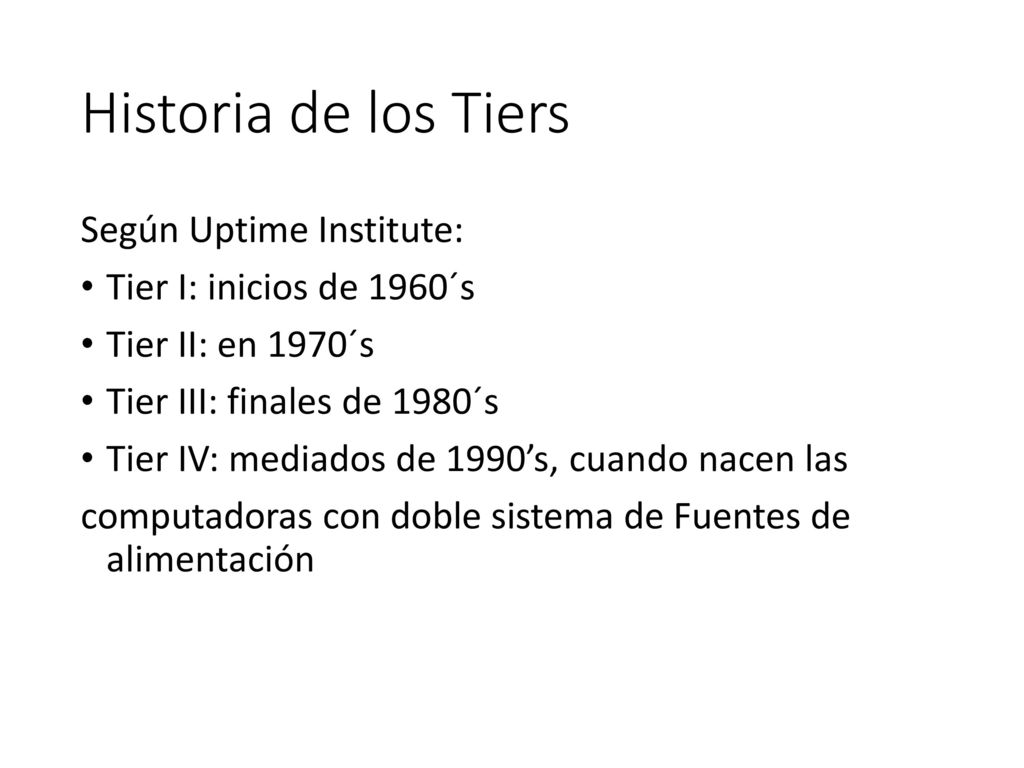

4 Historia de los Tiers Según Uptime Institute:
Tier I: inicios de 1960´s Tier II: en 1970´s Tier III: finales de 1980´s Tier IV: mediados de 1990’s, cuando nacen las computadoras con doble sistema de Fuentes de alimentación

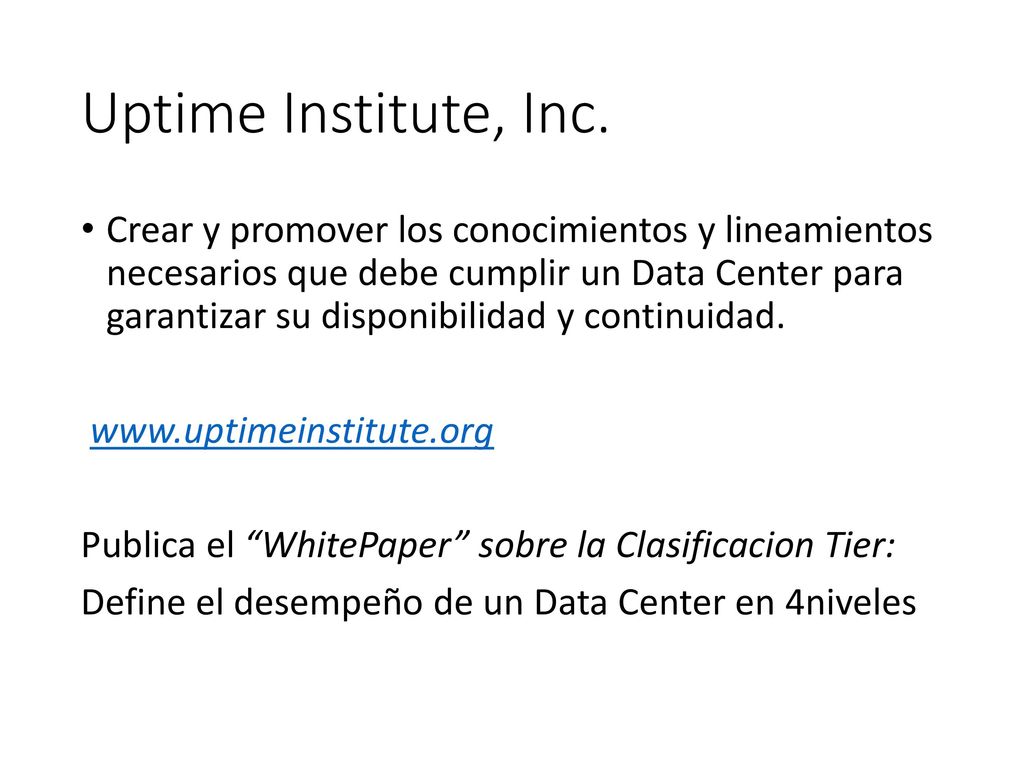

5 Uptime Institute, Inc. Crear y promover los conocimientos y lineamientos necesarios que debe cumplir un Data Center para garantizar su disponibilidad y continuidad. Publica el “WhitePaper” sobre la Clasificacion Tier: Define el desempeño de un Data Center en 4niveles

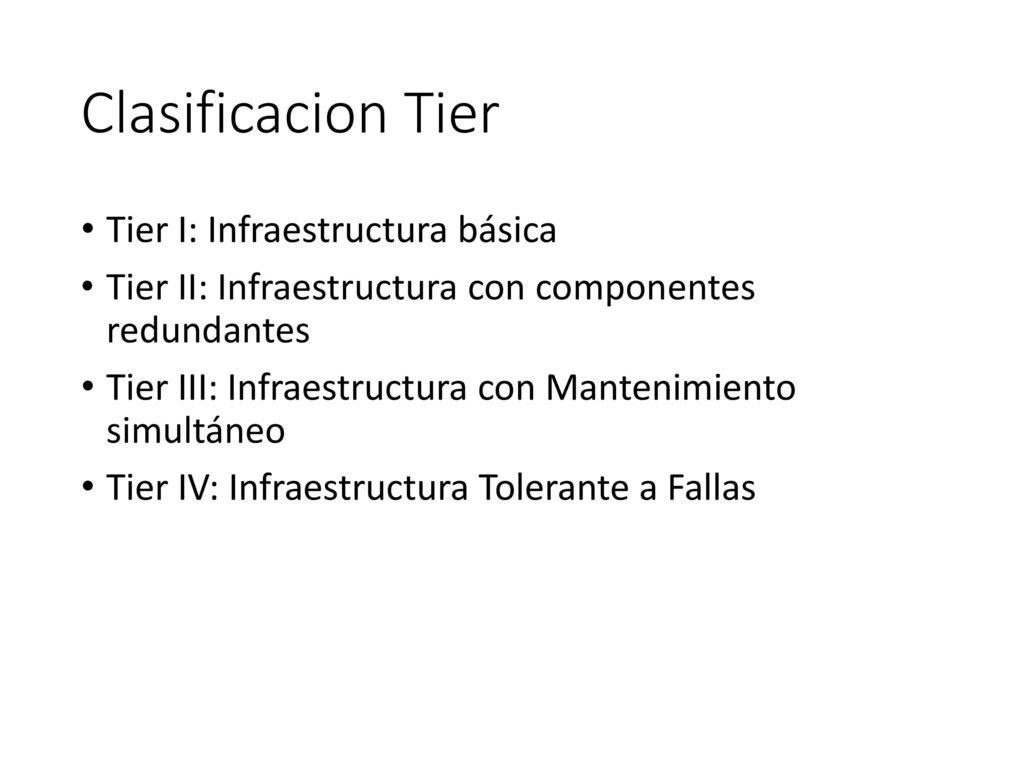

6 Clasificacion Tier Tier I: Infraestructura básica
Tier II: Infraestructura con componentes redundantes Tier III: Infraestructura con Mantenimiento simultáneo Tier IV: Infraestructura Tolerante a Fallas

7 Tier I Infraestructura Básica

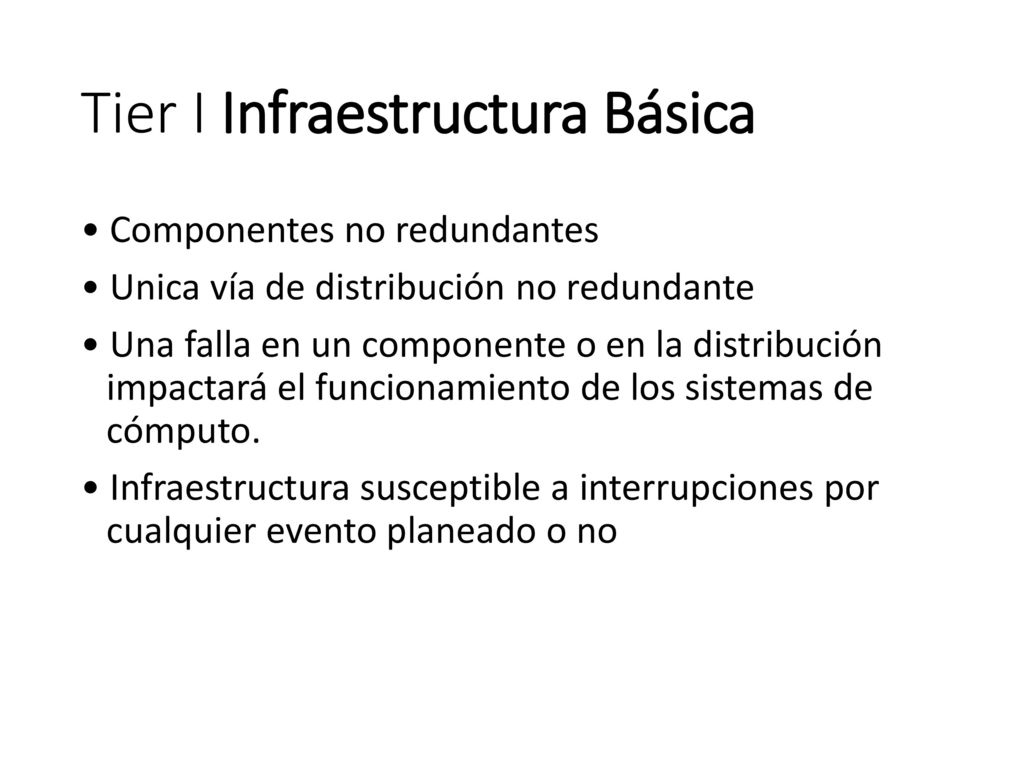

• Componentes no redundantes • Unica vía de distribución no redundante • Una falla en un componente o en la distribución impactará el funcionamiento de los sistemas de cómputo. • Infraestructura susceptible a interrupciones por cualquier evento planeado o no

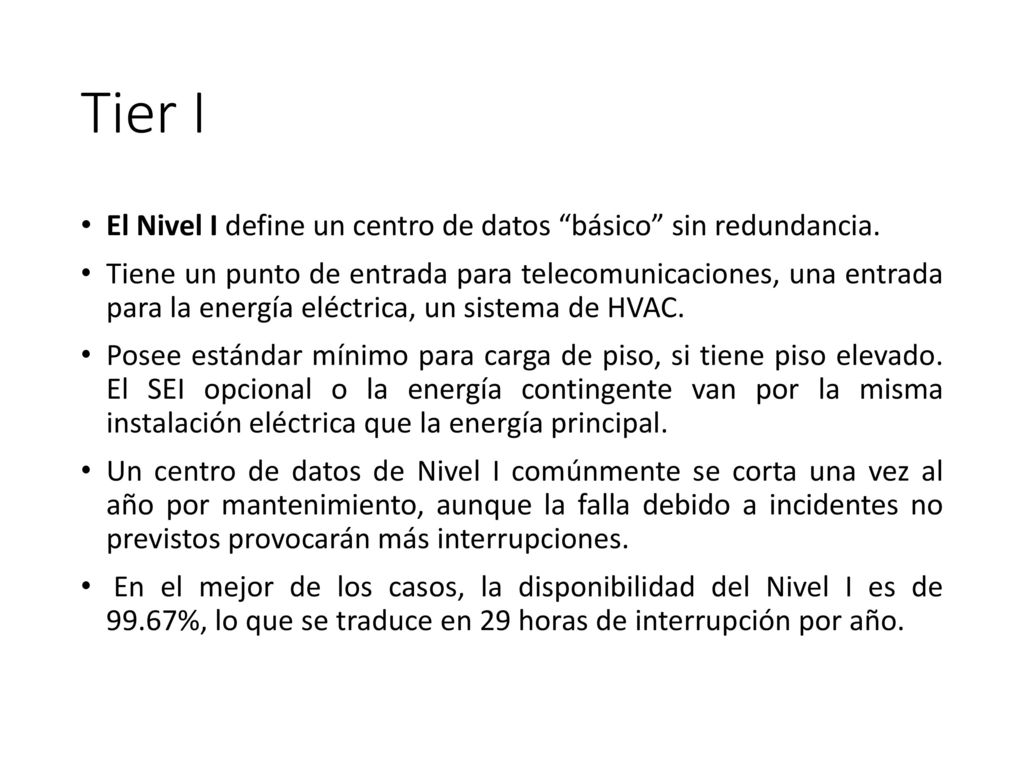

8 Tier I El Nivel I define un centro de datos “básico” sin redundancia.
Tiene un punto de entrada para telecomunicaciones, una entrada para la energía eléctrica, un sistema de HVAC. Posee estándar mínimo para carga de piso, si tiene piso elevado. El SEI opcional o la energía contingente van por la misma instalación eléctrica que la energía principal. Un centro de datos de Nivel I comúnmente se corta una vez al año por mantenimiento, aunque la falla debido a incidentes no previstos provocarán más interrupciones. En el mejor de los casos, la disponibilidad del Nivel I es de %, lo que se traduce en 29 horas de interrupción por año.

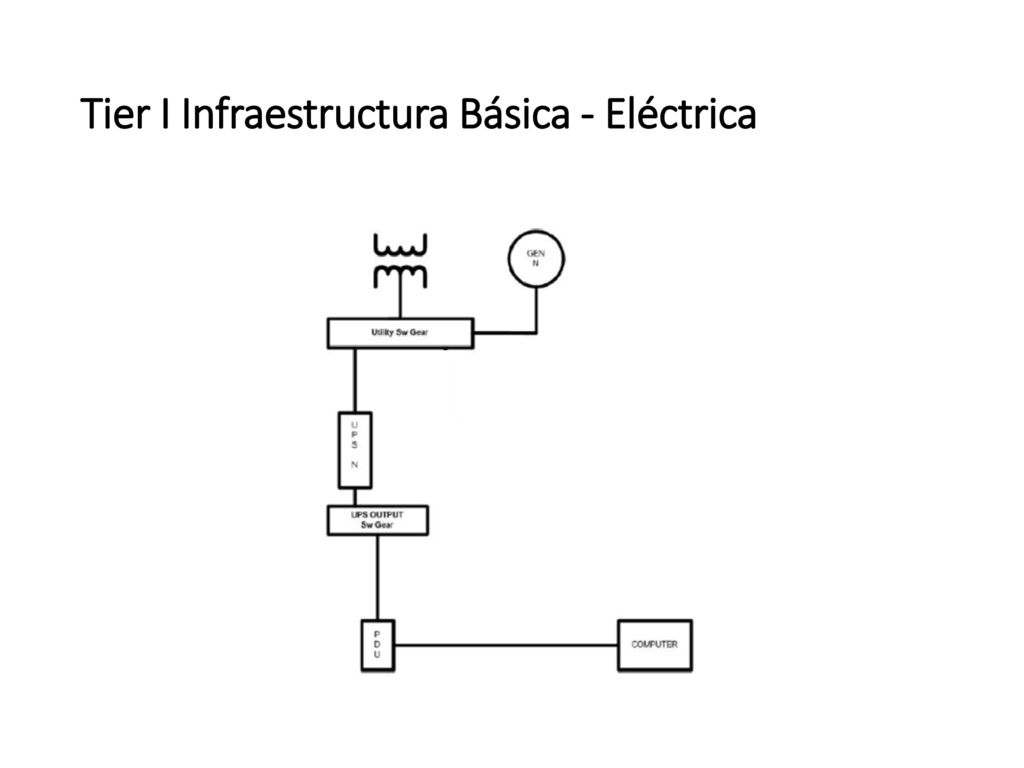

9 Tier I Infraestructura Básica - Eléctrica

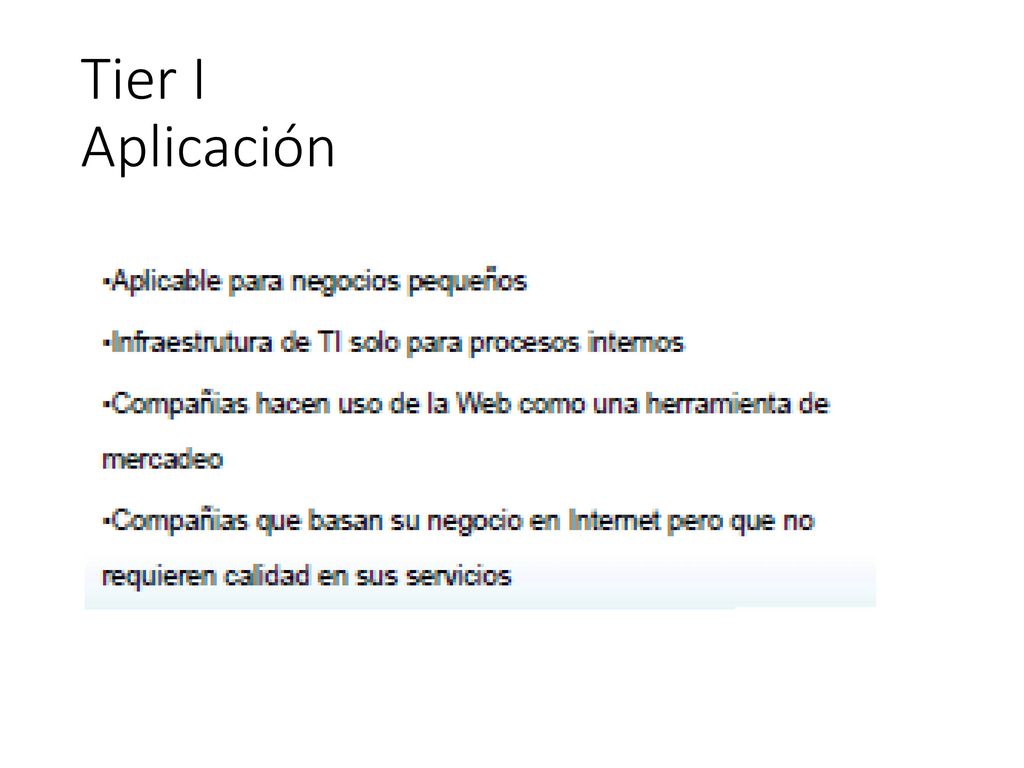

10 Tier I Aplicación

11 Tier II Componentes Redundantes
Única vía de distribución no redundante. Infraestructura susceptible a interrupciones por cualquier evento planeado o no planeada. Requiere Generador y UPS redundantes.

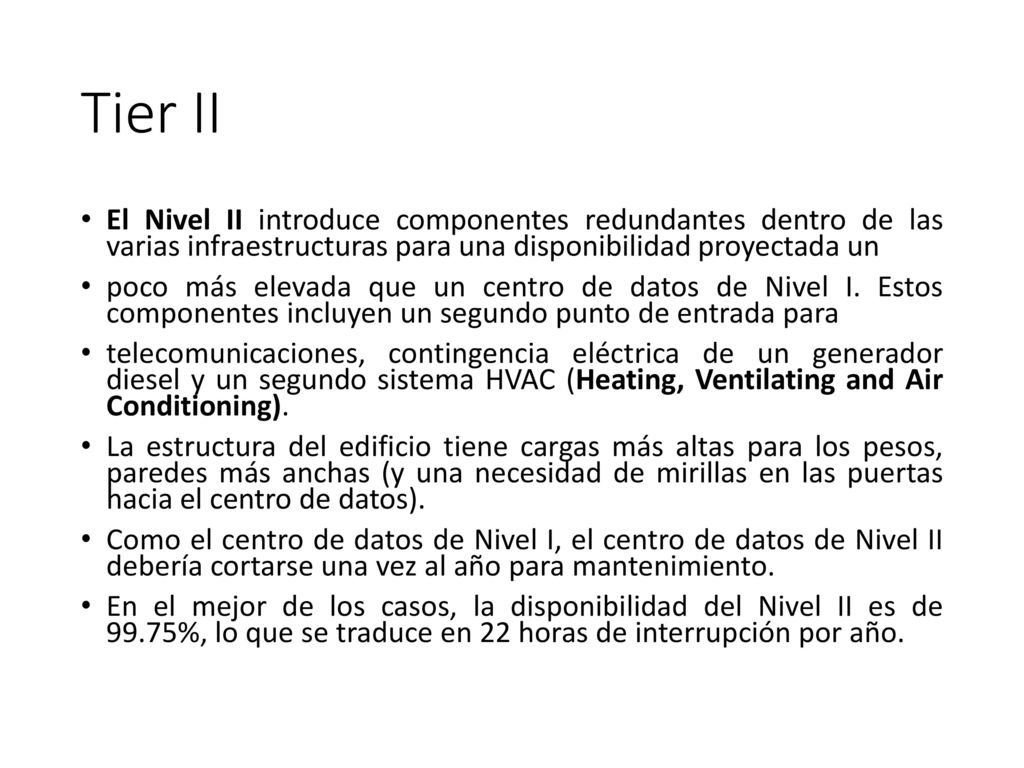

12 Tier II El Nivel II introduce componentes redundantes dentro de las varias infraestructuras para una disponibilidad proyectada un poco más elevada que un centro de datos de Nivel I. Estos componentes incluyen un segundo punto de entrada para telecomunicaciones, contingencia eléctrica de un generador diesel y un segundo sistema HVAC (Heating, Ventilating and Air Conditioning). La estructura del edificio tiene cargas más altas para los pesos, paredes más anchas (y una necesidad de mirillas en las puertas hacia el centro de datos). Como el centro de datos de Nivel I, el centro de datos de Nivel II debería cortarse una vez al año para mantenimiento. En el mejor de los casos, la disponibilidad del Nivel II es de %, lo que se traduce en 22 horas de interrupción por año.

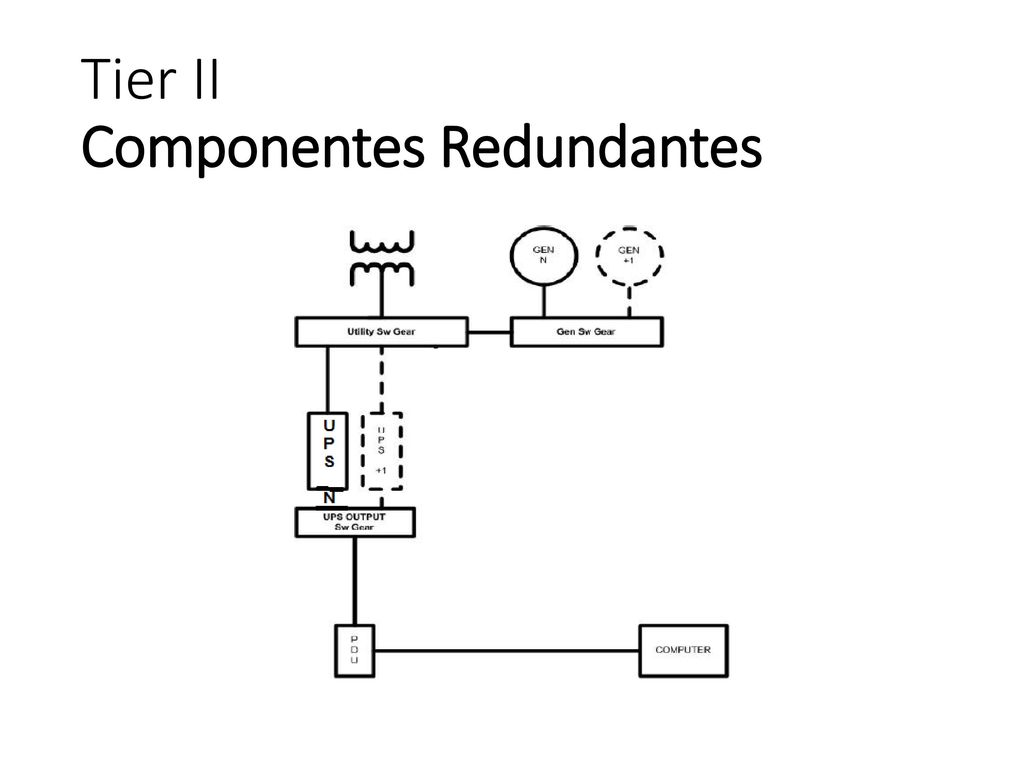

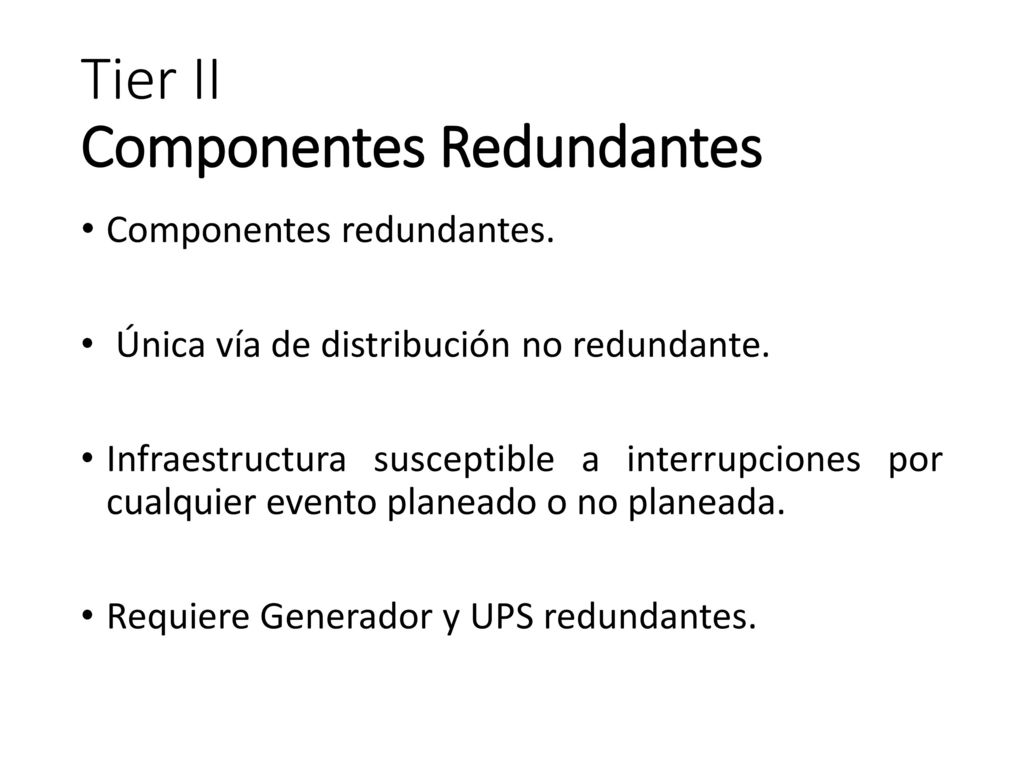

13 Tier II Componentes Redundantes

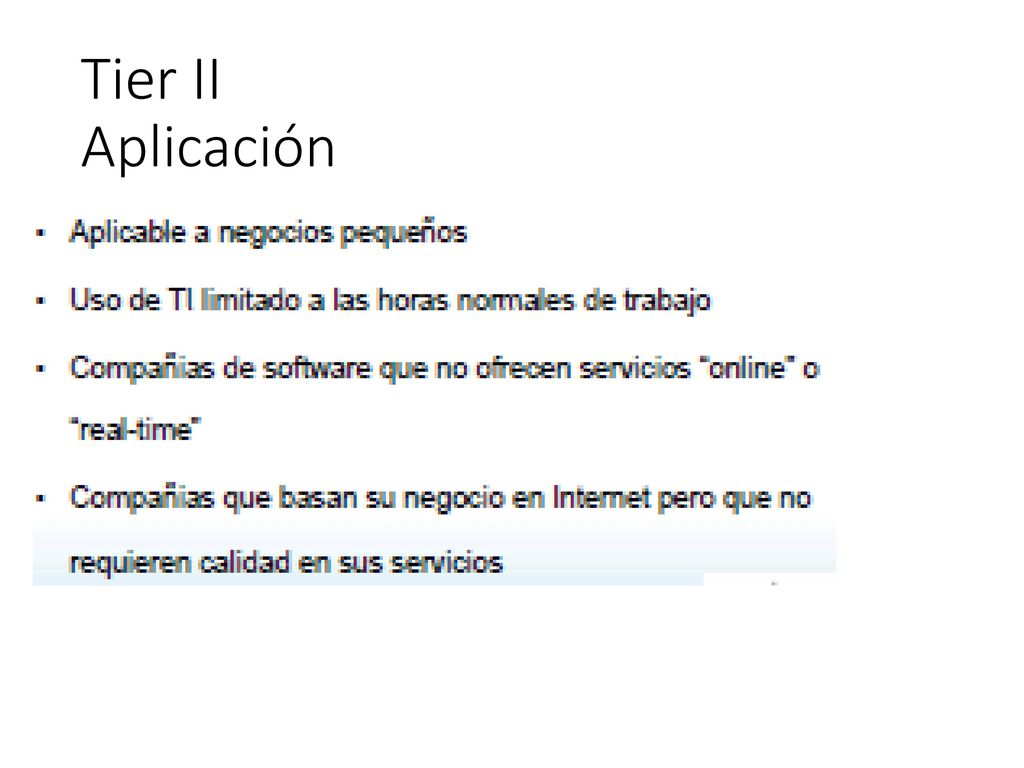

14 Tier II Aplicación

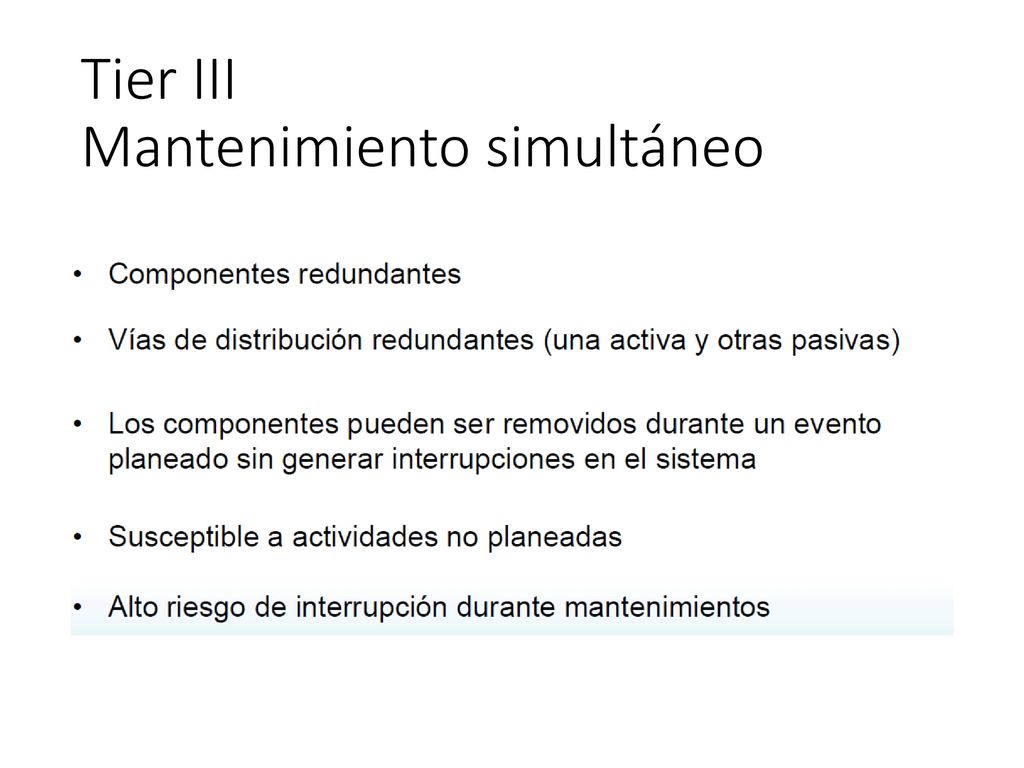

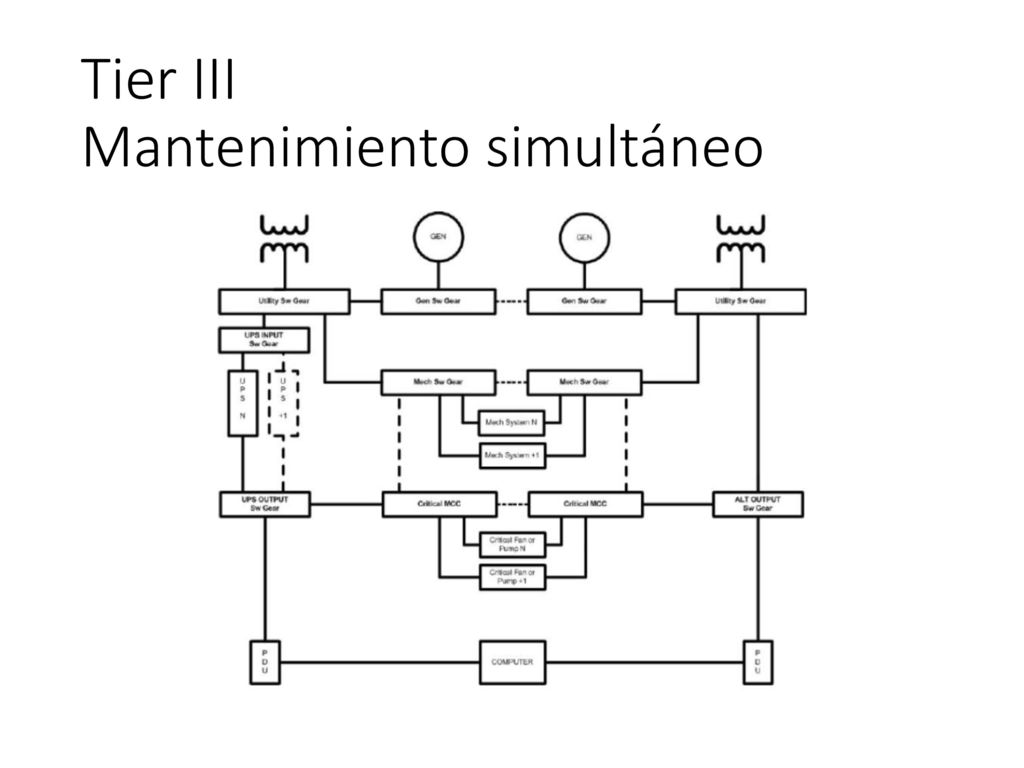

15 Tier III Mantenimiento simultáneo

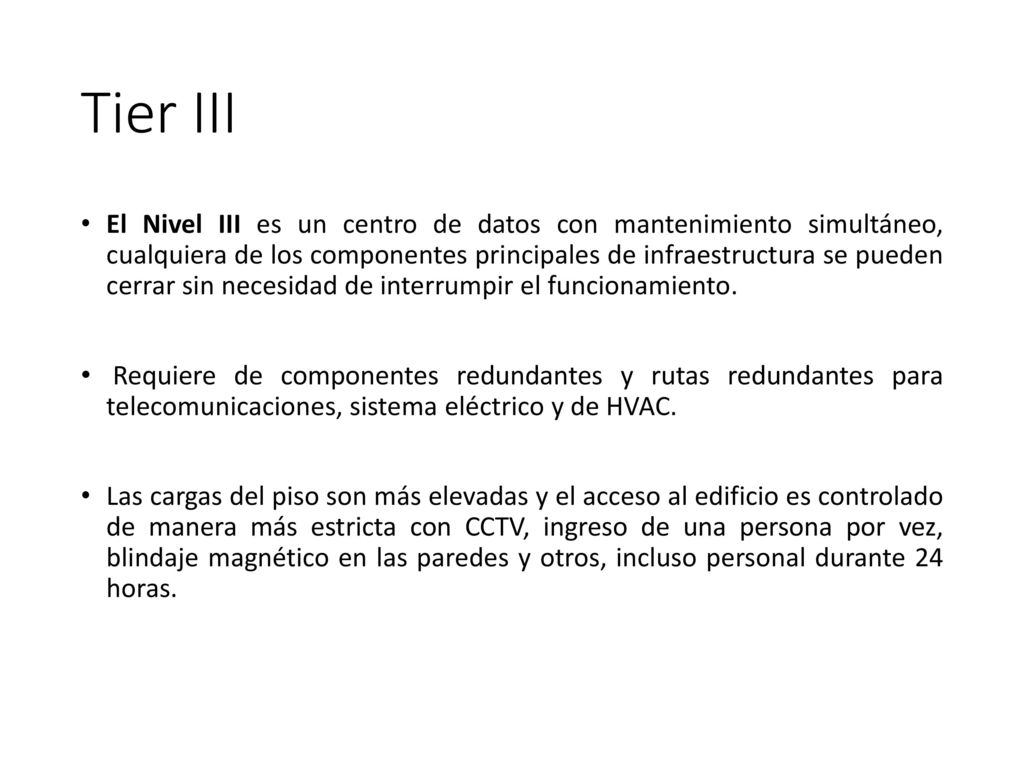

16 Tier III El Nivel III es un centro de datos con mantenimiento simultáneo, cualquiera de los componentes principales de infraestructura se pueden cerrar sin necesidad de interrumpir el funcionamiento. Requiere de componentes redundantes y rutas redundantes para telecomunicaciones, sistema eléctrico y de HVAC. Las cargas del piso son más elevadas y el acceso al edificio es controlado de manera más estricta con CCTV, ingreso de una persona por vez, blindaje magnético en las paredes y otros, incluso personal durante 24 horas.

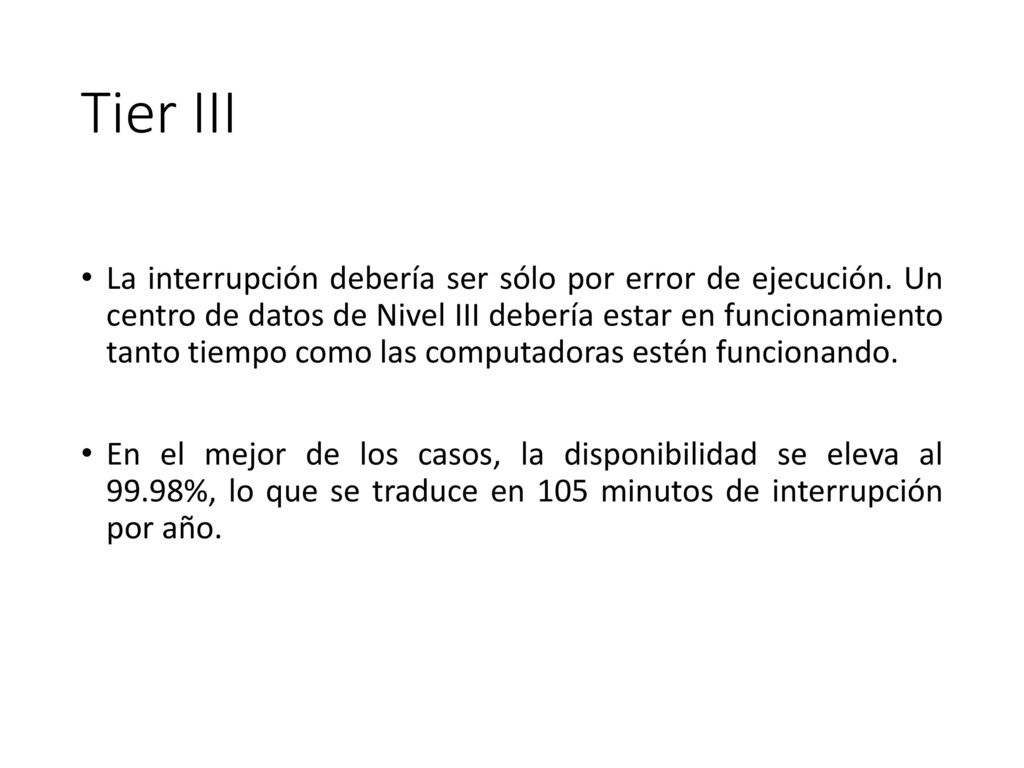

17 Tier III La interrupción debería ser sólo por error de ejecución. Un centro de datos de Nivel III debería estar en funcionamiento tanto tiempo como las computadoras estén funcionando. En el mejor de los casos, la disponibilidad se eleva al %, lo que se traduce en 105 minutos de interrupción por año.

18 Tier III Mantenimiento simultáneo

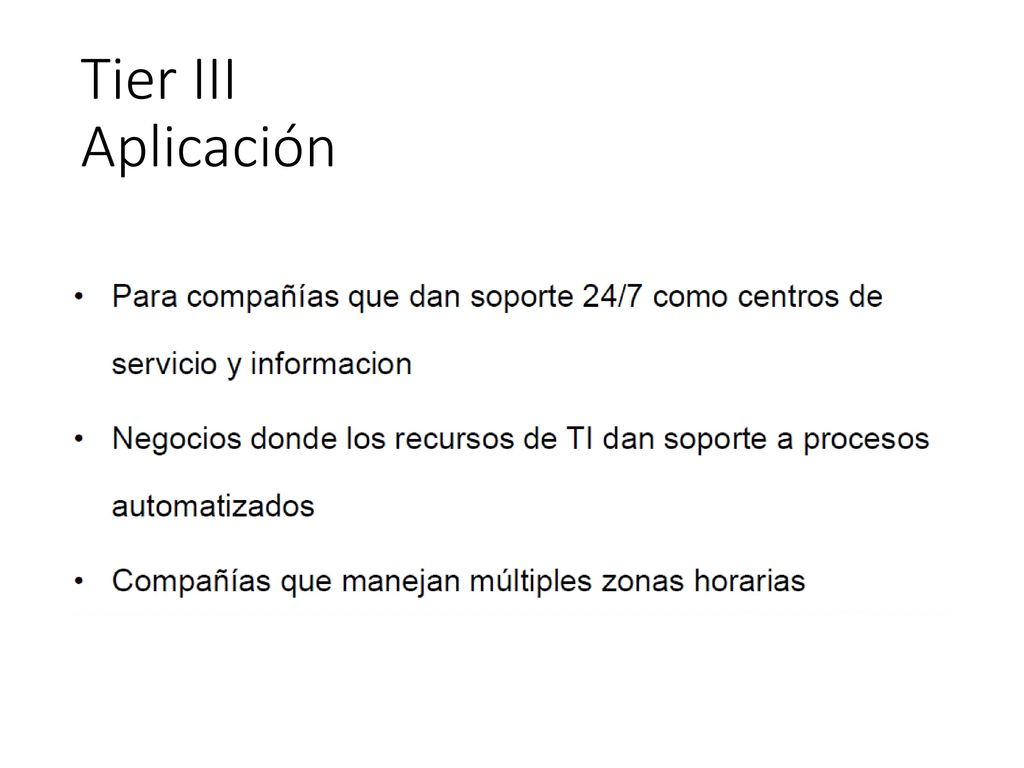

19 Tier III Aplicación

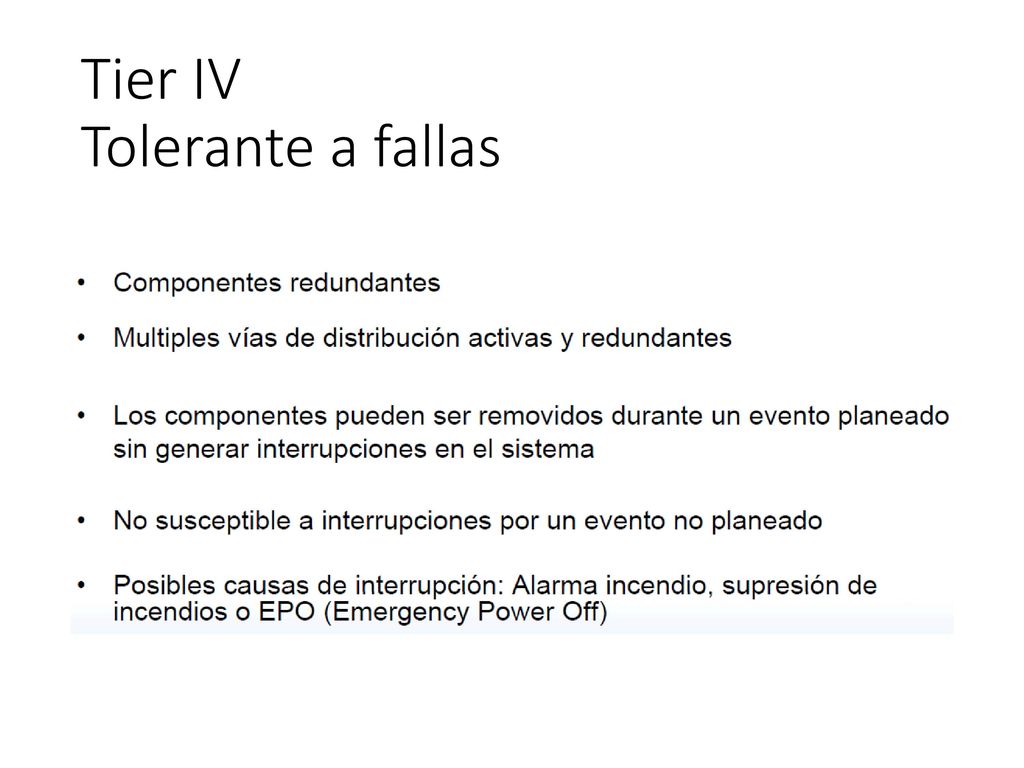

20 Tier IV Tolerante a fallas

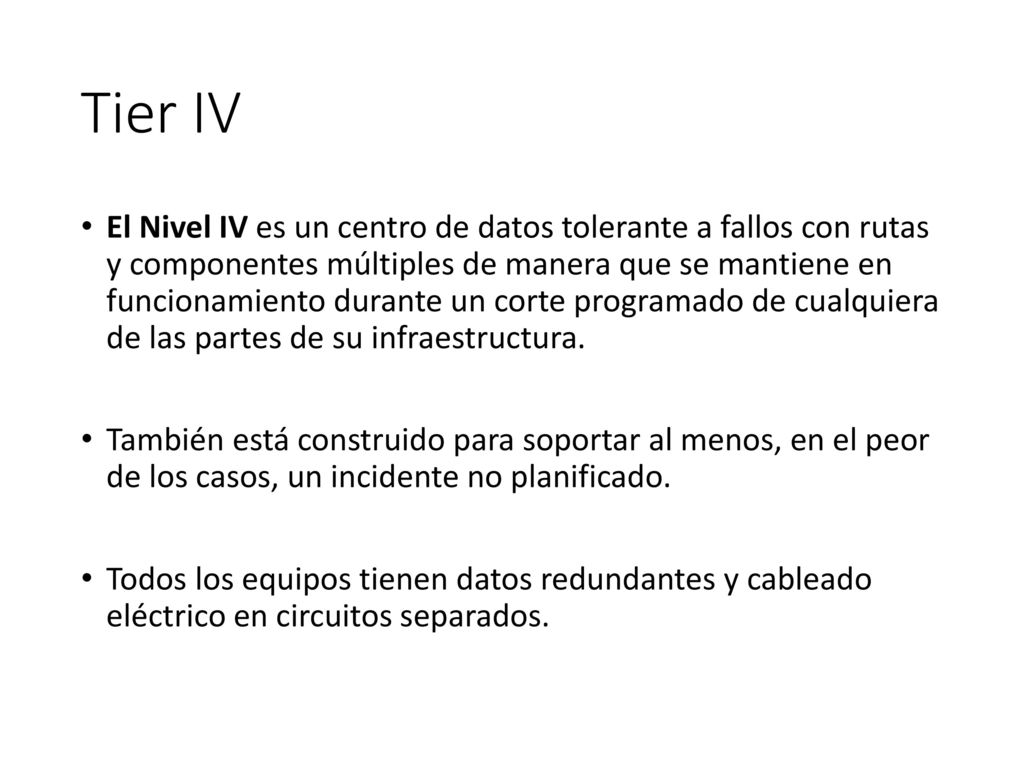

21 Tier IV El Nivel IV es un centro de datos tolerante a fallos con rutas y componentes múltiples de manera que se mantiene en funcionamiento durante un corte programado de cualquiera de las partes de su infraestructura. También está construido para soportar al menos, en el peor de los casos, un incidente no planificado. Todos los equipos tienen datos redundantes y cableado eléctrico en circuitos separados.

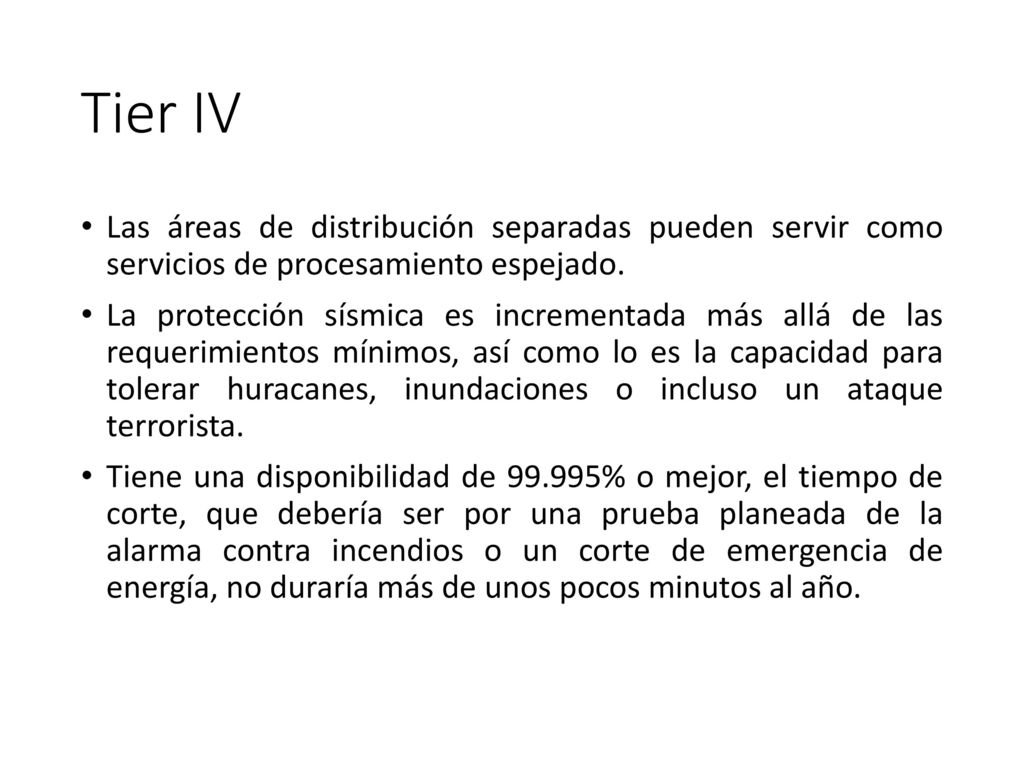

22 Tier IV Las áreas de distribución separadas pueden servir como servicios de procesamiento espejado. La protección sísmica es incrementada más allá de las requerimientos mínimos, así como lo es la capacidad para tolerar huracanes, inundaciones o incluso un ataque terrorista. Tiene una disponibilidad de % o mejor, el tiempo de corte, que debería ser por una prueba planeada de la alarma contra incendios o un corte de emergencia de energía, no duraría más de unos pocos minutos al año.

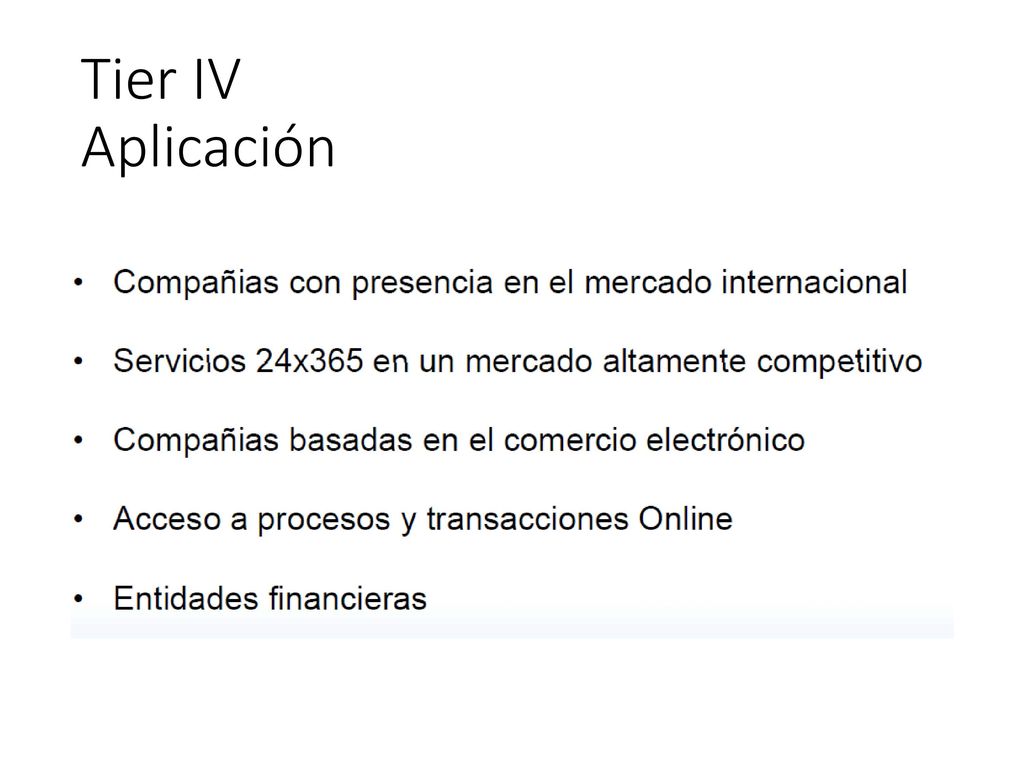

23 Tier IV Aplicación

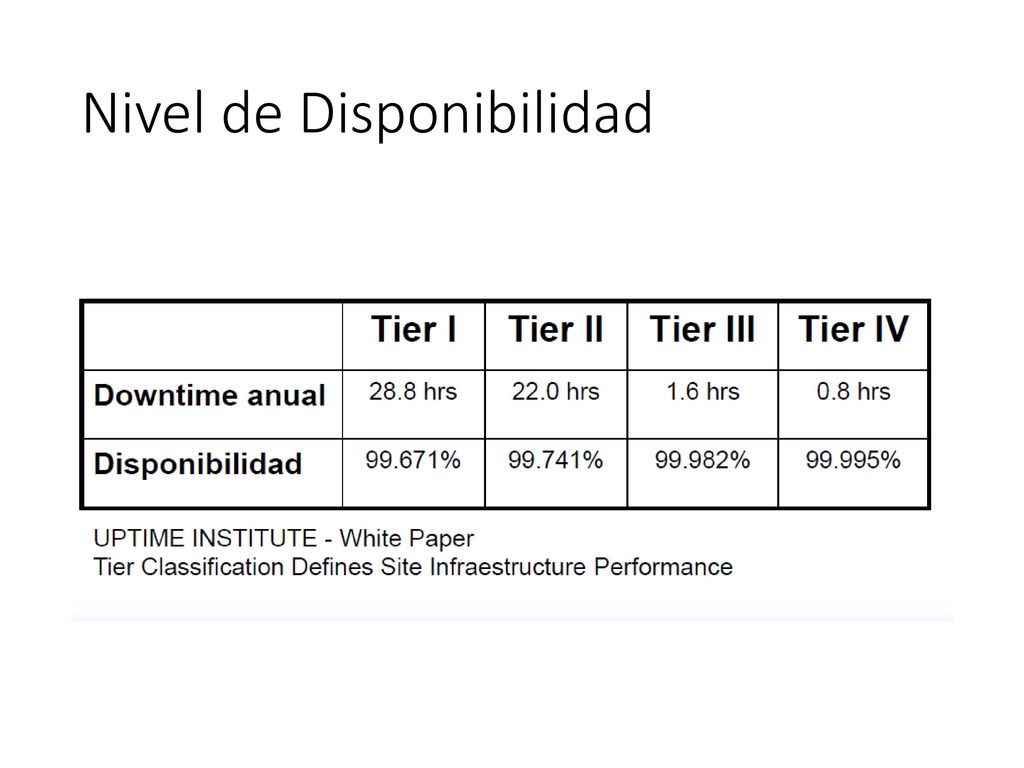

24 Nivel de Disponibilidad

25 Normas y buenas prácticas

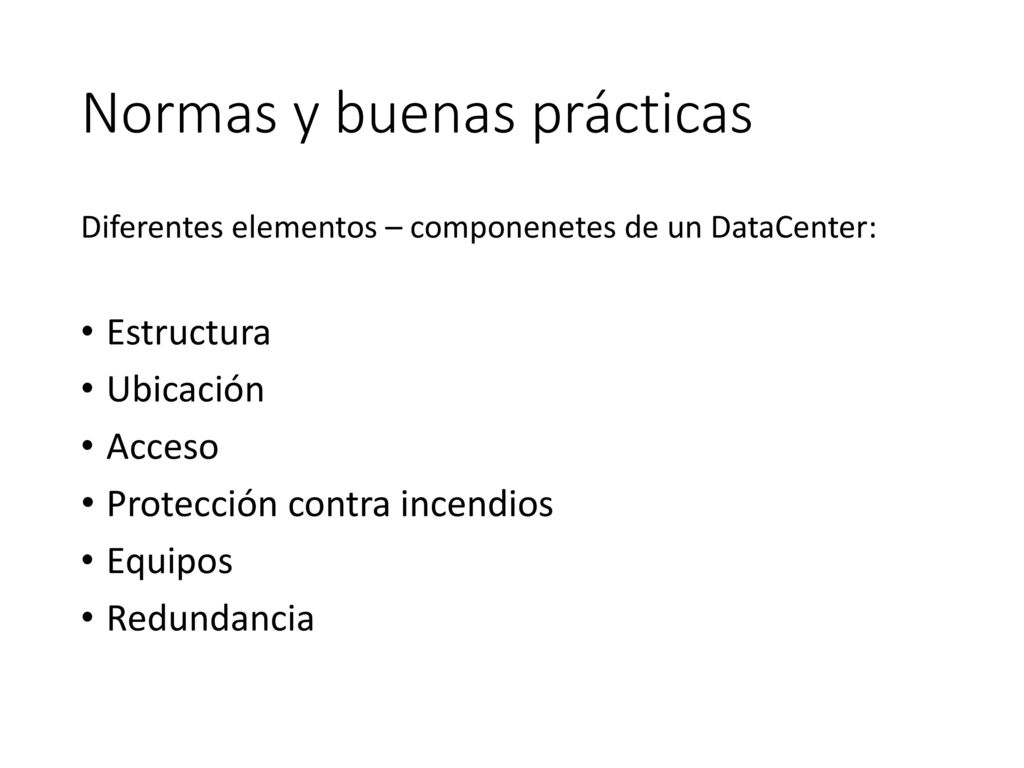

Diferentes elementos – componenetes de un DataCenter: Estructura Ubicación Acceso Protección contra incendios Equipos Redundancia

26

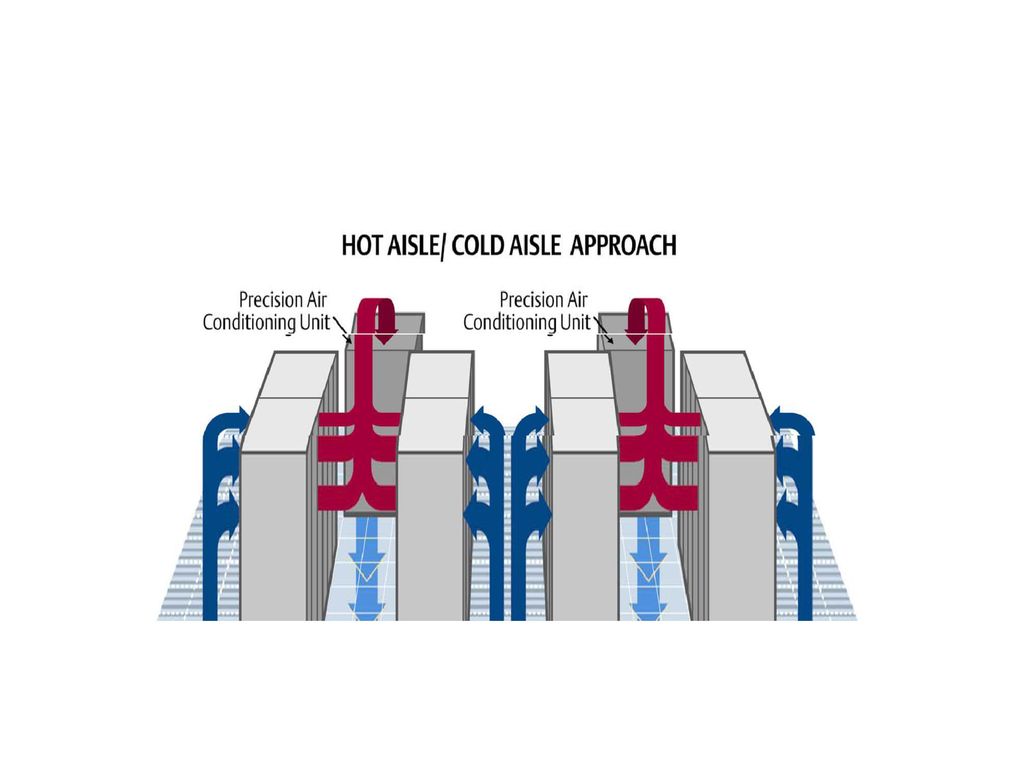

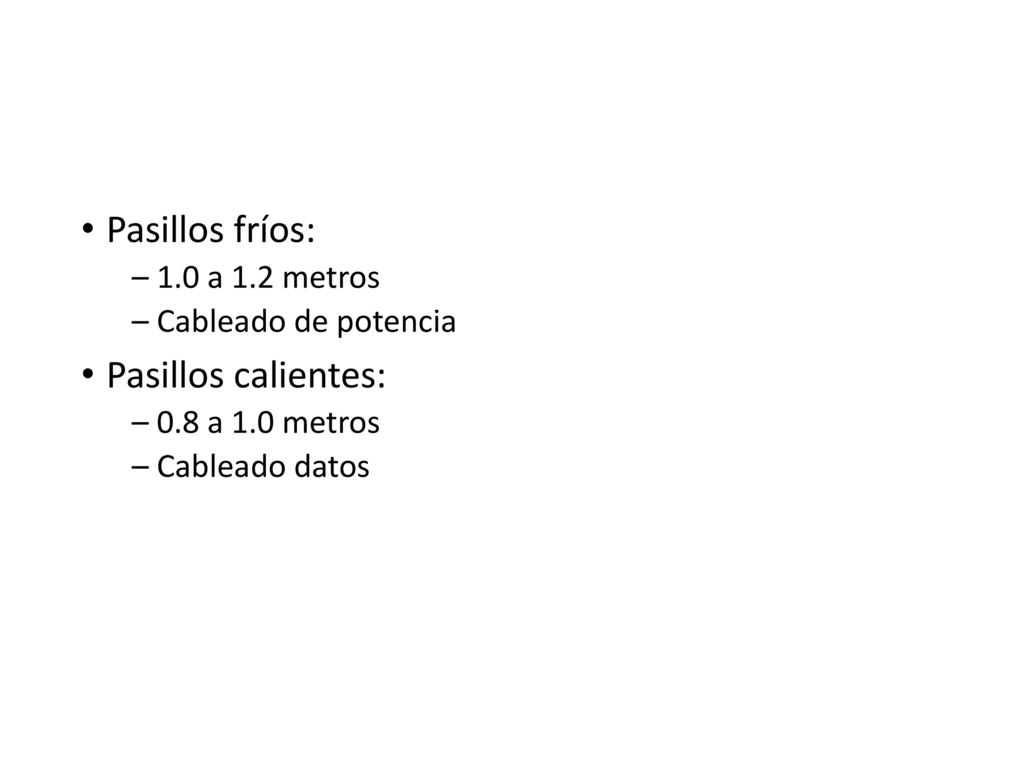

27 Pasillos fríos: Pasillos calientes: – 1.0 a 1.2 metros
– Cableado de potencia Pasillos calientes: – 0.8 a 1.0 metros – Cableado datos

28 Características Racks

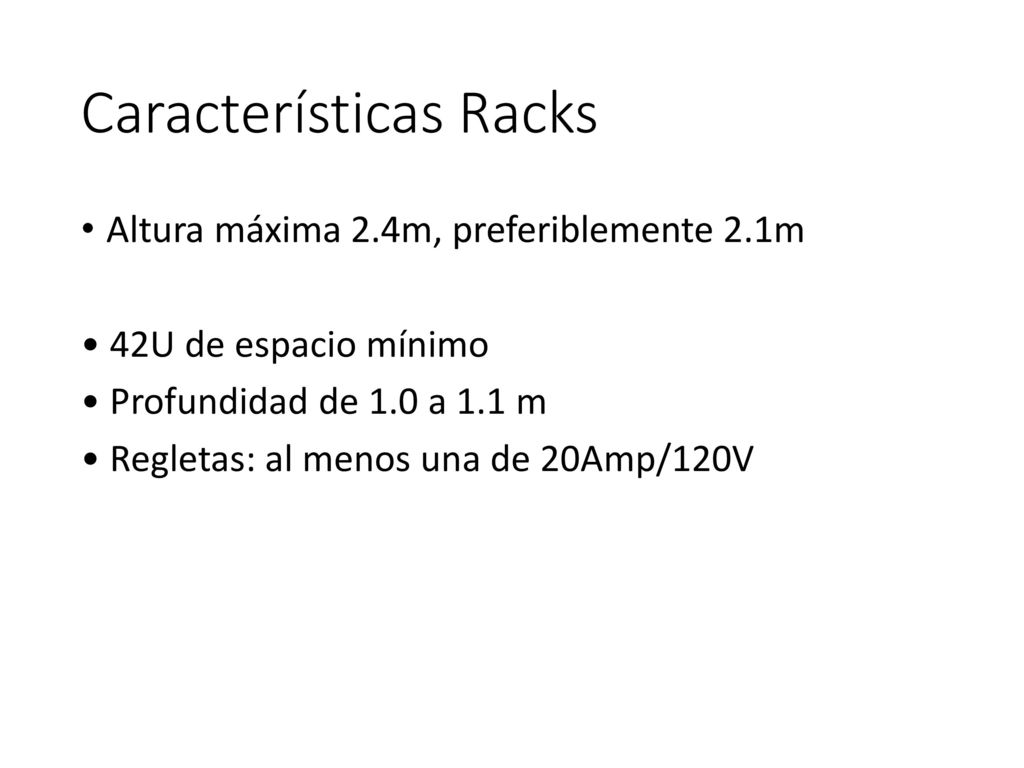

Altura máxima 2.4m, preferiblemente 2.1m • 42U de espacio mínimo • Profundidad de 1.0 a 1.1 m • Regletas: al menos una de 20Amp/120V

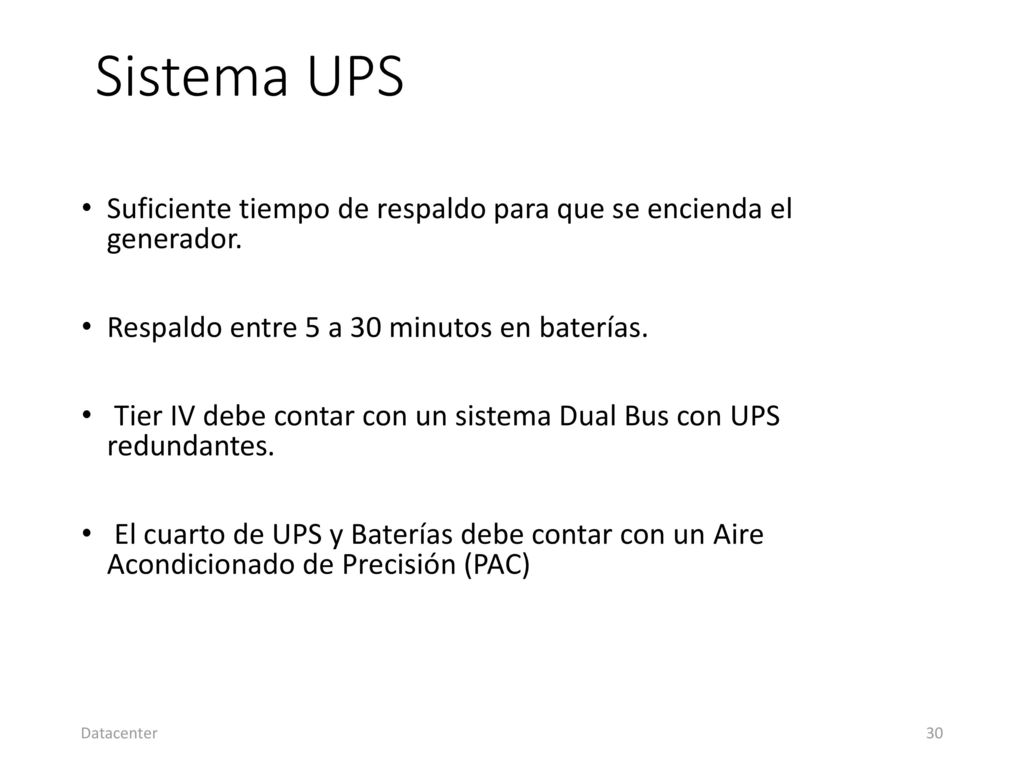

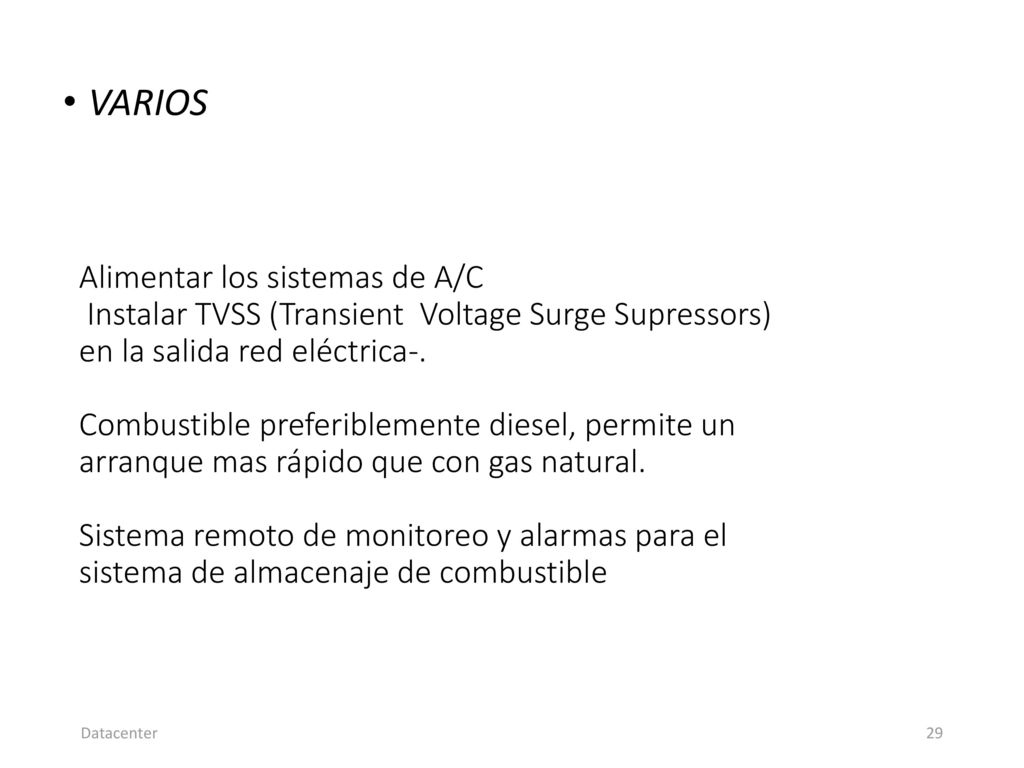

29 VARIOS Alimentar los sistemas de A/C Instalar TVSS (Transient  Voltage Surge Supressors) en la salida red eléctrica-. Combustible preferiblemente diesel, permite un arranque mas rápido que con gas natural. Sistema remoto de monitoreo y alarmas para el sistema de almacenaje de combustible Datacenter
