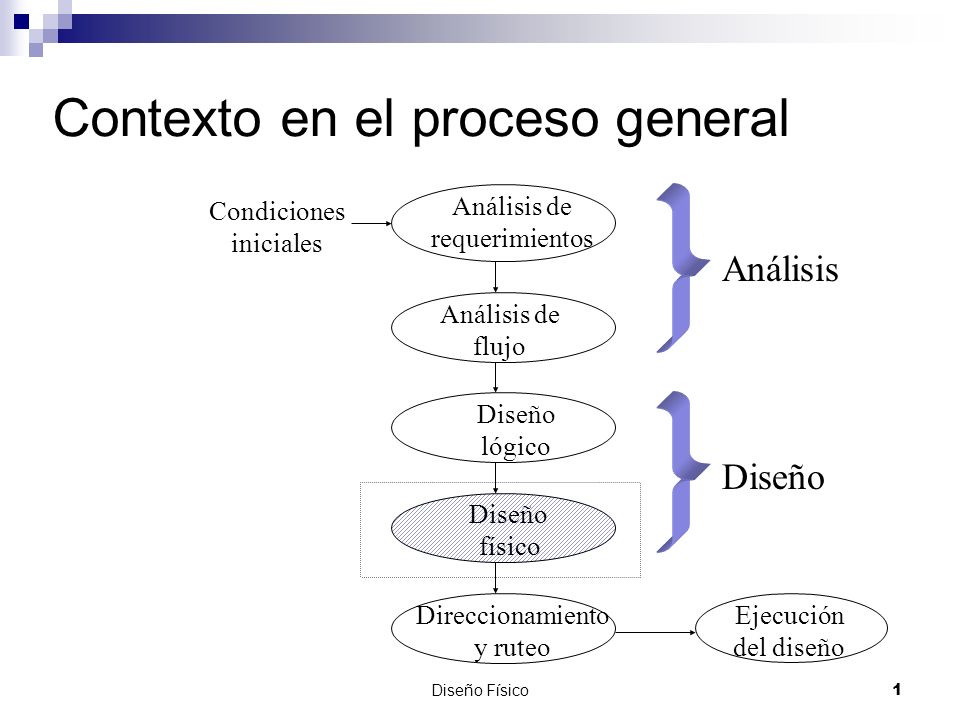

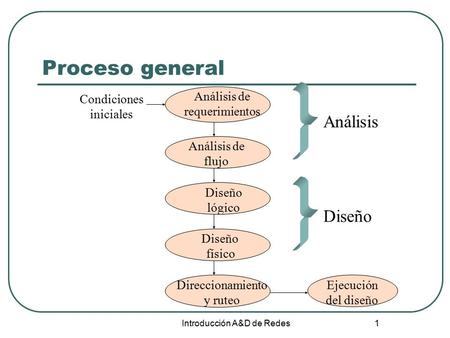

1 Diseño Físico1 Contexto en el proceso general Análisis de requerimientos Análisis de flujo Diseño lógico Diseño físico Direccionamiento y ruteo Ejecución del diseño Condiciones iniciales Análisis Diseño

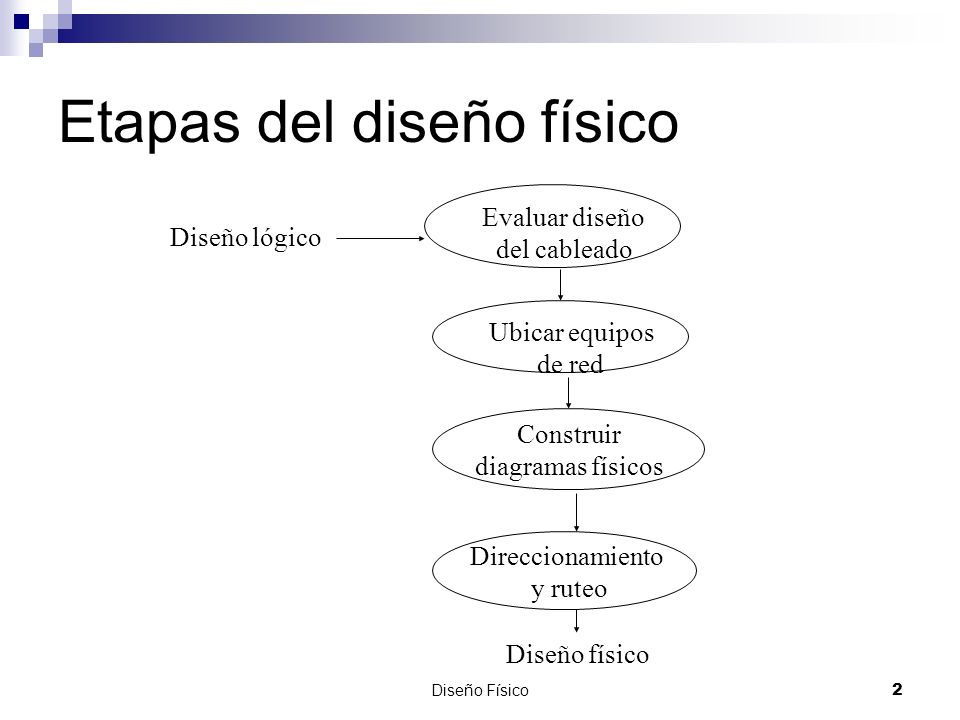

2 Diseño Físico2 Etapas del diseño físico Evaluar diseño del cableado Ubicar equipos de red Construir diagramas físicos Diseño lógico Diseño físico Direccionamiento y ruteo

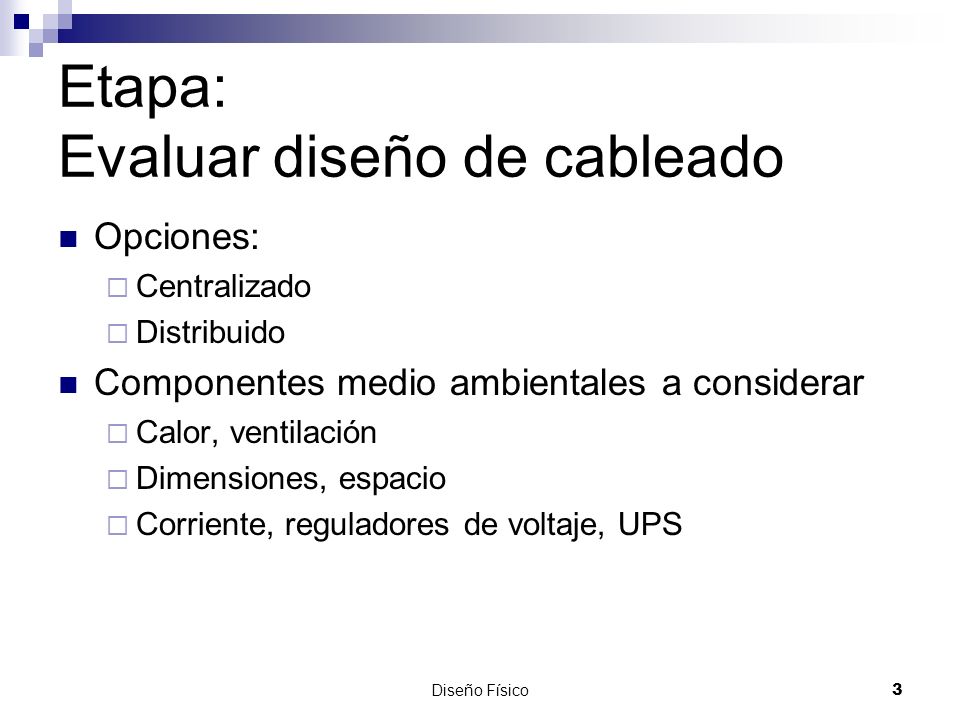

3 Diseño Físico3 Etapa: Evaluar diseño de cableado Opciones:  Centralizado  Distribuido Componentes medio ambientales a considerar  Calor, ventilación  Dimensiones, espacio  Corriente, reguladores de voltaje, UPS

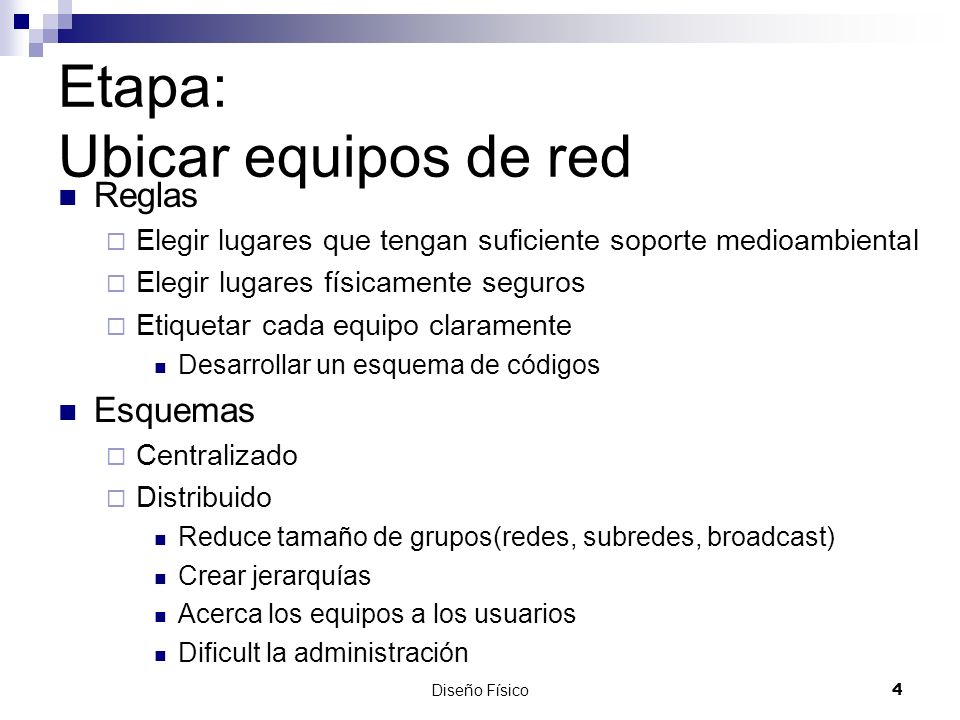

4 Diseño Físico4 Etapa: Ubicar equipos de red Reglas  Elegir lugares que tengan suficiente soporte medioambiental  Elegir lugares físicamente seguros  Etiquetar cada equipo claramente Desarrollar un esquema de códigos Esquemas  Centralizado  Distribuido Reduce tamaño de grupos(redes, subredes, broadcast) Crear jerarquías Acerca los equipos a los usuarios Dificult la administración

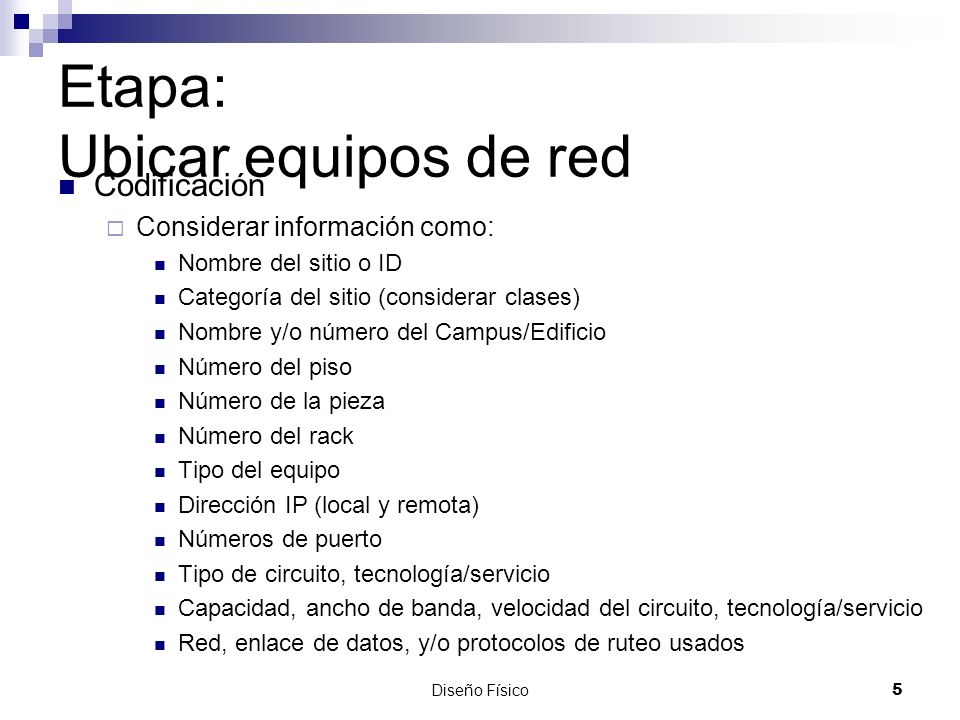

5 Diseño Físico5 Etapa: Ubicar equipos de red Codificación  Considerar información como: Nombre del sitio o ID Categoría del sitio (considerar clases) Nombre y/o número del Campus/Edificio Número del piso Número de la pieza Número del rack Tipo del equipo Dirección IP (local y remota) Números de puerto Tipo de circuito, tecnología/servicio Capacidad, ancho de banda, velocidad del circuito, tecnología/servicio Red, enlace de datos, y/o protocolos de ruteo usados

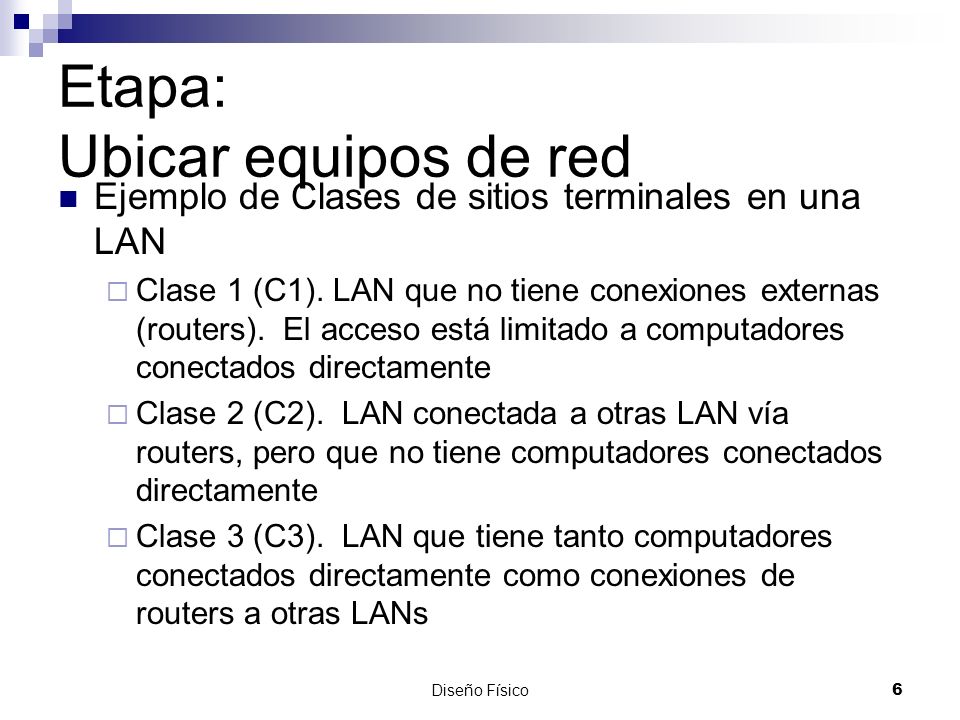

6 Diseño Físico6 Etapa: Ubicar equipos de red Ejemplo de Clases de sitios terminales en una LAN  Clase 1 (C1). LAN que no tiene conexiones externas (routers). El acceso está limitado a computadores conectados directamente  Clase 2 (C2). LAN conectada a otras LAN vía routers, pero que no tiene computadores conectados directamente  Clase 3 (C3). LAN que tiene tanto computadores conectados directamente como conexiones de routers a otras LANs

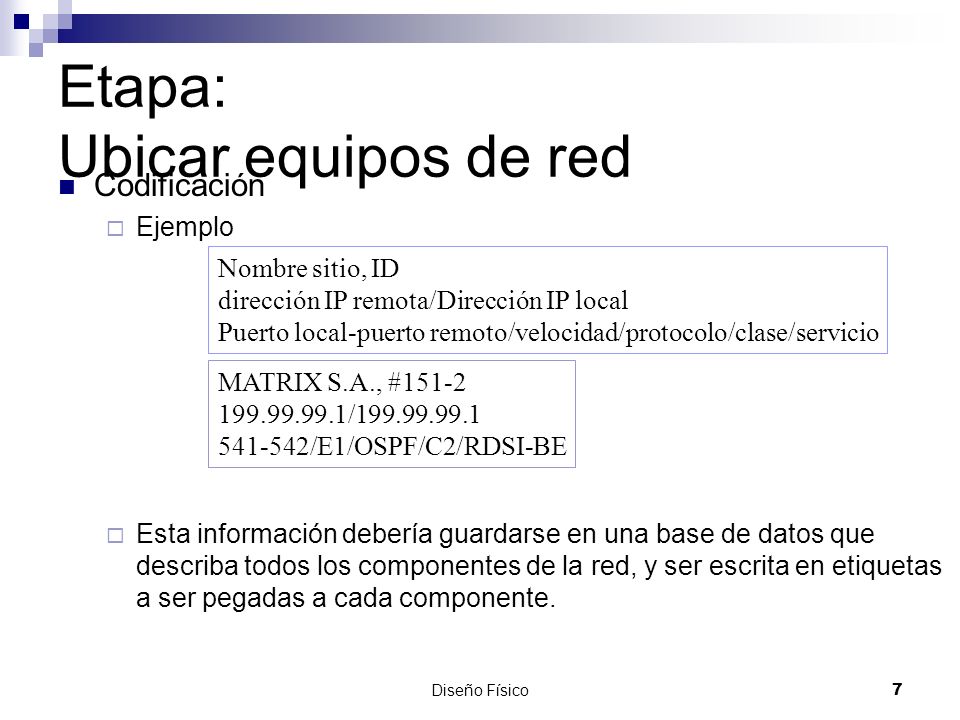

7 Diseño Físico7 Etapa: Ubicar equipos de red Codificación  Ejemplo  Esta información debería guardarse en una base de datos que describa todos los componentes de la red, y ser escrita en etiquetas a ser pegadas a cada componente. Nombre sitio, ID dirección IP remota/Dirección IP local Puerto local-puerto remoto/velocidad/protocolo/clase/servicio MATRIX S.A., #151-2 199.99.99.1/199.99.99.1 541-542/E1/OSPF/C2/RDSI-BE

8 Diseño Físico8 Etapa: Ubicar equipos de red Hub  Cerca de los usuarios (descentralizado) => más hubs  Lejos de los usuarios (centralizado) => más cables Router  Ubicar cerca de las líneas de demarcación hacia el exterior de la red (subred)  Centralizado=> coincide con la ubicación central de la red  Descentralizado => distribuido Switch  Similar a los hubs

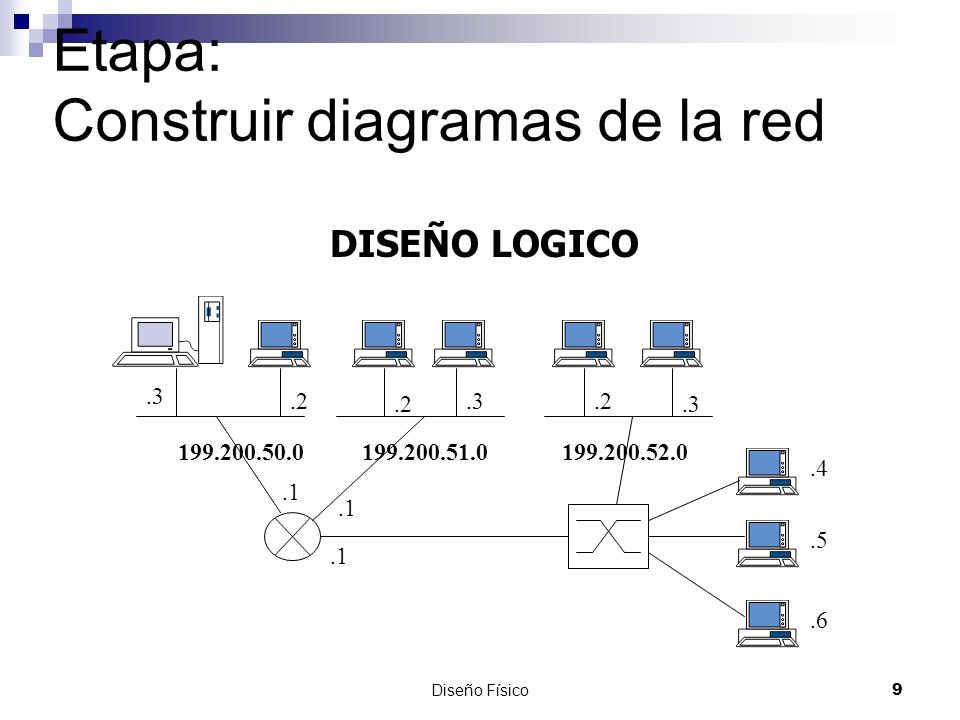

9 Diseño Físico9 Etapa: Construir diagramas de la red 199.200.50.0199.200.51.0.3.2.3.2.3.1.4.5.6 DISEÑO LOGICO 199.200.52.0

10 Diseño Físico10 Etapa: Construir diagramas de la red 2 DISEÑO FÍSICO P1P4P1P2 P1P4 E11 E12 E13 1 2 3 4 5 P4P3 24 232221 PP1/Ptrt2 PP2/Ptrt3PP1/Ptrt1 PP1/Ptrt2 : Patch Panel 1 / Puerta 2 Edificio A Pieza 104 Pieza 208 Edificio B Pieza 100 P2
