Tenemos un mapa a escala 1:5000 ¿Cuántos km tenemos que caminar entre dos localidades que en el mapa están separadas por 20 cm en línea recta? Paso todo.

Presentación del tema: "Tenemos un mapa a escala 1:5000 ¿Cuántos km tenemos que caminar entre dos localidades que en el mapa están separadas por 20 cm en línea recta? Paso todo."— Transcripción de la presentación:

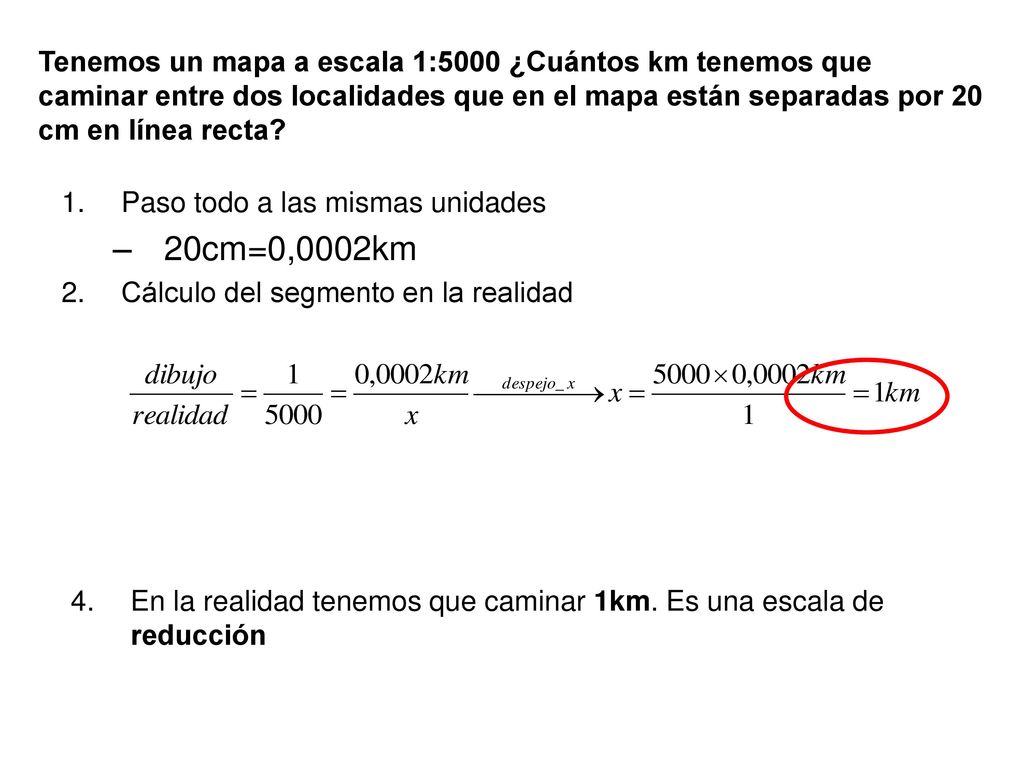

1 Tenemos un mapa a escala 1:5000 ¿Cuántos km tenemos que caminar entre dos localidades que en el mapa están separadas por 20 cm en línea recta? Paso todo a las mismas unidades 20cm=0,0002km Cálculo del segmento en la realidad En la realidad tenemos que caminar 1km. Es una escala de reducción

2 ¿Cuánto mide en la realidad un segmento que mide 15 cm en un plano a escala 1/10?
Paso todo a las mismas unidades Ya está todo en cm. 15 cm Cálculo del segmento en la realidad En la realidad el segmento mide 150cm. Es una escala de reducción

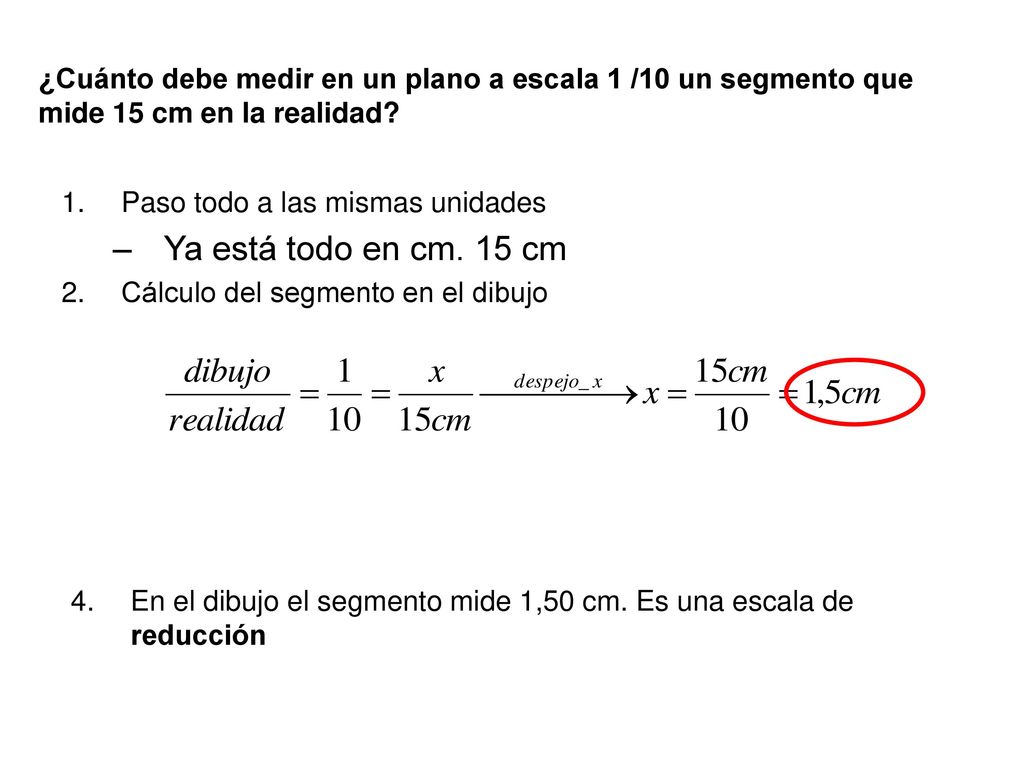

3 ¿Cuánto debe medir en un plano a escala 1 /10 un segmento que mide 15 cm en la realidad?
Paso todo a las mismas unidades Ya está todo en cm. 15 cm Cálculo del segmento en el dibujo En el dibujo el segmento mide 1,50 cm. Es una escala de reducción

4 3000 cm de alto en la realidad y 15 cm en el dibujo

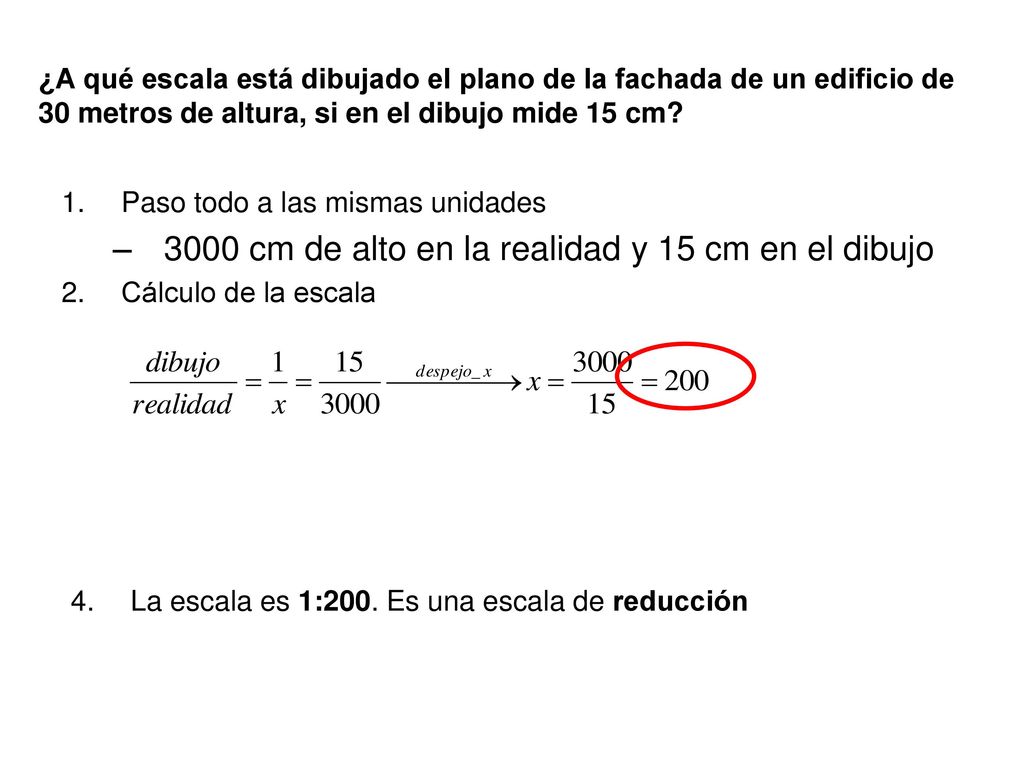

¿A qué escala está dibujado el plano de la fachada de un edificio de 30 metros de altura, si en el dibujo mide 15 cm? Paso todo a las mismas unidades 3000 cm de alto en la realidad y 15 cm en el dibujo Cálculo de la escala La escala es 1:200. Es una escala de reducción

5 ¿A qué escala dibujarías un campo de fútbol de 75x110m de modo que quepa en un A4?
Medida de un A4: 29,7 x 21 cm Paso todo a las mismas unidades 7500 cm x cm Cálculo de escala en altura Cálculo de escala en anchura De las dos escalas, escojo la de la altura, que es la que reduce más 370,37) Redondeo a 1:500 para tener espacio para los márgenes.

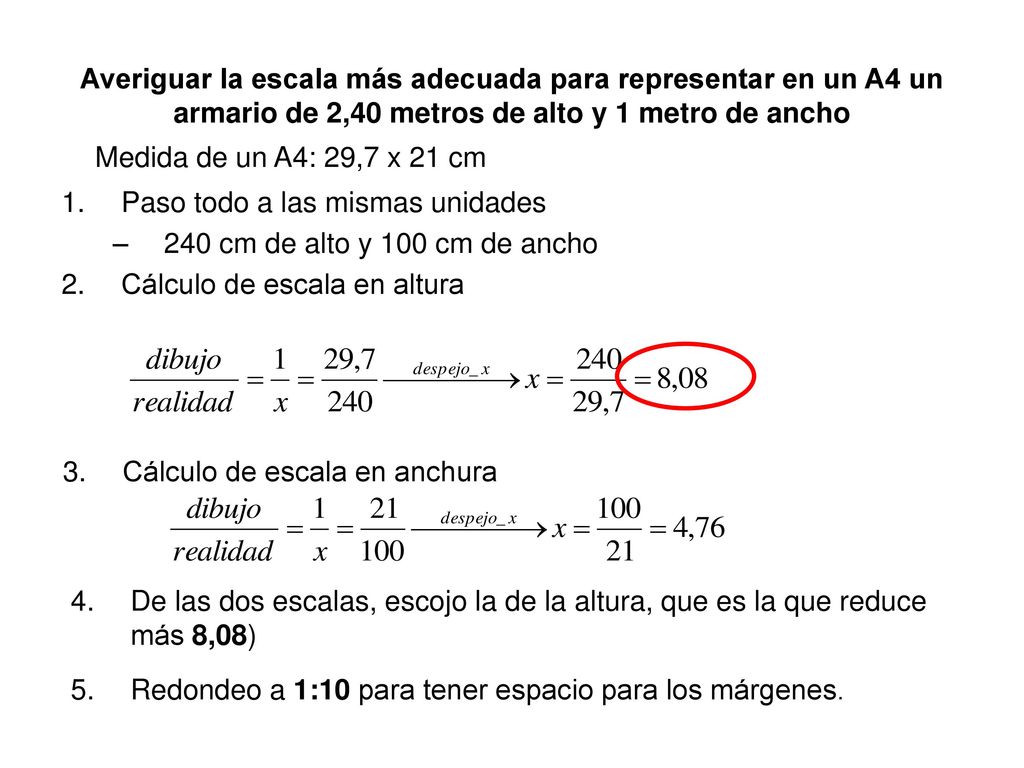

6 Averiguar la escala más adecuada para representar en un A4 un armario de 2,40 metros de alto y 1 metro de ancho Medida de un A4: 29,7 x 21 cm Paso todo a las mismas unidades 240 cm de alto y 100 cm de ancho Cálculo de escala en altura Cálculo de escala en anchura De las dos escalas, escojo la de la altura, que es la que reduce más 8,08) Redondeo a 1:10 para tener espacio para los márgenes.

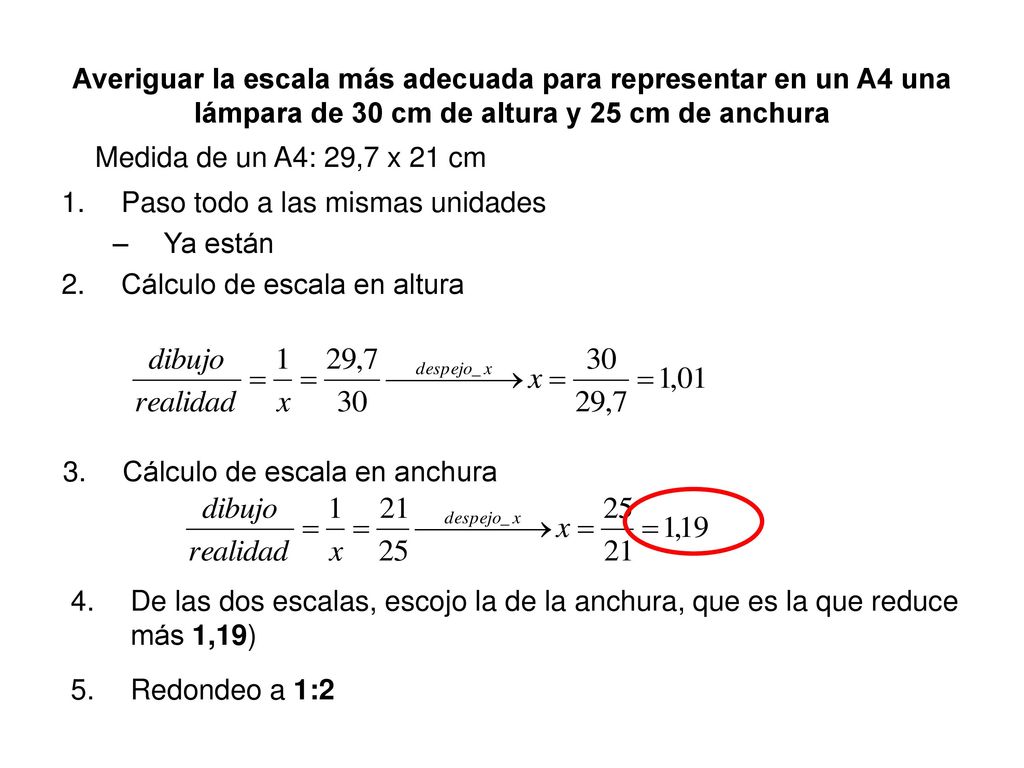

7 Averiguar la escala más adecuada para representar en un A4 una lámpara de 30 cm de altura y 25 cm de anchura Medida de un A4: 29,7 x 21 cm Paso todo a las mismas unidades Ya están Cálculo de escala en altura Cálculo de escala en anchura De las dos escalas, escojo la de la anchura, que es la que reduce más 1,19) Redondeo a 1:2

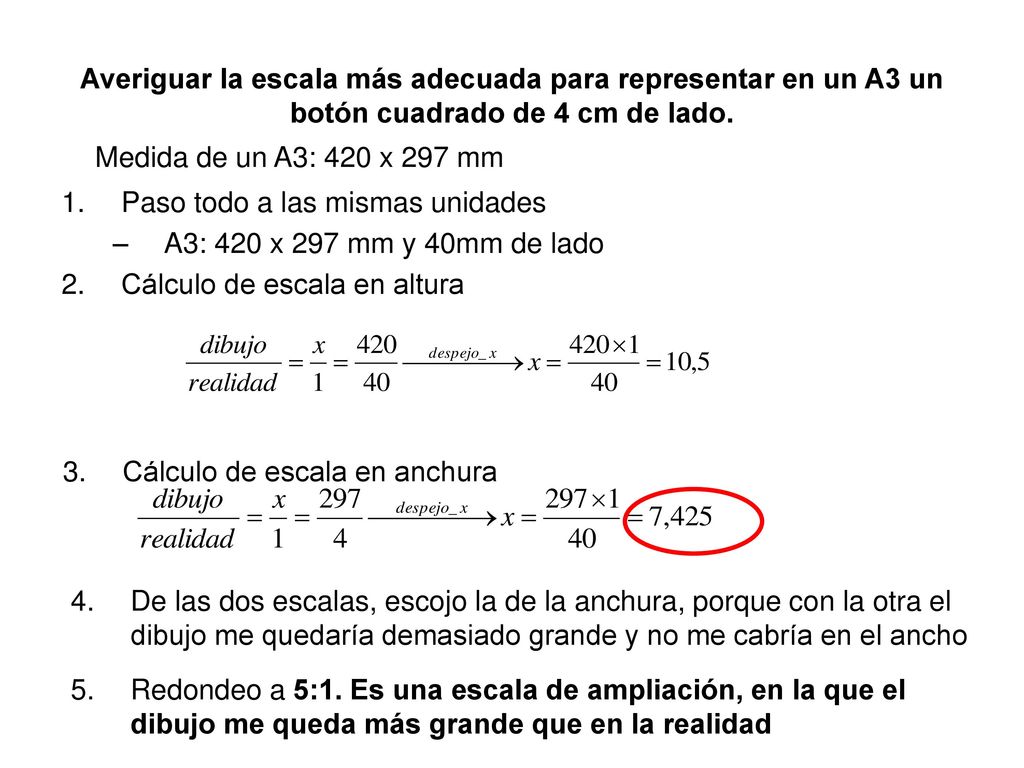

8 Averiguar la escala más adecuada para representar en un A3 un botón cuadrado de 4 cm de lado.
Medida de un A3: 420 x 297 mm Paso todo a las mismas unidades A3: 420 x 297 mm y 40mm de lado Cálculo de escala en altura Cálculo de escala en anchura De las dos escalas, escojo la de la anchura, porque con la otra el dibujo me quedaría demasiado grande y no me cabría en el ancho Redondeo a 5:1. Es una escala de ampliación, en la que el dibujo me queda más grande que en la realidad
