INSTALACIONES FRIGORIFICAS EVAPORADORES II

Presentación del tema: "INSTALACIONES FRIGORIFICAS EVAPORADORES II"— Transcripción de la presentación:

1 INSTALACIONES FRIGORIFICAS EVAPORADORES II
UNIVERSIDAD NACIONAL DE MISIONES - FACULTAD DE INGENIERIA 28/04/2018 INSTALACIONES FRIGORIFICAS EVAPORADORES II Docente: Ing. Roberto R. Burtnik. – JTP SE - Dto. de Ing. Electromecánica.

2 EVAPORADORES PARA ENFRIAMIENTO DE AIRE - TUBO ALETADO
Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

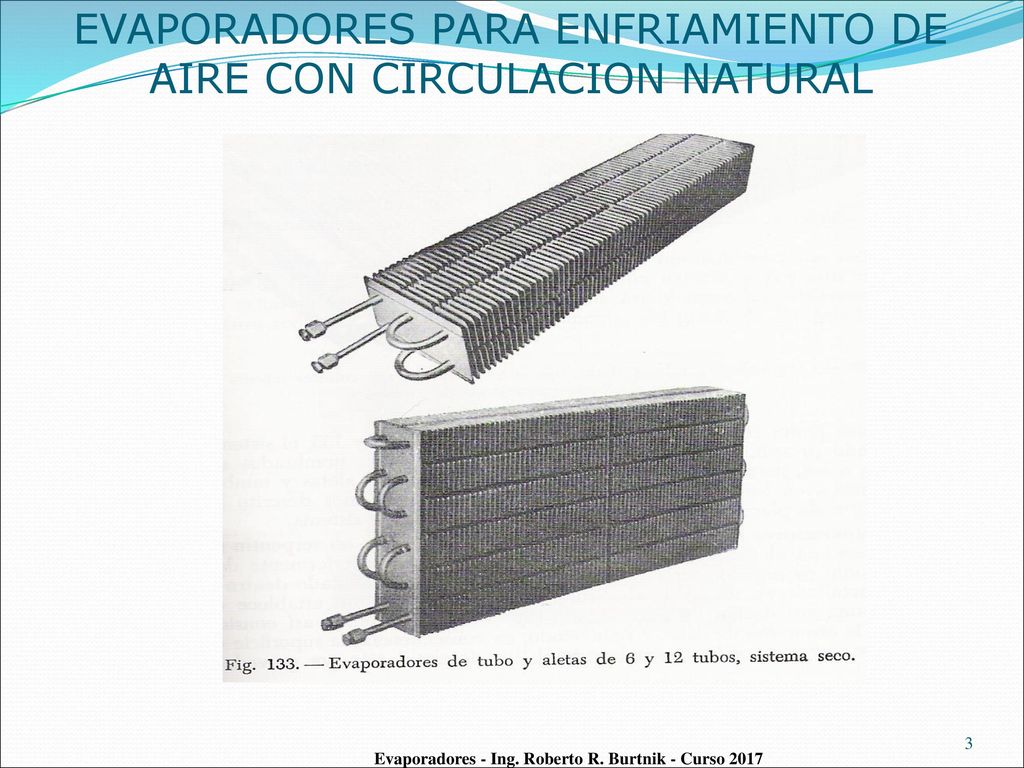

3 EVAPORADORES PARA ENFRIAMIENTO DE AIRE CON CIRCULACION NATURAL
Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

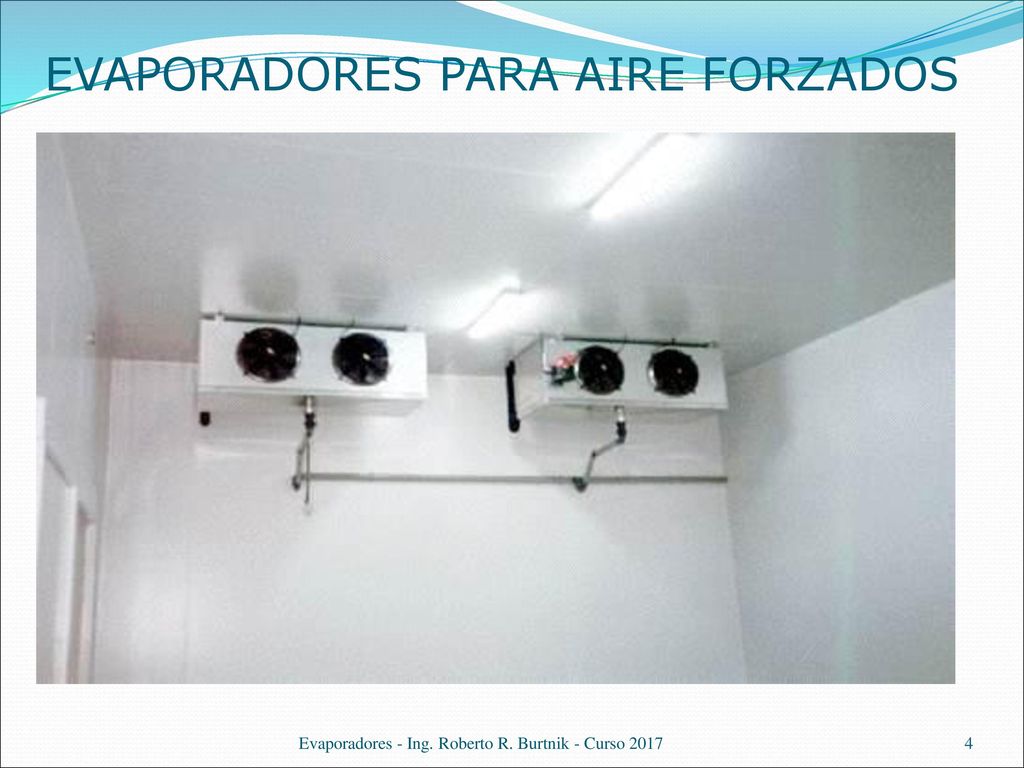

4 EVAPORADORES PARA AIRE FORZADOS
Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

5 EVAPORADORES DE AIRE FORZADO HORIZONTAL DE TECHO
Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

6 EVAPORADORES DE AIRE FORZADO VERTICAL
Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

7 EVAPORADORES PARA ENFRIAMIENTO DE SOLIDOS

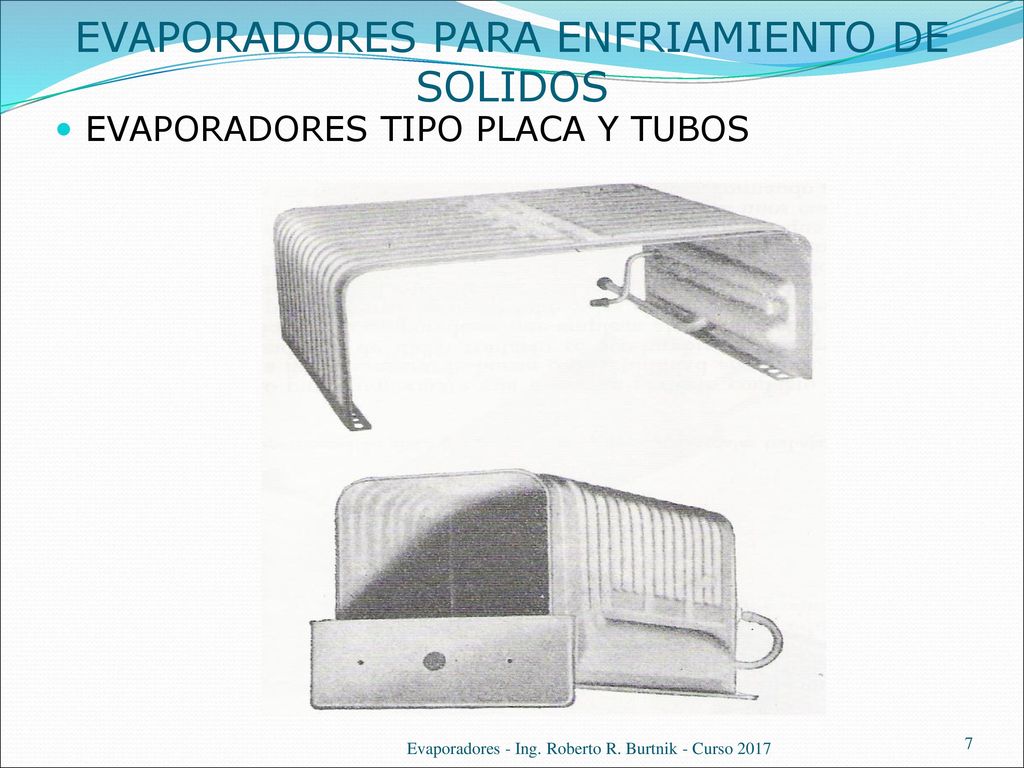

EVAPORADORES TIPO PLACA Y TUBOS Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

8 EVAPORADORES PARA TRANSPORTE
EVAPORADOR TIPO PLACA EUTÉCTICA Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

9 EVAPORADORES EVAPORADORES DEL TIPO BATERIA DE PLACAS
Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

10 EVAPORADORES SU UBICACIÓN DENTRO DEL CUARTO
Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

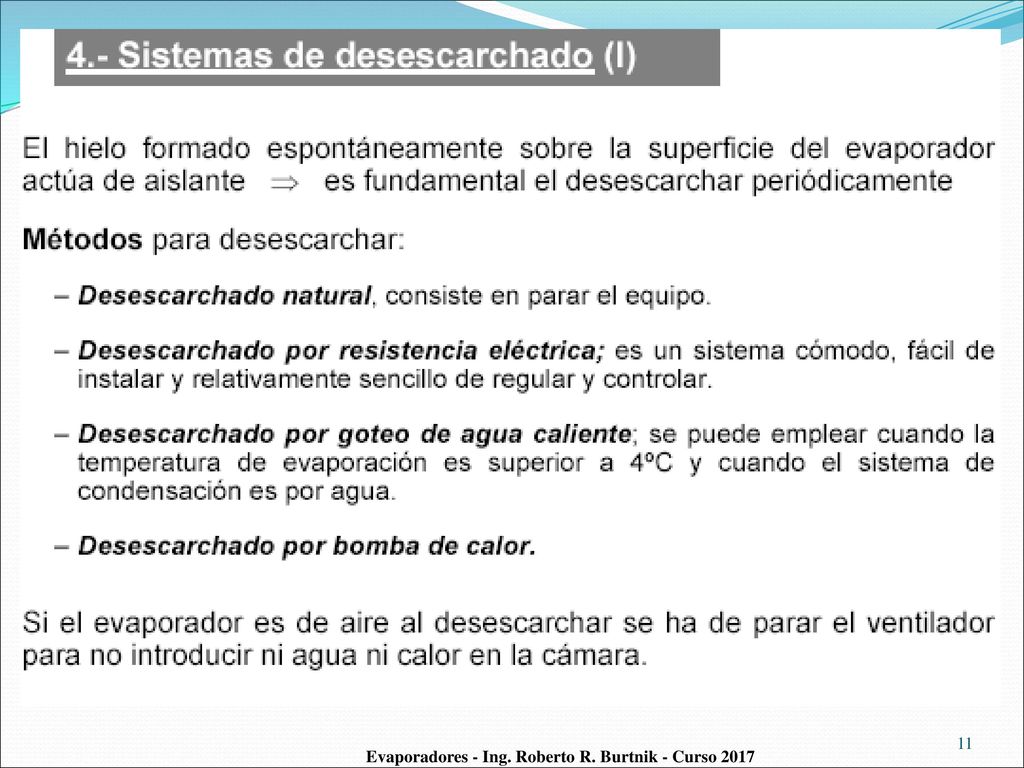

11 Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

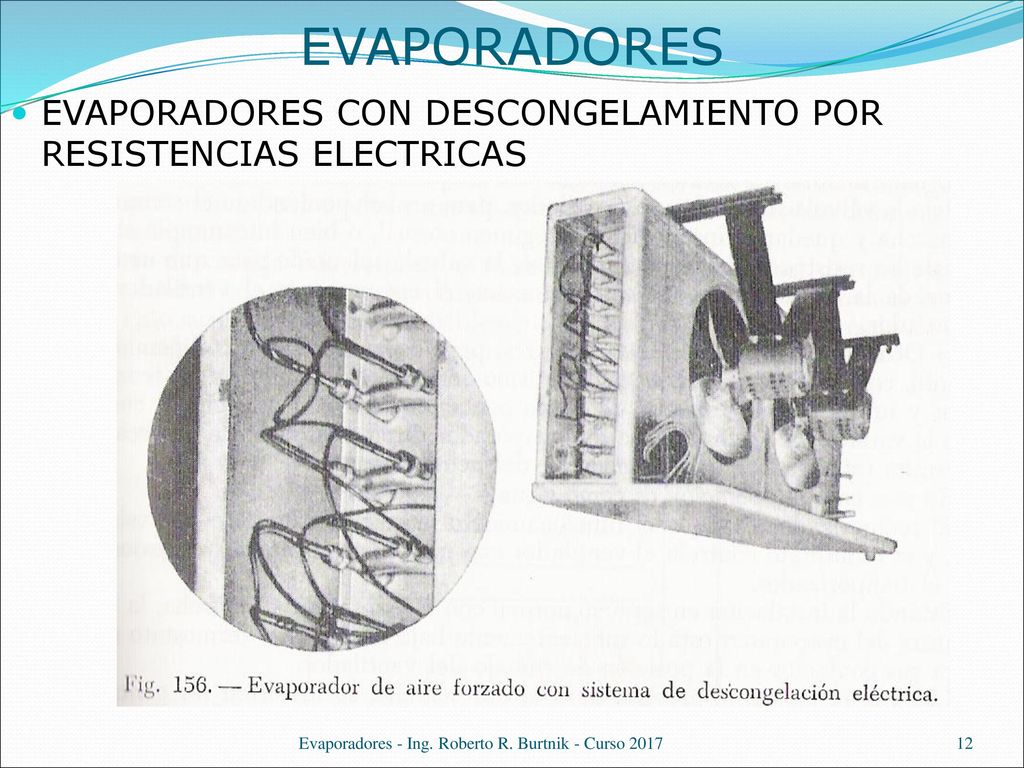

12 EVAPORADORES EVAPORADORES CON DESCONGELAMIENTO POR RESISTENCIAS ELECTRICAS Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

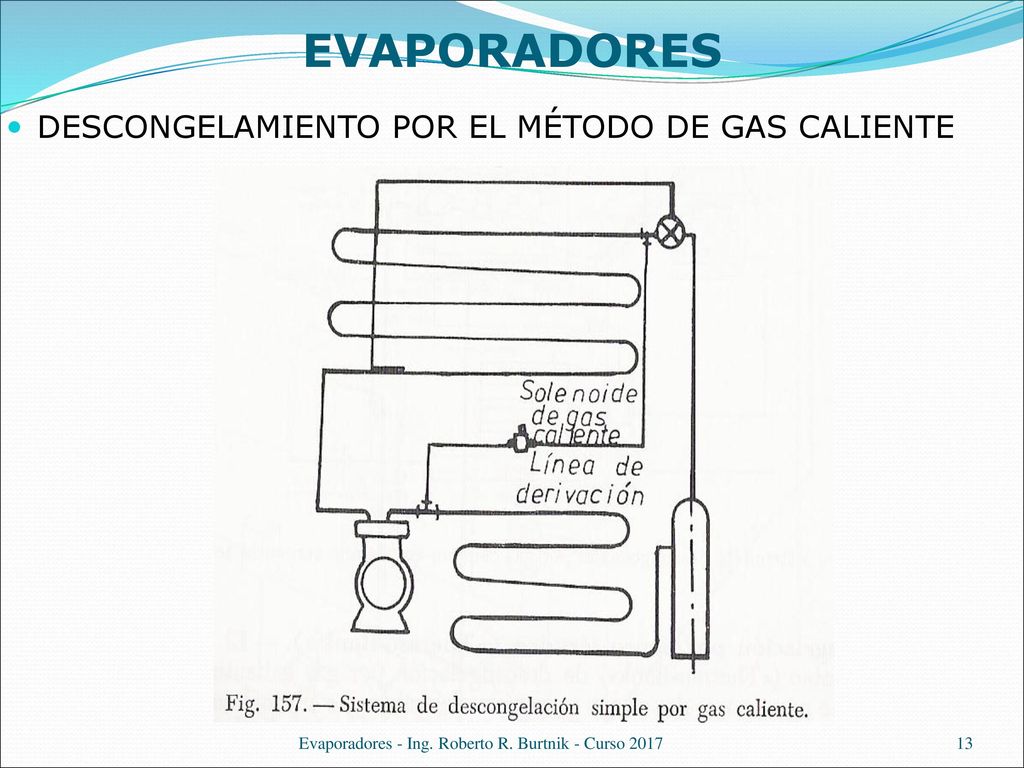

13 EVAPORADORES DESCONGELAMIENTO POR EL MÉTODO DE GAS CALIENTE
Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

14 EVAPORADORES – CONCEPTOS FUNDAMENTALES PARA SU SELECCIÓN

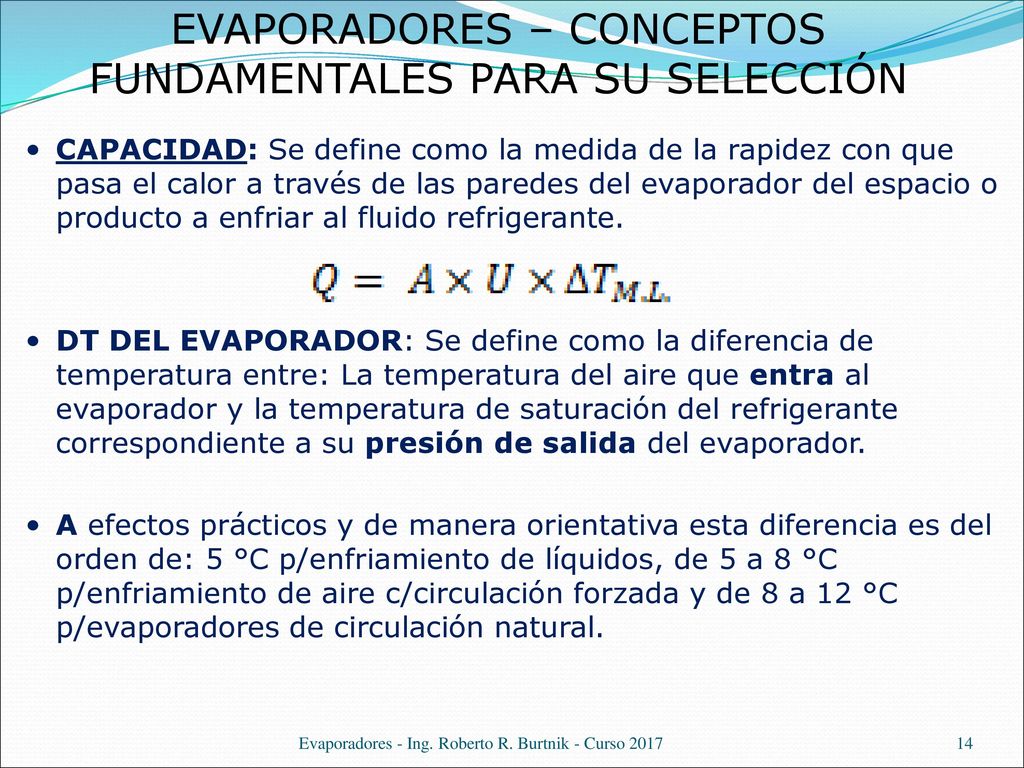

CAPACIDAD: Se define como la medida de la rapidez con que pasa el calor a través de las paredes del evaporador del espacio o producto a enfriar al fluido refrigerante. DT DEL EVAPORADOR: Se define como la diferencia de temperatura entre: La temperatura del aire que entra al evaporador y la temperatura de saturación del refrigerante correspondiente a su presión de salida del evaporador. A efectos prácticos y de manera orientativa esta diferencia es del orden de: 5 °C p/enfriamiento de líquidos, de 5 a 8 °C p/enfriamiento de aire c/circulación forzada y de 8 a 12 °C p/evaporadores de circulación natural. Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

15 Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

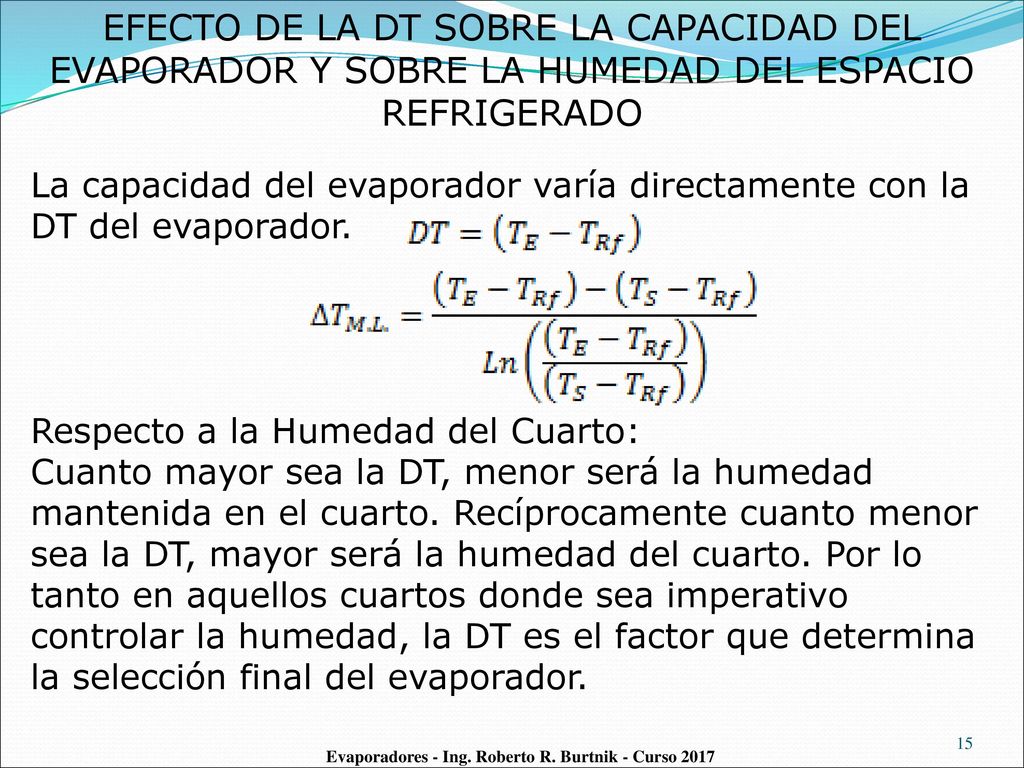

EFECTO DE LA DT SOBRE LA CAPACIDAD DEL EVAPORADOR Y SOBRE LA HUMEDAD DEL ESPACIO REFRIGERADO La capacidad del evaporador varía directamente con la DT del evaporador. Respecto a la Humedad del Cuarto: Cuanto mayor sea la DT, menor será la humedad mantenida en el cuarto. Recíprocamente cuanto menor sea la DT, mayor será la humedad del cuarto. Por lo tanto en aquellos cuartos donde sea imperativo controlar la humedad, la DT es el factor que determina la selección final del evaporador. Evaporadores - Ing. Roberto R. Burtnik - Curso 2017

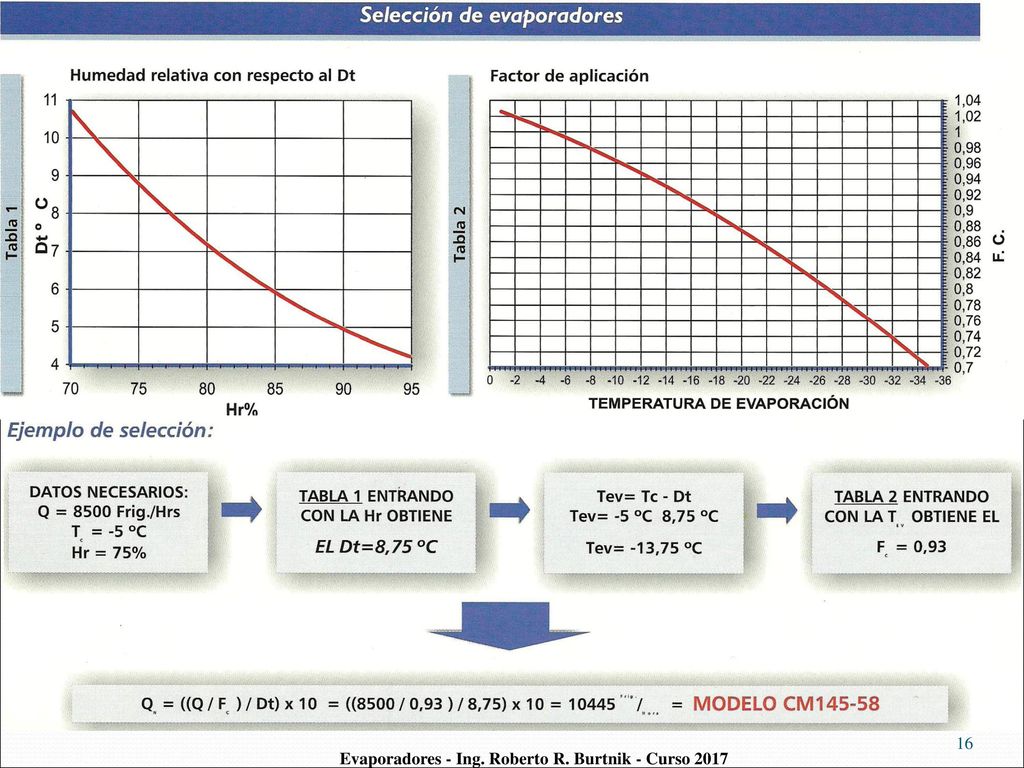

16 Evaporadores - Ing. Roberto R. Burtnik - Curso 2017
