ANÁLISIS DE LOS CICLOS DE ENERGÍA

Presentación del tema: "ANÁLISIS DE LOS CICLOS DE ENERGÍA"— Transcripción de la presentación:

1 ANÁLISIS DE LOS CICLOS DE ENERGÍA

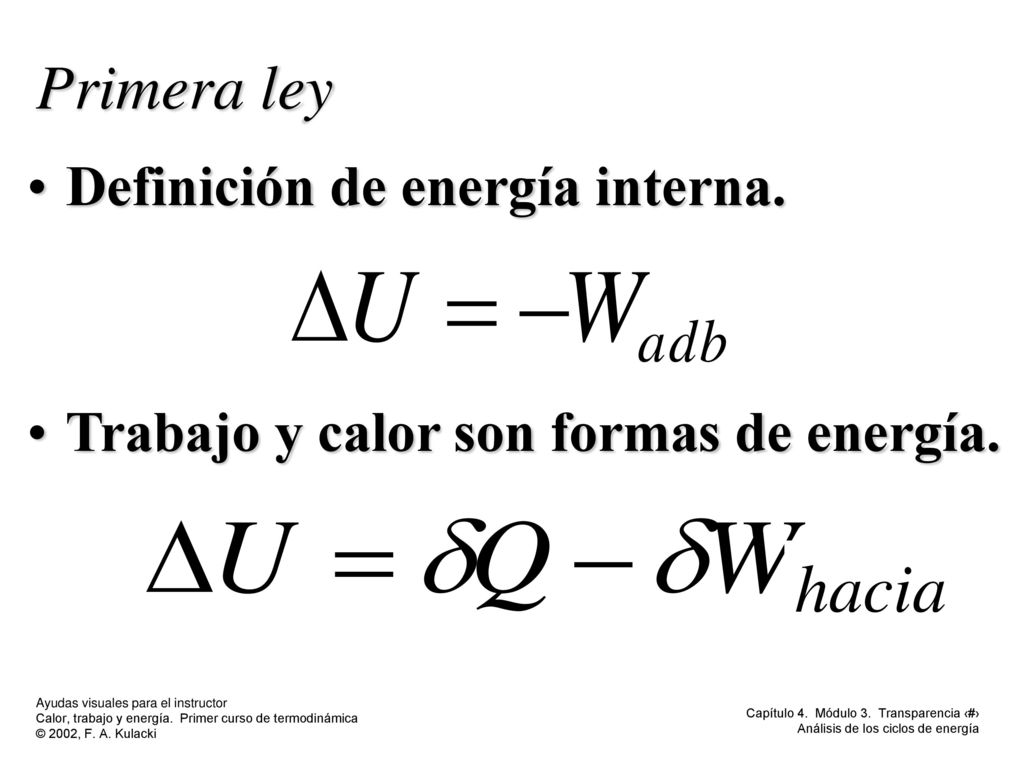

2 hacia Primera ley Definición de energía interna.
Trabajo y calor son formas de energía. hacia

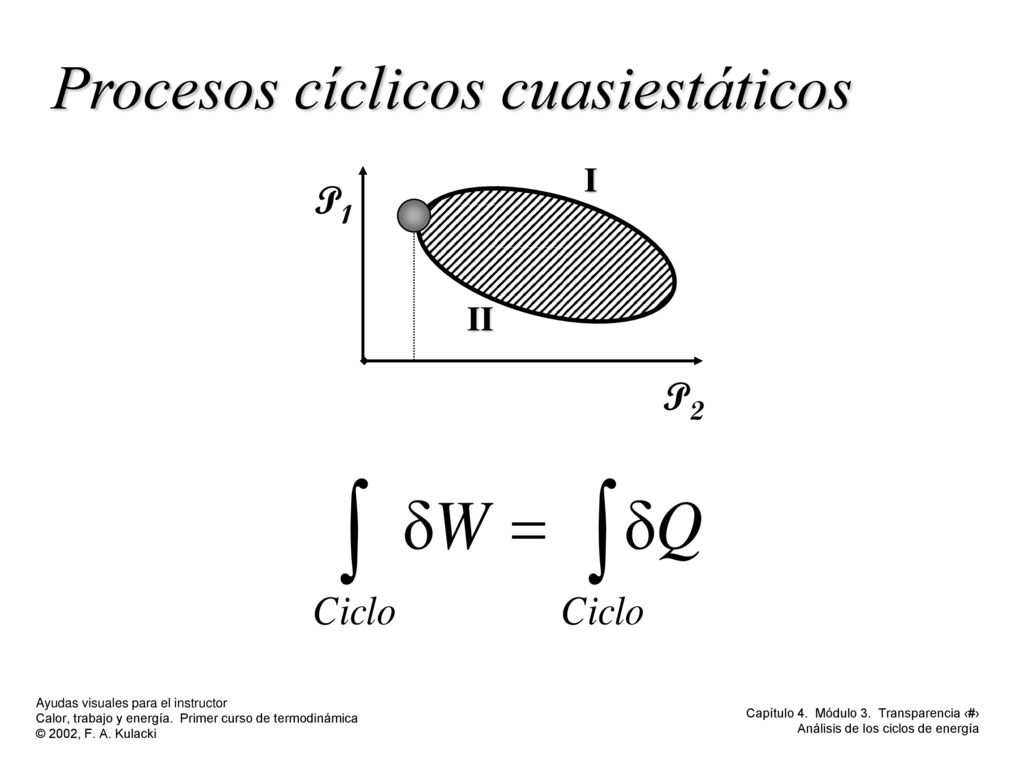

3 Procesos cíclicos cuasiestáticos
II P1 P2

4 Ciclos productores de trabajo...

5 Ejemplo: ciclo de turbina de gas
Sistema de la frontera para fines de análisis termodinámico Alta temperatura Intercambiador de calor Compresor Turbina Baja temperatura Intercambiador de calor

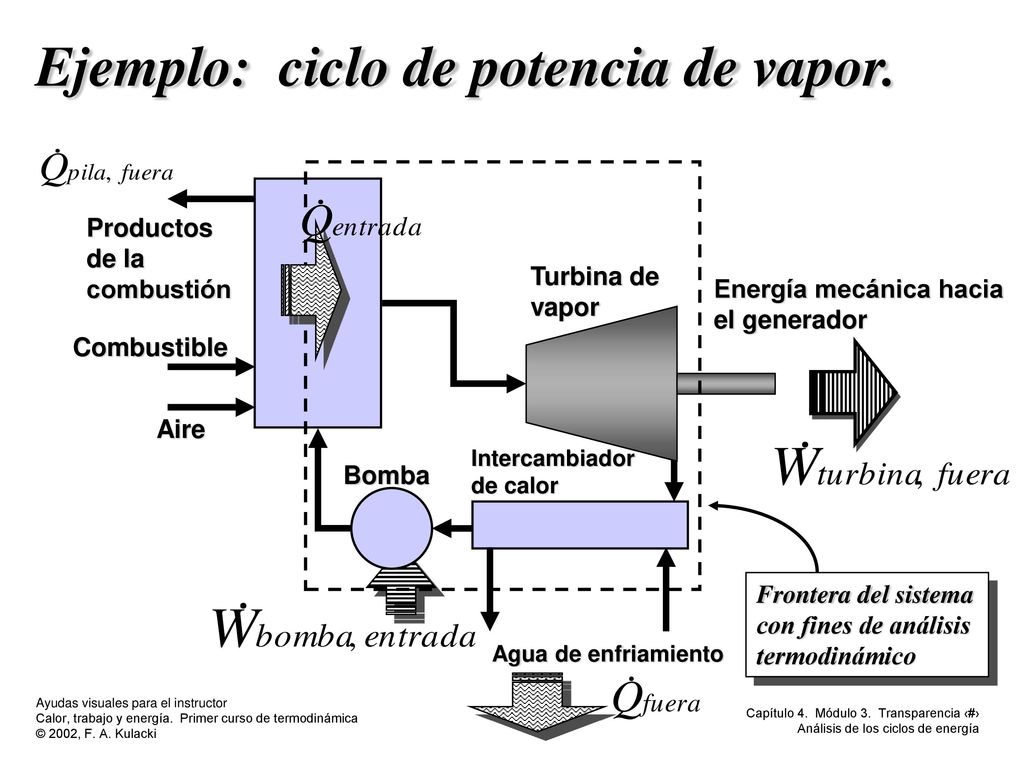

6 Ejemplo: ciclo de potencia de vapor.
Turbina de vapor Energía mecánica hacia el generador Intercambiador de calor Agua de enfriamiento Bomba Combustible Aire Productos de la combustión Frontera del sistema con fines de análisis termodinámico

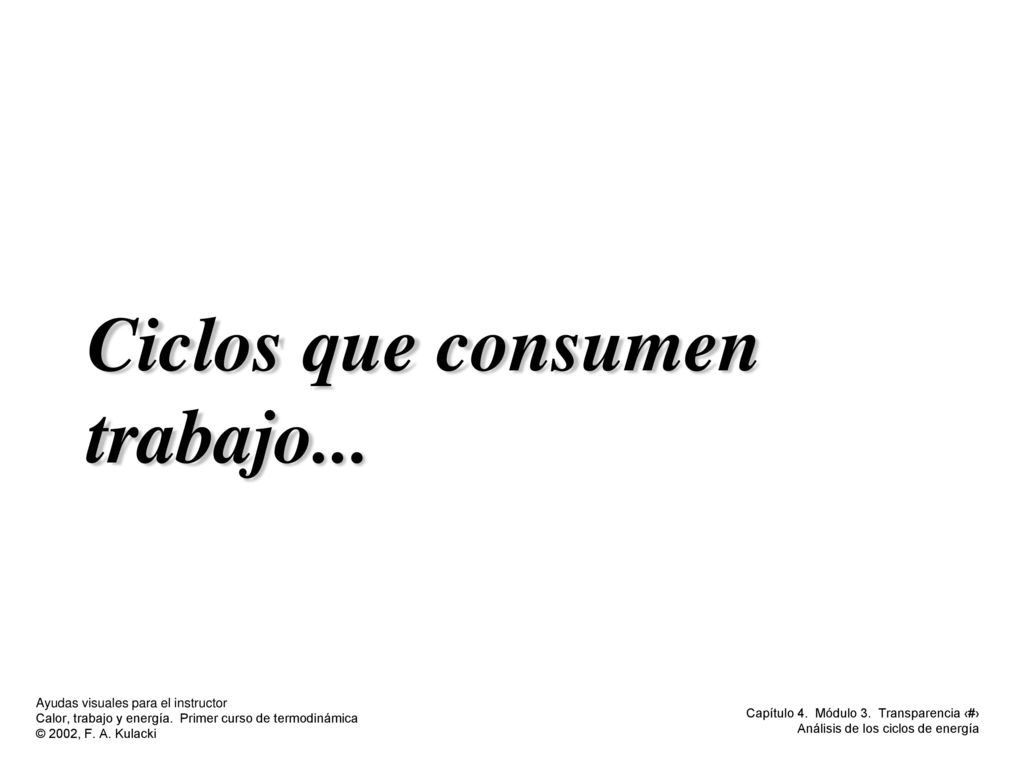

7 Ciclos que consumen trabajo...

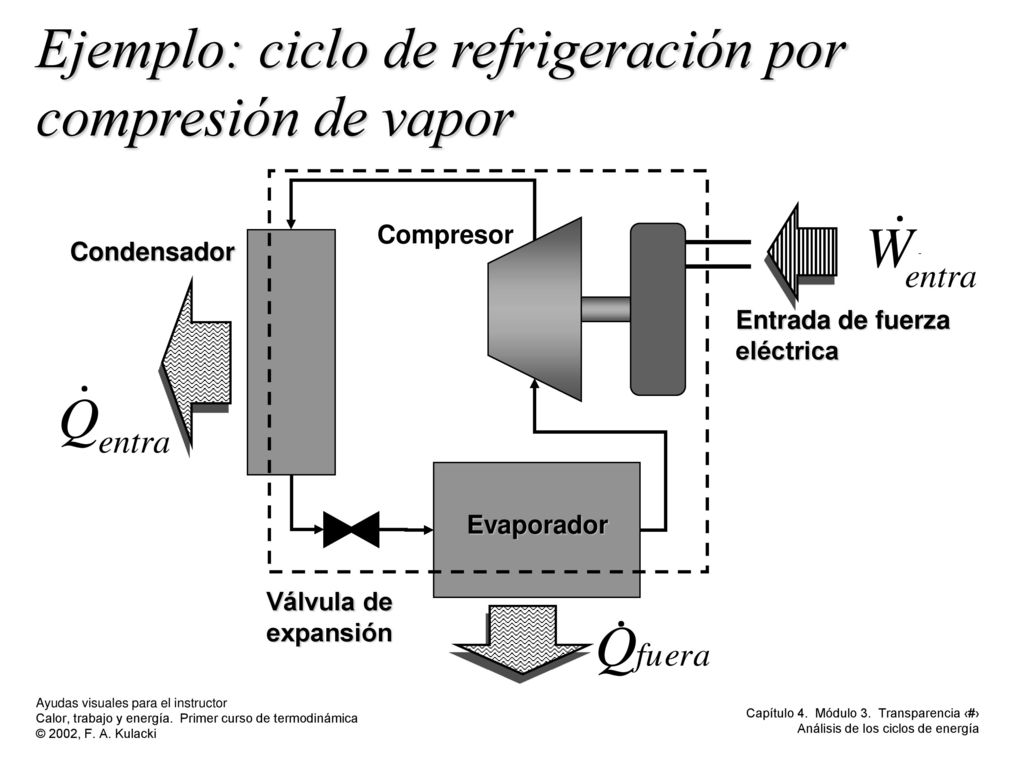

8 Ejemplo: ciclo de refrigeración por compresión de vapor
Compresor Condensador entra Entrada de fuerza eléctrica entra Evaporador Válvula de expansión

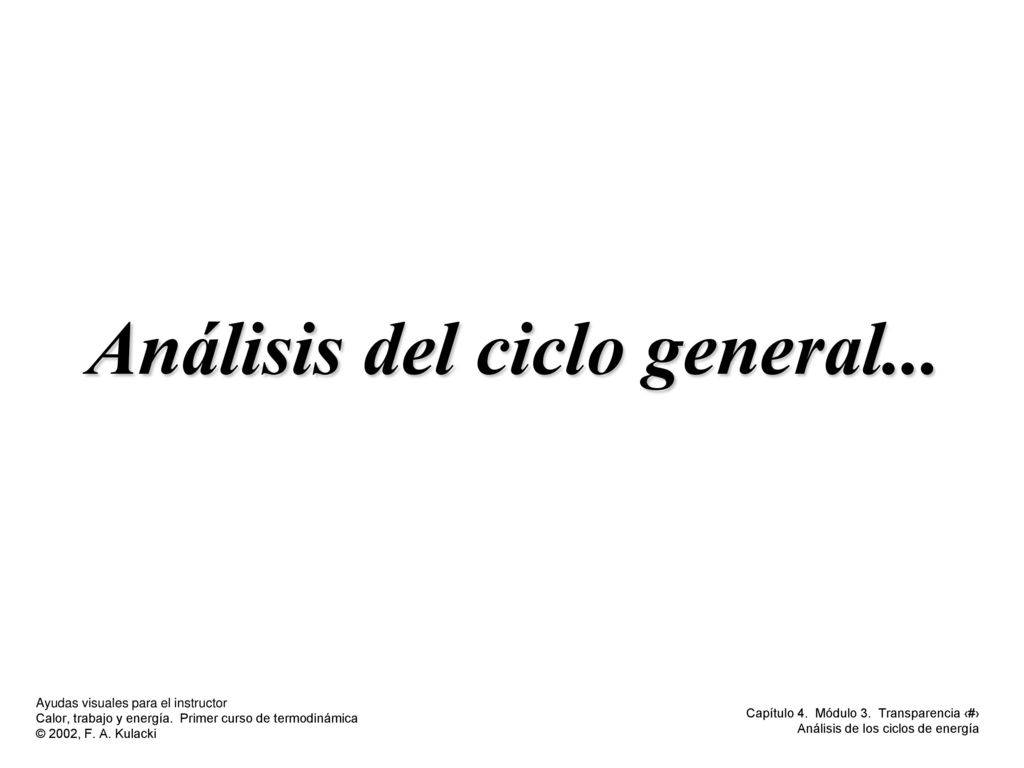

9 Análisis del ciclo general...

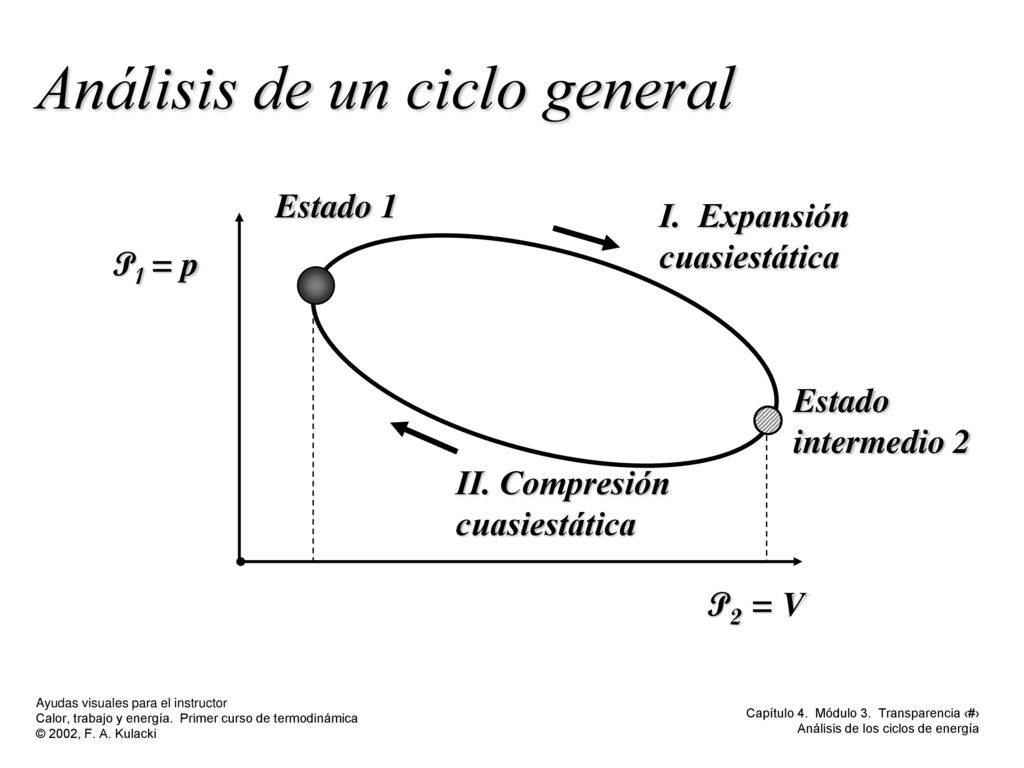

10 Análisis de un ciclo general
II. Compresión cuasiestática P1 = p P2 = V Estado 1 Estado intermedio 2 I. Expansión cuasiestática

11 El proceso de expansión
V V1 V2 p2 Estado 1 Proceso de expansión Estado intermedio 2

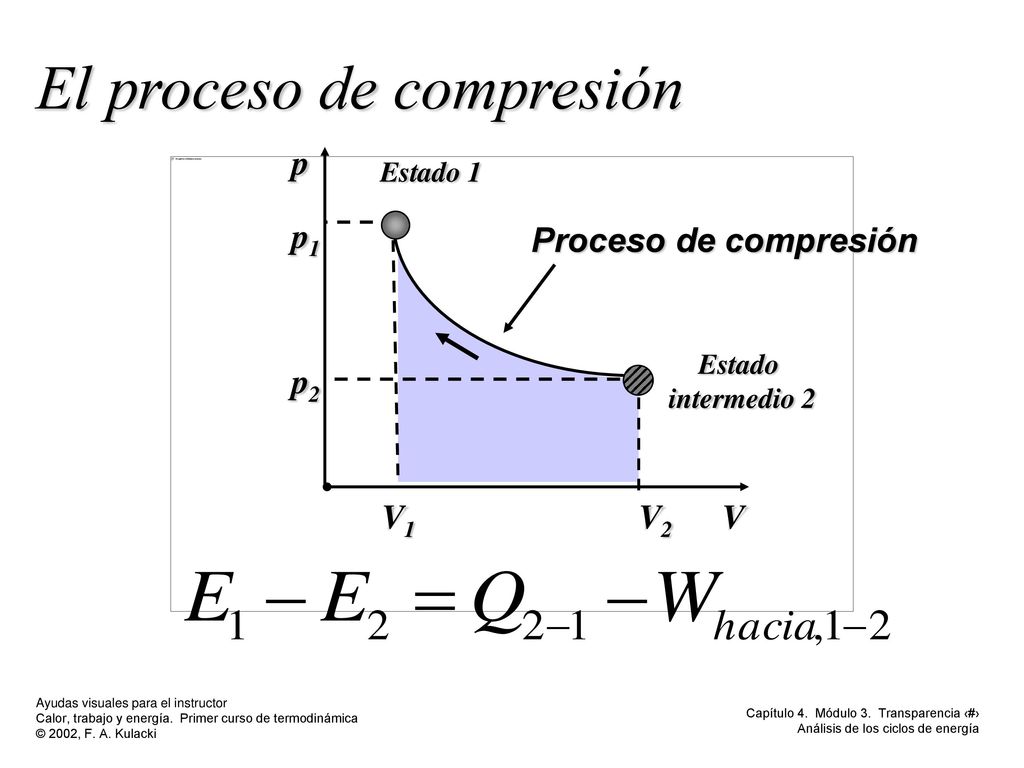

12 El proceso de compresión
Estado intermedio 2 p V V1 V2 p2 p1 Estado 1 Proceso de compresión

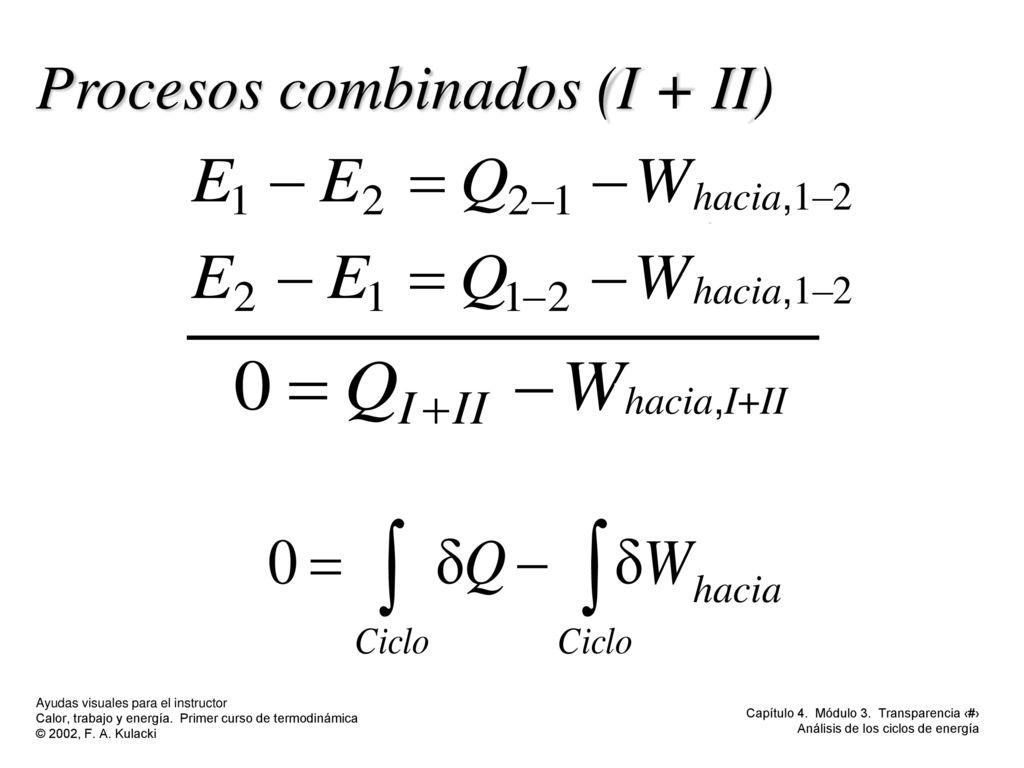

13 Procesos combinados (I + II)
hacia,1–2 hacia,I+II hacia

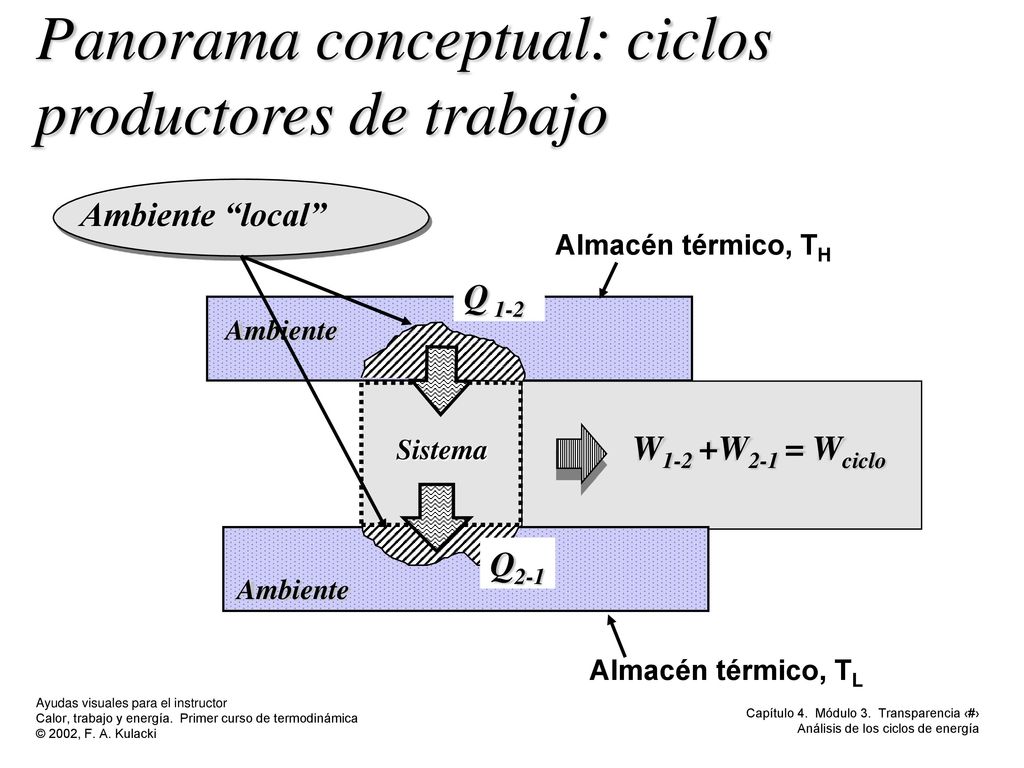

14 Panorama conceptual: ciclos productores de trabajo
Ambiente W1-2 +W2-1 = Wciclo Almacén térmico, TH Almacén térmico, TL Sistema Q 1-2 Q2-1 Ambiente “local”

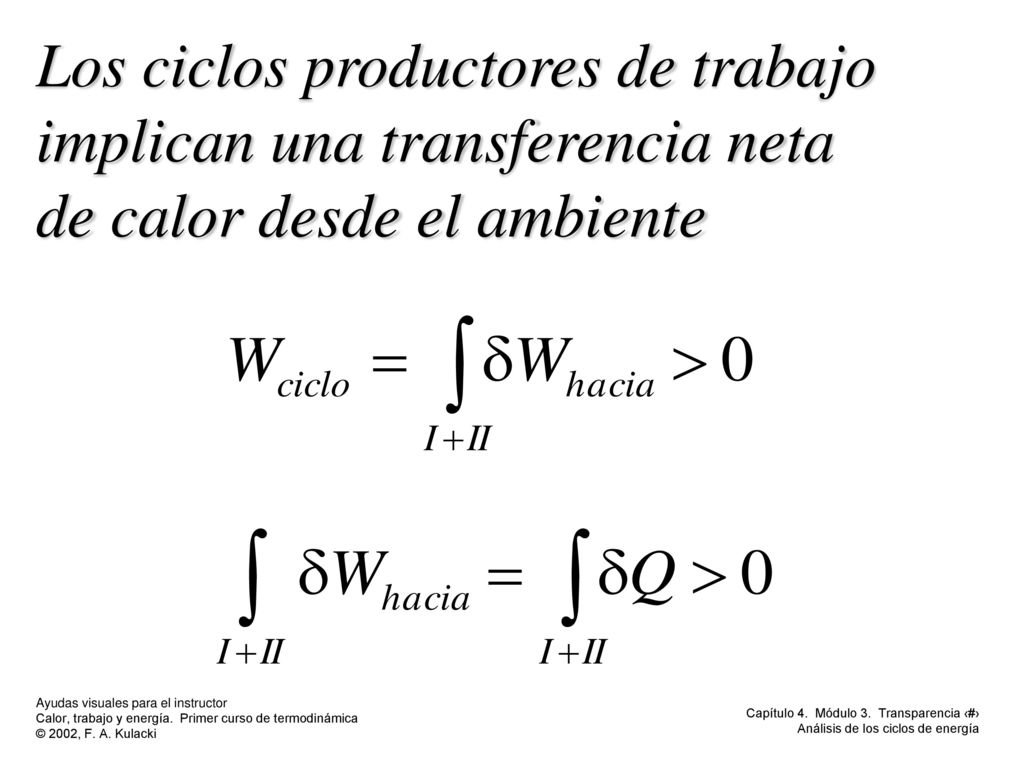

15 Los ciclos productores de trabajo implican una transferencia neta de calor desde el ambiente

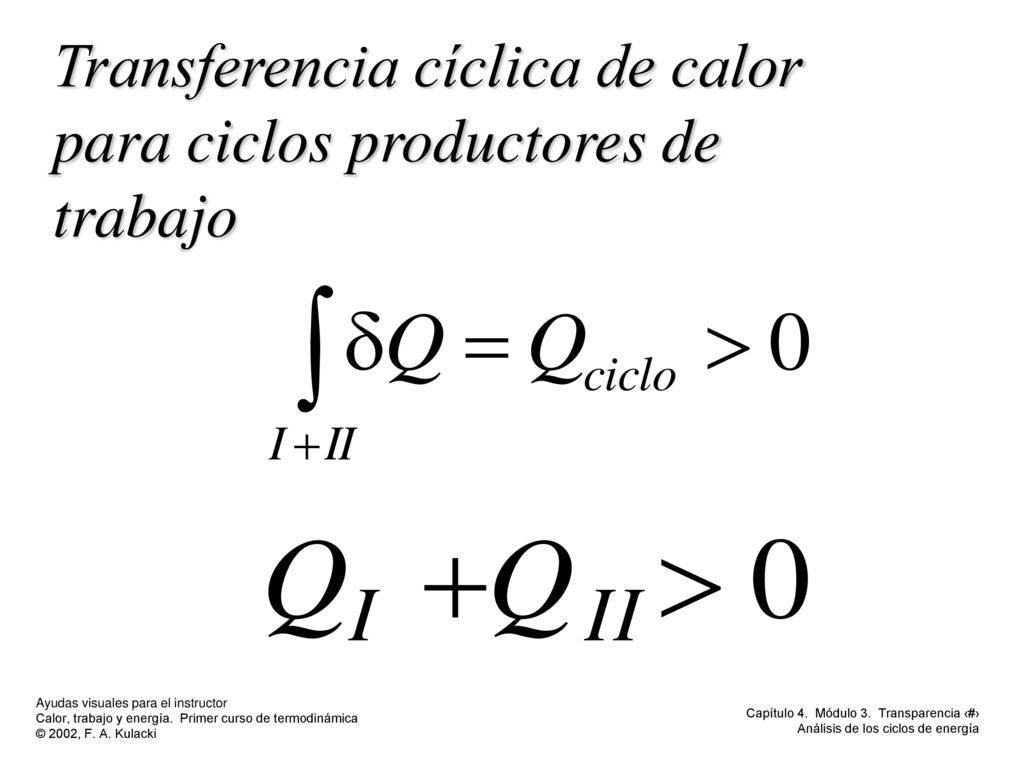

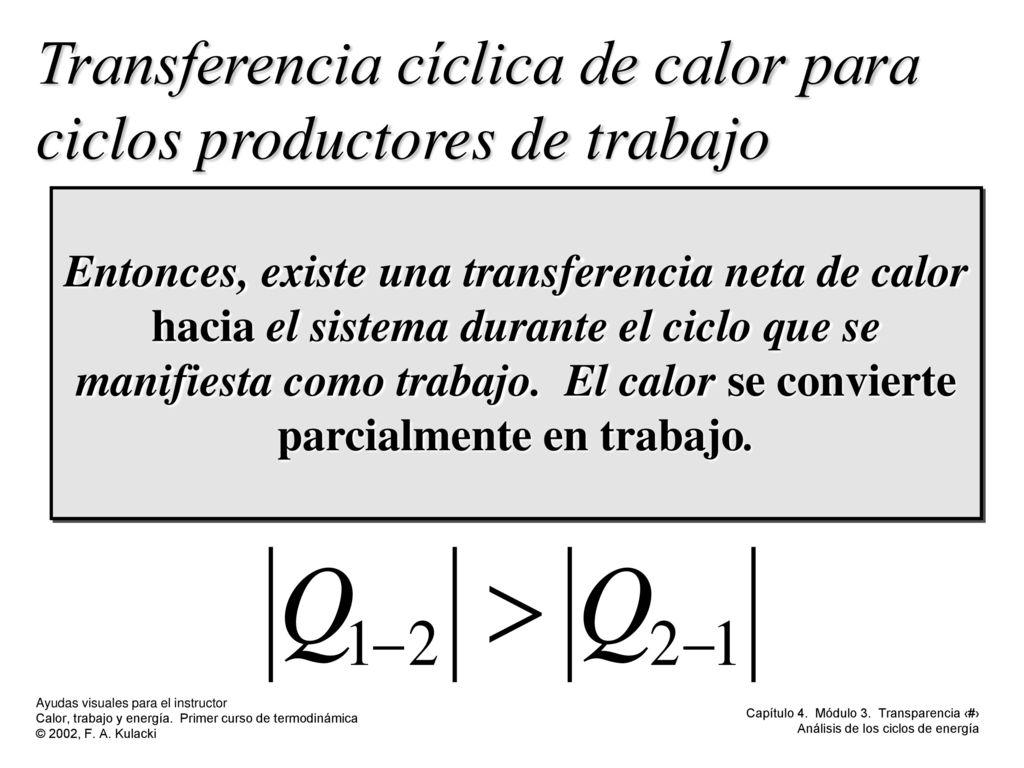

16 Transferencia cíclica de calor para ciclos productores de trabajo

17 Transferencia cíclica de calor para ciclos productores de trabajo
Entonces, existe una transferencia neta de calor hacia el sistema durante el ciclo que se manifiesta como trabajo. El calor se convierte parcialmente en trabajo.

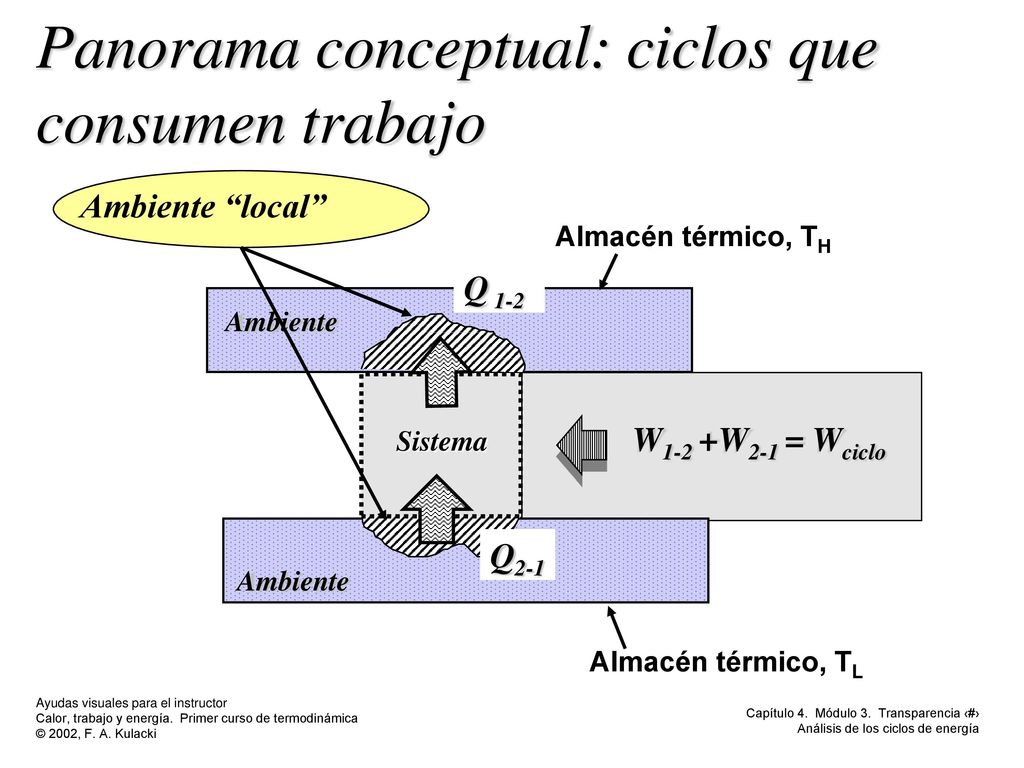

18 Panorama conceptual: ciclos que consumen trabajo
Ambiente W1-2 +W2-1 = Wciclo Almacén térmico, TH Almacén térmico, TL Sistema Q 1-2 Q2-1 Ambiente “local”

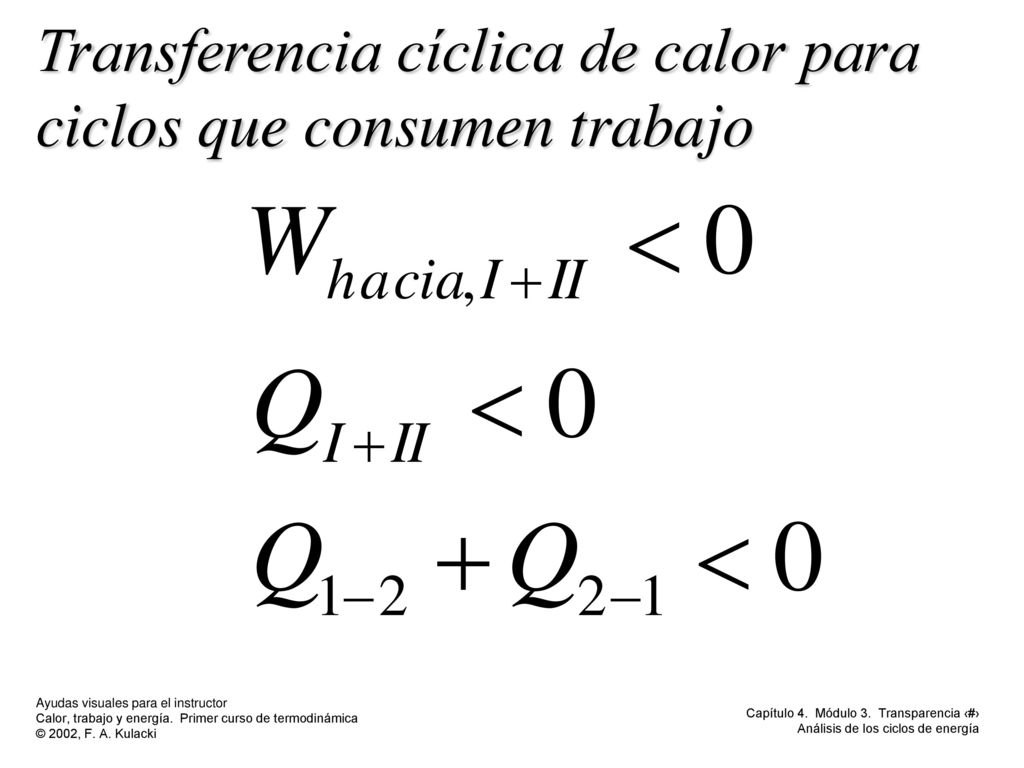

19 Transferencia cíclica de calor para ciclos que consumen trabajo

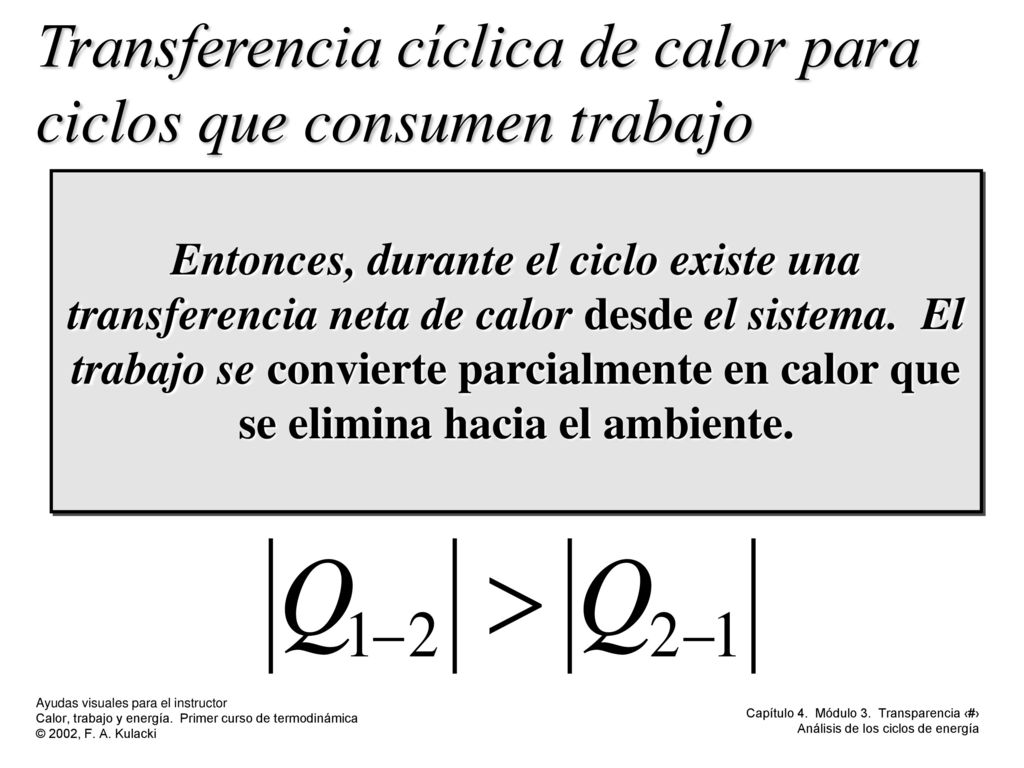

20 Transferencia cíclica de calor para ciclos que consumen trabajo
Entonces, durante el ciclo existe una transferencia neta de calor desde el sistema. El trabajo se convierte parcialmente en calor que se elimina hacia el ambiente.

21 Eficiencia térmica...

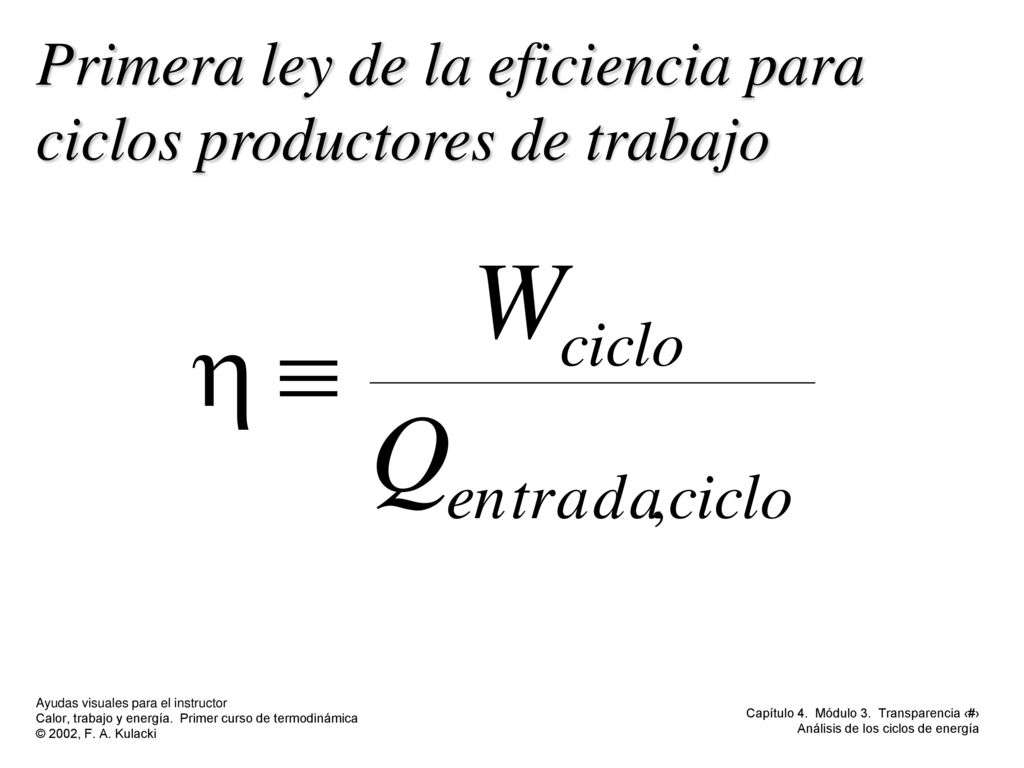

22 Primera ley de la eficiencia para ciclos productores de trabajo

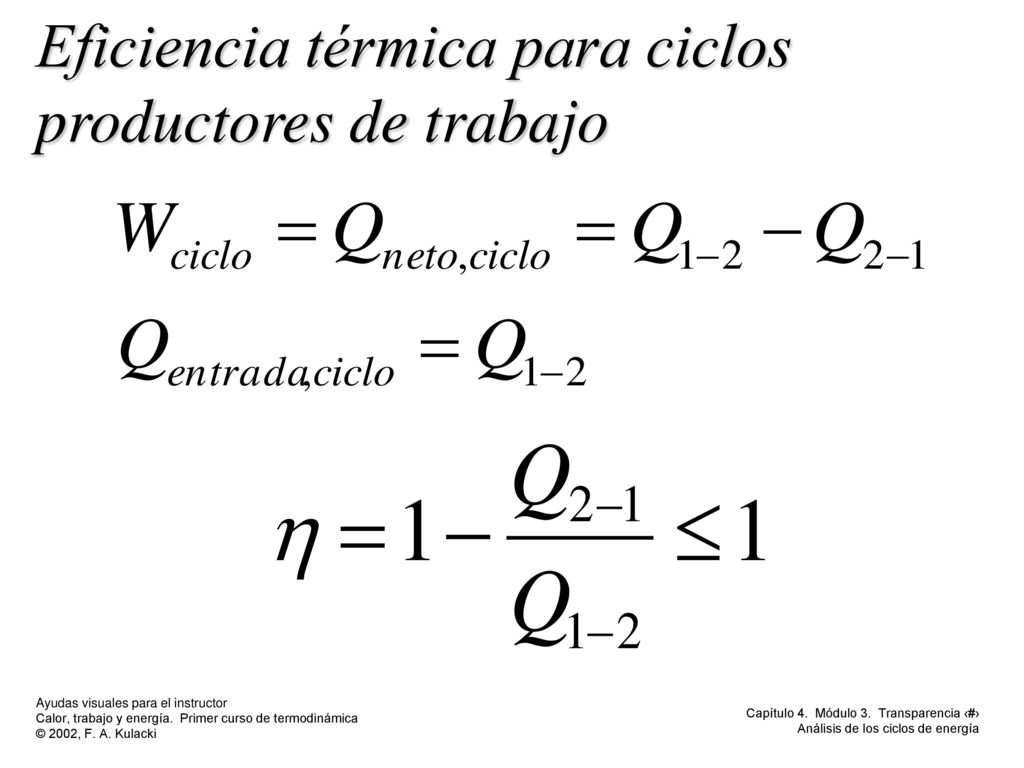

23 Eficiencia térmica para ciclos productores de trabajo

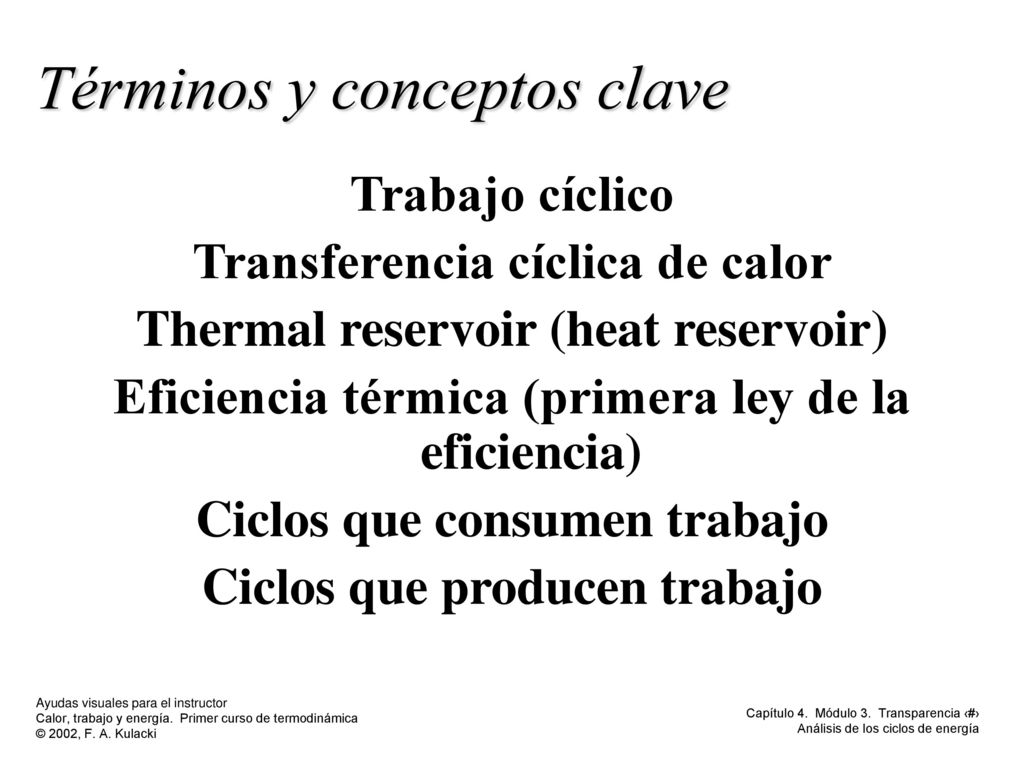

24 Términos y conceptos clave
Trabajo cíclico Transferencia cíclica de calor Thermal reservoir (heat reservoir) Eficiencia térmica (primera ley de la eficiencia) Ciclos que consumen trabajo Ciclos que producen trabajo
