1 UNIVERSIDAD DE BUENOS AIRES FACULTAD DE INGENIERÍA
DEPARTAMENTO: CONSTRUCCIONES Y ESTRUCTURAS SISTEMAS ESTRUCTURALES (74-18) TEMA: Trabajo práctico nº 2 Edificio diseño sísmico Ing. Mario Vazquez Palligas

2 DESARROLLO TP 2 – EDIFICIO – (INPRES CIRSOC 103)
INSTRUCTIVO

3 1) Selección arquitectura para el desarrollo del TP.
2) Diseño estructural. Disposicion de losas, columnas, vigas y tabiques. Definición del sistema de rigidez vertical: porticos y tabiques en ambas direcciones. 3) Predimensionamiento de secciones: losas, vigas, columnas y tabiques. 4) Determinacion de: a) Masa Sismica (Wi), piso por piso según 9-. b) Centro de Masas (C.M.). c) Centro de Rigidez (C.R.). d) Centroide de Sistema Sismoresistente Verticales (C.S.). 5) Generación del modelo estructural en un software. 6) Calculo del periodo fundamental de vibracion de la estructura en ambas direcciones (Tx, Tz). 7) Calculo del periodo empirico segun CIRSOC 103 P. I, (Toe).

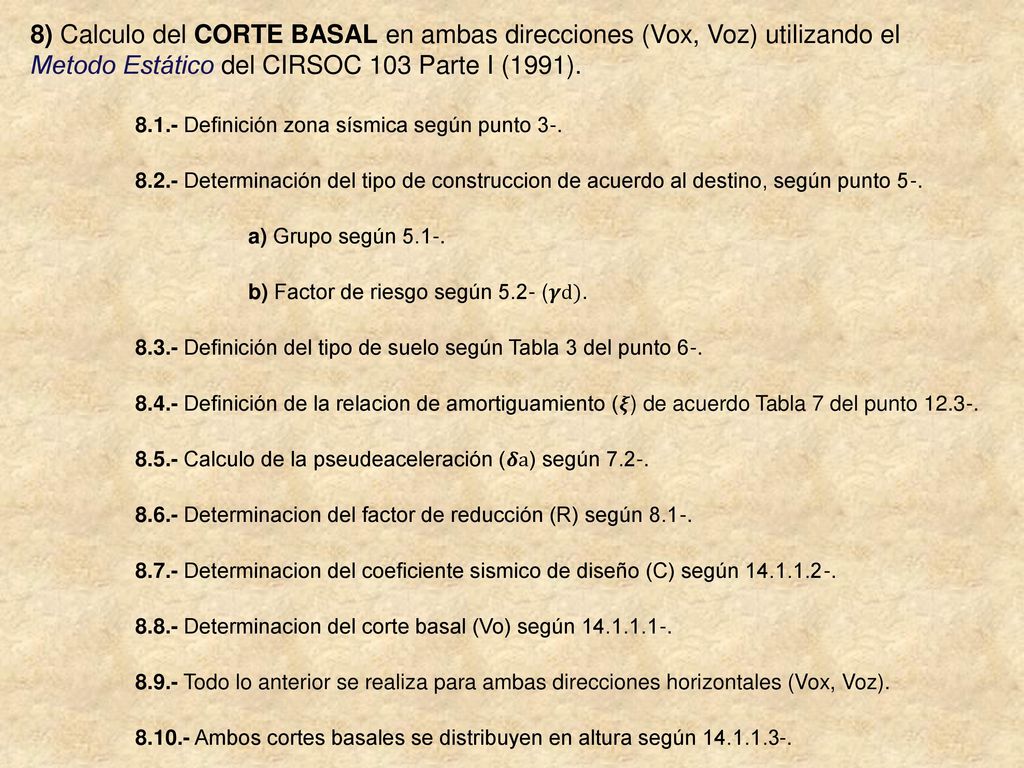

4 8) Calculo del CORTE BASAL en ambas direcciones (Vox, Voz) utilizando el Metodo Estático del CIRSOC 103 Parte I (1991). 8.1.- Definición zona sísmica según punto 3-. 8.2.- Determinación del tipo de construccion de acuerdo al destino, según punto 5-. a) Grupo según 5.1-. b) Factor de riesgo según 5.2- (𝜸d). 8.3.- Definición del tipo de suelo según Tabla 3 del punto 6-. 8.4.- Definición de la relacion de amortiguamiento (𝝃) de acuerdo Tabla 7 del punto 8.5.- Calculo de la pseudeaceleración (𝜹a) según 7.2-. 8.6.- Determinacion del factor de reducción (R) según 8.1-. 8.7.- Determinacion del coeficiente sismico de diseño (C) según 8.8.- Determinacion del corte basal (Vo) según 8.9.- Todo lo anterior se realiza para ambas direcciones horizontales (Vox, Voz). Ambos cortes basales se distribuyen en altura según

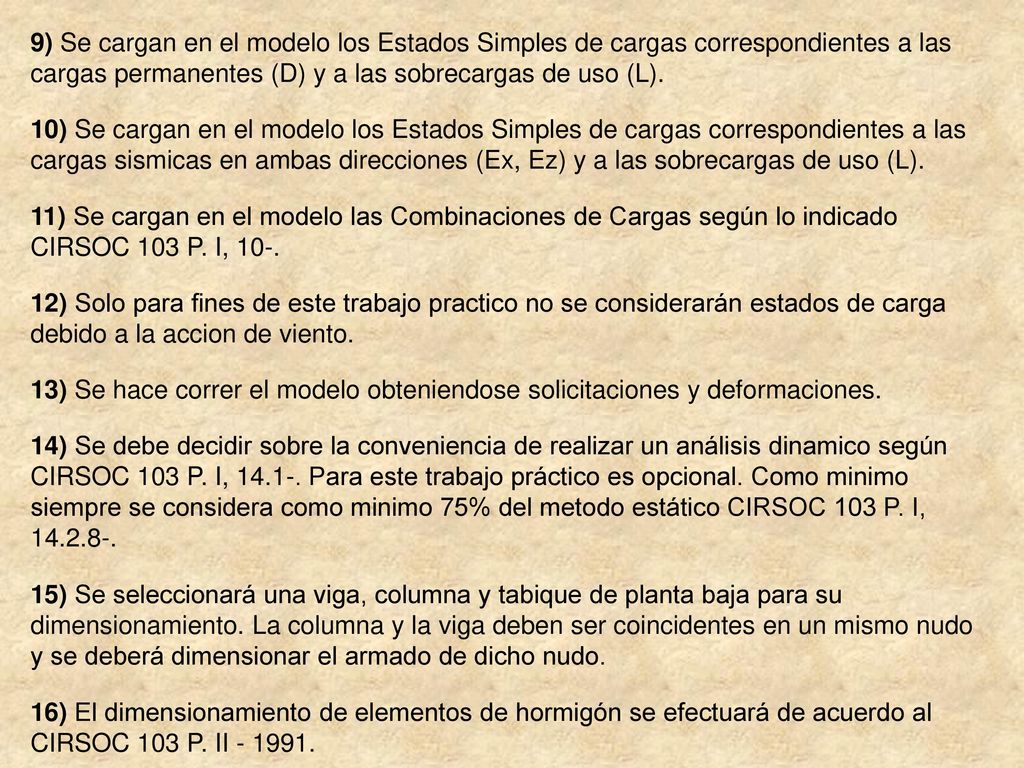

5 9) Se cargan en el modelo los Estados Simples de cargas correspondientes a las cargas permanentes (D) y a las sobrecargas de uso (L). 10) Se cargan en el modelo los Estados Simples de cargas correspondientes a las cargas sismicas en ambas direcciones (Ex, Ez) y a las sobrecargas de uso (L). 11) Se cargan en el modelo las Combinaciones de Cargas según lo indicado CIRSOC 103 P. I, 10-. 12) Solo para fines de este trabajo practico no se considerarán estados de carga debido a la accion de viento. 13) Se hace correr el modelo obteniendose solicitaciones y deformaciones. 14) Se debe decidir sobre la conveniencia de realizar un análisis dinamico según CIRSOC 103 P. I, Para este trabajo práctico es opcional. Como minimo siempre se considera como minimo 75% del metodo estático CIRSOC 103 P. I, 15) Se seleccionará una viga, columna y tabique de planta baja para su dimensionamiento. La columna y la viga deben ser coincidentes en un mismo nudo y se deberá dimensionar el armado de dicho nudo. 16) El dimensionamiento de elementos de hormigón se efectuará de acuerdo al CIRSOC 103 P. II

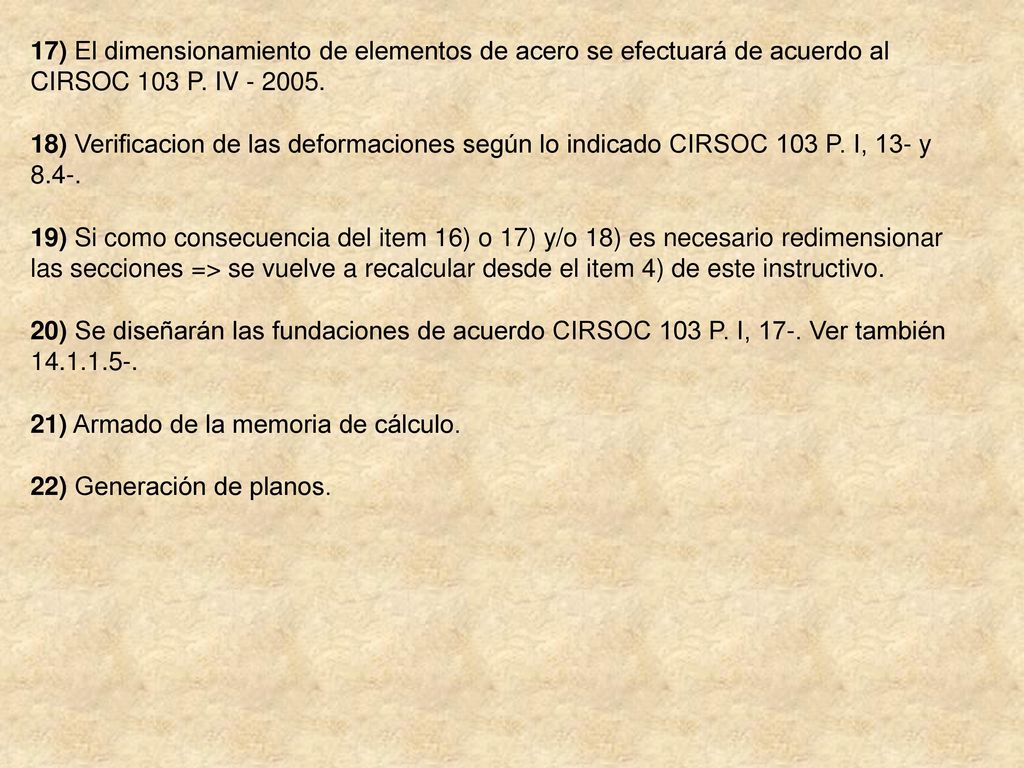

6 17) El dimensionamiento de elementos de acero se efectuará de acuerdo al CIRSOC 103 P. IV - 2005.
18) Verificacion de las deformaciones según lo indicado CIRSOC 103 P. I, 13- y 8.4-. 19) Si como consecuencia del item 16) o 17) y/o 18) es necesario redimensionar las secciones => se vuelve a recalcular desde el item 4) de este instructivo. 20) Se diseñarán las fundaciones de acuerdo CIRSOC 103 P. I, 17-. Ver también 21) Armado de la memoria de cálculo. 22) Generación de planos.

7 DETALLE DEL INSTRUCTIVO

8 1) Selección arquitectura para el desarrollo del TP.

9 PLANTA DE ARQUITECTURA

10 1) Selección arquitectura para el desarrollo del TP.
2) Diseño estructural. Disposicion de losas, columnas, vigas y tabiques. Definición del sistema de rigidez vertical: porticos y tabiques en ambas direcciones.

11 PLANTA DE ESTRUCTURA

12 PLANTA DE ESTRUCTURA

13 1) Selección arquitectura para el desarrollo del TP.
2) Diseño estructural. Disposicion de losas, columnas, vigas y tabiques. Definición del sistema de rigidez vertical: porticos y tabiques en ambas direcciones. 3) Predimensionamiento de secciones: losas, vigas, columnas y tabiques. NO VALEN LAS MISMAS REGLAS DE EDIFICIOS QUE NO TIENEN ACCIONES SISMICAS VER CIRSOC 103 P. II. PROCEDIMIENTO ITERATIVO

14 1) Selección arquitectura para el desarrollo del TP.
2) Diseño estructural. Disposicion de losas, columnas, vigas y tabiques. Definición del sistema de rigidez vertical: porticos y tabiques en ambas direcciones. 3) Predimensionamiento de secciones: losas, vigas, columnas y tabiques. 4) Determinacion de: a) Masa Sismica (Wi), piso por piso según 9-. b) Centro de Masas (C.M.) segun PUEDE DETERMINARSE A 1/3 DE LA ALTURA c) Centro de Rigidez (C.R.). d) Centroide de Sistema Sismoresistente Verticales (C.S.).

15 1) Selección arquitectura para el desarrollo del TP.
2) Diseño estructural. Disposicion de losas, columnas, vigas y tabiques. Definición del sistema de rigidez vertical: porticos y tabiques en ambas direcciones. 3) Predimensionamiento de secciones: losas, vigas, columnas y tabiques. 4) Determinacion de: a) Masa Sismica (Wi), piso por piso según 9-. b) Centro de Masas (C.M.). c) Centro de Rigidez (C.R.). d) Centroide de Sistema Sismoresistente Verticales (C.S.). 5) Generación del modelo estructural en un software.

16

17 1) Selección arquitectura para el desarrollo del TP.
2) Diseño estructural. Disposicion de losas, columnas, vigas y tabiques. Definición del sistema de rigidez vertical: porticos y tabiques en ambas direcciones. 3) Predimensionamiento de secciones: losas, vigas, columnas y tabiques. 4) Determinacion de: a) Masa Sismica (Wi), piso por piso según 9-. b) Centro de Masas (C.M.). c) Centro de Rigidez (C.R.). d) Centroide de Sistema Sismoresistente Verticales (C.S.). 5) Generación del modelo estructural en un software. 6) Calculo del periodo fundamental de vibracion de la estructura en ambas direcciones (Tx, Tz). METODO DE RAYLEIGH (MANUAL). SE CHEQUEA CON SOFTWARE (RAYLEIGH Ó MODAL)

18 1) Selección arquitectura para el desarrollo del TP.
2) Diseño estructural. Disposicion de losas, columnas, vigas y tabiques. Definición del sistema de rigidez vertical: porticos y tabiques en ambas direcciones. 3) Predimensionamiento de secciones: losas, vigas, columnas y tabiques. 4) Determinacion de: a) Masa Sismica (Wi), piso por piso según 9-. b) Centro de Masas (C.M.). c) Centro de Rigidez (C.R.). d) Centroide de Sistema Sismoresistente Verticales (C.S.). 5) Generación del modelo estructural en un software. 6) Calculo del periodo fundamental de vibracion de la estructura en ambas direcciones (Tx, Tz). 7) Calculo del periodo empirico segun CIRSOC 103 P. I, (Toe).

19 8) Calculo del CORTE BASAL en ambas direcciones (Vox, Voz) utilizando el Metodo Estático del CIRSOC 103 Parte I (1991). 8.1.- Definición zona sísmica según punto 3-. 8.2.- Determinación del tipo de construccion de acuerdo al destino, según punto 5-. a) Grupo según 5.1-. b) Factor de riesgo según 5.2- (𝜸d). 8.3.- Definición del tipo de suelo según Tabla 3 del punto 6-. 8.4.- Definición de la relacion de amortiguamiento (𝝃) de acuerdo Tabla 7 del punto 8.5.- Calculo de la pseudeaceleración (𝜹a) según 7.2-. 8.6.- Determinacion del factor de reducción (R) según 8.1-. 8.7.- Determinacion del coeficiente sismico de diseño (C) según 8.8.- Determinacion del corte basal (Vo) según 8.9.- Todo lo anterior se realiza para ambas direcciones horizontales (Vox, Voz). Ambos cortes basales se distribuyen en altura según

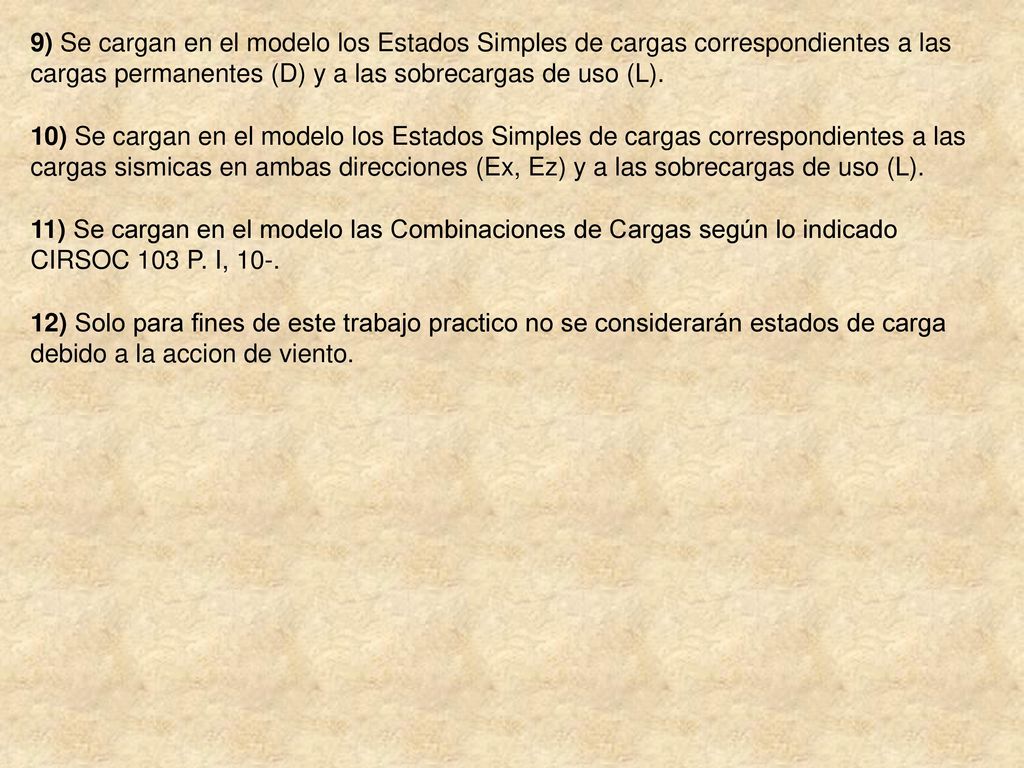

20 9) Se cargan en el modelo los Estados Simples de cargas correspondientes a las cargas permanentes (D) y a las sobrecargas de uso (L). 10) Se cargan en el modelo los Estados Simples de cargas correspondientes a las cargas sismicas en ambas direcciones (Ex, Ez) y a las sobrecargas de uso (L). 11) Se cargan en el modelo las Combinaciones de Cargas según lo indicado CIRSOC 103 P. I, 10-. 12) Solo para fines de este trabajo practico no se considerarán estados de carga debido a la accion de viento.

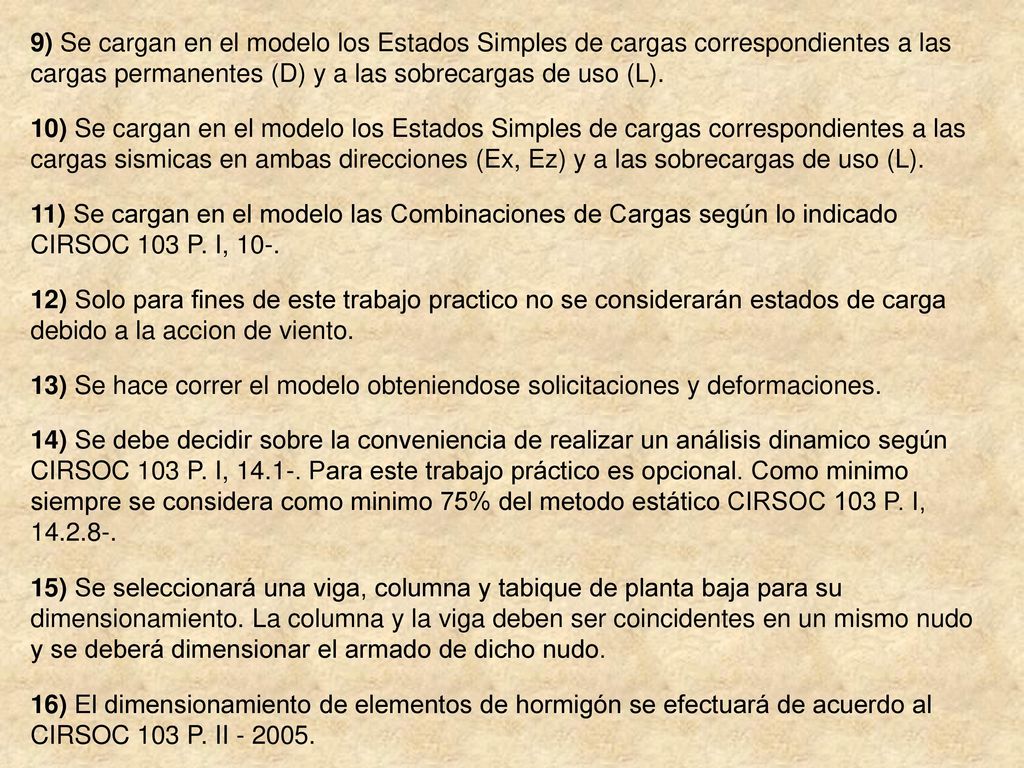

21 9) Se cargan en el modelo los Estados Simples de cargas correspondientes a las cargas permanentes (D) y a las sobrecargas de uso (L). 10) Se cargan en el modelo los Estados Simples de cargas correspondientes a las cargas sismicas en ambas direcciones (Ex, Ez) y a las sobrecargas de uso (L). 11) Se cargan en el modelo las Combinaciones de Cargas según lo indicado CIRSOC 103 P. I, 10-. 12) Solo para fines de este trabajo practico no se considerarán estados de carga debido a la accion de viento. 13) Se hace correr el modelo obteniendose solicitaciones y deformaciones. 14) Se debe decidir sobre la conveniencia de realizar un análisis dinamico según CIRSOC 103 P. I, Para este trabajo práctico es opcional. Como minimo siempre se considera como minimo 75% del metodo estático CIRSOC 103 P. I, 15) Se seleccionará una viga, columna y tabique de planta baja para su dimensionamiento. La columna y la viga deben ser coincidentes en un mismo nudo y se deberá dimensionar el armado de dicho nudo. 16) El dimensionamiento de elementos de hormigón se efectuará de acuerdo al CIRSOC 103 P. II

22 17) El dimensionamiento de elementos de acero se efectuará de acuerdo al CIRSOC 103 P. IV - 2005.
18) Verificacion de las deformaciones según lo indicado CIRSOC 103 P. I, 13- y 8.4-. 19) Si como consecuencia del item 16) o 17) y/o 18) es necesario redimensionar las secciones => se vuelve a recalcular desde el item 4) de este instructivo. 20) Se diseñarán las fundaciones de acuerdo CIRSOC 103 P. I, 17-. Ver también 21) Armado de la memoria de cálculo. 22) Generación de planos.

23 MUCHAS GRACIAS Ing. Mario Vazquez Palligas
