1 Electricidad y circuitos

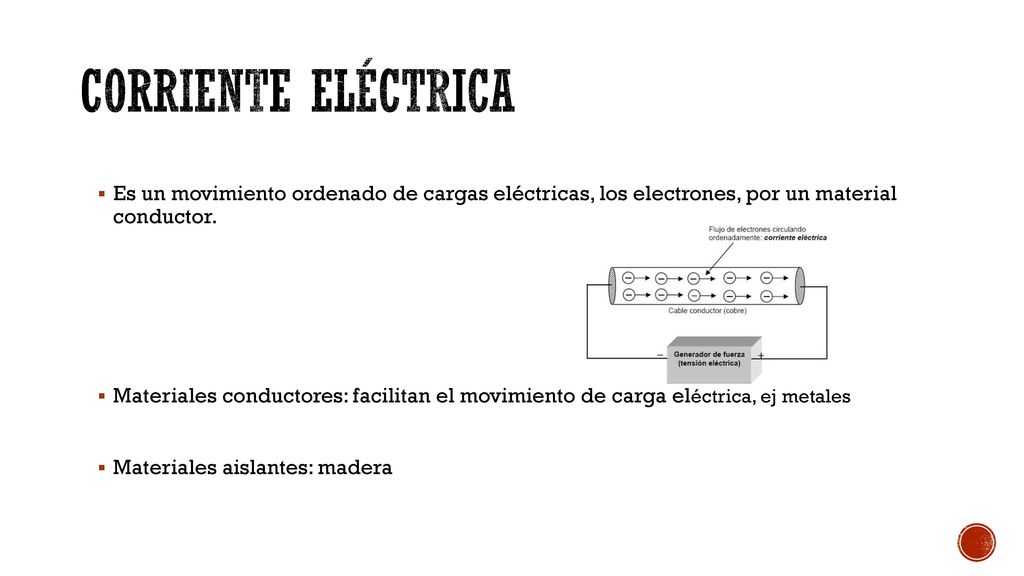

2 Corriente eléctrica Es un movimiento ordenado de cargas eléctricas, los electrones, por un material conductor. Materiales conductores: facilitan el movimiento de carga eléctrica, ej metales Materiales aislantes: madera

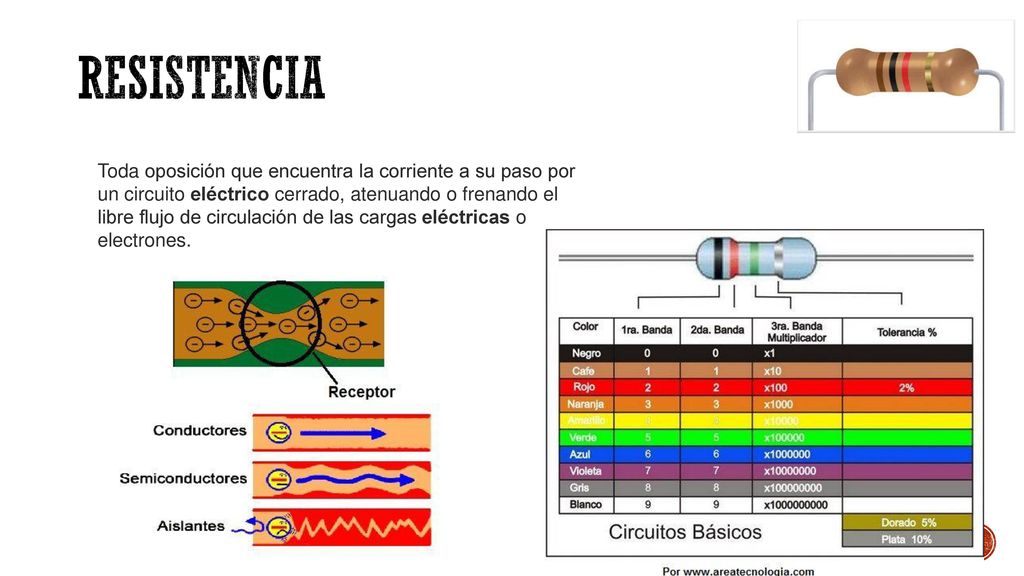

3 resistencia Toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones.

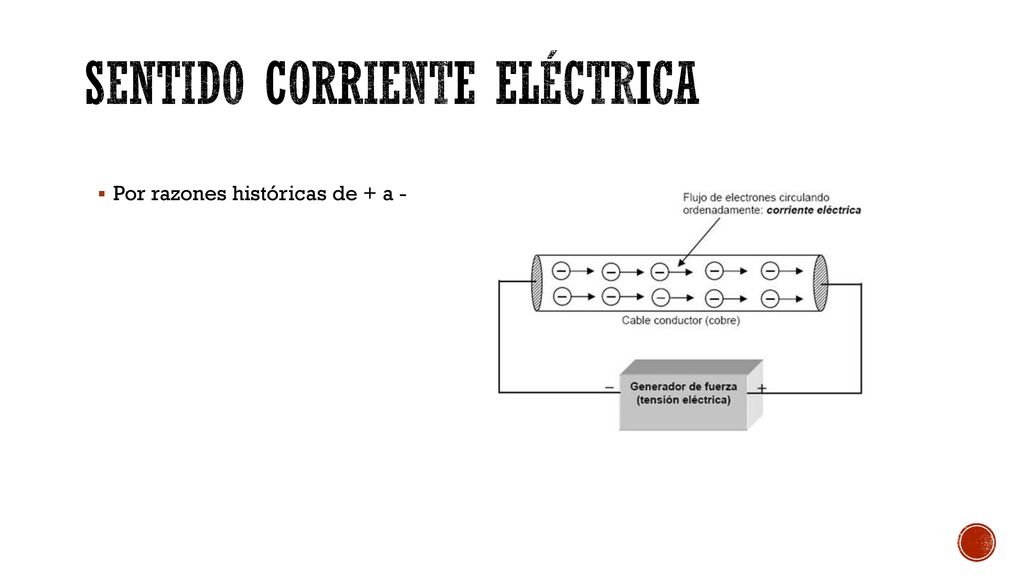

4 Sentido corriente eléctrica
Por razones históricas de + a -

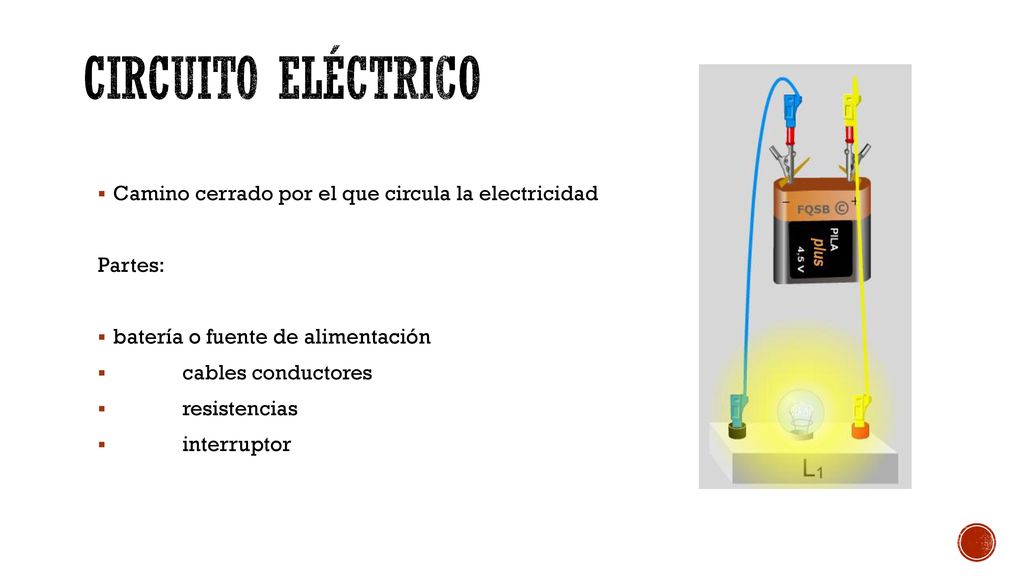

5 Circuito eléctrico Camino cerrado por el que circula la electricidad
Partes: batería o fuente de alimentación cables conductores resistencias interruptor

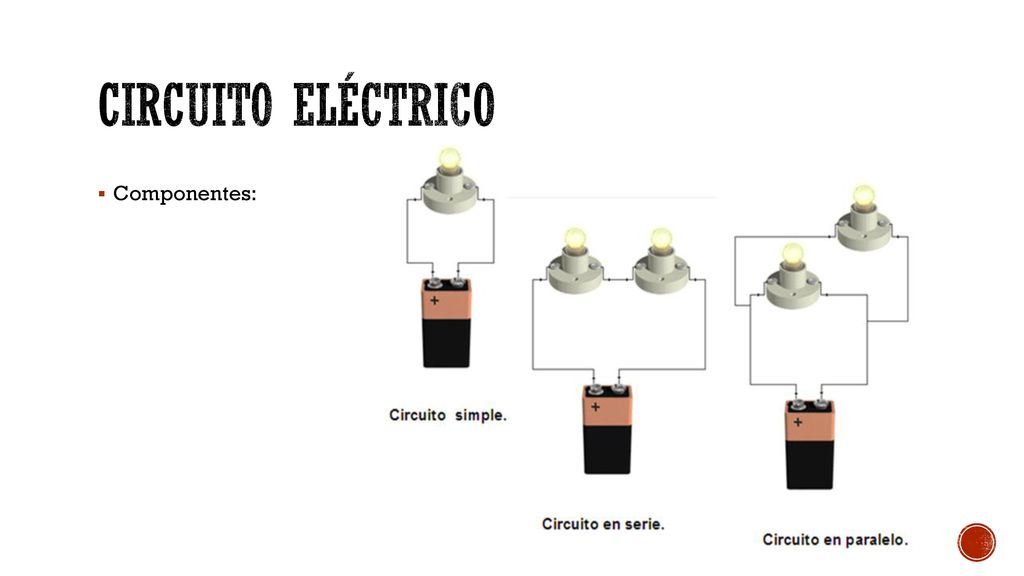

6 Circuito eléctrico Componentes:

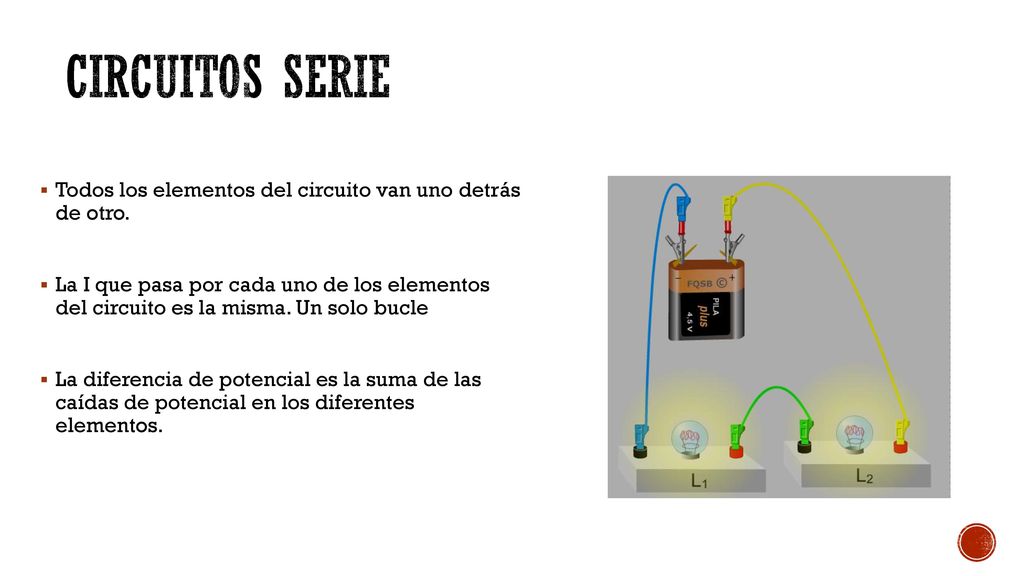

7 Circuitos serie Todos los elementos del circuito van uno detrás de otro. La I que pasa por cada uno de los elementos del circuito es la misma. Un solo bucle La diferencia de potencial es la suma de las caídas de potencial en los diferentes elementos.

8

9 Circuitos paralelo Todos los elementos se conectan a la fuente de alimentación. El V es el mismo para cada elemento. La I se divide en ramas, siendo la suma de las intensidades que recorren los diferentes elementos del circuito. Varios bucles

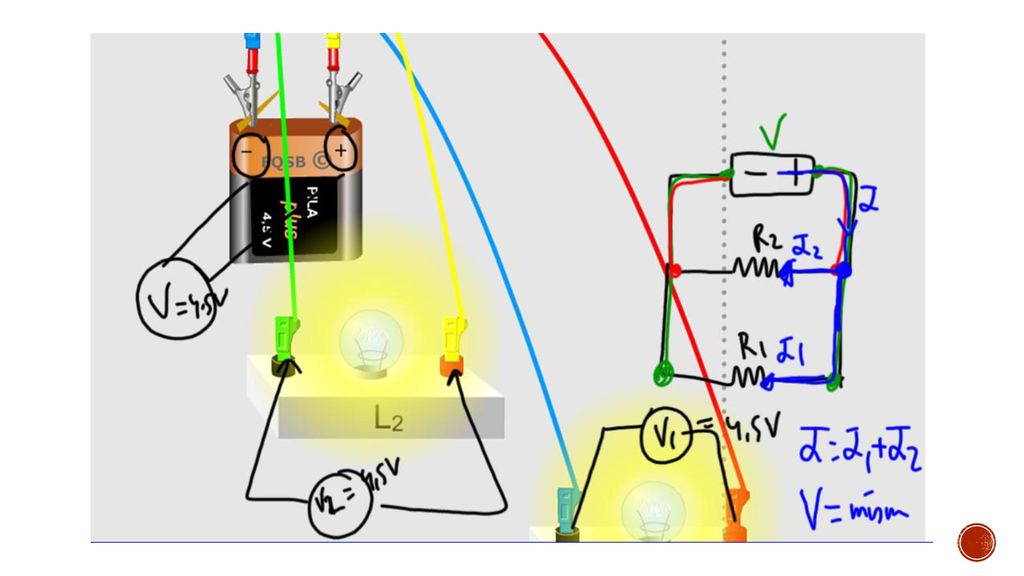

10

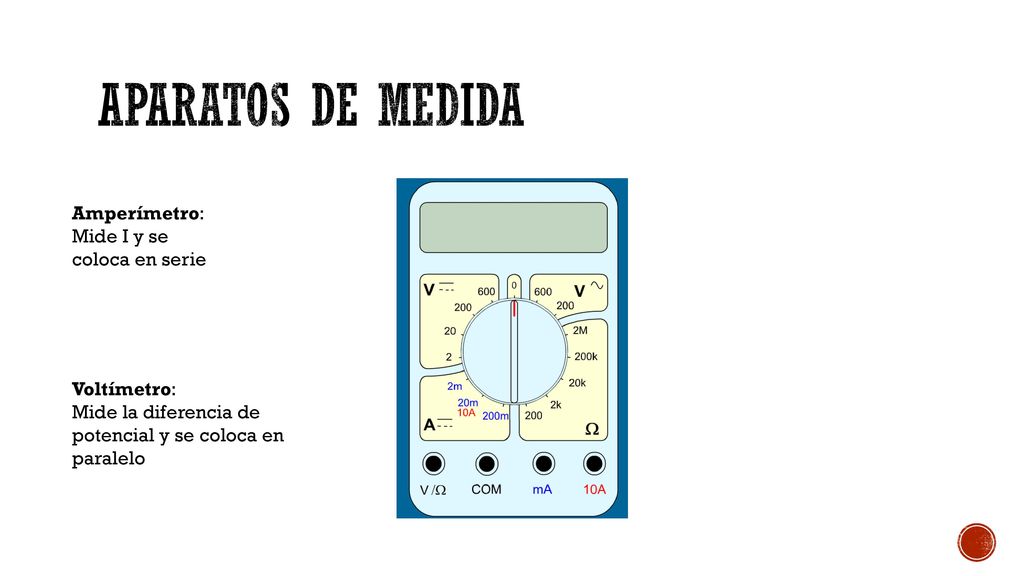

11 Aparatos de medida Amperímetro: Mide I y se coloca en serie
Voltímetro: Mide la diferencia de potencial y se coloca en paralelo

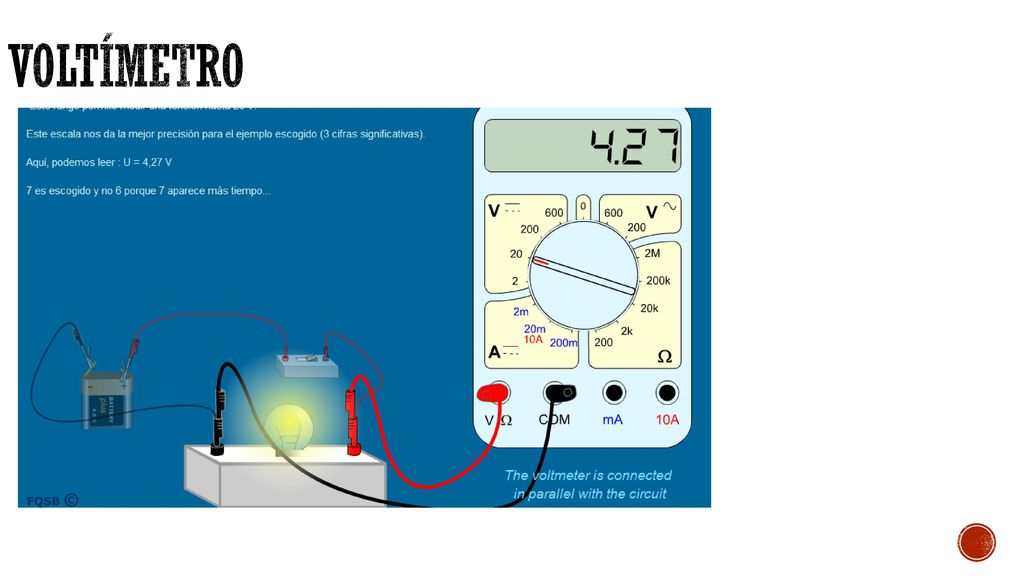

12 voltímetro

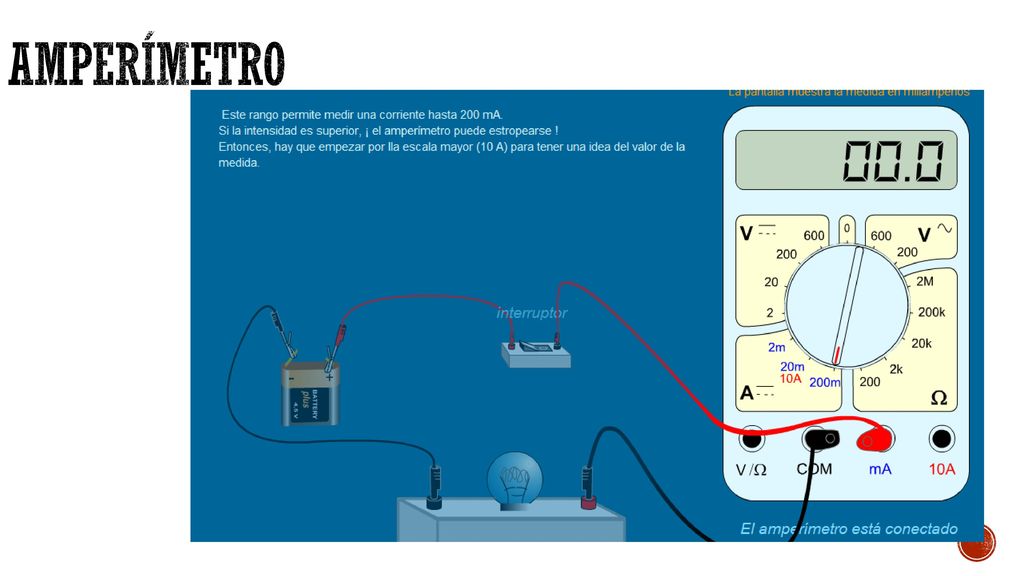

13 amperímetro

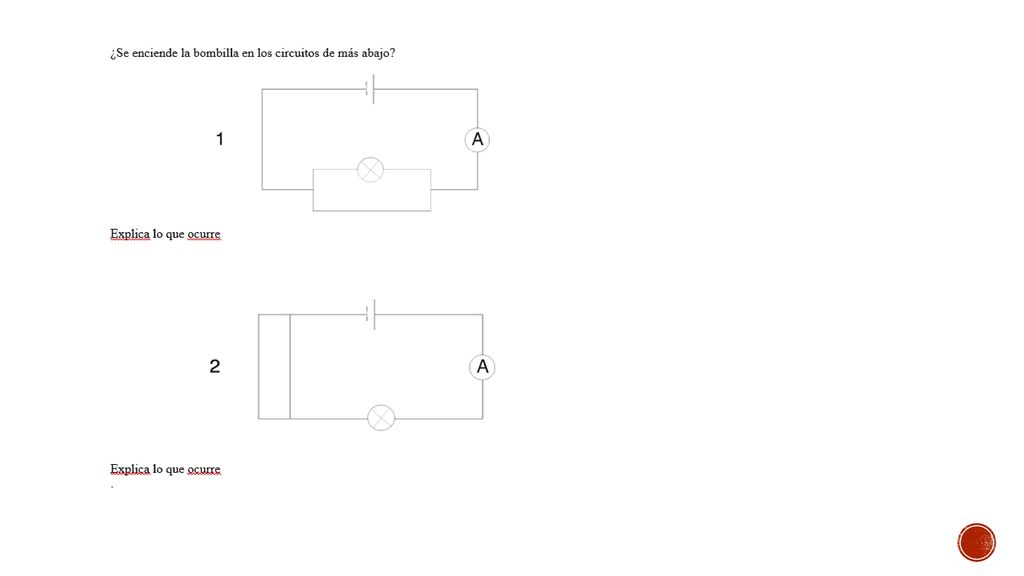

14

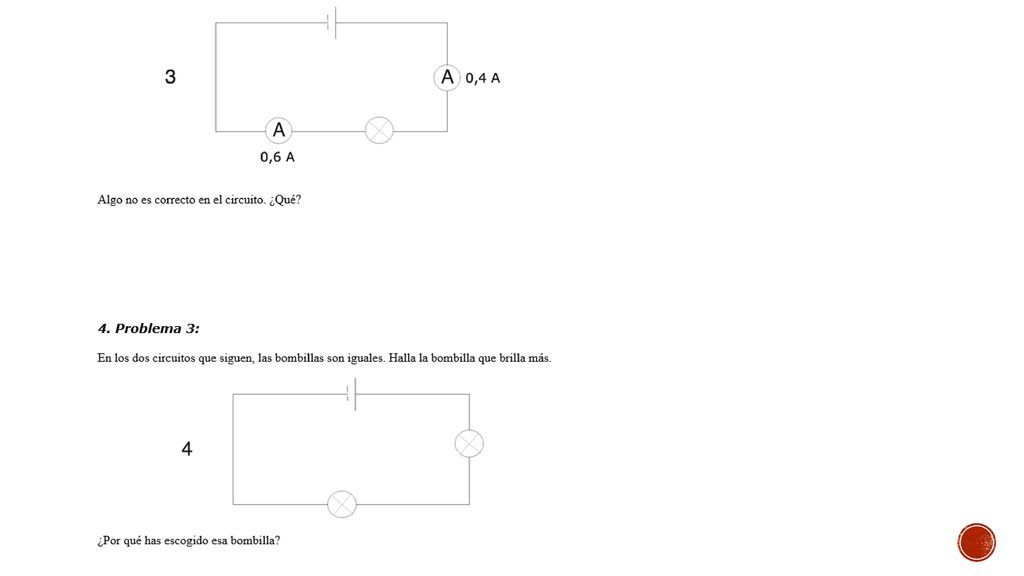

15

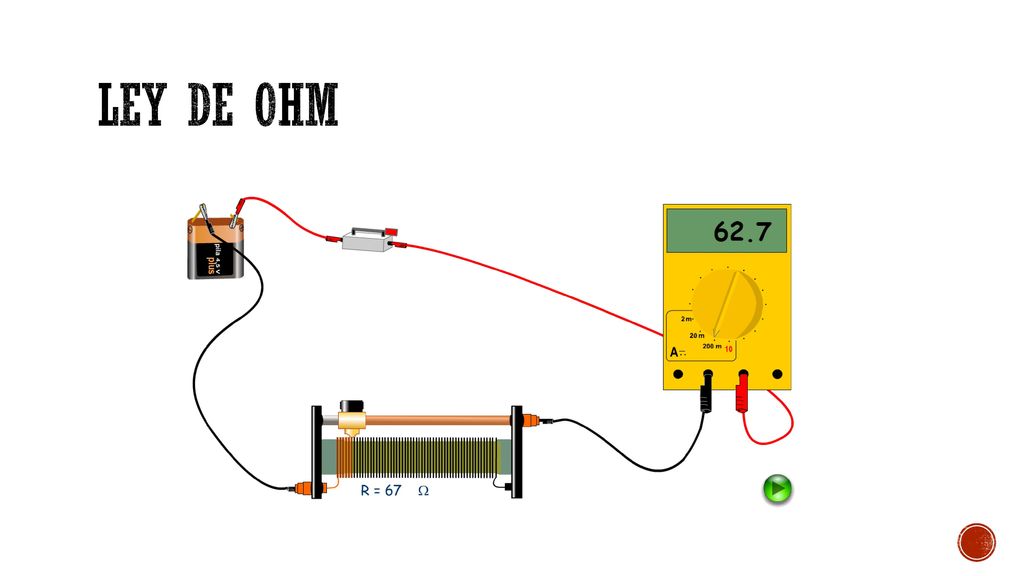

16 Ley de ohm

17 Resistencia equivalente en serie
RESISTENCIAS EN SERIE Unidad: ohmio  Ω Resistencia equivalente en serie

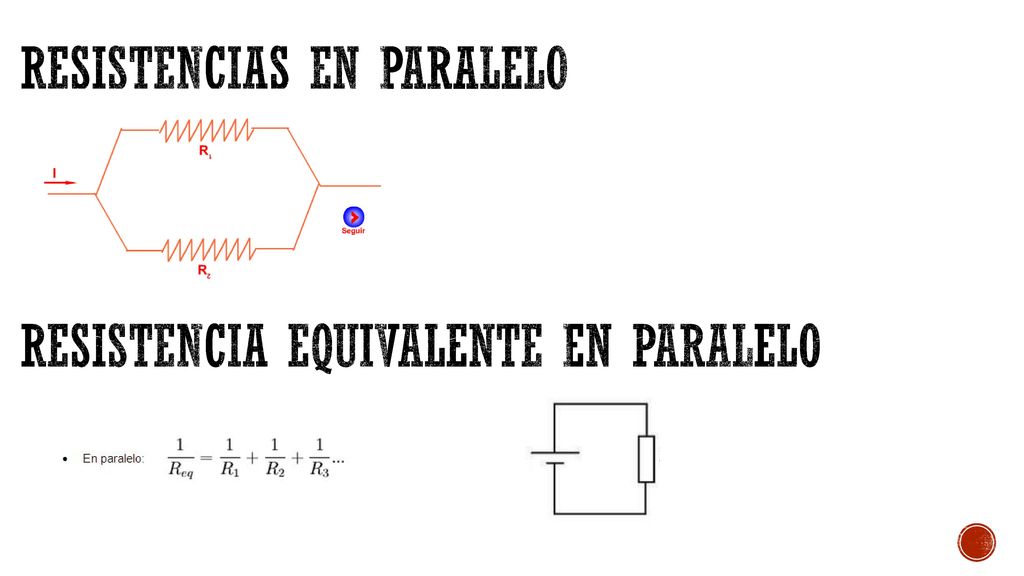

18 RESISTENCIAS EN PARALELO
Resistencia equivalente en paralelo

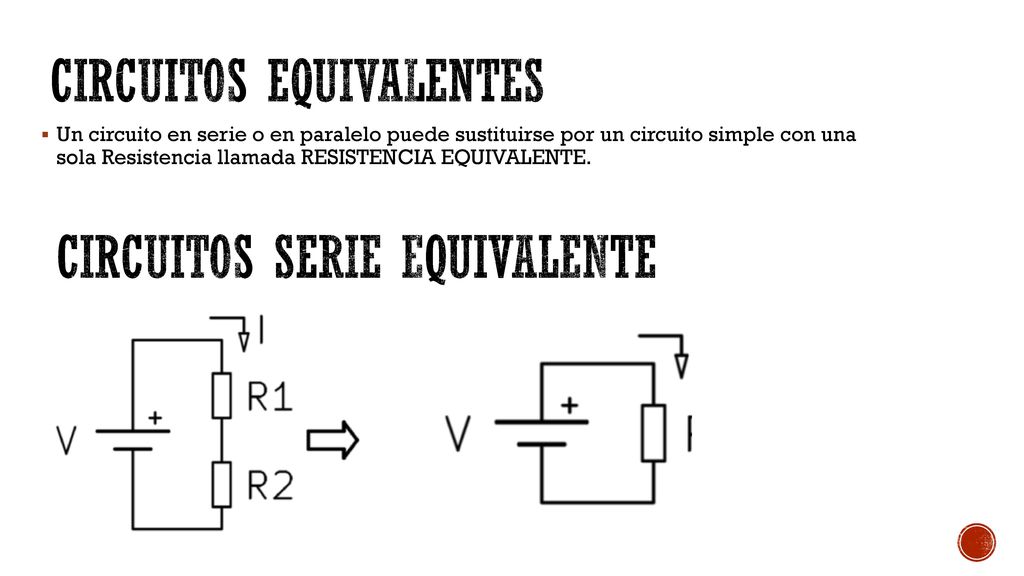

19 CIRCUITOS EQUIVALENTES
Un circuito en serie o en paralelo puede sustituirse por un circuito simple con una sola Resistencia llamada RESISTENCIA EQUIVALENTE. CIRCUITOS SERIE EQUIVALENTE

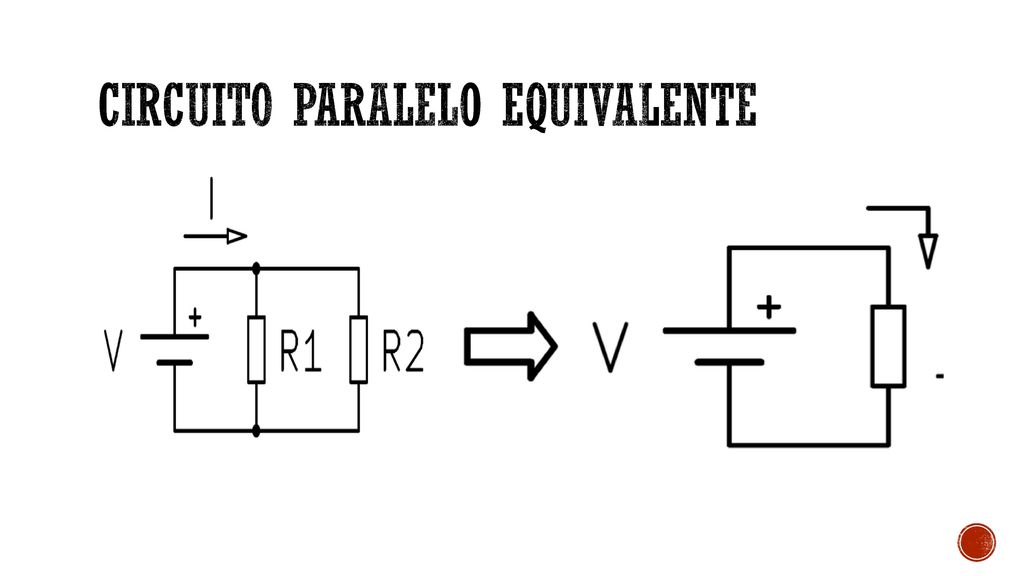

20 CIRCUITO PARALELO EQUIVALENTE

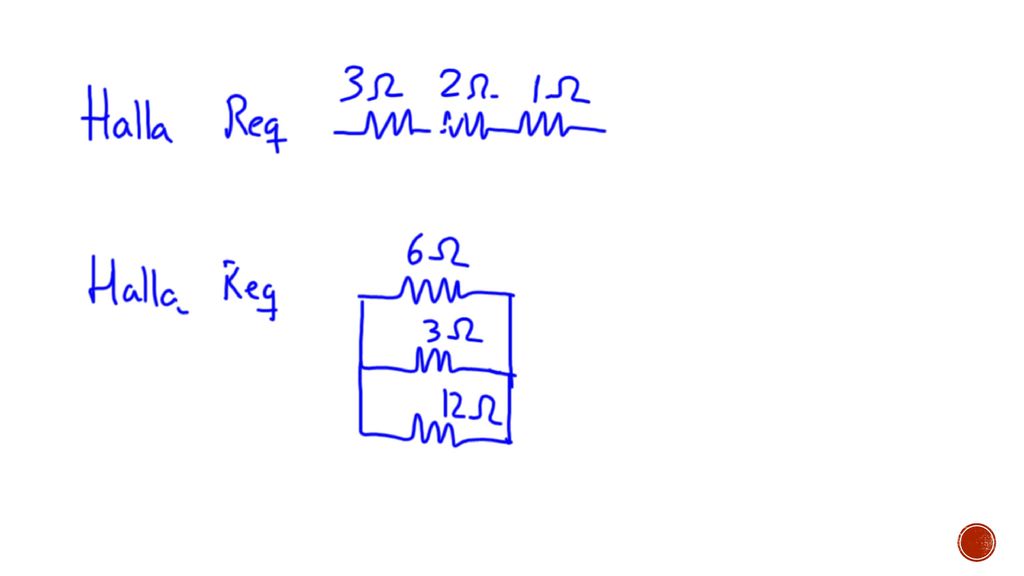

21

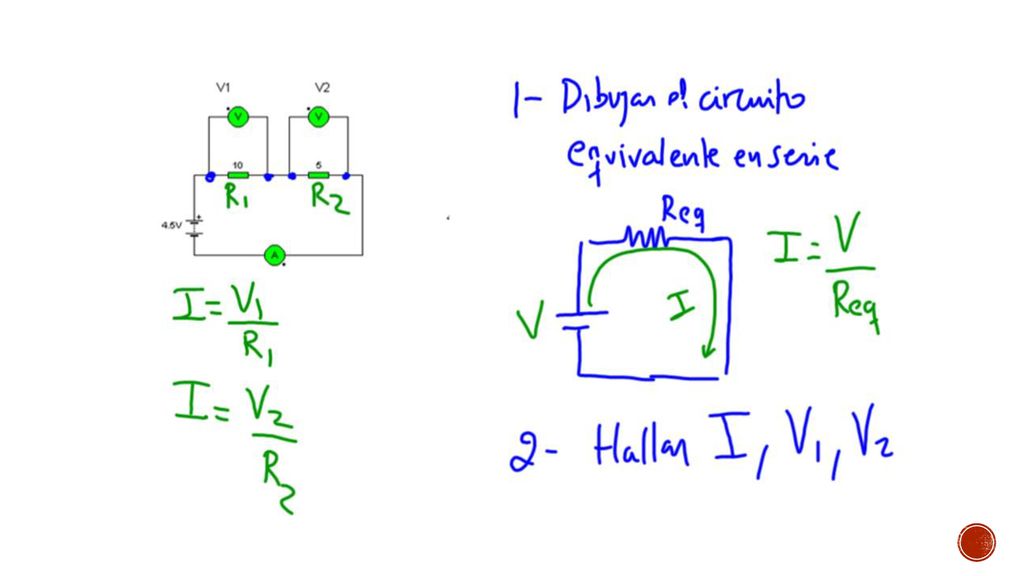

22

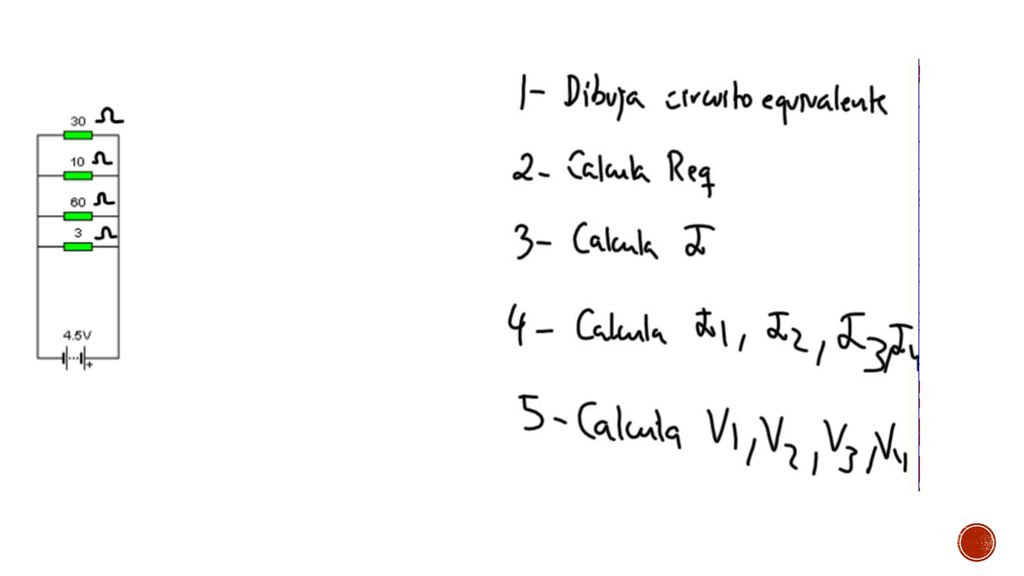

23

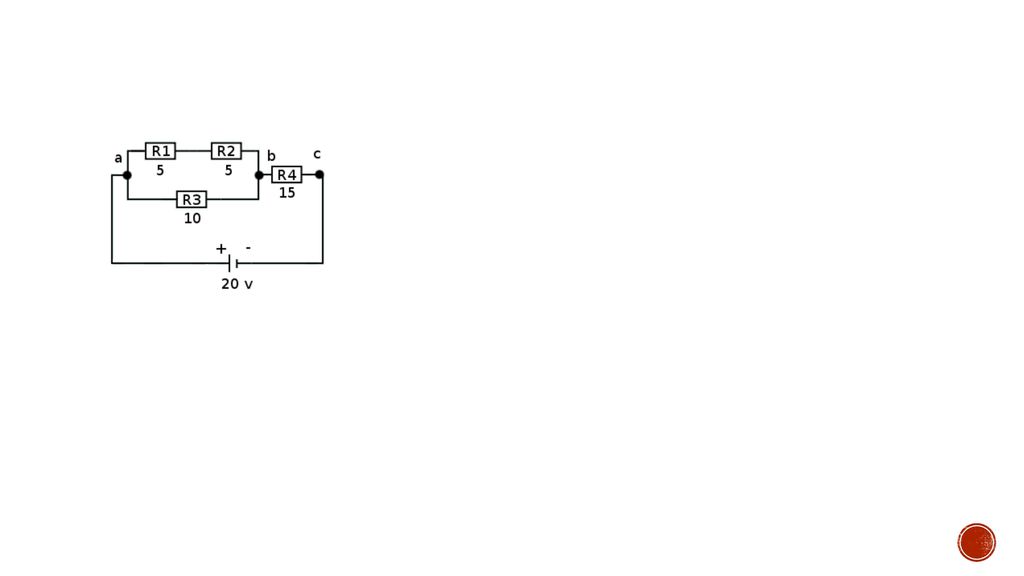

24 CIRCUITOS MIXTOS

25

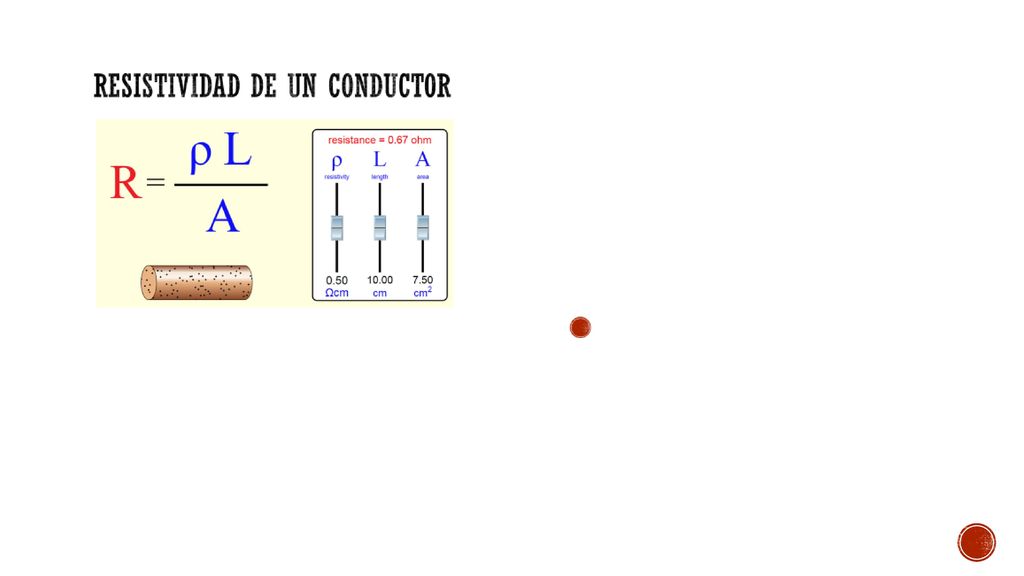

26

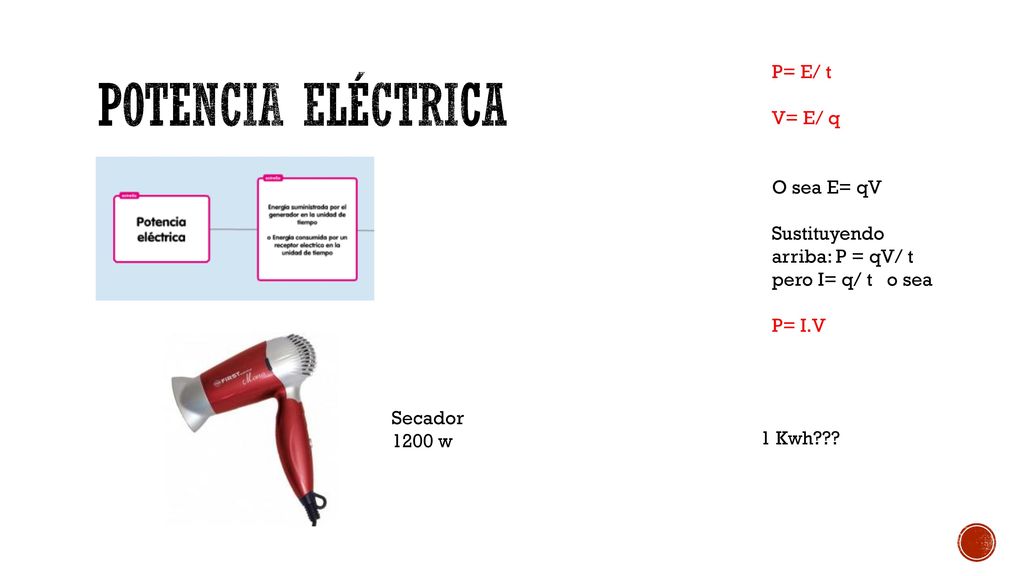

27 POTENCIA ELÉCTRICA P= E/ t V= E/ q O sea E= qV
Sustituyendo arriba: P = qV/ t pero I= q/ t o sea P= I.V Secador 1200 w 1 Kwh???

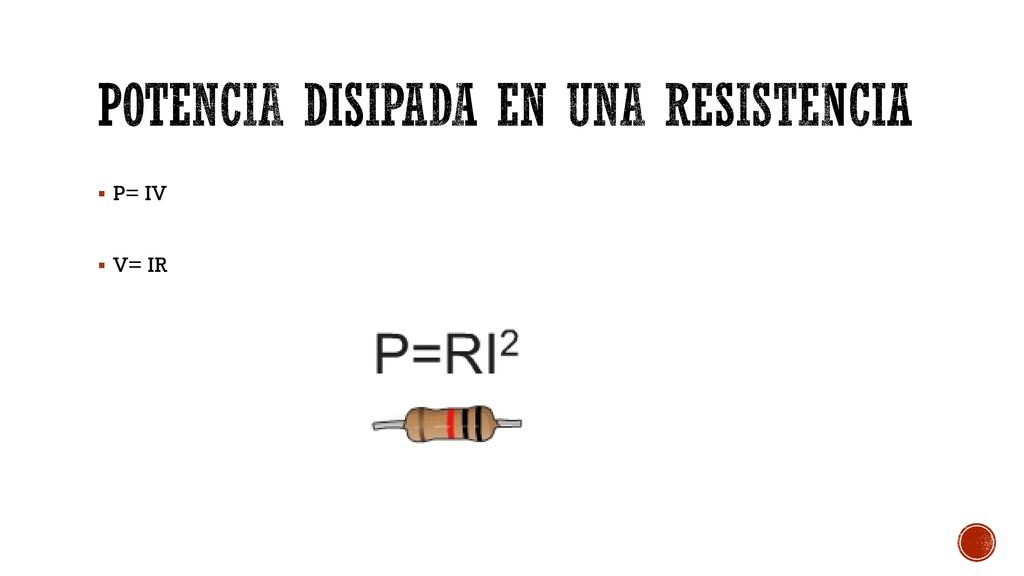

28 Potencia disipada en una resistencia
P= IV V= IR

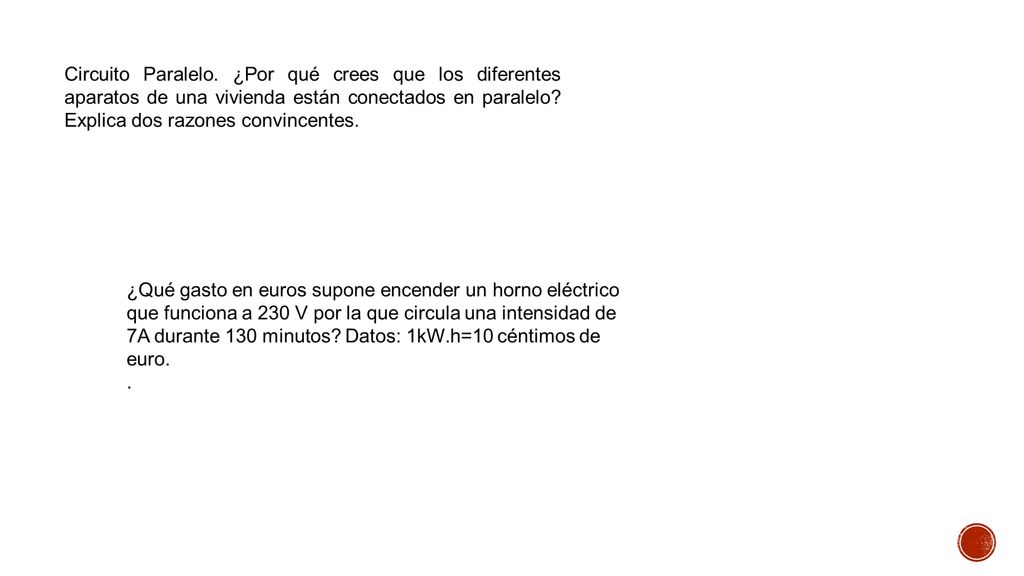

29

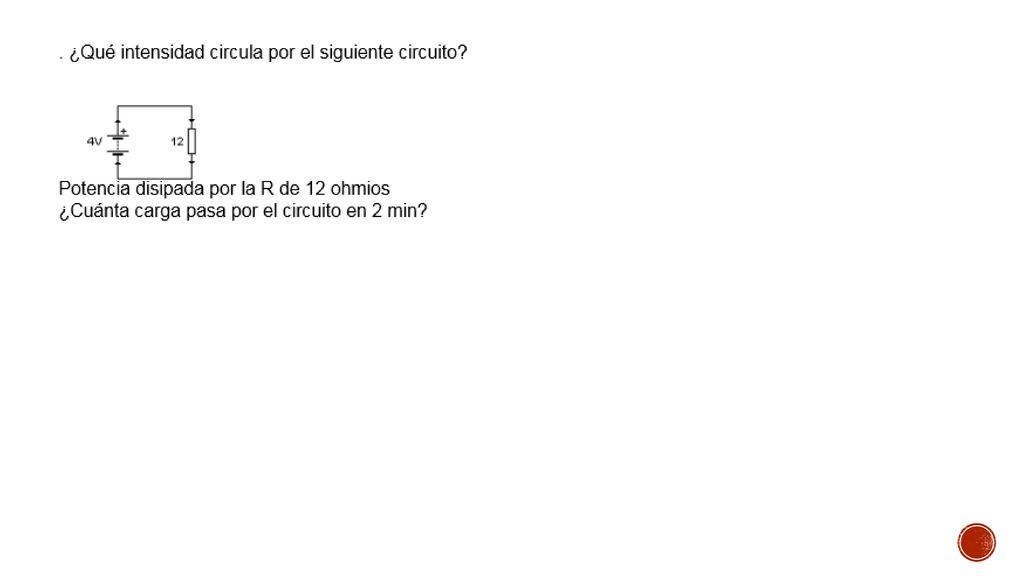

30
