1 Arquitectura de Transporte y Enrutado en Exchange 2007
Angel Sánchez Clemares Ingeniero de Soporte David Cervigón IT Pro Evangelist

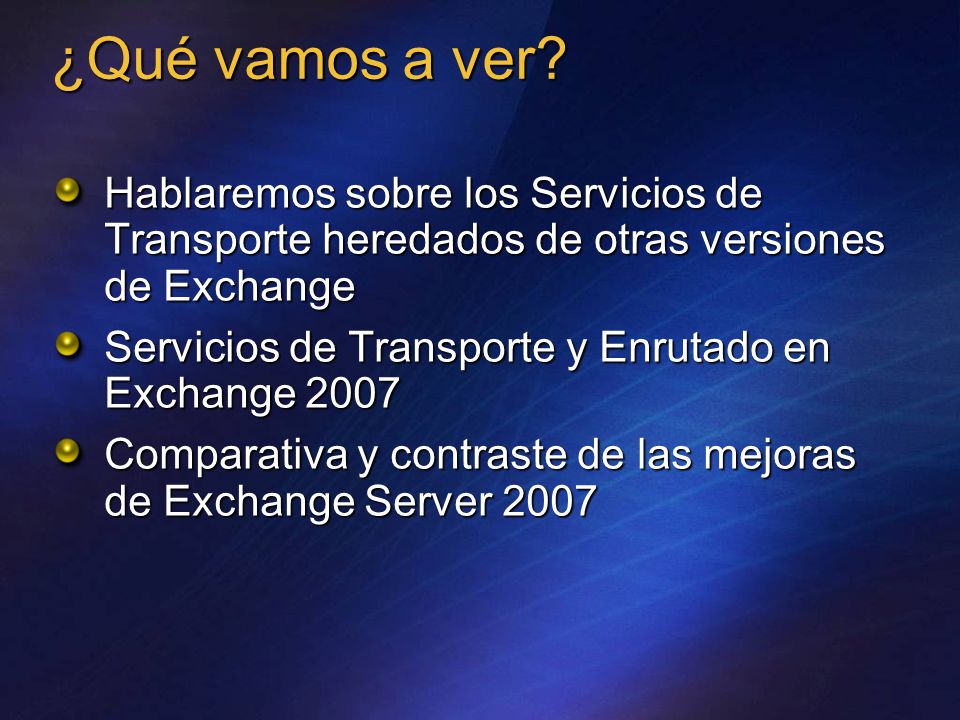

2 ¿Qué vamos a ver? Hablaremos sobre los Servicios de Transporte heredados de otras versiones de Exchange Servicios de Transporte y Enrutado en Exchange 2007 Comparativa y contraste de las mejoras de Exchange Server 2007

3 Agenda Visión General de la herencia de Enrutamiento de Exchange y Roles de Servidor de Exchange Introducción a la Topología de Enrutado y Roles de Servidor de Exchange 2007 Entendiendo el Enrutado de Mensajes en Exchange Server 2007

4 Roles de Servidor de Exchange 2003
Enrutado de Mensajes Acceso de Clientes Buzones Carpetas Públicas

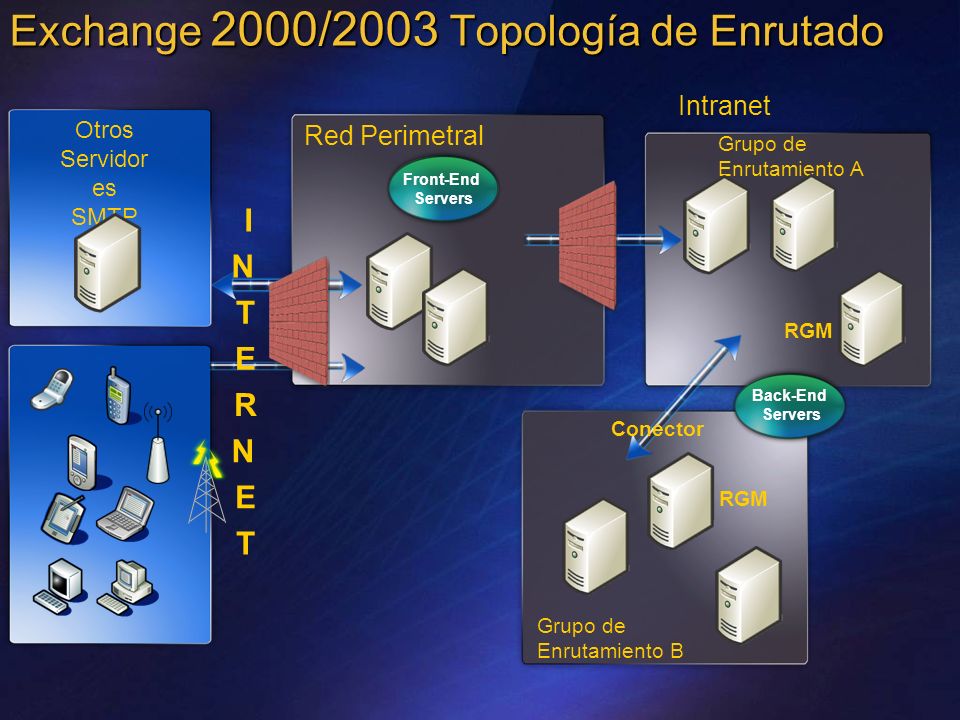

5 Exchange 2000/2003 Topología de Enrutado
Intranet Red Perimetral Otros Servidores SMTP Grupo de Enrutamiento A Front-End Servers I N T RGM E Back-End Servers R Conector N E RGM T Grupo de Enrutamiento B

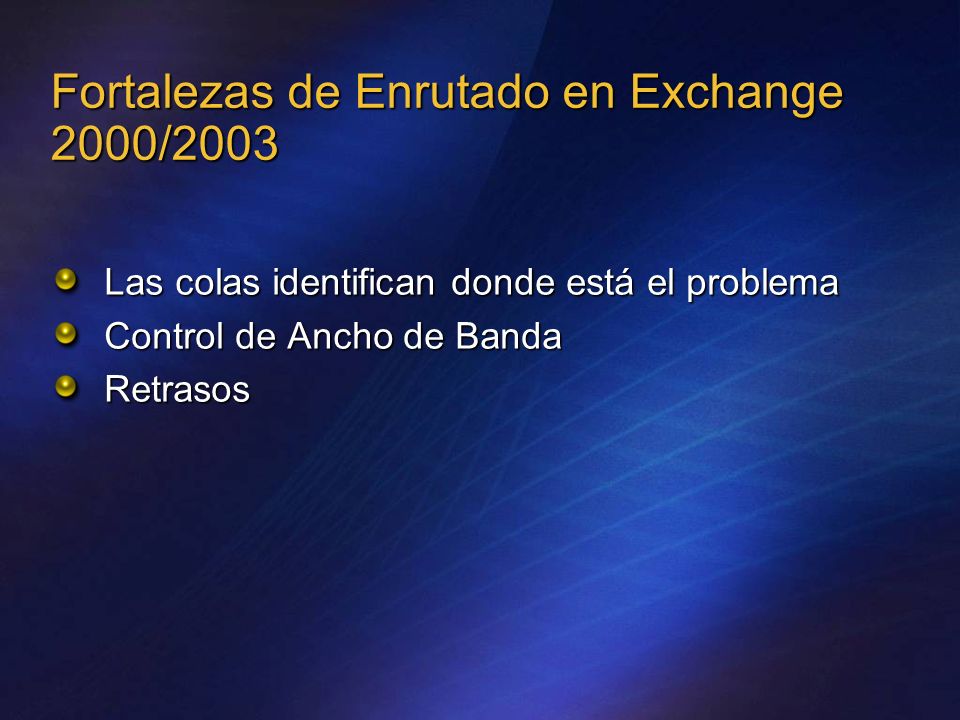

6 Fortalezas de Enrutado en Exchange 2000/2003
Las colas identifican donde está el problema Control de Ancho de Banda Retrasos

7 Agenda Visión General de la herencia de Enrutamiento de Exchange y Roles de Servidor de Exchange Introducción a la Topología de Enrutado y Roles de Servidor de Exchange 2007 Entendiendo el Enrutado de Mensajes en Exchange Server 2007

8 Roles de Servidor de Exchange 2007
Perímetro Exchange 2007 Edge Server Intranet Exchange 2007 Server

9 Topología de Empresa en Exchange 2007
Red Interna Edge Transport Routing Hygiene Hub Transport Routing Policy PBX or VoIP Otros Servidores SMTP I N Voice Messaging Unified Messaging Fax T E Applications: OWA, Outlook Anywhere Protocols: EAS, POP, IMAP, Outlook Anywhere Programmability: Web services, Web parts Client Access R Mailbox Public Folders N E T

10 ¿Qué ha ocurrido con los Grupos de Enrutamiento?
Sites de Directorio Activo reemplazan los grupos de enrutamiento Conectores de Sites reemplazan los conectores de los grupos de enrutamiento

11 Rol de Transporte Edge Debe estar en un servidor dedicado
Puede ser instalado con un Servidor ISA Requiere Active Directory Application Mode (ADAM)

12 EdgeSync Corre en el servidor Hub de Transporte
Replicación solo de ida destinatarios y información sobre la configuración del Servidor Edge El servidor Edge se adjunta al site de Directorio Activo Algoritmo Hash aplicado a datos

13 Rol de Transporte Edge Continuación
Correo Seguro dentro de la Organización y buzones Comunicaciones Protegidas de redes inseguras Muy fácil de administrar las comunicaciones con vuestros “partners” Alta disponibilidad de mensajería, reducción del tiempo sin servicio

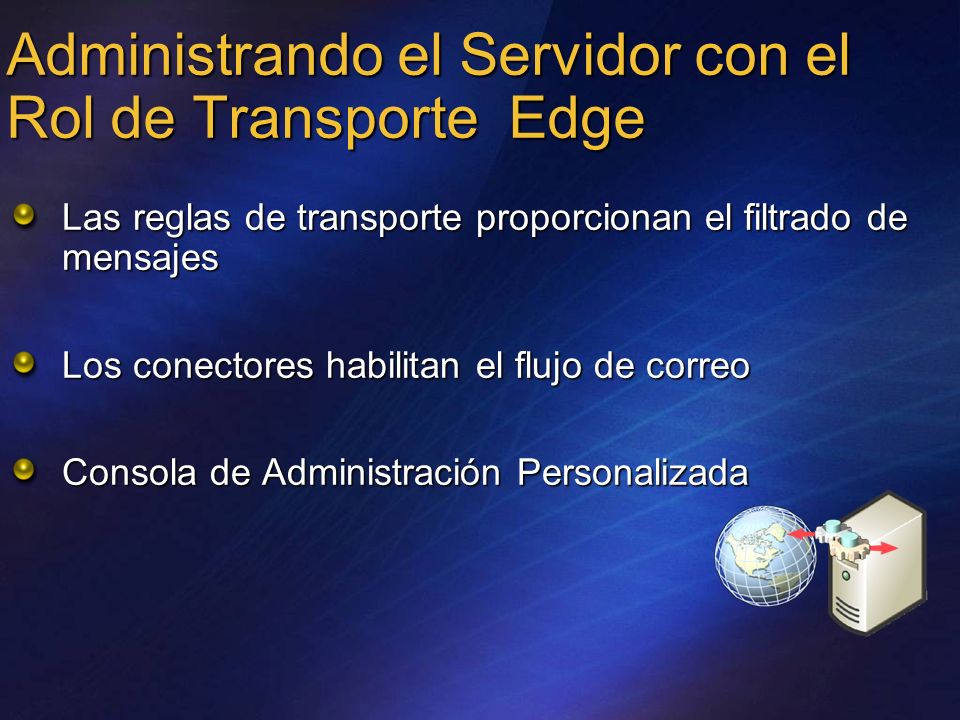

14 Administrando el Servidor con el Rol de Transporte Edge
Las reglas de transporte proporcionan el filtrado de mensajes Los conectores habilitan el flujo de correo Consola de Administración Personalizada

15 Rol de Transporte Hub Enrutamiento predictible reduce el mantenimiento
Un servidor Hub por site en el que haya un servidor de buzones Conectividad con Exchange 2003 a través de conectores

16 Rol de Transporte Hub Continuación
Comunicación confidencial y segura Fácil almacenado de información requerida a nivel de empresa Facilita a los usuarios a cumplir con las políticas de la compañía Alta disponibilidad

17 Administrando el Servidor de Transporte Hub
Definir los conectores Reglas de Transporte “Ethical firewall”

18 demostración Demo Administrando el Servidor Edge
Preparar el EdgeSync en el servidor de transporte Edge ConfigurarEdgeSync en el servidor de transporte Hub

19 Agenda Visión General de la herencia de Enrutamiento de Exchange y Roles de Servidor de Exchange Introducción a la Topología de Enrutado y Roles de Servidor de Exchange 2007 Entendiendo el Enrutado de Mensajes en Exchange Server 2007

20 Topologia de Enrutamiento
Perímetro EdgeSync sobre 1389 Servidor Exchange 2007 Hub utiliza SMTP Kerberos/TLS para comunicarse Site C Servidor de Exchange 2007 con el Servidor Hub SMTP con TLS Site B Site A Red Interna

21 Topologia de Enrutamiento Continuación
Todo el enrutado de correo es Retransmisión Directa Enrutado Determinístico Configuración Automática Los Hub más cercanos tienen prioridad más alta

22 Topologia de Enrutamiento Continuación
El servidor de Buzones se comunicará con el cualquier servidor Hub que haya en el Site Todo el correo es enrutado al servidor Hub Los servidores de Hub automaticamente balancean la carga Administración remota centralizada a través del Directorio Activo

23 Topología de Directorio Activo
Flujo de Correo Grupo de Enrutamiento 1 Grupo de Enrutamiento 2 AD Site 2 AD Site 3 AD Site 4 AD Site 1 Slide Title: Mail Flow Keywords: Key Message: Slide Builds: 3 Slide Script: [BUILD1] By default, the physical network IP layer is used to route messages between Hubs or between a Hub server and the appropriate Mailbox server. This direct relay is highly desirable as a mechanism for transferring mail between any two points. If there is a problem with routing mail, Exchange Server relies on the underlying network layer to resolve the problem. In most cases, direct relay is available… [BUILD2] …But where it’s not, Active Directory sites provide a logical layer that defines a physical grouping of servers and provides a back-off path used by Hub Transport servers only if direct relay isn’t possible. Even here, messages are routed directly to the target site and intermediate Exchange servers – servers that are simply going to relay the message onwards – are avoided. This is far more efficient than having messages relay through multiple exchange Hub servers, where no processing is actually taking place. It’s worth noting that all Active Directory sites and their respective links are already configured, so there’s no configuration of the Exchange routing environment required. It’s all totally automatic. [BUILD3] In legacy Exchange, routing groups were an Exchange-specific logical layer and defined a next-hop resolution that was always used to advance mail. The disadvantage of this approach was that the administrator needed to create this additional logical layer, with all its attendant connectors and so forth. Messages needed to flow through intermediate hosts to get to their destination. This was wasteful of network bandwidth and of server processing. In addition, if an intermediate host failed, mail backed up at the point of failure, even though direct IP relay was possible. So the Exchange Server 2007 routing mechanism, preferring a direct relay method over a logical server grouping like routing groups, provides a more efficient, fault-tolerant, and easier-to-administer routing platform. Slide Transition: Let’s continue with the comparison between Exchange Server 2007 and legacy Exchange… Slide Comment: Additional Information: Reenvio Directo Topología de Directorio Activo Topología de Exchange

24 Exchange 2000/2003 frente Exchange 2007
Exchange 200x Exchange2007 Gastamos recursos in necesarios cuando enviamos mensajes No hay influencia de la red Reenvio Directo Influencia de las IPs de red para el Enrutamiento Diseño necesario de topología de enruramiento Diseño de Sitios de Directorio Activo ya hecho Configuración necesaria de conectores de Grupos de Enrutamiento Creación automática de conectores No siempre es transparente como se toman las decisiones de enrutado Uso de ancho de banda para la información de enrutado Tabla de rutas totalmente transparente No existe información del estado de la conexión Colas como punto de información sobre un fallo

25 Exchange 2000/2003 frente Exchange 2007 Continuación
Exchange 200x Exchange2007 Necesidad de configurar restricciones para cada conector Reglas de Transporte Globales No hay forma automática de configurar conectores de enrutamiento Implantación de Empresa de EdgeSync No hay mecanismos de resolver problemas de flujo de correo Asistente de resolución de problemas de Flujo de Transporte ExMFA basado en ExBPA Dificil implementación de reglas de Acuerdos Legales Fácil, comprensible e intuitiva forma de hacerlo Dificultad de implementar y resolver problems con Event Sinks Nuevo concepto de agente que puede implementar y administrar códico

26 Mejor Ruta entre Sitios
Final Backoff Direct Connect Originator Backoff Route #2 Backoff Route #1 Recipient #1

27 Efecto de Bifurcación en Ruta
Originator Direct Connect Direct Connect Recipient #1 Bifurcate Direct Connect Recipient #2

28 Efecto de Bifurcación en Ruta Continuación
Direct Connect Originator Direct Connect Recipient #1 Bifurcate Direct Connect Recipient #2

29 Sitios de Hub Explícitos
Site 1, Site 2 y Site 3 son todos designados como sitios Explícitos de Hub Originator Direct Connect Direct Connect Recipient #1 Bifurcate Direct Connect Direct Connect Direct Connect Recipient #2

30 Administrando Restricciones de Flujo de Correo
Condiciones Acciones Excepciones Ambito

31 Interacción con Exchange 2003
La organización heredada es detectada durante la instalación de Exchange 2007 Todos los servidores de Exchange 2007 son implementados en un solo Grupo de Enrutamiento Configuración manual necesaria en ambos sentidos con este Grupo de Enrutamiento

32 Migrando a Exchange 2007 Originator Recipient 1 Recipient 2 Deshabilitar el Estado de la Conexción en todos los servidores E2K/E2K3

33 Otros conectores GroupWise X.400 Lotus Notes
Otros sistemas de mensajería

34 Sumario Puntos fuertes y débiles de Exchange 2003
Introducción a los roles de Servidor de Exchange 2007 Comparación con versiones anteriores Diferentes escenarios de flujo de correo

35 Para más información: Exchange Server 2007 Beta 2 Technical Library:
Nuestra serie de Webcasts sobre Exchange Server 2007 Subscríbete a nuestro RSS de próximas Webcasts que encontraras en: Nuestros Eventos de lanzamiento de Vista, Exchange 2007 y Office System 2007: Subscríbete a nuestro RSS para ver las fechas y ciudades que visitaremos: Suscríbete a la Newsletter de Technet para estar al tanto de nuestras actividades: Mi blog:

36 Disponibilidad de las Betas Públicas de Exchange 2007
Y por supuesto.... Todos los productos y Betas disponibles a través de la suscripción a TechNet Plus:

37 Angel Sánchez Clemares David Cervigón
