1 Sistemas de guía de las máquinas Sistemas de guía de las máquinas DPTO. DE TRANSPORTES Y TECNOLOGIA DE PROYECTOS Y PROCESOS SEXTO CURSO TECNOLOGIA DE LA CONSTRUCCION Prof. Daniel Castro Fresno

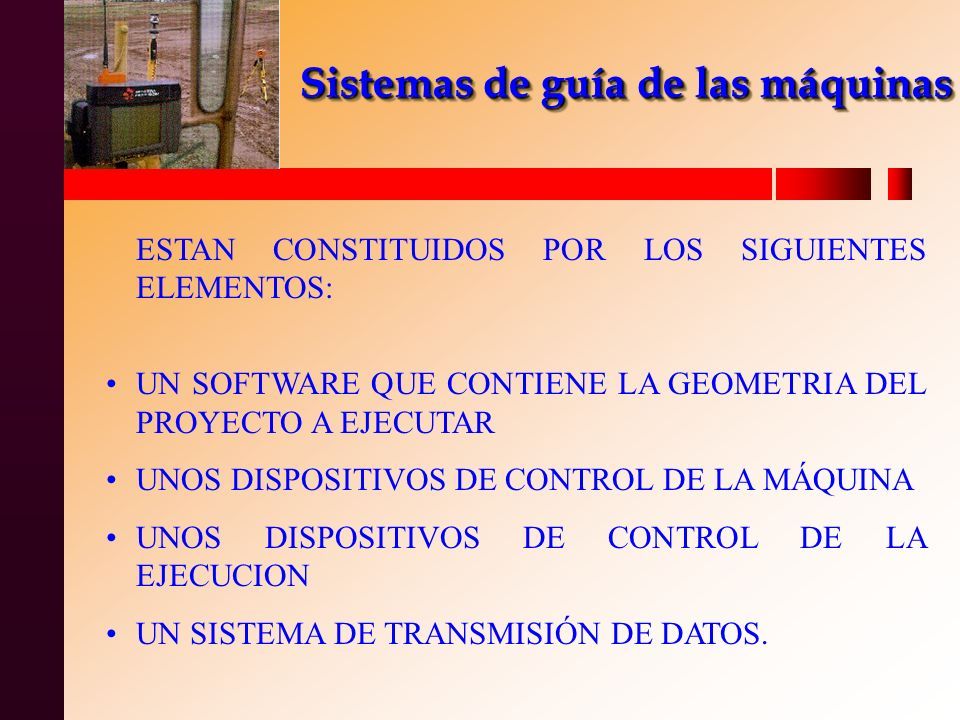

2 Sistemas de guía de las máquinas Sistemas de guía de las máquinas ESTAN CONSTITUIDOS POR LOS SIGUIENTES ELEMENTOS: UN SOFTWARE QUE CONTIENE LA GEOMETRIA DEL PROYECTO A EJECUTAR UNOS DISPOSITIVOS DE CONTROL DE LA MÁQUINA UNOS DISPOSITIVOS DE CONTROL DE LA EJECUCION UN SISTEMA DE TRANSMISIÓN DE DATOS.

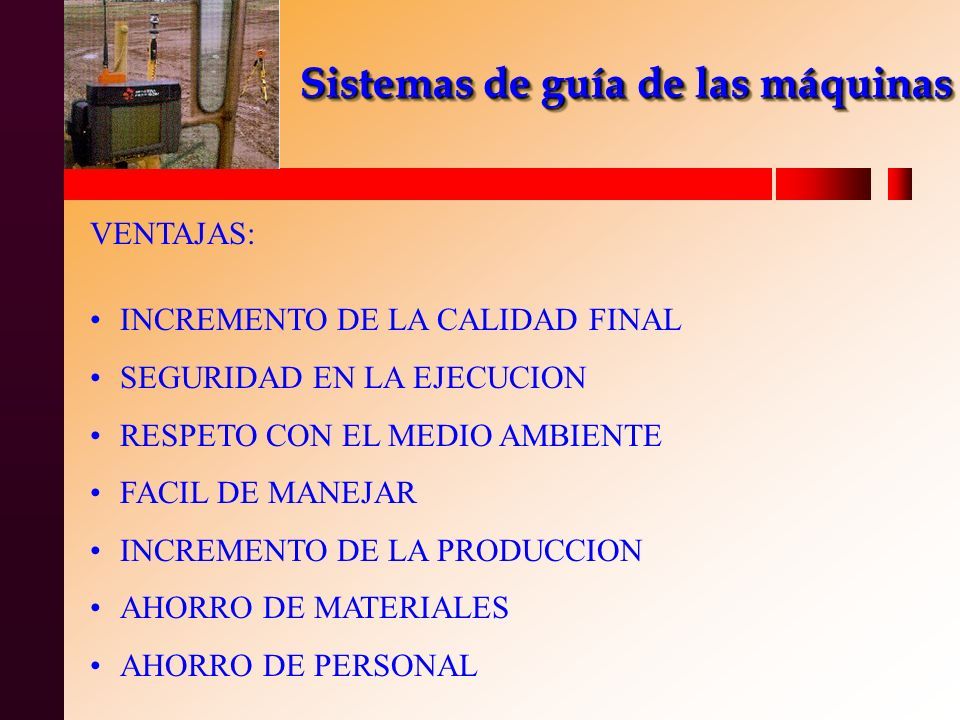

3 Sistemas de guía de las máquinas Sistemas de guía de las máquinas VENTAJAS: INCREMENTO DE LA CALIDAD FINAL SEGURIDAD EN LA EJECUCION RESPETO CON EL MEDIO AMBIENTE FACIL DE MANEJAR INCREMENTO DE LA PRODUCCION AHORRO DE MATERIALES AHORRO DE PERSONAL

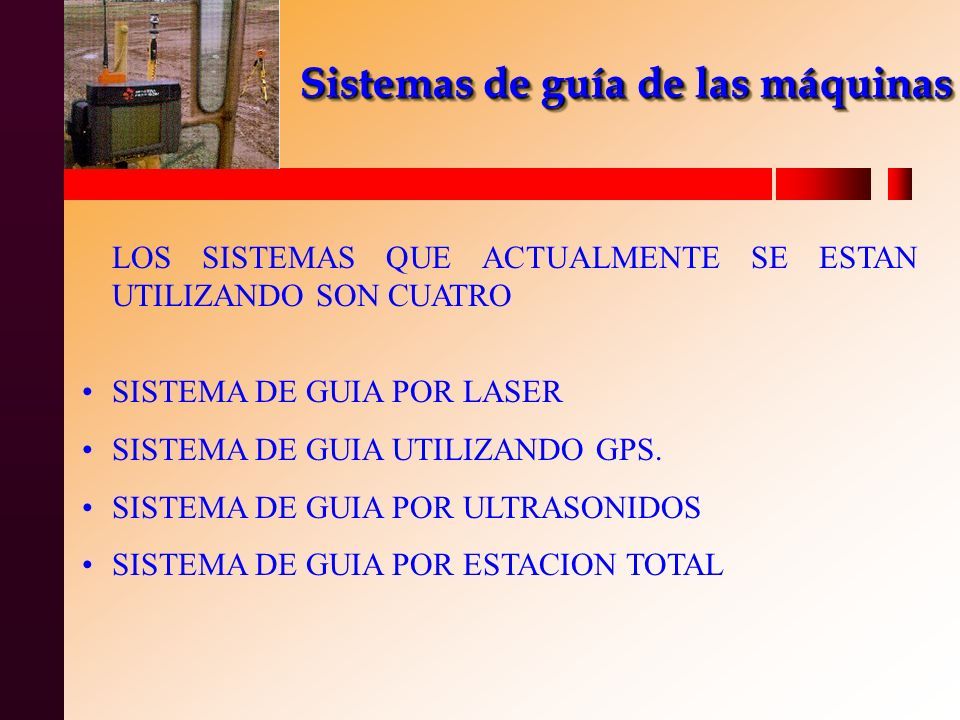

4 Sistemas de guía de las máquinas Sistemas de guía de las máquinas LOS SISTEMAS QUE ACTUALMENTE SE ESTAN UTILIZANDO SON CUATRO SISTEMA DE GUIA POR LASER SISTEMA DE GUIA UTILIZANDO GPS. SISTEMA DE GUIA POR ULTRASONIDOS SISTEMA DE GUIA POR ESTACION TOTAL

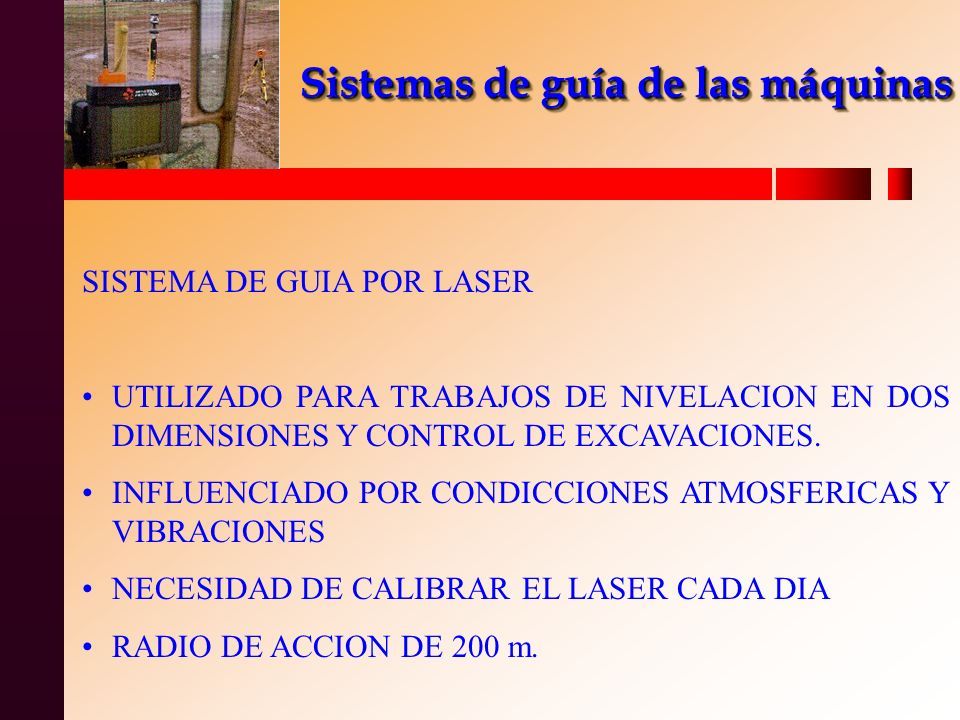

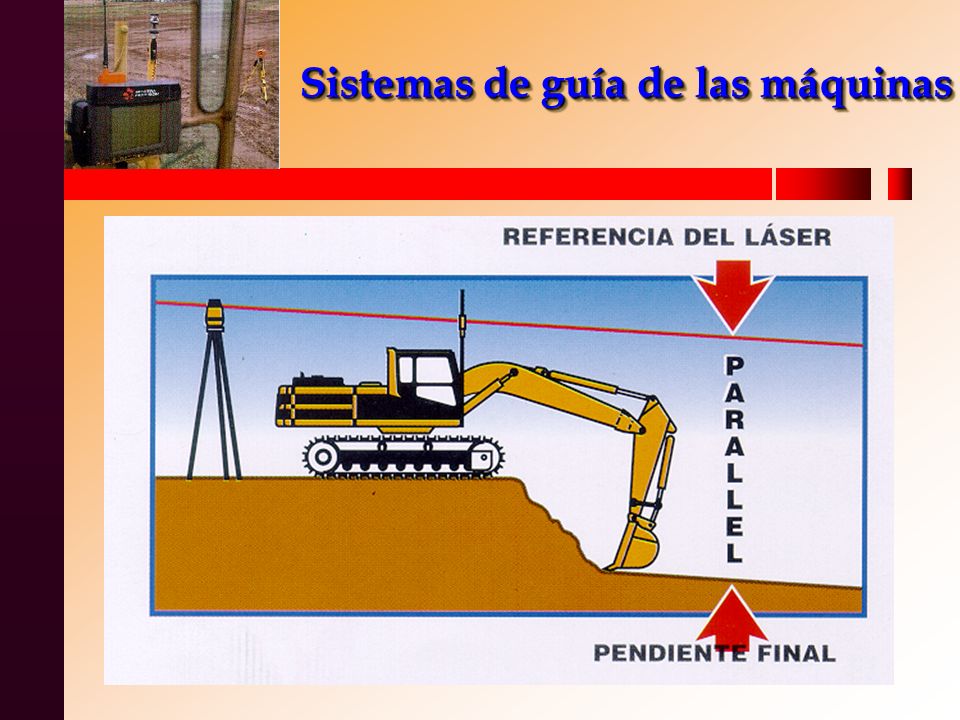

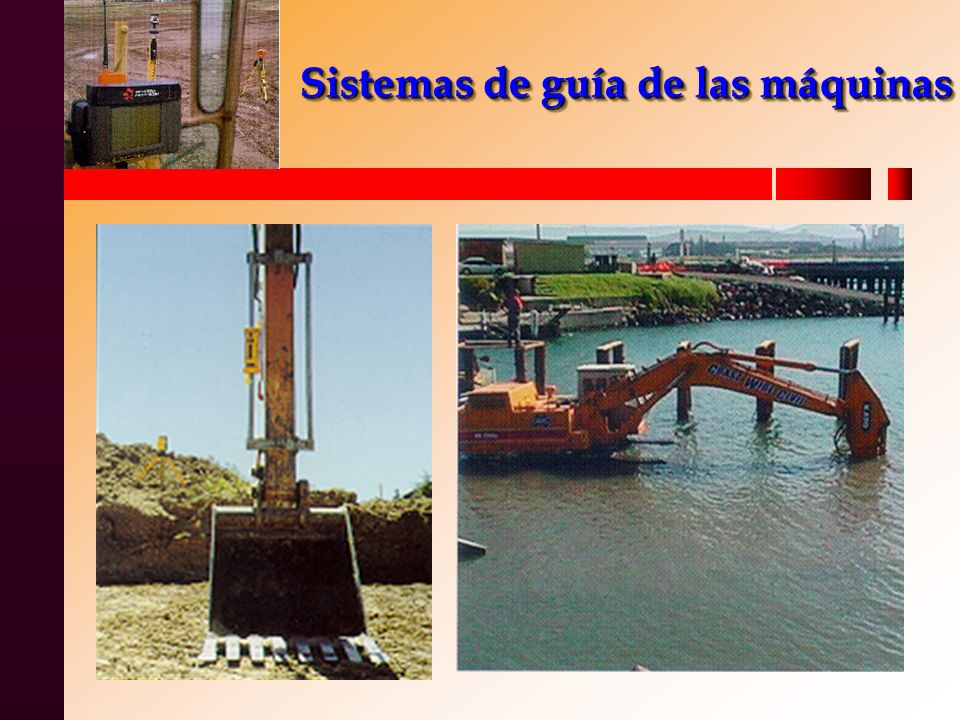

5 Sistemas de guía de las máquinas Sistemas de guía de las máquinas SISTEMA DE GUIA POR LASER UTILIZADO PARA TRABAJOS DE NIVELACION EN DOS DIMENSIONES Y CONTROL DE EXCAVACIONES. INFLUENCIADO POR CONDICCIONES ATMOSFERICAS Y VIBRACIONES NECESIDAD DE CALIBRAR EL LASER CADA DIA RADIO DE ACCION DE 200 m.

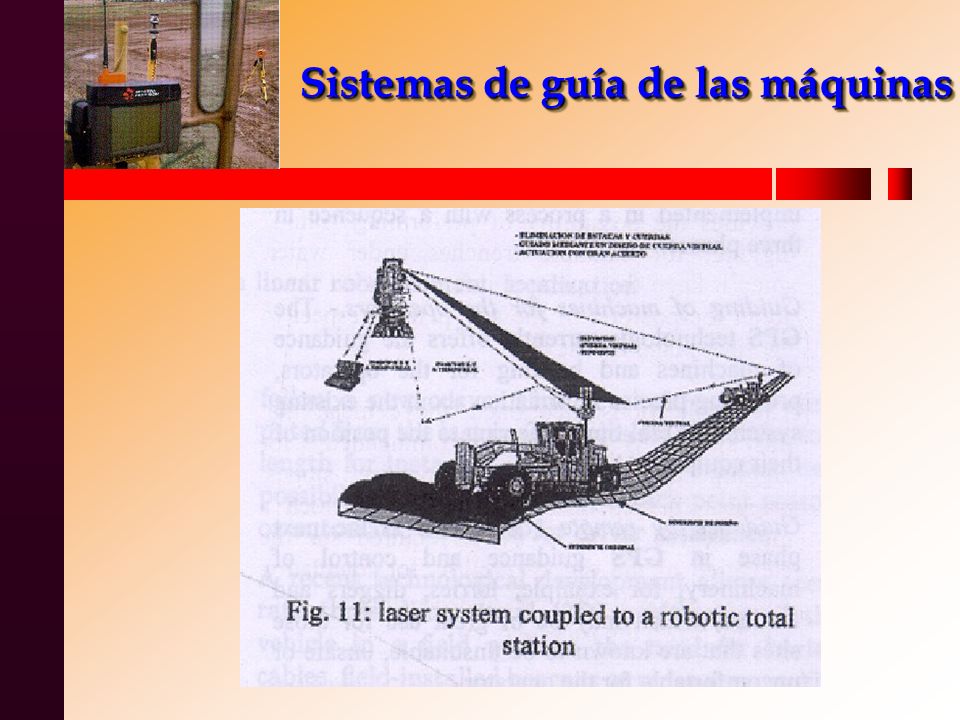

6 Sistemas de guía de las máquinas Sistemas de guía de las máquinas

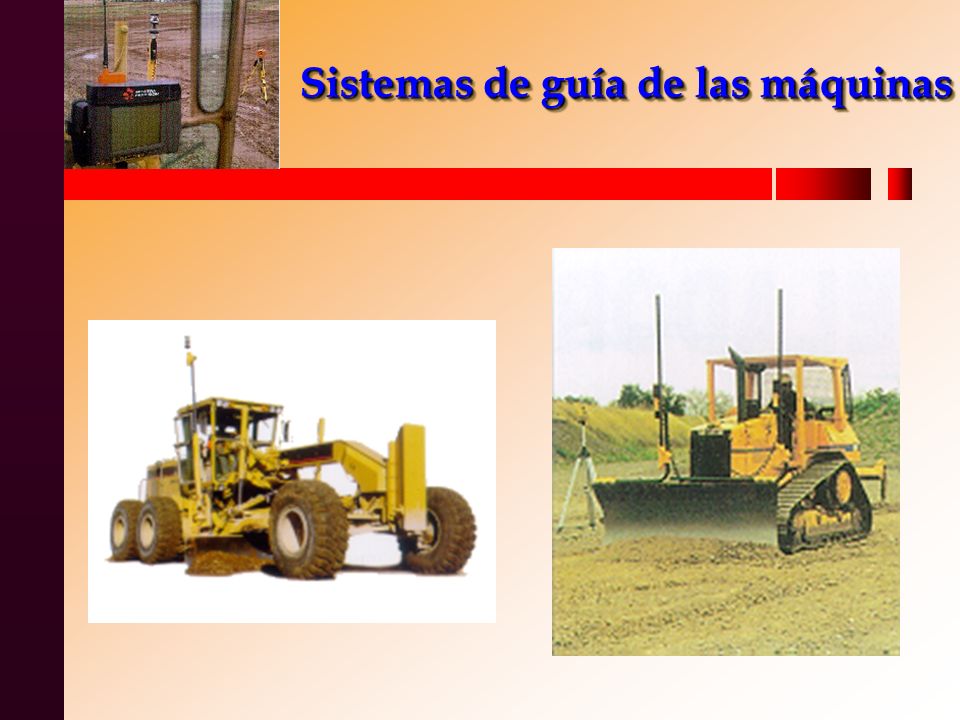

7

8

9

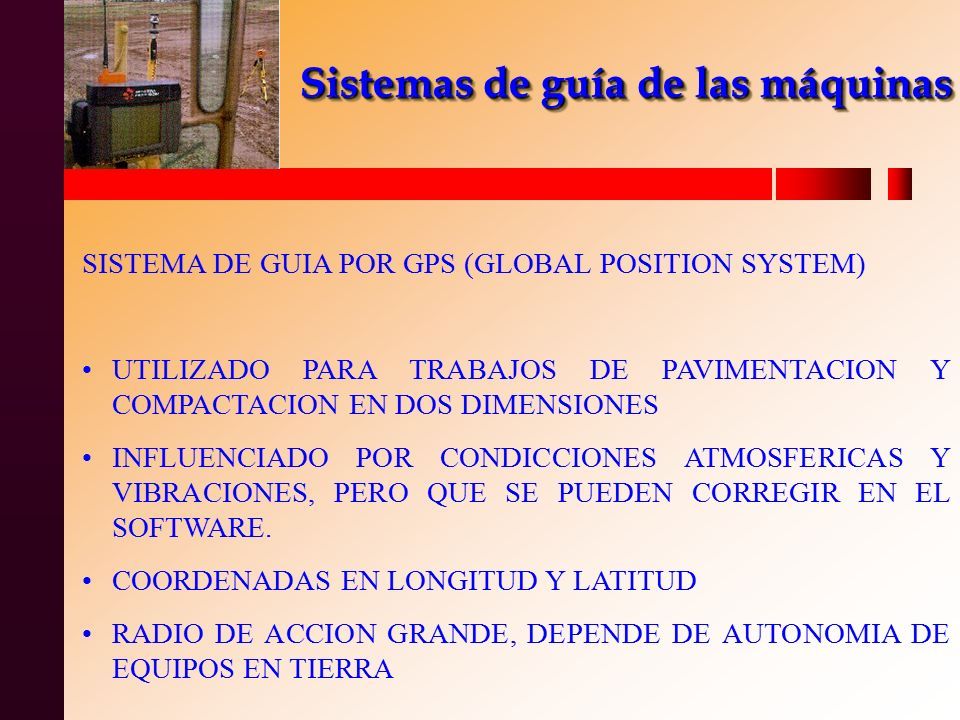

10 SISTEMA DE GUIA POR GPS (GLOBAL POSITION SYSTEM) UTILIZADO PARA TRABAJOS DE PAVIMENTACION Y COMPACTACION EN DOS DIMENSIONES INFLUENCIADO POR CONDICCIONES ATMOSFERICAS Y VIBRACIONES, PERO QUE SE PUEDEN CORREGIR EN EL SOFTWARE. COORDENADAS EN LONGITUD Y LATITUD RADIO DE ACCION GRANDE, DEPENDE DE AUTONOMIA DE EQUIPOS EN TIERRA

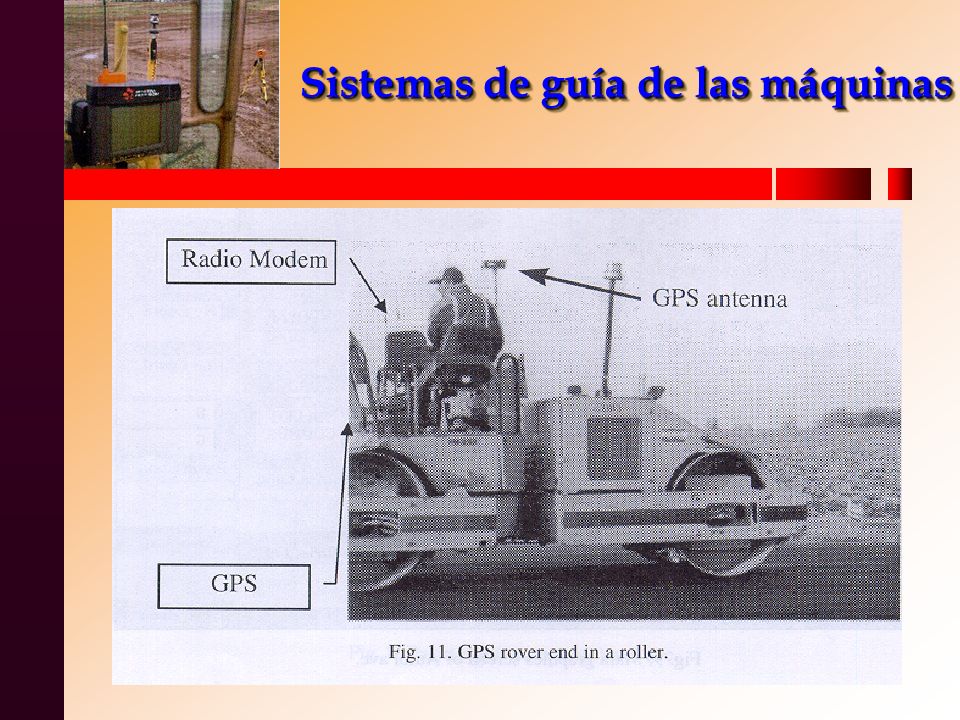

11 Sistemas de guía de las máquinas Sistemas de guía de las máquinas

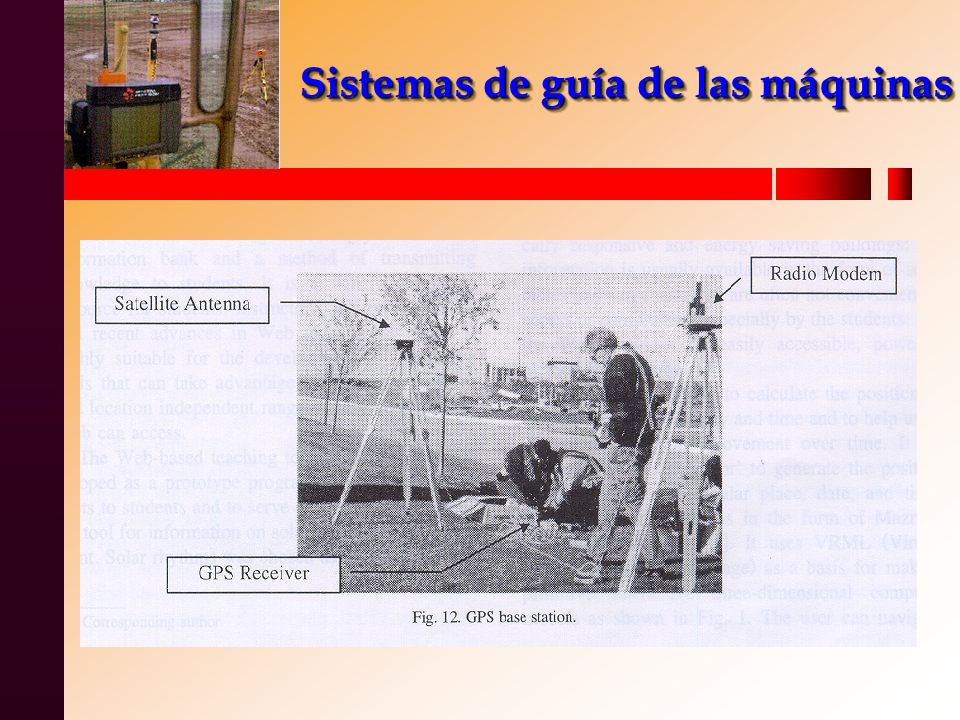

12

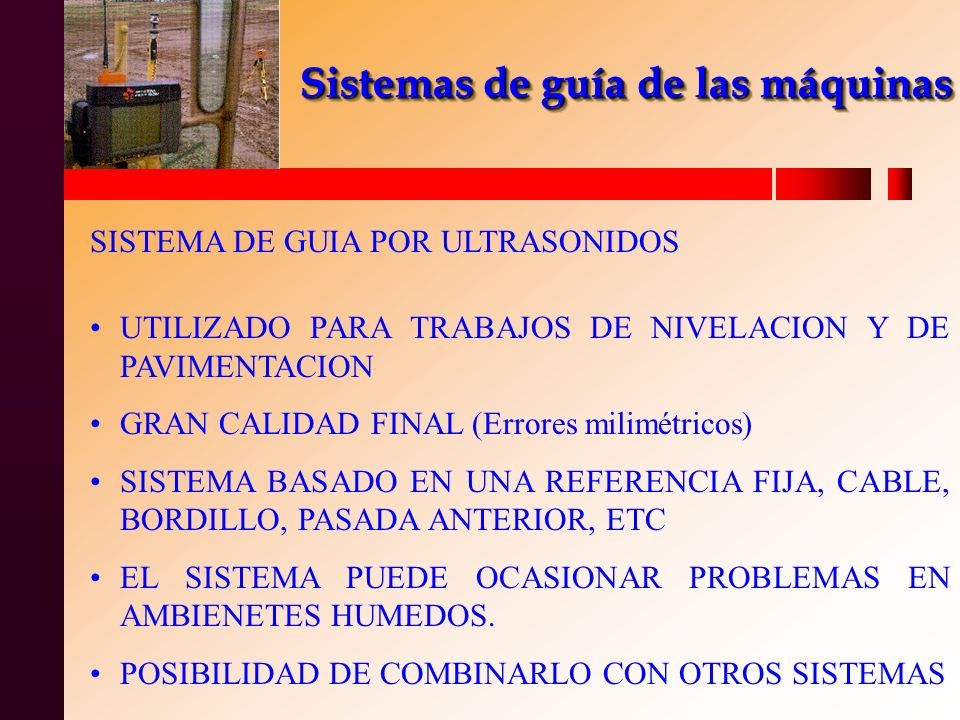

13 SISTEMA DE GUIA POR ULTRASONIDOS UTILIZADO PARA TRABAJOS DE NIVELACION Y DE PAVIMENTACION GRAN CALIDAD FINAL (Errores milimétricos) SISTEMA BASADO EN UNA REFERENCIA FIJA, CABLE, BORDILLO, PASADA ANTERIOR, ETC EL SISTEMA PUEDE OCASIONAR PROBLEMAS EN AMBIENETES HUMEDOS. POSIBILIDAD DE COMBINARLO CON OTROS SISTEMAS

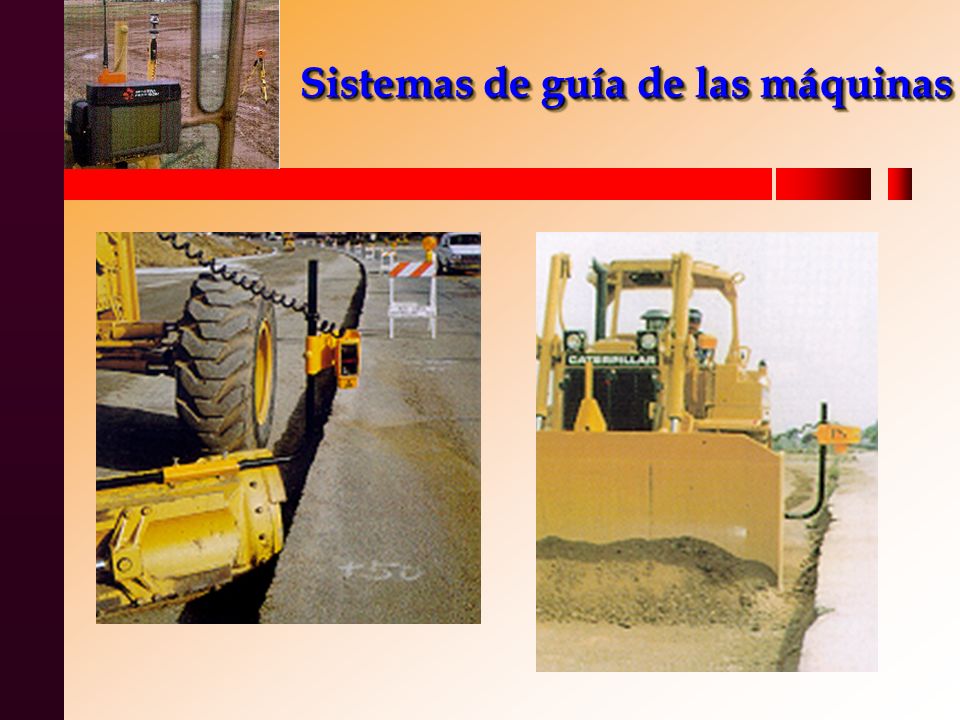

14 Sistemas de guía de las máquinas Sistemas de guía de las máquinas

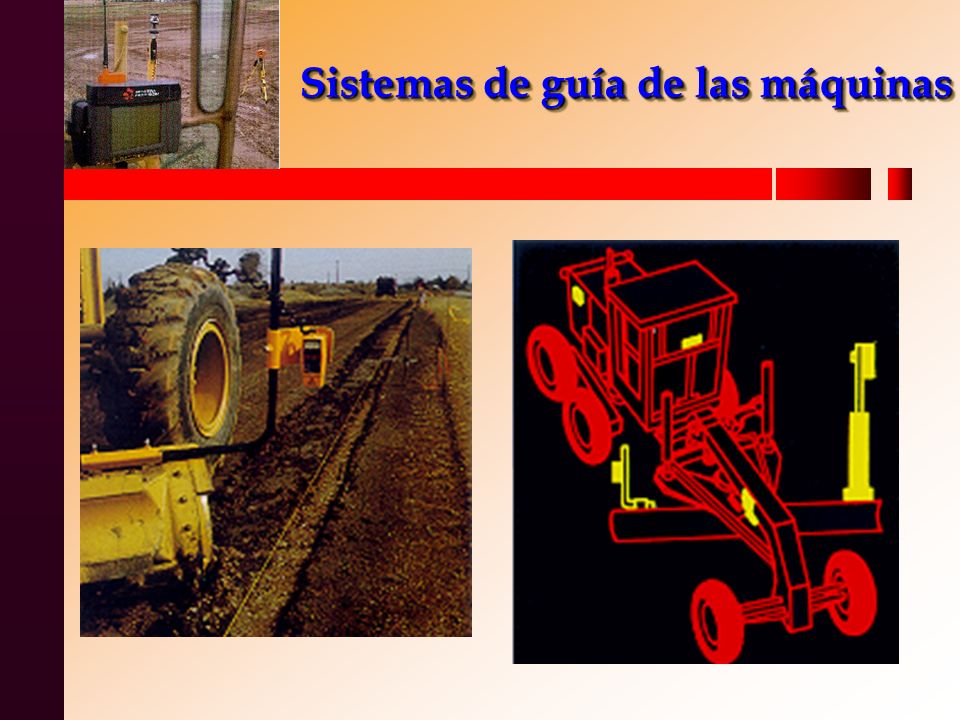

15

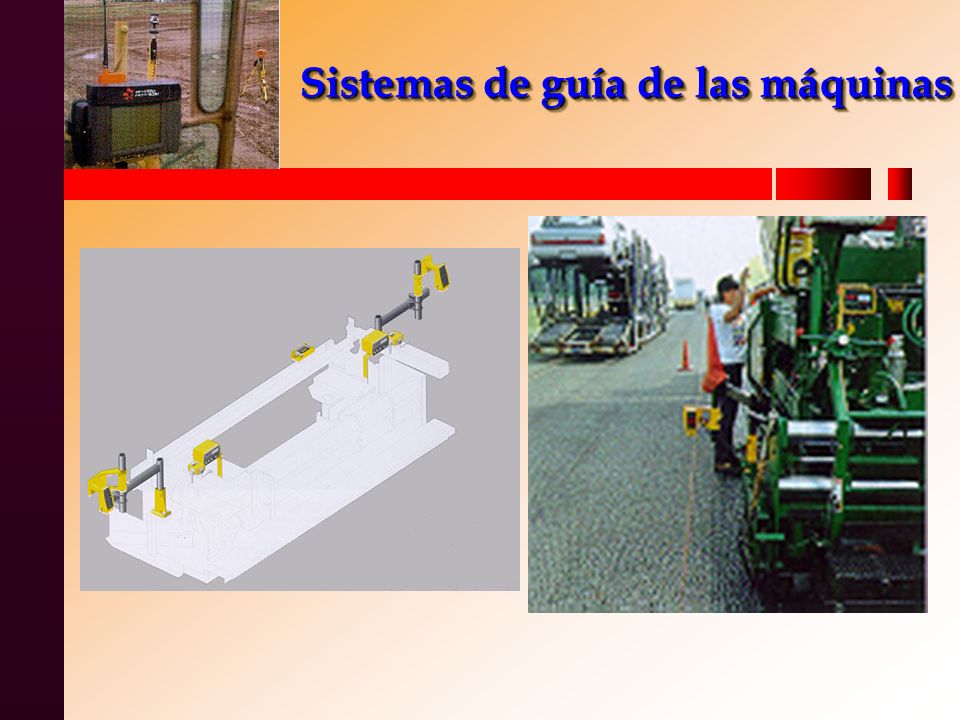

16

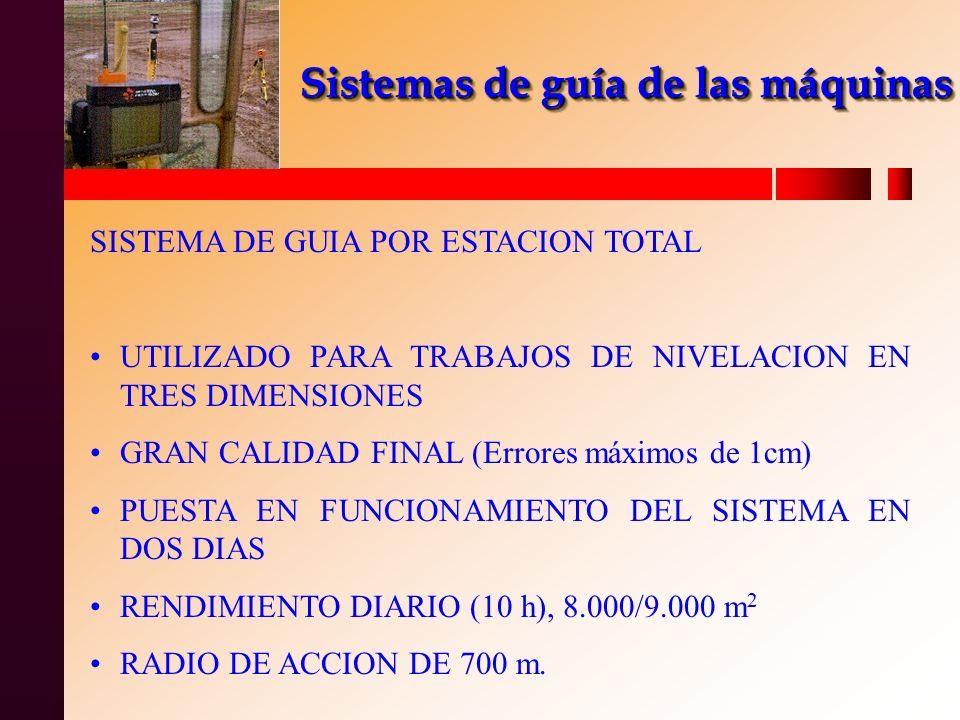

17 SISTEMA DE GUIA POR ESTACION TOTAL UTILIZADO PARA TRABAJOS DE NIVELACION EN TRES DIMENSIONES GRAN CALIDAD FINAL (Errores máximos de 1cm) PUESTA EN FUNCIONAMIENTO DEL SISTEMA EN DOS DIAS RENDIMIENTO DIARIO (10 h), 8.000/9.000 m 2 RADIO DE ACCION DE 700 m.

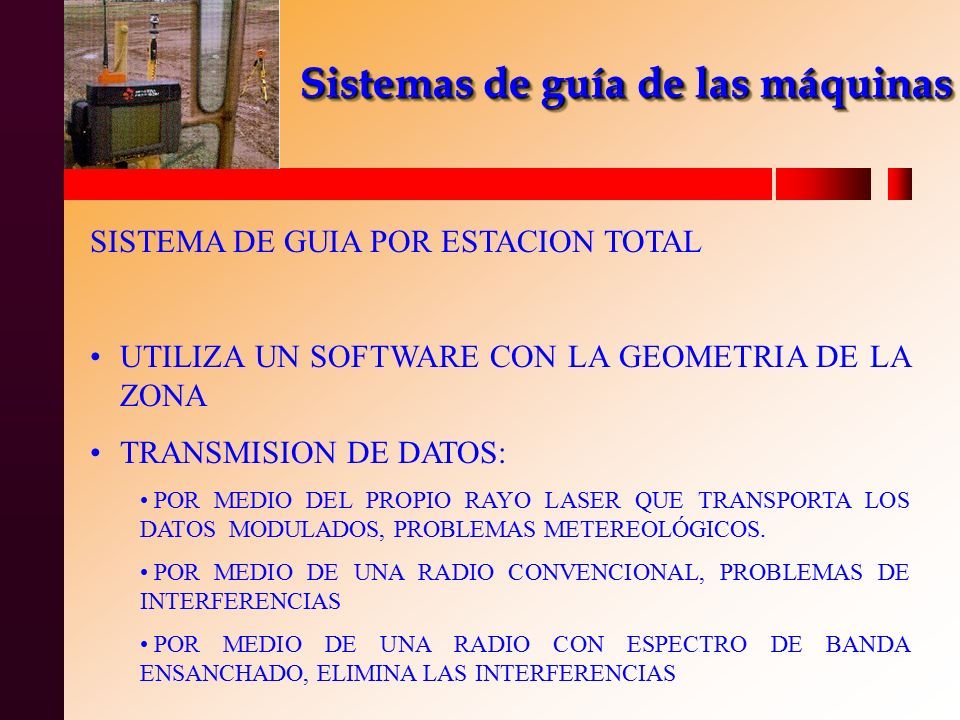

18 Sistemas de guía de las máquinas Sistemas de guía de las máquinas SISTEMA DE GUIA POR ESTACION TOTAL UTILIZA UN SOFTWARE CON LA GEOMETRIA DE LA ZONA TRANSMISION DE DATOS: POR MEDIO DEL PROPIO RAYO LASER QUE TRANSPORTA LOS DATOS MODULADOS, PROBLEMAS METEREOLÓGICOS. POR MEDIO DE UNA RADIO CONVENCIONAL, PROBLEMAS DE INTERFERENCIAS POR MEDIO DE UNA RADIO CON ESPECTRO DE BANDA ENSANCHADO, ELIMINA LAS INTERFERENCIAS

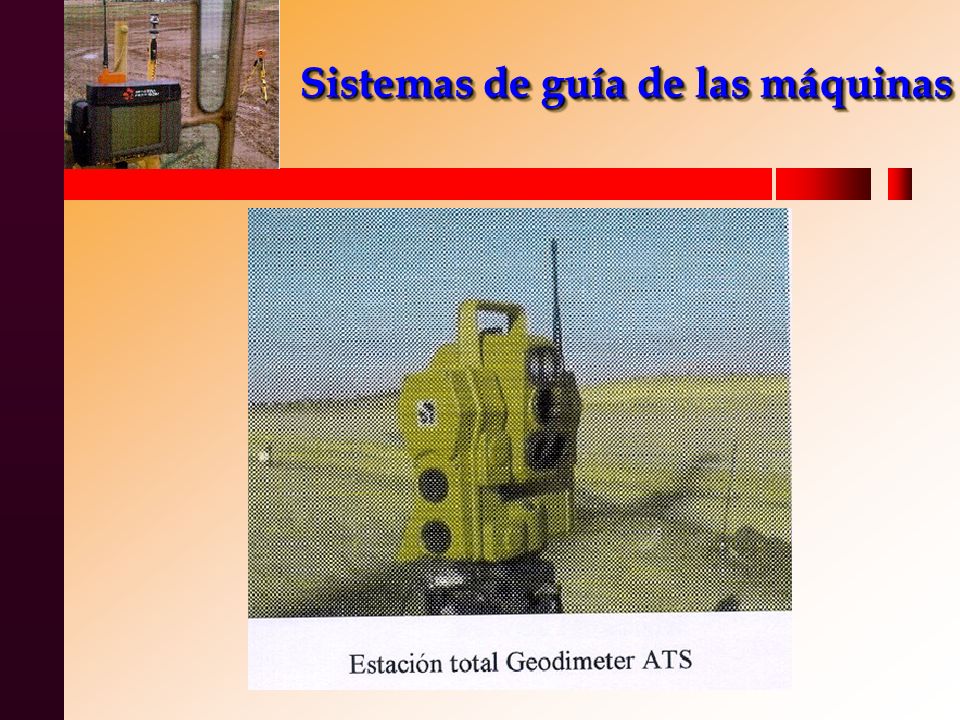

19 Sistemas de guía de las máquinas Sistemas de guía de las máquinas

20

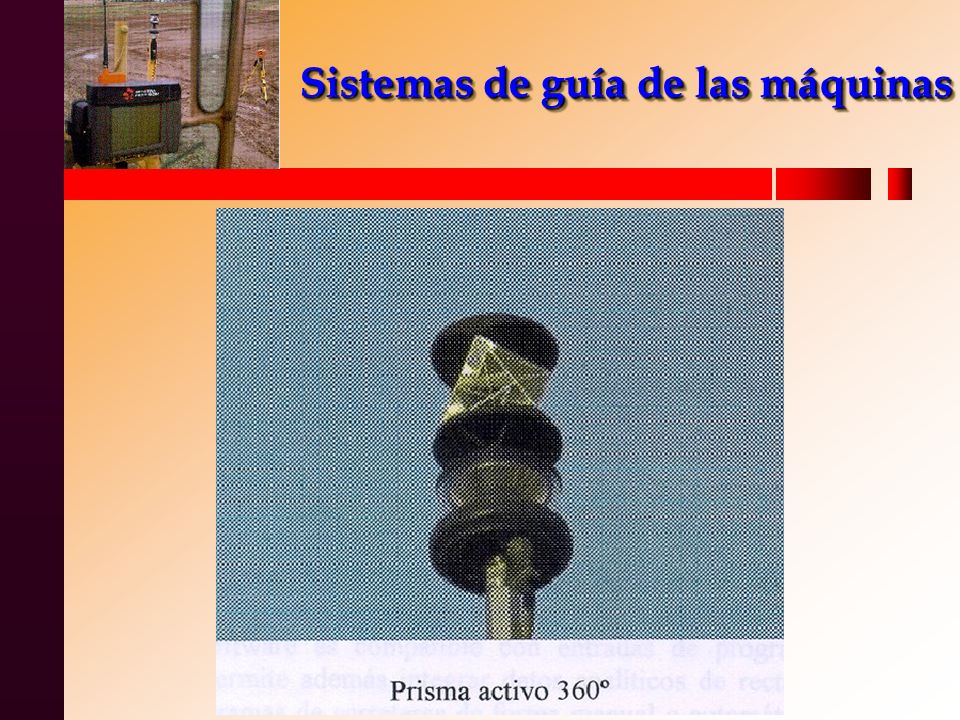

21

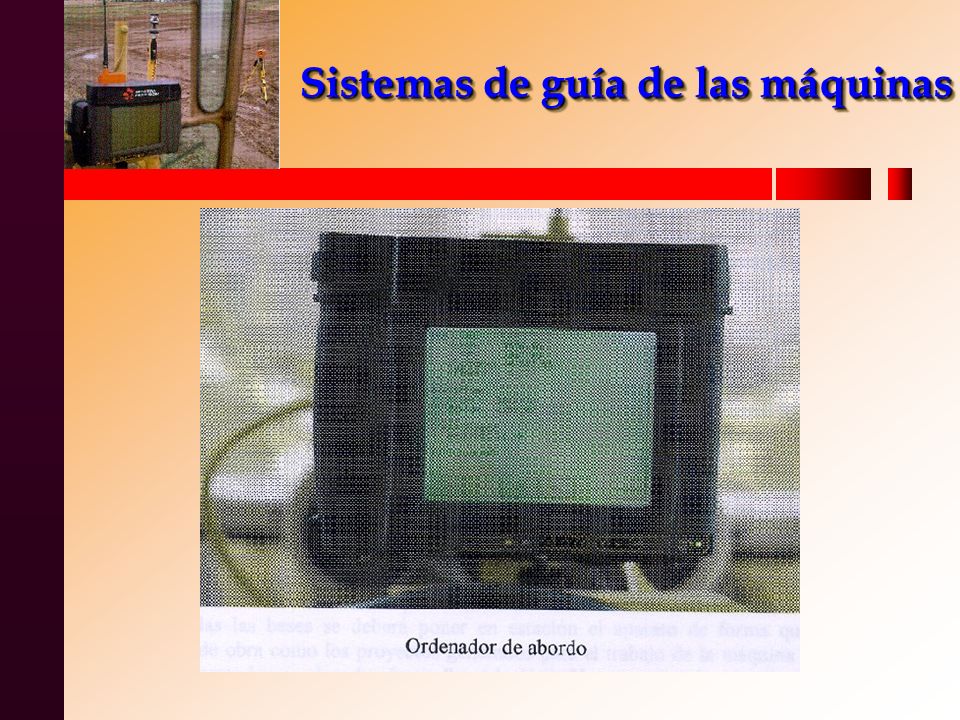

22

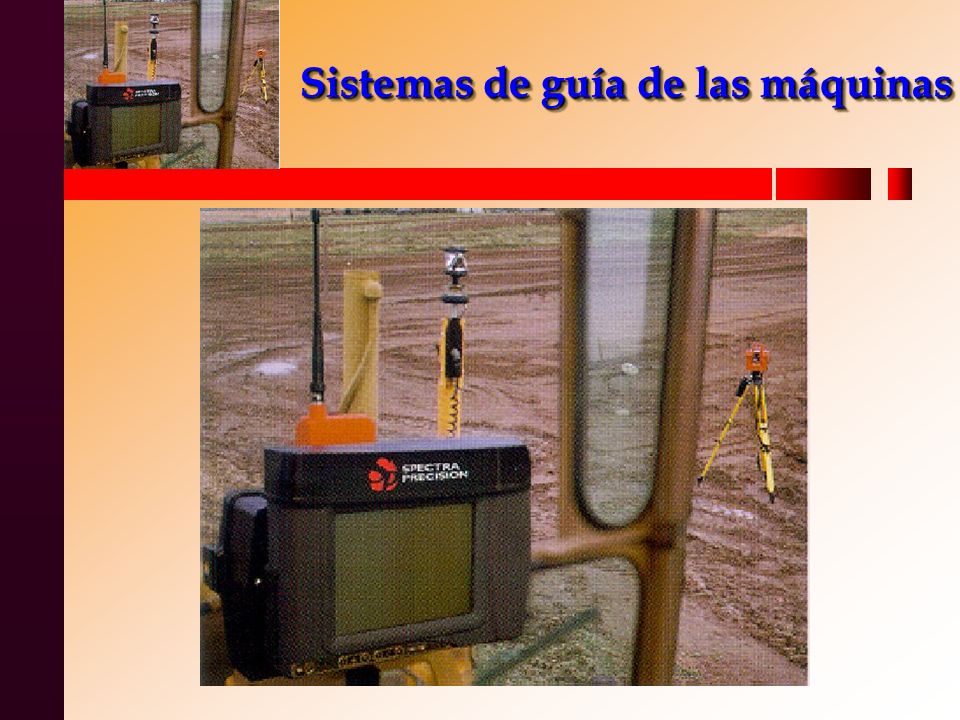

23

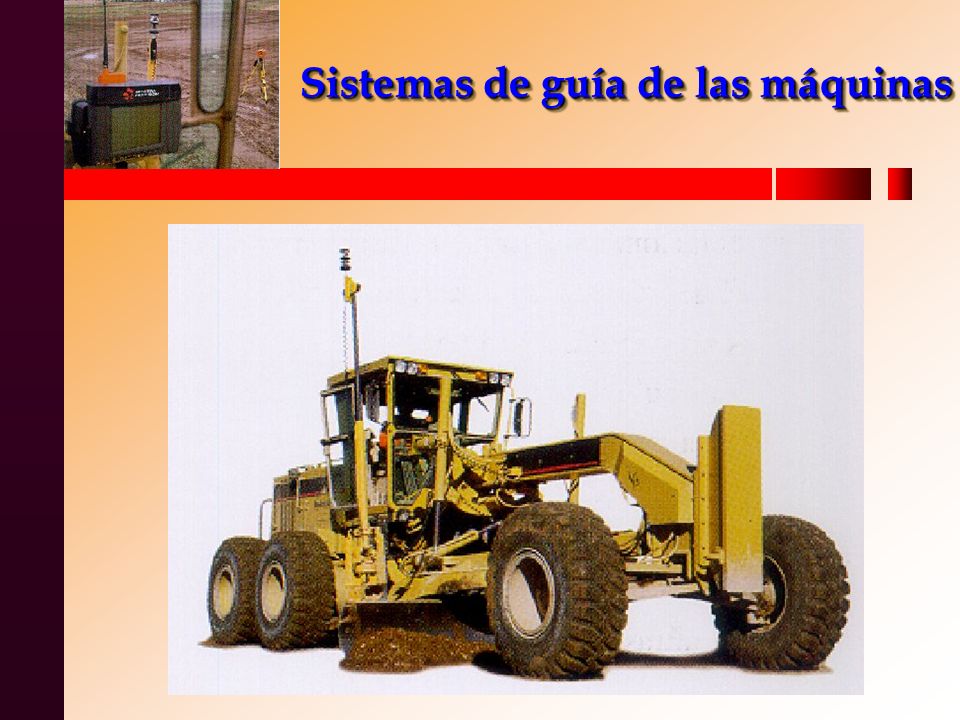

24

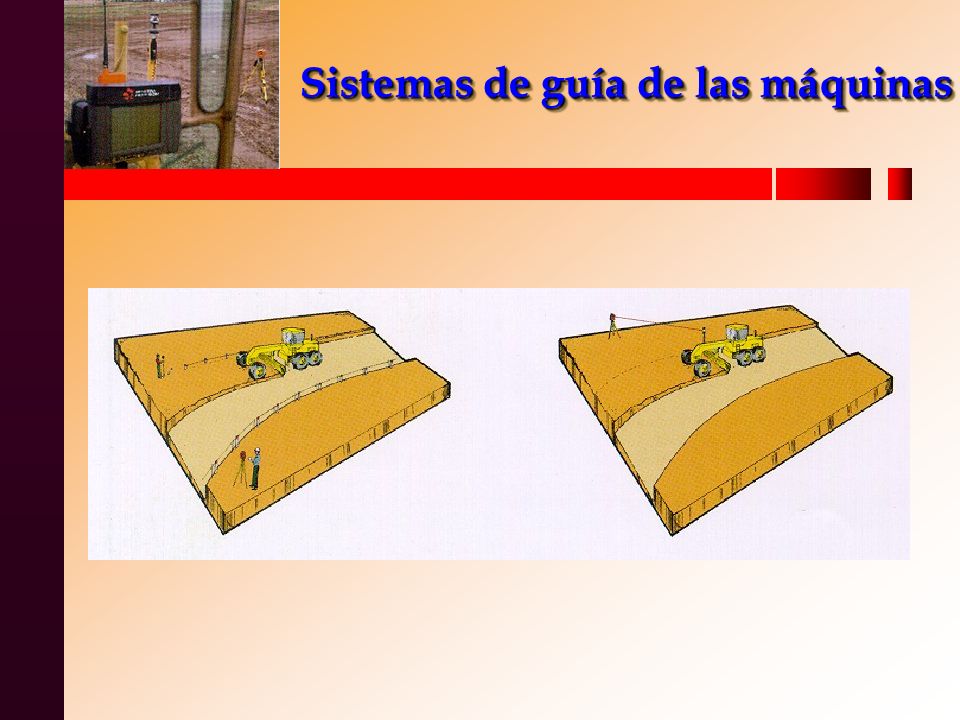

25

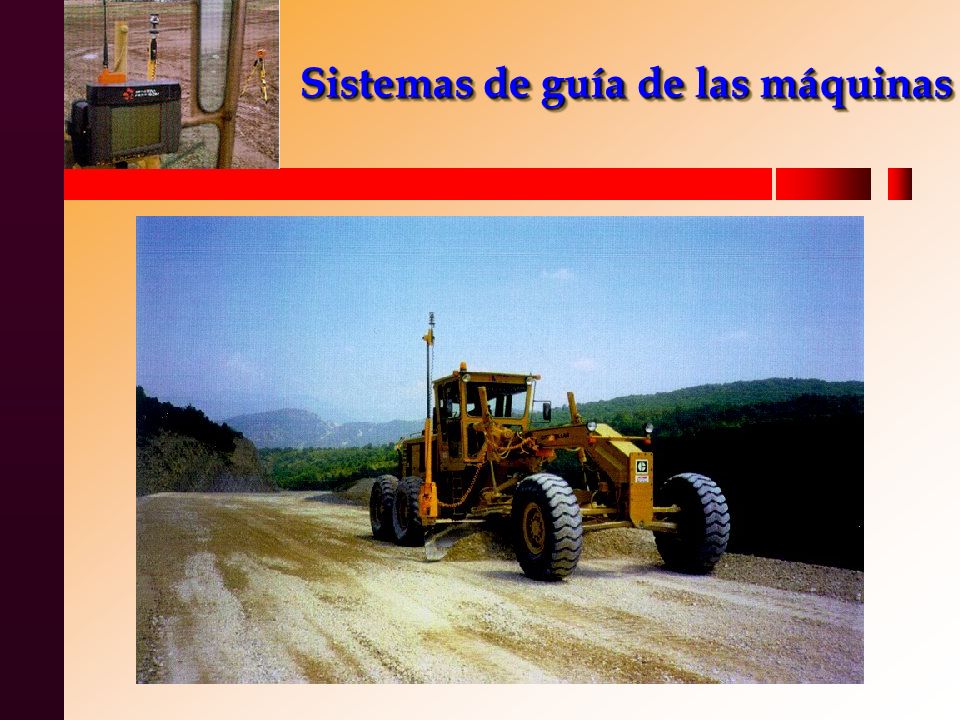

26

27

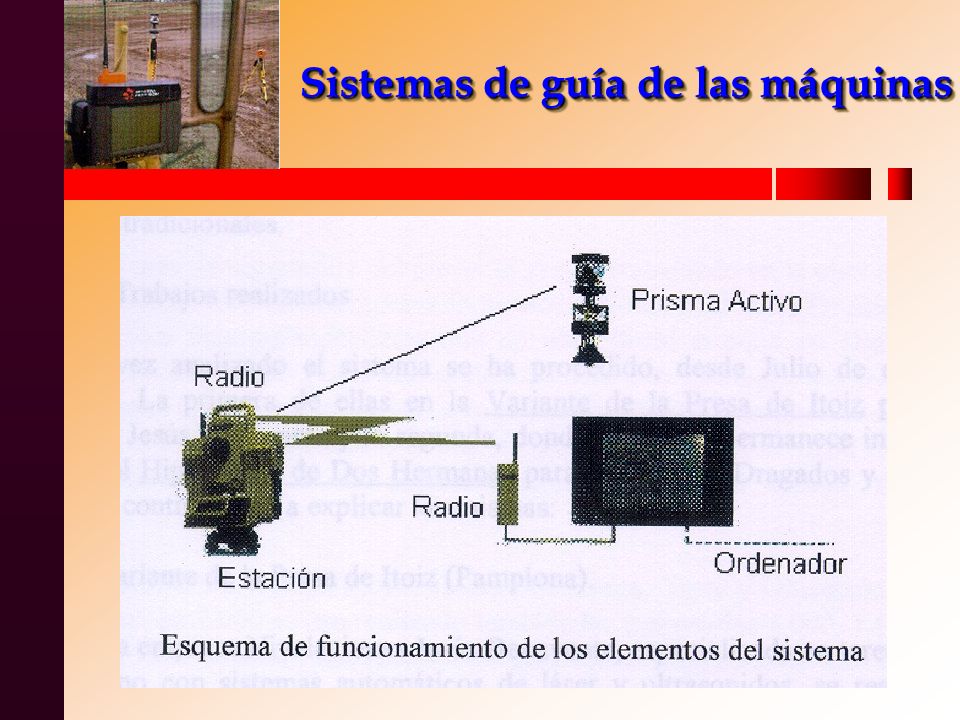

28

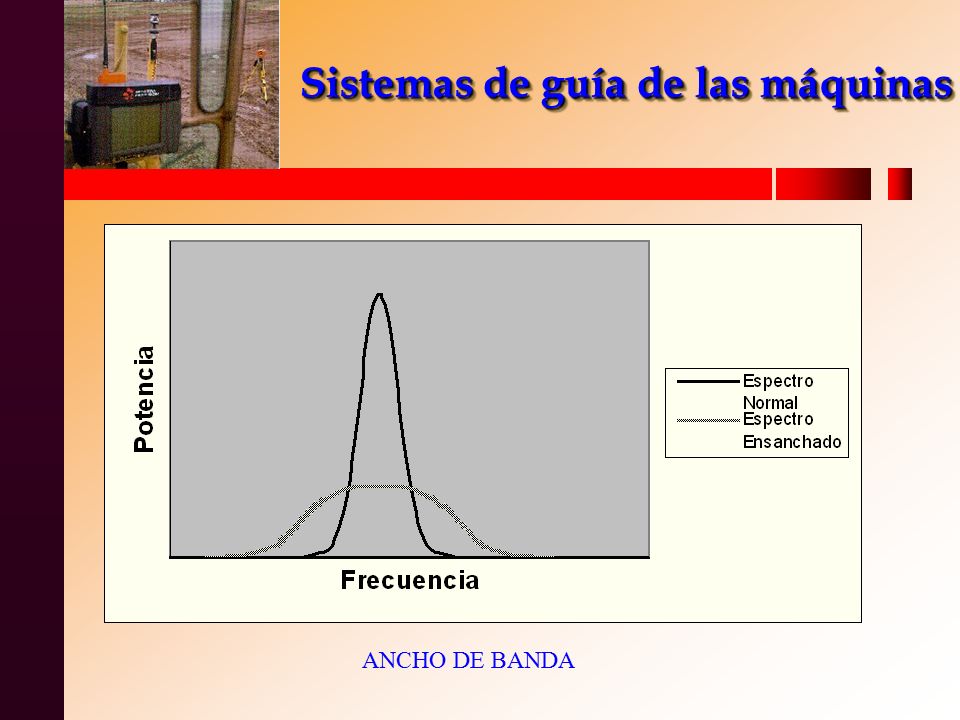

29 ANCHO DE BANDA

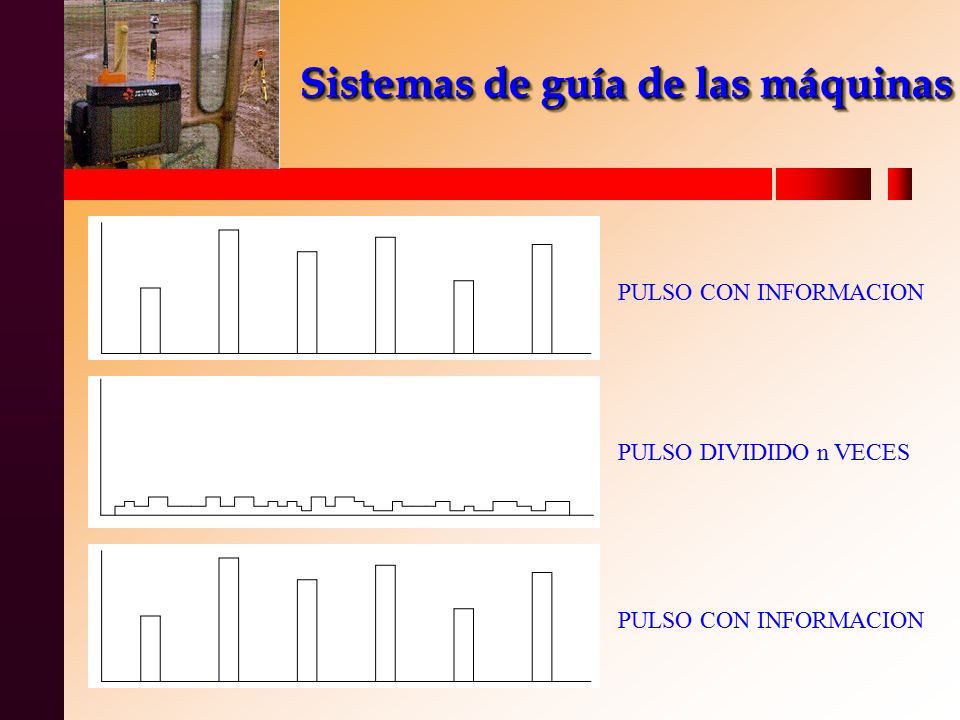

30 Sistemas de guía de las máquinas Sistemas de guía de las máquinas PULSO CON INFORMACION PULSO DIVIDIDO n VECES PULSO CON INFORMACION

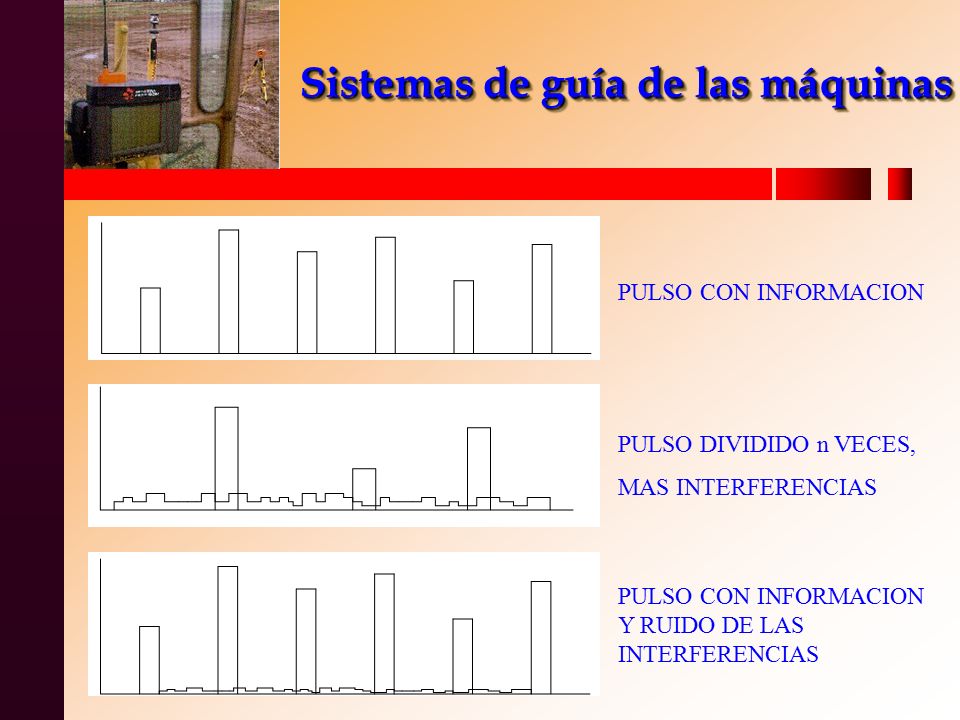

31 Sistemas de guía de las máquinas Sistemas de guía de las máquinas PULSO CON INFORMACION PULSO DIVIDIDO n VECES, MAS INTERFERENCIAS PULSO CON INFORMACION Y RUIDO DE LAS INTERFERENCIAS
