1

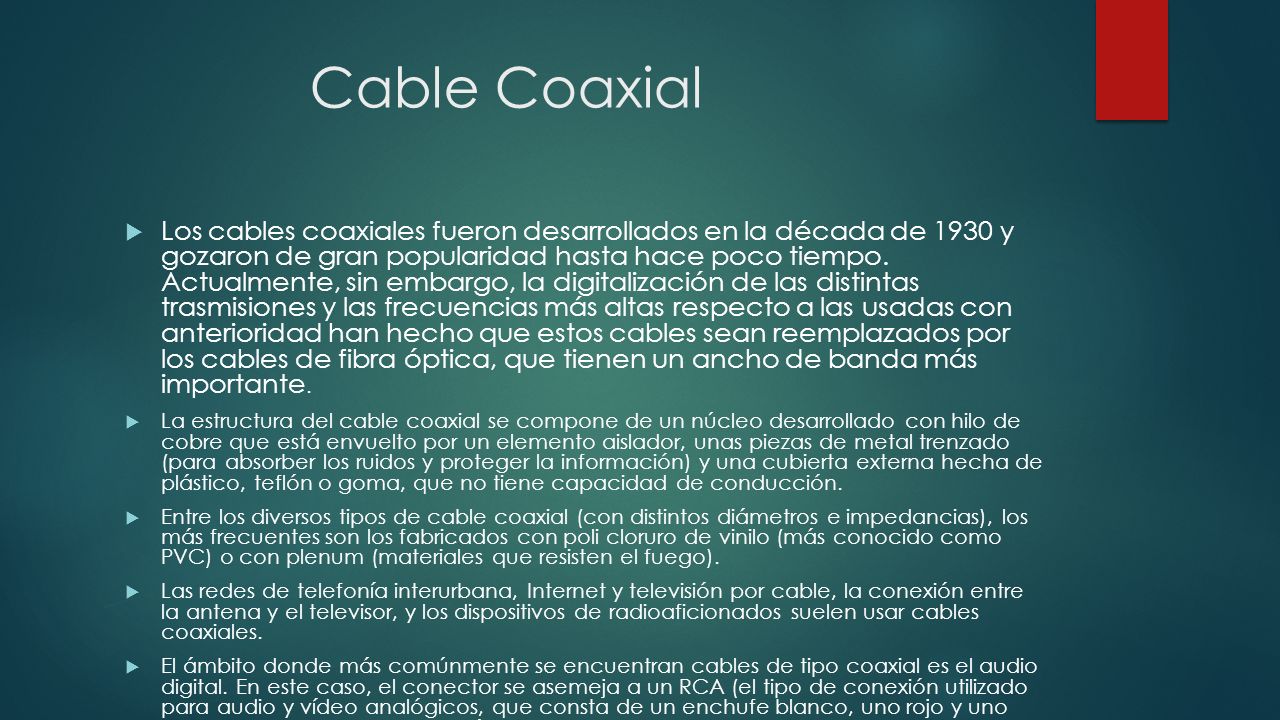

2 Cable Coaxial  Los cables coaxiales fueron desarrollados en la década de 1930 y gozaron de gran popularidad hasta hace poco tiempo. Actualmente, sin embargo, la digitalización de las distintas trasmisiones y las frecuencias más altas respecto a las usadas con anterioridad han hecho que estos cables sean reemplazados por los cables de fibra óptica, que tienen un ancho de banda más importante.  La estructura del cable coaxial se compone de un núcleo desarrollado con hilo de cobre que está envuelto por un elemento aislador, unas piezas de metal trenzado (para absorber los ruidos y proteger la información) y una cubierta externa hecha de plástico, teflón o goma, que no tiene capacidad de conducción.  Entre los diversos tipos de cable coaxial (con distintos diámetros e impedancias), los más frecuentes son los fabricados con poli cloruro de vinilo (más conocido como PVC) o con plenum (materiales que resisten el fuego).  Las redes de telefonía interurbana, Internet y televisión por cable, la conexión entre la antena y el televisor, y los dispositivos de radioaficionados suelen usar cables coaxiales.  El ámbito donde más comúnmente se encuentran cables de tipo coaxial es el audio digital. En este caso, el conector se asemeja a un RCA (el tipo de conexión utilizado para audio y vídeo analógicos, que consta de un enchufe blanco, uno rojo y uno amarillo), aunque la información que transporta es absolutamente diferente. En comparación con un cable de audio normal, es bastante más grueso, ya que utiliza el mismo tipo de maya que se aprecia en los cables de antena de televisión tradicionales.

3 Imagen De Cable Coaxial

4 Cable de Par Trenzado  Forma de conexión en la que dos aisladores son entrelazados para tener menores interferencias y aumentar la potencia y disminuir la diafonía de los cables adyacentes.  El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a EMI similares.  La tasa de trenzado, usualmente definida en vueltas por metro, forma parte de las especificaciones de un tipo concreto de cable. Cuanto menor es el número de vueltas, menor es la atenuación de la diafonía. Donde los pares no están trenzados, como en la mayoría de conexiones telefónicas residenciales, un miembro del par puede estar más cercano a la fuente que el otro y, por tanto, expuesto a niveles ligeramente distintos de IEM.  El cable de par trenzado debe emplear conectores RJ45 para unirse a los distintos elementos de hardware que componen la red. Actualmente de los ocho cables sólo cuatro se emplean para la transmisión de los datos. Éstos se conectan a los pines del conector RJ45 de la siguiente forma: 1, 2 (para transmitir), 3 y 6 (para recibir).  La Galga o AWG, es un organismo de normalización sobre el cableado. Por ejemplo se puede encontrar que determinado cable consta de un par de hilos de 22 AWG.  AWG hace referencia al grosor de los hilos. Cuando el grosor de los hilos aumenta el AWG disminuye. El hilo telefónico se utiliza como punto de referencia; tiene un grosor de 22 AWG. Un hilo de grosor 14 AWG es más grueso, y uno de 26 AWG es más delgado

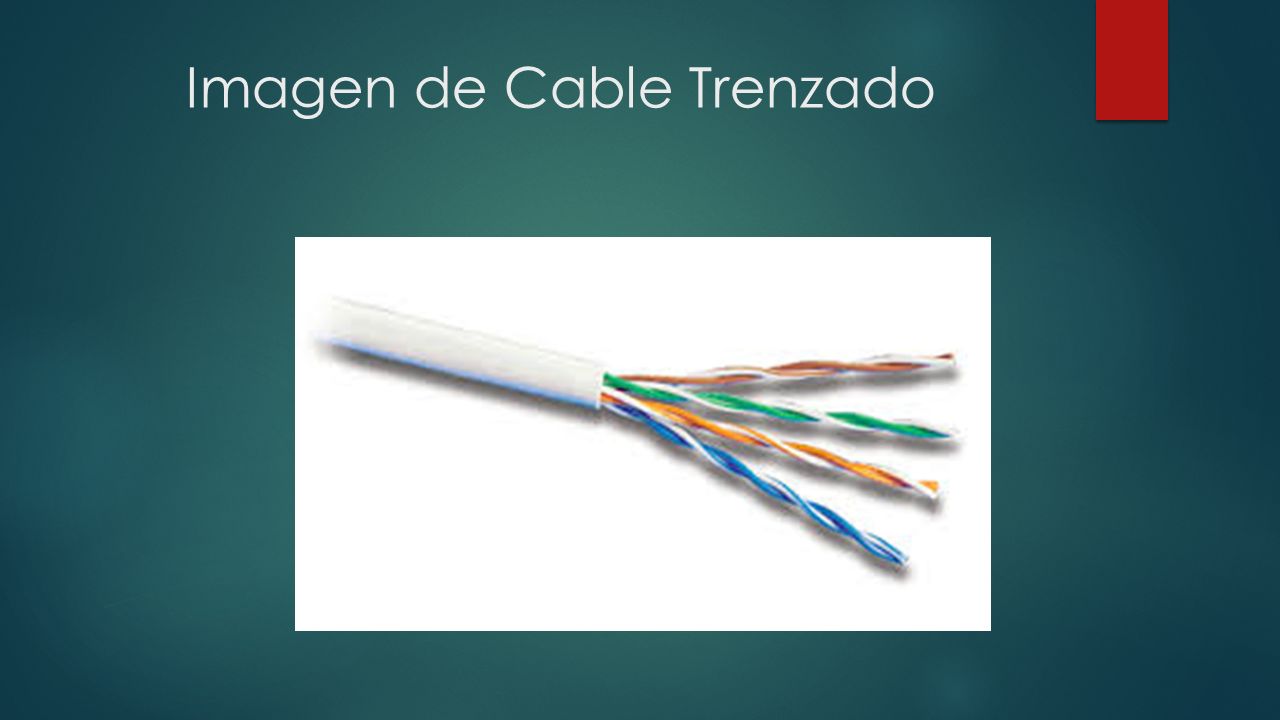

5 Imagen de Cable Trenzado

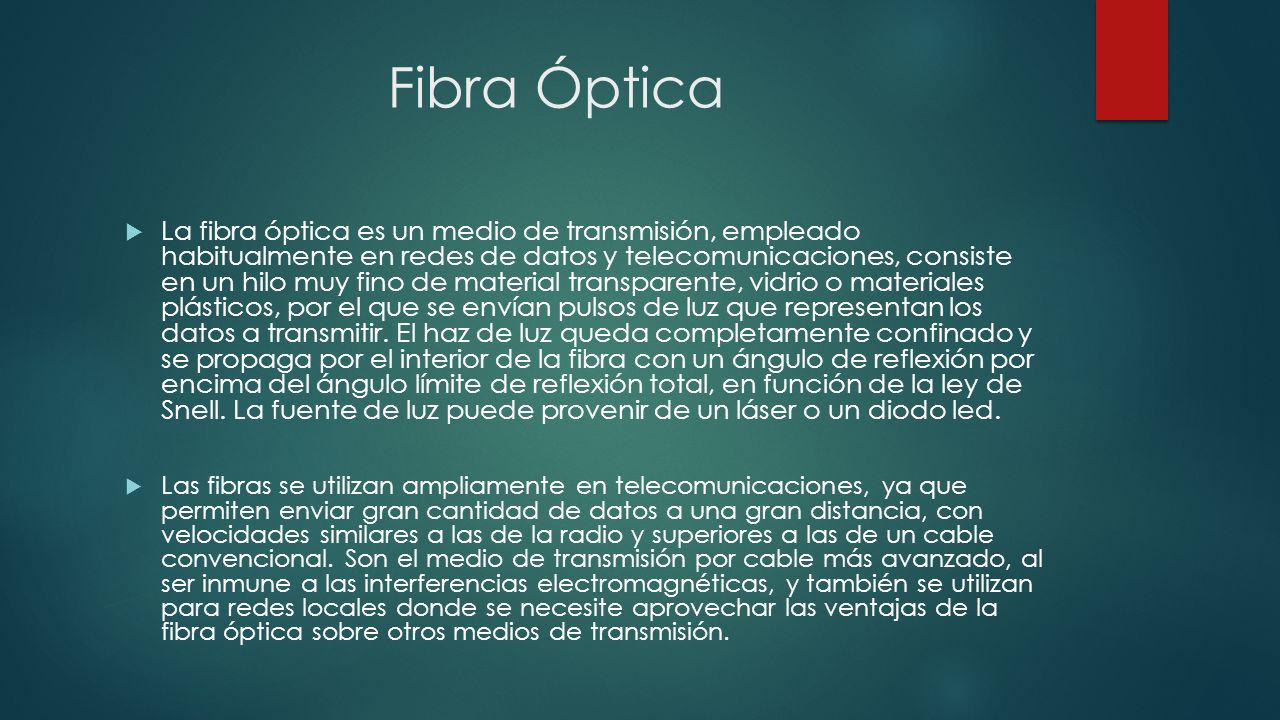

6 Fibra Óptica  La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consiste en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede provenir de un láser o un diodo led.  Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de la radio y superiores a las de un cable convencional. Son el medio de transmisión por cable más avanzado, al ser inmune a las interferencias electromagnéticas, y también se utilizan para redes locales donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.

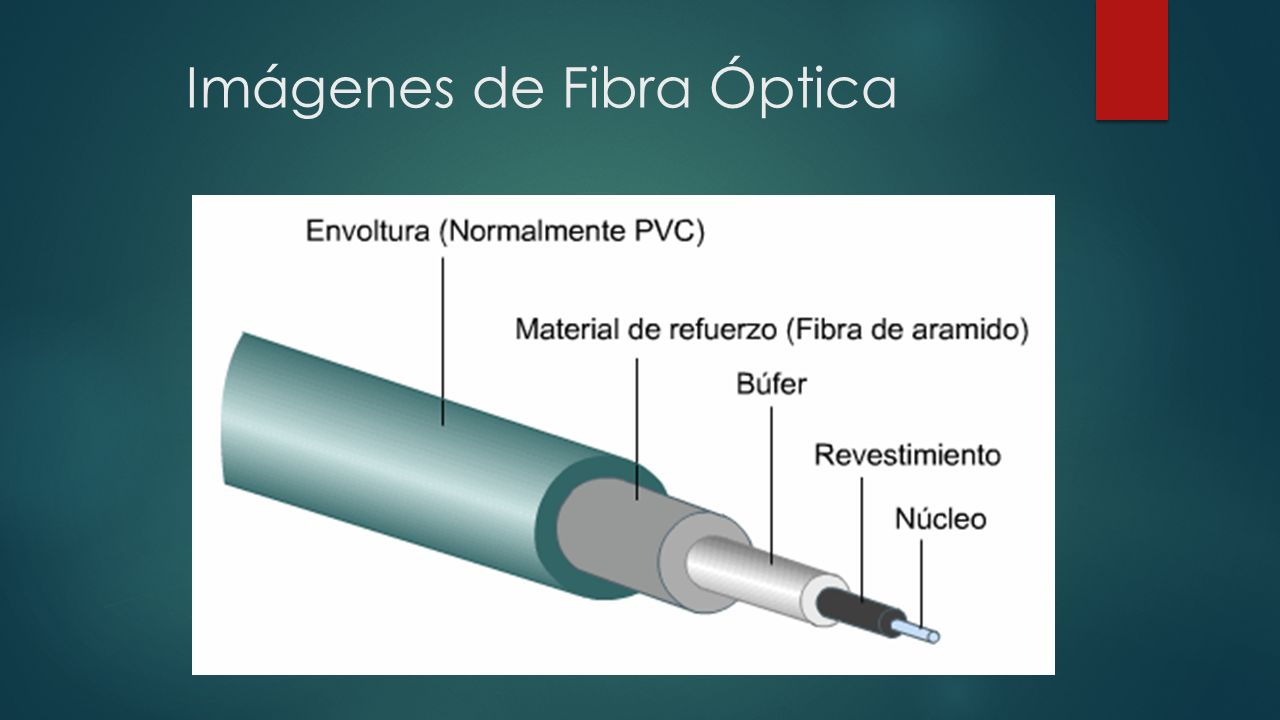

7 Imágenes de Fibra Óptica
