1 Comunicación Bluetooth con aplicación Android.

2 ¿Qué es Bluetooth? La tecnología inalámbrica Bluetooth es una tecnología de ondas de radio de (2.4 giga hertzs de frecuencia) cuyo objetivo es el simplificar las comunicaciones entre dispositivos informáticos, como ordenadores móviles, teléfonos móviles, otros dispositivos de mano y entre estos dispositivos e Internet. También pretende simplificar la sincronización de datos entre los dispositivos y otros ordenadores. Permite comunicaciones, incluso a través de obstáculos, a distancias de hasta unos 10 metros.

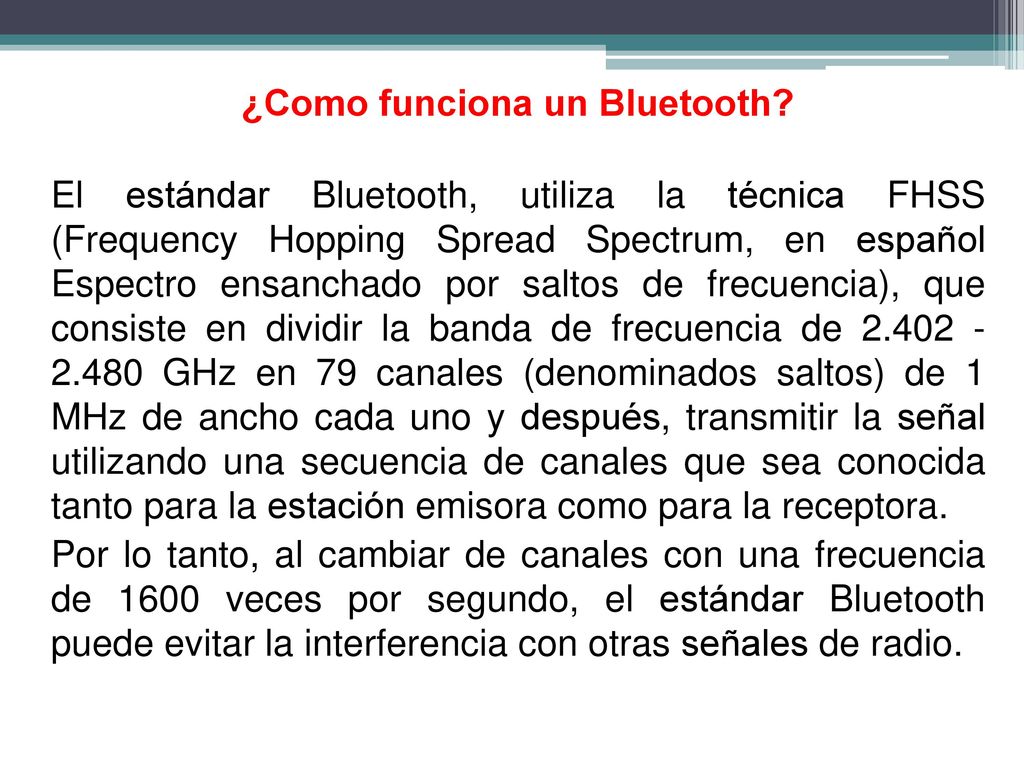

3 ¿Como funciona un Bluetooth?
El estándar Bluetooth, utiliza la técnica FHSS (Frequency Hopping Spread Spectrum, en español Espectro ensanchado por saltos de frecuencia), que consiste en dividir la banda de frecuencia de GHz en 79 canales (denominados saltos) de 1 MHz de ancho cada uno y después, transmitir la señal utilizando una secuencia de canales que sea conocida tanto para la estación emisora como para la receptora. Por lo tanto, al cambiar de canales con una frecuencia de 1600 veces por segundo, el estándar Bluetooth puede evitar la interferencia con otras señales de radio.

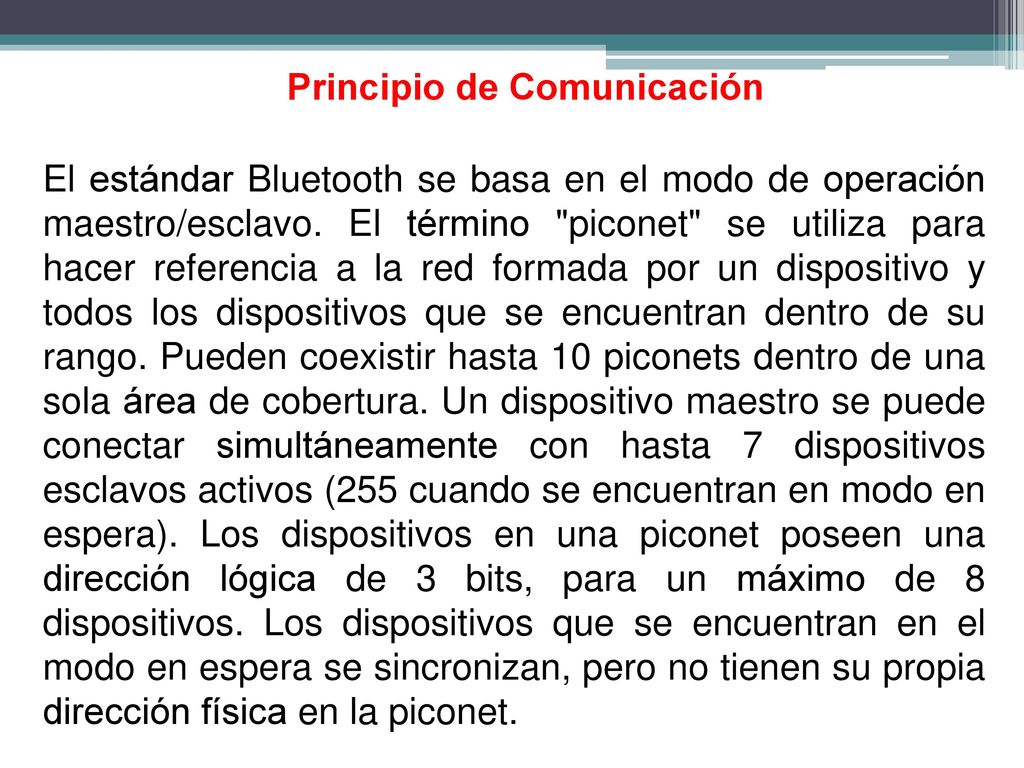

4 Principio de Comunicación

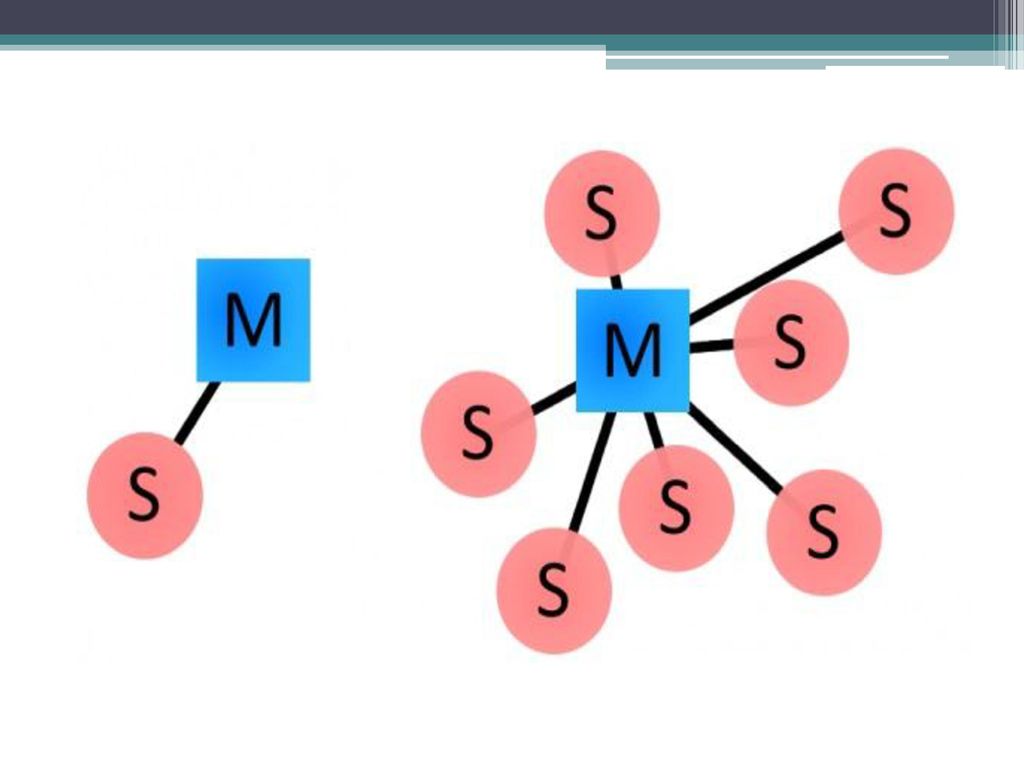

El estándar Bluetooth se basa en el modo de operación maestro/esclavo. El término "piconet" se utiliza para hacer referencia a la red formada por un dispositivo y todos los dispositivos que se encuentran dentro de su rango. Pueden coexistir hasta 10 piconets dentro de una sola área de cobertura. Un dispositivo maestro se puede conectar simultáneamente con hasta 7 dispositivos esclavos activos (255 cuando se encuentran en modo en espera). Los dispositivos en una piconet poseen una dirección lógica de 3 bits, para un máximo de 8 dispositivos. Los dispositivos que se encuentran en el modo en espera se sincronizan, pero no tienen su propia dirección física en la piconet.

5

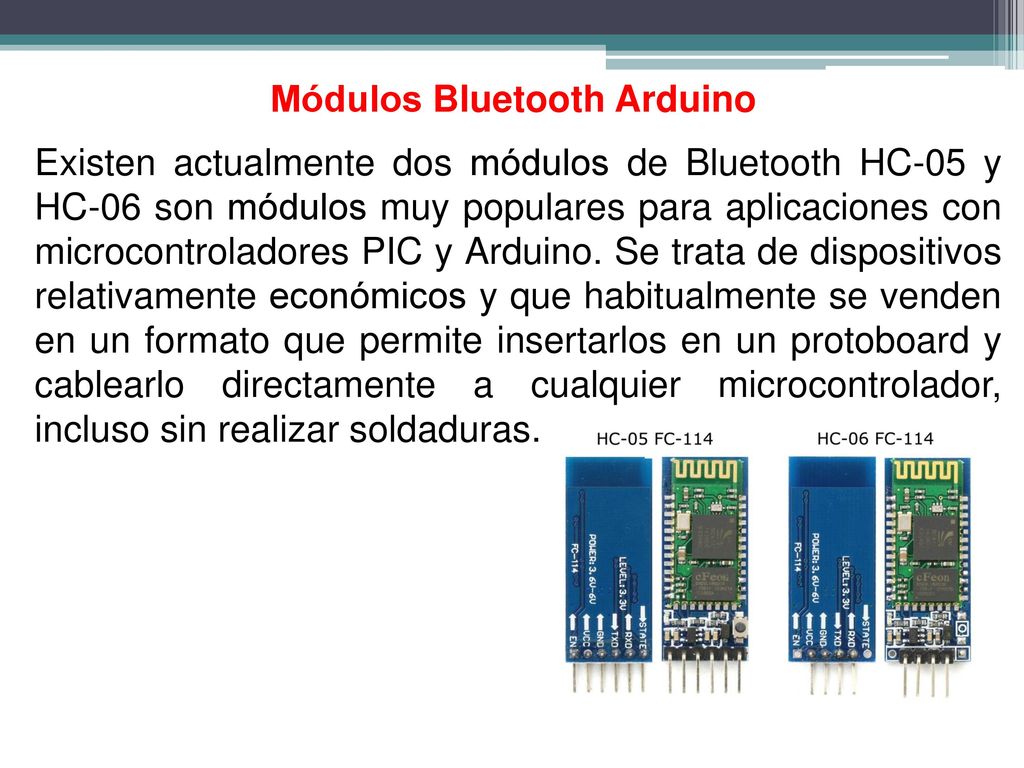

6 Módulos Bluetooth Arduino
Existen actualmente dos módulos de Bluetooth HC-05 y HC-06 son módulos muy populares para aplicaciones con microcontroladores PIC y Arduino. Se trata de dispositivos relativamente económicos y que habitualmente se venden en un formato que permite insertarlos en un protoboard y cablearlo directamente a cualquier microcontrolador, incluso sin realizar soldaduras.

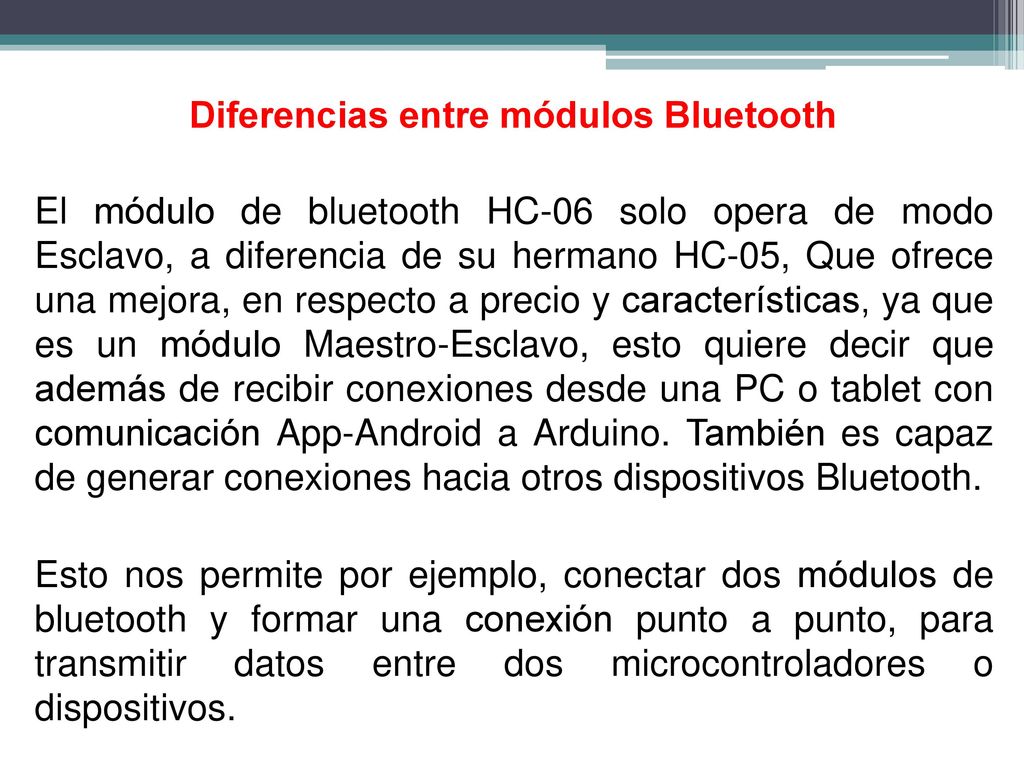

7 Diferencias entre módulos Bluetooth
El módulo de bluetooth HC-06 solo opera de modo Esclavo, a diferencia de su hermano HC-05, Que ofrece una mejora, en respecto a precio y características, ya que es un módulo Maestro-Esclavo, esto quiere decir que además de recibir conexiones desde una PC o tablet con comunicación App-Android a Arduino. También es capaz de generar conexiones hacia otros dispositivos Bluetooth. Esto nos permite por ejemplo, conectar dos módulos de bluetooth y formar una conexión punto a punto, para transmitir datos entre dos microcontroladores o dispositivos.

8 Objetivos de la comunicación Bluetooth con aplicación Android.
Ejercicio No.1 Conexión con aplicación Ardudroid. Realizar la conexión de componentes electrónicos y controlarlos con una aplicación Android. Objetivos de la comunicación Bluetooth con aplicación Android. Presentar un pequeño control de conexión Bluetooth mediante la aplicación Android. Encender los leds por medio de la aplicación Android.

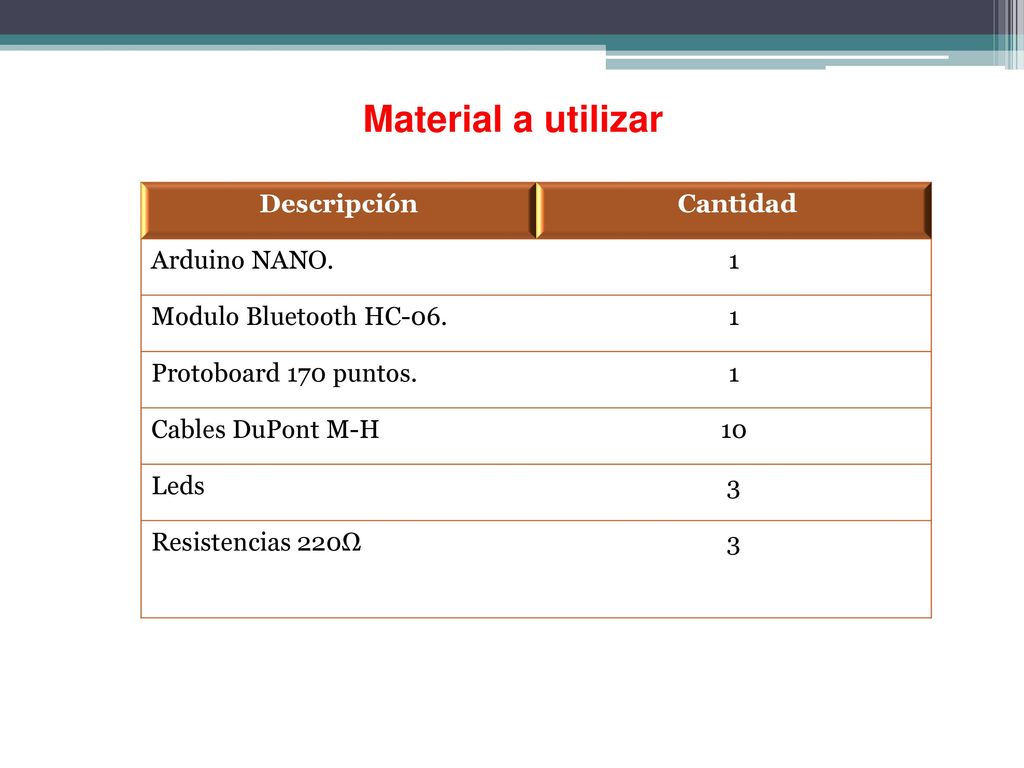

9 Material a utilizar Descripción Cantidad Arduino NANO. 1
Modulo Bluetooth HC-06. Protoboard 170 puntos. Cables DuPont M-H 10 Leds 3 Resistencias 220Ω

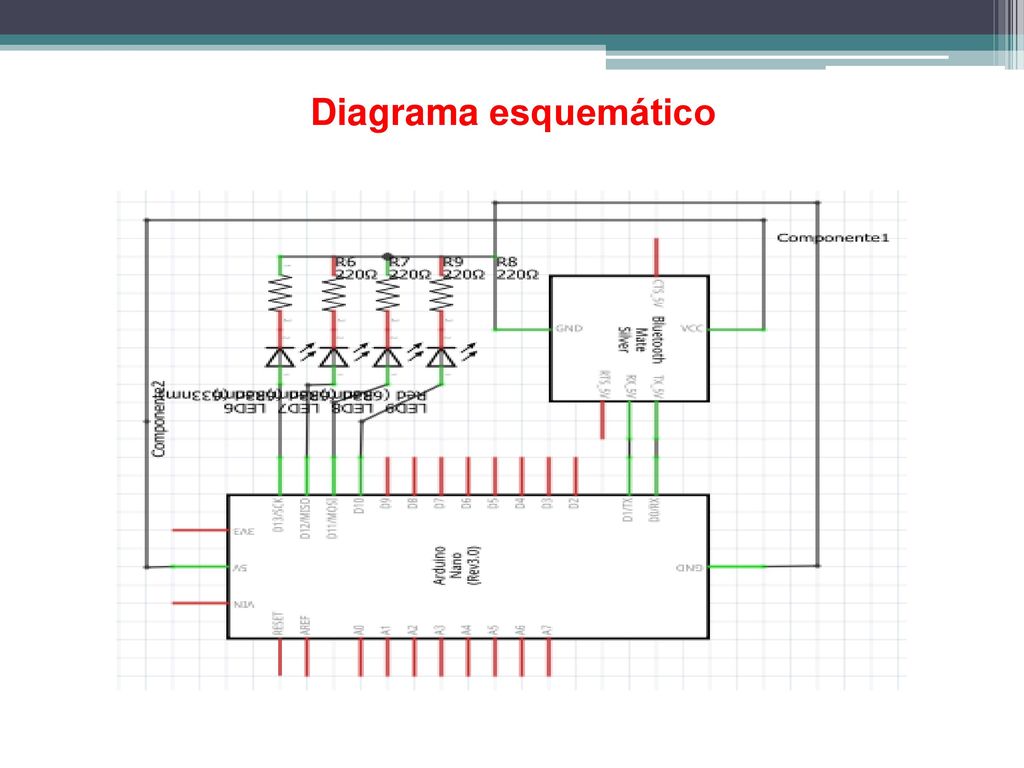

10 Diagrama esquemático

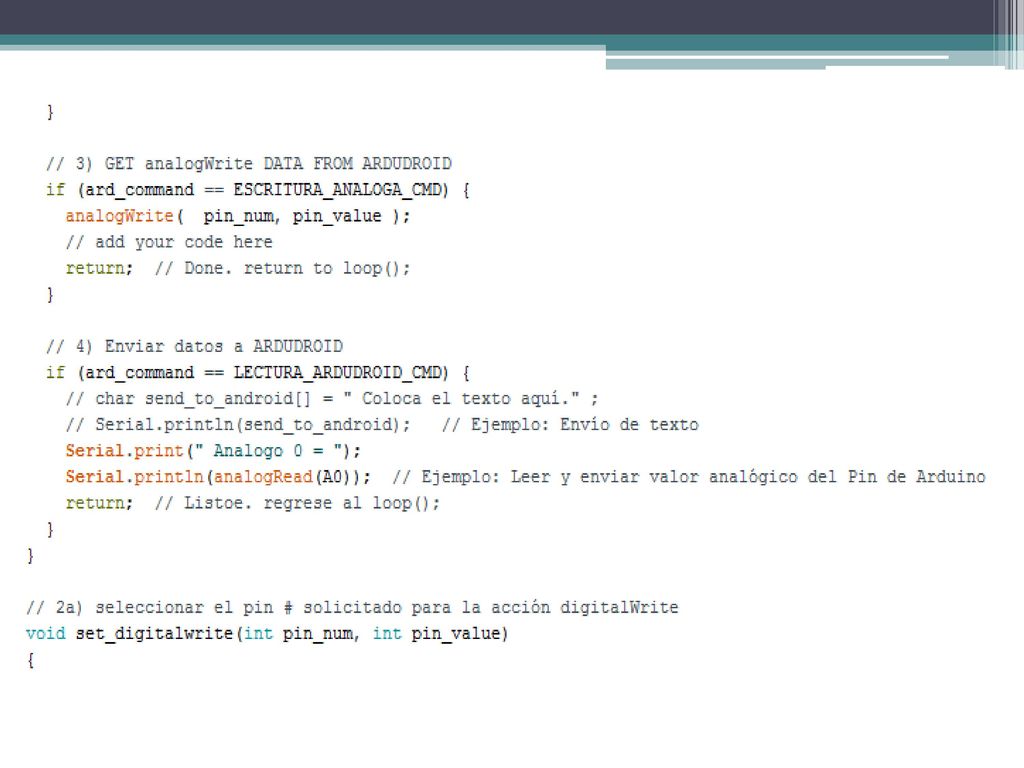

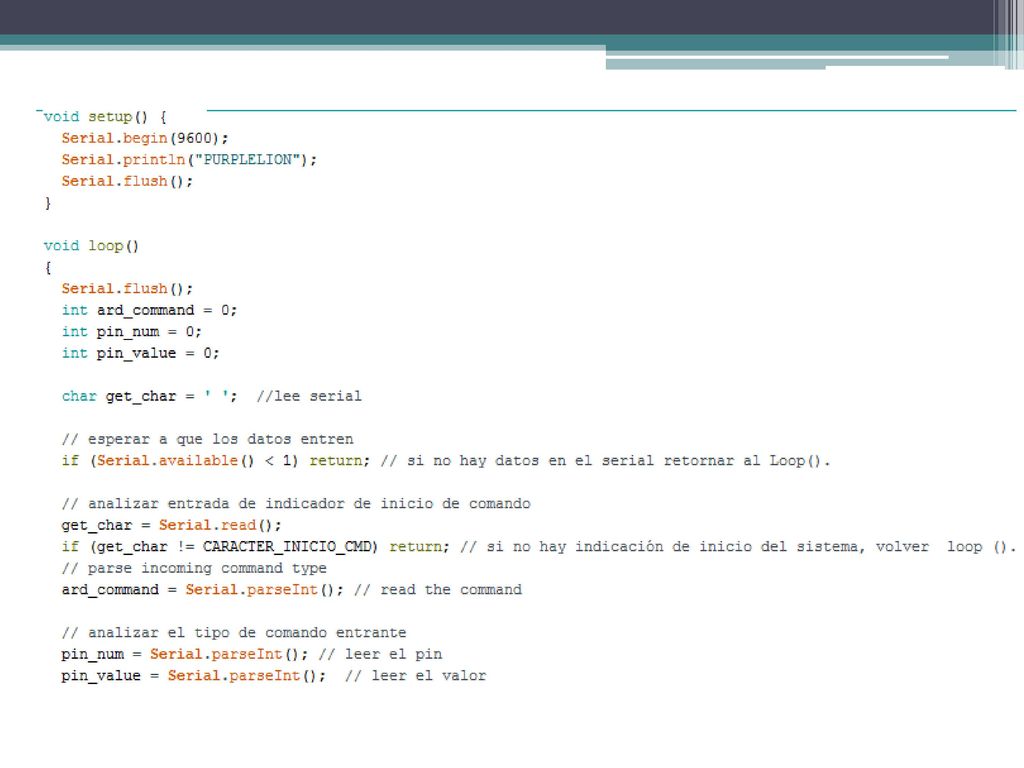

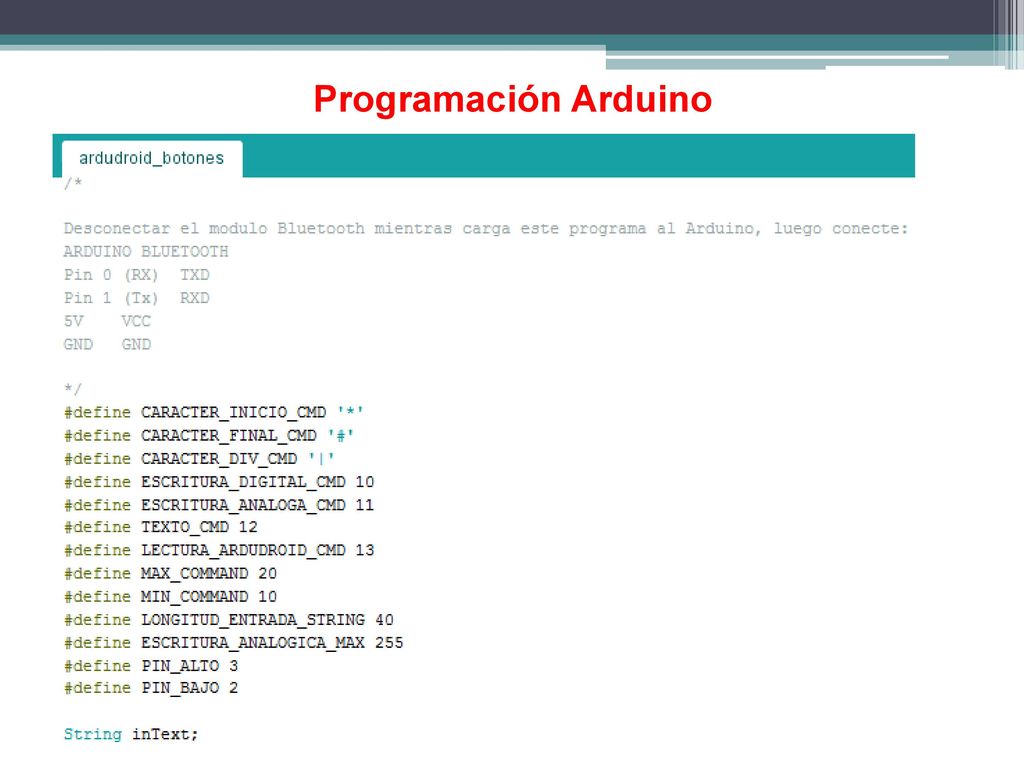

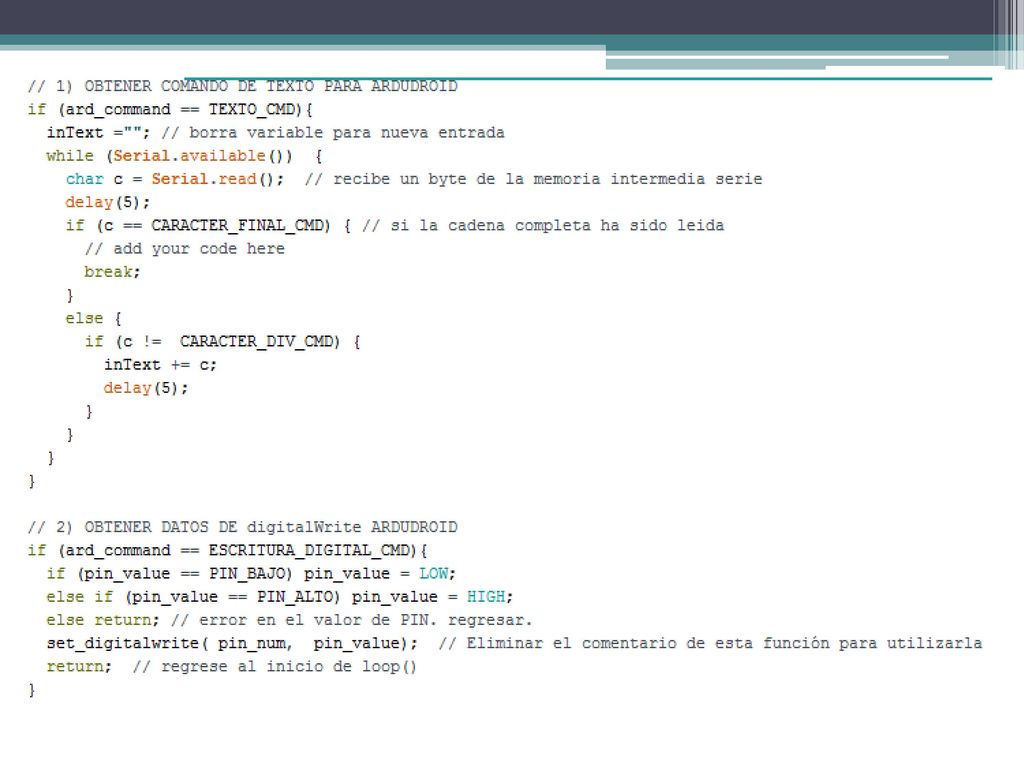

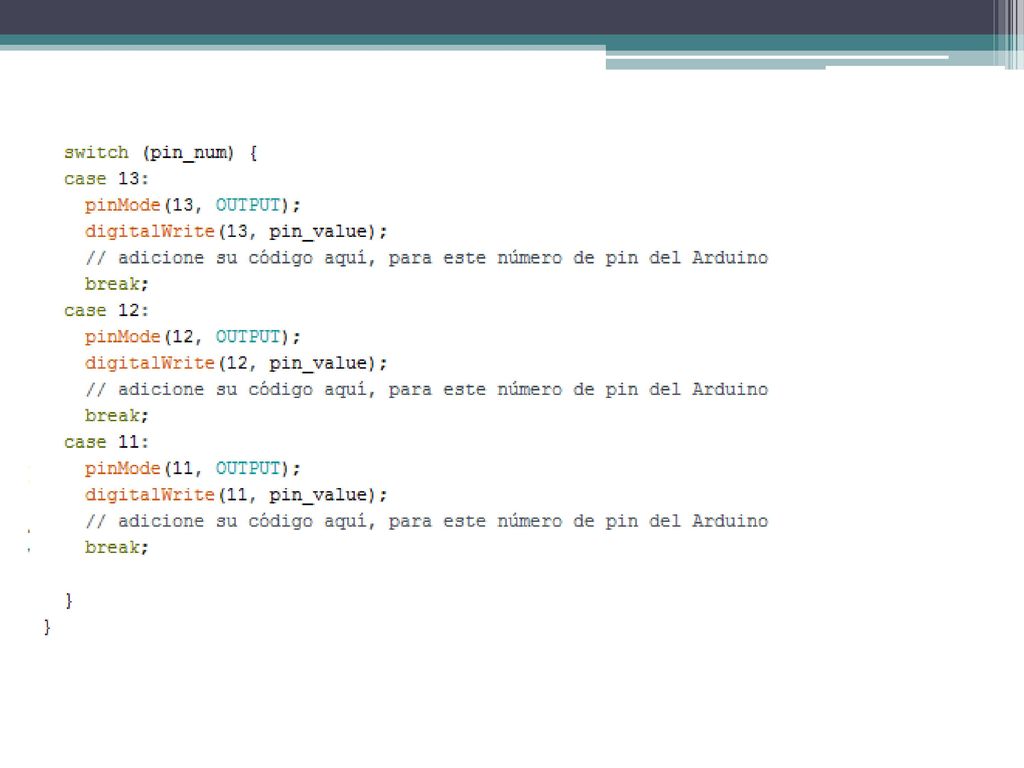

11 Programación Arduino

12

13

14

15

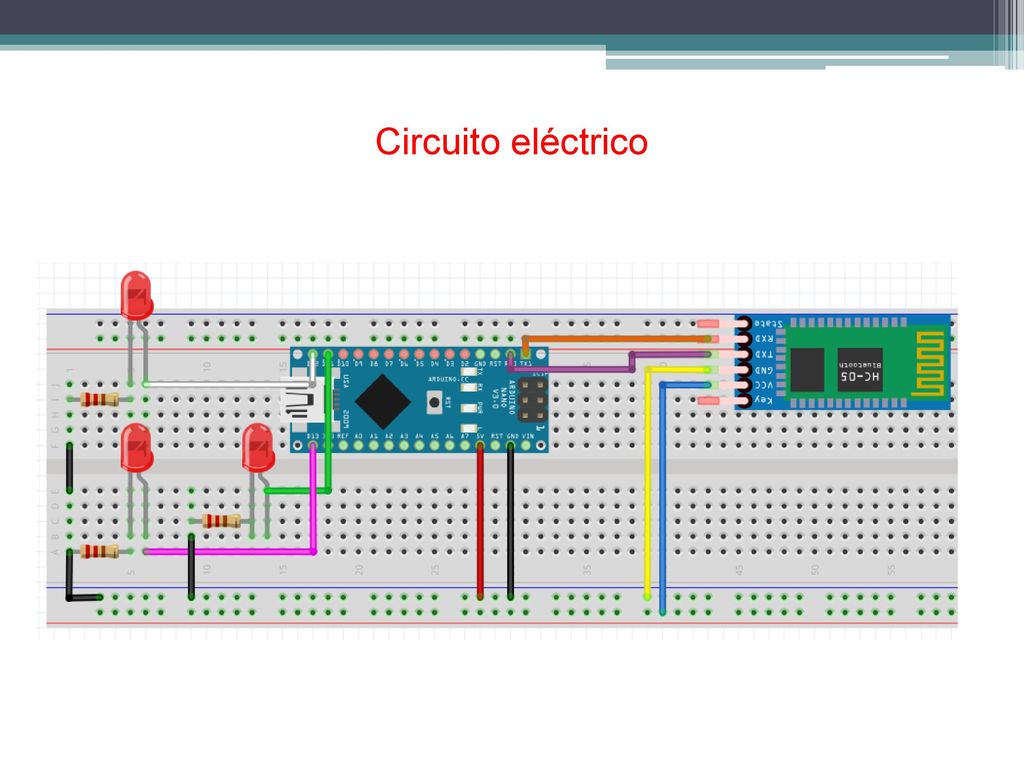

16 Circuito eléctrico

17 Objetivos de la comunicación Bluetooth con aplicación Android.

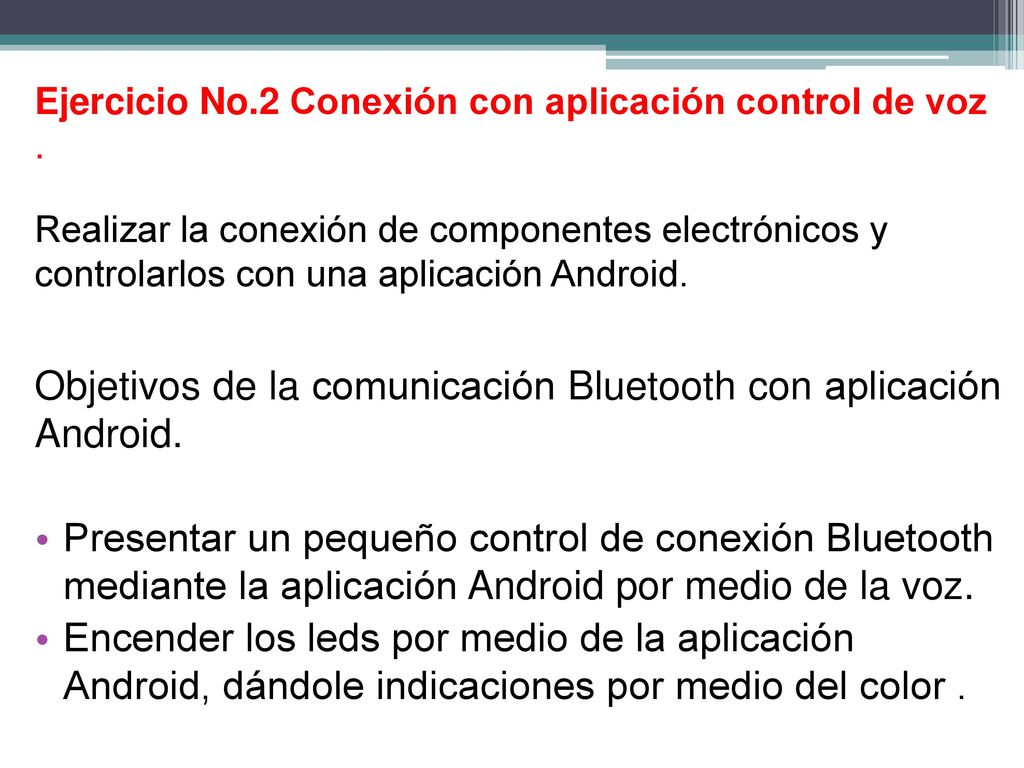

Ejercicio No.2 Conexión con aplicación control de voz . Realizar la conexión de componentes electrónicos y controlarlos con una aplicación Android. Objetivos de la comunicación Bluetooth con aplicación Android. Presentar un pequeño control de conexión Bluetooth mediante la aplicación Android por medio de la voz. Encender los leds por medio de la aplicación Android, dándole indicaciones por medio del color .

18 Material a utilizar

19 Diagrama esquemático

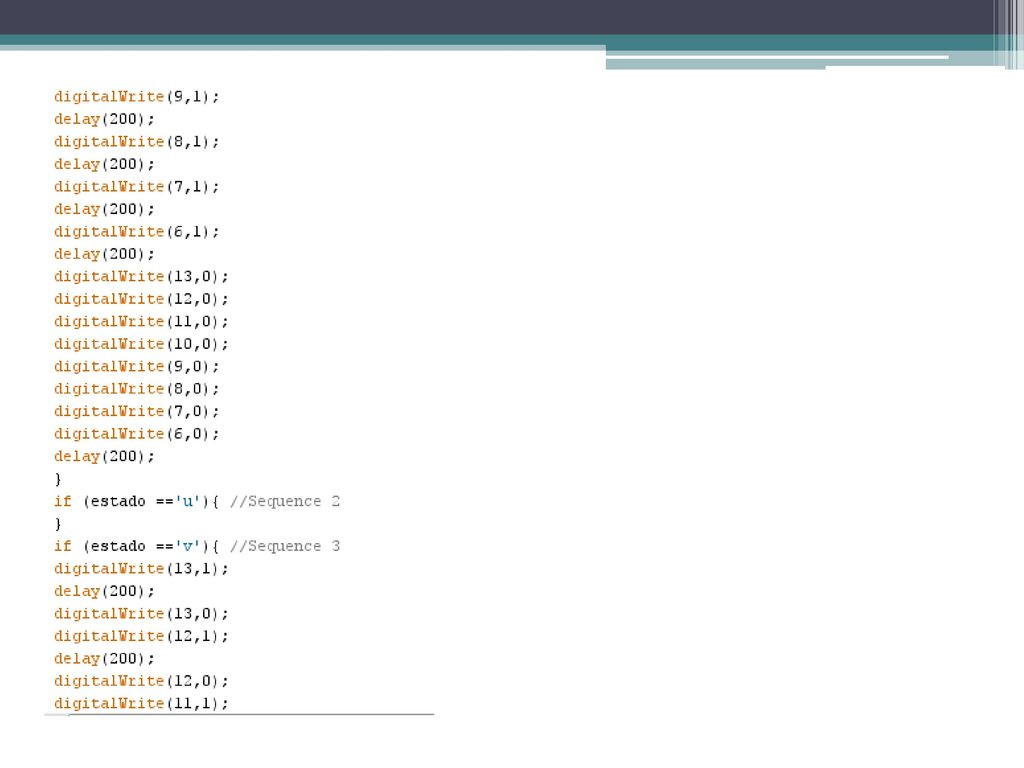

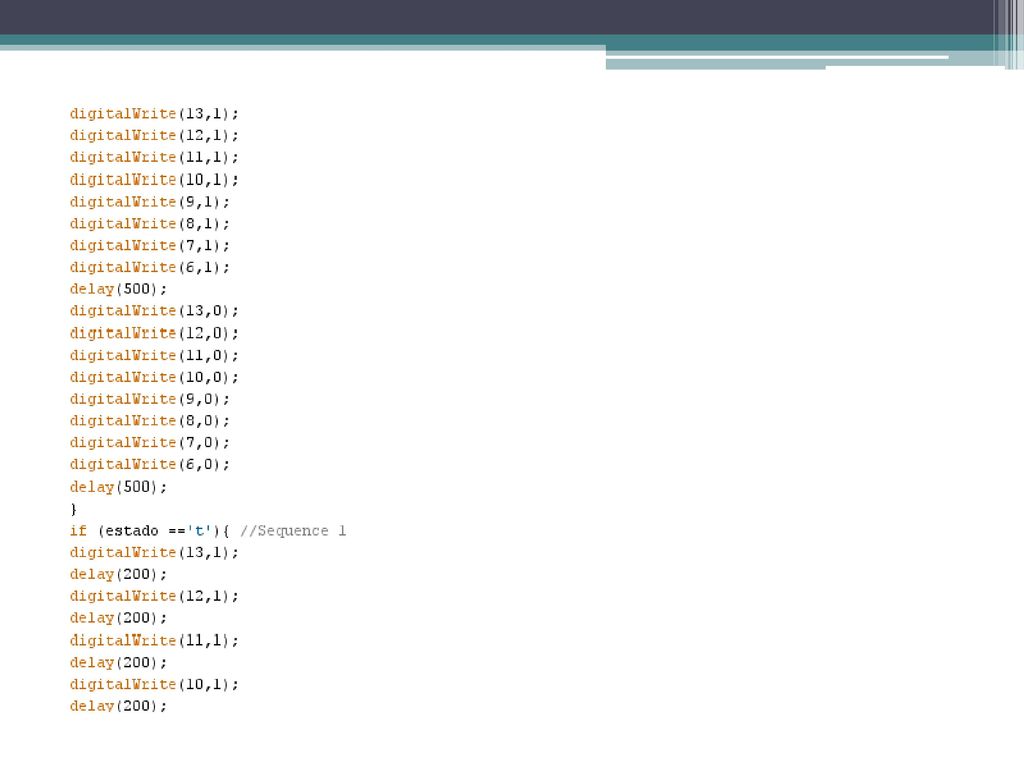

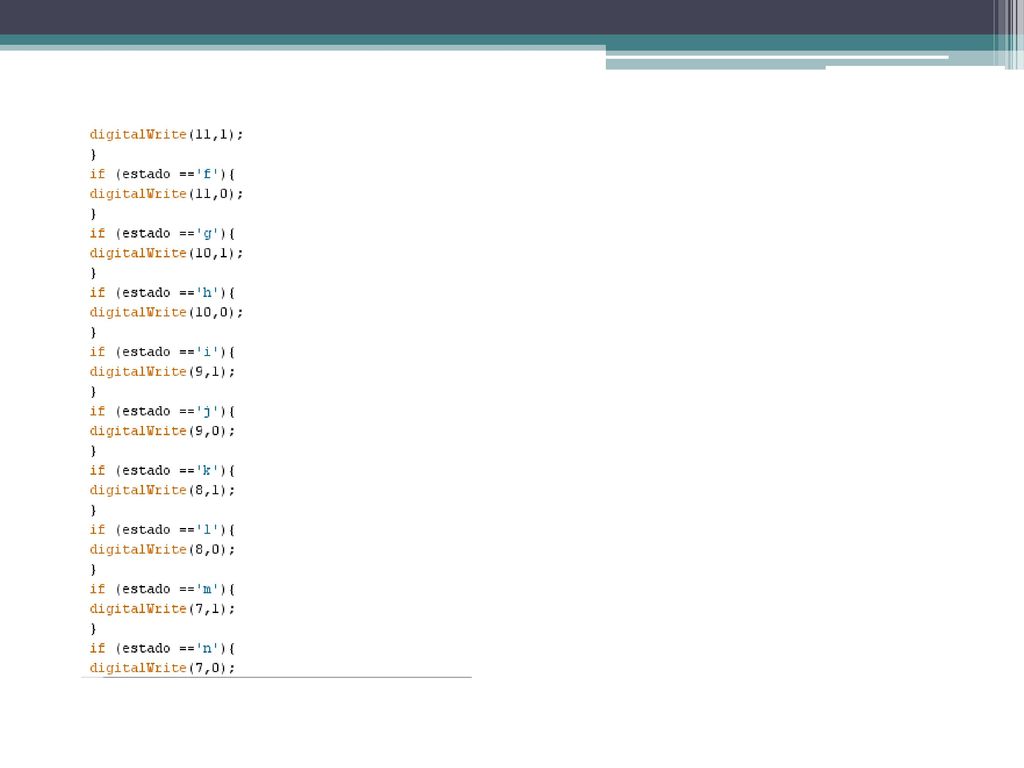

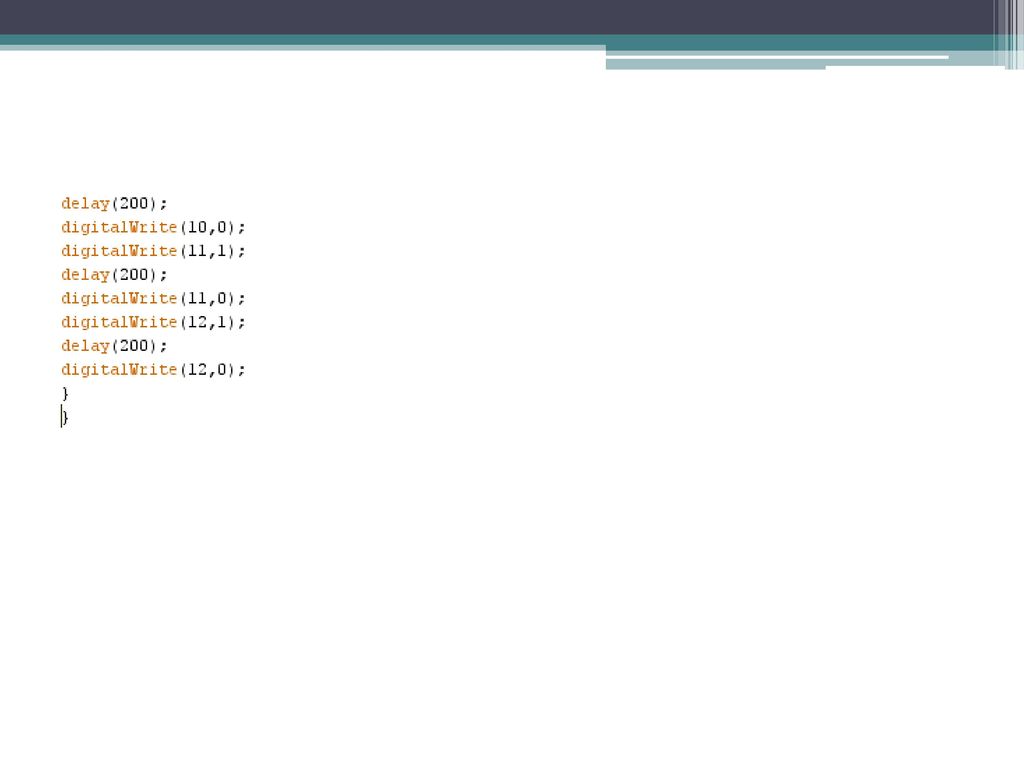

20 Programación Arduino

21

22

23

24

25

26

27 Circuito eléctrico
