EL ORDENADOR Y SUS COMPONENTES

Presentación del tema: "EL ORDENADOR Y SUS COMPONENTES"— Transcripción de la presentación:

1 EL ORDENADOR Y SUS COMPONENTES

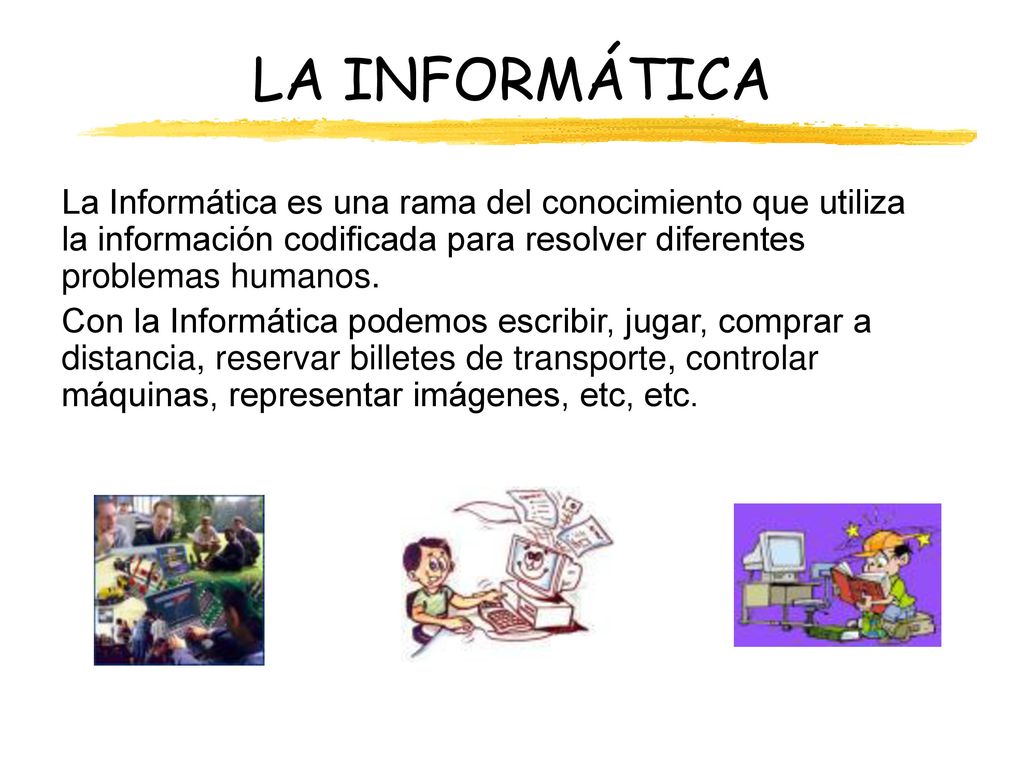

2 LA INFORMÁTICA La Informática es una rama del conocimiento que utiliza la información codificada para resolver diferentes problemas humanos. Con la Informática podemos escribir, jugar, comprar a distancia, reservar billetes de transporte, controlar máquinas, representar imágenes, etc, etc.

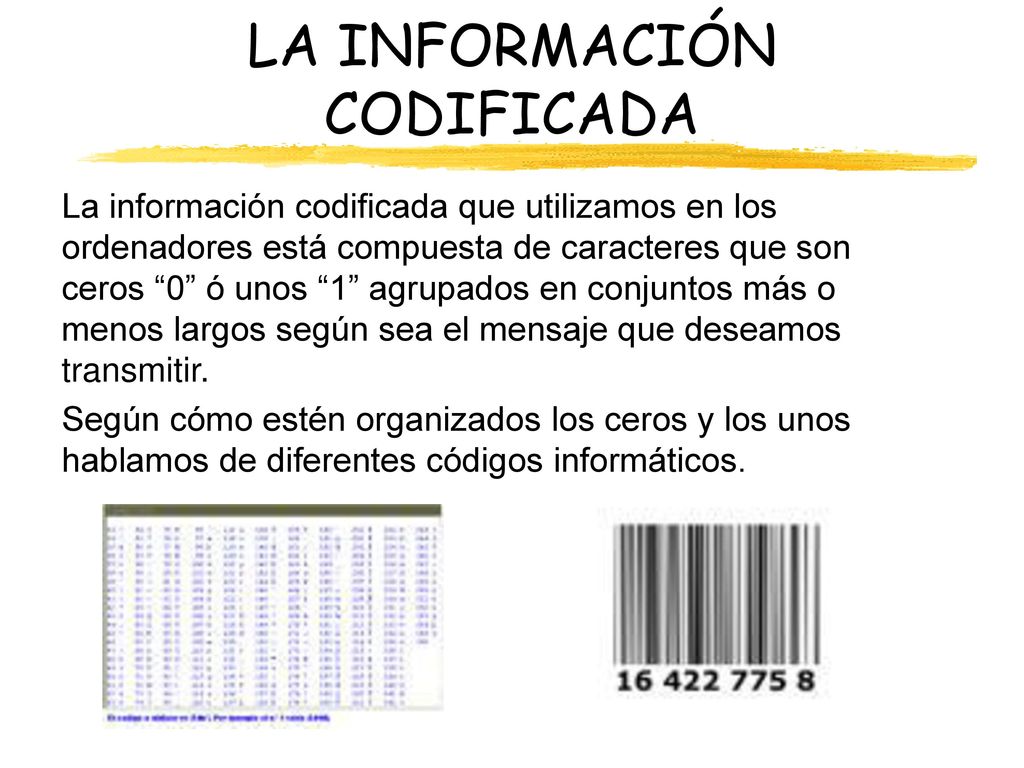

3 LA INFORMACIÓN CODIFICADA
La información codificada que utilizamos en los ordenadores está compuesta de caracteres que son ceros “0” ó unos “1” agrupados en conjuntos más o menos largos según sea el mensaje que deseamos transmitir. Según cómo estén organizados los ceros y los unos hablamos de diferentes códigos informáticos.

4 UNIDADES DE MEDIDA DE LA INFORMACIÓN
En los ordenadores la unidad de medida de la información es el “bit”, que representa un carácter ó “dígito binario”, es decir, un 0 ó un 1 Al conjunto de 8 bits se le denomina “byte” Unidad de medida Equivalencia 1 bit Un 0 ó un 1 1 byte 8 bits 1 quilobyte (Kb) 1024 bytes 1 megabyte (Mb) 1024 kb 1 giga byte (Gb) 1024 Mb

5 HARDWARE Y SOFTWARE El hardware (la máquina) es el conjunto de componentes físicos que componen el ordenador. Software (el programa) es el conjunto de instrucciones utilizadas por el ordenador

6 LOS PERIFÉRICOS SALIDA: ENTRADA: Reciben información del ordenador.
Monitor Impresora Altavoces Otros periféricos. ENTRADA: Introducen información al ordenador. Teclado Ratón Scanner Micrófono Cámara de fotos, vídeo Dispositivos de juegos, game pads, joysticks.

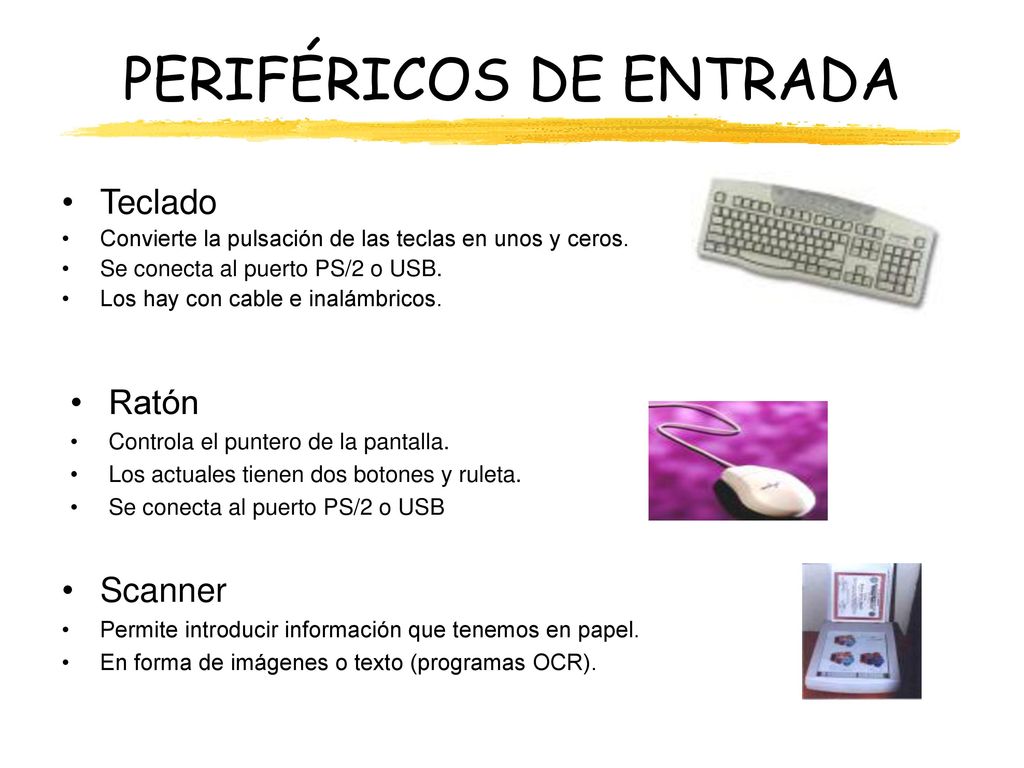

7 PERIFÉRICOS DE ENTRADA
Teclado Convierte la pulsación de las teclas en unos y ceros. Se conecta al puerto PS/2 o USB. Los hay con cable e inalámbricos. Ratón Controla el puntero de la pantalla. Los actuales tienen dos botones y ruleta. Se conecta al puerto PS/2 o USB Scanner Permite introducir información que tenemos en papel. En forma de imágenes o texto (programas OCR).

8 PERIFÉRICOS DE ENTRADA
Micrófono Se conecta a la tarjeta de sonido o a la placa base. Palancas para videojuegos Se conectan al puerto USB Videocámaras

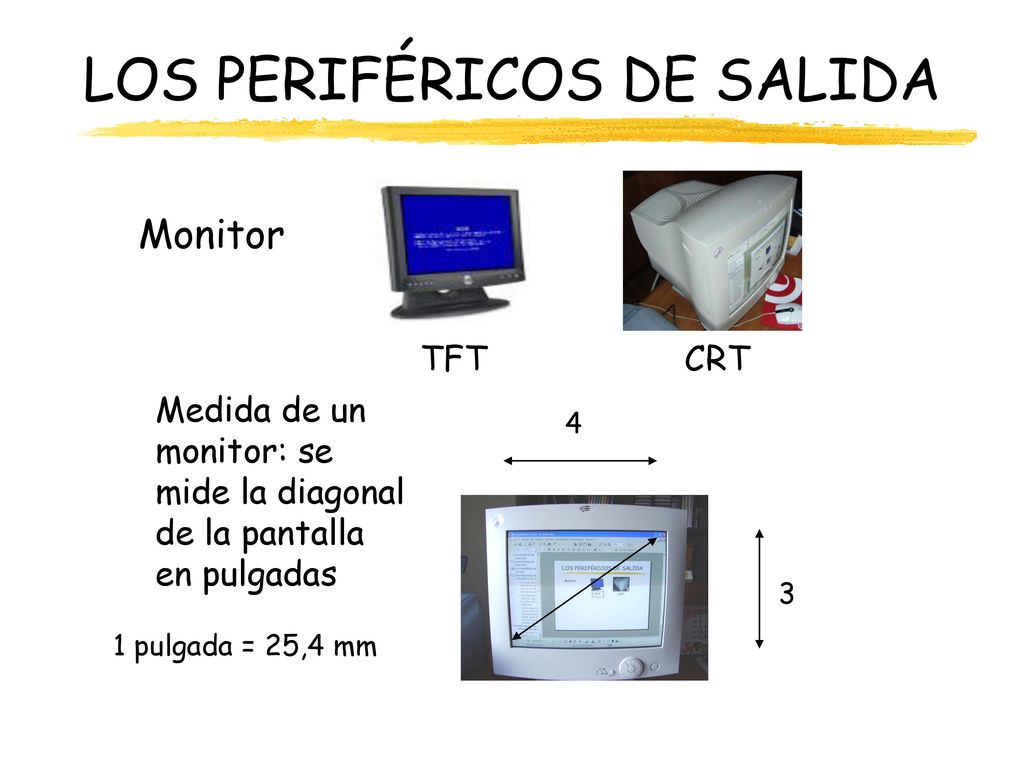

9 LOS PERIFÉRICOS DE SALIDA
Monitor TFT CRT Medida de un monitor: se mide la diagonal de la pantalla en pulgadas 4 3 1 pulgada = 25,4 mm

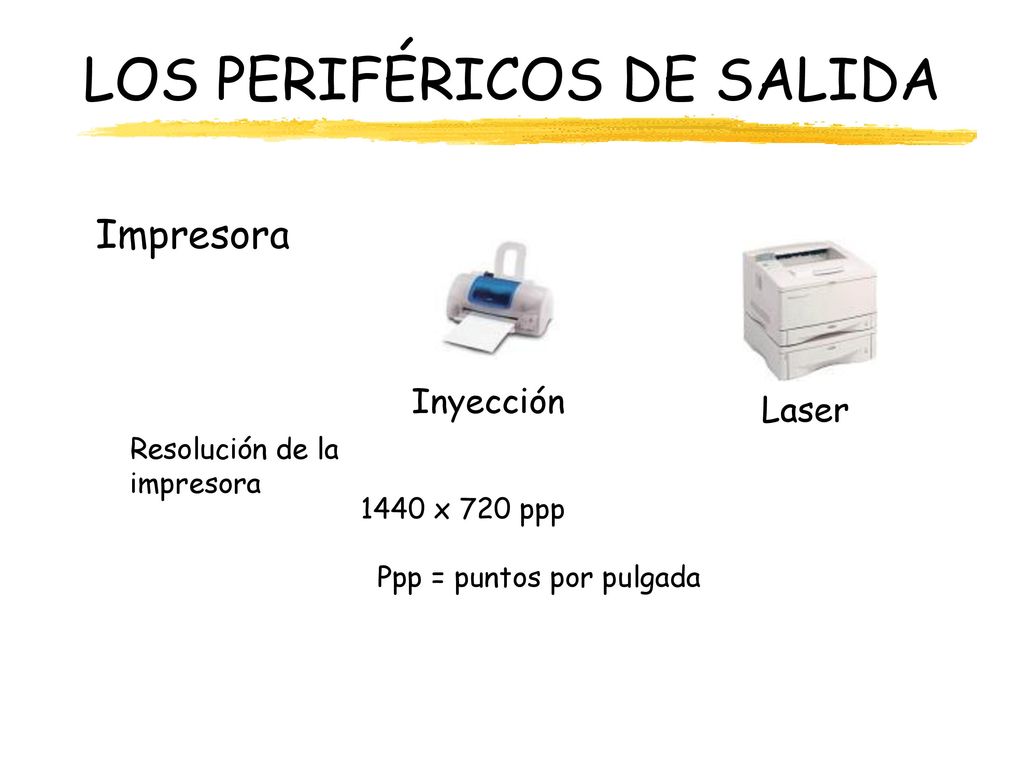

10 LOS PERIFÉRICOS DE SALIDA
Impresora Inyección Laser Resolución de la impresora 1440 x 720 ppp Ppp = puntos por pulgada

11 PERIFÉRICOS DE ENTRADA/ SALIDA
PERIFÉRICOS SALIDA Altavoces: Sistema 2.0 Sistema 2.1 Stereo + bajos. Sistema 5.1 (home cinemas, 5 altavoces más bajos. PERIFÉRICOS DE ENTRADA/ SALIDA EQUIPO MULTIFUNCIÓN MODEM

12 UNA MIRADA AL INTERIOR DE “LA TORRE” O “CAJA” O “CPU”
ESTOS SON LOS PRINCIPALES COMPONENTES INTERNOS DEL PC (PERSONAL COMPUTER): FUENTE DE ALIMENTACIÓN PLACA BASE UNIDADES DE ALMACENAMIENTO

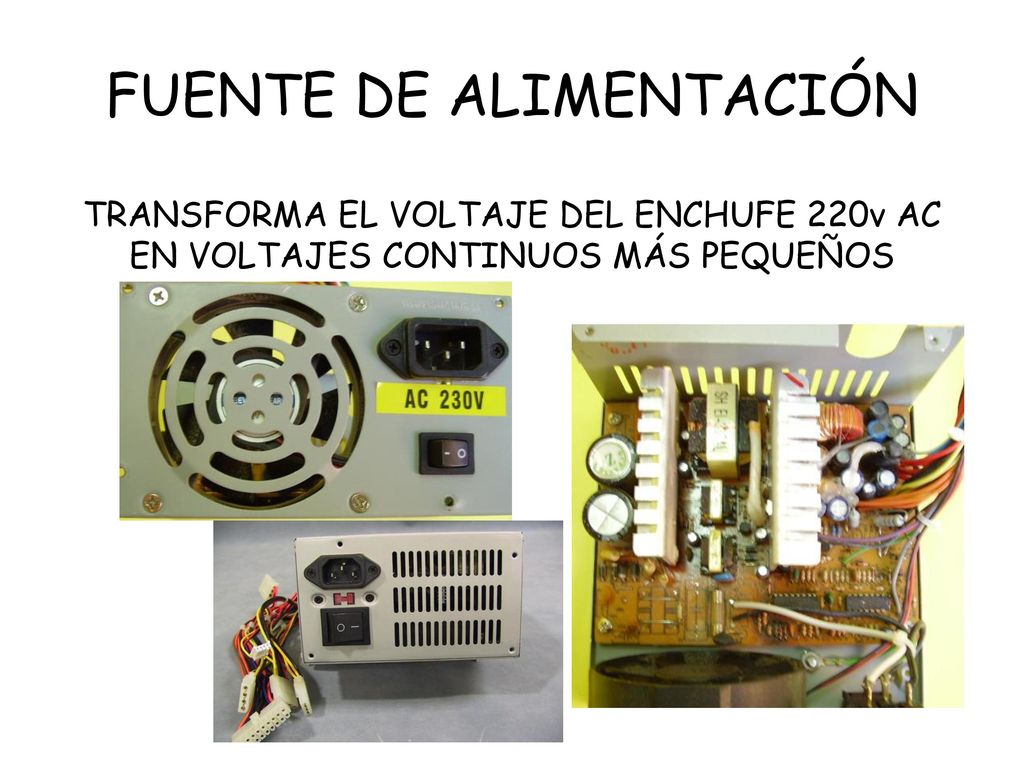

13 FUENTE DE ALIMENTACIÓN
TRANSFORMA EL VOLTAJE DEL ENCHUFE 220v AC EN VOLTAJES CONTINUOS MÁS PEQUEÑOS

14 LA PLACA BASE Es el soporte sobre el cual se instalan los diferentes chips y los demás elementos que forman parte del ordenador.

15 LA PLACA BASE disquetera Batería Puertos BIOS Ranuras de expansión RAM
Chipset IDE Zócalo microprocesador

16 LA PLACA BASE

17 LA PLACA BASE

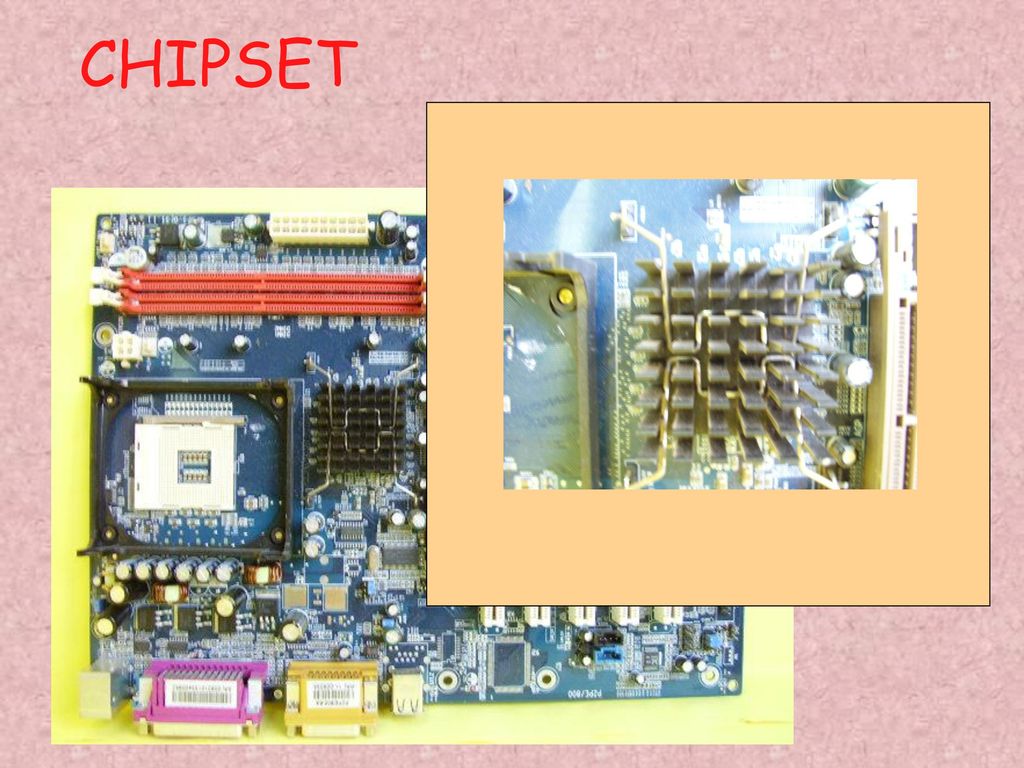

18 CHIPSET

19 BIOS Y BATERÍA

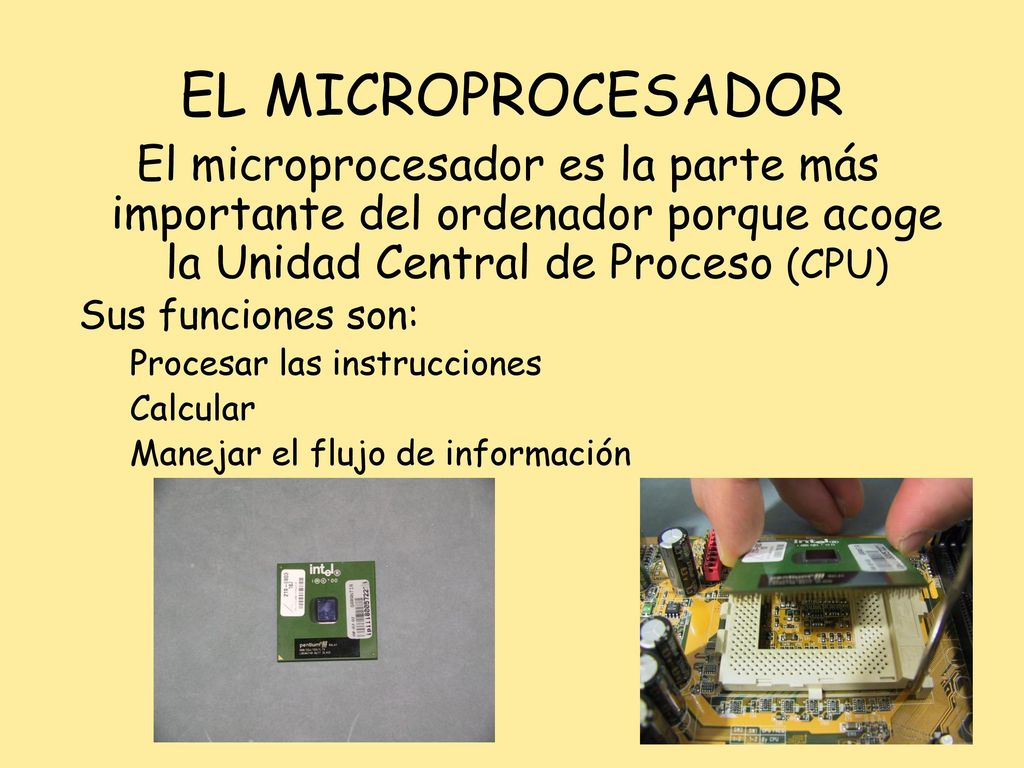

20 EL MICROPROCESADOR El microprocesador es la parte más importante del ordenador porque acoge la Unidad Central de Proceso (CPU) Sus funciones son: Procesar las instrucciones Calcular Manejar el flujo de información

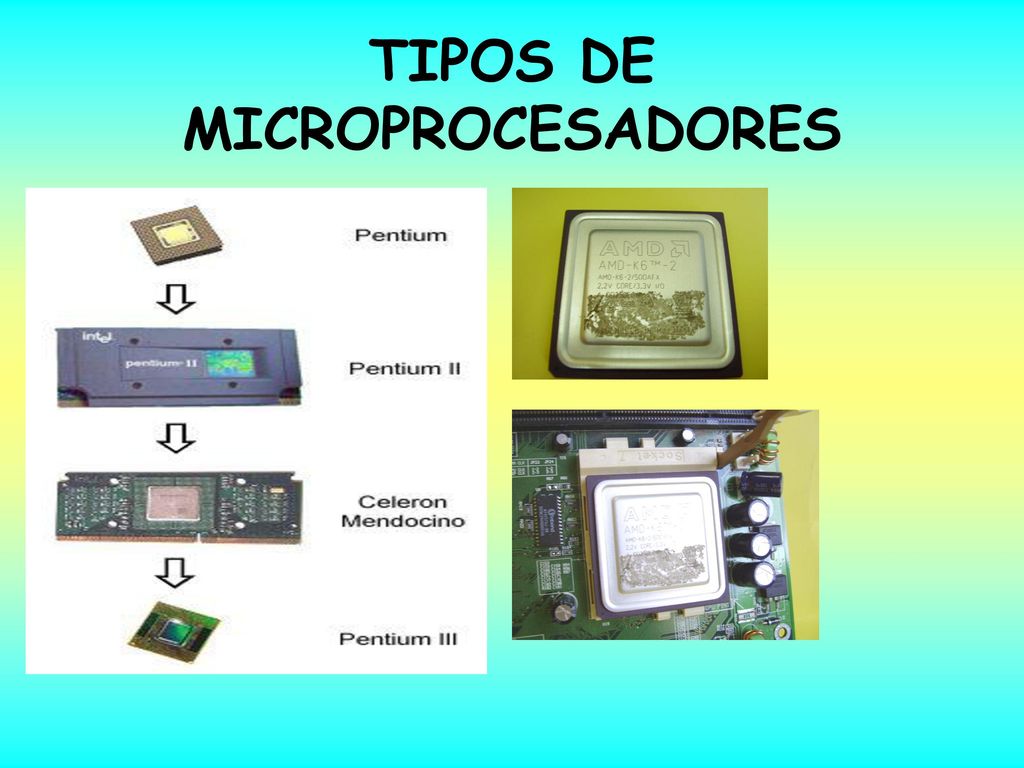

21 TIPOS DE MICROPROCESADORES

22 MICROS

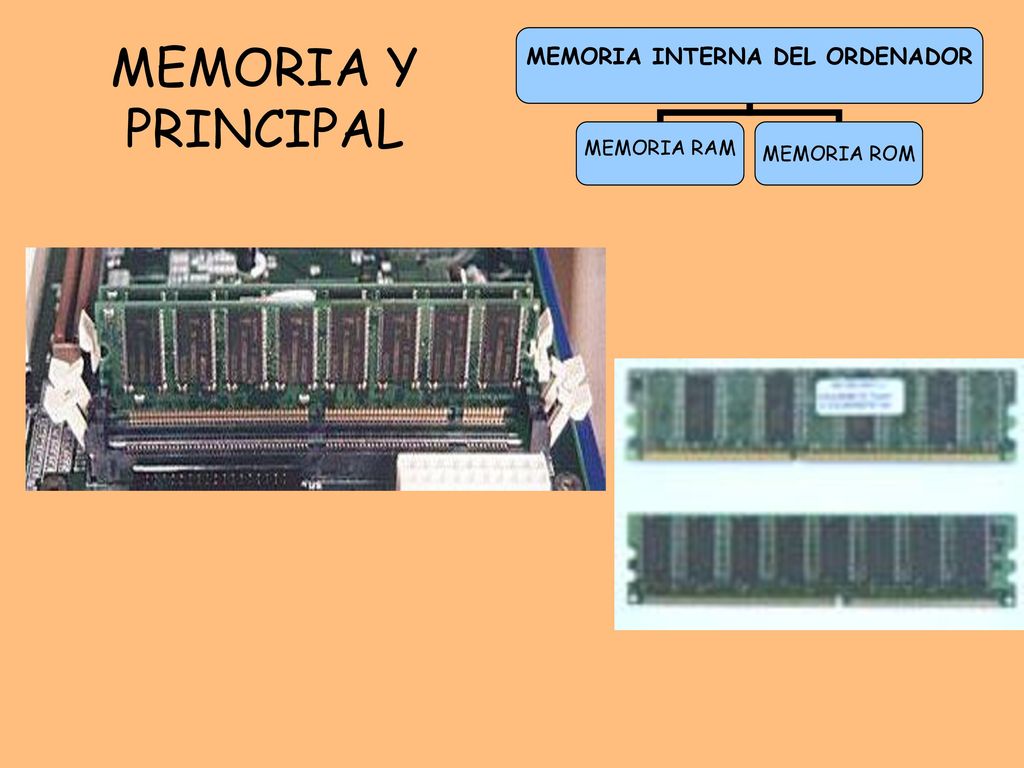

23 MEMORIA Y PRINCIPAL

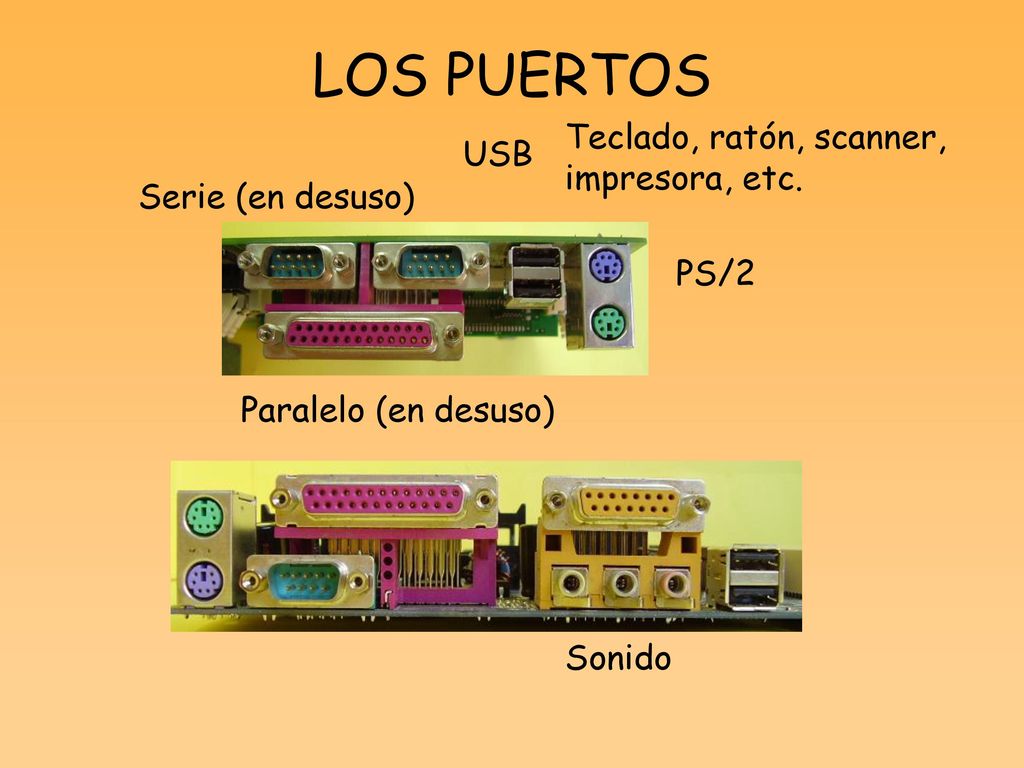

24 LOS PUERTOS Teclado, ratón, scanner, impresora, etc. USB
Serie (en desuso) PS/2 Paralelo (en desuso) Sonido

25 RANURAS DE EXPANSIÓN Tarjetas de expansión ISA PCI AGP

26 Se conectan a las ranuras de expansión
TARJETAS DE EXPANSIÓN Son unas tarjetas de circuitos impresos que aumentan las funciones de un ordenador Se conectan a las ranuras de expansión

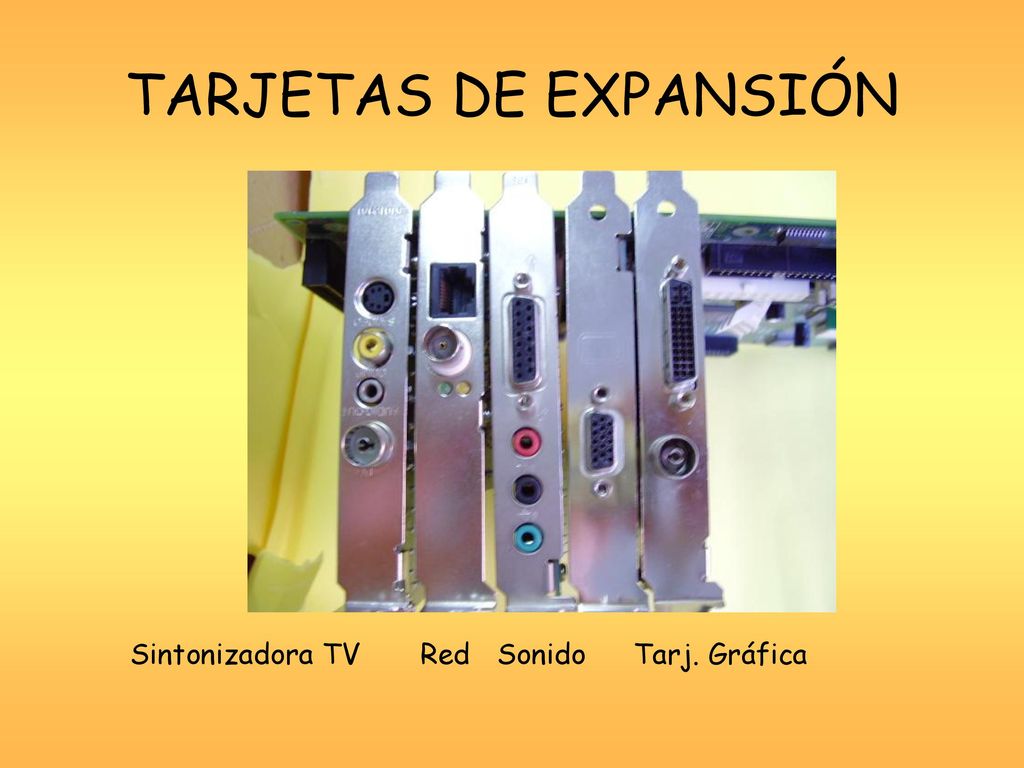

27 TARJETAS DE EXPANSIÓN Sintonizadora TV Red Sonido Tarj. Gráfica

28 DISCO DURO Es un dispositivo de almacenamiento de datos, que utiliza tecnología magnética.

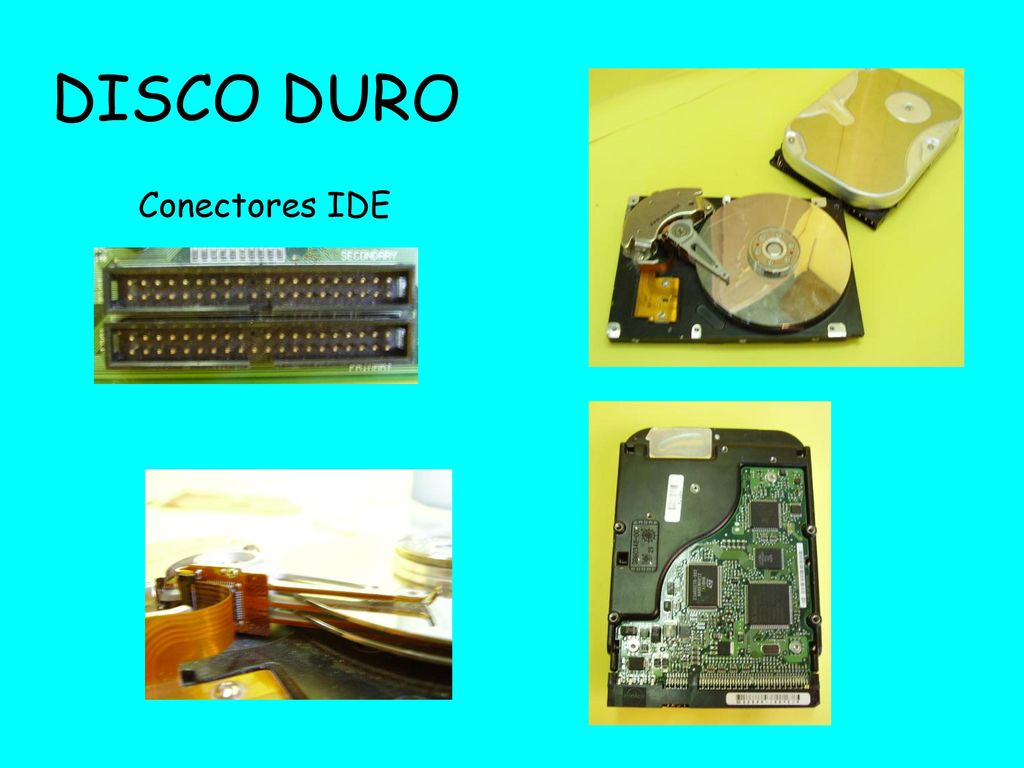

29 DISCO DURO Conectores IDE

30 UNIDAD DE DISCO O DISQUETERA
Es el dispositivo que, utilizando la tecnología magnética, permite leer y grabar información en los discos flexibles o disquetes.

31 UNIDADES ÓPTICAS LASER

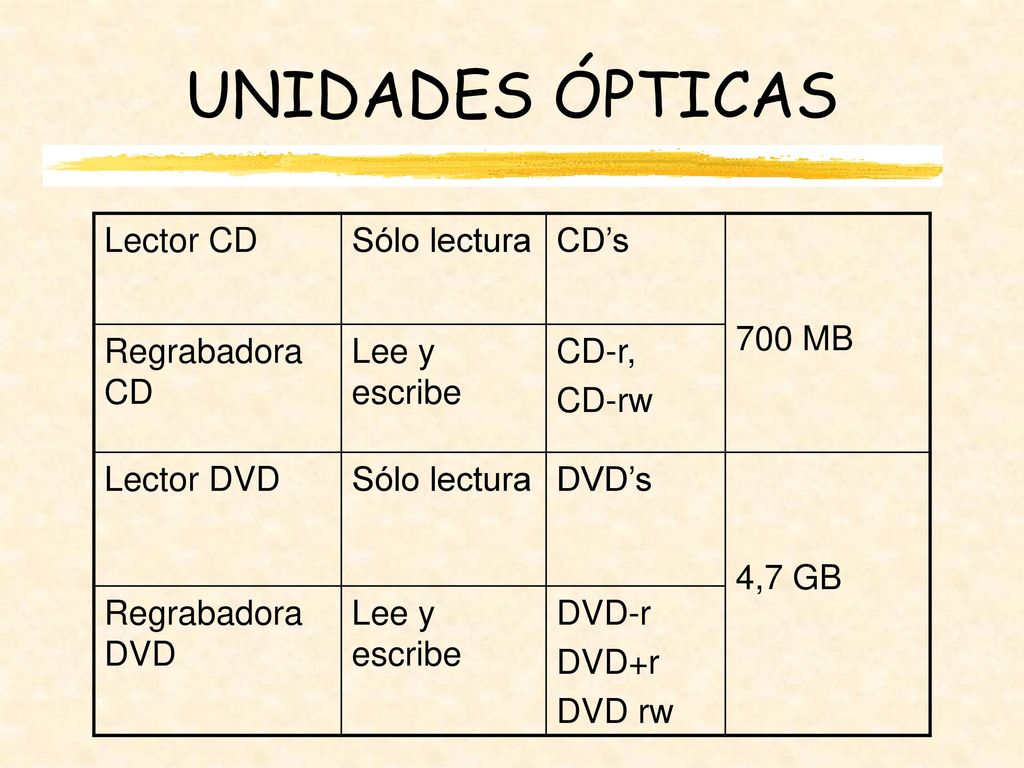

32 UNIDADES ÓPTICAS Lector CD Sólo lectura CD’s 700 MB Regrabadora CD
Lee y escribe CD-r, CD-rw Lector DVD DVD’s 4,7 GB Regrabadora DVD DVD-r DVD+r DVD rw

33 SISTEMAS DE ALMACENAMIENTO
