Racer 3D
2
Requisitos Conceptos de graficación en 3D: Cámara virtual.
Iluminación. Representación de cuerpos en 3D (modelado). Materiales. Interacción de la luz con los materiales. Transformaciones en 3D (proyecciones, traslaciones, rotaciones, escalamiento). Proyecciones 3D a 2D. Universidad de Sonora
3
Requisitos Se pueden eliminar los requisitos que se refieren al modelado, materiales y luz (puntos 2 a 5) usando imágenes (“impostores”). Universidad de Sonora
4

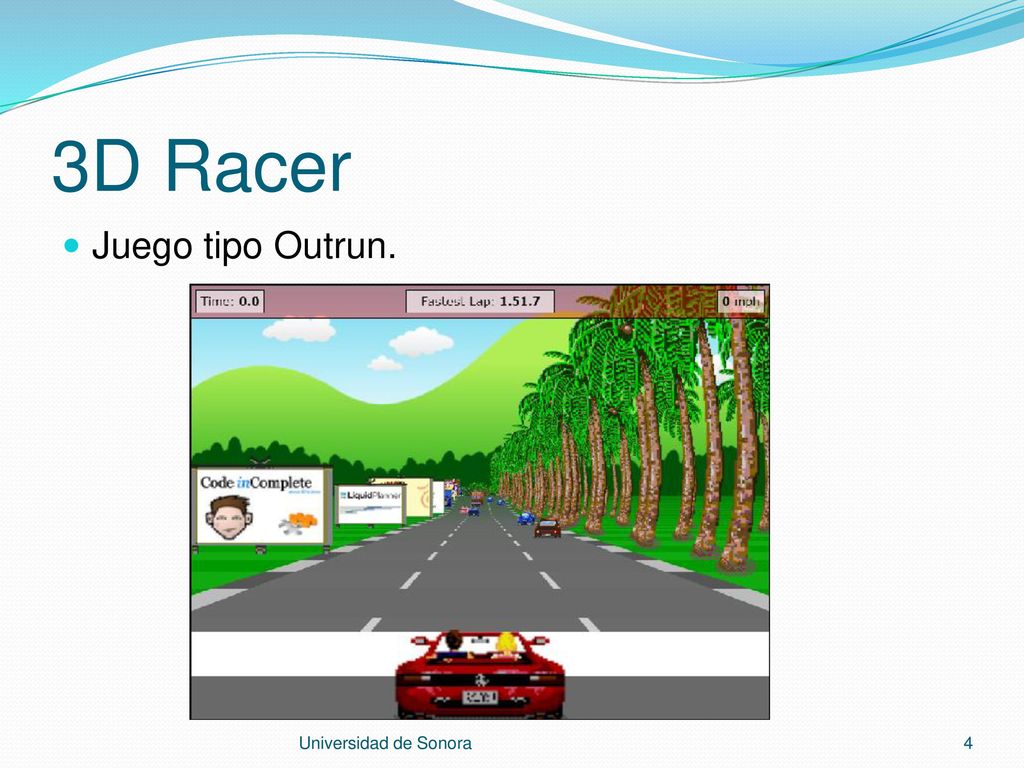

3D Racer Juego tipo Outrun. Universidad de Sonora
5
Características Sensación 3D. Carretera con curvas.
El auto del conductor se controla con el sensor de gravedad. El auto acelera automáticamente y se frena al chocar con otros autos o si se sale de la carretera. No está completo: no hay forma de ganar ni de perder, no hay un número de vueltas, etc. Universidad de Sonora
6
Características Se cuenta con imágenes para el fondo:
Universidad de Sonora
7
Características Y para los objetos (sprites): Universidad de Sonora
8

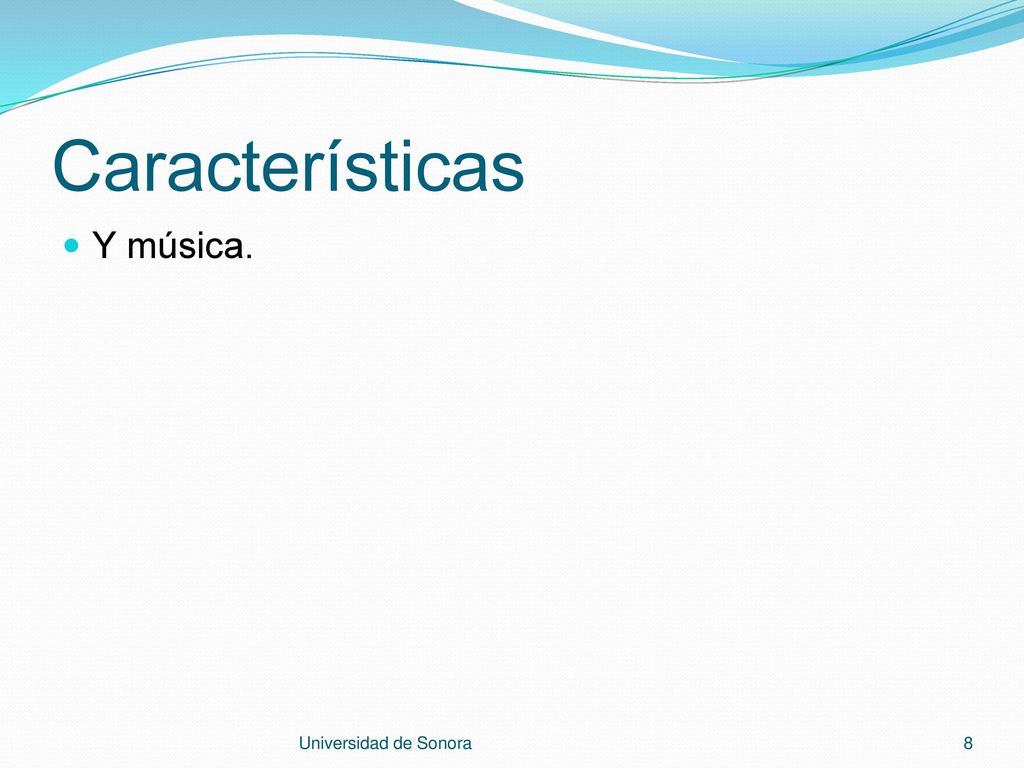

Características Y música. Universidad de Sonora
9
Sistemas de coordenadas
Por conveniencia se manejan los siguientes sistemas de coordenadas: Sistema de coordenadas del mundo. Sistema de coordenadas de la cámara. Sistema de coordenadas de dispositivo (o del plano de proyección). Sistema de coordenadas de la pantalla. Universidad de Sonora
10
Coordenadas del mundo. 3D, es decir, con 3 ejes: x, y, z.
El origen es un punto arbitrario. La cámara virtual y típicamente los objetos se definen en este sistema. La cámara se define con dos puntos, el look-from y el look-at, y un vector up que apunta hacia “arriba.” Por ejemplo, la cámara puede estar (look-from) en (0, 0, -1) y mirando (look-at) a (0, 0, 0) con un vector de up de (0, 1, 0). Universidad de Sonora
11
Coordenadas de la cámara
3D, es decir, con 3 ejes: x, y, z. El origen está dado por la posición (look-from) de la cámara. Uno de los ejes, típicamente z, está alineado con el vector formado por look-from y look-at. Hay una pantalla virtual (plano) frente a la cámara. Si la cámara está en el origen (0, 0, 0), el centro de la pantalla puede estar en (0, 0, 1). Universidad de Sonora
12
Coordenadas de proyección
2D, es decir, con dos ejes: x, y. Los puntos (x, y) están en el plano de proyección que está situado frente a la cámara. El origen está en el centro del plano. x va de -1 a 1. y va de -1 a 1. Universidad de Sonora
13

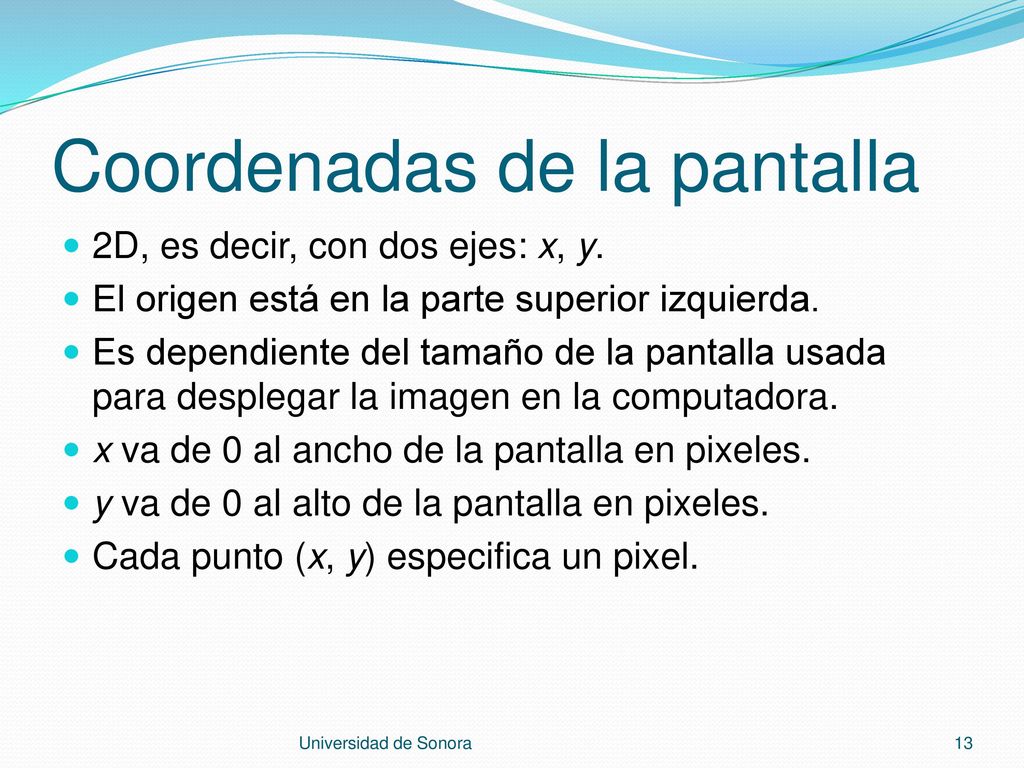

Coordenadas de la pantalla
2D, es decir, con dos ejes: x, y. El origen está en la parte superior izquierda. Es dependiente del tamaño de la pantalla usada para desplegar la imagen en la computadora. x va de 0 al ancho de la pantalla en pixeles. y va de 0 al alto de la pantalla en pixeles. Cada punto (x, y) especifica un pixel. Universidad de Sonora
14

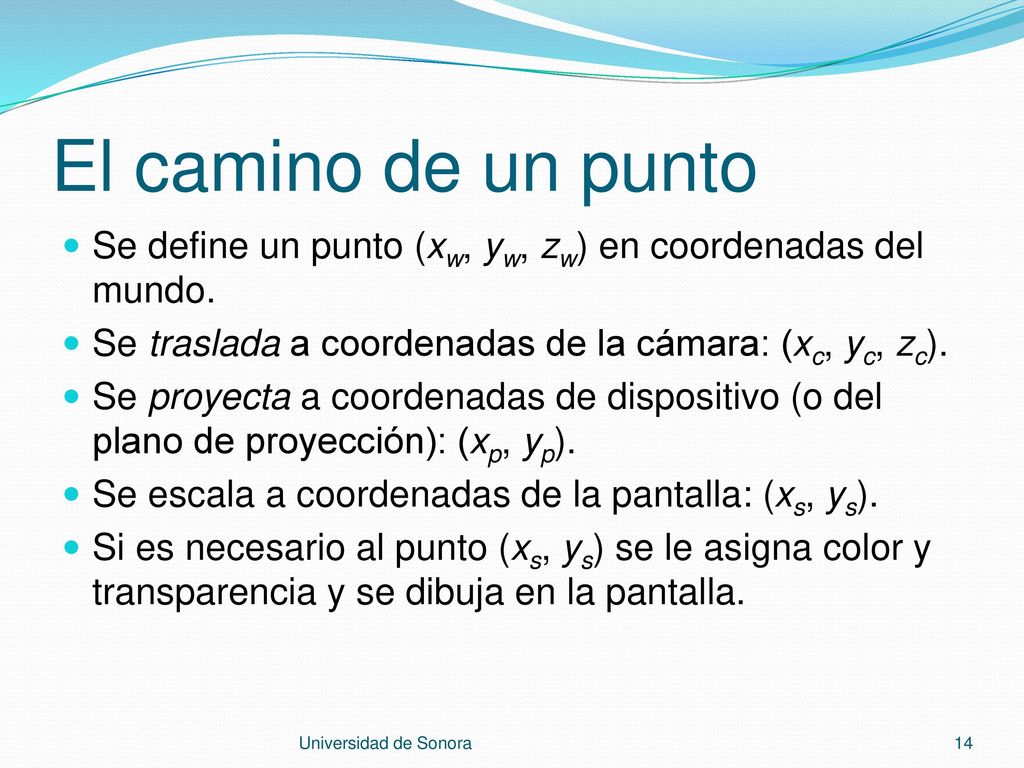

El camino de un punto Se define un punto (xw, yw, zw) en coordenadas del mundo. Se traslada a coordenadas de la cámara: (xc, yc, zc). Se proyecta a coordenadas de dispositivo (o del plano de proyección): (xp, yp). Se escala a coordenadas de la pantalla: (xs, ys). Si es necesario al punto (xs, ys) se le asigna color y transparencia y se dibuja en la pantalla. Universidad de Sonora
15
El camino de un punto Fuente: Universidad de Sonora
16
El camino de un punto Fuente: Universidad de Sonora
17

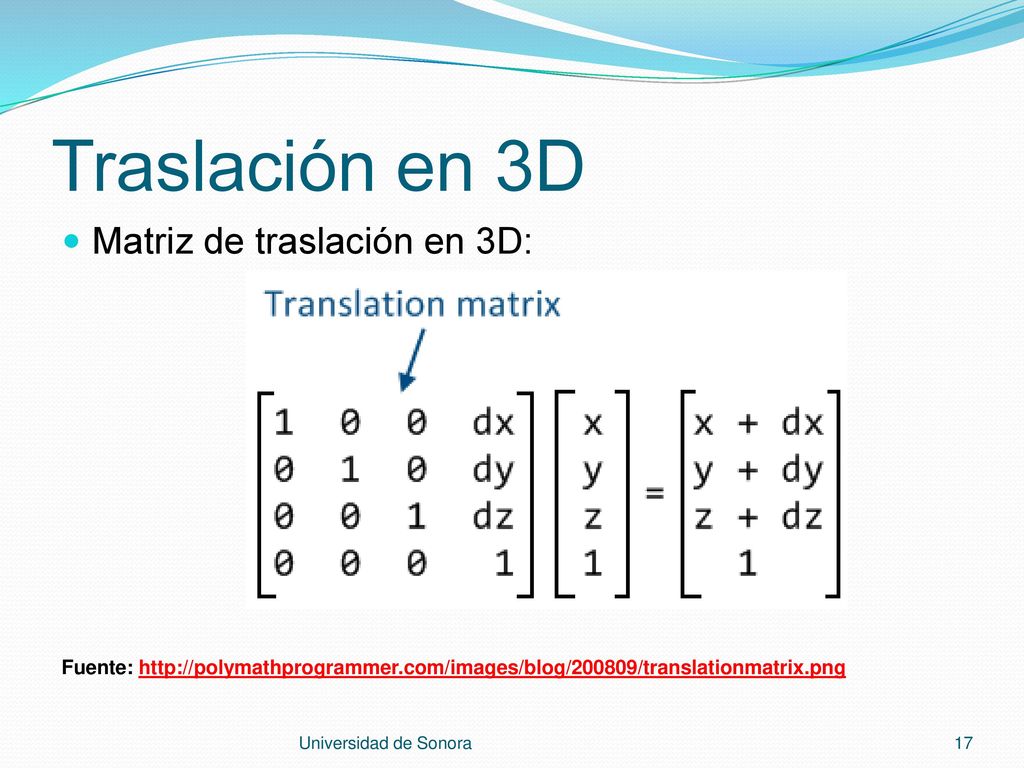

Traslación en 3D Matriz de traslación en 3D:
Fuente: Universidad de Sonora
18
Proyección 3D a 2D Principales proyecciones utilizadas en graficación por computadora: Ortográfica. Las líneas paralelas en 3D se mantienen en la proyección en 2D. Perspectiva. Las líneas paralelas verticales en 3D se unen en un punto en el horizonte (el punto de fuga) en la proyección en 2D. El juego usa proyección perspectiva por ser más “natural.” Universidad de Sonora
19

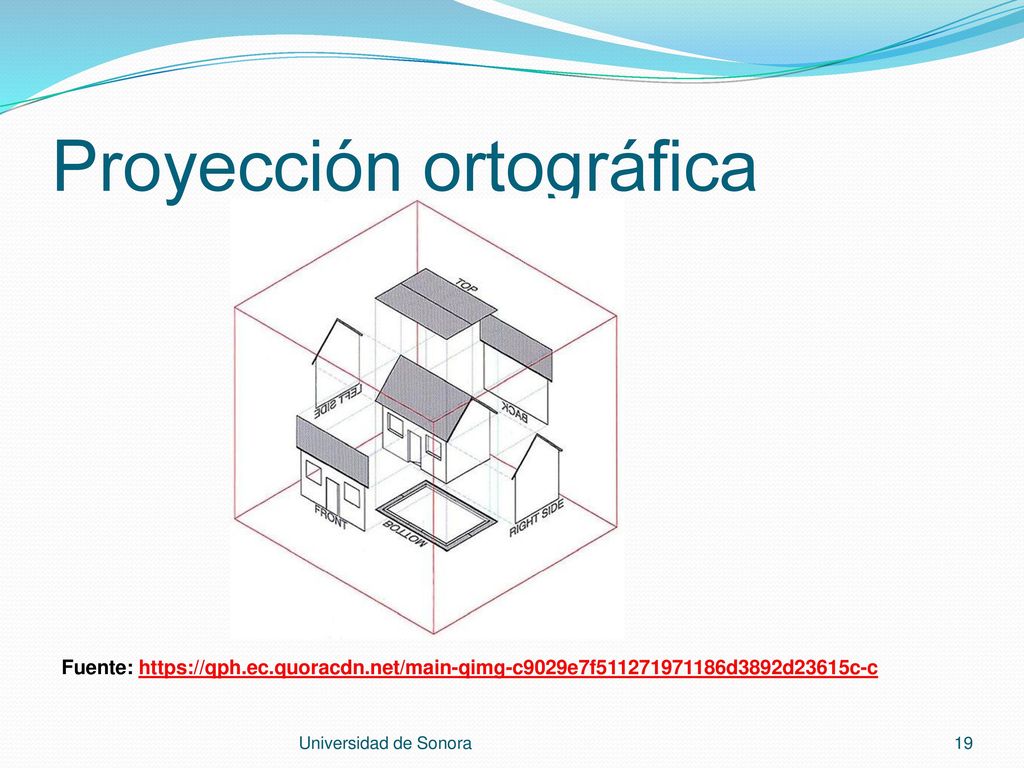

Proyección ortográfica
Fuente: Universidad de Sonora
20
Proyección perspectiva
Fuente: Universidad de Sonora
21
Proyección perspectiva
Matriz de proyección perspectiva: Dónde D es la distancia entre la cámara virtual y el plano de proyección. Fuente: Universidad de Sonora
22
Escalamiento Matriz de escalamiento en 2D:
Dónde sx y sy son los factores de escala en x y y, respectivamente. Fuente: Universidad de Sonora
23
El camino de un punto Dado un punto (xw, yw, zw) en coordenadas del mundo. Traslación: Dónde la posición de la cámara (punto look-from) es (c.x, c.y, c.z). Universidad de Sonora
24

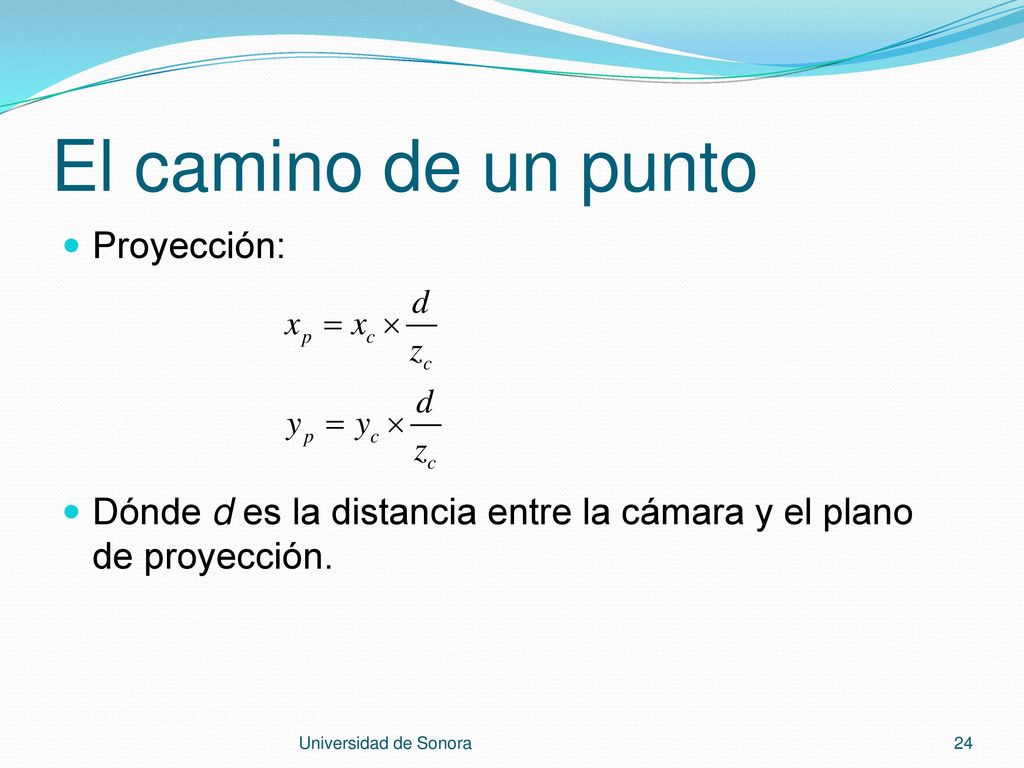

El camino de un punto Proyección:
Dónde d es la distancia entre la cámara y el plano de proyección. Universidad de Sonora
25

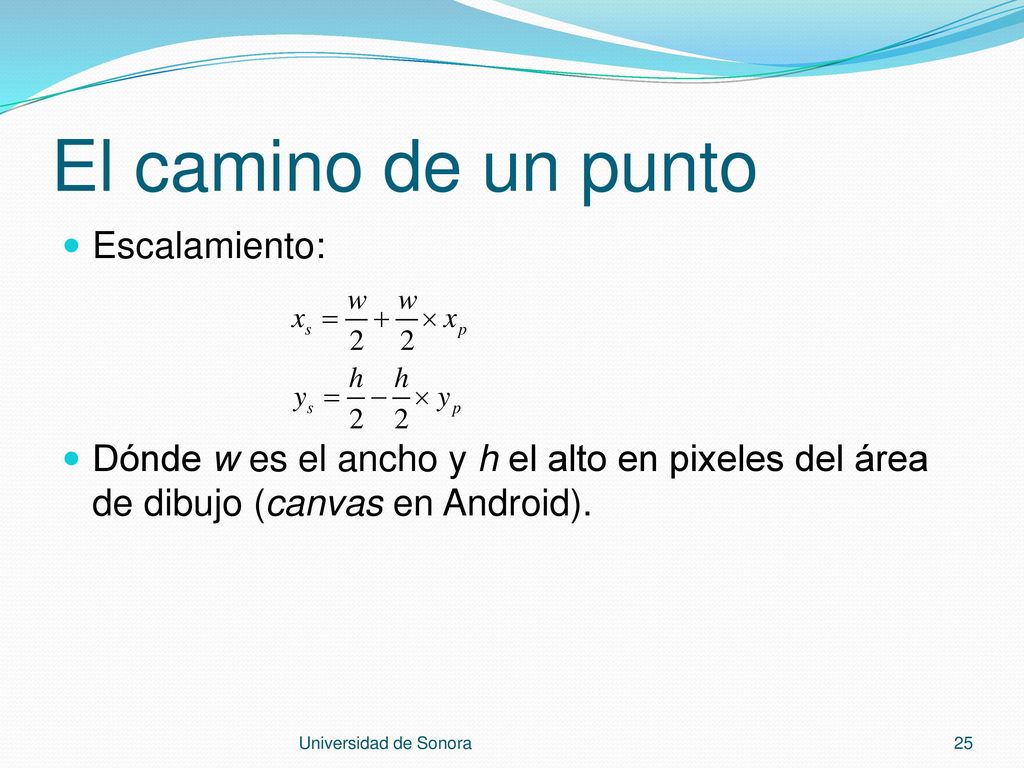

El camino de un punto Escalamiento:
Dónde w es el ancho y h el alto en pixeles del área de dibujo (canvas en Android). Universidad de Sonora
26
Distancia cámara – plano
Dos opciones para calcular la distancia entre la cámara y el plano de proyección: Se puede dejar constante. Se puede definir en función del campo de visión, f. En el segundo caso: Universidad de Sonora
27

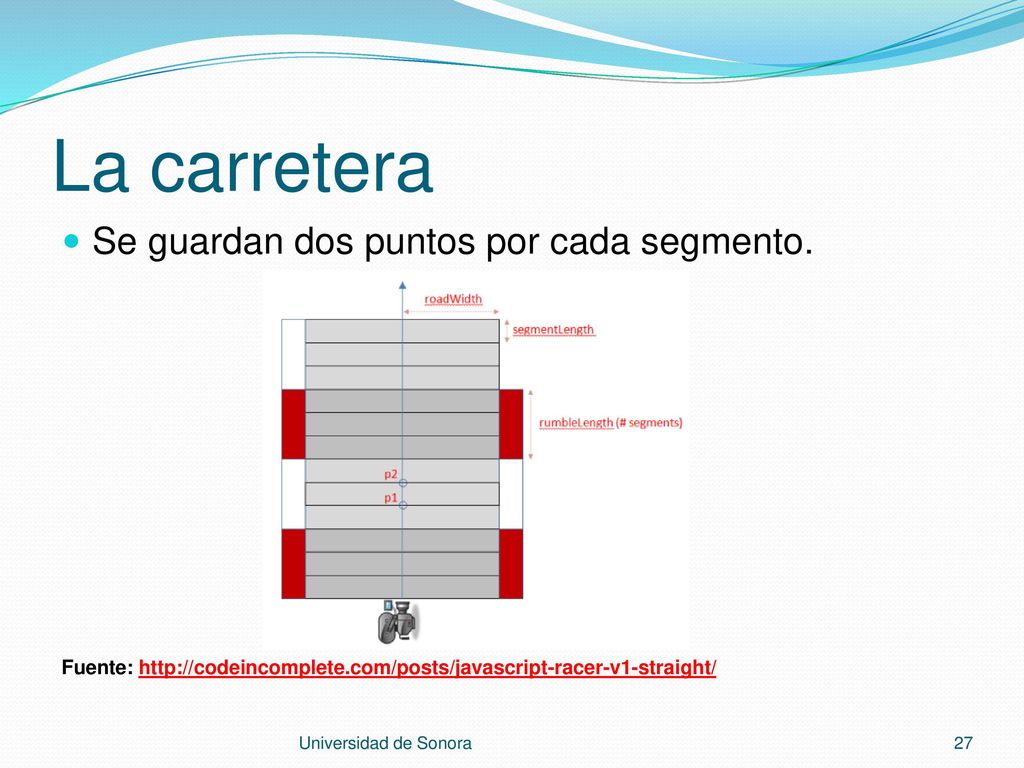

La carretera Se guardan dos puntos por cada segmento.
Fuente: Universidad de Sonora
28
Dibujar la escena Se pinta el fondo.
Se proyecta y escala la carretera y el auto del jugador. Fuente: Universidad de Sonora
29
Ligas Para hacer la carretera con curvas leer este tutorial: Juego completo en JavaScript: Universidad de Sonora
