1 CENTRO NACIONAL COLOMBO ALEMÁN
SISTEMAS DE UNIDADES ASEGURAMIENTO METROLÓGICO INDUSTRIAL ALBEIRO PASTOR RODRÍGUEZ RAMÍREZ CENTRO NACIONAL COLOMBO ALEMÁN

2 Aseguramiento Metrológico Industrial
CONTENIDO INTRODUCCIÓN Fundamentos normativos y legales. Importancia. CONCEPTO Y GENERALIDADES ACERCA DE SISTEMAS DE UNIDADES. Concepto de Sistema de Unidades. Vocabulario de términos relacionados a Sistema de Unidades, según NTC 2194. ALGUNOS SISTEMAS DE UNIDADES Sistema Internacional de Unidades S.I. NTC 1000 Sistema Inglés CONVERSIÓN DE UNIDADES. Concepto de conversión de unidades Algunas equivalencias Procedimientos para realizar conversión de unidades Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

3 Aseguramiento Metrológico Industrial

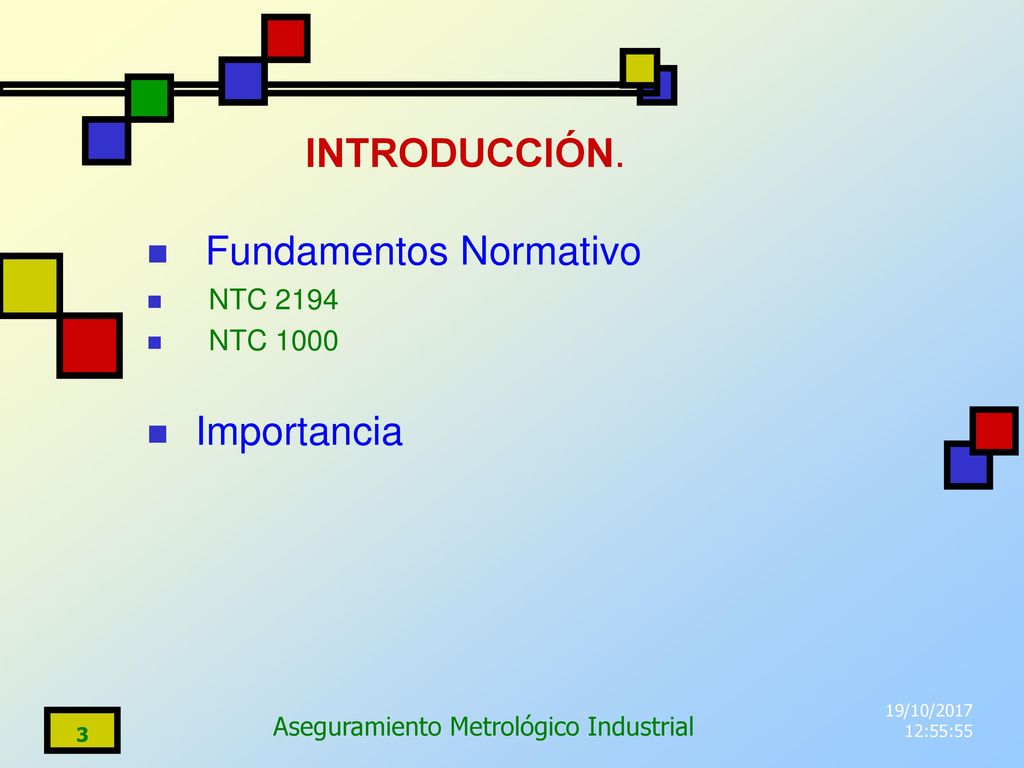

INTRODUCCIÓN. Fundamentos Normativo NTC 2194 NTC 1000 Importancia Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

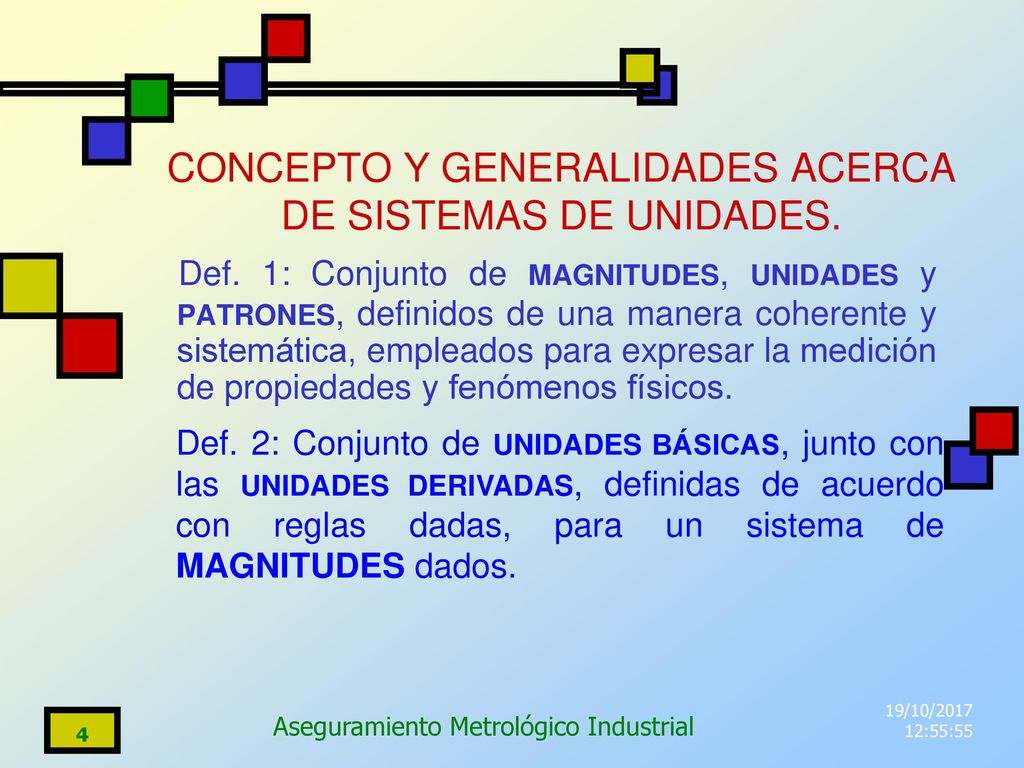

4 CONCEPTO Y GENERALIDADES ACERCA DE SISTEMAS DE UNIDADES.
Def. 1: Conjunto de MAGNITUDES, UNIDADES y PATRONES, definidos de una manera coherente y sistemática, empleados para expresar la medición de propiedades y fenómenos físicos. Def. 2: Conjunto de UNIDADES BÁSICAS, junto con las UNIDADES DERIVADAS, definidas de acuerdo con reglas dadas, para un sistema de MAGNITUDES dados. Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

5 RELACIONADOS A SISTEMA DE UNIDADES
VOCABULARIO DE TÉRMINOS RELACIONADOS A SISTEMA DE UNIDADES MAGNITUD:. Atributo de un fenómeno, cuerpo o sustancia, que es susceptible de ser distinguido cualitativamente y determinado cuantitativamente NOTA: El término 'magnitud' puede referirse a una magnitud en sentido general o a una magnitud particular. Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

6 Aseguramiento Metrológico Industrial

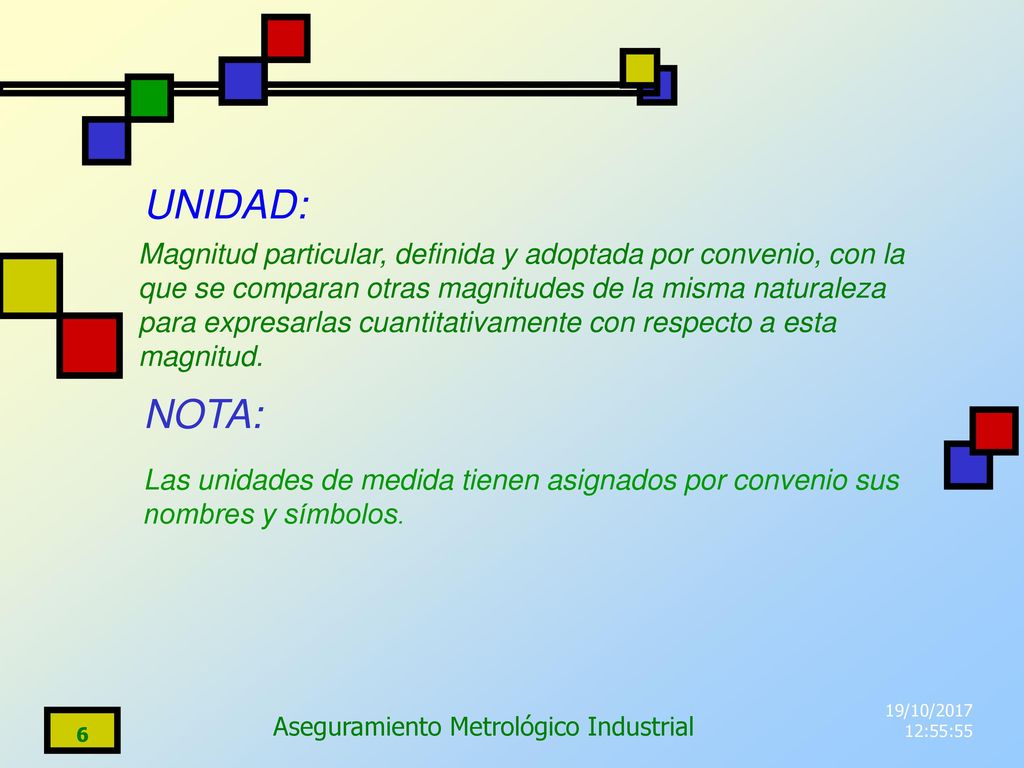

UNIDAD: Magnitud particular, definida y adoptada por convenio, con la que se comparan otras magnitudes de la misma naturaleza para expresarlas cuantitativamente con respecto a esta magnitud. NOTA: Las unidades de medida tienen asignados por convenio sus nombres y símbolos. Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

7 Aseguramiento Metrológico Industrial
PATRÓN: Medida materializada, instrumento de medida, material de referencia o sistema de medida destinado a definir, realizar, conservar o reproducir una unidad o uno o varios valores de una magnitud para que sirvan de referencia. EJEMPLOS: a) Patrón de masa de un kilogramos de 1 kg b) Resistencia patrón de 100 W c) Amperímetro patrón d) Patrón de frecuencia de cesio e) Electrodo de referencia de hidrógeno f) Solución de referencia de cortisol en el suero humano, de concentración certificada Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

8 Aseguramiento Metrológico Industrial
NOTAS: 1. Un conjunto de medidas materializadas o de instrumentos de medida similares que, utilizados conjuntamente, constituyen un patrón, se denomina patrón colectivo. 2. Un conjunto de patrones de valores elegidos que, individualmente o por combinación, proporcionan una serie de valores de magnitudes de la misma naturaleza, se denomina serie de patrones Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

9 Aseguramiento Metrológico Industrial
ALGUNOS SISTEMAS DE UNIDADES SISTEMA INTERNACIONAL DE UNIDADES NTC 1000 SISTEMA INGLÉS Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

10 Aseguramiento Metrológico Industrial
SISTEMA INTERNACIONAL DE UNIDADES Antiguo Sistema Métrico Decimal – SMD. En 1790, a finales de la Revolución Francesa, la Academia de Ciencias de París por encargo de la Asamblea Nacional Francesa presenta la proposición para crear un sistema único de medidas. El 20 de mayo de 1875 se adoptó universalmente el Sistema Métrico Decimal mediante el tratado denominado la Convención del Metro. En 1875 se crea la Conferencia General de Pesas y Medidas, el Comité y la Oficina de Pesas y Medidas. En un principio existieron varios sistemas CGS , MKS, MKSA, MTS. Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

11 Aseguramiento Metrológico Industrial
En 1948 se selecciona el MKS para estudio y en 1954 se establece como sistema de medición. En 1960 denomina Sistema Internacional de Unidades, a este sistema. (XI Conferencia General de Pesas y Medidas-Octubre de 1960) La Conferencia General de Pesas y Medidas, es la máxima autoridad de la metrología científica y es la que aprueba las nuevas definiciones del S.I. y recomienda a los países que lo integren a sus legislaciones. Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

12 Temperatura termodinámica Kelvin K Intensidad de corriente Ampere A
El S.I. establece y define siete magnitudes básicas, sus respectivas unidades y símbolos: MAGNITUD UNIDAD SÍMBOLO Longitud Metro m Masa Kilogramo kg Tiempo Segundo s Temperatura termodinámica Kelvin K Intensidad de corriente Ampere A Intensidad luminosa Candela Cd Cantidad de sustancia Mol mol Metrología Básica 19/10/ :55:2519/10/ :55:25

13 Kilogramo por metro cúbico kg/m3 Frecuencia Hertz Hz(1/s) Velocidad

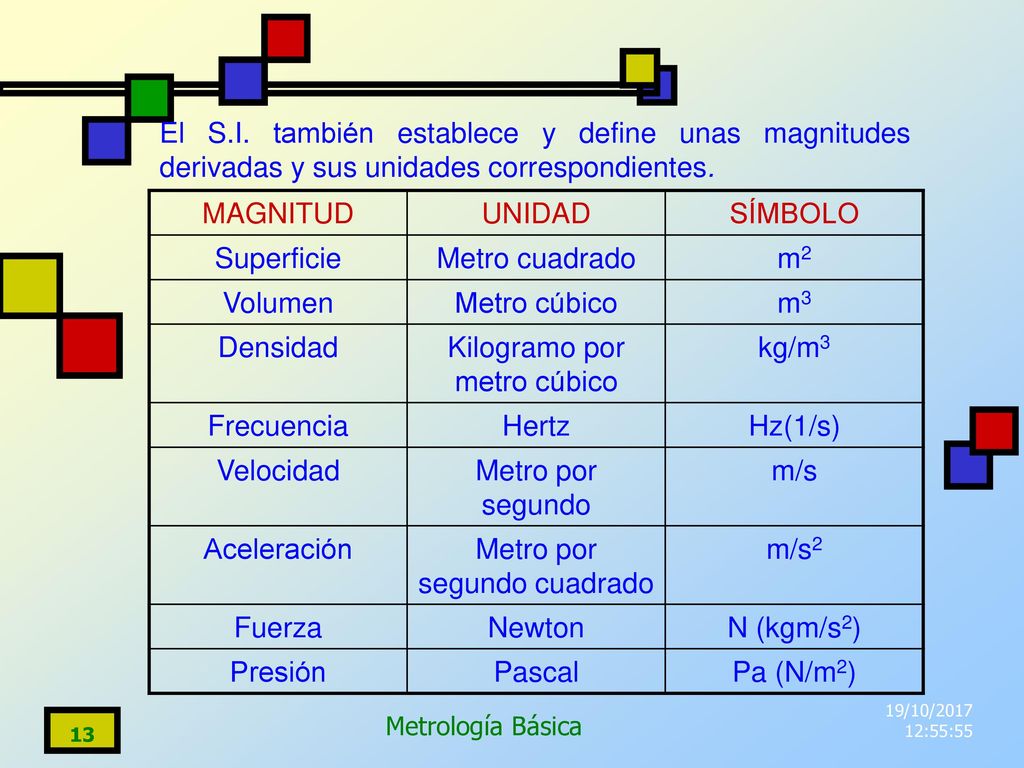

El S.I. también establece y define unas magnitudes derivadas y sus unidades correspondientes. MAGNITUD UNIDAD SÍMBOLO Superficie Metro cuadrado m2 Volumen Metro cúbico m3 Densidad Kilogramo por metro cúbico kg/m3 Frecuencia Hertz Hz(1/s) Velocidad Metro por segundo m/s Aceleración Metro por segundo cuadrado m/s2 Fuerza Newton N (kgm/s2) Presión Pascal Pa (N/m2) Metrología Básica 19/10/ :55:2519/10/ :55:25

14 Capacitancia eléctrica Farad F (C/V) Resistencia eléctrica Ohmio

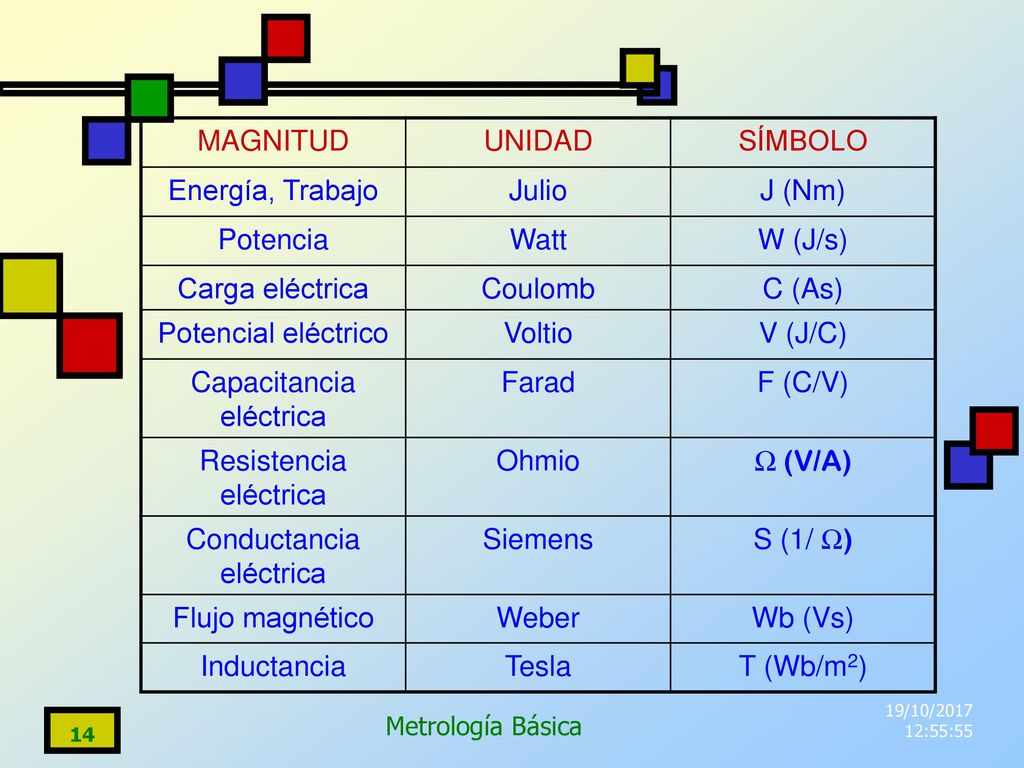

MAGNITUD UNIDAD SÍMBOLO Energía, Trabajo Julio J (Nm) Potencia Watt W (J/s) Carga eléctrica Coulomb C (As) Potencial eléctrico Voltio V (J/C) Capacitancia eléctrica Farad F (C/V) Resistencia eléctrica Ohmio Ω (V/A) Conductancia eléctrica Siemens S (1/ Ω) Flujo magnético Weber Wb (Vs) Inductancia Tesla T (Wb/m2) Metrología Básica 19/10/ :55:2519/10/ :55:25

15 Prefijos Griegos Para múltiplos Para submúltiplos
De igual manera el S.I. establece unas unidades secundarias, las cuales corresponden a los múltiplos y submúltiplos de las unidades básicas y derivadas: Prefijos Griegos Para múltiplos Para submúltiplos Prefijo Símbolo Factor Yotta Y 1024 Zetta Z 1021 Exa E 1018 Peta P 1015 Tera T 1012 Giga G 109 Mega M 106 Kilo k 103 Hecto H 102 Deca da (D) 101 Prefijo Símbolo Factor Deci d 10-1 Centi C 10-2 Mili m 10-3 Micro u 10-6 Nano n 10-9 Pico p 10-12 Femto f 10-15 Atto a 10-18 Zepto z 10-21 Yocto y 10-24 Metrología Básica 19/10/ :55:2519/10/ :55:25

16 SISTEMA INGLÉS El sistema de Unidades Británico o Inglés aunque ya no está considerado por la BIPM (Bureau Internacional des poids et Mesures), aún se usa bastante y es muy frecuente encontrar elementos mecánicos en pulgadas, pies, roscas withworth, etc., pues son parte de maquinas de origen norteamericano y del reino unido. Metrología Básica 19/10/ :55:2519/10/ :55:25

17 Aseguramiento Metrológico Industrial

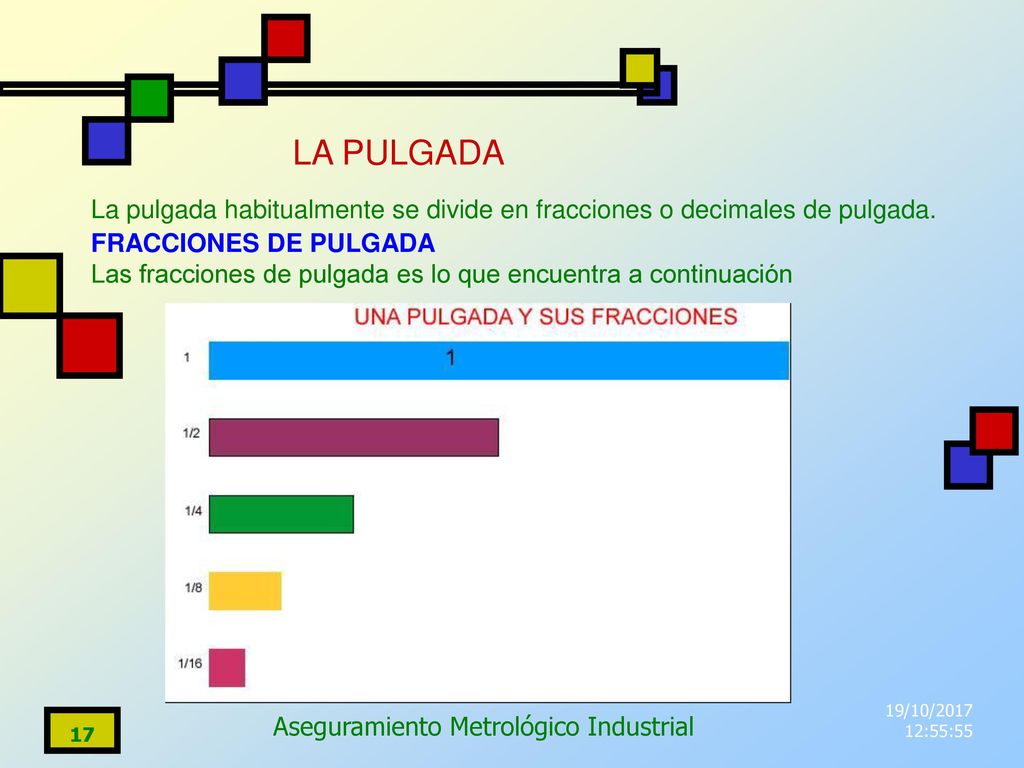

LA PULGADA La pulgada habitualmente se divide en fracciones o decimales de pulgada. FRACCIONES DE PULGADA Las fracciones de pulgada es lo que encuentra a continuación Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

18 Aseguramiento Metrológico Industrial
DECIMALES DE PULGADAS. Los decimales de pulgadas pueden ser: Décimas de pulgadas: La pulgada se divide en diez partes iguales Centésimas de pulgadas: La pulgada se divide en cien partes iguales Milésimas de pulgadas: La pulgada se divide en mil partes iguales 0,1 in Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

19 CONVERSIÓN DE UNIDADES
Consiste en expresar una medida en otra con otra unidad correspondiente a la misma magnitud y de la misma naturaleza, ya sea en el mismo sistema de unidad o en otro sistema con el cual se ha establecido la homologación correspondiente. Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

20 Aseguramiento Metrológico Industrial
CONVERSIÓN DE UNIDADES ALGUNAS UNIDADES Y SUS EQUIVALENCIAS. Longitud UNIDAD EQUIVALENCIA mm cm m in ft 1 0,1 0,001 0,03937 0,003281 10 0,01 0,3937 0,03281 1000 100 39,37 3,281 25,4 2,54 0,0254 0,0833 304,8 30,48 0,3048 12 Un micrómetro (µm) equivale a 0,001 mm Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

21 Aseguramiento Metrológico Industrial

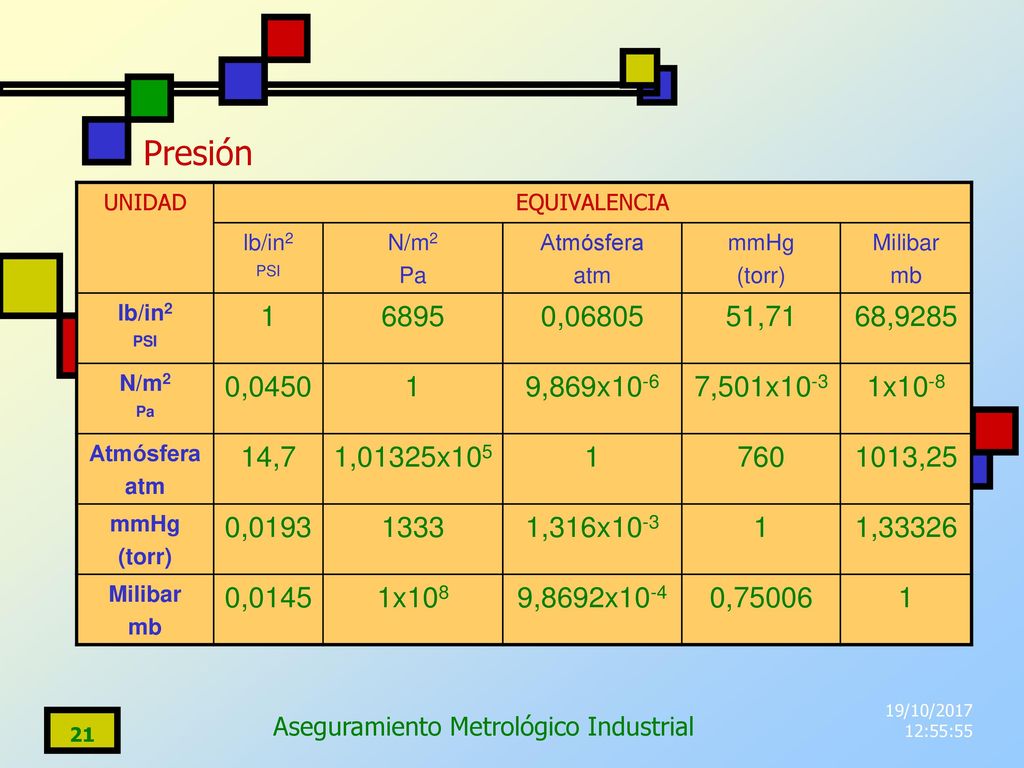

Presión UNIDAD EQUIVALENCIA lb/in2 PSI N/m2 Pa Atmósfera atm mmHg (torr) Milibar mb 1 6895 0,06805 51,71 68,9285 0,0450 9,869x10-6 7,501x10-3 1x10-8 14,7 1,01325x105 760 1013,25 0,0193 1333 1,316x10-3 1,33326 0,0145 1x108 9,8692x10-4 0,75006 Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

22 PROCEDIMIENTOS PARA CONVERSIÓN DE UNIDADES
Aplicando tablas de conversión Aplicando regla de tres Aplicando factores de conversión Aplicando Software o Programas Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25

23 Aseguramiento Metrológico Industrial
FIN DE LA PRESENTACIÓN. ¡GRACIAS! Aseguramiento Metrológico Industrial 19/10/ :55:2519/10/ :55:25
