PROYECTO FINAL DE CARRERA GRADO EN ING. MECÁNICA
Título: Diseño de reductor de 150 Nm de par de salida y relación de velocidades 7.1 Presentado por: Noelia Martínez buendia Dirigido por: manuel tur valiente
2

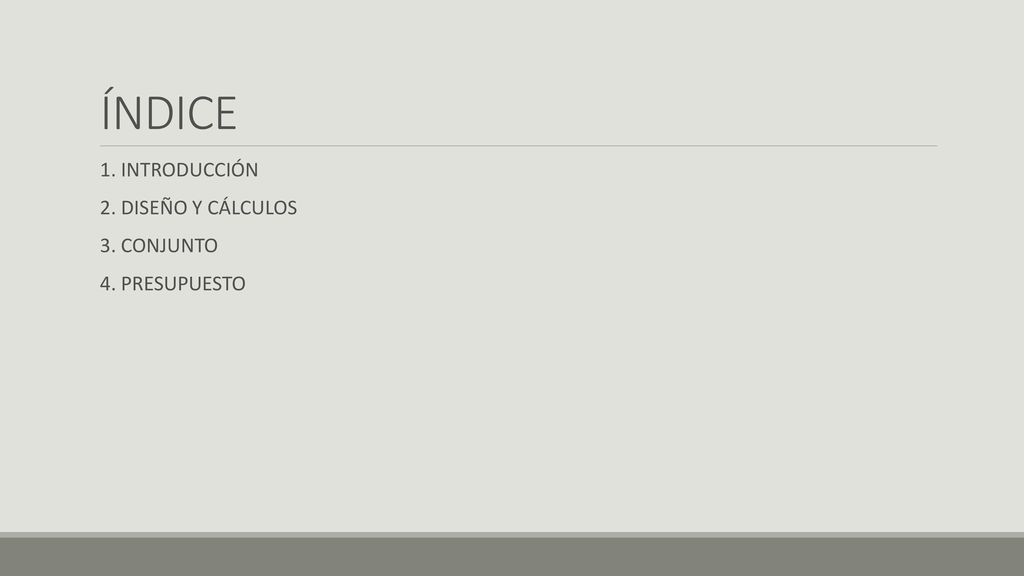

ÍNDICE 1. INTRODUCCIÓN 2. DISEÑO Y CÁLCULOS 3. CONJUNTO 4. PRESUPUESTO
3

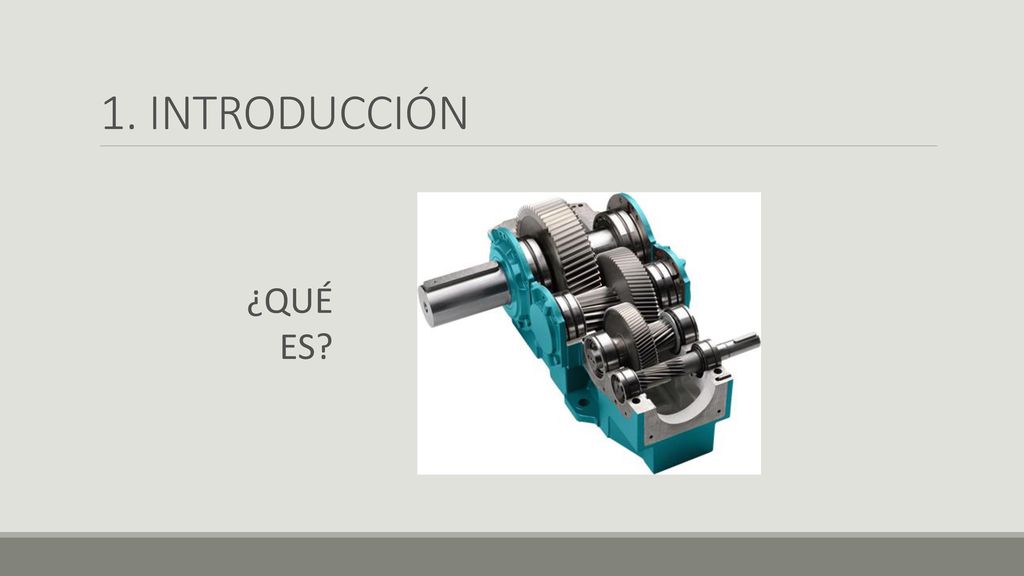

1. INTRODUCCIÓN ¿QUÉ ES?
4

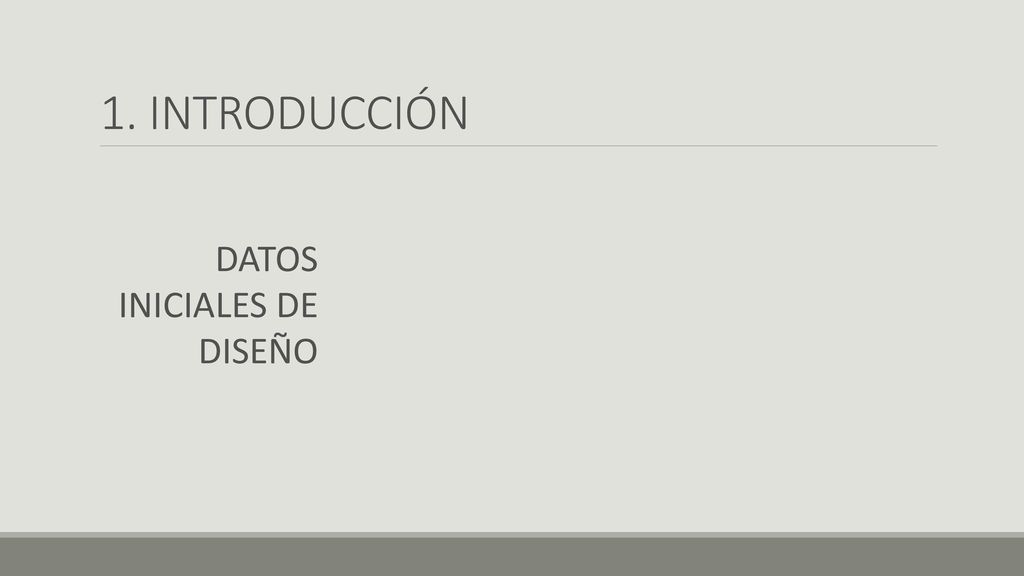

1. INTRODUCCIÓN DATOS INICIALES DE DISEÑO
5

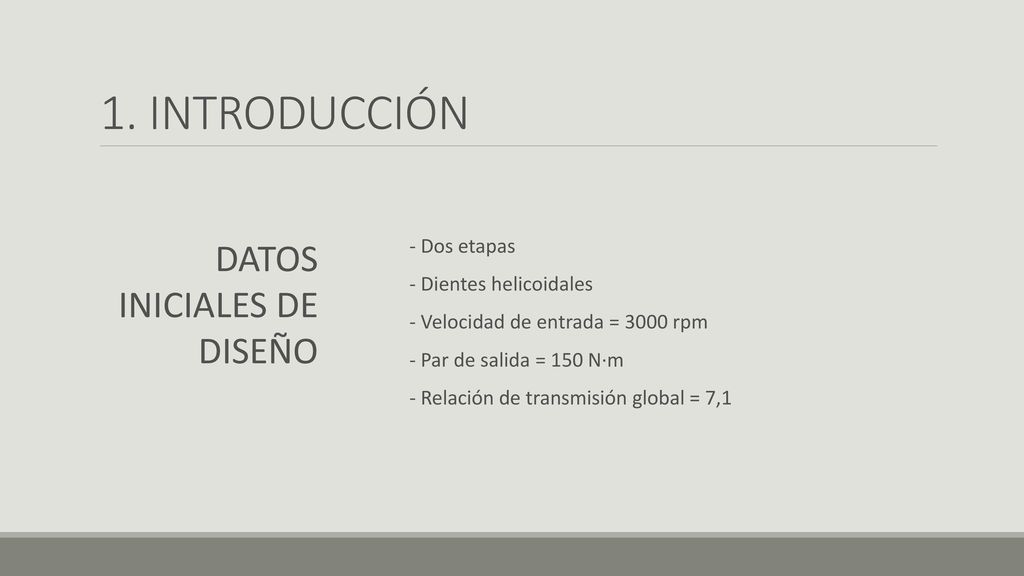

1. INTRODUCCIÓN DATOS INICIALES DE DISEÑO - Dos etapas
- Dientes helicoidales - Velocidad de entrada = 3000 rpm - Par de salida = 150 N·m - Relación de transmisión global = 7,1
6
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

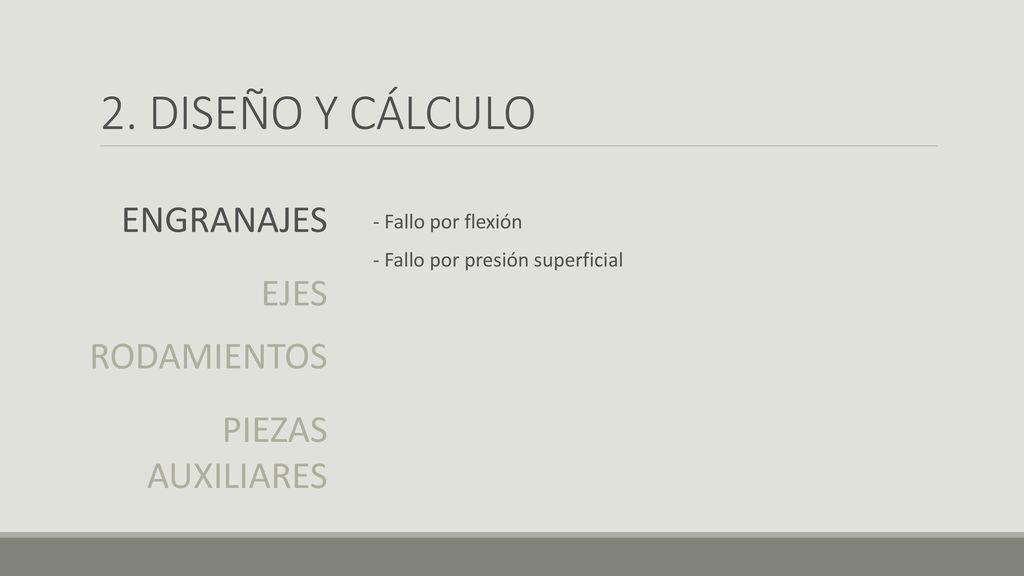

- Fallo por flexión - Fallo por presión superficial EJES RODAMIENTOS PIEZAS AUXILIARES
7

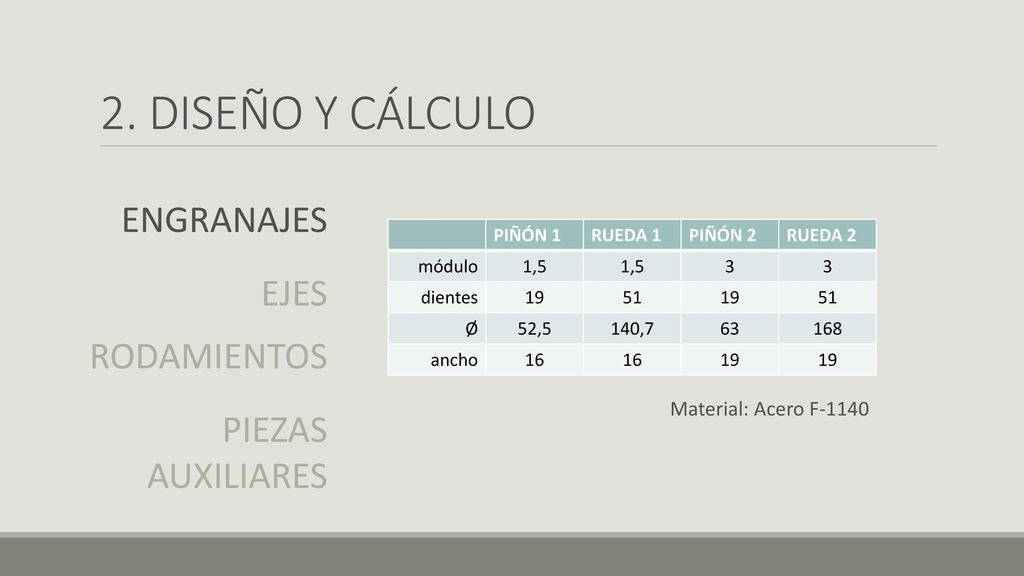

2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES
PIÑÓN 1 RUEDA 1 PIÑÓN 2 RUEDA 2 módulo 1,5 3 dientes 19 51 Ø 52,5 140,7 63 168 ancho 16 EJES RODAMIENTOS Material: Acero F-1140 PIEZAS AUXILIARES
8
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

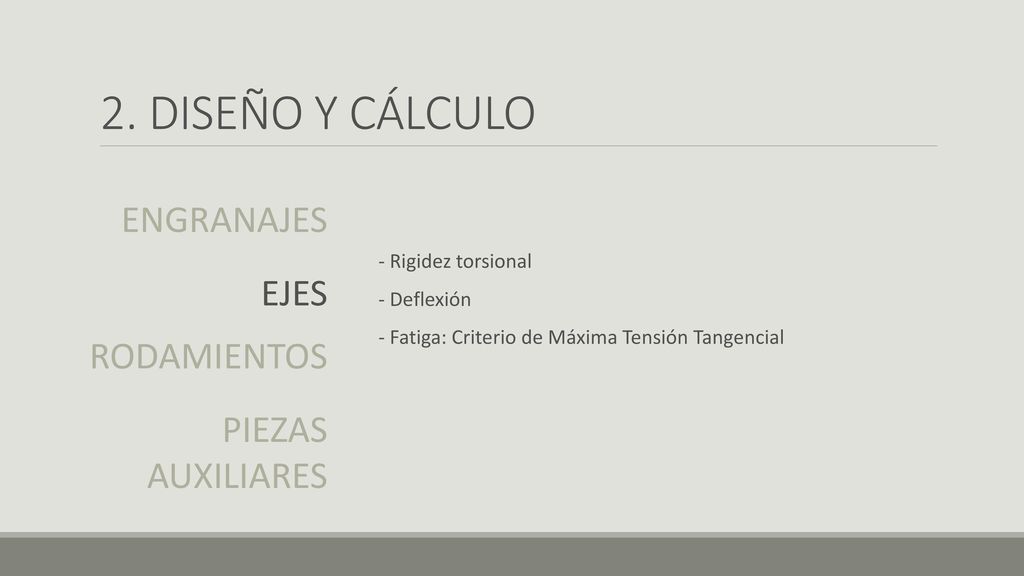

- Rigidez torsional - Deflexión - Fatiga: Criterio de Máxima Tensión Tangencial EJES RODAMIENTOS PIEZAS AUXILIARES
9
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES
Entrada Ø25mm EJES RODAMIENTOS PIEZAS AUXILIARES Material: Acero F-1140
10
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

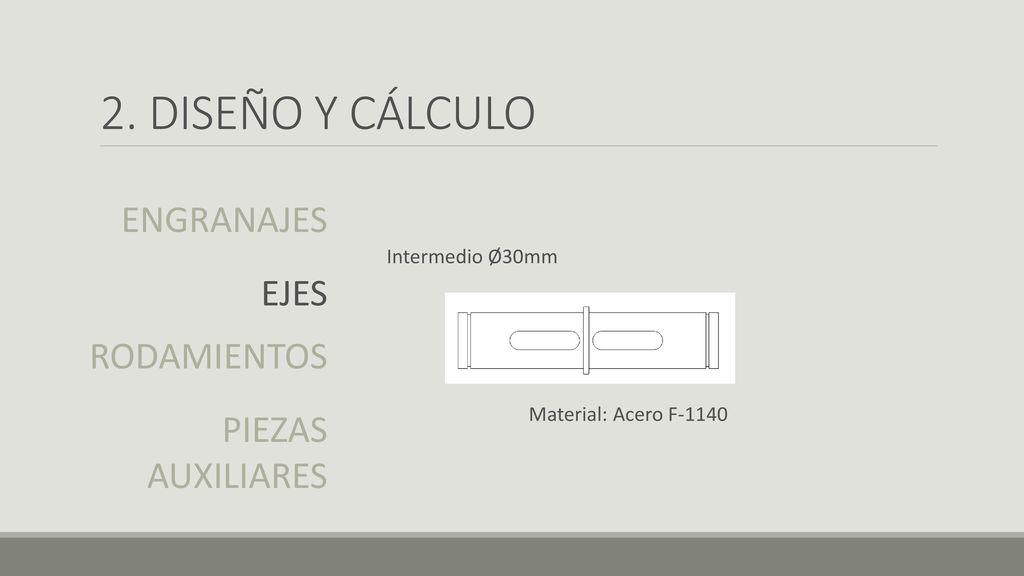

Intermedio Ø30mm EJES RODAMIENTOS PIEZAS AUXILIARES Material: Acero F-1140
11
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES
Salida Ø40mm EJES RODAMIENTOS PIEZAS AUXILIARES Material: Acero F-1140
12
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

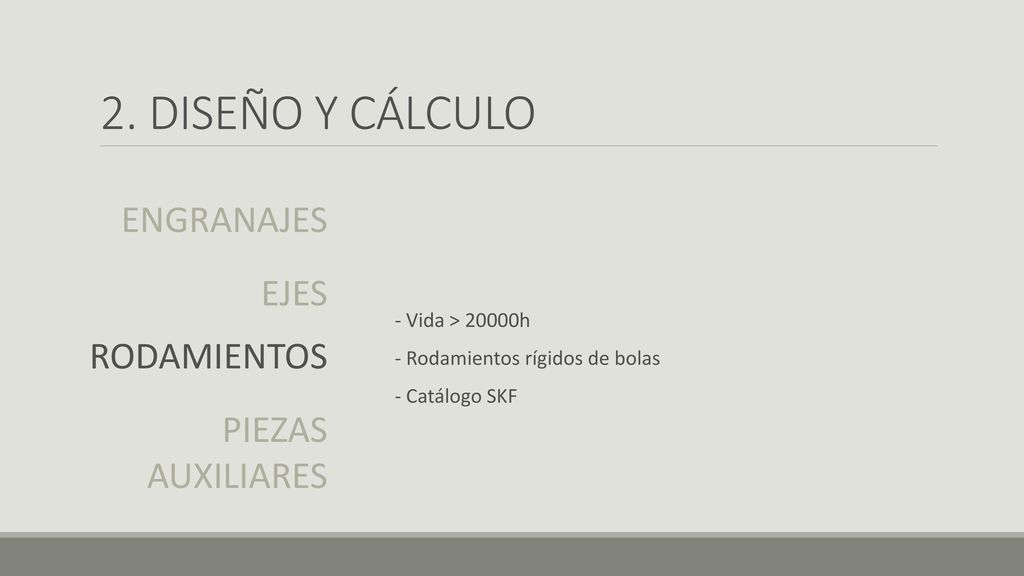

- Vida > 20000h - Rodamientos rígidos de bolas - Catálogo SKF RODAMIENTOS PIEZAS AUXILIARES
13
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES
Eje entrada A: Z EJES RODAMIENTOS PIEZAS AUXILIARES
14
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

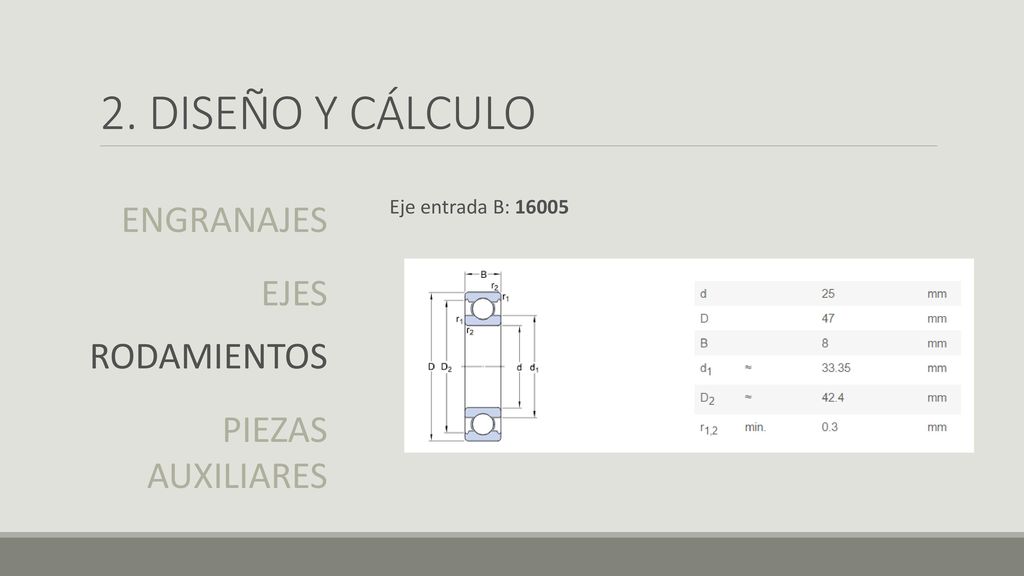

Eje entrada B: 16005 EJES RODAMIENTOS PIEZAS AUXILIARES
15
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

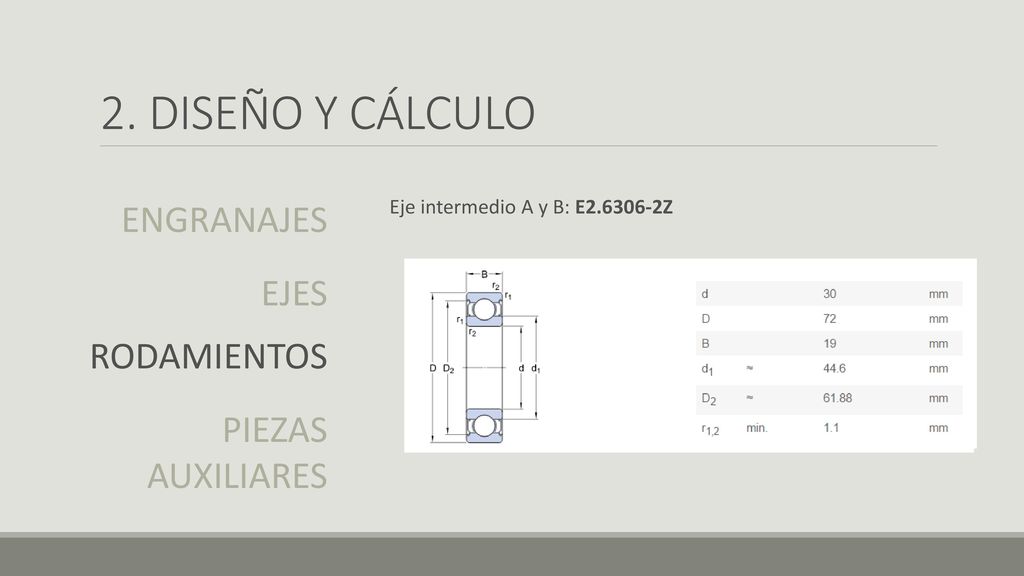

Eje intermedio A y B: E Z EJES RODAMIENTOS PIEZAS AUXILIARES
16
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

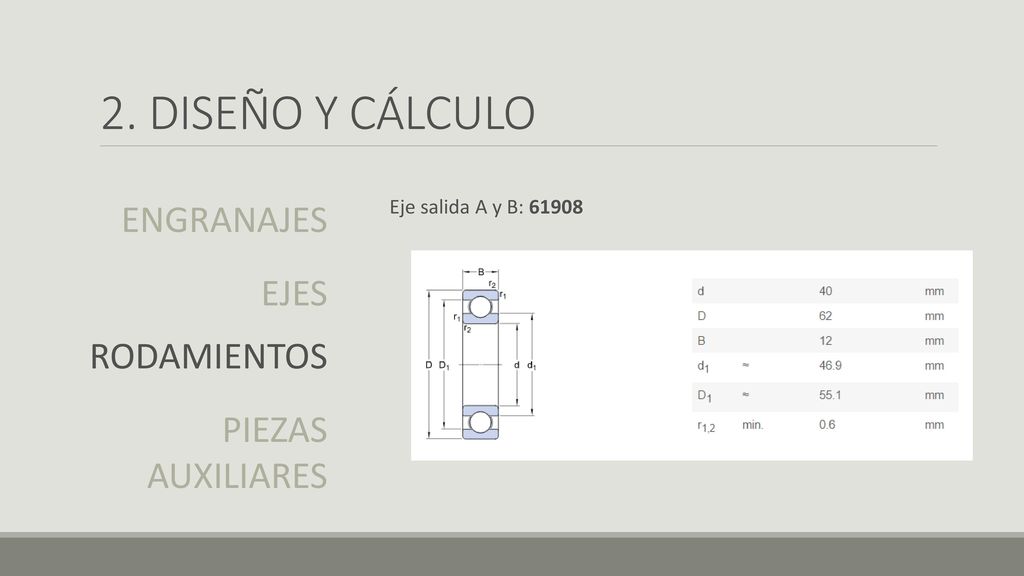

Eje salida A y B: 61908 EJES RODAMIENTOS PIEZAS AUXILIARES
17
Profundidad en el eje: h1 (mm) Profundidad de cubo: h2 (mm)
2. DISEÑO Y CÁLCULO ENGRANAJES CHAVETAS NORMALIZADAS Piñón Entrada Intermedio Salida ø eje (mm) 25 30 40 Anchura (mm) 8 10 12 Altura (mm) 7 Longitud (mm) 31,25 37,5 50 Profundidad en el eje: h1 (mm) 4 5 Profundidad de cubo: h2 (mm) 3,3 EJES RODAMIENTOS PIEZAS AUXILIARES
18
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES
CASQUILLOS EJES Piñón D d e Entrada 33 25 3 Intermedio 38 30 2,25 Salida 45 40 RODAMIENTOS PIEZAS AUXILIARES Material: Acero F-1140
19
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

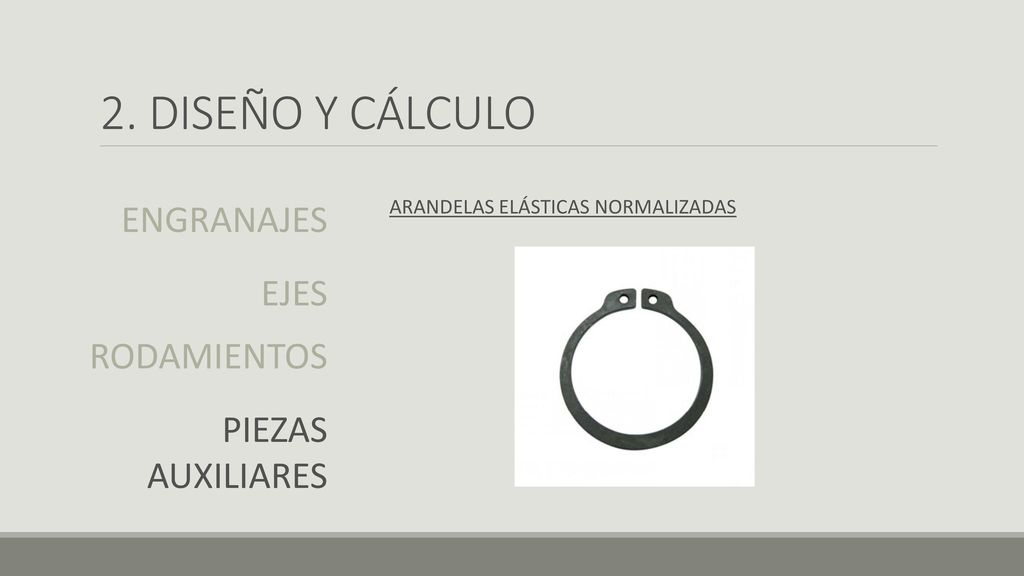

ARANDELAS ELÁSTICAS NORMALIZADAS EJES RODAMIENTOS PIEZAS AUXILIARES
20
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

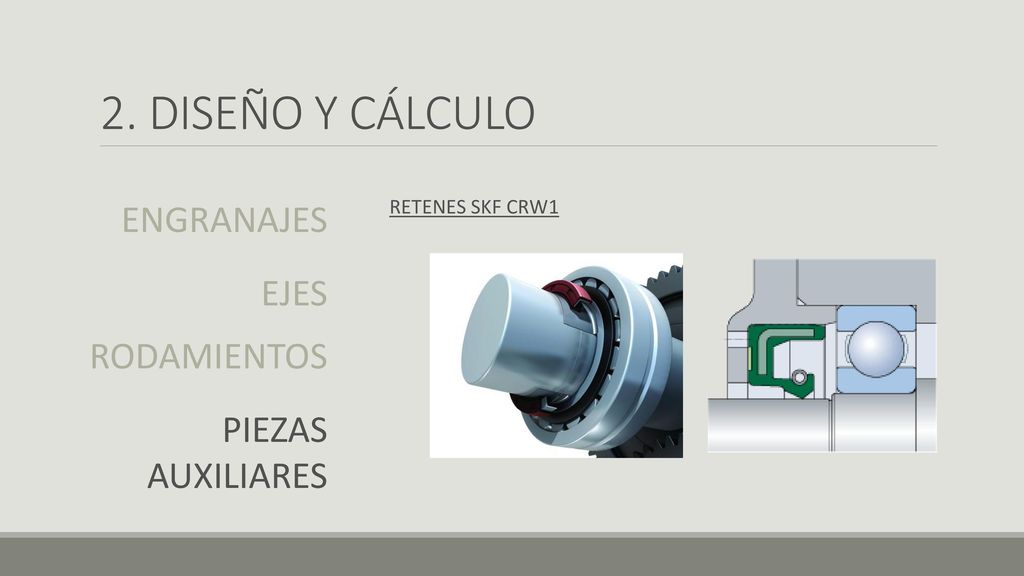

RETENES SKF CRW1 EJES RODAMIENTOS PIEZAS AUXILIARES
21
2. DISEÑO Y CÁLCULO ENGRANAJES EJES RODAMIENTOS PIEZAS AUXILIARES

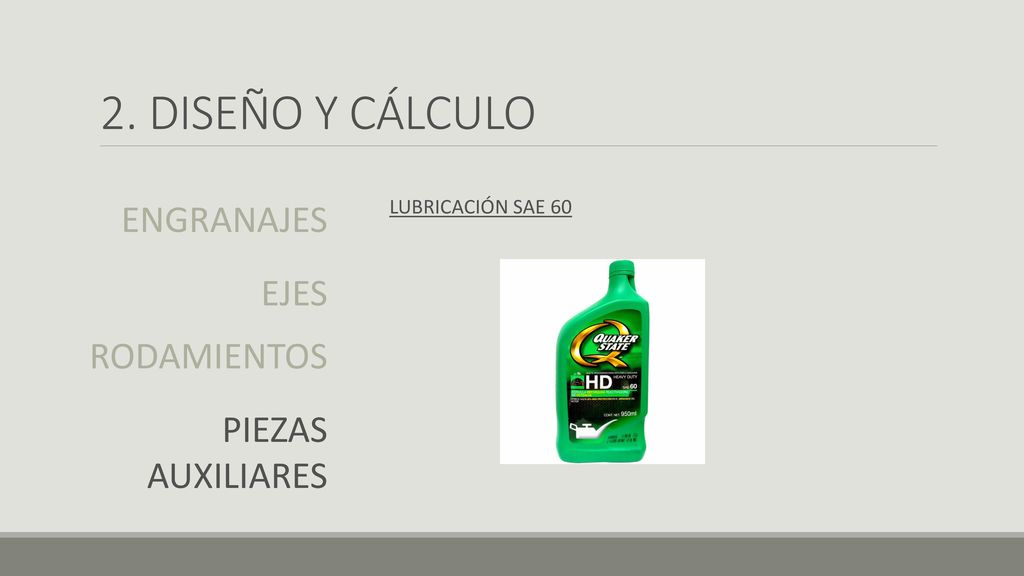

LUBRICACIÓN SAE 60 EJES RODAMIENTOS PIEZAS AUXILIARES
22

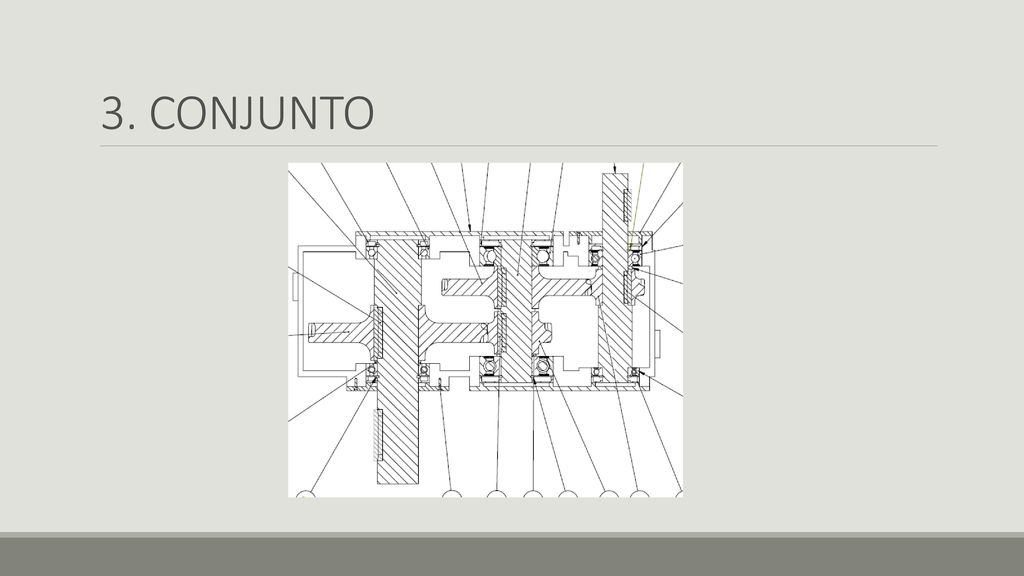

3. CONJUNTO
23

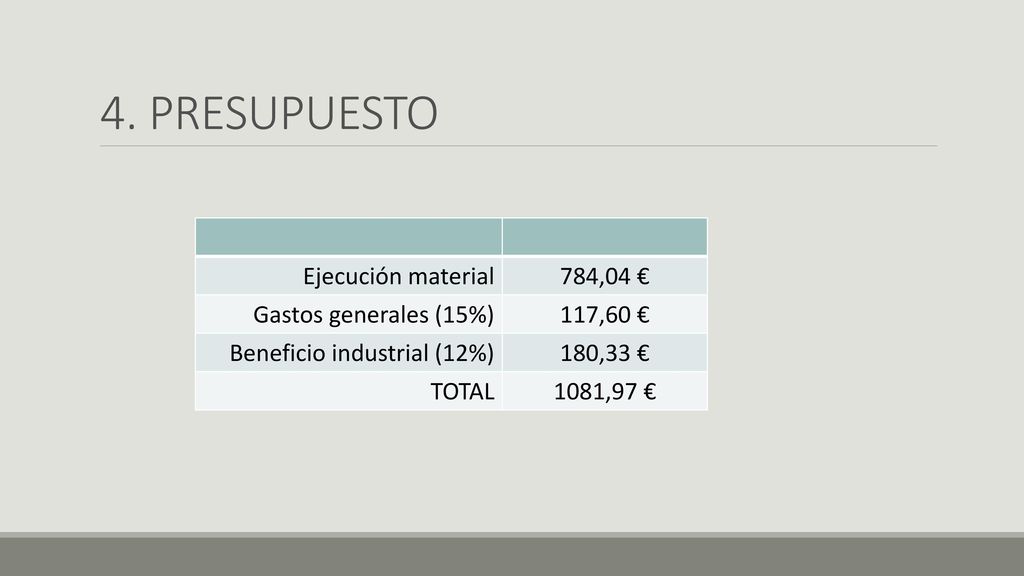

4. PRESUPUESTO Ejecución material 784,04 € Gastos generales (15%)
117,60 € Beneficio industrial (12%) 180,33 € TOTAL 1081,97 €
