1 CALLE ESPAÑA NRO 271 EDIFICIO LLEIDA OFICINA 9 PLANTA BAJA
``CURSO DE ARDUINO´´ CALLE ESPAÑA NRO 271 EDIFICIO LLEIDA OFICINA 9 PLANTA BAJA Telf.: – Cel: ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09 FB: Tech Home Bolivia Phone: Cel:

2 ``CONTENIDO´´ - INTRODUCCIÓN - CONCEPTOS BÁSICOS - MATERIALES
- PROGRAMACIÓN - EJEMPLOS PRÁCTICOS ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

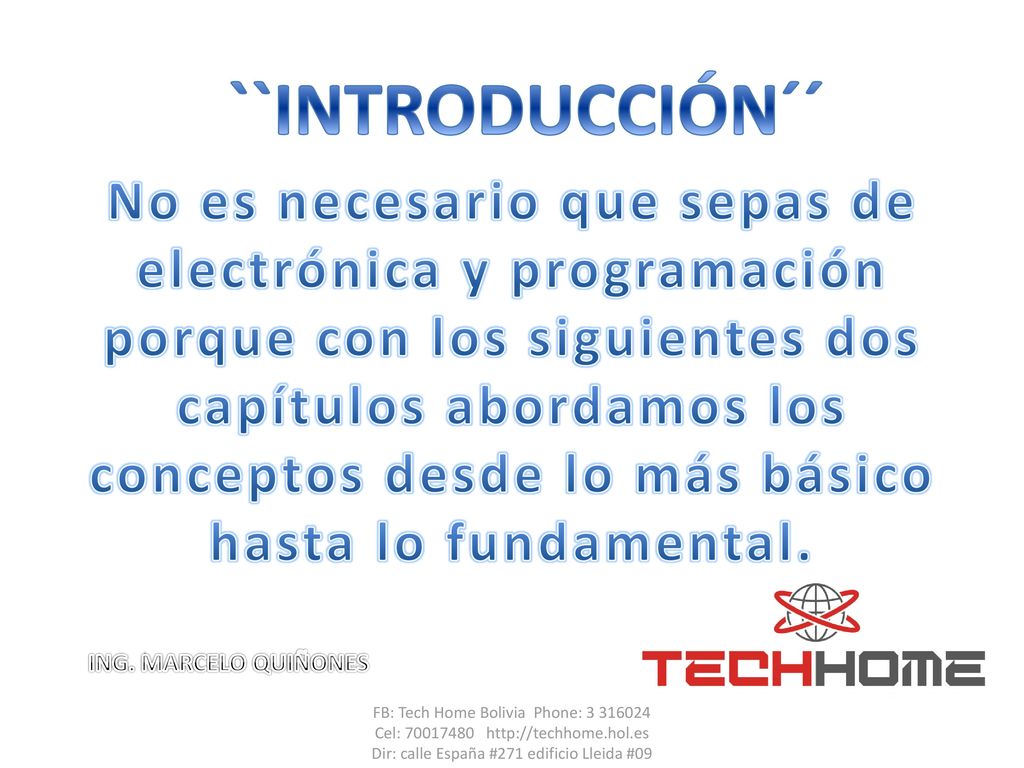

3 ``INTRODUCCIÓN´´ No es necesario que sepas de electrónica y programación porque con los siguientes dos capítulos abordamos los conceptos desde lo más básico hasta lo fundamental. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

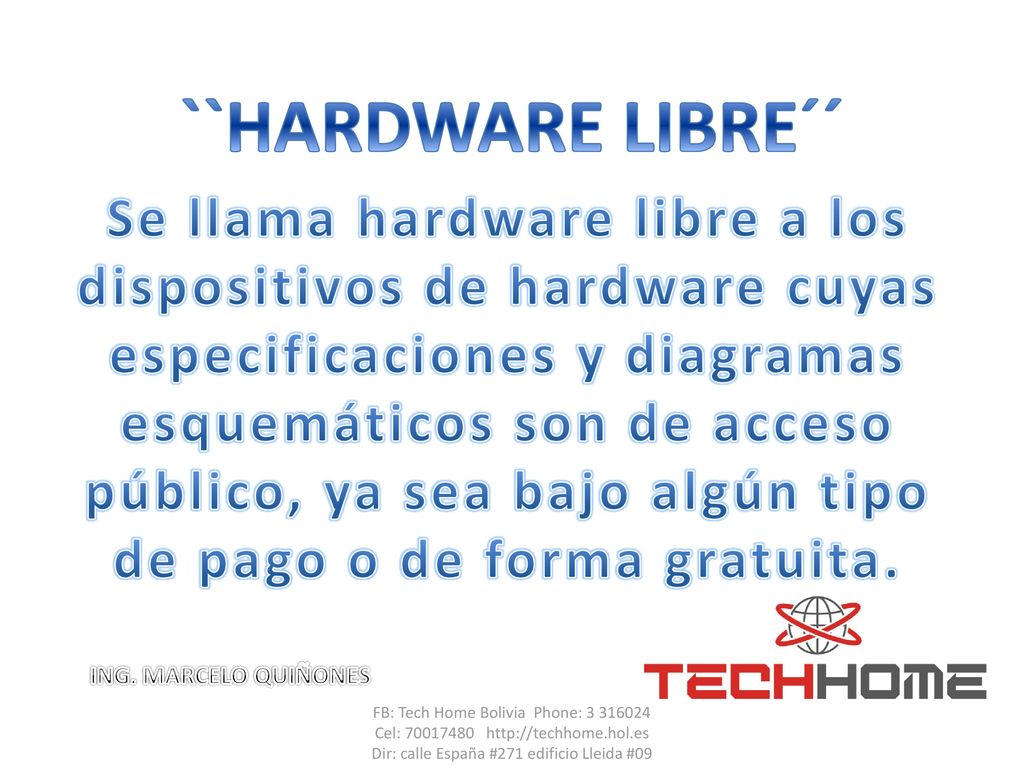

4 ``HARDWARE LIBRE´´ Se llama hardware libre a los dispositivos de hardware cuyas especificaciones y diagramas esquemáticos son de acceso público, ya sea bajo algún tipo de pago o de forma gratuita. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09 FB: Tech Home Bolivia Phone: Cel:

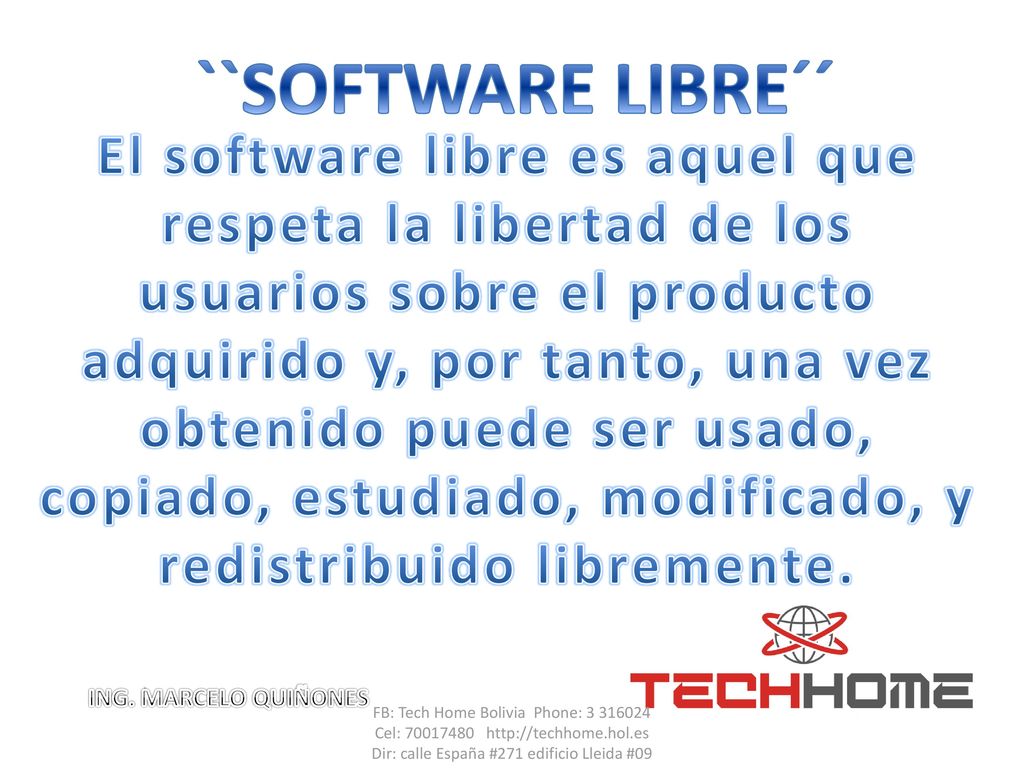

5 ``SOFTWARE LIBRE´´ El software libre es aquel que respeta la libertad de los usuarios sobre el producto adquirido y, por tanto, una vez obtenido puede ser usado, copiado, estudiado, modificado, y redistribuido libremente. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

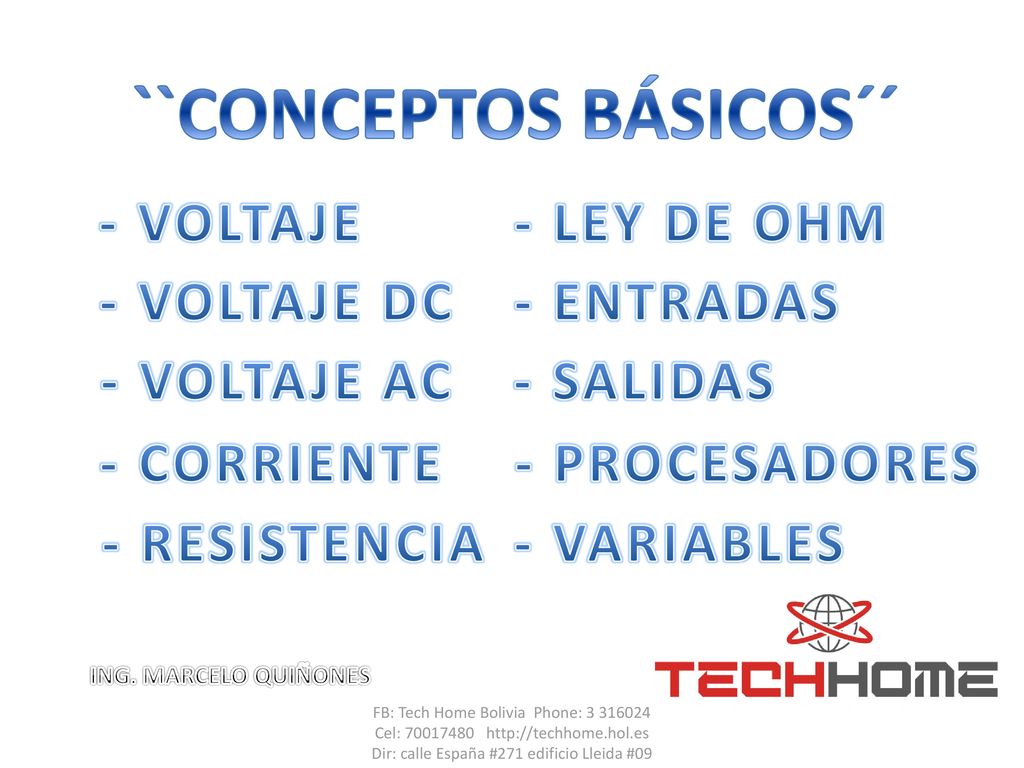

6 ``CONCEPTOS BÁSICOS´´
- VOLTAJE - LEY DE OHM - VOLTAJE DC - ENTRADAS - VOLTAJE AC - SALIDAS - CORRIENTE - PROCESADORES - RESISTENCIA - VARIABLES ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

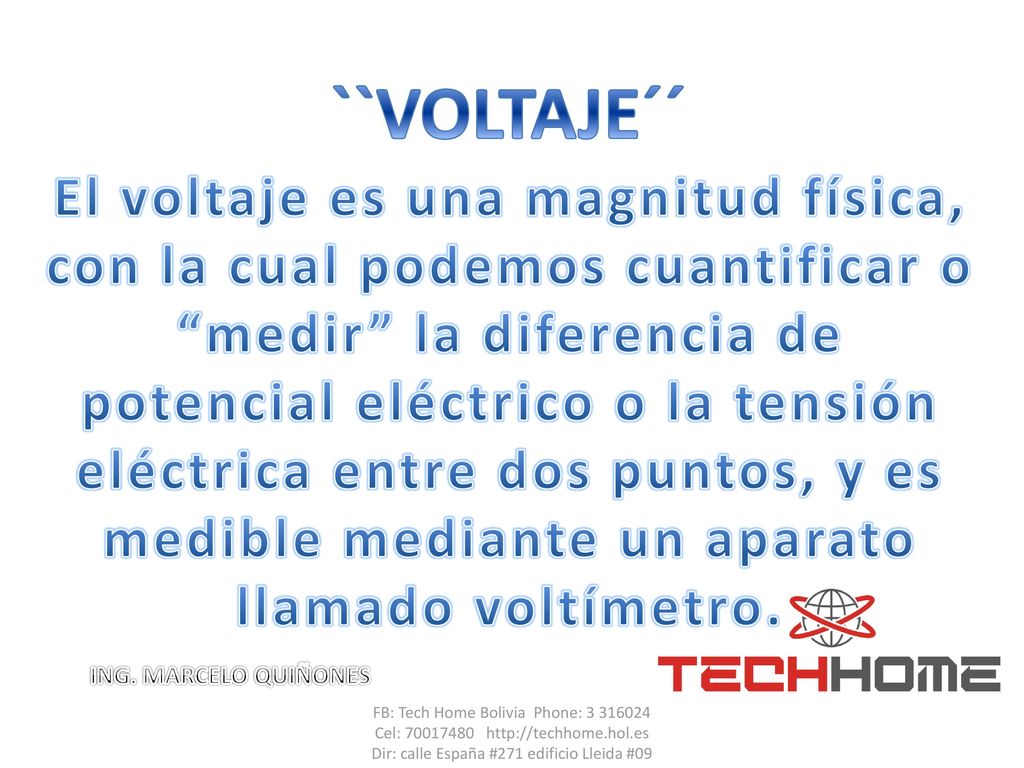

7 ``VOLTAJE´´ El voltaje es una magnitud física, con la cual podemos cuantificar o “medir” la diferencia de potencial eléctrico o la tensión eléctrica entre dos puntos, y es medible mediante un aparato llamado voltímetro. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

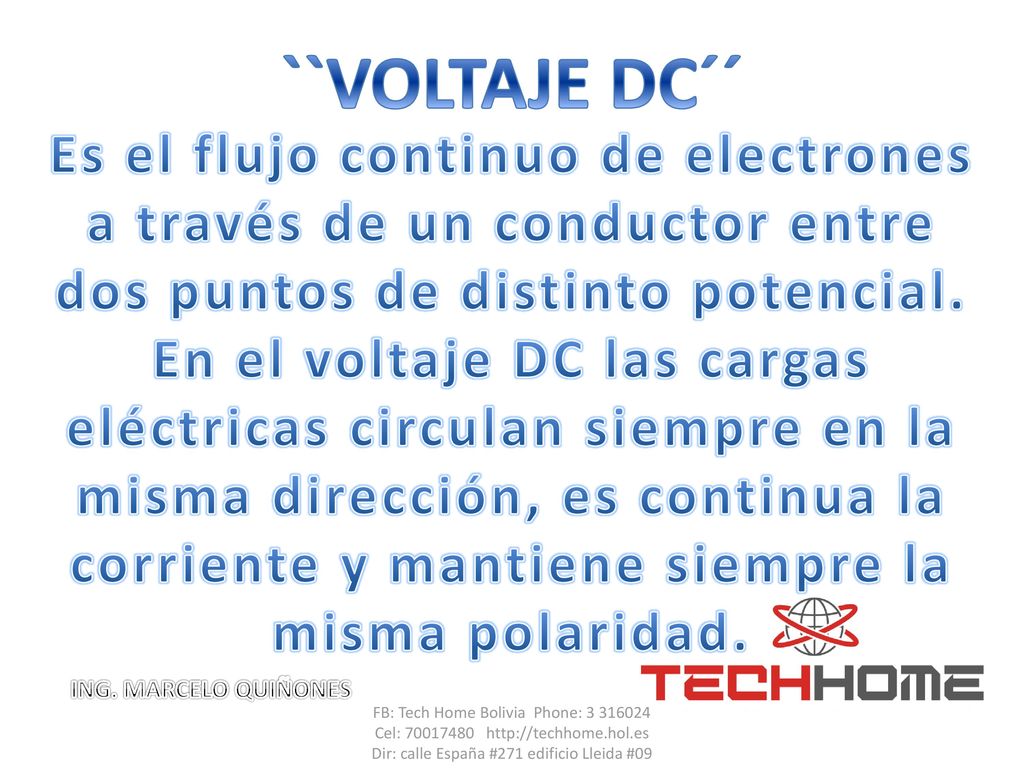

8 ``VOLTAJE DC´´ Es el flujo continuo de electrones a través de un conductor entre dos puntos de distinto potencial. En el voltaje DC las cargas eléctricas circulan siempre en la misma dirección, es continua la corriente y mantiene siempre la misma polaridad. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

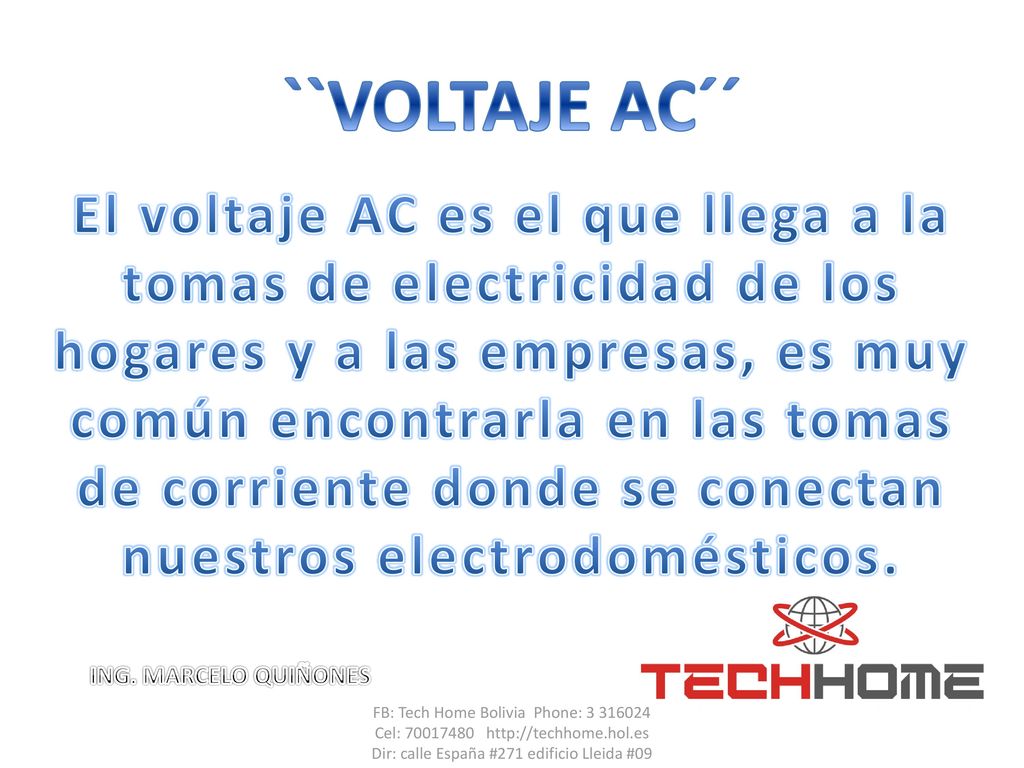

9 ``VOLTAJE AC´´ El voltaje AC es el que llega a la tomas de electricidad de los hogares y a las empresas, es muy común encontrarla en las tomas de corriente donde se conectan nuestros electrodomésticos. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

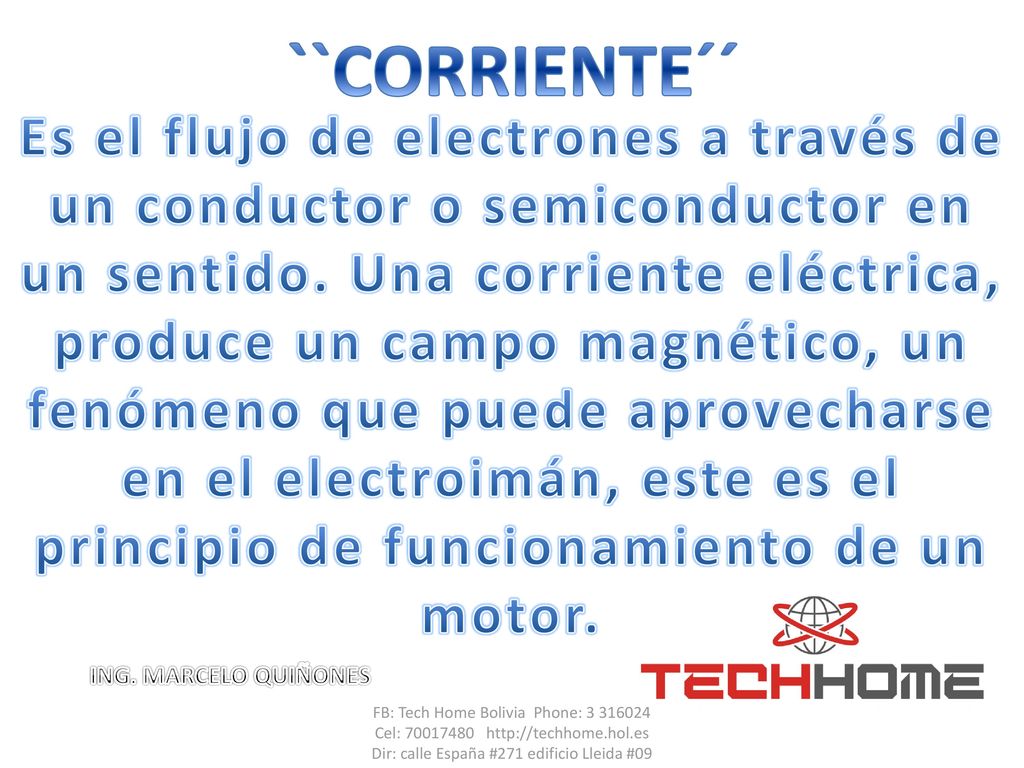

10 ``CORRIENTE´´ Es el flujo de electrones a través de un conductor o semiconductor en un sentido. Una corriente eléctrica, produce un campo magnético, un fenómeno que puede aprovecharse en el electroimán, este es el principio de funcionamiento de un motor. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

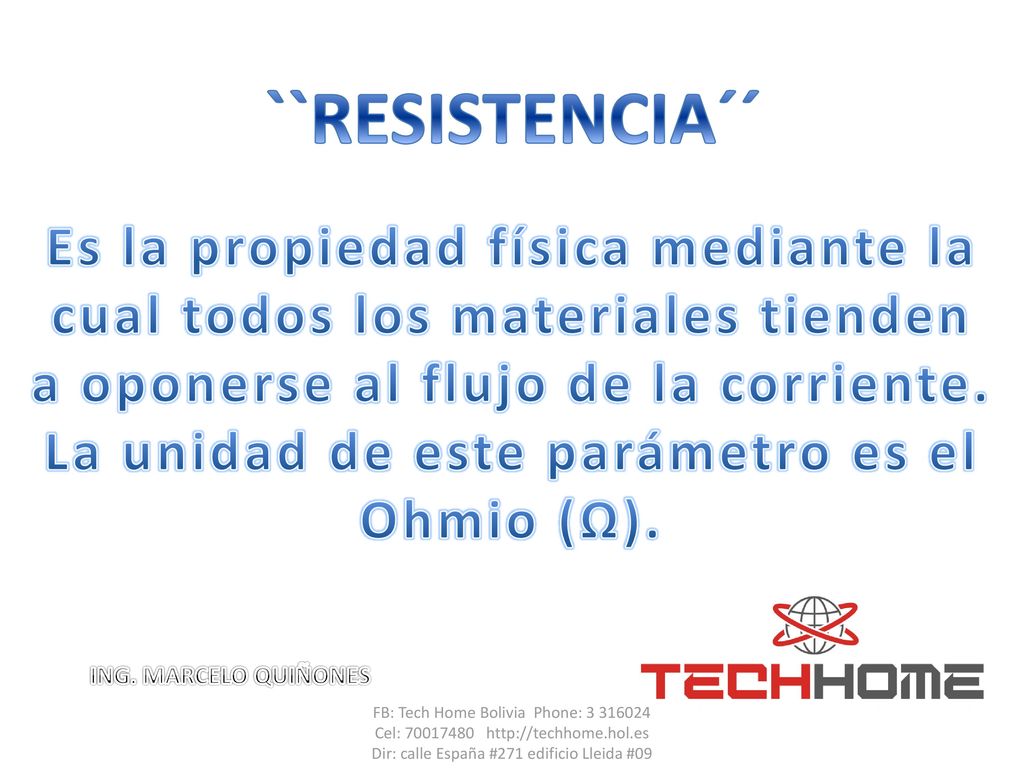

11 ``RESISTENCIA´´ Es la propiedad física mediante la cual todos los materiales tienden a oponerse al flujo de la corriente. La unidad de este parámetro es el Ohmio (Ω). ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

12 ``LEY DE OHM´´ Dice que la corriente (I) que circula por un conductor eléctrico es directamente proporcional al voltaje (V) e inversamente proporcional a la resistencia (R). ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

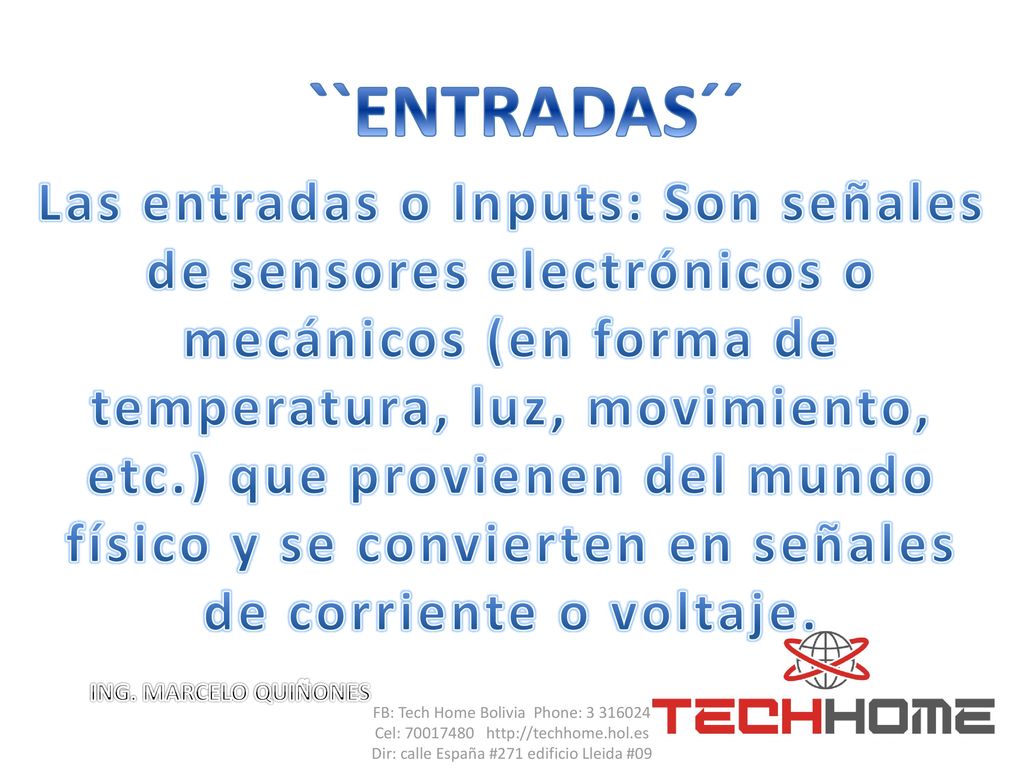

13 ``ENTRADAS´´ Las entradas o Inputs: Son señales de sensores electrónicos o mecánicos (en forma de temperatura, luz, movimiento, etc.) que provienen del mundo físico y se convierten en señales de corriente o voltaje. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

14 ``SALIDAS´´ Las salidas o Outputs, Son señales que van hasta los actuadores u otros dispositivos que las convierten en señales físicamente útiles como movimiento, luz, sonido, fuerza, rotación entre otros. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

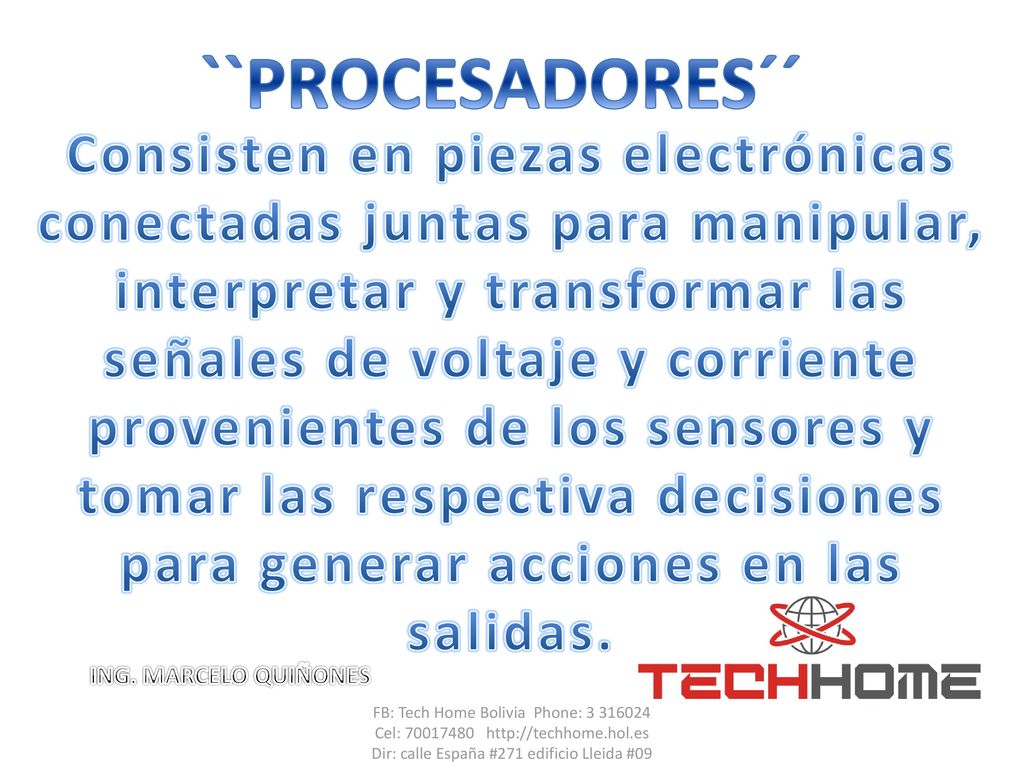

15 ``PROCESADORES´´ Consisten en piezas electrónicas conectadas juntas para manipular, interpretar y transformar las señales de voltaje y corriente provenientes de los sensores y tomar las respectiva decisiones para generar acciones en las salidas. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

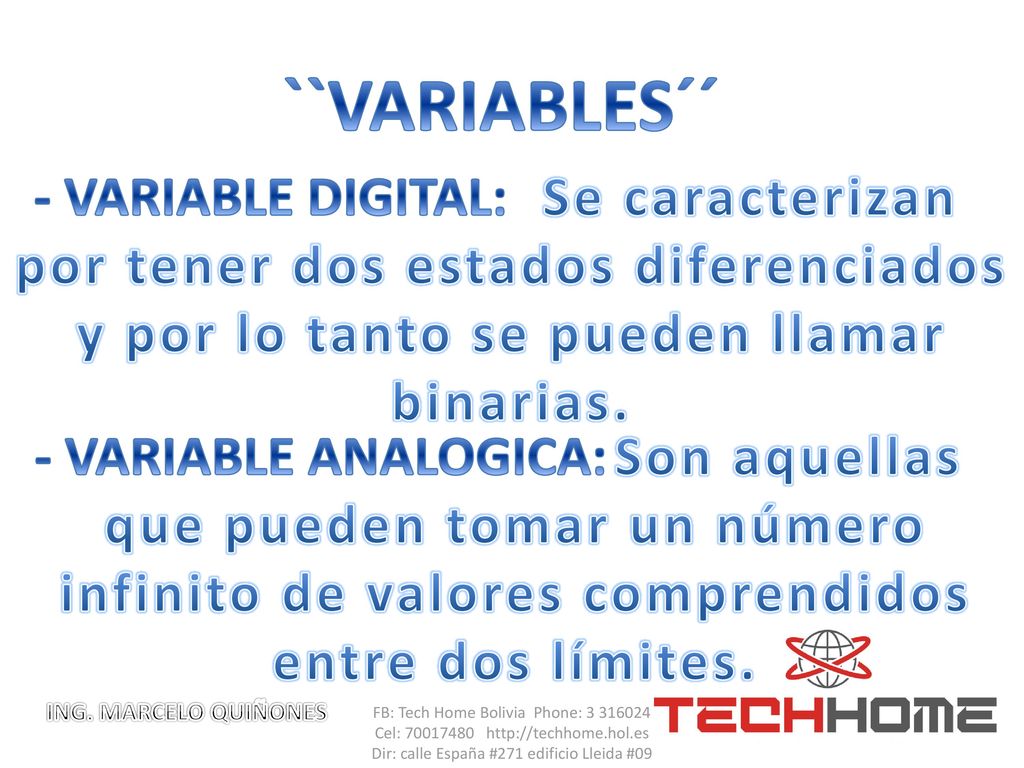

16 ``VARIABLES´´ Se caracterizan por tener dos estados diferenciados y por lo tanto se pueden llamar binarias. - VARIABLE DIGITAL: Son aquellas que pueden tomar un número infinito de valores comprendidos entre dos límites. - VARIABLE ANALOGICA: ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

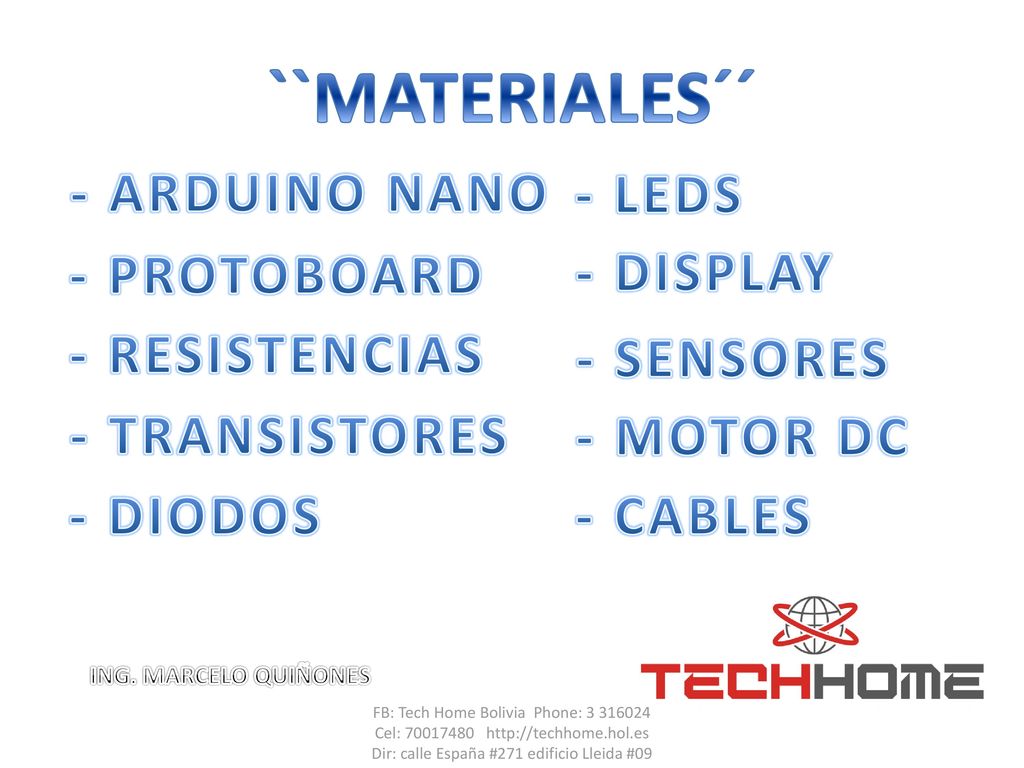

17 ``MATERIALES´´ - ARDUINO NANO - LEDS - PROTOBOARD - DISPLAY
- RESISTENCIAS - SENSORES - TRANSISTORES - MOTOR DC - DIODOS - CABLES ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

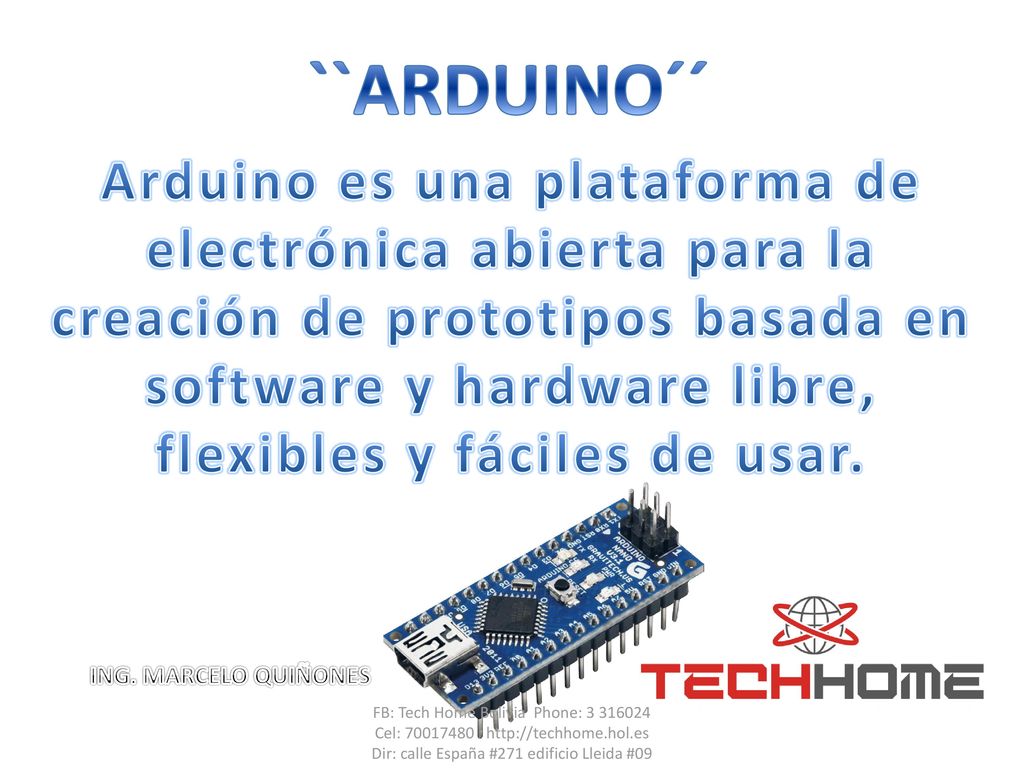

18 ``ARDUINO´´ Arduino es una plataforma de electrónica abierta para la creación de prototipos basada en software y hardware libre, flexibles y fáciles de usar. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

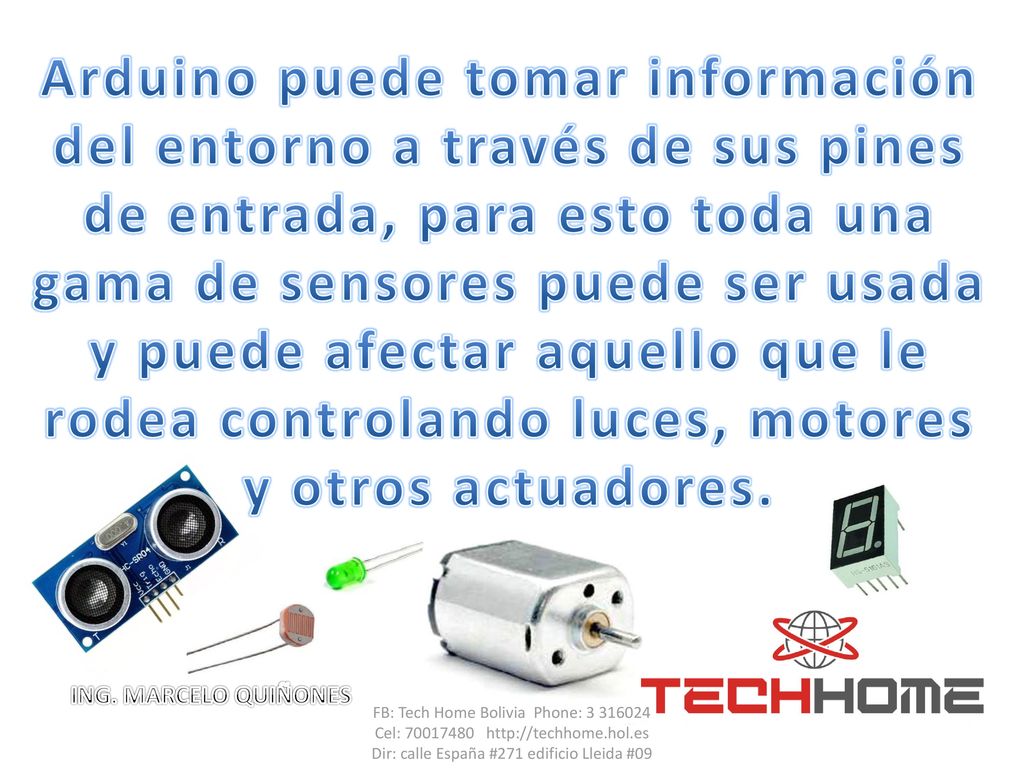

19 Arduino puede tomar información del entorno a través de sus pines de entrada, para esto toda una gama de sensores puede ser usada y puede afectar aquello que le rodea controlando luces, motores y otros actuadores. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

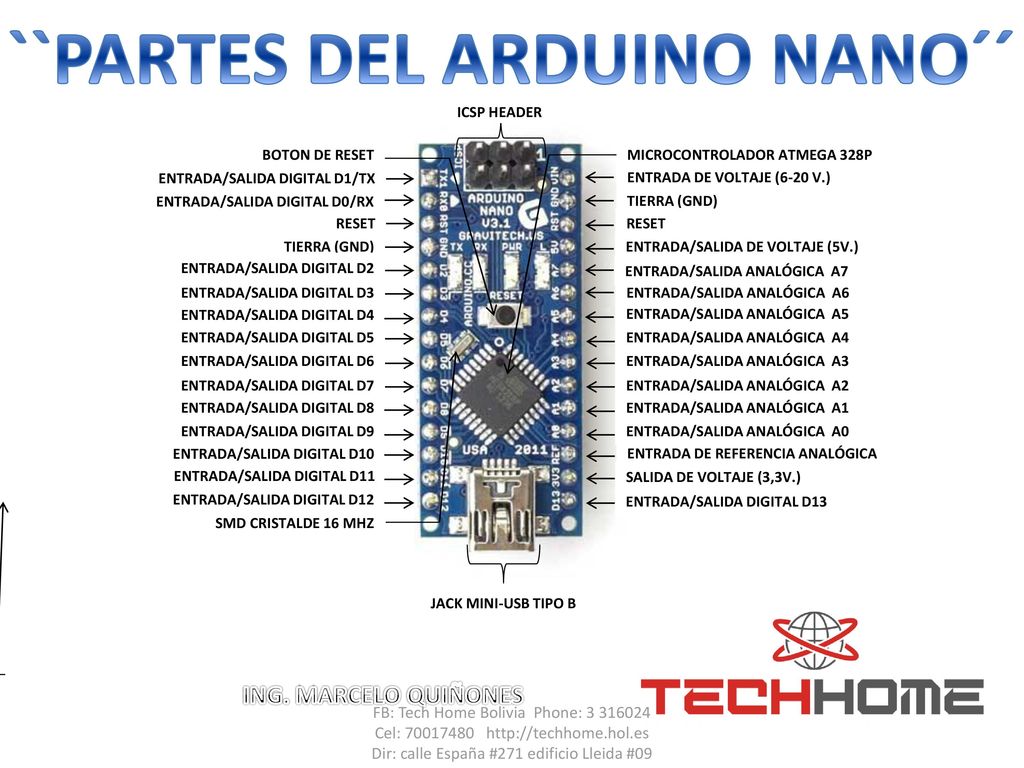

20 ``PARTES DEL ARDUINO NANO´´
ICSP HEADER BOTON DE RESET MICROCONTROLADOR ATMEGA 328P ENTRADA/SALIDA DIGITAL D1/TX ENTRADA DE VOLTAJE (6-20 V.) ENTRADA/SALIDA DIGITAL D0/RX TIERRA (GND) RESET RESET TIERRA (GND) ENTRADA/SALIDA DE VOLTAJE (5V.) ENTRADA/SALIDA DIGITAL D2 ENTRADA/SALIDA ANALÓGICA A7 ENTRADA/SALIDA DIGITAL D3 ENTRADA/SALIDA ANALÓGICA A6 ENTRADA/SALIDA DIGITAL D4 ENTRADA/SALIDA ANALÓGICA A5 ENTRADA/SALIDA DIGITAL D5 ENTRADA/SALIDA ANALÓGICA A4 ENTRADA/SALIDA DIGITAL D6 ENTRADA/SALIDA ANALÓGICA A3 ENTRADA/SALIDA DIGITAL D7 ENTRADA/SALIDA ANALÓGICA A2 ENTRADA/SALIDA DIGITAL D8 ENTRADA/SALIDA ANALÓGICA A1 ENTRADA/SALIDA DIGITAL D9 ENTRADA/SALIDA ANALÓGICA A0 ENTRADA/SALIDA DIGITAL D10 ENTRADA DE REFERENCIA ANALÓGICA A0 ENTRADA/SALIDA DIGITAL D11 SALIDA DE VOLTAJE (3,3V.) ENTRADA/SALIDA DIGITAL D12 ENTRADA/SALIDA DIGITAL D13 SMD CRISTALDE 16 MHZ JACK MINI-USB TIPO B ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

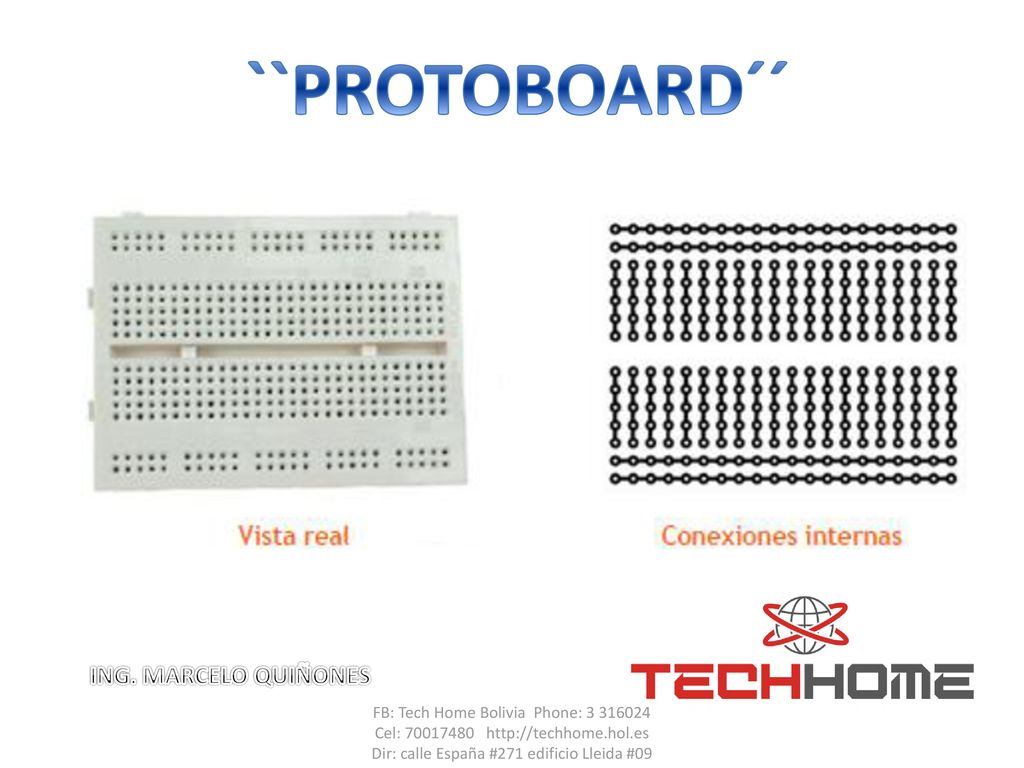

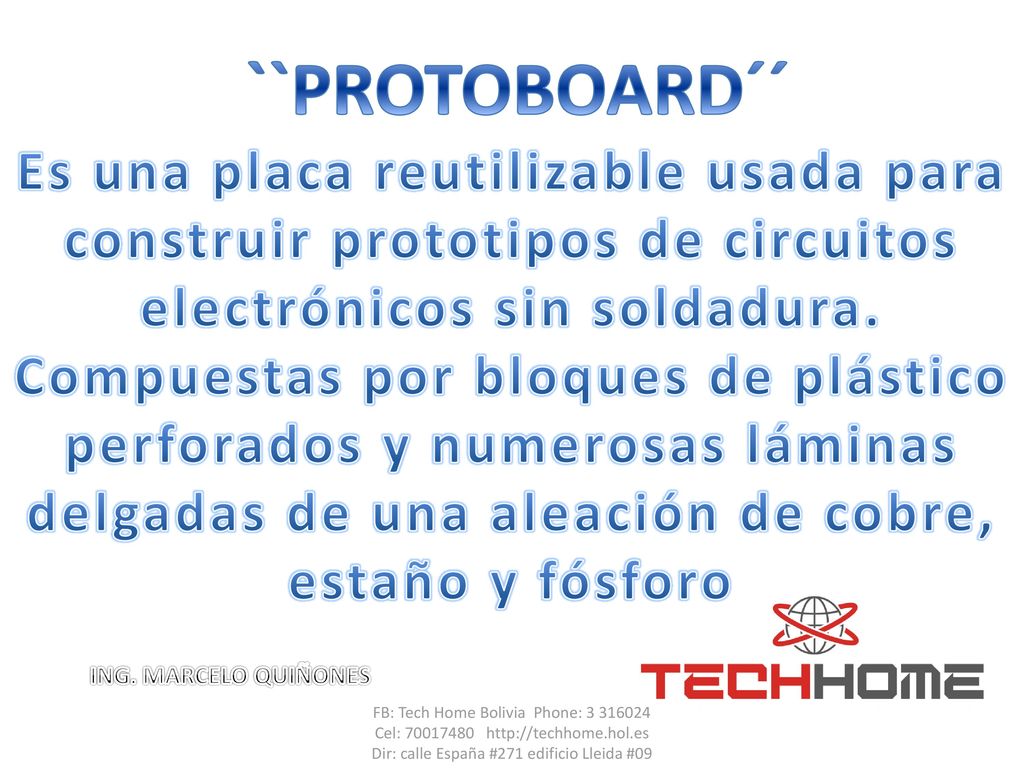

21 ``PROTOBOARD´´ Es una placa reutilizable usada para construir prototipos de circuitos electrónicos sin soldadura. Compuestas por bloques de plástico perforados y numerosas láminas delgadas de una aleación de cobre, estaño y fósforo ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

22 ``PROTOBOARD´´ ING. MARCELO QUIÑONES
FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

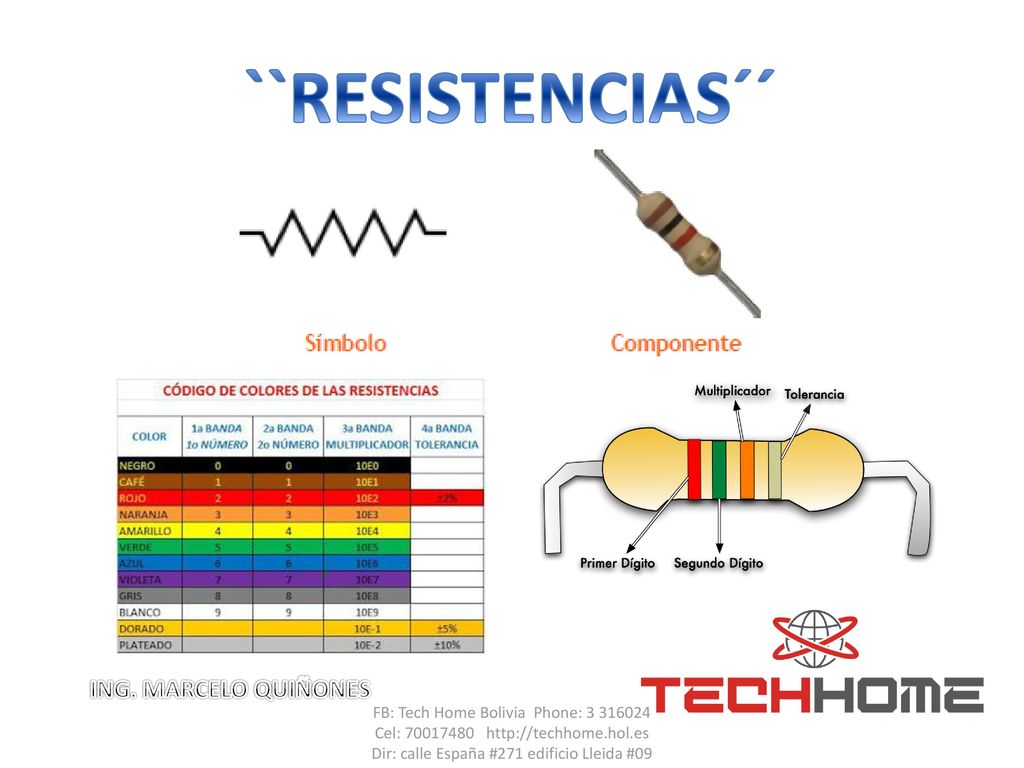

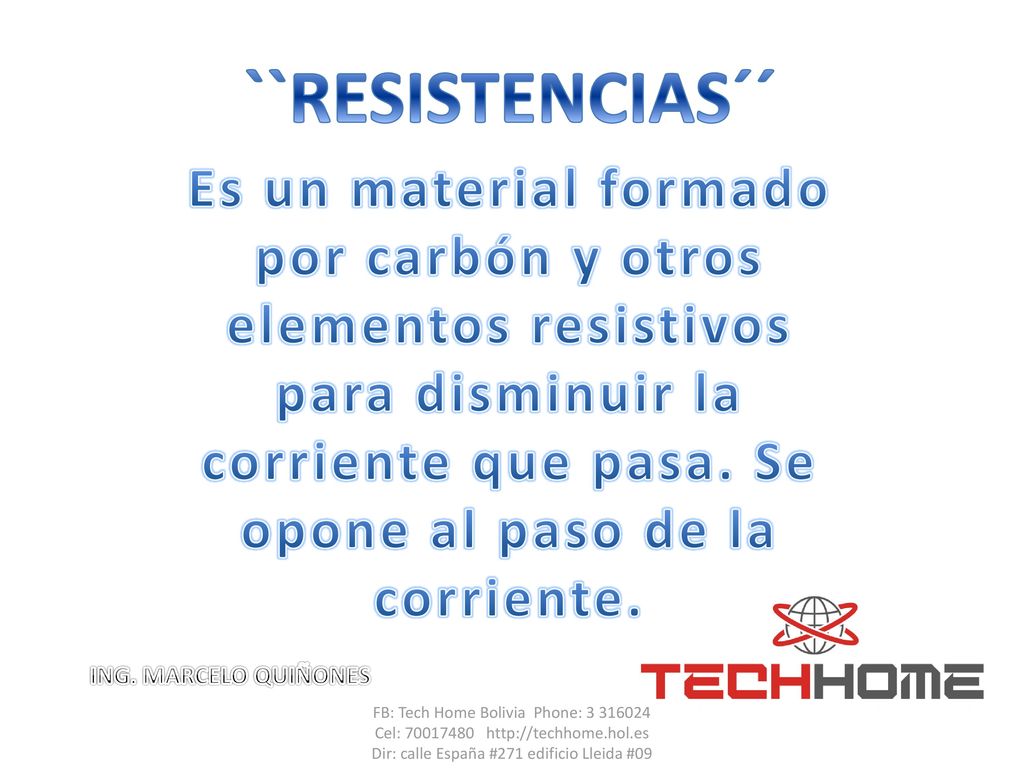

23 ``RESISTENCIAS´´ Es un material formado por carbón y otros elementos resistivos para disminuir la corriente que pasa. Se opone al paso de la corriente. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

24 ``RESISTENCIAS´´ ING. MARCELO QUIÑONES
FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

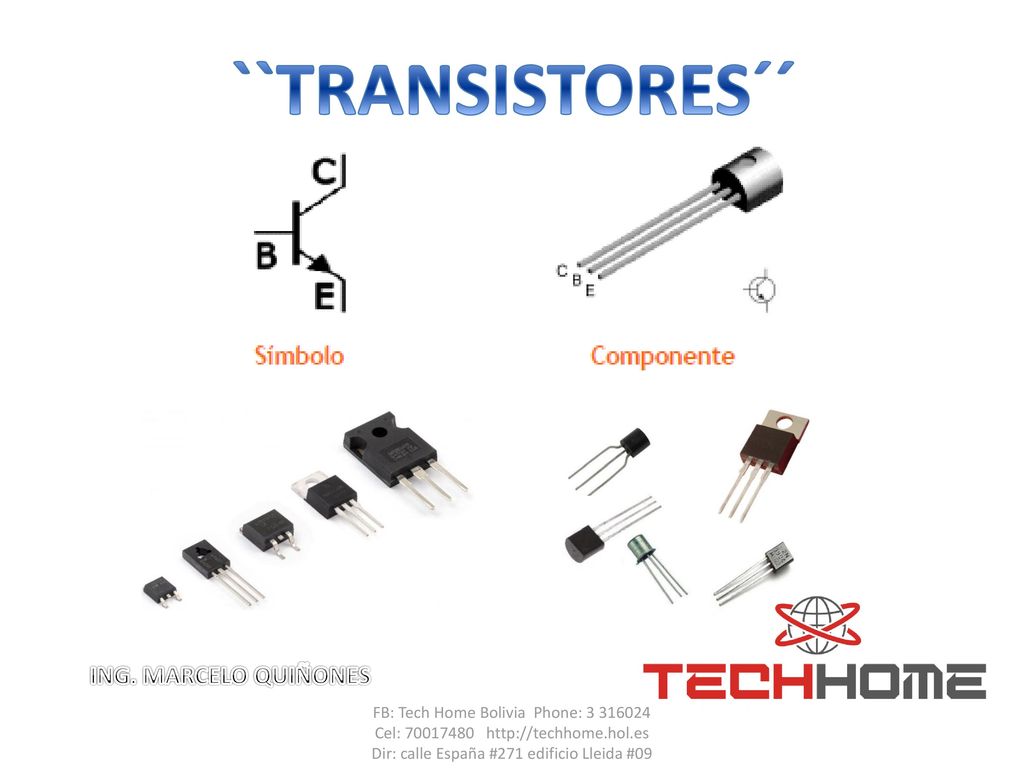

25 ``TRANSISTORES´´ El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. Tiene tres partes: la base (B), el emisor (E) y colector (C). ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

26 ``TRANSISTORES´´ ING. MARCELO QUIÑONES
FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

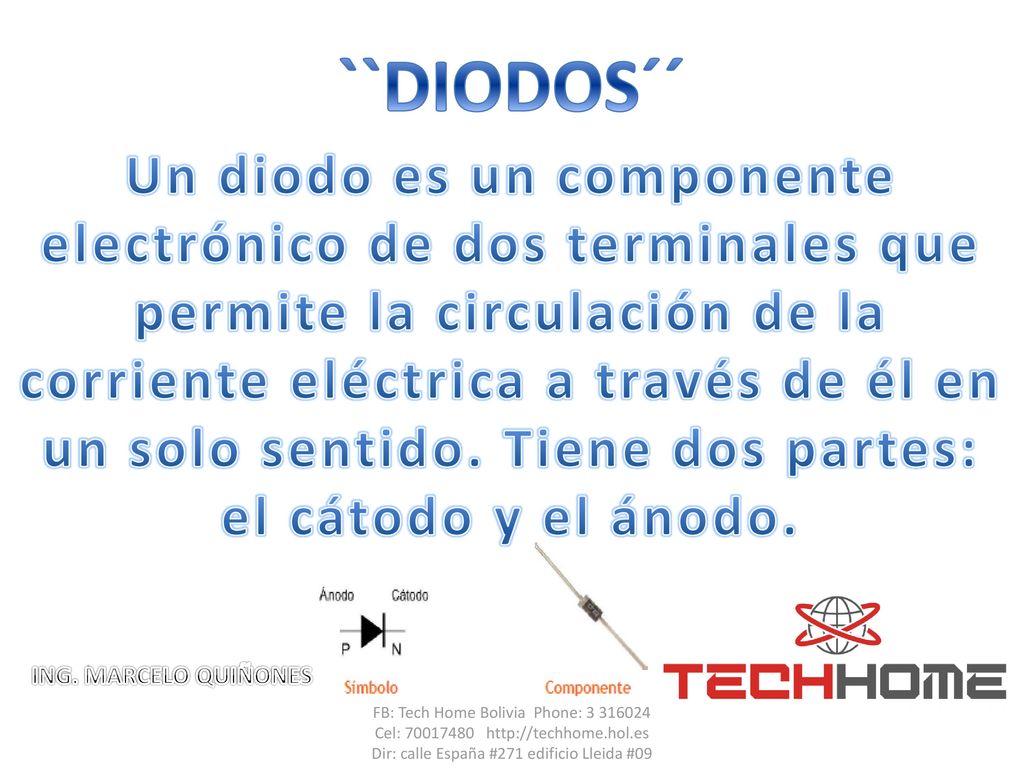

27 ``DIODOS´´ Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Tiene dos partes: el cátodo y el ánodo. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

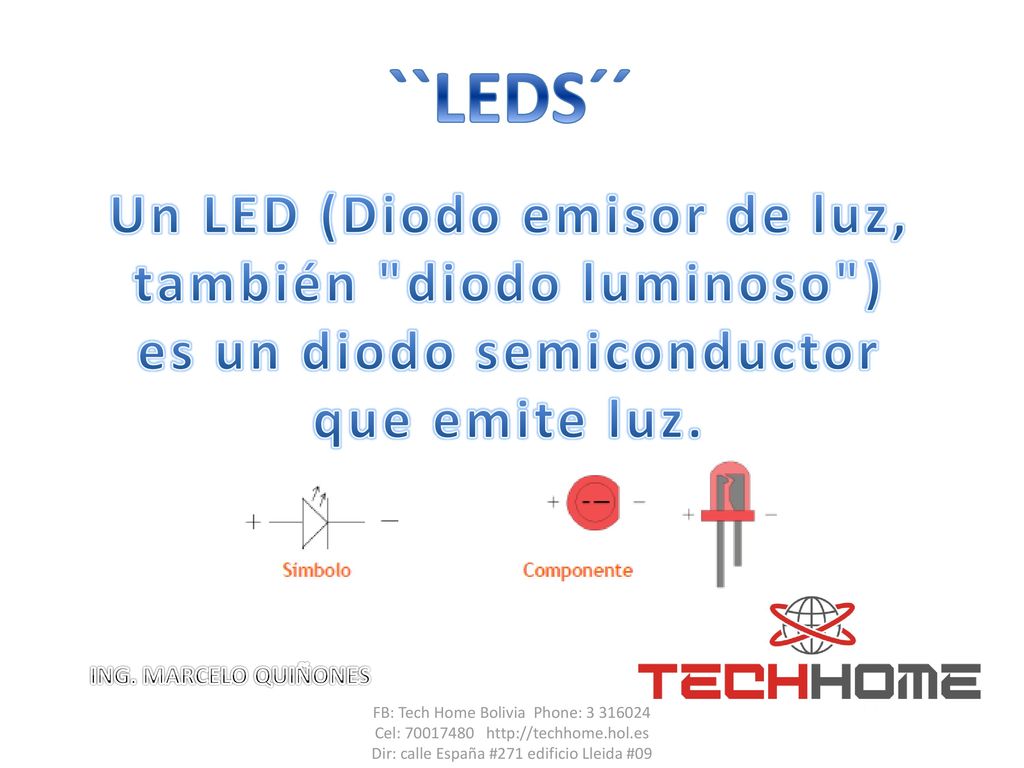

28 ``LEDS´´ Un LED (Diodo emisor de luz, también "diodo luminoso") es un diodo semiconductor que emite luz. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

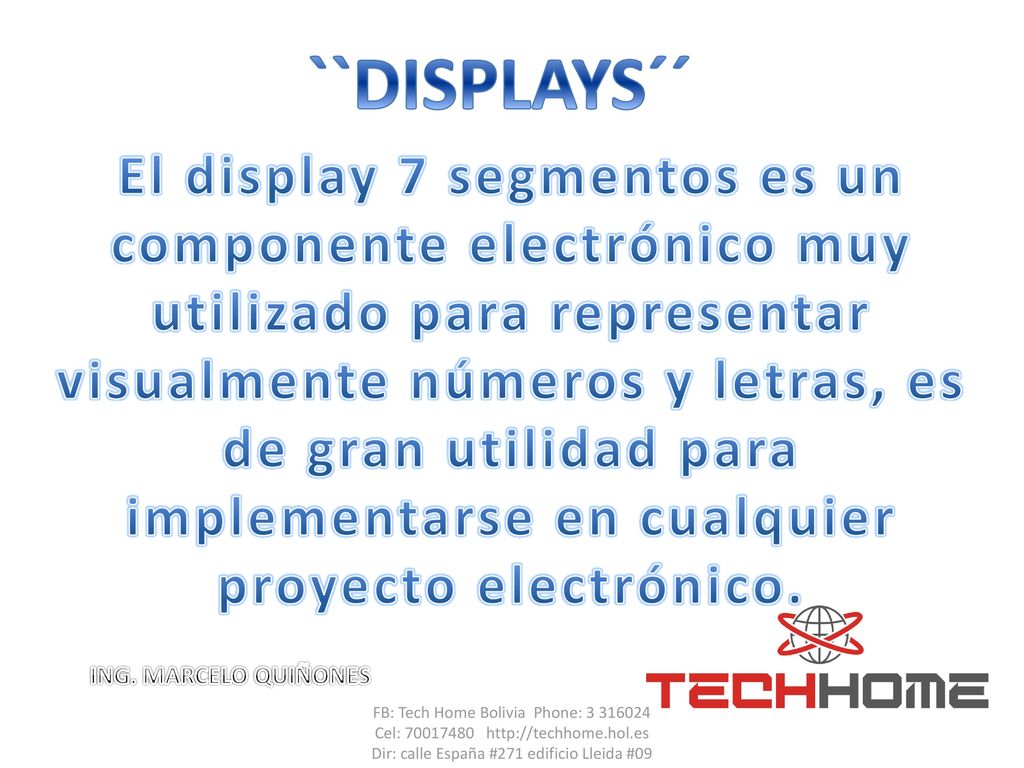

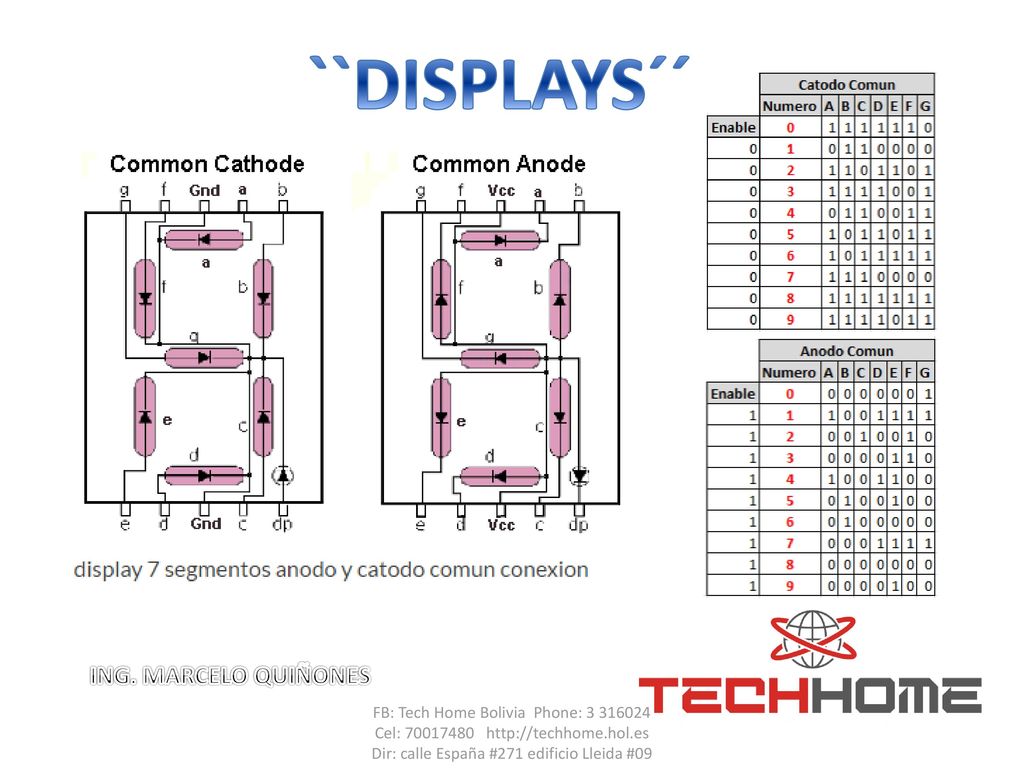

29 ``DISPLAYS´´ El display 7 segmentos es un componente electrónico muy utilizado para representar visualmente números y letras, es de gran utilidad para implementarse en cualquier proyecto electrónico. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

30 ``DISPLAYS´´ ING. MARCELO QUIÑONES
FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

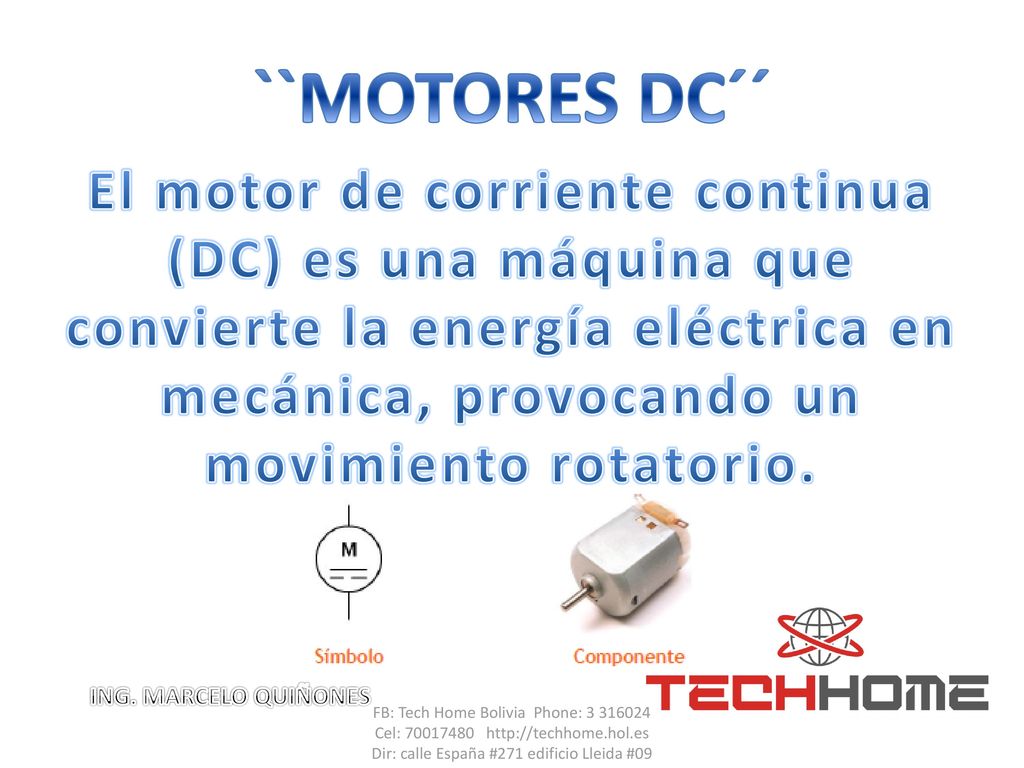

31 ``MOTORES DC´´ El motor de corriente continua (DC) es una máquina que convierte la energía eléctrica en mecánica, provocando un movimiento rotatorio. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

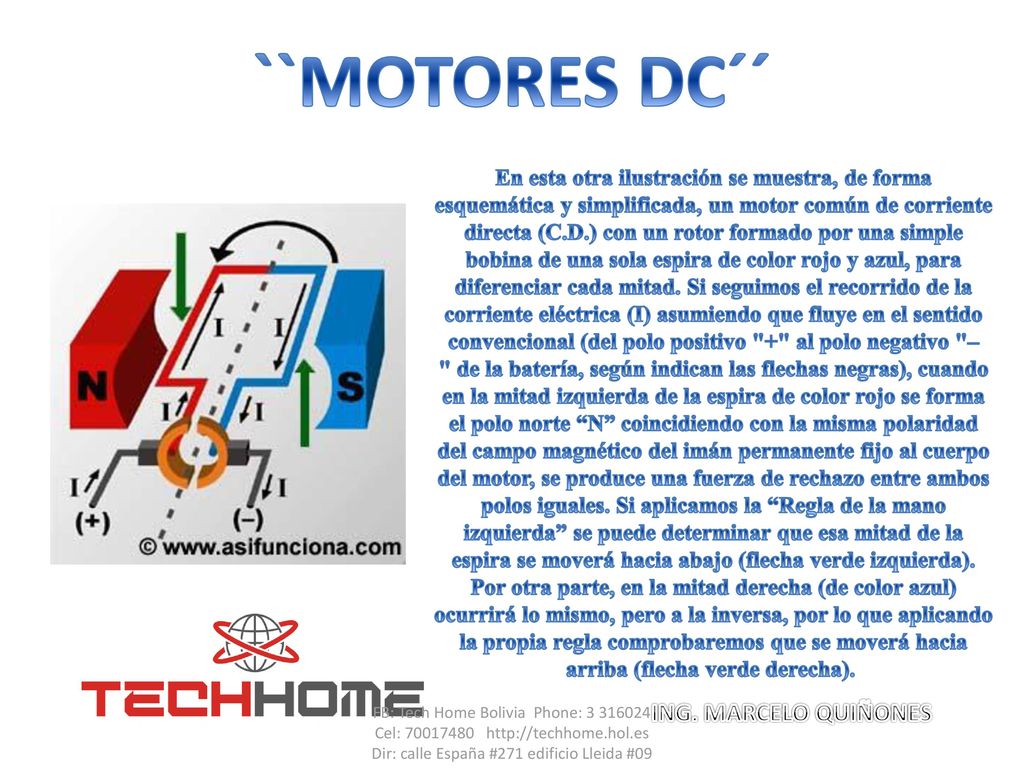

32 ``MOTORES DC´´ ING. MARCELO QUIÑONES
En esta otra ilustración se muestra, de forma esquemática y simplificada, un motor común de corriente directa (C.D.) con un rotor formado por una simple bobina de una sola espira de color rojo y azul, para diferenciar cada mitad. Si seguimos el recorrido de la corriente eléctrica (I) asumiendo que fluye en el sentido convencional (del polo positivo "+" al polo negativo "–" de la batería, según indican las flechas negras), cuando en la mitad izquierda de la espira de color rojo se forma el polo norte “N” coincidiendo con la misma polaridad del campo magnético del imán permanente fijo al cuerpo del motor, se produce una fuerza de rechazo entre ambos polos iguales. Si aplicamos la “Regla de la mano izquierda” se puede determinar que esa mitad de la espira se moverá hacia abajo (flecha verde izquierda). Por otra parte, en la mitad derecha (de color azul) ocurrirá lo mismo, pero a la inversa, por lo que aplicando la propia regla comprobaremos que se moverá hacia arriba (flecha verde derecha).  ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

33 ``SENSORES´´ SENSOR DE LUZ SENSOR ULTRASONICO SENSOR DE TEMPERATURA
ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

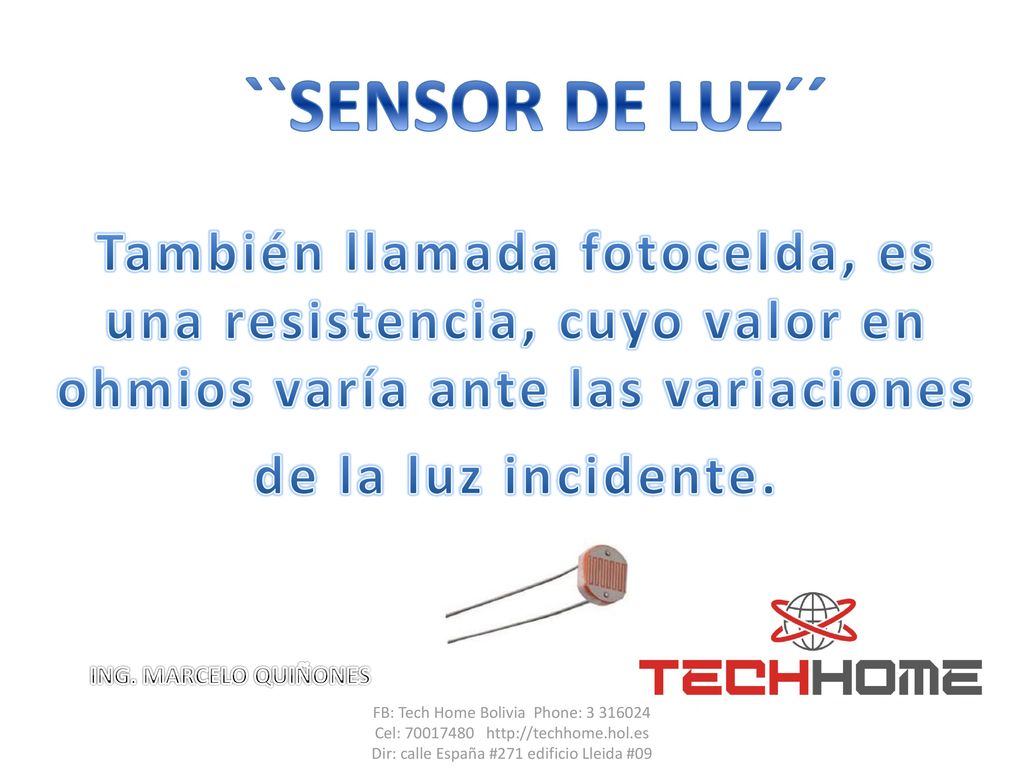

34 ``SENSOR DE LUZ´´ También llamada fotocelda, es una resistencia, cuyo valor en ohmios varía ante las variaciones de la luz incidente. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

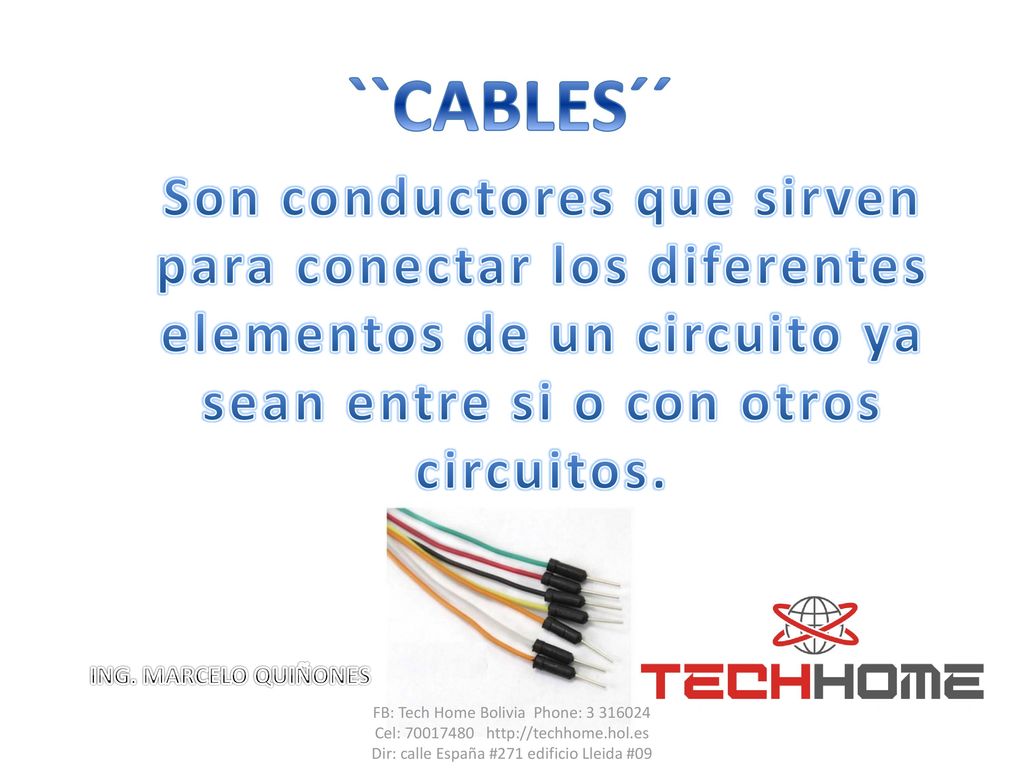

35 ``CABLES´´ Son conductores que sirven para conectar los diferentes elementos de un circuito ya sean entre si o con otros circuitos. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

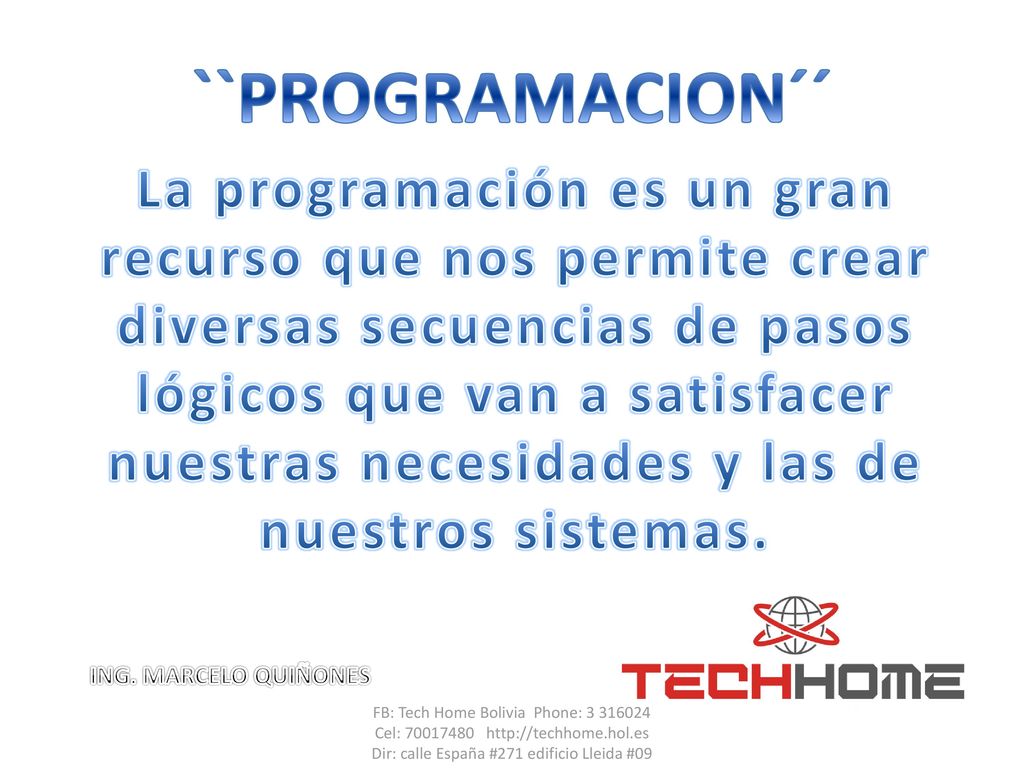

36 ``PROGRAMACION´´ La programación es un gran recurso que nos permite crear diversas secuencias de pasos lógicos que van a satisfacer nuestras necesidades y las de nuestros sistemas. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

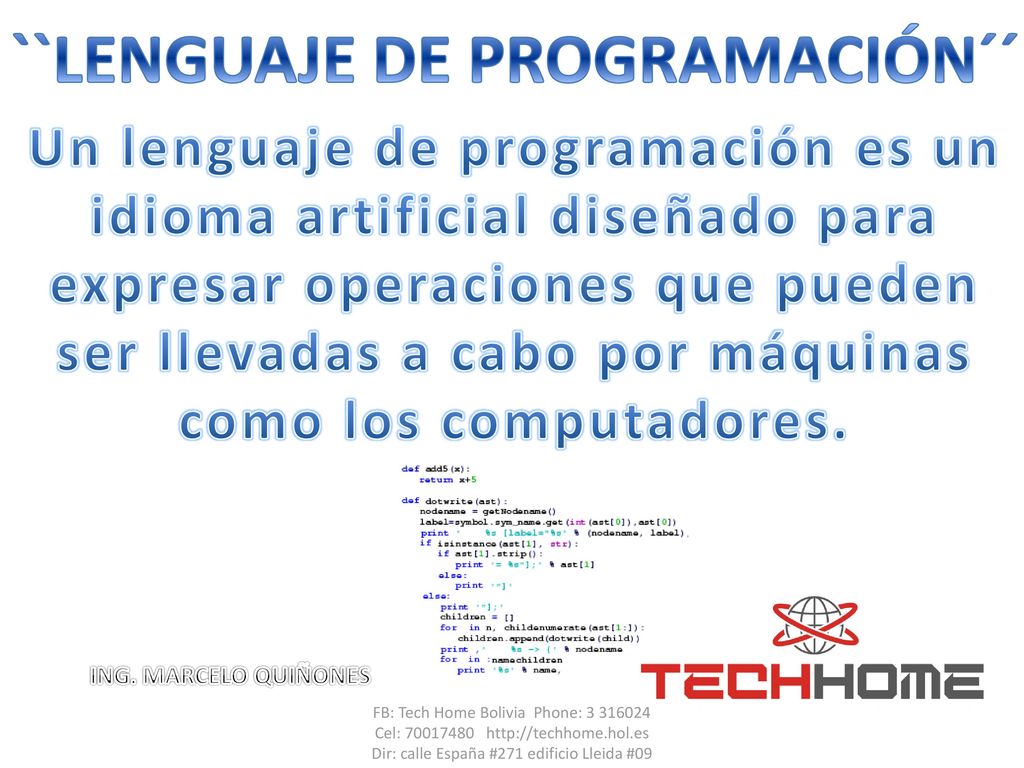

37 ``LENGUAJE DE PROGRAMACIÓN´´
Un lenguaje de programación es un idioma artificial diseñado para expresar operaciones que pueden ser llevadas a cabo por máquinas como los computadores. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

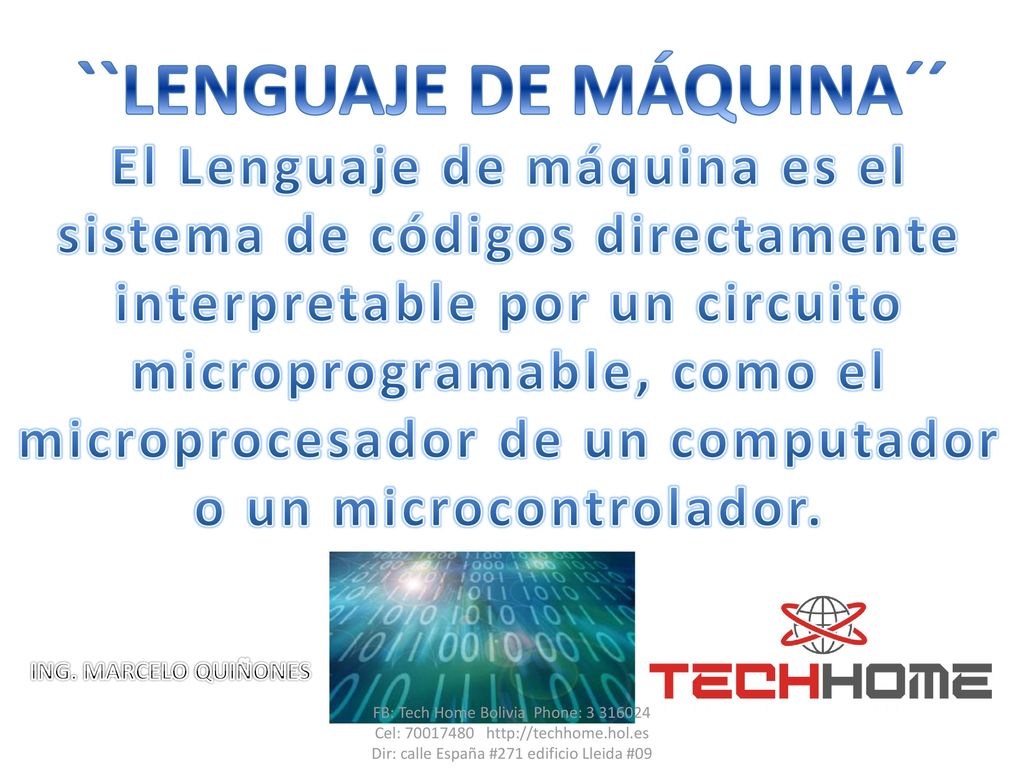

38 ``LENGUAJE DE MÁQUINA´´
El Lenguaje de máquina es el sistema de códigos directamente interpretable por un circuito microprogramable, como el microprocesador de un computador o un microcontrolador. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

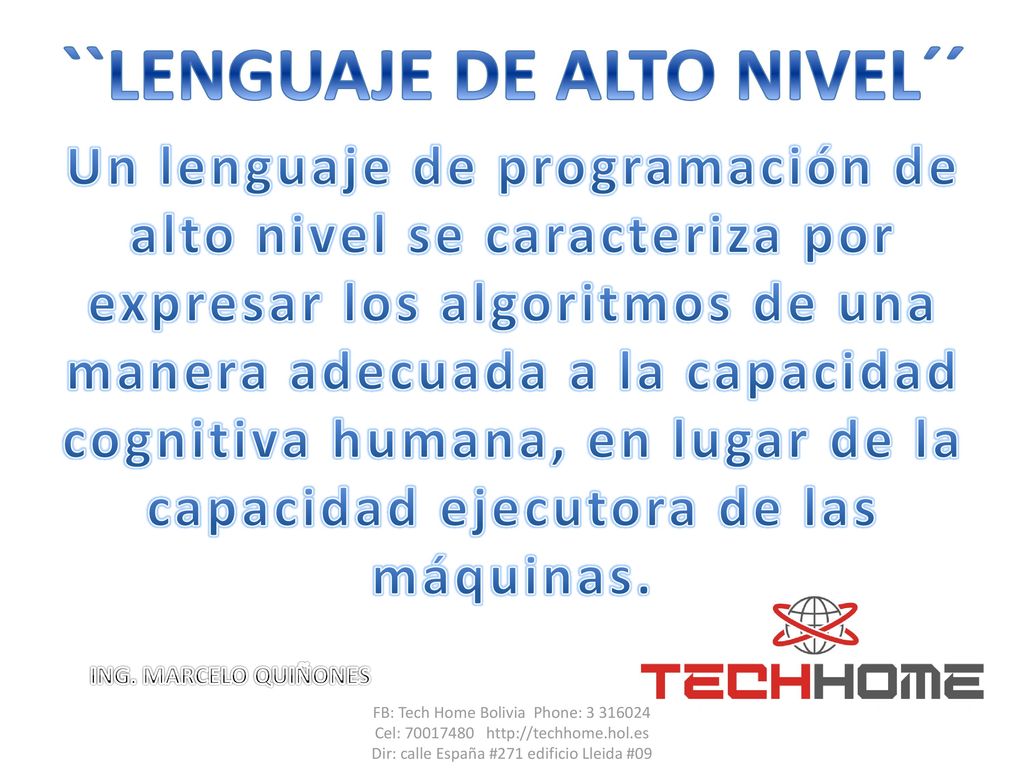

39 ``LENGUAJE DE ALTO NIVEL´´
Un lenguaje de programación de alto nivel se caracteriza por expresar los algoritmos de una manera adecuada a la capacidad cognitiva humana, en lugar de la capacidad ejecutora de las máquinas. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

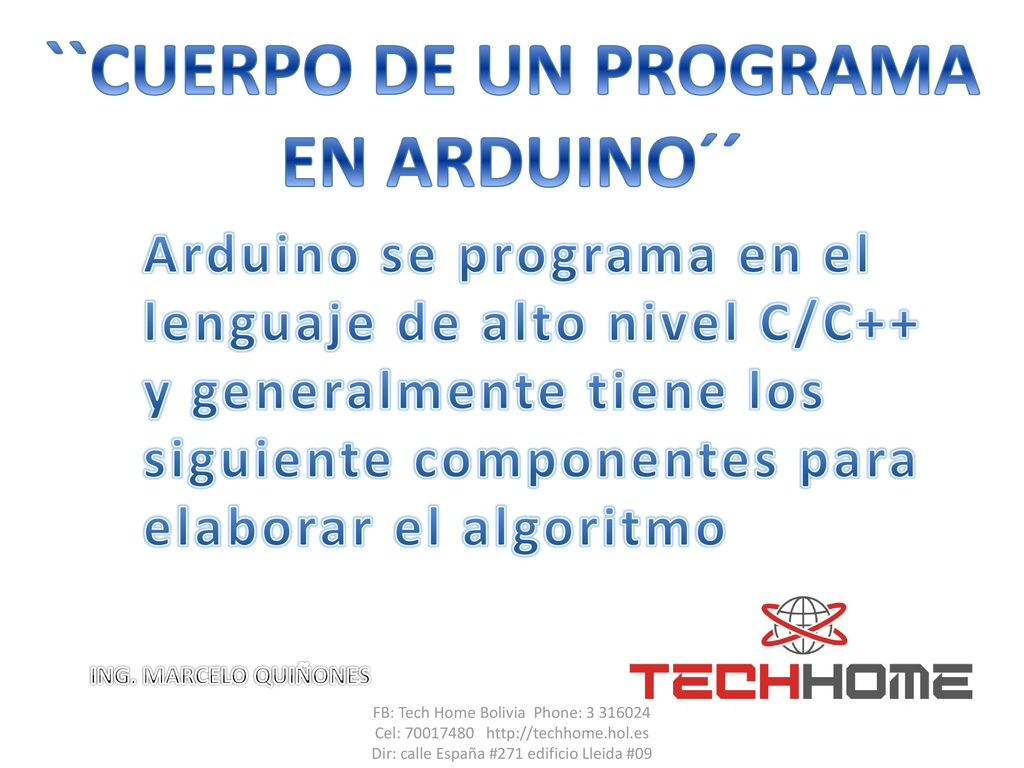

40 ``CUERPO DE UN PROGRAMA EN ARDUINO´´
Arduino se programa en el lenguaje de alto nivel C/C++ y generalmente tiene los siguiente componentes para elaborar el algoritmo ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

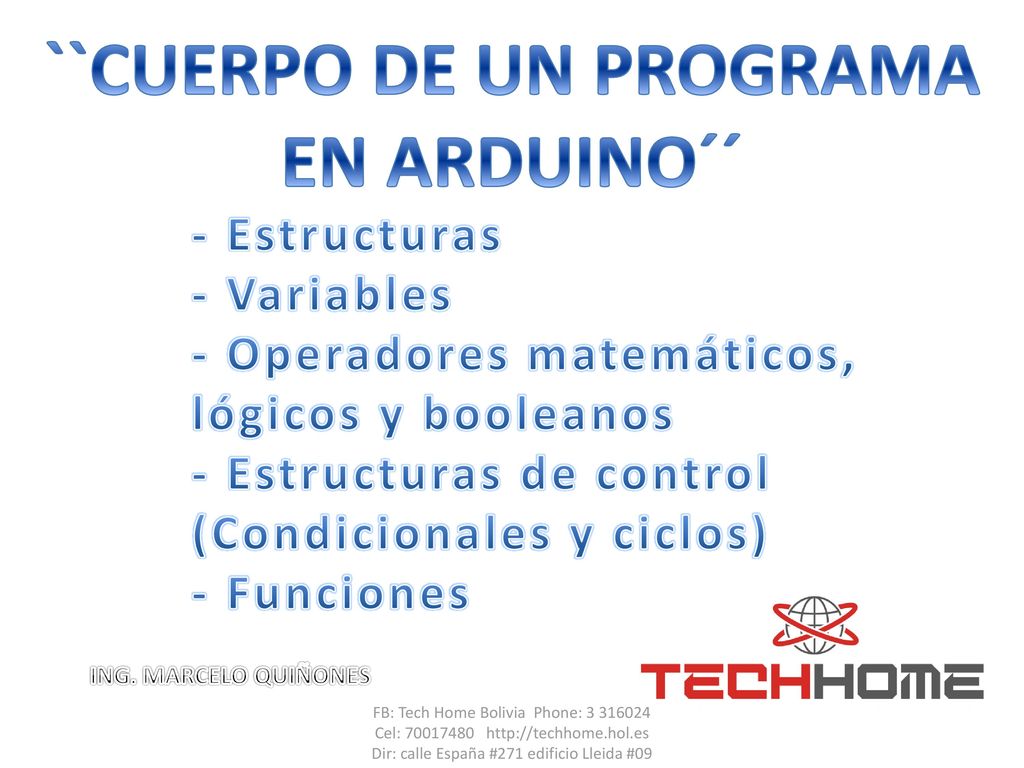

41 ``CUERPO DE UN PROGRAMA EN ARDUINO´´
- Estructuras - Variables - Operadores matemáticos, lógicos y booleanos - Estructuras de control (Condicionales y ciclos) - Funciones ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

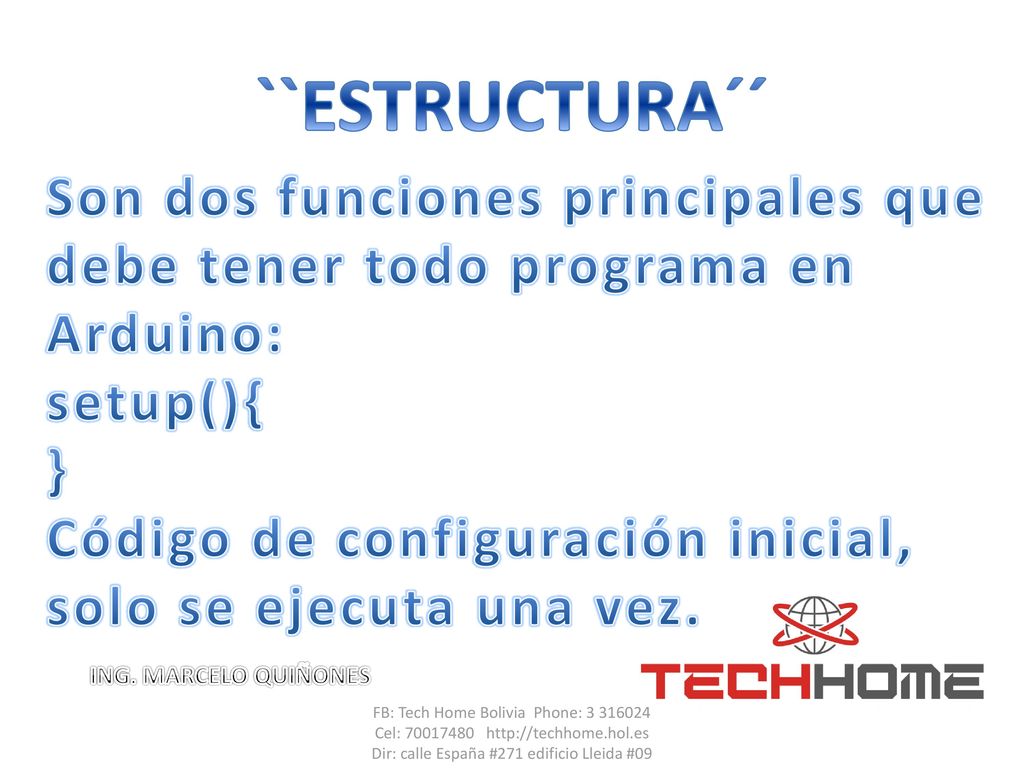

42 ``ESTRUCTURA´´ Son dos funciones principales que debe tener todo programa en Arduino: setup(){ } Código de configuración inicial, solo se ejecuta una vez. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

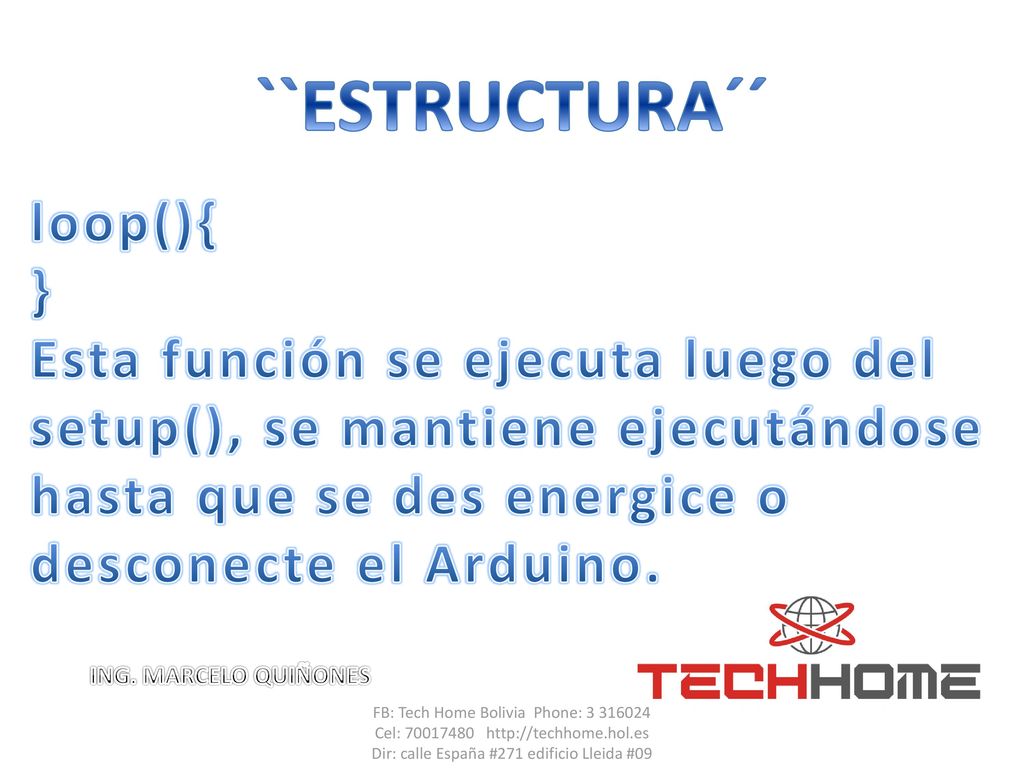

43 ``ESTRUCTURA´´ loop(){ }
Esta función se ejecuta luego del setup(), se mantiene ejecutándose hasta que se des energice o desconecte el Arduino. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

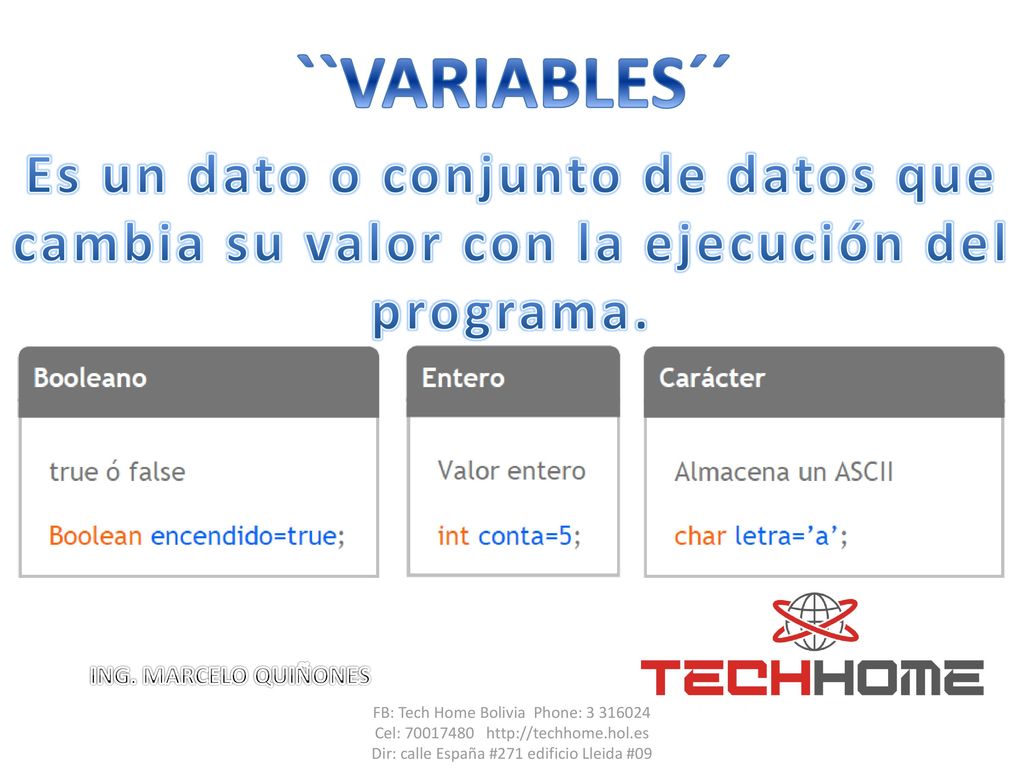

44 ``VARIABLES´´ Es un dato o conjunto de datos que cambia su valor con la ejecución del programa. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

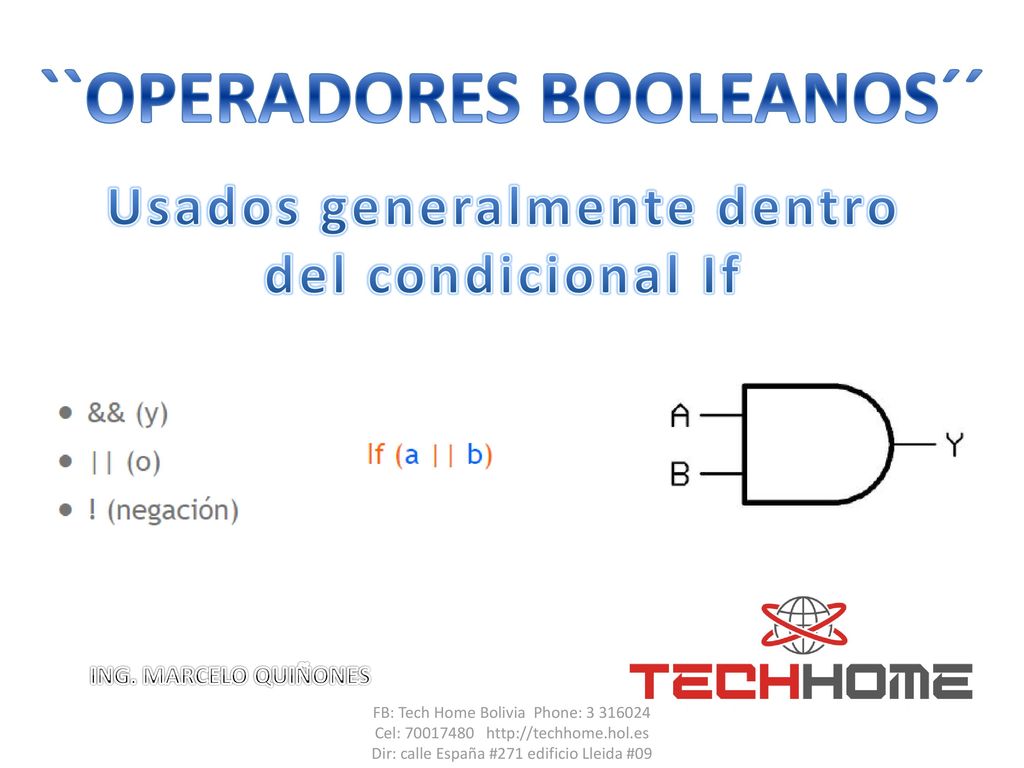

45 ``OPERADORES BOOLEANOS´´ Usados generalmente dentro del condicional If
ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

46 ``OPERADORES DE COMPARACIÓN´´
Usados generalmente dentro del condicional If y sobre el For y While ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

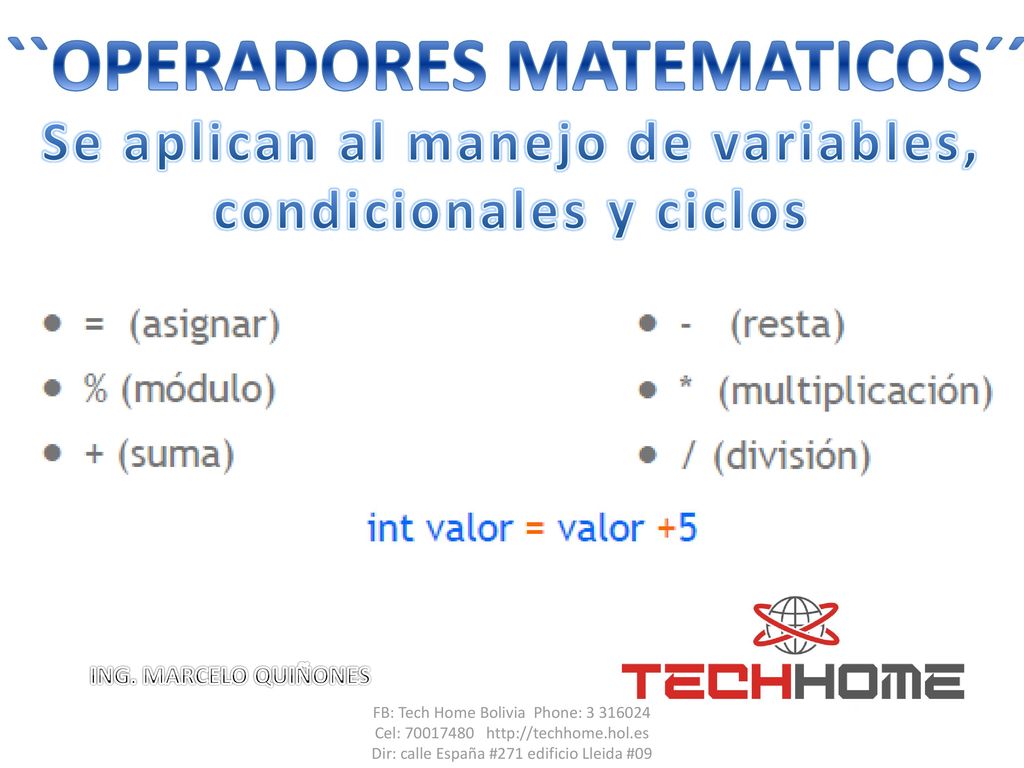

47 ``OPERADORES MATEMATICOS´´
Se aplican al manejo de variables, condicionales y ciclos ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

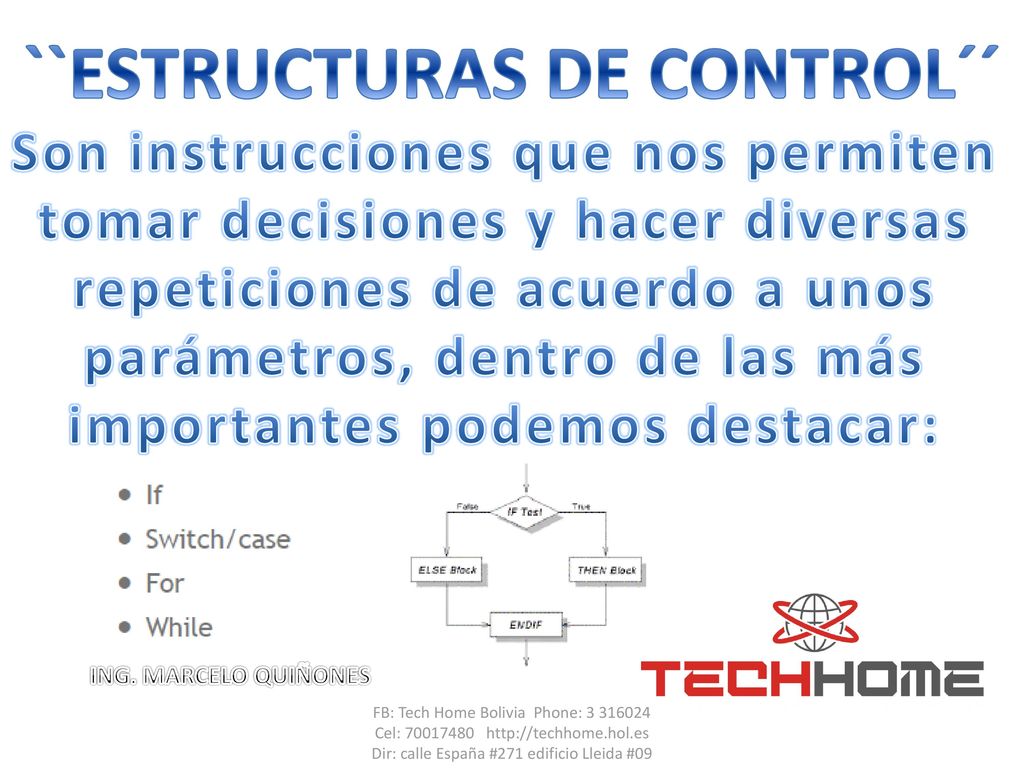

48 ``ESTRUCTURAS DE CONTROL´´
Son instrucciones que nos permiten tomar decisiones y hacer diversas repeticiones de acuerdo a unos parámetros, dentro de las más importantes podemos destacar: ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

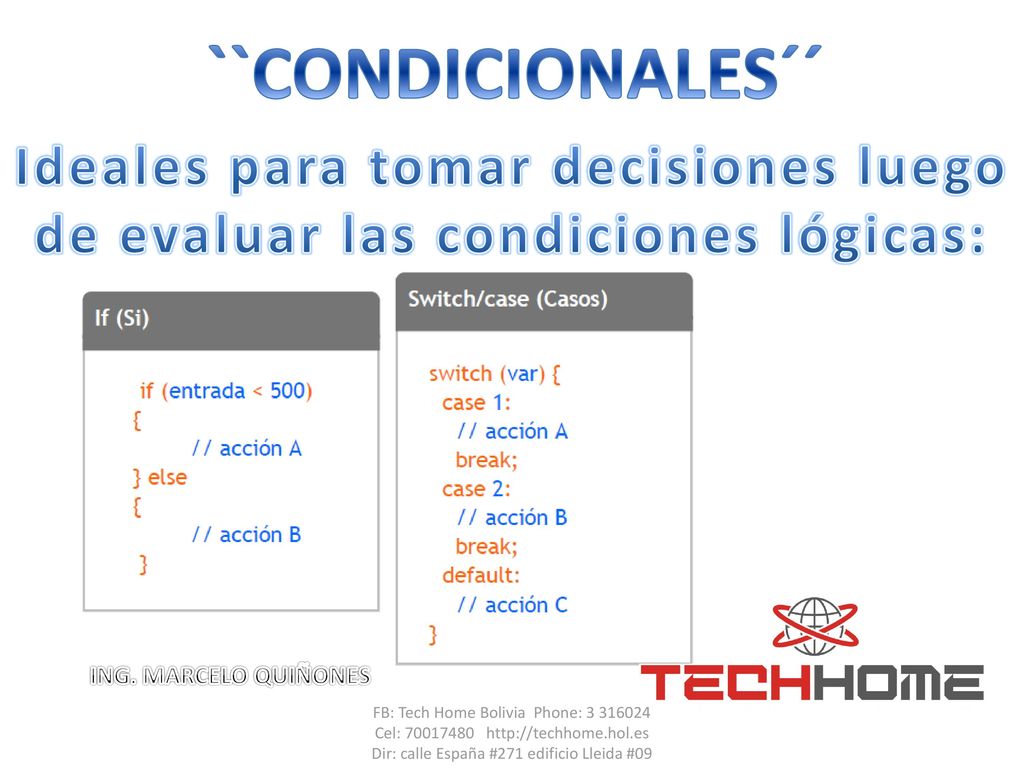

49 ``CONDICIONALES´´ Ideales para tomar decisiones luego de evaluar las condiciones lógicas: ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

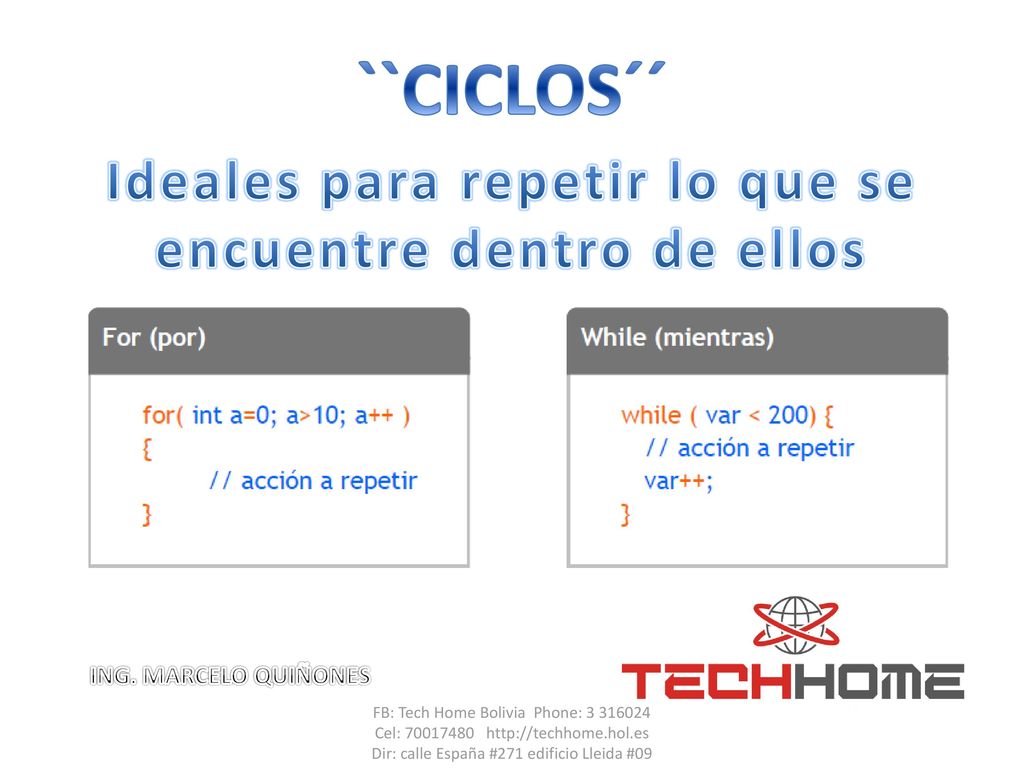

50 Ideales para repetir lo que se encuentre dentro de ellos
``CICLOS´´ Ideales para repetir lo que se encuentre dentro de ellos ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

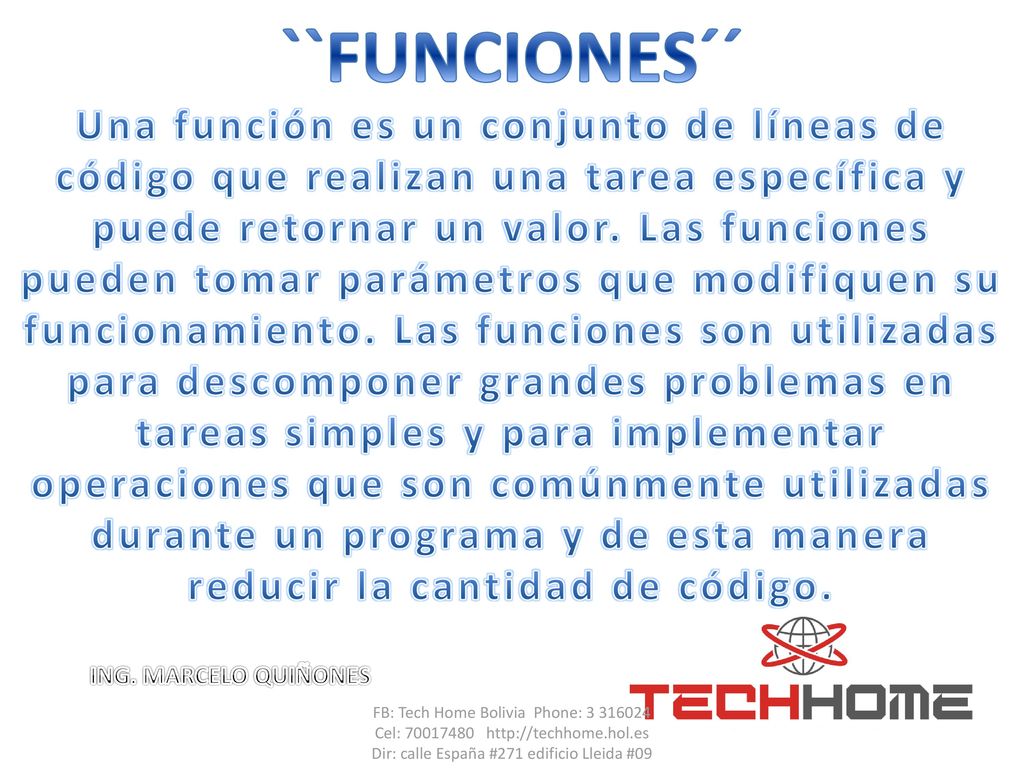

51 ``FUNCIONES´´ Una función es un conjunto de líneas de código que realizan una tarea específica y puede retornar un valor. Las funciones pueden tomar parámetros que modifiquen su funcionamiento. Las funciones son utilizadas para descomponer grandes problemas en tareas simples y para implementar operaciones que son comúnmente utilizadas durante un programa y de esta manera reducir la cantidad de código. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

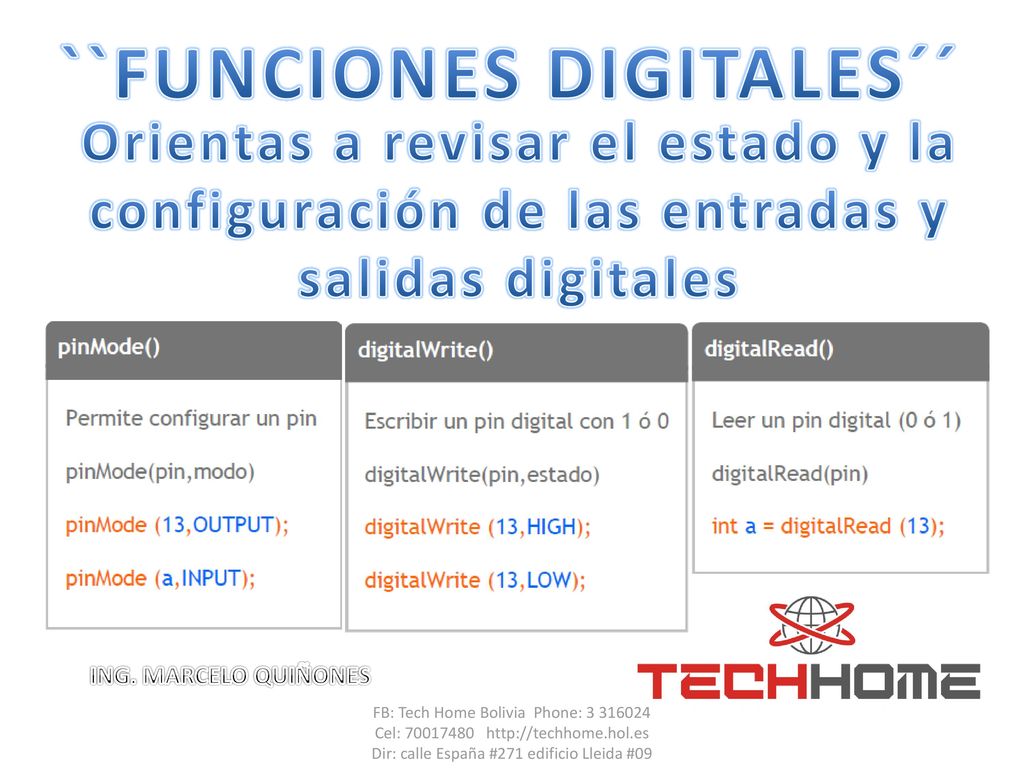

52 ``FUNCIONES DIGITALES´´
Orientas a revisar el estado y la configuración de las entradas y salidas digitales ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

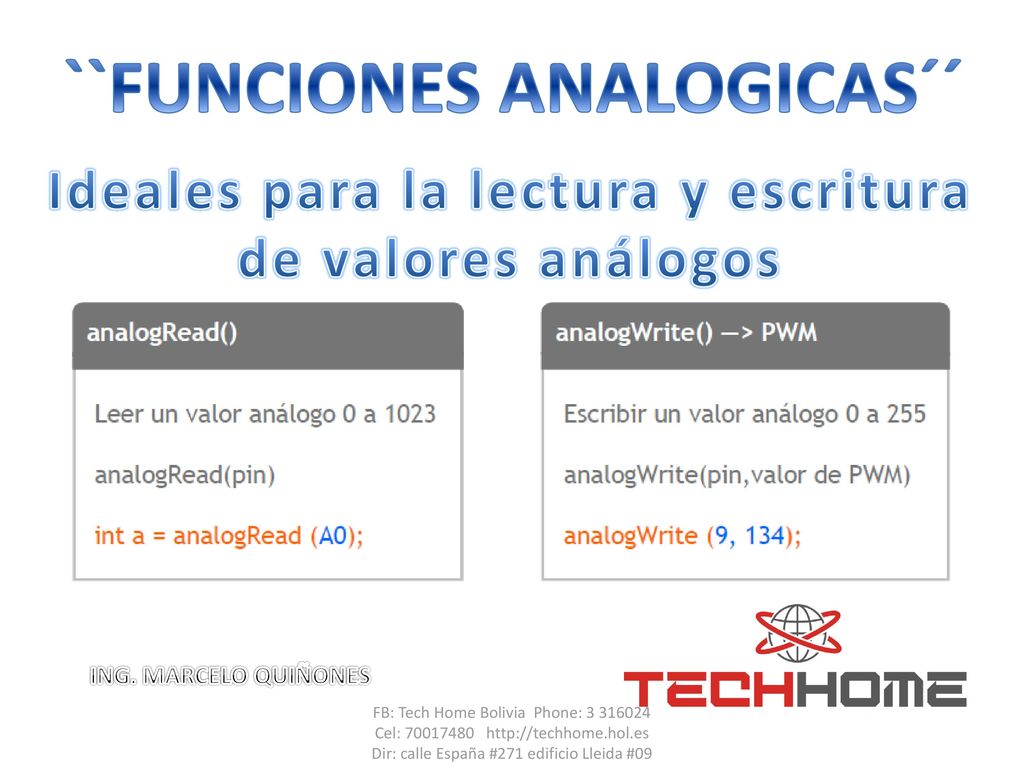

53 ``FUNCIONES ANALOGICAS´´
Ideales para la lectura y escritura de valores análogos ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

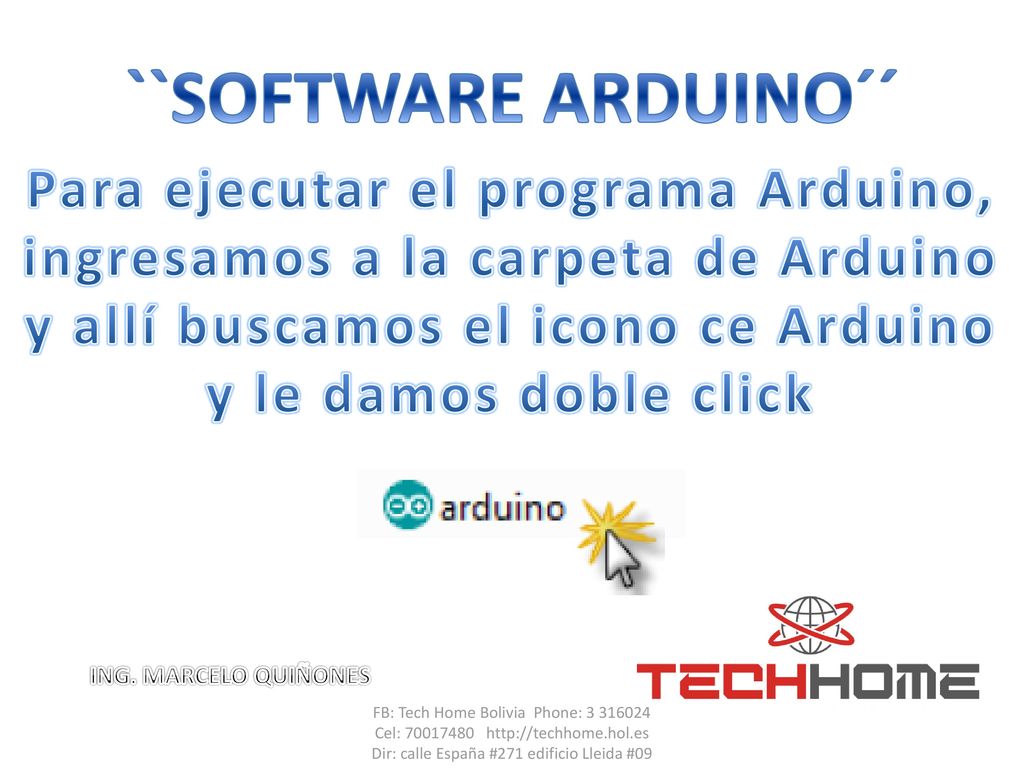

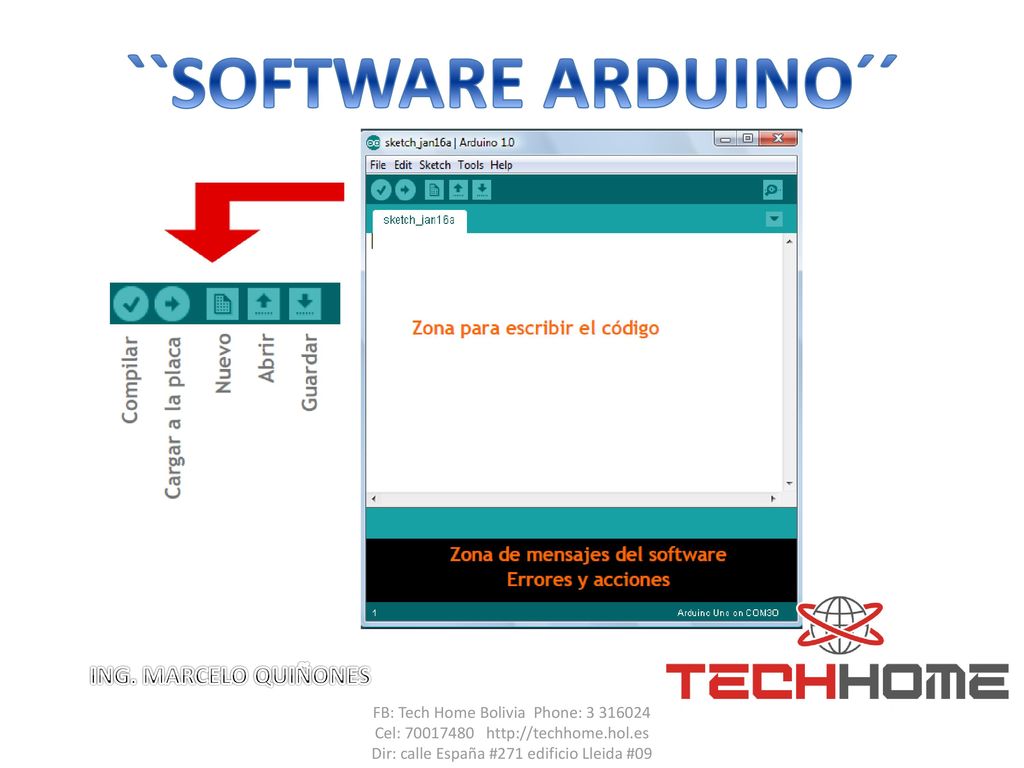

54 ``SOFTWARE ARDUINO´´ Para ejecutar el programa Arduino, ingresamos a la carpeta de Arduino y allí buscamos el icono ce Arduino y le damos doble click ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

55 ``SOFTWARE ARDUINO´´ ING. MARCELO QUIÑONES
FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

56 ``PUERTO COM´´ ING. MARCELO QUIÑONES
FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

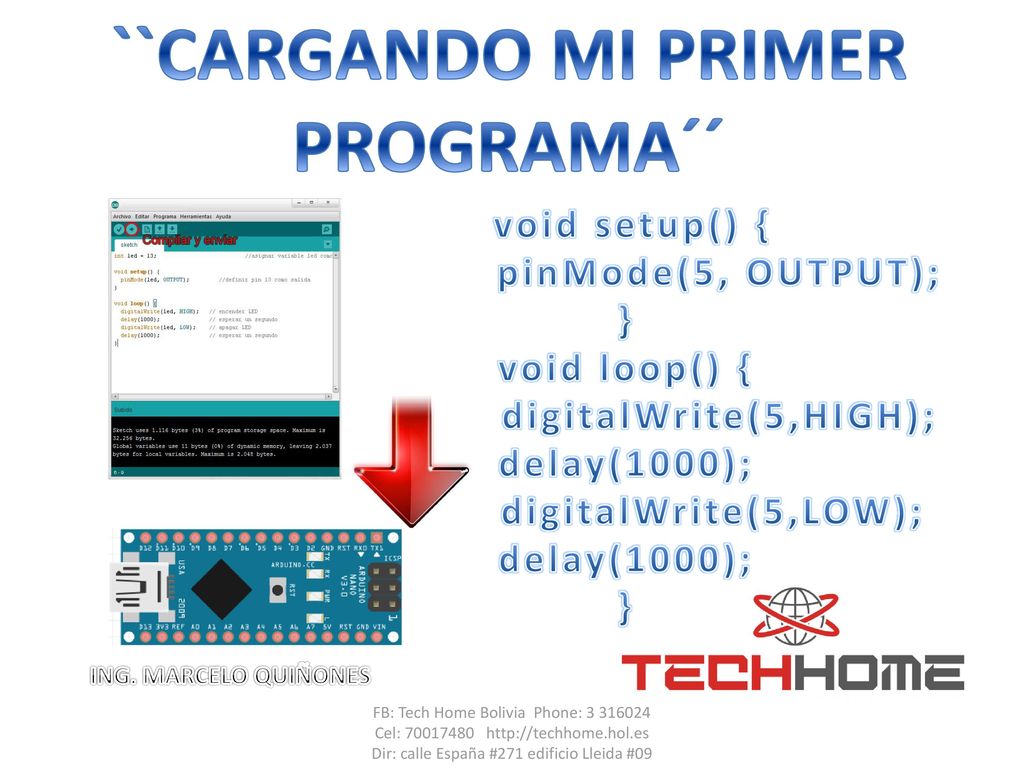

57 ``CARGANDO MI PRIMER PROGRAMA´´
void setup() { pinMode(5, OUTPUT); } void loop() { digitalWrite(5,HIGH); delay(1000); digitalWrite(5,LOW); ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

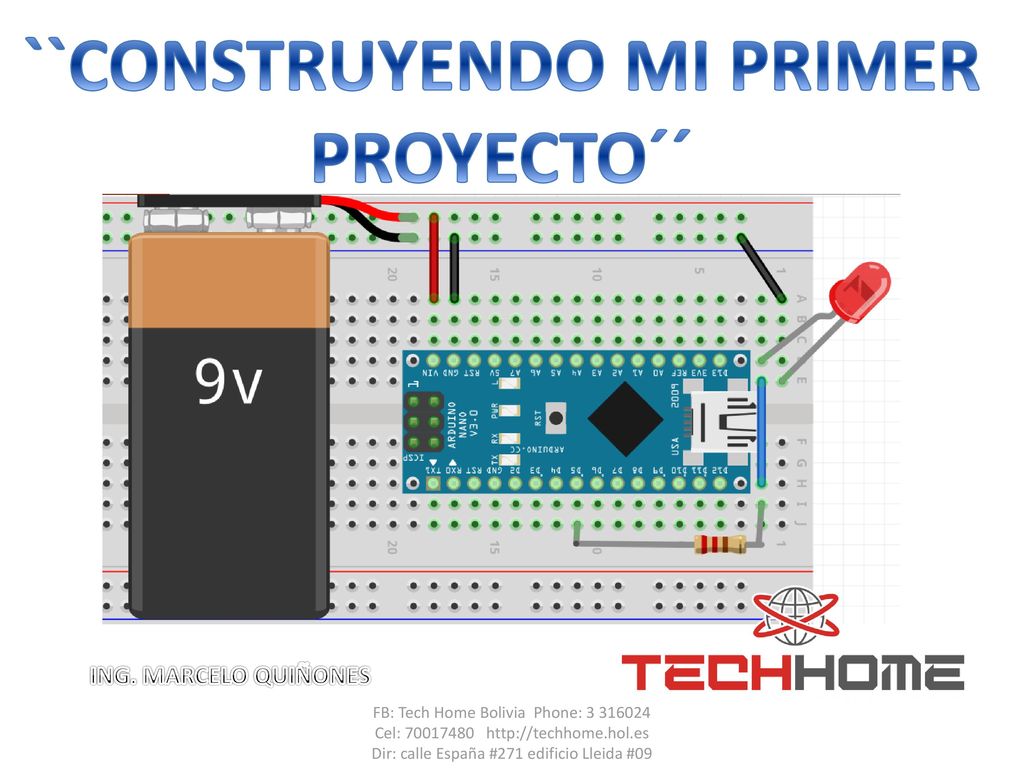

58 ``CONSTRUYENDO MI PRIMER PROYECTO´´
ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

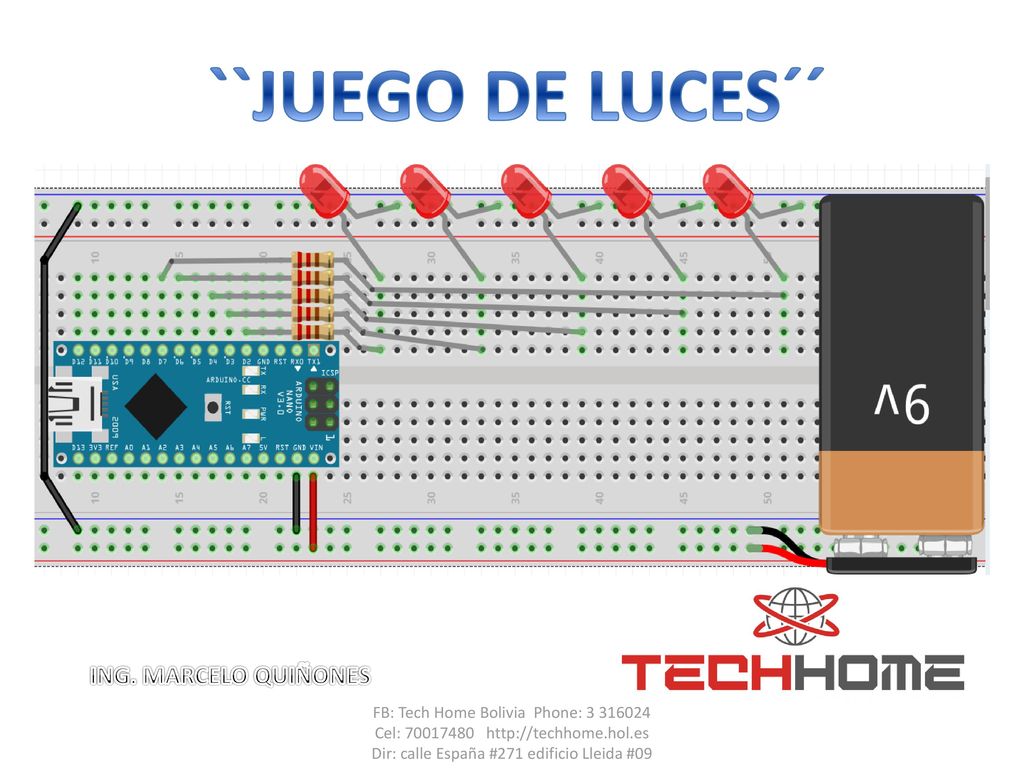

59 ``JUEGO DE LUCES´´ ING. MARCELO QUIÑONES
FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

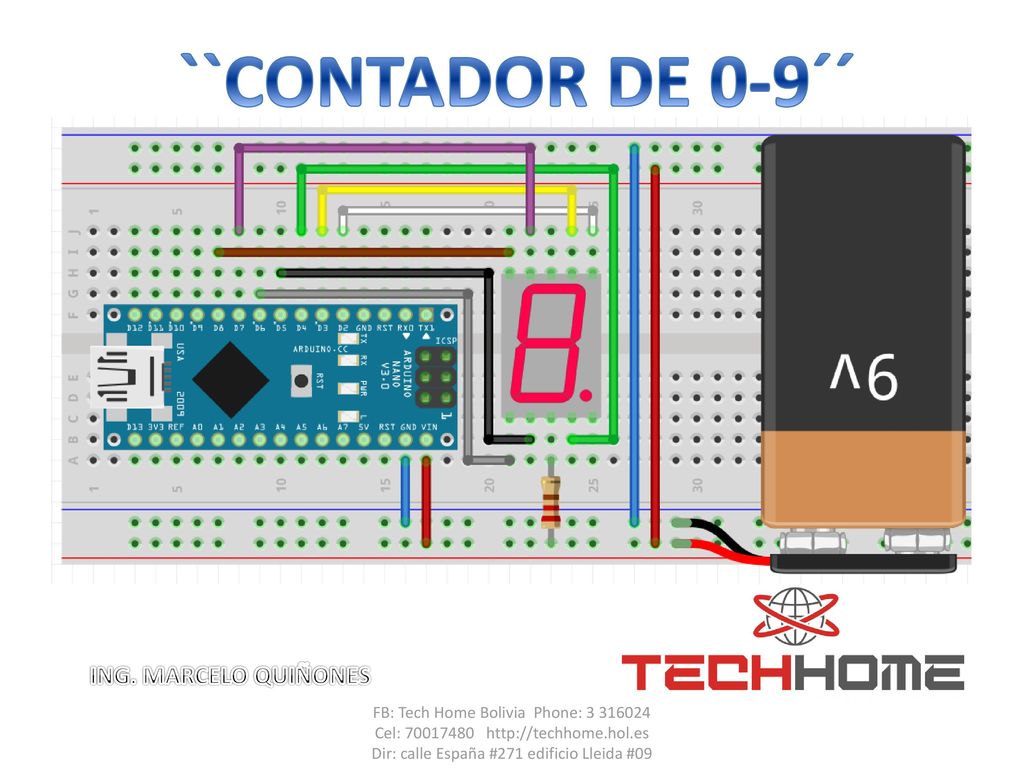

60 ``CONTADOR DE 0-9´´ ING. MARCELO QUIÑONES
FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

61 ``CONTROL DE UN MOTOR´´ Puente H con transistores
ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

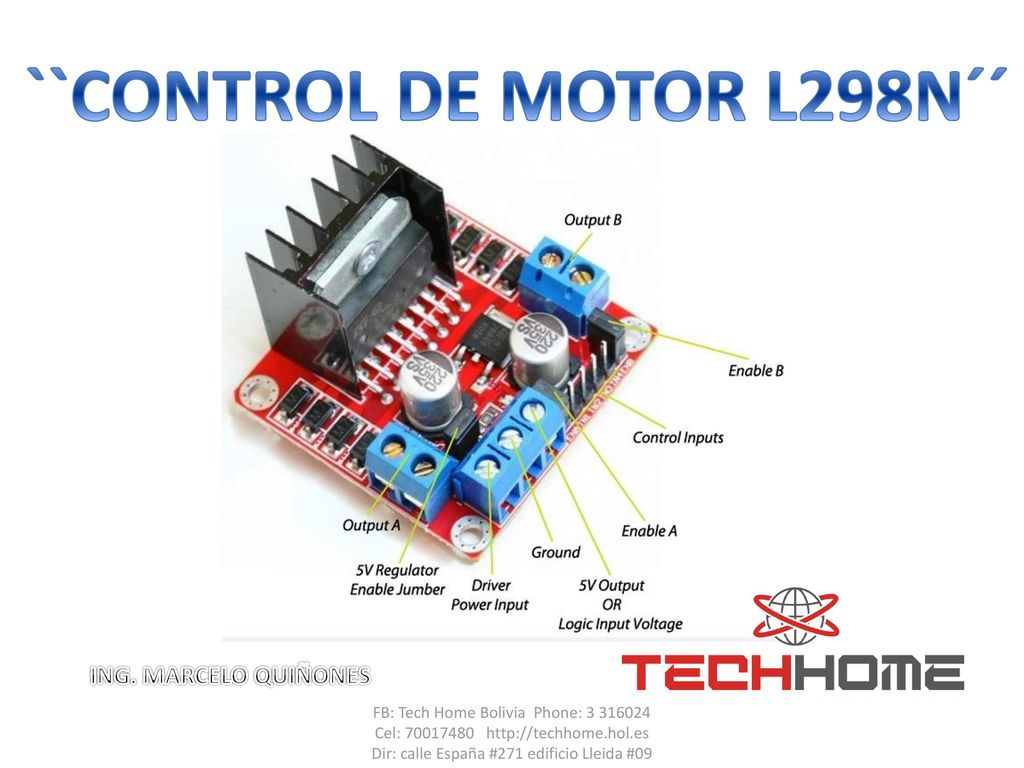

62 ``CONTROL DE MOTOR L298N´´
ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

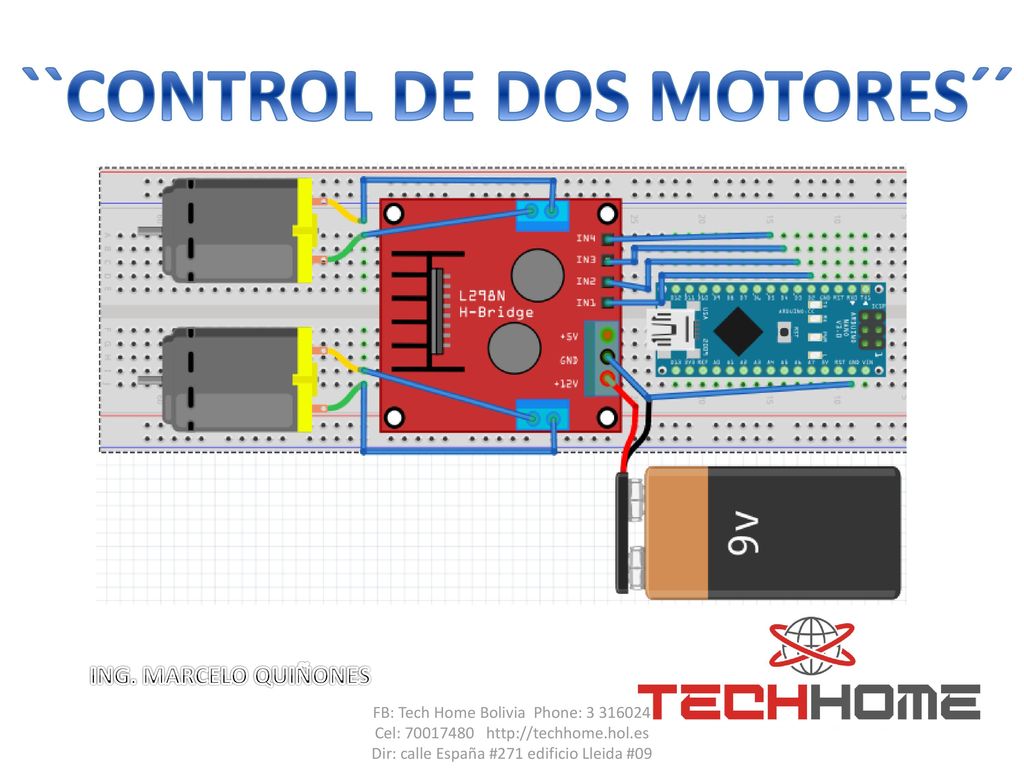

63 ``CONTROL DE DOS MOTORES´´
ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

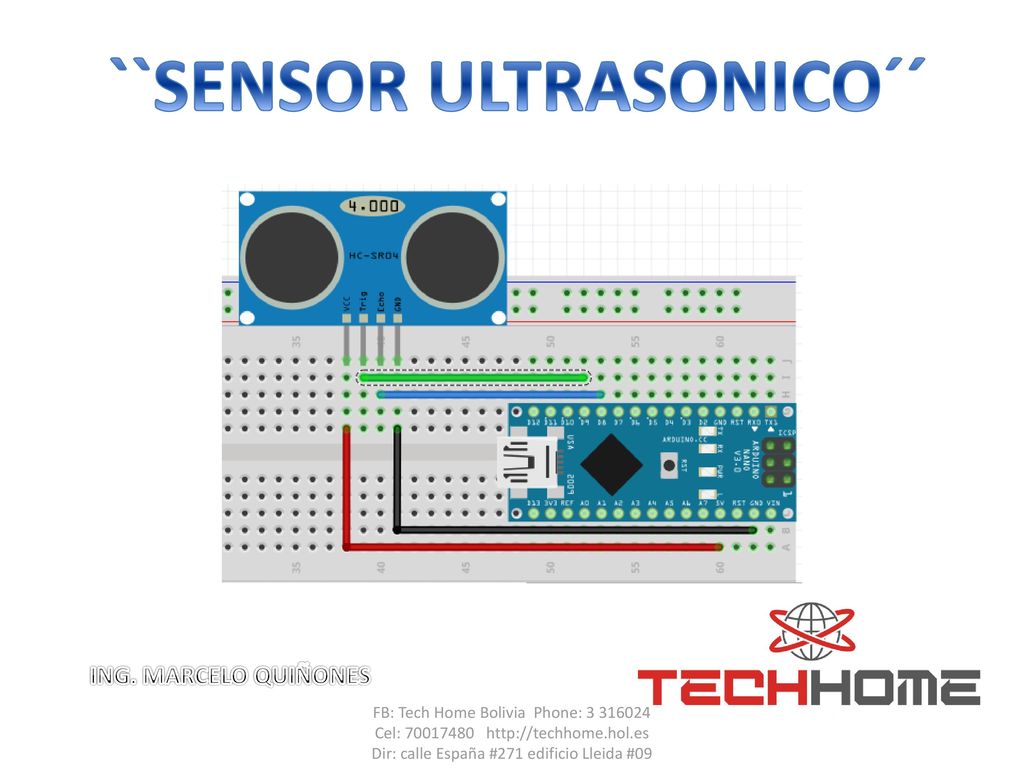

64 ``SENSOR ULTRASONICO´´
ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

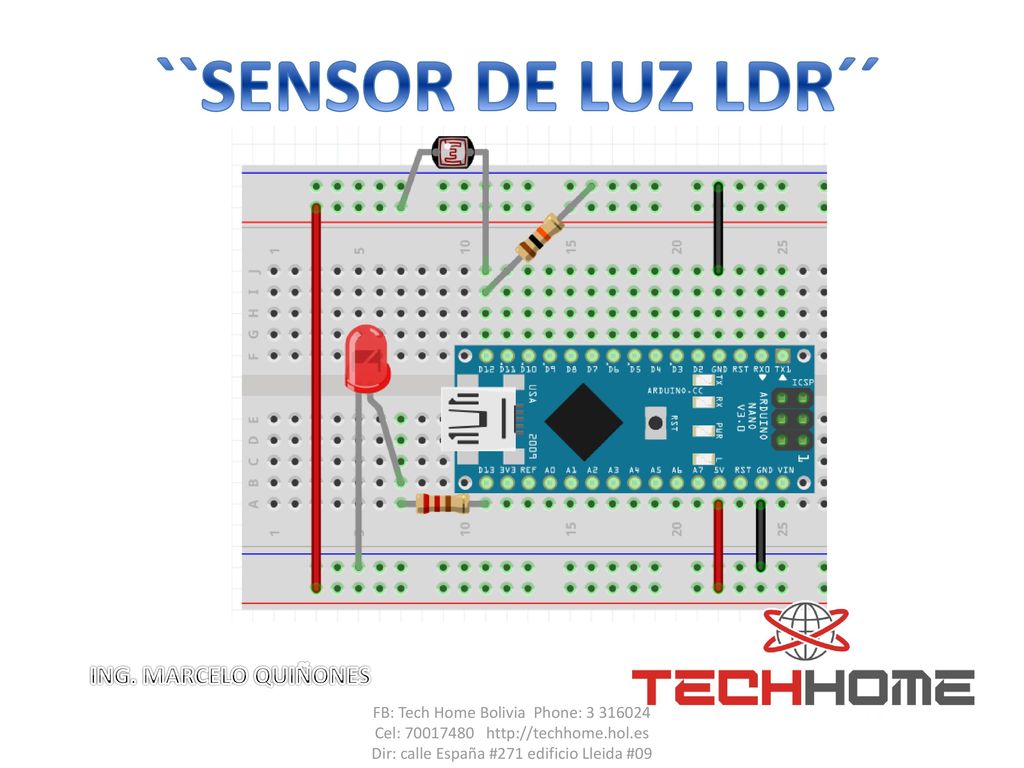

65 ``SENSOR DE LUZ LDR´´ ING. MARCELO QUIÑONES
FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09

66 GRACIAS POR SU ATENCIÓN
FIN….. ING. MARCELO QUIÑONES FB: Tech Home Bolivia Phone: Cel: Dir: calle España #271 edificio Lleida #09
