1 ANTENA YAGI Universidad Tecnológica de Panamá Facultad de Ingeniería Eléctrica Líneas y Transmisión de Antenas Proyecto Final Antena Yagi Kiara Barrios –José López –Samy Mendieta –Rilda Benavides Dionis Gonzales Telecomunicaciones IV Año 1

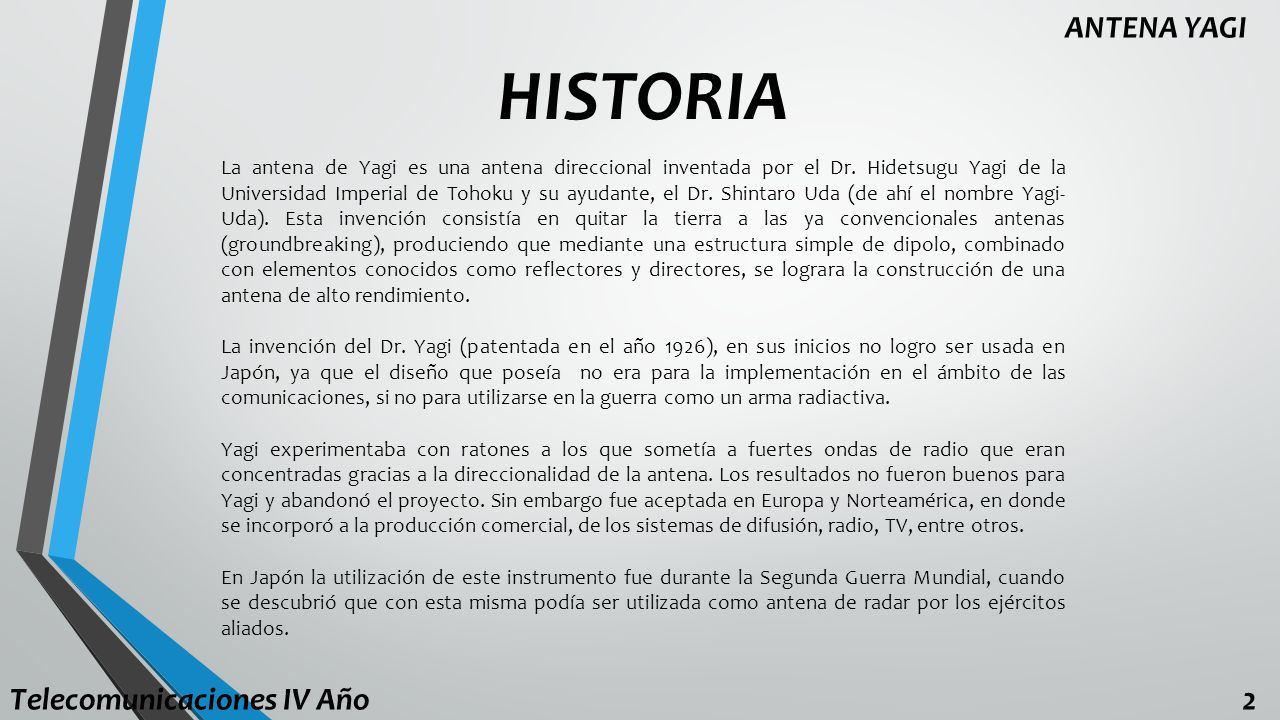

2 ANTENA YAGI HISTORIA Telecomunicaciones IV Año2 La antena de Yagi es una antena direccional inventada por el Dr. Hidetsugu Yagi de la Universidad Imperial de Tohoku y su ayudante, el Dr. Shintaro Uda (de ahí el nombre Yagi- Uda). Esta invención consistía en quitar la tierra a las ya convencionales antenas (groundbreaking), produciendo que mediante una estructura simple de dipolo, combinado con elementos conocidos como reflectores y directores, se lograra la construcción de una antena de alto rendimiento. La invención del Dr. Yagi (patentada en el año 1926), en sus inicios no logro ser usada en Japón, ya que el diseño que poseía no era para la implementación en el ámbito de las comunicaciones, si no para utilizarse en la guerra como un arma radiactiva. Yagi experimentaba con ratones a los que sometía a fuertes ondas de radio que eran concentradas gracias a la direccionalidad de la antena. Los resultados no fueron buenos para Yagi y abandonó el proyecto. Sin embargo fue aceptada en Europa y Norteamérica, en donde se incorporó a la producción comercial, de los sistemas de difusión, radio, TV, entre otros. En Japón la utilización de este instrumento fue durante la Segunda Guerra Mundial, cuando se descubrió que con esta misma podía ser utilizada como antena de radar por los ejércitos aliados.

3 ANTENA YAGI DESCRIPCION DE LA ANTENA YAGI Telecomunicaciones IV Año3 PRINCIPIO DE FUNCIONAMIENTO La antena Yagi trabaja con una gama de 20 a 90 grados.

4 ANTENA YAGI ESTRUCTURA Una Yagi consiste en un auge, una barra larga de metal horizontal, y los elementos, que son varillas cortas verticales en el auge. La señal que rebota en estos elementos está ligeramente fuera de fase con el conductor, lo que refuerza la señal en algunas direcciones y la debilita o anula en otros. Telecomunicaciones IV Año 4

5 ANTENA YAGI ELEMENTOS Tanto el reflector y los directores influyen en la dirección de la señal. El reflector tiene una corriente que pasa a través de él que lo pone tan fuera de fase que la señal se refleja en el elemento hacia las otras partes de la antena. Los directores atraen y dirigen la señal, centrándola aún más. La adición de más directores aumenta la potencia y la concentración de la señal, aunque la adición de otro reflector no tiene ningún efecto. Telecomunicaciones IV Año 5

6 CONSTRUCCIÓN DE UNA ANTENA YAGI 6

7 ANTENA YAGI MATERIALES Telecomunicaciones IV Año 7 Cable coaxial, tornillos y remaches Tubo de ½ pulgada de aluminio y Tubo cuadrado de ½

8 ANTENA YAGI MEDIDAS PARA LA CONFECCION DE LA ANTENA YAGI Telecomunicaciones IV Año 8 FRECUENCIA 192 MHz REFLECTOR 0.78125 DIPOLO 0.7416 PRIMER DIRECTOR 0.7031 SEGUNDO DIRECTOR 0.7031 TERCER DIRECTOR 0.6927 CUARTO DIRECTOR 0.6770 QUINTO DIRECTOR 0.6718 SEPARACION DIPOLO-REFLECTOR 0.28125 DIPOLO-PRIMER DIRECTOR 0.1406 PRIMER DIRECTOR-SEGUNDO DIRECTOR

9 PROCEDIMIENTO Y REALIZACIÓN 9

10 ANTENA SECTORIAL 10

11 ANTENA YAGI Telecomunicaciones IV Año 11 Una antena sectorial es un tipo de antena de microondas direccional con un patrón de radiación en forma de sector. La palabra “sector” se utiliza en el sentido geométrico; se trata de una circunferencia medida en grados de arco.

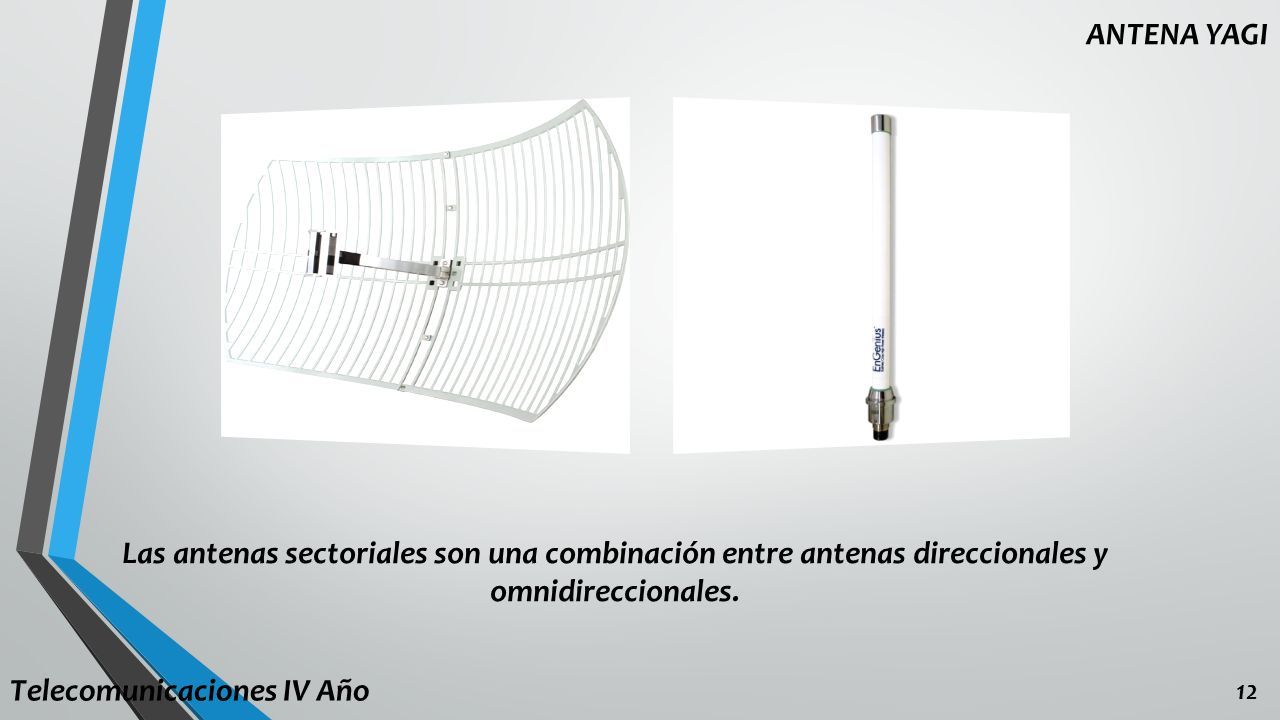

12 ANTENA YAGI Las antenas sectoriales son una combinación entre antenas direccionales y omnidireccionales. Telecomunicaciones IV Año 12

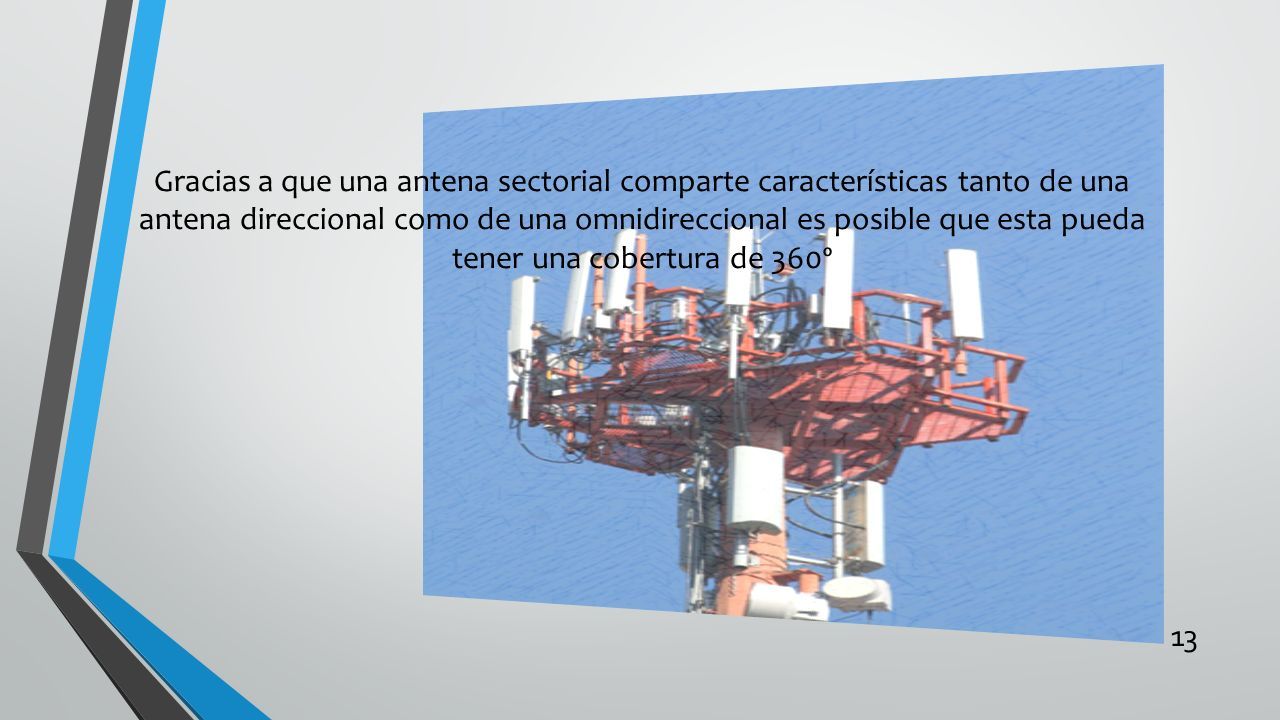

13 Gracias a que una antena sectorial comparte características tanto de una antena direccional como de una omnidireccional es posible que esta pueda tener una cobertura de 360º 13

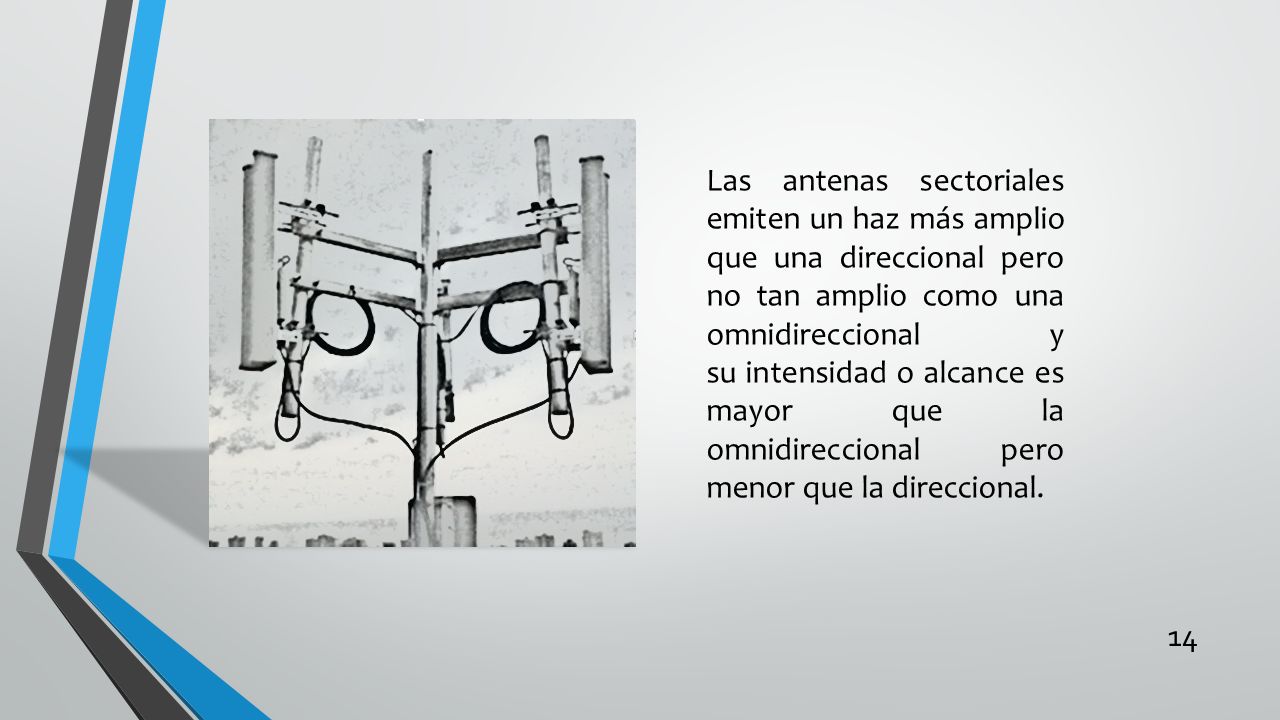

14 Las antenas sectoriales emiten un haz más amplio que una direccional pero no tan amplio como una omnidireccional y su intensidad o alcance es mayor que la omnidireccional pero menor que la direccional. 14

15 ANTENA YAGI Muchas Gracias Telecomunicaciones IV Año 15
